二组分气液平衡相图实验报告

双液系的气－液平衡相图

一 实验目的

1．绘制在pθ下环己烷－异丙醇双液系的气－液平衡相图，了解相图和相律的基本概念；

2．掌握测定双组分液体的沸点及正常沸点的方法；

3．掌握用折光率确定二元液体组成的方法。

二 实验原理

在常温下，任意两种液体混合组成的体系称为双液体系。若两液体能按任意比例互溶，则称完全互溶双液体系，若只能部分互溶，则称部分互溶双液体系。

液体的沸点是指液体的蒸汽压与外界压力相等时的温度，在一定的外压下，纯液体的沸点有其特定值，但双液系的沸点不仅与外压有关而且还与两种液体的相对含量有关。

通常，如果液体与拉乌尔定律的偏差不大，在T—X图上溶液的沸点介于A、B二纯液体的沸点之间见图中于 (a)。而实际溶液由于A和B二组分的相互影响，常与拉乌尔定律有较大偏差，在T—X图

上就会有最高或最低点出现，这些点称为恒沸点，其相应的溶液称为恒沸点混合物，如图2-4-1(b),（c)所示。恒沸点混合物蒸馏时，所得的气相与液相组成相同，因此通过蒸馏无法改变其组成。

本实验是用回流冷凝法测定环已烷—异丙醇体系的沸点—组成图。其方法是用阿贝折射仪测定不同组成的体系，在沸点温度时气、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制沸点—组成图。

三 仪器和试剂

沸点仪1套；恒温槽1台；阿贝折射仪1台；量筒8个；玻璃漏斗8个；滴管2个；环己烷（分析纯）；异丙醇（分析纯）；

实验装置如下：

四 实验步骤

1．工作曲线的绘制

配制环己烷的质量百分数0.10, 0.20, 0.30, 0.40, 0.50, 0.60,

0.70, 0.80和0.90的环己烷－异丙醇溶液。计算所需环己烷和异丙醇的质量，并用分析天平准确称取。为避免样品挥发带来的误差，称量应尽可能的迅速。各种溶液的确切组成要按照实际称样结果精确计算。

调节超级恒温水浴的温度为35度，使阿贝折光仪上温度与其保持一致。分别测定上述九个溶液以及异丙醇和环己烷的折光率。

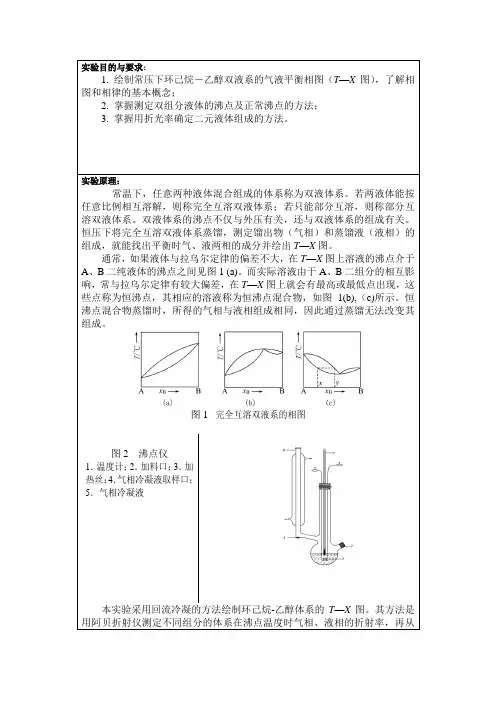

实验目的与要求：

1. 绘制常压下环己烷－乙醇双液系的气液平衡相图（T—X图），了解相图和相律的基本概念；

2. 掌握测定双组分液体的沸点及正常沸点的方法；

3. 掌握用折光率确定二元液体组成的方法。

实验原理：

常温下，任意两种液体混合组成的体系称为双液体系。若两液体能按任意比例相互溶解，则称完全互溶双液体系；若只能部分互溶，则称部分互溶双液体系。双液体系的沸点不仅与外压有关，还与双液体系的组成有关。恒压下将完全互溶双液体系蒸馏，测定馏出物（气相）和蒸馏液（液相）的组成，就能找出平衡时气、液两相的成分并绘出T—X图。

通常，如果液体与拉乌尔定律的偏差不大，在T—X图上溶液的沸点介于A、B二纯液体的沸点之间见图1 (a)。而实际溶液由于A、B二组分的相互影响，常与拉乌尔定律有较大偏差，在T—X图上就会有最高或最低点出现，这些点称为恒沸点，其相应的溶液称为恒沸点混合物，如图1(b),（c)所示。恒沸点混合物蒸馏时，所得的气相与液相组成相同，因此通过蒸馏无法改变其组成。

图1 完全互溶双液系的相图

图2 沸点仪

1．温度计；2．加料口；3．加热丝；4．气相冷凝液取样口；5．气相冷凝液

本实验采用回流冷凝的方法绘制环己烷-乙醇体系的T—X图。其方法是用阿贝折射仪测定不同组分的体系在沸点温度时气相、液相的折射率，再从折射率—组成工作曲线上查得相应的组成，然后绘制T—X图

仪器与试剂：

沸点仪1套 超级恒温槽1台

WZS－I型阿贝折光仪 25ml量筒、小漏斗、滴管、大烧杯

无水乙醇 ， 环己烷，

x环己烷 各为0.1，0.3，0.5，0.7，0.95的乙醇溶液。（250mL试剂瓶盛装）

注：x环己烷 为环己烷的物质的量分数浓度，定义为

实验步骤：

1、开启超级恒温槽的电源，调节温度至25.0℃，开启循环泵使折光率仪恒温，若水温高于25℃，可用冰块降温。

2、用干燥量筒量取无水乙醇20毫升，用漏斗倒入干燥的沸点测定仪中。开通冷却水。开启电源，缓慢调节加热电压至约15V，温度开始上升，不久仪器内液体沸腾，调节电压为约10V，回流至温度不再升高和气相冷凝液充满D球，读取沸点。缓慢调节加热电压至0V。用玻璃研钵盛水冷却沸点仪3分钟。用干燥滴管吸取D球中的气相冷凝液，测其折光率。再用另一干净滴管吸取沸点仪中的液体，测其折光率。测毕，将乙醇倒入乙醇专用回收瓶。

精品文档 1 ``

实验2 双液系的气液平衡相图

唐盛昌 2006011835 分6

同组实验者：徐培

实验日期：2008-10-9，提交报告日期：2008-10-23

带实验助教：尚培华

1 引言（简明的实验目的/原理）

实验目的：

1．用沸点仪测定在常压下环已烷—乙醇的气液平衡相图。

2．掌握阿贝折射仪的使用方法。

实验原理：

将两种挥发性液体混合，若该二组分的蒸气压不同，则溶液的组成与其平衡气相的组成不同。在压力保持一定，二组分系统气液达到平衡时，表示液态混合物的沸点与平衡时组成关系的相图，称为沸点和组成(T-x)图。沸点和组成(T-x)的关系有下列三种：(1)理想液体混合物或接近理想液体混合物的双液系，其液体混合物的沸点介于两纯物质沸点之间见图5—1(a)；(2)各组分蒸气压对拉乌尔定律产生很大的负偏差，其溶液有最高恒沸点见图5—1(b)；(3)各组分蒸气压对拉乌尔定律产生很大的正偏差，其溶液有最低恒沸点见图5—1(c)。第(2)、(3)两类溶液在最高或最低恒沸点时的气液两相组成相同，加热蒸发的结果只使气相总量增加，气液相组成及溶液沸点保持不变，这时的温度称恒沸点，相应的组成称恒沸组成。第一类混合物可用一般精馏法分离出这两种纯物质，第(2)、(3)类混合物用一般精馏方法只能分离出一种纯物质和另一种恒沸混合物。

图1 沸点组成图

为了测定二元液系的T-x图，需在气液达到平衡后，同时测定溶液的沸点、气相和液相组成。

本实验是测定具有最低恒沸点的环己烷—乙醇双液系的T-x图。方法是用沸点仪(图2)直接测定一系列不同组成之溶液的气液平衡温度(即沸点)，并收集少量馏出液(即气相冷凝液)及吸取少量溶液(即液相)，分别用阿贝折射仅测定其折射率。为了求出相应的组成，必须先测定已知组成的溶液的折射率，精品文档 2 作出折射率对组成的工作曲线，在此曲线上即可查得对应于样品折射率的组成。

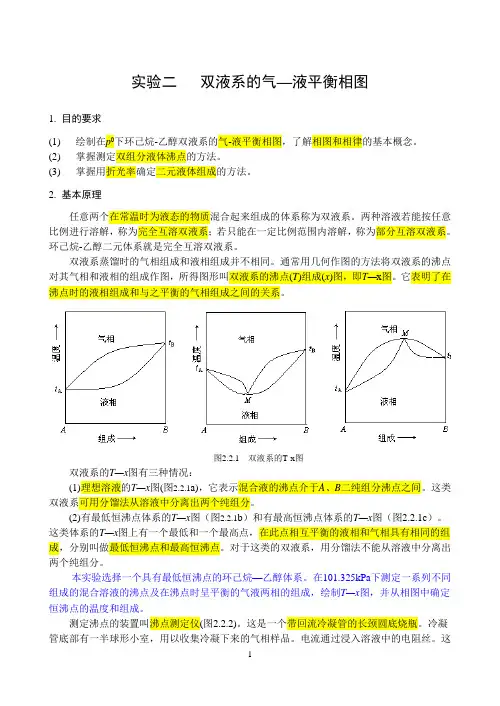

1 实验二 双液系的气—液平衡相图

1. 目的要求

(1) 绘制在p0下环己烷-乙醇双液系的气-液平衡相图，了解相图和相律的基本概念。

(2)

掌握测定双组分液体沸点的方法。

(3) 掌握用折光率确定二元液体组成的方法。

2. 基本原理

任意两个在常温时为液态的物质混合起来组成的体系称为双液系。两种溶液若能按任意比例进行溶解，称为完全互溶双液系；若只能在一定比例范围内溶解，称为部分互溶双液系。环己烷-乙醇二元体系就是完全互溶双液系。

双液系蒸馏时的气相组成和液相组成并不相同。通常用几何作图的方法将双液系的沸点对其气相和液相的组成作图，所得图形叫双液系的沸点(T)组成(x)图，即T—x图。它表明了在沸点时的液相组成和与之平衡的气相组成之间的关系。

图2.2.1 双液系的T-x图

双液系的T—x图有三种情况：

(1)理想溶液的T—x图(图2.2.1a)，它表示混合液的沸点介于A、B二纯组分沸点之间。这类双液系可用分馏法从溶液中分离出两个纯组分。

(2)有最低恒沸点体系的T—x图（图2.2.1b）和有最高恒沸点体系的T—x图（图2.2.1c）。这类体系的T—x图上有一个最低和一个最高点，在此点相互平衡的液相和气相具有相同的组成，分别叫做最低恒沸点和最高恒沸点。对于这类的双液系，用分馏法不能从溶液中分离出两个纯组分。

本实验选择一个具有最低恒沸点的环己烷—乙醇体系。在101.325kPa下测定一系列不同组成的混合溶液的沸点及在沸点时呈平衡的气液两相的组成，绘制T—x图，并从相图中确定恒沸点的温度和组成。

测定沸点的装置叫沸点测定仪(图2.2.2)。这是一个带回流冷凝管的长颈圆底烧瓶。冷凝管底部有一半球形小室，用以收集冷凝下来的气相样品。电流通过浸入溶液中的电阻丝。这 2 样可以减少溶液沸腾时的过热现象，防止暴沸。测定时，温度计水银球要一半在液面下，一半在气相中，以便准确测出平衡温度。
