轴承游隙的测量方法

轴承游隙测量方法轴承游隙是指在轴承内部由于制造和安装误差所造成的空隙，它直接影响着轴承的运行性能和使用寿命。

因此，正确测量轴承游隙对于轴承的性能评价和质量控制至关重要。

本文将介绍几种常用的轴承游隙测量方法，希望能够为相关领域的从业人员提供一些参考和帮助。

一、外径测量法。

外径测量法是一种常用的轴承游隙测量方法。

首先，需要使用外径千分尺或外径测微仪来测量轴承的外径尺寸，然后将测得的数值与轴承的设计尺寸进行比较，计算出轴承的游隙值。

外径测量法简单易行，但需要注意测量时的精度和准确度，以确保测量结果的可靠性。

二、内径测量法。

内径测量法是另一种常用的轴承游隙测量方法。

在进行内径测量时，通常会使用内径千分尺或内径测微仪，将其插入轴承内孔进行测量，然后根据测得的数值和轴承设计尺寸进行比较，计算出轴承的游隙值。

内径测量法同样需要注意测量精度和准确度，以确保测量结果的可靠性。

三、振动测量法。

振动测量法是一种非接触式的轴承游隙测量方法。

通过在轴承上施加一定的振动力，然后使用加速度传感器或振动传感器来测量轴承的振动响应，根据振动信号的频率和幅值来计算轴承的游隙值。

振动测量法无需接触轴承表面，可以避免测量误差，但需要注意振动力的施加和测量设备的准确性。

四、装配测量法。

装配测量法是一种在轴承安装后进行测量的方法。

通过在轴承安装完成后，使用游隙测量仪器对轴承的游隙进行测量，根据测量结果来评估轴承的装配质量和游隙数值。

装配测量法能够直接反映轴承在实际工作状态下的游隙情况，但需要注意测量时的环境和条件对测量结果的影响。

五、综合分析法。

综合分析法是一种将多种测量方法结合起来进行综合分析的方法。

通过对轴承进行外径、内径、振动和装配等多种测量方法的综合分析，可以更全面地了解轴承的游隙情况，为轴承的设计和使用提供更可靠的数据支持。

综合分析法需要对各种测量方法有深入的了解和掌握，以确保综合分析结果的准确性和可靠性。

总结。

轴承游隙的准确测量对于轴承的设计和使用至关重要。

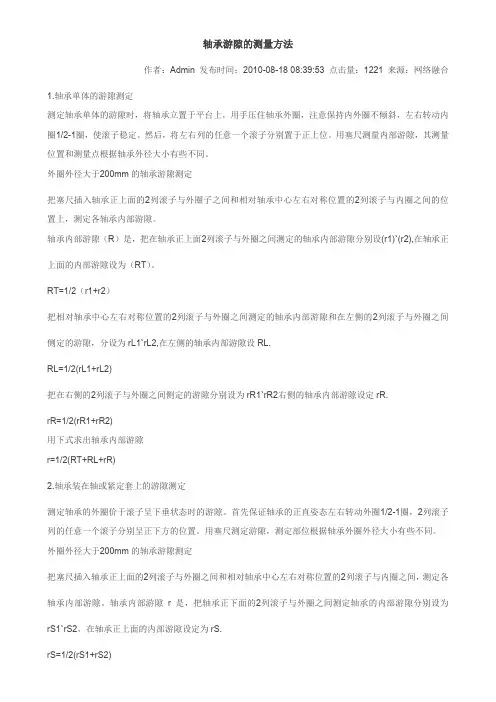

轴承游隙的测量方法作者：Admin 发布时间：2010-08-18 08:39:53 点击量：1221 来源：网络融合1.轴承单体的游隙测定测定轴承单体的游隙时，将轴承立置于平台上，用手压住轴承外圈，注意保持内外圈不倾斜，左右转动内圈1/2-1圈，使滚子稳定。

然后，将左右列的任意一个滚子分别置于正上位。

用塞尺测量内部游隙，其测量位置和测量点根据轴承外径大小有些不同。

外圈外径大于200mm的轴承游隙测定把塞尺插入轴承正上面的2列滚子与外圈子之间和相对轴承中心左右对称位置的2列滚子与内圈之间的位置上，测定各轴承内部游隙。

轴承内部游隙（R）是，把在轴承正上面2列滚子与外圈之间测定的轴承内部游隙分别设(r1)`(r2),在轴承正上面的内部游隙设为（RT）。

RT=1/2（r1+r2）把相对轴承中心左右对称位置的2列滚子与外圈之间测定的轴承内部游隙和在左侧的2列滚子与外圈之间侧定的游隙，分设为rL1`rL2,在左侧的轴承内部游隙设RL.RL=1/2(rL1+rL2)把在右侧的2列滚子与外圈之间侧定的游隙分别设为rR1`rR2右侧的轴承内部游隙设定rR.rR=1/2(rR1+rR2)用下式求出轴承内部游隙r=1/2(RT+RL+rR)2.轴承装在轴或紧定套上的游隙测定测定轴承的外圈价于滚子呈下垂状态时的游隙。

首先保证轴承的正直姿态左右转动外圈1/2-1圈，2列滚子列的任意一个滚子分别呈正下方的位置。

用塞尺测定游隙，测定部位根据轴承外圈外径大小有些不同。

外圈外径大于200mm的轴承游隙测定把塞尺插入轴承正上面的2列滚子与外圈之间和相对轴承中心左右对称位置的2列滚子与内圈之间，测定各轴承内部游隙。

轴承内部游隙r是，把轴承正下面的2列滚子与外圈之间测定轴承的内部游隙分别设为rS1`rS2，在轴承正上面的内部游隙设定为rS.rS=1/2(rS1+rS2)把相对轴承中心左右对称位置的2列滚子与外圈之间测定的轴承内部游隙和在左侧的2列滚子与外圈之间测定的游隙，分别设定为rL1`rL2，把左侧的轴承内部游隙设为rL.rL=1/2(rL1+rL2)把右侧的2列滚子与外圈之间测定的游隙分别设定为R1`rR2,右侧的轴承内部游隙设定为rR.rR=1/2(R1+R2)用下式求轴承内部游隙。

减速机轴承游隙调整技巧及测量的方法减速机轴承游隙是指轴承内圈与外圈之间的相对运动量，它对减速机的性能和寿命有重要影响。

适当的轴承游隙可以保证轴承工作正常，但过大或过小的轴承游隙都会导致轴承的寿命减低，甚至损坏。

因此，准确测量并调整轴承游隙至适当水平是非常重要的。

一、轴承游隙的测量方法：1.采用轻载检测法：a.将轴承组装到没有负载的主轴上，并确保轴承的状态已经稳定。

b.用测量仪器（如游标卡尺）测量主轴轴承内圈的内径，记录测量结果A。

c.用同一测量仪器测量主轴轴承外圈的外径，记录测量结果B。

d.计算轴承游隙：游隙=B-A。

2.采用偏斜法：a.将减速机的输入轴与输出轴分别固定住，确保轴承处于静止状态。

b.用力施加在轴承内圈上，使内圈与外圈相对运动。

力的大小可以根据轴承的尺寸和类型来确定。

c.采用测量仪器（如深度规）测量内圈的移动量，记录测量结果C。

d.计算轴承游隙：游隙=C/2二、调整轴承游隙的技巧：1.调整轴承游隙时，首先需要了解轴承的设计要求和技术规范。

根据设计要求和技术规范，确定轴承游隙的范围。

2.调整轴承游隙之前，需要清洁轴承及相应的部件，确保调整结果准确。

3.调整轴承游隙时，可以通过更换不同厚度的衬垫或调整轴承的安装位置来实现。

4.调整轴承游隙时，应逐步调整，每次调整后都要进行测量，直到达到设定的游隙范围。

5.在调整轴承游隙过程中，应适当施加轻微的力，以帮助轴承的润滑和相对运动。

6.调整完成后，应再次进行测量，确保轴承游隙达到设定的范围，并进行必要的润滑。

三、注意事项：1.在测量和调整轴承游隙时，应选择适当的测量仪器和工具，并确保其准确性和稳定性。

2.需要根据轴承的型号和尺寸，选择合适的测量方法和调整方式。

3.在操作过程中，应注意保护轴承和相应的部件，防止损坏或污染。

4.需要遵循轴承制造商的建议和要求，确保轴承的正常工作和寿命。

总结：准确测量和调整减速机轴承的游隙，可以提高减速机的工作性能和寿命。

减速机轴承游隙调整技巧及测量的方法一、减速机轴承游隙滚动轴承的内、外圈和滚动体之间存在一定的间隙，因此内、外圈之间可以有相对位移。

在无负荷作用时，一个套圈固定不动，另一个套圈沿轴承的径向和轴向从一个极限位置到另一个极限位置的移动量，分别称为径向游隙和轴向游隙，如图所示。

按照轴承所处的状态，游隙分为三种。

(1)原始游隙。

指滚动轴承安装前自由状态时的游隙，它是由制造厂加工、装配所确定的。

(2)安装游隙，也叫配合游隙。

是轴承与轴及轴承座安装完毕而尚未工作时的游隙。

由于过盈安装，或是内圈增大，或是外圈缩小，或二者兼有之，均使安装游隙比原始游隙小。

(3)工作游隙。

滚动轴承在工作状态时的游隙，工作时内圈温升最大，热膨胀最大，使轴承游隙减小；同时由于负荷的作用，滚动体与滚道接触处产生弹性变形，使轴承游隙增大，轴承的工作游隙比安装游隙大还是小，取决于这两种因素的综合作用。

二、轴承工作游隙不合适的危害工作游隙是滚动轴承的重要质量指标，也是轴承应用中的重要参数。

在实际使用中，轴承的工作游隙将影响到轴承中的负荷分布、振动、噪声、摩擦力矩和寿命。

轴承的工作游隙不合适会对减速器造成危害。

(1)轴承的工作游隙过小轴承的工作游隙过小，将增大轴承的摩擦力矩，从而产生大量的热，容易导致轴承发热损坏。

这是因为，当轴承的工作游隙过小时，将导致轴承的滚动体与轴承内外圈的润滑不良，因干摩擦产生大量的热，产生磨损、胶结、轴承内外圈胀裂等现象，会造成轴承损坏。

(2)轴承的工作游隙过大轴承的工作游隙过大，主要由轴承的自然游隙选用过大、轴承的压紧力不够引起。

在高速运转的减速机中，当轴承的自然游隙较大时，导致工作游隙也相对较大，这将造成减速机在运行过程中振动较大，降低轴承的使用寿命。

通过对生产中减速机故障分析，认为该减速机轴承损坏是由于轴承的工作游隙过小造成的。

三、轴承游隙的测量轴承游隙测量的方法主要有专用仪器测量法、简单测量法及塞尺测量法。

塞尺测量法在现场使用最广泛，适用于大型和特大型圆柱滚子轴承径向游隙的测量，将轴承立起或平放测量，若有争议时以轴承平放时的测值为准。
