lifsi 电解液 原理

lifsi电导率
（实用版）
目录
1.引言：介绍 Lifsi 电导率
2.Lifsi 电导率的定义和原理
3.Lifsi 电导率的应用领域
4.Lifsi 电导率的发展前景
5.结论：总结 Lifsi 电导率的重要性
正文
1.引言
Lifsi 电导率，即“低阻抗表面电导率”，是一种描述材料表面电导性能的参数。

它主要用于衡量材料表面的导电能力，对于研究电子器件的性能具有重要的意义。

2.Lifsi 电导率的定义和原理
Lifsi 电导率是指在直流电场下，材料表面单位面积上的电流密度与表面电位差的比值。

它的计算公式为：σ=I/V，其中σ表示电导率，I 表示电流密度，V 表示表面电位差。

Lifsi 电导率反映了材料表面的电子传输特性，是评价材料表面导电性能的重要指标。

3.Lifsi 电导率的应用领域
Lifsi 电导率广泛应用于各种电子器件的研发与应用中，如场效应晶体管、太阳能电池、有机发光二极管等。

在这些器件中，Lifsi 电导率对于优化器件性能、提高器件工作稳定性具有关键作用。

4.Lifsi 电导率的发展前景
随着科学技术的进步和电子产业的发展，对 Lifsi 电导率的研究和
应用将更加深入。

未来的发展方向包括提高 Lifsi 电导率、降低表面阻抗、优化器件结构等方面，以满足电子器件性能的持续提升。

5.结论
Lifsi 电导率作为衡量材料表面导电性能的重要参数，对于研究电子器件的性能具有重要意义。

lifsi腐蚀铝机理腐蚀是指金属在特定环境条件下与介质发生化学反应，导致金属表面发生破坏或改变的过程。

铝是一种常见的金属材料，但它在一些特定条件下容易受到腐蚀。

本文将讨论铝腐蚀的机理。

铝腐蚀的机理可以分为两种类型：一种是被动膜腐蚀，另一种是活性腐蚀。

被动膜腐蚀是指铝与氧气在空气中发生反应，形成一层非晶态氧化铝（Al2O3）膜，该膜可以防止继续的腐蚀。

这种膜具有一定的稳定性和防护性能，因此铝在大多数常见环境中是相对耐腐蚀的。

该膜的厚度通常为几纳米至几十纳米，但可以随着环境和条件的不同而有所变化。

然而，在一些特殊环境下，被动膜会被破坏，从而导致铝的活性腐蚀。

活性腐蚀是指铝表面的被动膜被破坏或未能形成，从而使铝直接与介质发生反应。

活性腐蚀一般发生在一些极端酸性或碱性介质中，例如浓硝酸、浓氢氟酸和氢氧化钠溶液。

在这些介质中，铝的表面会发生水解反应，生成氢气和相应的氢氧化物或氧化物。

这会破坏铝材料的内部结构，导致严重的腐蚀。

活性腐蚀的速度受到一系列因素的影响。

首先是介质的酸碱性和浓度。

一般来说，酸性介质会导致更快的腐蚀速度，而碱性介质会减缓腐蚀速度。

其次是温度。

高温下，腐蚀反应的速度会加快。

此外，金属的纯度、表面处理和应力等因素也会影响铝的腐蚀程度。

在工业中，我们可以采取一些措施来减少铝的腐蚀。

一种常见的方法是在铝表面涂覆一层保护性的涂层，例如电镀或喷涂。

这层涂层可以提供一层保护膜，防止铝直接与介质接触，从而减缓腐蚀速度。

另一种方法是选择合适的铝合金。

一些特殊的铝合金具有更高的抗腐蚀性能，可以在一些相对恶劣的环境下使用。

总之，铝腐蚀的机理是一个复杂的过程，包括被动膜腐蚀和活性腐蚀两种类型。

被动膜能够提供一定的防护，但在一些特殊环境下会被破坏，导致铝的活性腐蚀。

腐蚀速度受到介质的酸碱性、浓度、温度以及金属的纯度和应力等因素的影响。

在实际应用中，可以通过涂层或选择抗腐蚀性能更好的合金来减少铝的腐蚀。

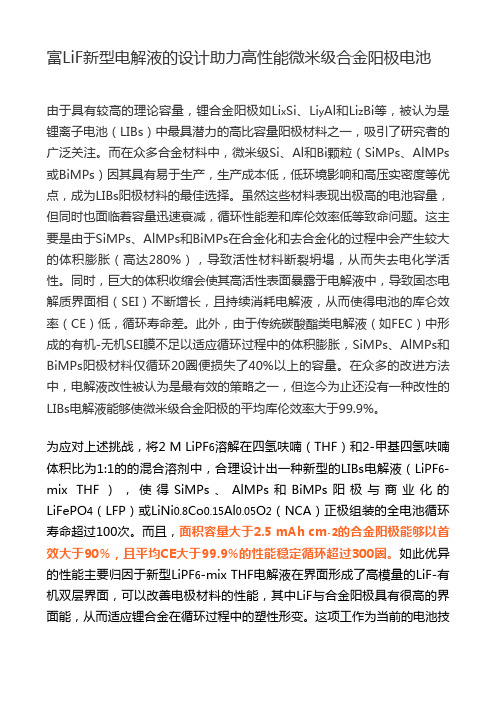

富LiF新型电解液的设计助力高性能微米级合金阳极电池由于具有较高的理论容量，锂合金阳极如Li x Si、Li y Al和Li z Bi等，被认为是锂离子电池（LIBs）中最具潜力的高比容量阳极材料之一，吸引了研究者的广泛关注。

而在众多合金材料中，微米级Si、Al和Bi颗粒（SiMPs、AlMPs 或BiMPs）因其具有易于生产，生产成本低，低环境影响和高压实密度等优点，成为LIBs阳极材料的最佳选择。

虽然这些材料表现出极高的电池容量，但同时也面临着容量迅速衰减，循环性能差和库伦效率低等致命问题。

这主要是由于SiMPs、AlMPs和BiMPs在合金化和去合金化的过程中会产生较大的体积膨胀（高达280%），导致活性材料断裂坍塌，从而失去电化学活性。

同时，巨大的体积收缩会使其高活性表面暴露于电解液中，导致固态电解质界面相（SEI）不断增长，且持续消耗电解液，从而使得电池的库仑效率（CE）低，循环寿命差。

此外，由于传统碳酸酯类电解液（如FEC）中形成的有机-无机SEI膜不足以适应循环过程中的体积膨胀，SiMPs、AlMPs和BiMPs阳极材料仅循环20圈便损失了40%以上的容量。

在众多的改进方法中，电解液改性被认为是最有效的策略之一，但迄今为止还没有一种改性的LIBs电解液能够使微米级合金阳极的平均库伦效率大于99.9%。

为应对上述挑战，将2 M LiPF6溶解在四氢呋喃（THF）和2-甲基四氢呋喃体积比为1:1的的混合溶剂中，合理设计出一种新型的LIBs电解液（LiPF6-mix THF），使得SiMPs、AlMPs和BiMPs阳极与商业化的LiFePO4（LFP）或LiNi0.8Co0.15Al0.05O2（NCA）正极组装的全电池循环寿命超过100次。

而且，面积容量大于2.5 mAh cm-2的合金阳极能够以首效大于90%，且平均CE大于99.9%的性能稳定循环超过300圈。

如此优异的性能主要归因于新型LiPF6-mix THF电解液在界面形成了高模量的LiF-有机双层界面，可以改善电极材料的性能，其中LiF与合金阳极具有很高的界面能，从而适应锂合金在循环过程中的塑性形变。

一文读懂锂电池电解液在电解液这一块呢，我们要学习的一个核心的内容就是电化学（Electrochemistry）电化学那么废话不用多说，要真的深入的了解电解液还是要从最基础的机理来入手，结合电解液在锂电池中的作用可以知道有几点：1，电解液溶剂在化成时候参与成膜，有些添加剂比如VC也参与成膜2，充当锂离子移动的通道，运送锂离子到正负极之间。

表现上是这些作用，其实究其机理可以知道有关电荷转移（Charge transfer process），扩散传质（diffusion process）反应物和产物在电极静止液层中的扩散。

电极界面双电层充电（charging process of electric double layer），电荷的电迁移过程（migration process ）主要是溶液中离子的电迁移过程，也称离子电导过程。

当电解液注入电池内部的时候，这个时候要引入一个概念，就是接触角（contact angle），不管是气体液体，还是固体，在接触的时候就会发生润湿现象，电解液注入电池内部，电池内部主要是正负极，隔膜等，那么就是液体接触固体，那么之间就会形成一个接触角θ，如果θ《90°，则液体较容易润湿固体，浸润性越好，然后电解液与极片浸润性好，那么在电池充放电过程中，效果就好。

如不是，则反之。

当化成开始的时候，之前都是物理的过程，这时候开始发生反应，电流通过电极时候，电化学反应开始，这时候就产生了界面上的反应物的消耗和产物的积累，出现了浓度差。

在电极通电的初期，扩散层很薄，浓度梯度很大，扩散传质速率很快，因此没有浓差极化出现/ 随着时间的推移，扩散层逐步向溶液内部发展，浓度梯度下降，扩散速率减慢，浓差极化慢慢变大。

这个时候就要引入等效电路来，因为在这个过程中，产生了两个电阻，一个是扩散阻抗Zw，一个是传荷电阻Rct，他们之间是串联关系，总的阻抗为法拉第阻抗。

那么电解液在这过程中，如何评价呢？我们知道一般的电解液中溶剂主要有环状碳酸酯（EC等）和线性碳酸酯（DMC等），一般来说环状碳酸酯的电化学动力学比线性碳酸酯的大，那么在选取溶剂的时候就要考虑到这点，有时候为了增大扩散速率就要多比例的线性碳酸酯。

锂离子电池低温高电压电解液研究一、本文概述随着全球能源危机和环境问题的日益严重，锂离子电池作为一种高效、环保的能源存储技术，在电动汽车、移动设备、储能系统等领域得到了广泛应用。

然而，锂离子电池在低温环境下的性能衰减问题一直困扰着科研人员和工业界。

特别是在高电压条件下，锂离子电池的电解液稳定性和界面反应问题变得更加突出。

因此，开展锂离子电池低温高电压电解液的研究具有重要的理论意义和实际应用价值。

本文旨在探讨锂离子电池在低温高电压条件下的电解液性能及其影响因素，分析电解液组成、添加剂、溶剂等对电池性能的影响规律，提出改善电解液性能的有效方法。

通过对电解液成分的优化和界面反应的调控，以期提高锂离子电池在低温高电压下的电化学性能，为锂离子电池的低温应用提供理论支持和技术指导。

本文首先介绍了锂离子电池的基本原理和电解液的作用，概述了锂离子电池低温高电压条件下电解液的研究现状和挑战。

然后，详细阐述了电解液组成对锂离子电池性能的影响，包括溶剂、锂盐、添加剂等因素对电解液导电性、稳定性和界面反应的影响。

接着，本文探讨了电解液优化策略，包括新型溶剂的开发、添加剂的选择以及电解液配方的设计等。

通过实验结果分析和讨论，验证了电解液优化方案的有效性，并展望了锂离子电池低温高电压电解液研究的未来发展方向。

本文的研究结果将为锂离子电池低温高电压应用提供理论支持和技术指导，有望推动锂离子电池在寒冷地区、电动汽车等领域的应用发展。

本文的研究方法和思路也可为其他类型电池的电解液研究提供参考和借鉴。

二、锂离子电池基础知识锂离子电池是一种通过锂离子在正负极之间移动来实现电能存储和释放的二次电池。

其工作原理主要基于锂离子在正负极材料之间的嵌入和脱出过程。

在充电过程中，锂离子从正极材料中脱出，通过电解液迁移到负极材料并嵌入其中，同时电子通过外电路从正极流向负极，实现电能的存储。

放电过程则相反，锂离子从负极材料中脱出，通过电解液迁移到正极并嵌入，同时电子通过外电路从负极流向正极，释放电能。

———————————————作者简介：何立（1976—），男，博士，主要从事含氟功能材料的技术开发与成果转化工作。

双氟磺酰亚胺锂的制备工艺研究何立杨东赵姗姗（上海康鹏科技有限公司，上海200331）摘要：双氟磺酰亚胺锂（简称LiFSI ）作为一种重要的锂离子电池电解液添加剂，具有不可估量的应用前景和市场需求。

总结了近年来LiFSI 的制备工艺，并介绍了一种适合工业化生产LiFSI 的新制备方法。

利用双氯磺酰亚胺为原料，经过氟化、成盐步骤和纯化处理，高收率地得到高品质的LiFSI 产品。

关键词：双氟磺酰亚胺锂（LiFSI ）；制备；电解液；锂离子电池0前言伴随传统化石能源的储量减少和大气污染的日益加剧，以节能和环保为主要特征的新能源汽车应运而生，锂电池作为新能源汽车的储能设备逐渐得到广泛的应用。

锂离子电池关键材料包括：正极、负极、黏合剂、隔膜和电解液［1］。

其中电解液在电池中承担着正负极之间传输电荷的作用，是锂离子电池的关键组成，它显著影响电池循环和寿命、安全性能以及能量［2］。

双氟磺酰亚胺锂（LiFSI ）是使用于锂电池电解液中的新型电解质锂盐，对环境友好，且安全性能好，具备了产业化应用的基本条件。

与传统的锂盐六氟磷酸锂（LiPF 6）相比，LiFSI 中锂离子更加容易解离，因此具有更高的电导率；LiFSI 分解温度高于200ħ，热稳定性和安全性能明显优于LiPF 6；另外在改善高温存储、低温放电等性能方面也有独特效果，且具有与电极良好的相容性等优良特性，因此，LiFSI 在锂离子电池中是一个具有良好前景的电解质［3－5］。

LiFSI 不同于传统意义的材料，作为锂离子二次电池电解质，需要满足高纯度、无水等苛刻要求；尤其是水分引入后，通过升温带水、干燥除水直至分解都很难彻底除去［6］，即使能除去也需损失较大的收率。

目前，国内外报道的LiFSI 制备技术主要包括以下几种：1）先合成双氯磺酰亚胺（HClSI ），然后与NH 4F 反应得到二（氟磺酰基）亚胺铵盐，再与LiOH 进行阳离子交换反应制得LiFSI ［7］，其缺点在于离子交换难以进行彻底，且反应在含水体系进行，水分难以去除彻底，而水的存在将导致锂盐受热时变质分解；2）采用HClSI 直接与LiF 反应制备LiFSI ［8］，会产生大量腐蚀性气体HF ，产物中同时含有HF 、LiF 和LiFSI ，不易分离，而残留在电解质中的HF 最终会对锂电池造成不良影响［9］；3）以纯化的双氟磺酰亚胺钾（KFSI ）与LiClO 4金属交换制备LiFSI ［10］，产品中钾离子残留往往很高，影响了LiFSI 的实际应用，且存在一定的爆炸风险；4）超低温水溶液中双氟磺酰亚胺（HFSI ）直接与碳酸锂反应制备LiFSI ［11］，这种方法不但能耗高，同时因为LiFSI 具有良好的水溶解性，萃取效率非常低，同样存在水分去除不彻底的问题。

锂电池电解液详解动力电池是电动汽车的关键部件，其性能直接决定了电动车的续航里程、环境适应性等关键参数。

当前主流动力电池为锂离子电池，具有能量密度高、体积小、无记忆效应、循环寿命长等优点，但仍然存在续航里程不足的问题。

电极材料决定了电池的能量密度，而电解液基本决定了电池的循环、高低温和安全性能。

锂电池电解液主要由锂盐、溶剂和添加剂三类物质组成。

电解液基本构成变化不大，创新主要体现在对新型锂盐和新型添加剂的开发，以及锂离子电池中涉及的界面化学过程及机理深入理解等方面。

锂盐锂盐的种类众多，但商业化锂离子电池的锂盐却很少。

理想的锂盐需要具有如下性质：（1）有较小的缔合度，易于溶解于有机溶剂，保证电解液高离子电导率；（2）阴离子有抗氧化性及抗还原性，还原产物利于形成稳定低阻抗SEI膜；（3）化学稳定性好，不与电极材料、电解液、隔膜等发生有害副反应；（4）制备工艺简单，成本低，无毒无污染不同种类的锂盐介绍LiPF6LiPF6是应用最广的锂盐。

LiPF6的单一性质并不是最突出，但在碳酸酯混合溶剂电解液中具有相对最优的综合性能。

LiPF6有以下突出优点：（1）在非水溶剂中具有合适的溶解度和较高的离子电导率；（2）能在Al箔集流体表面形成一层稳定的钝化膜；（3）协同碳酸酯溶剂在石墨电极表面生成一层稳定的SEI膜。

但是LiPF6热稳定性较差，易发生分解反应，副反应产物会破坏电极表面SEI膜，溶解正极活性组分，导致循环容量衰减。

LiBF4LiBF4是常用锂盐添加剂。

与LiPF6相比，LiBF4的工作温度区间更宽，高温下稳定性更好且低温性能也较优。

LiBOBLiBOB具有较高的电导率、较宽的电化学窗口和良好的热稳定性。

其最大优点在于成膜性能，可直接参与SEI膜的形成。

LiDFOB结构上LiDFOB是由LiBOB和LiBF4各自半分子构成，综合了LiBOB成膜性好和LiBF4低温性能好的优点。

与LiBOB相比，LiDFOB在线性碳酸酯溶剂中具有更高溶解度，且电解液电导率也更高。

lifsi 电解液原理
Lifsi（锂离子硫酰亚胺电解液）是一种用于锂离子电池的电解液。

它由锂盐、溶剂和添加剂组成。

电解液的主要作用是在正负极之间传输离子，完成电池的电化学反应。

Lifsi电解液中的锂盐通常是锂盐类离子，如锂六氟磷酸盐（LiPF6）。

Lifsi电解液的工作原理是通过溶剂将锂离子溶解在其中，形成溶液。

在锂离子电池的充放电过程中，锂离子会在电解液中游离并在正负极之间移动。

正极材料中的锂离子在放电过程中被氧化，释放出电子；负极材料中的锂离子则在充电过程中被还原，吸收电子。

此外，Lifsi电解液中的添加剂也起到了重要的作用。

添加剂可以改善电解液的稳定性和可靠性，提高电池的循环寿命和安全性能。

常见的添加剂包括稳定剂、抑制剂和导电剂等。

总之，Lifsi电解液通过溶解锂离子并在电池中传输锂离子，实现了锂离子电池的充放电过程。

它的设计和组成使得电池具有高效能、长循环寿命和良好的安全性能。

近年来，现代社会的快速发展呼唤着先进的储能，以满足日益增长的能源供应和发电需求。

作为最有前途的储能系统之一，二次电池受到了广泛关注。

电解液是二次电池的重要组成部分，其成分与二次电池的电化学性能密切相关。

锂离子电池电解液主要由溶剂、添加剂和锂盐组成，在一定条件下，根据特性需要，按特定比例制备。

近日，河北科技大学陈爱兵教授与清华大学教授等从作用机理和失效机理方面分析了锂离子电池液体电解质的优势和目前存在的问题，总结了溶剂、锂盐和添加剂的研究进展，分析了锂离子电池电解质的未来发展趋势和要求，指出了先进锂离子电池电解质发展的新兴机遇。

图1、锂离子电池的应用锂离子电池原理图2、可充电锂离子电池的示意图。

LIBs的故障包括容量衰减、内阻增加、速率性能降低、气体产生、液体泄漏、短路和热失控，这些故障是由电池在使用或储存过程中的一系列复杂的化学和物理相互作用引起的（图3).一些副作用来自于有机电解质在高温下的不稳定性，，这就需要改进溶剂、锂盐和添加剂来延迟失效过程。

锂沉淀等失效现象，将严重影响LIB的性能。

对失效现象的深入分析，有利于提高锂离子电池的性能。

图3、电池热失控的诱因。

锂离子二次电池电解液锂离子二次电池因其高平均工作电压、低自放电率和长循环寿命而受到高度重视。

早期阶段的电池的电解质大多使用水作为溶剂系统。

基于水电解质的锂离子电池由于其安全性、环保性和低成本而引起了越来越多的关注。

水溶剂对各种类型的盐类具有良好的溶剂化性，溶剂化的离子会与水分子形成一个溶剂化的壳结构。

水包盐（WIS）电解质，如使用超浓缩的有机锂（Li）盐，对水性锂离子电池有吸引力。

Pan等人，通过使用定制的单粒子模型分析循环伏安法和电压分布，阐明了锂离子在不同浓度的LiFePO4作为活性电极的水溶液中的热力学和动力学行为。

这些基本认识对高浓度水电解质的开发具有重要价值。

目前，水基锂离子电池的发展仍然面临着许多挑战。

因此，非水电解质系统作为锂离子电池的电解质已经出现。
