备战中考物理凸透镜成像的规律题试题及答案

中考必备-物理《凸透镜成像规律的动态分析》考典练题（解析版）一、单选题1.在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的图线如图所示。

图中A，B，C三点分别与蜡烛在光具座上移动过程中的三个位置相对应。

则下列说法正确的是()A. 蜡烛处于AB间某一位置时，成倒立、缩小的实像；B. 蜡烛处于BC间某一位置时，成倒立、放大的实像C. 将蜡烛从C移动到B的过程中，所成像逐渐增大；D. 将蜡烛从B移动到A的过程中，所成像逐渐减小2.某凸透镜的焦距为10cm.当物体沿主光轴从距透镜30cm处向透镜焦点处移动时，则下述凸透镜所成实像的变化情况中，正确的是()A. 像始终变大B. 像始终变小C. 像先变小后变大D. 像先变大后变小3.烛焰通过凸透镜恰好在光屏上得到一个缩小倒立的像，若保持透镜位置不变．把烛焰与光屏的位置对调一下，则()A. 光屏上仍能呈现一个缩小的像B. 光屏上将呈现一个放大的像C. 光屏上没有像，需调节光屏的位置才能呈现出来．D. 光屏上不能呈现出来像，但眼睛透过透镜能看到像．4.焦距为5cm的凸透镜，当物体从离凸透镜8cm处逐渐移到离凸透镜20cm处的过程中，下列说法正确的是()A. 像和像距逐渐变小B. 像和像距逐渐变大C. 像逐渐变小，像距逐渐变大D. 像距逐渐变大，像距逐渐变小5.在探究凸透镜成像规律的实验中，当蜡烛、凸透镜、光屏位于如图所示的位置时在光屏上呈现一个清晰的烛焰的像。

下列说法正确的是()A. 透镜不动，蜡烛和光屏都向右移动，可以看到像变大B. 此时成正立、放大的实像，与投影仪原理相同C. 透镜右移，眼睛在光屏和透镜间，通过透镜看到正立的像D. 若在透镜和蜡烛之间放远视镜片，应将光屏适当右移，可再次出现清晰的像6.用镜头焦距不变的照相机给某同学拍照时，底片上成一清晰的半身像，现要改拍全身像，则应()A. 照相机远离该同学，镜头向前调节；B. 照相机远离该同学，镜头向后调节C. 照相机靠近该同学，镜头向前调节；D. 照相机靠近该同学，镜头向后调节7.某凸透镜的焦距为10cm.把点燃的蜡烛沿主光轴从透镜焦点处向远处移动时，则下述凸透镜所成像的变化情况中，正确的是()A. 像始终变大B. 像始终变小C. 像先变小后变大D. 像先变大后变小8.如图所示，将凸透镜看作是眼睛的晶状体，光屏看作是眼睛的视网膜，烛焰看作是眼睛观察的物体．拿一个近视眼镜给“眼睛”戴上，光屏上出现烛焰清晰的像，而拿走近视眼镜则烛焰的像变得模糊．那么在拿走近视眼镜后，下列操作能使光屏上重新得到清晰像的是()A. 将光屏适当远离凸透镜B. 将蜡烛适当远离凸透镜C. 将光屏适当移近凸透镜或将蜡烛适当移近凸透镜D. 同时将光屏和蜡烛适当远离凸透镜9.某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了物体到凸透镜的距离跟像到凸透镜的距离之间关系的图象，如图所示，下列判断正确的是()A. 该凸透镜的焦距是20cmB. 当u=15cm时，在光屏上能得到一个缩小的像C. 把物体从距凸透镜l0cm处移动到30cm处的过程中，像逐渐变小D. 当u=25cm时成放大的像，投影仪就是根据这一原理制成的10.使用光学仪器时常常需要调节，下列哪些措施是正确的()A. 照相机对着某人照像时，底板上恰好呈现清晰的全身像，如果要拍出清晰的半身像，只要将照相机向他移动适当的距离B. 摄影记者采访一会议，先给大会主席台拍了一个特写镜头，为了拍摄主席台全景，他后退了好几步，然后将照相机暗箱长度调长了一些C. 用放大镜看地图时，为了放的大些，应将放大镜与地图之间的距离调大些D. 如果幻灯机银幕上呈现的清晰画面太小，那么，应将幻灯机往后移动一定距离，同时将幻灯片与镜头之间的距离调长一些11.在做凸透镜成像实验时，将点燃的蜡烛沿着光具座，从凸透镜二倍焦距以外的某位置向焦点移动，在此过程中，像的大小及像距的变化情况是()A. 像和像距都逐渐变大B. 像和像距都逐渐变小C. 像逐渐变大，像距逐渐变小D. 像逐渐变小，像距逐渐变大12.在研究凸透镜成像的实验中，点燃蜡烛后，无论怎样移动光屏，在光屏上都不能形成蜡烛的像，其原因是蜡烛放在了凸透镜的()A. 二倍焦距以外B. 二倍焦距处C. 焦点以外D. 焦点以内13.拿一副远视眼镜放在凸透镜前，如图2所示，光屏上出现烛焰清晰的像，移走远视眼镜，烛焰的像变得模糊，为了能在光屏上重新得到清晰的像，下列操作可行的是()A. 将蜡烛靠近凸透镜B. 将光屏靠近凸透镜C. 将光屏远离凸透镜D. 将光屏和蜡烛同时靠近凸透镜14.物体在凸透镜前20cm处，可以得到倒立放大的像，现将物体向透镜移近10cm后，得到的像是()A. 倒立放大的实像B. 倒立等大的实像C. 正立放大的虚像D. 条件不足，无法判定15.毕业了，小明与全班同学用胶片照相机合影后，接着去照一张单身像。

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f为A．2厘米＜f＜4厘米B．4厘米＜f＜5厘米C．5厘米＜f＜8厘米D．无法确定【答案】B【解析】 【分析】 【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确． 故选B.3．用照相机拍摄水池底部的物体时，若保持照相机的位置不变，比较池中有水和无水两种情况（假设两种情况下，人眼看到的物体等大），则有水时( ) A ．暗箱应略短一些，得到的像会略大些 B ．暗箱应略长一些，得到的像会略大些 C ．暗箱应略短一些，得到的像会略小些 D ．暗箱应略长一些，得到的像会略小些【答案】B 【解析】 【详解】照相机是利用凸透镜成像原理工作的。

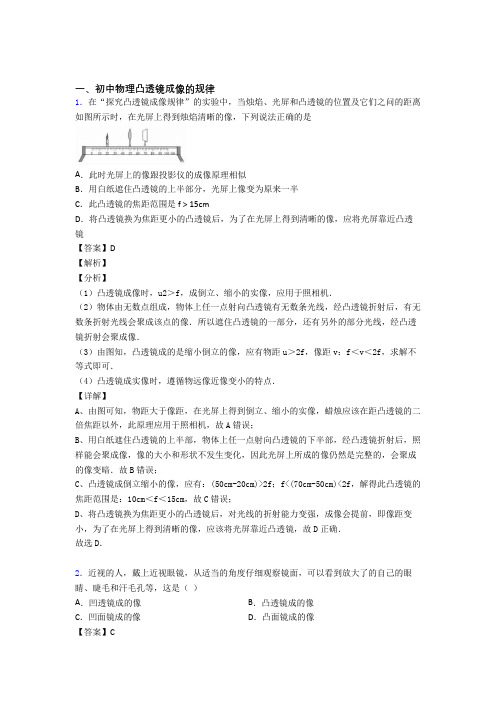

一、初中物理凸透镜成像的规律1．在“探究凸透镜成像规律”的实验中，当烛焰、光屏和凸透镜的位置及它们之问的距离如图所示时，在光屏上得到烛焰清晰的像，下列说法正确的是A．此时光屏上的像跟投影仪的成像原理相似B．用白纸遮住凸透镜的上半部分，光屏上像变为原来一半C．此凸透镜的焦距范围是f＞15cmD．将凸透镜换为焦距更小的凸透镜后，为了在光屏上得到清晰的像，应将光屏靠近凸透镜【答案】D【解析】【分析】（1）凸透镜成像时，u2＞f，成倒立、缩小的实像，应用于照相机．（2）物体由无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像．所以遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像．（3）由图知，凸透镜成的是缩小倒立的像，应有物距u＞2f，像距v：f＜v＜2f，求解不等式即可．（4）凸透镜成实像时，遵循物远像近像变小的特点．【详解】A、由图可知，物距大于像距，在光屏上得到倒立、缩小的实像，蜡烛应该在距凸透镜的二倍焦距以外，此原理应用于照相机，故A错误；B、用白纸遮住凸透镜的上半部，物体上任一点射向凸透镜的下半部，经凸透镜折射后，照样能会聚成像，像的大小和形状不发生变化，因此光屏上所成的像仍然是完整的，会聚成的像变暗．故B错误；C、凸透镜成倒立缩小的像，应有：(50cm-20cm)>2f；f<(70cm-50cm)<2f，解得此凸透镜的焦距范围是：10cm＜f＜15cm，故C错误；D、将凸透镜换为焦距更小的凸透镜后，对光线的折射能力变强，成像会提前，即像距变小，为了在光屏上得到清晰的像，应该将光屏靠近凸透镜，故D正确．故选D．2．近视的人，戴上近视眼镜，从适当的角度仔细观察镜面，可以看到放大了的自己的眼睛、睫毛和汗毛孔等，这是（）A．凹透镜成的像B．凸透镜成的像C．凹面镜成的像D．凸面镜成的像【答案】C【解析】【详解】AB．眼睛和睫毛都在镜子的同侧，所以看到的像应该是面镜形成的，凸透镜和凹透镜都不符合题意．C．凹透镜由于中间薄，边缘厚，在眼睛一侧镜面相当于一个凹面镜，当物距小于焦距时成正立、放大的虚像．符合题意．D．凸面镜成正立、缩小的虚像．不符合题意．3．城市的很多街口都安装了 360°高清晰摄像头，由公安局实施 24 小时监控，来保护人民的安全，摄像机的像距几乎不变，但镜头的功能类似于人眼睛的晶状体，焦距可以调节，如图所示，某嫌疑犯在成像板上已经成清晰的像，此时镜头的焦点在 F 处，在监控此人的过程中（该人在成像板上的像保持清晰），下列说法正确的是（）A．不管该人走近还是走远，所成的像都是正立缩小的实像B．如果该人远离镜头，镜头的焦点可能变在 a 点C．如果该人靠近镜头，镜头的焦点可能变在 c 点D．如果该人靠近镜头，镜头的焦点可能变在 b 点【答案】D【解析】【详解】A．该人走近还是走远时，所成的像是倒立的实像，不是正立的，A错误；B．如果该人远离镜头，那么物距变大，像距变小，像更靠近焦点，如果还想要像成在成像板上，那么焦距应该变大，焦点不可能在a点，B错误；C D．如果该人靠近镜头，那么物距变小，像距变大，像更远离焦点，如果还想要像成在成像板上，那么焦距应该变小，焦点不可能在c点，可能变在b点，C错误、D正确．4．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．5．在做“探究凸透镜成像的规律”实验时，某实验小组所描绘的像距随物 距变化的关系图线如图所示．图线中 A 、B 、C 三点分别与蜡烛在光具座上移动过程中的三个位置相对应．则下列说法正确的是A ．蜡烛处于 AB 间某一位置时，成倒立、缩小的实像B ．蜡烛处于 BC 间某一位置时，成倒立、放大的实像C ．将蜡烛从 C 移动到 B 的过程中，所成像逐渐增大D ．将蜡烛从 B 移动到 A 的过程中，所成像逐渐减小【答案】C【解析】【分析】（1）根据u=v=2f ，成倒立、等大的实像，判断凸透镜的焦距．（2）根据物距和焦距，判断凸透镜成像情况：u ＞2f ，成倒立、缩小的实像．2f ＞u ＞f ，成倒立、放大的实像．u ＜f ，成正立、放大的虚像．（3）凸透镜成实像时，物距减小，像距增大，像变大．【详解】（1）由图象知，220cm u v f ===，此时凸透镜成倒立、等大的实像，所以凸透镜的焦距：10cm f =．（2）物距大于一倍焦距时，凸透镜成实像．A 、蜡烛处于AB 间某一位置时，2f ＞u ＞f ，成倒立、放大的实像．选项错误．B 、蜡烛处于BC 间某一位置时，u ＞2f ，成倒立、缩小的实像．选项错误．C 、将蜡烛从C 移动到B 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项正确．D 、将蜡烛从B 移动到A 的过程中，物距大于一倍焦距时，凸透镜成实像．物距减小，像距增大，像变大．选项错误．故选C ．6．小明将凸透镜紧靠如图甲所示的一幅卡通图片，然后将凸透镜逐渐远离图片的过程中，通过凸透镜观察到如图乙所示四个不同的像，则四个像出现的先后顺序是A ．③②④①B ．③②①④C ．②①③④D ．①②③④【答案】C【解析】 小明将凸透镜紧靠书上的一幅卡通图片，说明物距小于一倍焦距，凸透镜成的虚像是放大的，物体离凸透镜越近，像越接近物体的大小，也就是成的虚像越小，故先看到②，当在一倍焦距远离凸透镜的过程中，看到的像逐渐变大，当大于一倍焦距时，成倒立的像，即看到的为①，继续远离大于2倍焦距时，看到的是倒立缩小的实像，即为③，成实像时，物距越远，像越小．因此最后看到的是④，故四个像的顺序为②①③④．故选C.7．小军做凸透镜成像规律的实验时，将焦距为10cm 的凸透镜固定在光具座上50cm 刻度线处，光屏和点燃的蜡烛分别位于凸透镜两侧，蜡烛放置在35cm 刻度线处，如图所示。

凸透镜成像的规律一、单选题(共10道，每道10分)1.在探究凸透镜成像规律时，已知凸透镜的焦距为10cm，当物体离透镜的距离为45cm时，成的像是( )A.正立放大的虚像B.倒立缩小的实像C.正立缩小的实像D.倒立放大的实像答案：B解题思路：已知f=10cm，u=45cm大于2f，所以此时成倒立缩小的实像。

故A、C、D错误，B正确。

故选B。

试题难度：三颗星知识点：凸透镜成像的规律2.在凸透镜成像中，若得到一个与物体在凸透镜同侧的像，则这个像一定是( )A.缩小、正立的虚像B.放大、正立的虚像C.缩小、倒立的实像D.放大、倒立的实像答案：B解题思路：由凸透镜成像的规律可知，只有当u<f时，才会得到与物体在凸透镜同侧的像，并且像的特点是正立、放大、虚像。

故选B。

试题难度：三颗星知识点：凸透镜成像的规律3.把高4cm的发光棒立于焦距为5cm的凸透镜前，在凸透镜后的光屏上成6cm高的像，物体离凸透镜的距离可能是( )A.12.5cmB.7.5cmC.4.5cmD.10cm答案：B解题思路：物和像在凸透镜异侧，说明是实像，像的高度是6cm大于物体的高度，说明成的是倒立放大的实像，所以物距大于1倍焦距小于2倍焦距，即物距大于5cm小于10cm，故选B。

试题难度：三颗星知识点：凸透镜成像的规律4.物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能为( )A.46cmB.36cmC.26cmD.16cm答案：D解题思路：当在光屏上成倒立放大的实像时，此时像距大于2倍焦距，设焦距为f，则，故选D。

试题难度：三颗星知识点：凸透镜成像的规律5.当物体从距凸透镜1.5倍焦距处，沿主光轴移向3倍焦距处的过程中，物体的像将( )A.逐渐变大B.逐渐变小C.先增大后减小D.先减小后增大答案：B解题思路：当物体从距凸透镜1.5倍焦距处，沿主光轴移向3倍焦距处的过程中成实像，成实像时，物远像近像变小，所以A，C，D错误，B正确。

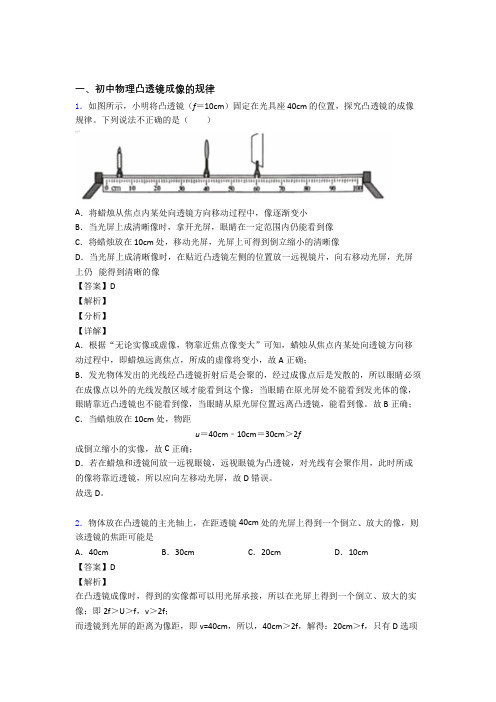

一、初中物理凸透镜成像的规律1．如图所示，小明将凸透镜（f＝10cm）固定在光具座 40cm 的位置，探究凸透镜的成像规律。

下列说法不正确的是（）A．将蜡烛从焦点内某处向透镜方向移动过程中，像逐渐变小B．当光屏上成清晰像时，拿开光屏，眼睛在一定范围内仍能看到像C．将蜡烛放在 10cm 处，移动光屏，光屏上可得到倒立缩小的清晰像D．当光屏上成清晰像时，在贴近凸透镜左侧的位置放一远视镜片，向右移动光屏，光屏上仍能得到清晰的像【答案】D【解析】【分析】【详解】A．根据“无论实像或虚像，物靠近焦点像变大”可知，蜡烛从焦点内某处向透镜方向移动过程中，即蜡烛远离焦点，所成的虚像将变小，故A正确；B．发光物体发出的光线经凸透镜折射后是会聚的，经过成像点后是发散的，所以眼睛必须在成像点以外的光线发散区域才能看到这个像；当眼睛在原光屏处不能看到发光体的像，眼睛靠近凸透镜也不能看到像，当眼睛从原光屏位置远离凸透镜，能看到像。

故B正确；C．当蜡烛放在10cm处，物距u＝40cm﹣10cm＝30cm＞2f成倒立缩小的实像，故C正确；D．若在蜡烛和透镜间放一远视眼镜，远视眼镜为凸透镜，对光线有会聚作用，此时所成的像将靠近透镜，所以应向左移动光屏，故D错误。

故选D。

2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f＞U＞f，v＞2f；而透镜到光屏的距离为像距，即v=40cm，所以，40cm＞2f，解得：20cm＞f，只有D选项符合条件．故选D ．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．当物体距凸透镜8厘米时，在透镜的另一侧光屏上成一个清晰放大的像，若是将凸透镜向光屏方向移动2厘米，则在光屏上又成一个清晰像，那么这透镜的焦距f 为A ．2厘米＜f ＜4厘米B ．4厘米＜f ＜5厘米C ．5厘米＜f ＜8厘米D ．无法确定【答案】B【解析】【分析】【详解】物体离凸透镜8cm 时，在透镜的另一侧得到一个倒立的、放大的实像，2f>u>f ，所以， f <8cm 2<f ，即4cm <f <8cm−−−−−①；由“保持物体与光屏的位置不变，把凸透镜向光屏方向移动2cm ，则在光屏上又成一清晰的缩小的像”，可知u=10cm>2f ，即f<5cm−−−−②，综上所述，由①②可4cm<f<5cm.故ACD 错误，B 正确．故选B.4．物体放在凸透镜前30厘米处；在透镜另一侧距离透镜20厘米的光屏上成清晰实像。

一、初中物理凸透镜成像的规律1．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．【答案】B【解析】【分析】【详解】圆柱体的右边Q在f和2f之间，所成的像是倒立放大的实像；圆柱体的左边P在2f以外，所成的像是倒立缩小的实像．当u＞f时，物距减小，像距变大像变大．右边的像距比左边的像距远，符合要求的只有图B．2．将一物体放在凸透镜前，使物距依次为6cm、18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式A．f＜6cm B．6cm＜f＜18cmC．9cm＜f＜12cm D．18cm＜f＜24cm【答案】C【解析】【分析】【详解】当物距为6cm时，成放大的虚像，所以f＞6cm．当物距等于18cm时，成放大的实像，即物距在一倍到二倍焦距之间，则9cm＜f＜18cm．当物距等于24cm时，成缩小的实像，所以24cm＞2f，则f＜12cm．故：9cm＜f＜12cm，C符合题意．选C．【点睛】重点是凸透镜成像规律的应用，关键是根据每次成像时的特征，列出相应的不等式，综合求解．3．如图所示，光屏上得到一个清晰的像，此时蜡烛到凸透镜的距离为24cm，则下列说法正确的是（）A ．此时的应用是投影仪，且凸透镜的焦距小于12cmB ．只将凸透镜向左移动，就可以在光屏上得到倒立缩小的像C ．在蜡烛和凸透镜之间放一个近视眼镜，凸透镜和光屏不动，蜡烛向右移动光屏上会成清晰的像D ．将蜡烛移到距离凸透镜18cm ，向右调节光屏到适当位置，在光屏上可能得到放大的像【答案】D【解析】【详解】A ．物距大于1倍焦距小于2倍焦距成倒立放大的实像，应用是投影仪；则2f u f ＜＜；又因为24cm u ，所以24cm 12cm f ＞＞，故A 错误； B ．只将凸透镜向左移，减小物距，此时应该增大像距，且物像之间的距离增大，故光屏向右移动才可以在光屏上得到清晰放大的像，故B 错误；C ．近视眼镜的镜片是凹透镜，对光线由发散作用；若在蜡烛和凸透镜之间放一个近视眼镜时，光线会延迟会聚，所以像会落在光屏的右侧；如果此时蜡烛向右移动，物距减小，像距增大，像会更加远离光屏，光屏应该向右移动才能得到清晰的像，故C 项错误；D ．将蜡烛右移至距离凸透镜18 cm ，由24cm 12cm f ＞＞可知，此时物距仍大于焦距，故向右调节光屏至适当位置，在光屏上仍可能得到清晰放大的像，故D 正确；4．如图所示，纸筒底部中心开一小孔a ，又在a 上下等距的位置再开两个小孔b 、c ，蜡烛放在纸筒前，此时光屏上观察到三个像．在b 、c 两孔处放置两相同的三棱镜，同时移动光屏，到某一位置时光屏上只出现一个清晰的更亮的像．则b 、c 两小孔处三棱镜放置的方式可能是A ．B ．C ．D ．【答案】A【解析】【详解】三棱镜具有偏折光的能力，要想使光都会聚在光屏中心的位置，则在b 、c 两处放置的三棱镜的方式应该是凸透镜的形状（中间厚，边缘薄），故BCD 项不符合题意，A 项符合题意。

一、初中物理凸透镜成像的规律1．某物理兴趣小组在研究凸透镜成像实验时，如图所示，当蜡烛距透镜10cm时，在另一侧距凸透镜6cm处的光屏上得到一个清晰的像，下列说法正确的是（）A．像一定是倒立缩小的实像B．该凸透镜的焦距可能为6cmC．当蜡烛向凸透镜靠近时，像一定会变小D．当蜡烛到透镜的距离是4cm时，无论怎样移动光屏都不可能得到烛焰的像【答案】A【解析】【分析】【详解】A．由题意可知，物体经凸透镜后成的是实像。

物距为10cm，像距为6cm，物距大于像距，此时物体在二倍焦距以外，成的是倒立、缩小的实像，故A正确；B．根据凸透镜成像的规律可知10cm＞2ff＜5cm①此时像成在一倍焦距和二倍焦距之间，即f＜6cm＜2f3cm＜f＜6cm②综合①②得3cm＜f＜5cm故B错误；C．凸透镜成实像时，物近像远像变大，当蜡烛向凸透镜靠近时，像一定会变大，故C错误；D．当蜡烛到透镜的距离是4cm时，如果3cm＜f＜4cm物体在一倍焦距和二倍焦距之间，可以在光屏上成倒立、放大的实像，故D错误。

故选A。

2．物体放在凸透镜的主光轴上，在距透镜40cm处的光屏上得到一个倒立、放大的像，则该透镜的焦距可能是A．40cm B．30cm C．20cm D．10cm【答案】D【解析】在凸透镜成像时，得到的实像都可以用光屏承接，所以在光屏上得到一个倒立、放大的实像；即2f ＞U ＞f ，v ＞2f ；而透镜到光屏的距离为像距，即v=40cm ，所以，40cm ＞2f ，解得：20cm ＞f ，只有D 选项符合条件．故选D ．思路分析：在凸透镜成像时，得到的实像都可以用光屏承接，而虚像则不可以，所以在光屏上得到一个倒立、放大的实像．而凸透镜成倒立、放大的实像时，此时物距大于一倍焦距小于二倍焦距，像距大于2倍焦距，从而可以计算出该透镜的焦距．试题点评：本题通过凸透镜成像情况，根据物距和焦距、像距和焦距的关系解不等式确定凸透镜的焦距范围．因此解答此题要求学生应具备一定的学科综合能力．需要注意的是透镜到光屏的距离为像距．3．在“探究凸透镜成像的规律”时，将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像．则下列相关说法正确的是（ ） ①光屏上成倒立、放大的实像②照相机是利用这一成像原理工作的③该透镜的焦距f 一定满足8cm ＜f ＜15cm④将近视镜片放在蜡烛和凸透镜之间，要使光屏上出现清晰的像，光屏应靠近透镜 A ．只有①和③B ．只有②和④C ．只有②和③D ．只有①和④【答案】C【解析】根据凸透镜成像的规律分析：①将点燃的蜡烛放在距凸透镜30cm 处，在透镜另一侧距离透镜16cm 处的光屏上得到烛焰清晰的像，即物距大于像距，所以成倒立缩小的实像，故①错误；②照相机就是利用凸透镜成倒立缩小的实像的原理制成的，故②正确；③凸透镜成倒立缩小的实像时，物距大于二倍焦距，即30cm 2f >，得：15cm f <； 像距为一倍到二倍焦距之间，即16cm 2f f <<，得：8f cm >，16cm f <； 综合以上条件得：8cm 15cm f ＜＜，故③正确； ④将近视镜片，即凹透镜放在蜡烛和凸透镜之间，由于凹透镜对光线有发散作用，所以像将远离凸透镜，所以要使光屏上出现清晰的像，光屏应远离透镜，故④错误； 故选C ．点睛：凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．4．某班同学在“探究凸透镜成像规律”的实验中，记录并绘制了像到凸透镜的距离v 跟物体到凸透镜的距离u 之间关系的图象，如图所示，下列判断正确的是（ ）A．该凸透镜的焦距是16cmB．把物体从距凸透镜12cm处移动到24cm处的过程中，像逐渐变小C．当u=20cm时成放大的像．投影仪就是根据这一原理制成的D．当u=12cm时，在光屏上能得到一个缩小的像【答案】B【解析】【分析】【详解】A. 根据凸透镜成像的规律，在物体等于二倍焦距时，像距也等于二倍焦距，此时成倒立等大的实像，如图，物距为16cm时，像距也为16cm，即都等于二倍焦距，所以该凸透镜的焦距是8cm，故A错误；B. 由图可知，把物体从距凸透镜12cm处移动到24cm处的过程中，即物距增大时，像距变小，像会逐渐变小，故B正确；u=时，大于二倍焦距，成缩小的像，投影仪根据凸透镜成放大的实像原理制C. 当20cm成，故C错误；u=时，即物距处于一倍到二倍焦距之间，成倒立放大的实像，故D错误．D. 当12cm故选B．【点睛】凸透镜成像规律是常考试的内容，应牢记凸透镜的成像规律，有些同学总是记不住，要下点功夫，可以结合成像光路图进行练习、记忆．5．以下关于实像和虚像的说法，正确的是A．实像不可能与物体是等大的B．实像一定是光发生折射形成的C．虚像在成像时没有光进入人眼D．虚像不能在光屏上呈现【答案】D【解析】【详解】A．凸透镜成像中当物距等于二倍焦距时成倒立等大的实像，故错误；B．小孔成像所成的实像是由光的直线传播形成的，故错误；C．平面镜成虚像时，是平面镜反射的光线进入人的眼睛，故错误；D．虚像不是真实光线会聚而成的，不能在光屏上呈现，故正确。

一、初中物理凸透镜成像的规律1．如图所示，有一圆柱体PQ，放在凸透镜前图示的位置，它所成像P′Q′的形状应该是下列图中的（）A．B．C．D．【答案】B【解析】【分析】【详解】圆柱体的右边Q在f和2f之间，所成的像是倒立放大的实像；圆柱体的左边P在2f以外，所成的像是倒立缩小的实像．当u＞f时，物距减小，像距变大像变大．右边的像距比左边的像距远，符合要求的只有图B．2．小明和小红用焦距相等的相同照相机对小强同学拍照,洗出的底片分别为图中的甲和乙,则A．小红离小强的距离近B．小明和小红离小强的距离相同C．小红要使底片上的像与小明的一样大,小红移动位置后,再减小镜头对底片的距离D．小红要使底片上的像与小明的一样大,小红移动位置后,再增大镜头到底片的距离【答案】D【解析】【分析】【详解】由图知，小红拍的像比小明拍的像小，根据凸透镜成像的规律，成的像越小，此时的物距越大，像距越小．所以小红拍摄时，相机与物体的距离较大．即小明离小强同学的距离近，小红离小强同学的距离远；所以选项AB是错误的；有凸透镜成像规律知，小红要使底片上的像与小明拍的一样大，小红移动位置后，再增大镜头到底片的距离即可，即镜头要往前伸，小明要使底片上的像与小红的一样大，小明移动位置后，镜头要往后缩．所以选项C 错误，D 正确．故选D ．【点睛】要解决此题，除了要知道照相机是根据凸透镜成像原理制成的和需要掌握凸透镜成像的规律．还要知道成实像时的动态变化规律是：物近像远像变大，物远像近像变小．3．在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成 一个清晰的像，则下列说法正确的是（ ）A ．利用了这一原理制成了照相机B ．若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，且像逐渐变大C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像D ．若保持凸透镜位置不变，将蜡烛放在 45 cm 刻度线处，适当移动光屏也能得到一个清晰的像【答案】C【解析】【详解】A ．从图中可以看到，蜡烛物距20cm u =，像距30cm v =，可知u v <，而照相机的是u v >，A 错误；B ．根据凸透镜成像的规律可知，若将蜡烛远离凸透镜，则应将光屏靠近凸透镜才能得到清晰的像，像是逐渐变小的，B 错误；C ．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，根据光路的可逆性，会在光屏上成一个清晰倒立、缩小的像，C 正确；D ．由题意可知10cm f >，若保持凸透镜位置不变，将蜡烛放在45 cm 刻度线处，此时5cm u =，u f <，会成正立放大的虚像，适当移动光屏是不能得到清晰的像，D 错误．4．凸透镜成像实验中，移动物体到某位置时，能在光屏上成清晰放大的像，则下面说法正确的是A ．将物体靠近透镜后，无论如何移动光屏，光屏上都不能呈现物体的像，则一定成虚像B ．保持透镜位置不变，将物体和光屏位置互换，一定可以在光屏上得到清晰缩小的像C ．如果物体靠近透镜，仍要在光屏上得到清晰的像，光屏必须远离透镜且光屏移动距离小于物体移动距离D ．将透镜遮挡一部分，则一定不能成完整的像【答案】B【解析】【详解】A ．由题意可知，移动物体到某位置时，能在光屏上成清晰放大的像，说明此时2f u f >>，2v f >；将物体靠近透镜后，只要物距仍在2f u f >>这个范围，此时只需要把光屏远离凸透镜，还可以成放大的实像；故A 项错误；B ．保持透镜位置不变，将物体和光屏位置互换后，此时2f v f >>，2u f >，故此一定可以在光屏上得到清晰缩小的像；故B 项正确；C ．物体靠近透镜即物距减小，像距增大，光屏应远离透镜，当2u f >时光屏移动距离小于物体移动距离，当2f u f >>时光屏移动距离大于物体移动距离，故C 项错误；D ．凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，当将透镜的下半部分挡住后，整个物体发出的光虽有一部分被挡住，但总会有一部分光通过上半部分凸透镜而会聚成像，因此，像与原来相同，仍然完整；由于透镜的一半被遮住，因此折射出的光线与原来相比减少了一半，故亮度会减弱，像会变暗。

一、初中物理凸透镜成像的规律1．如图所示的四种现象中，有关叙述正确的是（）A．让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜12. 0厘米，若将透镜远离白纸则光斑变小，则焦距可能小于12. 0厘米也可能大于12. 0厘米B．手影是光的直线传播形成虚像，它不是能量的聚集C．水中铅笔看起来变弯折是由于光的折射形成的D．我们看到塔在水中形成倒影是由于光在同种均匀介质中沿直线传播而成的等大虚像【答案】C【解析】【分析】【详解】A．让凸透镜正对太阳，后面放一张白纸，在白纸上形成了较大的光斑，此时光斑离透镜12. 0厘米，若将透镜远离白纸则光斑变小，根据凸透镜三条特殊光线，平行于主光轴的光线经凸透镜折射后通过焦点，太阳光是相当于平行光的，所以白纸越靠近凸透镜，光斑越大，则焦距是大于12.0cm的，A错误；B．手影是光的直线传播所形成的暗区，不是物体的像，B错误；C．水中铅笔看起来变弯折是由于光从水中斜射向空气时，发生折射形成的，C正确；D．我们看到塔在水中形成倒影是由于光在水面发生反射形成的，不是由于光在同种均匀介质中沿直线传播而成的等大虚像，D错误。

故选C。

2．如图是用来研究凸透镜成像规律的实验装置示意图,当蜡烛和透镜放在图示位置时，通过移动光屏，可以在光屏上得到与物体等大的像．若透镜位置不变，将蜡烛移到刻度为30cm处，则（）A．A．移动光屏，可以在屏上得到倒立放大的像B．移动光屏，可以在屏上得到倒立缩小的像C．移动光屏，可以在屏上得到正立放大的像D．不论光屏移到什么位置，都不能在屏上得到清晰的像【答案】D【解析】由题意可知，当物距为30cm时，可以在光屏上得到与物体等大的像，所以f=15cm；将蜡烛移到刻度为30cm处时，物距为10cm，即u＜f，所以应该成正立、放大的虚像，故在光屏上看不到；故选D．3．两平面镜AM，AN之间的夹角为90°，凸透镜的主光轴恰好是该直角的角平分线，凸透镜的光心为O，A点恰好是凸透镜的焦点，光源S位于主光轴上，通过该系统，光源S 所成的像为（）A．四个虚像，三个实像B．四个虚像，一个实像C．三个虚像，一个实像D．三个虚像，两个实像【答案】B【解析】【详解】S通过两个平面镜成3个虚像，（因为其中两个重合了），分别是S1、S2、S3；S1、S2分别在凸透镜的焦点处，则不能成像，只有S3在凸透镜的焦点以外，且通过凸透镜的光心，可以成一个实像S4；S在凸透镜的焦点以内，由u＜f，成正立放大的虚像S′；综上分析，通过该系统，光源S 所成的像有四个虚像，一个实像。
