牵引变电所巡视作业技术标准

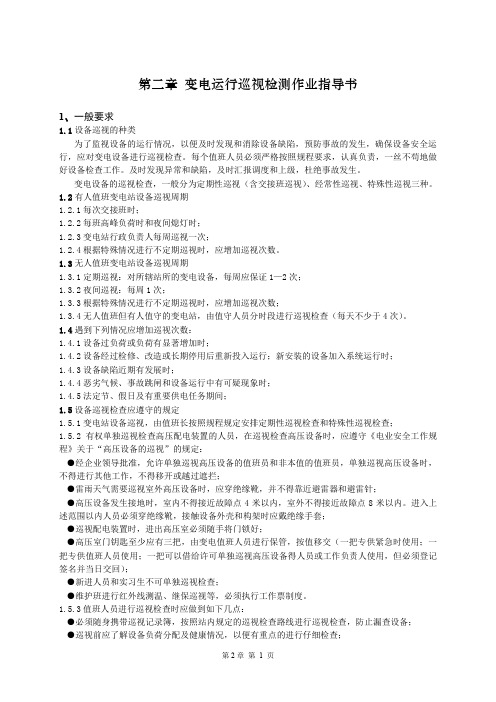

第二章变电运行巡视检测作业指导书1、一般要求1.1设备巡视的种类为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故的发生，确保设备安全运行，应对变电设备进行巡视检查。

每个值班人员必须严格按照规程要求，认真负责，一丝不苟地做好设备检查工作。

及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。

变电设备的巡视检查，一般分为定期性巡视（含交接班巡视）、经常性巡视、特殊性巡视三种。

1.2有人值班变电站设备巡视周期1.2.1每次交接班时；1.2.2每班高峰负荷时和夜间熄灯时；1.2.3变电站行政负责人每周巡视一次；1.2.4根据特殊情况进行不定期巡视时，应增加巡视次数。

1.3无人值班变电站设备巡视周期1.3.1定期巡视：对所辖站所的变电设备，每周应保证1—2次；1.3.2夜间巡视：每周1次；1.3.3根据特殊情况进行不定期巡视时，应增加巡视次数；1.3.4无人值班但有人值守的变电站，由值守人员分时段进行巡视检查（每天不少于4次）。

1.4遇到下列情况应增加巡视次数：1.4.1设备过负荷或负荷有显著增加时；1.4.2设备经过检修、改造或长期停用后重新投入运行；新安装的设备加入系统运行时；1.4.3设备缺陷近期有发展时；1.4.4恶劣气候、事故跳闸和设备运行中有可疑现象时；1.4.5法定节、假日及有重要供电任务期间；1.5设备巡视检查应遵守的规定1.5.1变电站设备巡视，由值班长按照规程规定安排定期性巡视检查和特殊性巡视检查；1.5.2有权单独巡视检查高压配电装置的人员，在巡视检查高压设备时，应遵守《电业安全工作规程》关于“高压设备的巡视”的规定：●经企业领导批准，允许单独巡视高压设备的值班员和非本值的值班员，单独巡视高压设备时，不得进行其他工作，不得移开或越过遮拦；●雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针；●高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内。

.高速铁路牵引变电岗位作业标准————————————————————————————————作者：————————————————————————————————日期：高速铁路牵引变电所岗位作业标准目录前言 (5)1范围 (6)2规范性引用文件 (6)3值班作业标准 (6)4牵引变电所交接班作业标准 (7)5牵引变电所巡视作业标准 (9)6牵引变电所验电接地作业标准 (12)7牵引变电所工作票标准 (13)8牵引变电所要令消令标准 (15)9牵引变电所检修作业标准 (16)10牵引变电所倒闸作业标准 (17)附录A：牵引变电所倒闸作业标准用语 (21)前言本标准针对高速铁路牵引变电所作业实际，参照《铁路技术管理规程》、《牵引变电所安全工作规程》、《牵引变电所运行检修规程》和有关规章的规定，对牵引变电所值班作业进行了明确和规定。

、高速铁路牵引变电岗位作业标准1范围本标准规定了牵引变电所值班岗位作业的基本要求和作业程序、作业内容和有关安全要求。

本标准适用于牵引变电所值班员人员岗位。

本文牵引变电所包括分区所、AT所、开闭所及开关站。

2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

《铁路技术管理规程》、《牵引变电所安全工作规程》、《牵引变电所运行检修规程》3值班作业标准3.1值班基本要求3.1.1牵引变电所值班人员应接受供电调度统一指挥，保证安全、可靠、不间断供电。

3.1.2熟悉设备性能和一、二次接线图，掌握设备运行现状，监视仪表指示及设备运行。

3.1.3正确执行供电调度命令，按规定进行倒闸作业，办理检修工作票，并做好安全措施。

3.1.4每日18：00按规定及时、正确地填写各种运行记录及报表并向生产调度汇报。

3.1.5发现设备故障、缺陷或事故时，应迅速、妥当处理，及时、准确地将有关信息报告给相关部门。

牵引变电所作业标准值班标准化一、交班准备１、整理检查各种表报记录，清点工具、仪表、资料，并放置整齐。

２、用干净布清扫配电盘（包括整流装置）内外操作手柄，继电器、光字牌外壳的浮灰，打扫室内（包括高压室、电容室、远动室）及过道卫生。

３、校正模拟盘设备状态。

４、询问供电调度在即将进行的交接班时间内有否倒闸作业，若有倒闸作业，不能进行交接班。

５、交班助理值班员陪同接班人员巡视设备，介绍本班设备运行状况，并帮助接班人员在巡视时做一些辅助性工作（如开关机构箱、端子箱门等）６、交班完毕，双方签字，交班者退勤。

二、接班１、接班人员应提前十五分钟到达控制室做好接班准备，值班人员着装应整齐，不得穿拖鞋和裙子接班、值班。

２、交班值班员向接班者讲述本班所做的工作和遗留工作、设备情况及有关命令指示，回答接班人员的询问。

３、接班人员认真翻阅本班休班以来的表报记录、命令指示，交接双方人员共同核对模拟盘，接班人员有不清楚的地方要提出询问，交班要彻底，接班要清楚。

４、接班人员接班时要清点图纸、资料，检查试验工具、仪表、钥匙、劳动保护用品及安全用具是否齐全良好。

５、交接清楚后，双方签字，交班者退勤，接班者开始值班，并向供电调度报告接班完毕和接班中发现的缺陷，填写或检查核对设备缺陷记录，同时校对时间。

三、值班１、当班人员应佩带臂章标志并面对控制盘而坐，坐态端庄、严肃，随时严密监视仪表、信号显示情况，夜间值班时要将面向室外高压设备区的窗帘拉开，以便监视设备运行状态。

２、当班人员认真履行职责，坚守岗位，正确执行供电调度的命令，按时、正确、仔细地填写各种表报记录并及时上报。

每日１８时计算当日负荷；每月５日、１５日、２５日零时至２４时抄表作负荷曲线；２６日１８时抄表计算供电月报。

３、当班人员班前班中禁止饮酒，班中不准睡觉，不准会客闲谈，不准喧哗打闹，不看与值班业务无关的书籍、刊物，不干与值班无关的事，值班员短时离开控制室必须征得供电调度或助理值班员的同意，助理值班员未经值班员的同意不得离开控制室。

巡视项目一、变压器变电站巡视检查内容和技术标准巡视检查内容办理标准1、检查油平和温度计指示能否正常，储 1. 油平和温度计指示不正常改换温度油柜的油位与温度能否对应，各部位能否表；储油柜的油位与温度不对应，放油有渗油、漏油现象。

或注油；各部位是如有渗油、漏油现象2、套管油位能否正常，套管外面有无破进行检修。

损裂纹、严重油污、放电印迹及其余异样 2. 套管油位不正常，放油或注油；套管现象。

外面有损坏裂纹应进行改换；严重油污3、变压器音响能否正常。

正常运行的变应进行擦抹及检修；有放电印迹及其余压器发出平均的“嗡嗡” 声，应无深重的异样现象应剖析原由，做出办理方案。

过载惹起的“嗡嗡” 声，无内部过电压或3、关于 3 中办理标准局部放电打火的“吱吱” 声；无内部零件1）变压器音响不正常应进行试验剖析后松动、穿芯螺丝不紧、铁芯硅钢片振动的进行检修。

“萤萤” 声；无系统短路时的大噪音；无2）冷却器、电扇不正常进行检修或改换。

大动力设备启动或有谐波设备运行的“哇3）吸湿器破坏进行检修或改换，吸附剂哇”声等。

不干燥变色改换。

1）各冷却器的手感温度能否邻近，电扇4）压力开释器或安全气道及防爆膜破坏运行能否正常。

进行检修或改换2）吸湿器能否完满，吸附剂能否干燥。

5）各控制箱和二次端子箱应关严，有无3）引线、电缆、母线有无发热现象。

锈蚀；若受潮应采纳防潮举措。

4）压力开释器或安全气道及防爆膜是6）变压器室的门、窗、照明若不完满，否完满房子漏水，温度不正常，通风设备不完5）有载分接开关的分接地点及电源指好，应进行检修。

示能否正常。

7）电扇运行不正常应进行检修，系电源6）气体继电器内有无气体故障应检修电源设备。

7）各控制箱和二次端子箱能否关严，有二、断路器（少油、真空、FS6）无锈蚀现象，有无受潮。

8）干式变压器的外面表面有无积污。

9）变压器室的门、窗、照明能否完满，房子能否漏水，温度能否正常，通风设备能否完满。

10）电扇运行正常，无停转或异样振动，当上层油温65℃、绕组温度80℃时应启动；如未启动，应将切换开关切至手动启动电扇。

电气（变电）运行巡视检测作业指导书一、一般要求㈠设备巡视的种类为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故的发生，确保设备安全运行，应对变电设备进行巡视检查。

每个值班人员必须严格按照规程要求，认真负责，一丝不苟地做好设备检查工作。

及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。

变电站设备的巡视检查，一般分为正常巡视、全面巡视、熄灯巡视及特殊巡视四种。

㈡有人值班变电站设备巡视周期1、每次交接班时；2、每班高峰负荷时和夜间熄灯时；3、变电站负责人每周巡视一次；4、根据特殊情况进行不定期巡视时，应增加巡视次数。

㈢无人值班变电站设备巡视周期1、定期巡视：对所辖的变电设备，巡操人员每周应保证1次；2、夜间巡视：每月2次，由巡操人员进行；3、根据特殊情况进行不定期巡视时，应增加巡视次数；4、无人值班但有人值守的变电站，由值守人员分时段进行巡视检查，一般每天巡视2次，早晚各一次，巡操人员每月应保证2次。

㈣遇到下列情况应增加巡视次数：1、设备过负荷或负荷有显著增加时；2、设备经过检修、改造或长期停用后重新投入运行；新安装的设备加入系统运行时；3、设备缺陷近期有发展、变化时；4、恶劣气候、事故跳闸和设备运行中有可疑现象时；5、法定节、假日及有重要供电任务期间；㈤设备巡视检查应遵守的规定1、变电站设备巡视，由值守人员或巡操队员按照规程规定进行定期性巡视检查和特殊性巡视检查；2、有权单独巡视检查高压配电装置的人员，在巡视检查高压设备时，应遵守〈〈国家电网公司电力安全工作规程》关于“高压设备的巡视”的规定：⑴经企业领导批准，允许单独巡视高压设备的值班员和非本值的值班员，单独巡视高压设备时，不得进行其他工作，不得移开或越过遮拦；⑵雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针；⑶高压设备发生接地时，室内不得接近故障点4米以内，室外不得接近故障点8米以内。

进入上述范围以内人员必须穿绝缘靴，接触设备外壳和构架时应戴绝缘手套;⑷巡视配电装置时，进出高压室必须随手将门关好；⑸新进人员和实习生不可单独巡视检查；⑹检修班（巡操队）进行红外线测温、继保巡视等，必须执行工作票制度。

普速铁路牵引变电所巡视标准化作业指导书第一部分 适用范围1.本作业指导书适用于管内普速铁路牵引变电所、开闭所、开关站、分区所标准化巡视作业。

2.本作业指导书中一般巡视项目是指电气设备巡视检查的共同内容；特殊巡视项目是指不同电气设备应注意的巡视重点。

3.本作业指导书中值班员适用于有人值班变电所值班员、无人值班变电所值守员，助理值班员适用于有人值班变电所助理值班员、无人值班变电所备守员。

第二部分 作业内容1.正常巡视，包括交接班、班中、熄灯巡视。

2.特殊巡视。

3.填写巡视记录。

第三部分 作业标准一、巡视方法1.听：有无异声。

2.闻：有无异味。

3.看：油色、油位、油温、气压是否正常，有无渗、漏油，接点有无发热，瓷件有无裂纹，冷却系统是否正常，仪表显示是否正确等。

4.温度检测：必要时，通过手持式红外测温仪对发热部件进行检查、确认。

二、一般巡视项目及标准1.绝缘子本体清洁，无破损和裂纹，无放电痕迹，瓷釉剥落面积不得超过300mm2。

2.电气连接部分（引线、二次接线）应连接牢固，接触良好，无过热、过紧或过松现象；连接线无散股、断股。

3.运行设备音响正常，无异味。

4.充油设备油标、油阀、油位、油温、油色正常，充油、充气设备无渗漏、喷油现象。

充气设备的气压、气体状态正常。

5.设备安装牢固，无倾斜，外壳应无严重锈蚀，接地良好，基础、支架应无严重破损和剥落。

6.所内排水良好，防小动物措施完善，设备区房屋应无渗、漏水现象。

7.设备室和围栅应锁闭。

三、特殊巡视项目及标准（一）主变压器1.瓦斯继电器内有无气体，温度指示是否正常。

2.防爆管的隔膜应完整，玻璃无破裂，密封良好。

3.冷却装置、风扇电机是否齐全，手动开启风扇观察运行是否正常，散热器蝶阀全部开启。

4.呼吸器主体内应无油，干燥剂颜色正常，吸潮变色部分未超过50%。

5.回流线应连接良好，零序设备运行正常。

（二）SF6断路器1.操作机构箱密封良好。

2.分、合闸指示器应与实际运行状态相符。

变配电电工巡视检查相关制度和要求一般包括以下几个方面：
1. 相关制度：
- 巡视检查组织机构制度：明确巡视检查的组织架构、人员职责和权限。

- 巡视检查工作程序制度：规定巡视检查的流程、步骤和时间节点。

- 巡视检查记录制度：要求对巡视检查的结果进行记录和归档。

- 巡视检查报告制度：要求对巡视检查结果进行总结、分析和报告。

2. 要求：
- 定期巡视检查：要求有定期的巡视检查计划，并按照计划进行巡视检查。

- 巡视检查全面性：要求对变配电系统的各个方面进行全面检查，包括设备运行状态、线路连接情况、绝缘状况、接地情况等。

- 巡视检查及时性：要求对发现的问题及时进行处理和整改，并对整改情况进行跟踪和复查。

- 巡视检查记录准确性：要求对巡视检查的结果进行准确记录，包括问题描述、整改措施和整改完成情况等。

- 巡视检查报告规范性：要求对巡视检查结果按照规定格式进行报告，并及时上报给相关负责人。

以上是一般性的变配电电工巡视检查相关制度和要求，具体的制度和要求可能会根据不同的地区和工作要求有所差异。

建议在具体的工作中，根据相关法规、标准和规范，结合实际情况进行制定和执行。

变电站巡视检查工作标准
1、设备巡视是掌握设备运行情况,及时发现设备缺陷,消除事故隐患,保证安全可靠运行的重要措施、变电运行人员应按时认真巡视设备。

2、值班人员巡视高压设备时,不得进行其他工作,不得移开或越过遮栏。

3、雷雨天气需要巡视室外高压设备时,应穿绝缘靴,并不得靠近避雷器和避雷针。

4、高压设备发生接地时,室内不得接近故障点4米以内,室外不提接近故障点8米以内、进入上述范围人员必须穿绝缘靴,接触设备的外壳和架构时,应戴绝缘手套。

5、设备巡视检查项目和标准按照中的有关规定进行、采用看、听、嗅、摸、测等方法,综合分析设备运行状况。

1 看:设备的油色、油位、导电的各连接部分,瓷件及机械部分有无异常及损坏。

2听:设备声音是否正常。

3 嗅:设备有无焦臭等异常气味。

4 摸:运行设备外壳(接地部分)温度有无异常。

5测:导电部分接触面发热情况。

牵引变电所巡视作业技术标准
附件一：所需工具、备品、仪器仪表明细表：交接班用工具材料明细表 附件二：设备巡视作业技术标准 一、主变压器的巡视检查项目和标准：【含 10KV 电力变压器】
二、互感器的巡视检查项目和标准：
三、真空断路器的巡视检查项目和标准：
4 填写技术台
帐（20 分） 1.设备巡视中发现的缺陷及时填写设备缺陷记 录。

2.设备巡视中发现的设备缺陷及时向供电调度
等相关部门汇报并在《值班记录》中进行记录。

1.巡视发现的设备缺陷未填写《设备 缺陷记录》扣 3 分；设备缺陷向有关 部门汇报未填写《值班记录》扣 3 分。

2.设备缺陷记录填写不符合填写标 准每项扣 1 分。

SF6
五、隔离开关的巡视检查项目和标准：【电动、手动及真空负荷开关】
六、电容器的巡视检查项目和标准：
七、电抗器的巡视检查项目和标准：
八、抗雷圈的巡视检查项目和标准：
九、避雷针及避雷器的巡视检查项目和标准：
十、阀组的巡视检查项目和标准：
序号项目标准
十一、母线的巡视检查项目和标准：
十二、保护测控盘的巡视检查项目和标准：【含模拟盘、后台机】
十三、端子箱的巡视检查项目和标准：
十四、交直流盘及蓄电池组的巡视检查项目和标准：
十五、动补保护控制柜的巡视检查项目和标准：
YH
十七、智能在线验电装置的巡视检查项目和标准：
十八、电缆的巡视检查项目和标准：
十九、交接班的其它巡视检查项目和标准：。
