通州文化旅游区10片区农民安置房项目E地块CFG桩施工方案

CFG桩基施工方案三篇篇一：CFG桩基施工方案编制依据第一节甲方提供的施工图第二节主要规程规范一、国家：1、《建筑地基基础工程施工质量验收规范》（GB50202-20XX）；2、《建筑地基基础设计规范》（GB50007-20XX）；3、《混凝土结构工程施工质量验收规范》（GB50204-20XX）；4、《混凝土结构设计规范》（GB50010-20XX）；5、《工程测量规范》（GB50026-20XX）。

二、行业：1、《建筑地基处理技术规范》（JGJ79-20XX）;2、《建筑机械使用安全技术规程》（JGJ33-20XX）;3、《钢筋焊接及验收规程》（JGJ18-20XX）；4、《施工现场临时用电安全技术规程》（JGJ46-20XX）；5、《基桩低应变检测技术规程》（JGJ/T93-20XX）；第三节主要标准1、《建筑工程施工质量验收统一标准》（GB50300-20XX）；2、《混凝土质量控制标准》（GB50164-20XX）；3、《混凝土强度检验评定标准》（GBJ108-20XX）；4、《建筑施工安全检查标准》（JGJ59-20XX）；第四节国家、地方有关法规1、《中华人民共和国建筑法》（19XX年3月1日起实施）；2、《中华人民共和国合同法》（19XX年10月1日起实施）；3、《中华人民共和国安全生产法》（20XX年11月1日起实施）；4、《建设工程质量管理条例》（20XX年1月30日起实施）；5、公司的相关质量、安全管理规定。

第二章工程概况第一节工程概况本工程为XX市煤XX道XX片区XX城中村改造工程，工程地点位于XX省平XX 市煤XX道西环路与北环路交叉口，占地约128亩，工程用地北至北环路，西至西环路，东至富盈街，南至公园用地幸福渠。

该工程是XX市20XX年重点工程，总建筑面积：284200平方米（分两个地块，0-14-13-05地块建设用地面积52713.9㎡，建筑面积177680㎡，地上建筑面积140440㎡，地下车库建筑面积37240㎡；0-14-13-04地块建设用地面积30892.6㎡，建筑面积106520㎡，地上建筑面积87620㎡，地下车库建筑面积18900㎡），0-14-13-4号地块有5栋住宅楼，一栋商业楼.11#楼为地下一层，地上23层，地下负一层层高4.35米，一层层高5.6米，二层层高4.2米，其余各层层高均为3米。

CFG工程桩施工专项方案一、项目背景CFG（Continuous Flight Auger）桩是一种常用的地基工程桩，其施工方法相对于其他桩基建设方式更为高效、经济。

因此，在城市建设和工业园区等区域内，CFG桩逐渐取代了其他桩基工程。

本方案针对CFG桩施工过程中的问题做出详细阐述，以便在施工过程中充分发挥CFG桩的优势。

二、施工方案2.1 前期准备在施工前，首先需要进行现场勘查，明确施工所需的具体工程序列和安全控制措施。

具体如下：1.清理现场：清理现场上的垃圾和杂草，保持施工区域清洁干净，确保施工安全。

2.测量标高：根据图纸设计要求，测量CFG桩的钻孔位置和标高，确保施工的准确性和精度。

3.建立施工平台：建立施工平台，确保施工人员操作平台和桩台时平稳无摇动。

2.2 施工流程在前期准备完毕之后，可以开始进行CFG桩的施工。

施工流程如下：1.确定钻孔位置：根据测量结果，在施工平台上确定CFG桩的钻孔位置。

2.钻孔预处理：对钻孔井口作出处置，清除地表的软土和石头等杂质。

3.钻孔：CFG桩的钻孔可以采取旋挖钻机或其他成套设备施工，钻孔深度取决于图纸设计要求。

在钻孔过程中，确保钻孔孔径的垂直度和深度的准确性。

4.构筑钢筋笼：按照CFG桩的设计要求，在钻孔后立即构筑好钢筋笼。

钢筋笼长度、钢筋直径和间距等根据图纸要求施工。

5.灌注混凝土：在钢筋笼施工完毕后，沿钻孔向下一层一层地灌注混凝土，确保CFG桩的质量和稳定性。

6.草坪还原：在CFG桩施工完毕后，要对施工现场进行清理，还原草坪及周围环境。

2.3 安全措施在施工中，安全措施非常重要。

针对CFG桩的施工，我们有以下安全措施：1.使用钻孔机械时，必须合理放置支腿，避免机械失稳。

2.对钻孔过程中产生的泥沙、地下水等物质统一进行收集和处理，避免对周围环境造成污染。

3.钻孔平台必须经过专业技术人员验收合格后，施工人员才能上岗。

4.施工现场应有安全标识和安全防护设施，并配备必要的安全器材。

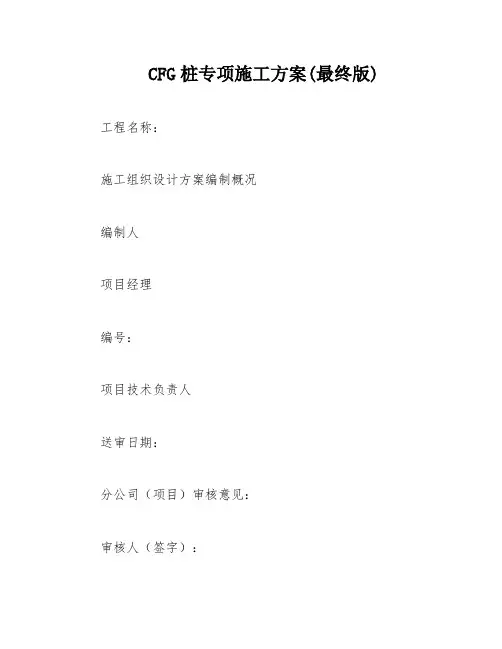

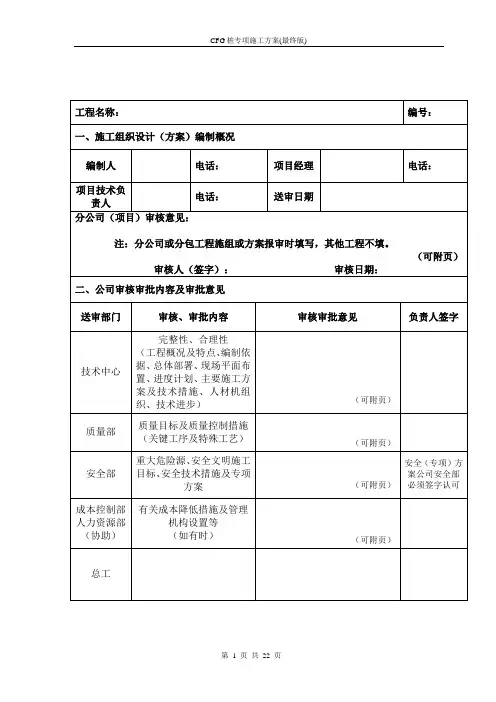

CFG桩专项施工方案(最终版) 工程名称：施工组织设计方案编制概况编制人项目经理编号：项目技术负责人送审日期：分公司（项目）审核意见：审核人（签字）：审核日期：二、公司审核审批内容及审批意见送审部门审核、审批内容：工程概况及特点编制依据总体部署现场平面布置进度计划主要施工方案及技术措施人材机组织技术进步质量目标及质量控制措施关键工序及特殊工艺重大危险源、安全文明施工目标、安全技术措施及专项方案审核审批意见：安全（专项）方案公司安全部必须签字认可负责人签字技术中心质量部安全部成本控制部有关成本降低措施及管理XXX机构设置等（协助）（如有时）总工目录一、工程概况1.1 工程简介该工程是……（简述工程概况）二、编制依据本工程的编制依据包括……三、工程目标本工程的目标是……四、施工部署本工程的施工部署包括……五、施工准备本工程的施工准备包括……六、施工方案本工程的施工方案包括……七、主要人员、劳动力、机械设备、材料进场计划本工程的主要人员、劳动力、机械设备、材料进场计划包括……八、质量保证措施本工程的质量保证措施包括……九、确保工期的技术组织措施本工程的确保工期的技术组织措施包括……十、确保安全文明施工的技术组织措施本工程的确保安全文明施工的技术组织措施包括……十一、雨季施工的技术组织措施本工程的雨季施工的技术组织措施包括……保证工程质量符合国家标准和甲方要求。

2、具体目标：实现每项工程质量指标达到或超过设计要求，确保工程结构稳定、安全可靠、使用寿命长。

3.2安全目标1、总目标：实现施工过程中无人员伤亡、无设备损坏、无财产损失。

2、具体目标：实现现场施工安全管理规范、施工现场环境卫生整洁、设备材料使用规范、工程安全检查制度完善。

3.3进度目标1、总目标：确保工程按计划完成，按时交付甲方。

2、具体目标：实现施工进度符合计划，避免工期延误，确保工程质量和安全的前提下尽可能缩短工期。

四、质量保证措施1、施工前进行充分的技术交底和工艺讲解，确保施工人员理解工程设计和施工要求，避免误操作和质量事故发生。

完整版)CFG桩专项施工方案工程概况：本工程采用水泥粉煤灰碎石桩基工程处理取水泵站泵房地基，共设166根桩，平面为梅花形布置，桩距为1.5m，桩径为0.5m，桩长为6m。

桩底高程为50.6m至51.6m，桩顶高程为56.6m至57.6m，施工总进深为996m。

螺旋钻孔法是本项目采用的施工方法，即利用螺旋钻头的部分刃片旋转切削土层，将被切的土块沿着钻杆上的螺旋叶片带出孔外。

编制依据：本工程的编制依据包括《建筑地基处理技术规范》（79-2012）、《建筑地基基础施工质量验收规范》（GB-2002）、《水利水电工程施工作业人员安全操作规程》（SL 401-2007）、《水利水电工程土建施工安全技术规程》（SL_399-2007）和《水利水电工程施工通用安全技术规程》（SL398-2007）等相关规范。

施工准备：为保证工程质量和进度，树立公司的良好信誉，本项目成立了现场项目经理部，并制定了完善的现场管理制度，明确各项目成员的岗位职责。

施工前，需要认真分析工程设计内容，组织图纸会审，研究工程特点，制定合理完善的施工程序，并调配相应的施工机械。

同时，还需要踏勘现场，安排场区布置和施工工序。

施工人员需要阅读施工图纸、施工组织设计、技术交底、施工规范等技术文件，进行测量放线复核鉴证，并做好水泥、地材的批量化验和配合比试验。

施工人员机械准备：根据进度计划，本工程需要配备16名施工人员，包括2名机长、6名桩机工、3名灌料工和1名电工。

主要机械配置计划包括1台水泥粉煤灰碎石桩机、2台水泥粉煤灰砼输送泵、1台全站仪、1个坍落筒和4组砼试模。

这些机械的用途包括成桩、运输砼、测量、测坍落度和做试块。

本项目采用螺旋钻孔法进行施工，该方法利用螺旋钻头的部分刃片旋转切削土层，并沿螺旋叶片上升带出孔外的土块。

在软塑土层和含水量较大的情况下，可采用叶片螺距较大的钻杆以提高工效；而在可塑或硬塑的土层中，或含水量较小的砂土中，则应采用叶片螺距较小的钻杆，以保证钻进土中的平稳性。

CFG桩施工方案CFG桩是圆形方格框基础的一种，具有高承载力和刚性、适用于砂土和软土地基的优点。

本文将介绍CFG桩施工方案，包含如下内容：1.施工前准备工作2.施工现场安全要求3.具体施工步骤1.施工前准备工作在施工前，应做好如下准备工作：1.1 CFG桩施工方案的编制，应由经验丰富的技术人员完成。

方案中应有动测、静载试验和现场施工过程的记录。

1.2 CFG桩钻机和作业人员的要求。

钻机应具有充足的动力和足够的钻进深度、扭矩和推力。

1.3 CFG桩所要用的材料。

材料应符合国家相关标准。

1.4 确定施工现场的位置和范围，包括周围环境和区域。

因施工现场可能产生的噪声和震动，应考虑附近居民的利益和健康。

2.施工现场安全要求施工现场需要符合相关安全要求，包括以下内容：2.1 工人应穿戴好安全设备，如安全帽、硬帽、工作服、防护靴、防护手套等。

2.2 应设置防护栏杆，保护行人、机动车、非施工人员等。

2.3 钻井设备必须保证质量符合标准，并经过专业人员检测和维护。

3.具体施工步骤3.1 确定钻孔中心线。

首先在相应位置钉上参考点和激光标志线，并将钻孔中心线上每隔1至2米的位置钉上定位钉。

3.2 开始钻孔。

钻进深度达到注桩标高深度，并进行振动，将钢筋笼按设计要求放入孔内。

3.3 浇筑混凝土。

随着 CFG 桩的沉入，混凝土将自然颠动，确保混凝土充分浸透钢筋笼。

3.4 装配桩台。

在 CFG桩固结较好后，可以安装相应的桩台。

3.5 测试桩的质量。

在桩固结大致完成之后，需要对桩进行质量检验，包括动测和静载试验。

以上是 CFG桩施工方案的具体步骤，每一步都需要严格按照方案执行，并检查质量，发现问题及时整改。

CFG桩作为一种颇具优势的基础建设技术，在施工过程中需要充分考虑到现场环境和材料要求，并保障施工过程的安全。

CFG桩专项施工方案及试桩方案一、施工方案1.施工准备阶段在施工准备阶段，需要进行以下工作：（1）组织施工人员，明确各项施工任务和责任；（2）行车作业区域的平整工作，保证施工和运输的顺利进行；（3）准备好必要的施工机械设备，如挖掘机、吊车、打桩机等；（4）准备好施工所需要的材料，如CFG桩、钢筋、混凝土等。

2.CFG桩安装方案（1）确定桩基布置的位置和数量，按照设计要求进行规划；（2）挖掘桩基坑，确保桩基的垂直度和平直度；（3）在桩基底部设置一层砂垫层，并进行压实；（4）根据设计要求确定CFG桩的长度和直径，确定好施工孔口的位置和大小；（5）利用打桩机将CFG桩逐段打入孔口中，直至达到设计要求的深度；（6）将预埋在CFG桩内的钢筋拉伸固定，同时进行混凝土浇筑；（7）浇筑完毕后，进行养护，确保CFG桩的质量。

3.试桩方案（1）确定试桩所选用的CFG桩的长度和直径，按照设计要求确定试桩孔的深度和直径；（2）设置试桩孔的位置和布置，然后进行挖掘工作；（3）将试桩孔中的泥土取样送往试验室进行室内试验，获取土壤的力学性质参数；（4）将CFG桩按设计要求逐段打入试桩孔中，直至达到试桩孔底部或试验所需深度；（5）根据试桩孔中的土壤取样结果，进行静载试验或动测试验，获取CFG桩的承载力和动力特性；（6）试桩完毕后，撤桩并对桩孔进行填充和养护。

二、试桩方案试桩方案主要包括以下内容：1.试桩孔的布置和数量：根据工程设计要求确定试桩孔的布置和数量；2.试桩孔的尺寸和深度：确定试桩孔的直径和深度，以满足试桩所需；3.CFG桩的选择：根据工程要求，选择适合的CFG桩的长度和直径；4.打桩机的选择：根据试桩孔的尺寸和深度，选择合适的打桩机进行试桩作业；5.钢筋的设置和固定：根据试桩要求，预先设置适量的钢筋，并保持固定；6.试桩记录：对试桩过程中的各项数据进行记录，如试桩孔的土层情况、CFG桩的下沉情况等；7.拔桩和桩孔处理：试桩结束后，及时拔出CFG桩并对桩孔进行处理，如填充、养护等。

cfg桩基工程专项施工方案1.1 施工前的资源准备1.1.1 确保施工人员、设备、材料等资源已经准备充分，并且符合相关标准和规范。

1.1.2 确保施工场地已经做好清理及围栏，确保施工安全。

1.2 地质勘察1.2.1 对施工区域进行地质勘察，了解地面情况、地下水情况、地下管线情况等，为施工方案制定提供数据支持。

1.2.2 对施工区域的承载力和沉陷性进行评估，确保后续施工安全可靠。

1.3 设计方案评审1.3.1 对施工所涉及到的工程设计方案进行评审，确保其合理、安全、符合标准和规范。

1.3.2 确保施工方案符合国家、行业标准和规范要求，并符合地方政府的相关管理规定。

二、桩基施工技术要求2.1 桩基类型选择2.1.1 按照设计要求，选择对应的桩基类型，如钻孔灌注桩、阳光桩等。

2.1.2 根据地质情况、承载能力和经济成本等因素进行综合考虑，确定最合适的桩基类型。

2.2 基坑施工2.2.1 按照设计要求进行基坑开挖，并保证其尺寸和平整度符合标准要求。

2.2.2 对基坑周边的支护工程进行合理设计和施工，确保基坑的安全性和稳定性。

2.3 桩基施工工艺2.3.1 按照设计要求进行桩基的制孔、灌注、锚固等工艺操作，确保桩身的质量和稳定性。

2.3.2 对桩基施工中可能遇到的地下水、泥浆等环境进行合理控制和处理，确保施工安全。

2.4 桩基质量检测2.4.1 对桩基施工中的工艺参数、施工过程进行实时监控，保证施工质量。

2.4.2 严格按照项目验收标准对桩基进行检测，确保其符合设计要求和标准规范。

三、桩基施工安全管理3.1 安全生产责任制3.1.1 制定并落实安全生产责任制，明确各级管理人员和施工人员的安全责任和义务。

3.1.2 加强安全生产教育培训，提高施工人员的安全意识和技能水平。

3.2 施工现场管理3.2.1 设立施工现场警示标识，明确施工区域和危险区域，保证施工人员的安全。

3.2.2 对施工现场作业人员进行严格管理，严格执行安全操作规程和操作规范。

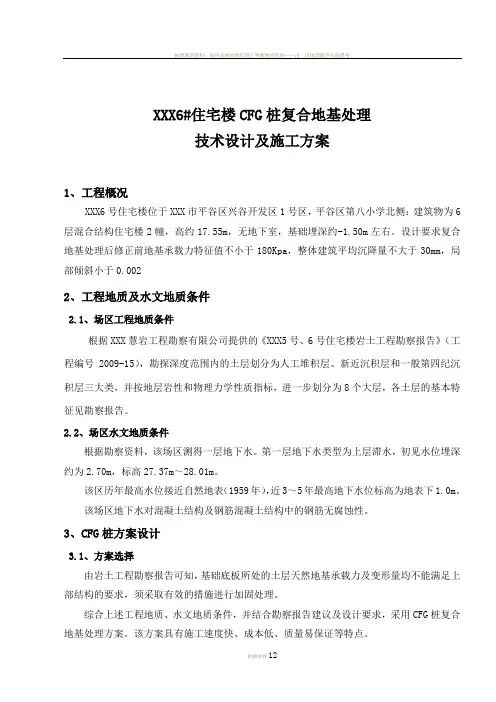

XXX6#住宅楼CFG桩复合地基处理技术设计及施工方案1、工程概况XXX6号住宅楼位于XXX市平谷区兴谷开发区1号区，平谷区第八小学北侧：建筑物为6层混合结构住宅楼2幢，高约17.55m，无地下室，基础埋深约-1.50m左右。

设计要求复合地基处理后修正前地基承载力特征值不小于180Kpa，整体建筑平均沉降量不大于30mm，局部倾斜小于0.0022、工程地质及水文地质条件2.1、场区工程地质条件根据XXX慧岩工程勘察有限公司提供的《XXX5号、6号住宅楼岩土工程勘察报告》（工程编号2009-15），勘探深度范围内的土层划分为人工堆积层、新近沉积层和一般第四纪沉积层三大类，并按地层岩性和物理力学性质指标，进一步划分为8个大层，各土层的基本特征见勘察报告。

2.2、场区水文地质条件根据勘察资料，该场区测得一层地下水。

第一层地下水类型为上层滞水，初见水位埋深约为2.70m，标高27.37m～28.01m。

该区历年最高水位接近自然地表（1959年），近3～5年最高地下水位标高为地表下1.0m。

该场区地下水对混凝土结构及钢筋混凝土结构中的钢筋无腐蚀性。

3、CFG桩方案设计3.1、方案选择由岩土工程勘察报告可知，基础底板所处的土层天然地基承载力及变形量均不能满足上部结构的要求，须采取有效的措施进行加固处理。

综合上述工程地质、水文地质条件，并结合勘察报告建议及设计要求，采用CFG桩复合地基处理方案。

该方案具有施工速度快、成本低、质量易保证等特点。

3.2、设计依据1. XXX慧岩工程勘察有限公司提供的《XXX5号、6号住宅楼岩土工程勘察报告》（工程编号2009-15）（电子版）；2. 设计单位提供的复合地基设计相关参数（2010年5月）；3．《岩土工程勘察规范》GB50021-2001（2009年版）；4.《建筑地基处理技术规范》（JGJ79-2002）；5.《建筑地基基础设计规范》（GB50007-2002）；6.《XXX地区建筑地基基础勘察设计规范》（DBJ01-501-92）；7.《基桩低应变动力检测规程》（JGJ/T93-95）；8.《建筑桩基技术规范》（JGJ94-94）；9．《水泥粉煤灰碎石桩（CFG）复合地基技术规范》Q/TY06-1997；10．《建筑地基基础工程施工质量验收规范》GB50202—2002。

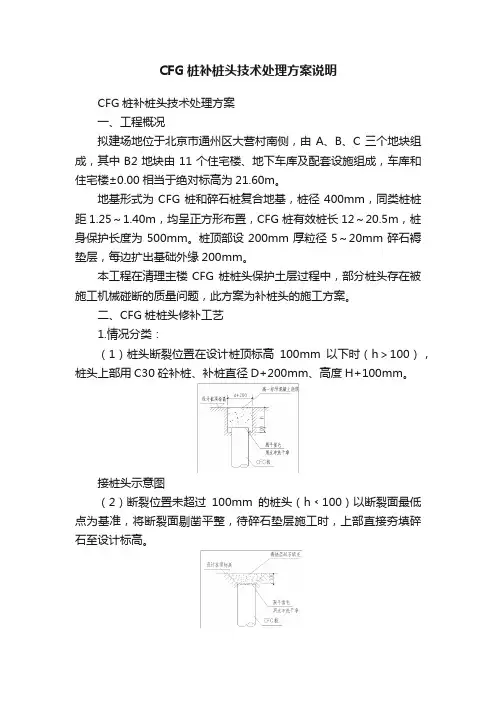

CFG桩补桩头技术处理方案说明CFG桩补桩头技术处理方案一、工程概况拟建场地位于北京市通州区大营村南侧，由A、B、C三个地块组成，其中B2地块由11个住宅楼、地下车库及配套设施组成，车库和住宅楼±0.00相当于绝对标高为21.60m。

地基形式为CFG桩和碎石桩复合地基，桩径400mm，同类桩桩距1.25～1.40m，均呈正方形布置，CFG桩有效桩长12～20.5m，桩身保护长度为500mm。

桩顶部设200mm厚粒径5～20mm碎石褥垫层，每边扩出基础外缘200mm。

本工程在清理主楼CFG桩桩头保护土层过程中，部分桩头存在被施工机械碰断的质量问题，此方案为补桩头的施工方案。

二、CFG桩桩头修补工艺1.情况分类：（1）桩头断裂位置在设计桩顶标高100mm以下时（h＞100），桩头上部用C30砼补桩、补桩直径D+200mm、高度H+100mm。

接桩头示意图（2）断裂位置未超过100mm的桩头（h﹤100）以断裂面最低点为基准，将断裂面剔凿平整，待碎石垫层施工时，上部直接夯填碎石至设计标高。

2.修补步骤：（1）先以断裂面最低点为基准，将断裂面剔凿平整，并用钢丝刷将平面与侧面刷干净。

（2）然后将素水泥浆刷在需修补的桩头桩顶及侧面。

（3）最后将三合板或成品PVC管材做好的圆形套筒固定于桩头后方可浇注混凝土。

（4）浇注砼时，要确保混凝土振捣密实，浇注砼12h后浇水养护并用薄膜包好桩头。

3.修补用砼比原桩体砼高一个标号，砼配合比详见配比单。

三、质量标准及要求：1、桩间土开挖应避免扰动基础持力层土，开挖后的标高须在设计及范规定范围内。

2、挖过程中，严格控制开挖尺寸，避免超挖或二次开挖。

3、不允许横向重锤凿桩，桩头清除允许偏差须符合设计及规范要求。

四、成品保护措施：1、桩清好后，严防重型机械行走或扰动，防止使桩头压松造成桩顶混凝土不成型、断桩。

2、清土采用人工清除，找平，避免断桩及对地基土的扰动。

附（补桩头桩号图）：车库东侧CFG桩（补桩头桩号图）。
