镇海油库设计摘要随着社会经济的进展，石油的储蓄慢慢成为一国能源和经济进展的重要部份。

本设计是在充分了解浙江镇海油库所处地理位置和自然条件的基础上，依照给定的生产作业量和油品的运输方式，对该油库进行的一次常规设计。

以此巩固对知识的把握和应用能力。

本次设计按生产操作，火灾危险程度，经营治理特点将各项设施分区布置，轻油罐区和重油罐区依照标准布置罐位，设置相应的消防系统和捍卫方法。

装卸区的布置要便于生产操作。

采纳输油管、油槽车、油轮等方式运输油品。

生活区设在库外与油库分开布置，以便于平安治理。

本设计由文字说明、数据计算和图纸绘制三大部份组成。

说明部份包括设计原始数据资料、总图布置说明、工艺流程说明、平面安装图说明和人员编制，另外，还有对油库的概述和油库应采纳的平安方法作了介绍。

计算部份包括油罐设计容量的计算、装卸油设施的计算、管路的水力计算、选泵并校核、加热器面积计算和油库消防计算。

其中对油罐加热器面积进行了详细的计算。

画图部份依据计算和各类标准和经济因素，在最大限度知足生产要求的条件下，进行了较为经济合理的布局，并为油库以后的扩建和进展留有余地。

关键词；油库，罐区，输油管，工艺流程图The Design of Zhenhai Petroleum Storage’s TrestleAbstractWith the development of social economic, the store of petroleum has become an important part of a country’s power source and economic. It was conventional designation. The design was with the full under standing of the geographical position and natural condition of Zhejiang Zhenhai petroleum storage and according to the work quantity and the means of the oil transportation. Through this can improve the ability of grasp and use the knowledge. The arrangement of every facility is depended on the operation process, the digress of the fire disaster and the disaster and the characteristic of the management. According to the regulation, arranged the tank position. The loaded and unloaded parts should be convenient for the operation. Adopted various methods to transport the oil, such as petroleum pipeline, oil tanker . For tanking care of safety conveniently，the life and the oil depot will be designed respectively.The designation is composing of the direction part, the calculation and the drawing part.The direction part contains the original material of designation. The general arrangement of drawing, the process flow diagram, the plane installation of the tank farm and the arrangement, which should be adopt.The calculation part contains the volume of the oil tank. The loaded and unloaded facilities, the pipeline of light oil, the choosing and testing of pump, the heater area and fight fire of the oil tank in detail.According to the calculation, all kind of standard and the factor of economy, designed an economic and reasonable composition in the condition of satisfying the requirement of the work. The designation also reserved some area for the oil depot extending in the future.Keywords: oil depot, tank farm, petroleum pipeline, process flow diagram.目录前言................................................................................................ 错误!未定义书签。

1、油库平面布置图设计1）、按油库的业务要求可分为：①储油区储油区主要由是储油罐、防火堤构成。

储油区是油库储存油品的区域，是油库的核心部门，这个区的首要任务是保证储油安全并防止火灾和泄漏。

②装卸区装卸区是油品进出库的一个操作部门。

包括铁路装卸区、水路装卸区、公路装卸区，其主要设施是泵房和装卸器材。

③辅助生产区油库的生产活动需要相应的辅助设施，如锅炉房、变配电间、机修间、材料库等。

④行政管理区该区不仅是行政和业务管理中心，也是是生产管理中心，它的任务是指挥生产、贸易活动、保护油库安全。

石油通向公路的车辆入口（公路装卸区的单独出入口除外）一、二、三级石油库不宜少于2处。

根据油库的功能、大小和地势进行分区进行布置。

要求绘出油库的平面布置图，写出油库平面布置说明。

2）、油罐区平面布置图设计确定油库的总容量和等级：油库单罐容量的计算由《油库设计与管理》或油库设计规范推荐的油罐容量的计算公式，可以求出各种油品的储存容量，用周转系数法的计算公式：s GVKρη=式中sV——某种油品的设计容量，m³；G——该种油品的年周转量，t；ρ——该种油品密度，t/m³；K——该种油品的周转系数；η——油罐的利用系数，粘油为：0.85，轻油为0.95。

（二）确定油库容量、油罐个数、油库的等级表1-3常用油罐类型⑴各种油品需要油罐个数的计算：93#汽油：14419.616795.073.012120000=⨯⨯==ρηK G V s m ³ 97#汽油：88304.1461995.072.010100000=⨯⨯==ρηK G V s m ³ 航空汽油：588694.974695.072.0960000=⨯⨯==ρηK G V s m ³ 0#柴油：19549.1127895.084.01090000=⨯⨯==ρηK G V s m ³ -10#柴油：76961.8490695.084.0950000=⨯⨯==ρηK G V s m ³10#机械油：877065.132189.085.033000=⨯⨯==ρηK G V s m ³20#机械油：3480919.84385.093.032000=⨯⨯==ρηK G V s m ³15#汽油机油：772379.127885.092.033000=⨯⨯==ρηK G V s m ³8#柴油机油：772379.127885.092.033000=⨯⨯==ρηK G V s m ³11#柴油机油： 514919.85285.092.032000=⨯⨯==ρηK G V s m ³25#机械油：9385327.66085.089.031500=⨯⨯==ρηK G V s m ³表2-1 各种油的参数及计算结果⑵油罐的个数与油库的等级利用周转系数法计算出某种油品的设计容量，根据所计算出的各种油品的设计容量，计算出油库的总容量。

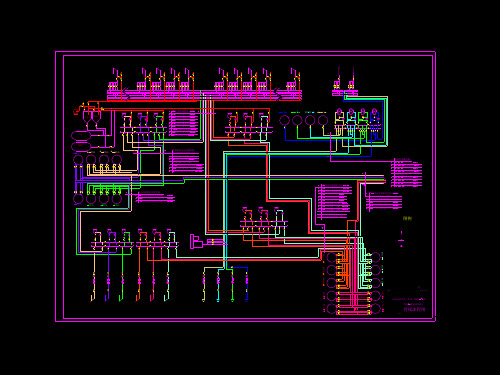

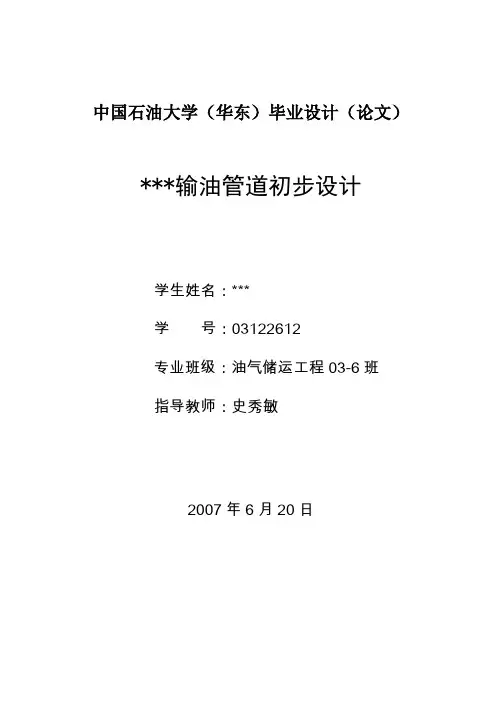

中国石油大学（华东）毕业设计（论文）***输油管道初步设计学生姓名：***学号：********专业班级：油气储运工程03-6班指导教师：***2007年6月20日中国石油大学（华东）本科毕业设计（论文）摘要***管线工程全长440km，年设计最大输量为500万吨，最小输量为350万吨。

管线沿程地形较为起伏，最大高差为32m，经校核全线无翻越点；在较大输量时可热力越站，较小输量时可压力越站。

输油管采用沥青加强级外保护的防腐措施。

全线共设热泵站12座，管线埋地铺设。

管材采用 406.4×7.9，L245的直弧电阻焊钢管；采用加热密闭式输送流程，先炉后泵的工艺，充分利用设备，全线输油主泵和给油泵均采用并联方式。

加热炉采用直接加热的方法。

管线上设有压力保护系统，出站处设有泄压装置，防止水击等现象，压力过大造成的危害。

首站流程包括收油、存储、正输、清管、站内循环、来油计量及反输等功能；中间站流程包括正输、反输、越站、收发清管球等功能。

采用SCADA 检测系统，集中检测、管理，提高操作的安全性和效率。

由计算分析证明该管线的运行可收到良好的效益并有一定的抗风险能力。

关键词: 管型；输量；热泵站；工艺流程中国石油大学（华东）本科毕业设计（论文）ABSTRACTThe whole length of the pipeline is 440 kilometer and the terrain is plan.The maximum of transport capacity is 500 million ton per year and minimum of throughout is 350 million ton per year.The choice of main equipment and determination of station site are based on the condition of every throughout. After the technical evaluation , one type of steel pipeline called L245 is select. The optimum diameter is 404.6 millimeter and the wall thicket is 7.9 millimeter.In order to reduce the loss of heat, the pipeline is buried under the ground. The pipeline is coated with 7-millimeter thick anti-corrosion asphalt layer and impressed current catholic protection to protect the pipe from corrosion.The process of transportation is pump-to-pump tight line operation. Crude oil is heated at first and the pump in each station. There are three 220D-65×10pumps are equipped as the transporting pump. The process of flows in the station includes: collecting crude oil; forward transportation; reverse pumping over station and circulation in the station.Along the main line, oil transportation included head station, intermediate heating and pumping station, and terminal station.Through the benefit analysis and feasibility study of operation, the project has a good economic benefit and the design is feasible.Keywords：pipeline corrosion；pump-to-pump station；analysis中国石油大学（华东）本科毕业设计（论文）目录前言 (1)第1章工艺计算说明书 (2)1.1设计准则 (2)1.1.1 设计依据 (2)1.1.2 设计原则 (2)1.2设计原始数据 (2)1.2.1 设计输量 (2)1.2.2 环境参数 (3)1.2.3 原油物性 (3)1.2.4 粘温关系 (3)1.2.5 沿程里程、高程 (3)1.3运行参数的选取 (4)1.3.1 进出站油温选取 (4)1.3.2 其它参数选取 (5)1.4基础计算及经济管径选取 (5)1.4.1 最优管径的选取 (5)1.4.2 粘温方程 (6)1.4.3 总传热系数K (6)1.5热力计算 (6)1.5.1 热力计算说明 (7)1.5.2 流态判断 (7)1.5.3 加热站数确定 (8)1.6水力计算 (9)- 1 -中国石油大学（华东）本科毕业设计（论文）1.6.1 确定出站油温 (9)1.6.2 沿程摩阻确定 (9)1.6.3 翻越点判断 (10)1.6.4 泵的选型及泵站数的确定 (10)1.7站址确定及热力、水力校核 (10)1.7.1 站址确定 (10)1.7.2 热力、水力校核 (11)1.8反输计算 (13)1.8.1 反输量的确定 (13)1.8.2 反输泵的选取 (13)1.8.3 反输的进出站压力校核 (13)1.9主要设备的选择 (14)1.9.1 输油泵的选择 (14)1.9.2 加热炉的选择 (15)1.9.3 首末站罐容的选择 (16)1.9.4 阀门选取 (16)1.9.5 管材选取： (17)1.10站内工艺流程的设计 (17)1.10.1 输油站工艺流程： (17)1.10.2 工艺流程简介： (17)第2章工艺设计计算书 (19)2.1基础计算 (19)2.1.1 温度计算 (19)2.1.2 密度计算 (19)2.1.3 流量换算 (19)- 2 -中国石油大学（华东）本科毕业设计（论文）2.1.4 经济管径计算 (19)2.1.5 管材选取 (20)2.1.6 粘温方程 (20)2.1.7 流态判断 (21)2.1.8 总传热系数K (22)2.2最小输量下的工况计算 (23)2.2.1 热力计算 (23)2.2.2 水力计算 (24)2.3最大输量下的工况计算 (26)2.3.1 热力计算 (26)2.3.2 水力计算 (27)2.4站址确定及热力、水力校核 (28)2.4.1 站址确定 (28)2.4.2 热力、水力校核 (30)2.5反输计算 (33)2.5.1 反输量确定 (33)2.5.2 翻越点判断 (33)2.5.3 开泵方案 (34)2.5.4 压力校核 (34)2.6设备选型 (35)2.6.1 加热炉的选择 (35)2.6.2 输油主泵的选择 (35)2.6.3 给油泵选择 (35)2.6.4 反输泵的选择 (36)2.6.5 储油罐的选择 (36)2.6.6 原动机的选择 (36)- 3 -中国石油大学（华东）本科毕业设计（论文）2.6.7 阀门 (37)2.7开炉开泵方案 (37)2.7.1 最大输量下： (37)2.7.2 最小输量下： (38)结论 (39)致谢 (40)参考文献 (41)- 4 -前言前言长输管道设计是对油气储运专业本科毕业生综合素质和能力的一次重要培养与锻炼，也是对其专业知识学习的一次综合考验。

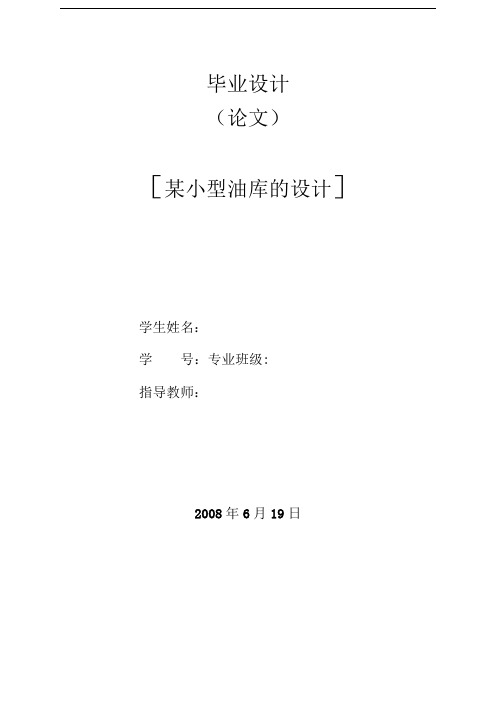

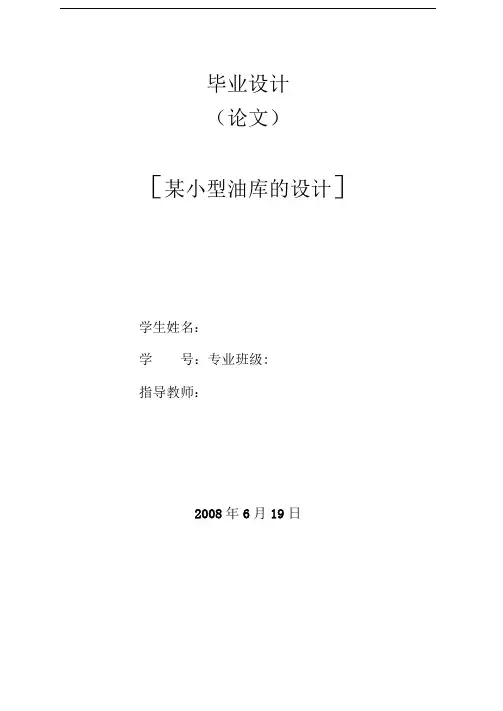

毕业设计（论文）［某小型油库的设计］学生姓名：学号：专业班级:指导教师：2008年6月19日毕业设计（论文）任务书题目：某小型油库设计2008 年2月28 日一、题目：某小型油库设计二、本论文的工作任务和预期目标1、完成该油库的工艺计算（总平面布置工艺计算，铁路卸油工艺计算，公路发油工艺计算，消防系统工艺计算等）和设备选型；2、完成该油库总平面图、总流程图、某一泵房安装图。

3、编写设计说明书。

4、文献综述。

三、论文撰写、文献查阅等要求查阅国内外相关文献，撰写1篇相关内容的论文。

内容要求：国外油品储存技术；油品计量技术；油库防火、防静电技术; 油品城市供应、销售技术及有关规程等。

四、毕业设计（论文）进度安排第1周调研、查阅有关资料；第2~3周总平面布置图的工艺计算；第4~5周总平面布置图草图与白图设计；第6~7周总流程图设计；第8~9周选泵等工艺计算；第10~11周安装图设计；第12周撰写1篇与设计内容相关的、内容新颖的论文。

第13〜14周编写毕业论文，答辩。

学生（签名）：指导教师（签名）：系主任（签名）：______ 年—月—日某小型油库设计的基本资料一、设计资料1、油库概况该油库是一座小型成品油库。

其主要任务是各加油站、企事业单位、用户等供油。

油库库址周围无大型企事业单位及大型建（构）筑物，铁路编组站位于库址南偏西10公里处，机车牵引定数3500吨。

公路主干线在库址北面，距库区约2公里，公路为东西走向。

油库由附近主输电线路供电，电压为20kV。

主输电线路沿公路架设，可就近分线入库。

库区用水由附近自来水管网提供，可保证正常生产及生活用水的需求。

2、气象条件油库所在地区年平均气温为16C，最冷月平均气温为-15C，最热月平均气温为32C ;春、夏季主导风向及风频为SE (28),秋、冬季主导风向及风频为NV( 20),平均风速为3.5m/s。

年平均降水量为400mm夏季大气压为0.995 x 105Pa,冬季大气压为 1.012 x105Pa。

中国石油大学（华东）毕业设计（论文）**原油管道初步设计学生姓名：**学号：**专业班级：油气储运工程 **班指导教师：***2006年6月18日摘要**管线工程全长865km，年设计最大输量为506万吨，最小输量为303.6万吨，生产期14年。

管线沿程地形较为起伏，最大高差为346.8m，经校核全线无翻越点；在较大输量时可热力越站，较小输量时可压力越站。

输油管采用沥青加强级外保护的防腐措施。

全线共设热泵站12座，管线埋地铺设。

管材采用 406.4×8.0，X65的直弧电阻焊钢管；采用加热密闭式输送流程，先炉后泵的工艺，充分利用设备，全线输油主泵和给油泵均采用并联方式。

加热炉采用直接加热的方法。

管线上设有压力保护系统，出站处设有泄压装置，防止水击等现象，压力过大造成的危害。

首站流程包括收油、存储、正输、清管、站内循环、来油计量及反输等功能；中间站流程包括正输、反输、越站、收发清管球等功能。

采用SCADA 检测系统，集中检测、管理，提高操作的安全性和效率。

由计算分析证明该管线的运行可收到良好的效益并有一定的抗风险能力。

关键词:管型；输量；热泵站；工艺流程ABSTRACTThe design of ** pipeline engineering for oil transportation is complete on June 2006.The whole length of the pipeline is 865 kilometer and the terrain is plan.The maximum of transport capacity is 506 million ton per year and minimum of throughout is 303.6 million ton per year.The choice of main equipment and determination of station site are based on the condition of every throughout. After the technical evaluation , one type of steel pipeline called X65 is select. The optimum diameter is 404.6 millimeter and the wall thicket is 8.0 millimeter. The maximum pressure of operating for design is 450MP.In order to reduce the loss of heat, the pipeline is buried under the ground. The pipeline is coated with 7-millimeter thick anti-corrosion asphalt layer and impressed current catholic protection to protect the pipe from corrosion.The process of transportation is pump-to-pump tight line operation. Crude oil is heated at first and the pump in each station. There are three 220D-65×10pumps are equipped as the transporting pump. The process of flows in the station includes: collecting crude oil; forward transportation; reverse pumping over station and circulation in the station.Along the main line, oil transportation included head station, intermediate heating and pumping station, and terminal station.Through the benefit analysis and feasibility study of operation,the project has a good economic benefit and the design is feasible.Keywords ：pipeline corrosion ；pump-to-pump station ；analysis目录前言 (1)第一章工艺计算说明书 (1)1.1 设计原始数据 (1)1.2 基础计算及经济管径的选取 (3)1.3 热力计算 (5)1.4 水力计算 (8)1.5 反输计算 (11)1.6 输油工艺及主要设备选型 (12)第二章工艺设计计算书 (16)2.1 基础计算 (16)2.2 工况计算 (19)2.3 设备选型 (26)2.4 开泵方案 (30)2.5 反输计算 (37)结论 (41)致谢 (42)参考文献 (43)前言“输油管道初步设计”是石油储运专业毕业设计内容之一。

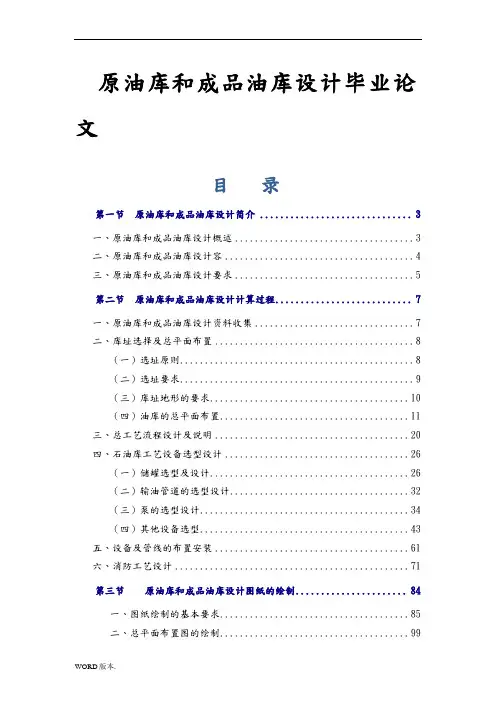

原油库和成品油库设计毕业论文目录第一节原油库和成品油库设计简介 (3)一、原油库和成品油库设计概述 (3)二、原油库和成品油库设计容 (4)三、原油库和成品油库设计要求 (5)第二节原油库和成品油库设计计算过程 (7)一、原油库和成品油库设计资料收集 (7)二、库址选择及总平面布置 (8)（一）选址原则 (8)（二）选址要求 (9)（三）库址地形的要求 (10)（四）油库的总平面布置 (11)三、总工艺流程设计及说明 (20)四、石油库工艺设备选型设计 (26)（一）储罐选型及设计 (26)（二）输油管道的选型设计 (32)（三）泵的选型设计 (34)（四）其他设备选型 (43)五、设备及管线的布置安装 (61)六、消防工艺设计 (71)第三节原油库和成品油库设计图纸的绘制 (84)一、图纸绘制的基本要求 (85)二、总平面布置图的绘制 (99)三、工艺流程图的绘制 (103)四油库泵房安全图绘制的基本要求 (107)第四节油库设计报告的编写 (109)参考文献： (111)第五章原油库和成品油库设计石油库是指收发、储存石油及以石油或其他物料为原料，生产加工出的易燃和可燃液体产品的独立设施。

石油库是国家石油储备和供应的基地，用于集积和中转油料，是协调原油生产、原油加工、成品油供应及运输的纽带，石油库的类型按照储存油品的种类分为原油库、成品油库等。

根据石油库管理体制和业务性质划分：①独立油库：专门用来接收、储存和发放油品的独立企业和单位，它没有生产任务。

②企业附属油库：是指工业、交通或其他企业单位为满足自己部门的需要而设置的。

根据石油库的主要储存方式划分：①地面油库：目前建得最多，也是最常见的。

其储油和收、发油设施全部建于地上。

②隐蔽油库：是将储油罐部分或全部埋于地下，上面覆以一定厚度（1m以上）的土作为伪装并提供一定的预防能力，但要留出通气孔、量油孔等。

③山洞油库：是指将油罐及主要设备建设在人工开挖的洞窑或天然的山洞。

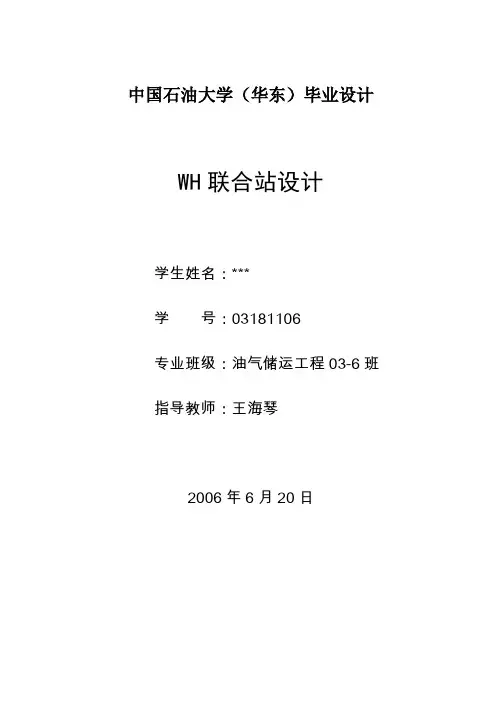

中国石油大学（华东）毕业设计WH联合站设计学生姓名：***学号：03181106专业班级：油气储运工程03-6班指导教师：王海琴2006年6月20日摘要联合站的设计是以储运教研室下达的的任务书为依据完成的。

该联合站东西350米，南北250米，年处理量为270万吨，采用密闭流程。

站外来油经三相分离器、加热炉、油气分离器、电脱水器、稳定塔等首先进行油、气、水的分离，再经外输泵和计量间等向外输送。

站内气体直接送往气体处理厂进行处理。

站内划分为油罐区，污水处理区，工艺区，配电区，消防区，辅助生产区，设计时设计了有泵流程，同时也考虑了停电流程，即使故流程。

根据任务书所给的站处理量和各种设计参数，首先初步选择了各工艺段设备，接着确定了总平面布置和联合站的工艺流程。

与此同时，完成了平面布置图和流程图，设计并画了泵房的管线安装图。

关键词：联合站；分离；生产流程；设备ABSTRACTThe design of WH Central Treating Station was complicated according to the assignment given by the Storage and Transportation Teaching and Researching Department. It is 250 meters long from north to south and350meters wide from east to west. The treating capacity of the station is about 2,700, 000 tons per year.The central treating station treats well stream. Its main task is oil, gas and water separation. Gas, crude oil and water mixture flow into the central treating station. First, it goes into three phase separators, then goes through fluid jacket heaters, Two phase separators, electronic dehydrators, stabilization tower ,at last treated crude oil is pumped to the mineral terminal.The central treating station includes two main processes, they are tight flow process with and without pumps. In addition, the accidental process while power is off was considered.In the design, we considered the conditions given by the assignment; seclected and checked the equipments and pipelines.The design include three draws.keyword:central treating station;separate;process;equipment目录第一章前言 (1)第二章联合站设计说明书 (2)2.1 设计概述 (2)2.2 联合站工艺系统概述 (2)2.2.1 油气水混合物的收集 (2)2.2.2 油、气、水的初步分离 (3)2.2.3 原油脱水 (3)2.2.4 原油稳定 (3)2.3 站址选择和总平面布置 (3)2.3．1 站址选择与平面布置概述 (3)2.3.2 本联合站平面布置 (4)2.4 流程及流程说明 (4)2.4.1 工艺流程的设计要求 (4)2.4.2 原油处理工艺简介 (4)2.5 设备及管线的安装布置 (5)2.5.1 进站阀组的安装 (5)2.5.2 电脱水器的布置安装 (5)2.5.3 管线安装综述 (6)2.5.4 输油泵房的布置安装 (6)第三章联合站工艺计算 (7)3.1 基础数据计算 (7)3.1.1 设计规模 (7)3.1.2 油气物性计算[1] (7)3.2 主要设备的选择 (8)3.3 原油缓冲罐的计算 (10)3.5 加热炉的选取 (11)3.6 罐的选取[4] (12)3.7 外输泵的选取与校核 (12)3.8 循环泵的选取 (15)第四章管线的选取与校核 (17)4.1外来油至三相分离器之间管线的计算 (17)4.2 三相分离器到缓冲罐间输油管线计算 (19)4.2.1 流速计算 (19)4.2.2三相分离器到缓冲罐输油管线的计算 (19)4.2.3管线压降的计算： (20)4.3 缓冲罐到循环泵之间管线的计算 (22)4.3.1局部摩阻的计算 (22)4.3.2 沿程摩阻的计算 (22)4.4 循环泵到电脱水器之间管线的计算 (22)4.5 电脱水器到加热炉之间管线的计算 (23)4.5.1 压降计算 (23)4.5.2局部摩阻计算 (23)4.6加热炉到稳定区之间管线的计算 (24)4.7 稳定区到外输泵之间的管线计算 (24)4.8事故罐到循环泵之间管线的计算 (24)结论 (26)致谢 (27)参考文献 (28)前言第一章前言联合站，即集中处理站，是油田地面集输系统中的重要组成部分，就是把分散的原料集中、处理使之成为油田产品的过程，油田生产的必要环节。

本科毕业设计题目: 中石化云龙15商业油库设计学生姓名:XX专业班级:油气储运工程指导教师：XX2015年6月20日中石化云龙15商业油库设计摘要油库不仅是协调原油生产、原油加工、成品油供应及运输的纽带，也是国家石油储备和供应的基地，它对于保障国防和促进国民经济高速发展具有相当重要的意义。

随着我国石油工业的飞速发展，油库的发展也很快，除了石油系统、供销系统和军用系统间有一系列专用的油库外，其它企业，如铁道、交通、电力、冶金等部门也建有各种类型的油库，以保证运输与生产的正常进行。

该油库是中转兼分配型成品油库。

其主要任务是向本市各下属油库及本市各加油站、企事业单位、农村用户等供油。

油库拟建于云龙市南50公里处，库址周围无大型企事业单位及大型建（构）筑物，铁路编组站位于库址西南10公里处，机车牵引定数3500吨。

公路主干线在库址北面，距库区约1.5公里。

油库曲市主输电线路供电，电圧为20kV。

主输电线路沿公路架设，可就近分线入库。

库区用水由市自来水管网提供，可保证正常生产及生活用水的需求。

该油库的经营油品种类主要有93® 97#车汽，0J・10#轻柴，20#重柴油，20# 重油60#重油、100#重油，25#变压器油。

该油库本着最大限度的满足生产需要，缩短工艺管线和运输线路，减少占地面积，节约建库投资，保证安全操作，节省管理费用的原则设汁。

实际占地面积约为450mxl70mo 整个油库被设计成了四个部分：储油区，装卸区，行政管理区，辅助生产区。

轻、粘油流程都采用单管系统。

本设计包括总平面布置图设计，工艺流程图设讣，泵房安装图设计，消防系统设计，文献翻译和三张CAD图。

设计过程中多次采用现场经验数据，并结合新修订的油库设计规范，基本满足现代化商业油库的要求。

关键词：油库；水力汁算；离心泵；校核Sinopec YunlonglS commercial depot designAbstractDepot is to coordinate the production of cmde oil, cnide oil, refilled oil supply and transportation ties, the national oil reseives and supply base, it is for the protection of national defense and the rapid development of the national economy has a veiy important significance ・With the rapid development of China's oil iiidustiy, oil depots developed veiy rapidly, in addition to the oil system, supply and marketing systems and niilitaiy systems have a series of special depots, other companies, such as railways, transportation, electric power, metallurgy and other sectors are also built with the types of oil tanks, in order to ensure the nonnal conduct of transport and production・Tlie depot is an allocation type oil depot. Its main task is subordinate to the city and the city depots and gas stations, enterprises, rural users and other oil. The proposed depot at Yimlong City 50 kilometers south of the libraiy site around without large enteiprises and large building (stnictiire), railway marsliallmg yard in the libraiy site, 10 kilometers south west、the number of 3500 tons Locomotives. Main road north of the library site, about 1.5 kin away from the reseivoii; Depot by the Yimlong City main transmission line supply voltage of 20kV Erection of transmission lines along the main road, may be the nearest sub-liiie storage. Reservoir water from the water pipe network to provide Yimlong City can ensure nonnal production and domestic water needs・Tlie main types of oil depot operations, 93 #, 97 # car gasoline and 0 #, -10 # light diesel, 20 # heavy diesel, 20 60 100 # heavy oil and 25 # transfonner oil.Tlie depot spirit and satisfy production needs, shorten the process pipelines and transport routes, reduce floor space, saving investment in building a database, to ensure safe operation, the principles of design to save achninistrativ亡costs・The actual area is of approximately 450m x 170m.Entile depot is designed to become four parts: the reservoir area, working areas, administrative areas, auxiliaiy production area・Light, sticky oil processes are singletube system.Tlie design includes the general layout plan design, process flow diagiams design, pump installation diagi'am design, fire protection system design, literature translation and three CADdrawings. The design process repeated using the data field expei'ience, combined with the newly revised depot design specifications to meet the basic requirements of modem commercial depot.Keywords: depot; hydraulic calculation; centrifugal pump; checking目录第1章前言 (1)1.1引言 (1)1.2参考资料 (1)第2章油库总平面布置及流程说明 (2)2」油库总平面布置说明 (2)2.1.1储油区 (3)2.1.2装卸区 (3)2.1.3辅助生产区 (4)2.1.4行政管理区 (4)2.2工艺流程说明 (5)第3章主要生产设施及构筑物的选择 (6)3.1储油区 (6)3.1.1油库容量的确定 (6)3.1.2油库级别的确定 (7)3.1.3罐区设计 (7)3.2铁路作业区 (9)3.2.1车位数确定 (9)3.2.2铁路作业线鹤管数及长度确定 (10)3.3公路作业区 (11)331公路散装 (11)3.3.2公路整装 (12)3.4石油库的等级划分 (13)第4章铁路装卸油系统工艺设计 (15)4」流程大体说明 (15)4.1.1主要水力的计算内容和步骤 (15)4.1.2计算数据选取原则 (15)4.2轻油装卸水力计算 (16)4.2.1管径与计算长度的确定 (16)4.2.2泵扬程的确定 (19)4.2.3各种流量下泵的扬程 (21)4.2.4离心泵的选择 (22)4.2.5泵几何安装高度的确定 (22)4.2.6泵吸入性能校核 (23)4.2.7电动潜油泵泵鹤下汽阻断流校核 (24)4.3粘油装卸水力计算 (24)4.3.1管径与计算长度的确定 (24)4.3.2粘油各段摩阻的计算 (25)4.3.3选泵及其校核 (25)第5章公路发油系统工艺设计 (27)5」公路散装发油水力计算 (27)5.1.1轻油发油 (27)5.1.1粘油发油 (31)5.2公路整装发油水力计算 (32)5.2.1轻油的桶装计算 (32)5.2.2粘油的桶装计算 (35)5.2.3选泵及校核 (35)第6章扫舱校核 (37)6」扫舱校核 (37)第7章消防系统水力计算 (38)7.1泡沫系统基本参数的确定 (38)7.1.1泡沫混合液计算耗量 (38)7.1.2泡沫液储备量 (39)7.1.3消防用水量 (40)7.2消防设备的选择 (40)7.2.1泡沫系统 (40)7.2.2清水系统 (43)第8章结论 (45)致谢 (46)参考文献 (47)附录A 铁路卸油泵特性曲线和管路特性曲线 (48)附录B公路散装发油泵特性曲线和管路特性曲线 (50)附录C公路整装发油泵特性曲线和管路特性曲线 (52)附录D (54)第1章前言第1章前言1.1引言油库的重要性和经济性，使得对油库设计的学习和掌握十分必要。
