贴片电容电阻怎么识别他是真假

贴片电阻识别方法
贴片电阻是一种常见的电子元器件，用于电路中的电阻效应。

为了正确识别贴片电阻的参数，可以采用以下方法：
1. 颜色编码法：贴片电阻通常会在体积较小的侧面标有不同颜色的条纹。

根据颜色的顺序和数量，可以确定电阻的阻值和精度。

可以参照颜色编码表对条纹进行解读，并确定电阻的数值。

2. 电阻值标识法：有些贴片电阻上直接印刷了阻值的数值，例如"100"表示100欧姆。

使用万用表或电阻表可以直接测量电
阻的数值。

3. 封装尺寸标识法：贴片电阻的封装尺寸一般标有规格代码，例如"0603"、"0805"等。

通过测量电阻的长、宽、厚，可以与
规格代码进行对比，从而确定电阻的封装尺寸。

4. 热敏电阻法：将电阻与指定电流通过，可以测量电阻的温度变化。

根据电阻随温度变化的特性，可以判断电阻的阻值范围。

5. 测量阻值法：使用万用表或电阻计测量电阻的数值。

比较测量结果与理论数值，可以确定电阻的阻值。

以上是识别贴片电阻的常见方法。

根据电阻本身的特性和标识，可以确定电阻的参数。

用肉眼就可以识别
贴片电阻一般上面有数字表示阻值，另一面是白色瓷体，扁平长方形状！
贴片电容身上没有标识，黄褐色，通常比同封装的电阻厚，长方形状！
贴片电感形状是扁方形的，中间是个圆盘，里面可以看到线圈！
（3）片式铝电解电容器
片式铝电解电容器按外形可分为圆柱形、矩形两种类型。

按封装形式可以分为金属封装形、树脂封装形，如图
铝电解电容器的容量范围在0.1~220μF，误差范围为±20%，额定耐压值为4~50V。

铝电解电容器的极性表示方法如图
图2.1.5 片式铝电解电容
图2.1.6 铝电解电容极性表示方法
（2）片式钽电解电容器
容量超过0.33μF的表面组装元件通常使用钽电解电容器，优点是响应速度快，内部为固体电解质。

矩形钽电解电容器有裸片型、模塑封装型和端帽型三种类型。

日本松下公司的TE系列矩形钽电容的外型尺寸如表，误差范围为±20%或±10%，额定耐压值为4~35V。

表松下TE系列矩形钽电容
1
5.片式电感器
片式电感器是将线绕在磁芯上，低电感时用陶瓷作磁芯，大电感时用铁氧体作磁芯，再将绕组引出两个电极，制作成贴片元件。

按分类可以分为两类普通型和功率应用型。

常见的外形，如图
图2.1.7 片式电感器外形。

贴片电阻识别方法
贴片电阻是电子元器件中常见的一种，它可以用来限制电流、分压和测量电阻等。

在电子产品的维修和维护中，经常需要对贴片电阻进行识别和测量。

下面将介绍几种常用的贴片电阻识别方法，希望能够帮助大家更好地进行电子产品的维护和维修工作。

首先，最简单的方法就是查阅贴片电阻的规格书。

每种贴片电阻都有自己的规格书，上面会标注着电阻的阻值、公差、尺寸等信息。

通过查阅规格书，可以快速准确地识别出贴片电阻的参数，从而进行后续的维修工作。

其次，可以使用万用表进行测量。

将万用表调至电阻档位，然后将测试笔分别接触贴片电阻的两端，即可测量出电阻的阻值。

根据测量结果和规格书中的参数进行对比，就可以确定贴片电阻的具体参数。

另外，还可以通过外观和标识来识别贴片电阻。

不同规格的贴片电阻在外观和标识上都会有所不同，可以通过外观和标识上的信息来进行识别。

比如，不同阻值的贴片电阻可能会有不同的颜色标识，通过识别颜色来确定电阻的阻值。

除此之外，还可以借助专用的电子测量仪器进行识别。

有些电子测量仪器具有自动识别功能，可以通过将贴片电阻接入测量仪器，即可自动显示出电阻的参数，极大地简化了识别的过程。

总之，识别贴片电阻的方法有很多种，可以根据实际情况选择最适合的方法进行识别。

在进行识别的过程中，需要注意保持仪器的清洁和准确性，避免因外界因素影响识别的准确性。

希望以上介绍的方法能够帮助大家更好地进行贴片电阻的识别工作，提高电子产品的维修和维护效率。

贴片电容傻瓜识别方法
贴片电容是一种电子元器件，在电路中起到存储电荷、滤波、隔
离等作用。

它的外表呈长方形结构，通常印上一些标识信息，包括电
容值、精度等参数。

下面是一些傻瓜识别方法，以帮助初学者识别贴
片电容。

第一种方法是通过颜色标识。

一些制造商会在贴片电容的边缘印
上不同颜色的标志，以代表不同的电容值。

例如：蓝色表示100pF，绿色表示10nF，黄色表示470nF等。

然而，这种方法有一些限制，因为
并非所有电容生产商都使用相同的颜色标识。

第二种方法是通过数字和字母标识。

一些贴片电容上会印有一些
数字和字母，通常表示电容值和精度。

例如，电容值为100nF的贴片
电容上可能印有“104”字样，其中10代表基数，4代表指数，即10
的4次方，即10000，再乘以基数10，即为100nF。

第三种方法是通过测量。

使用万用表可以测量贴片电容的电容值
和极性。

首先将万用表设置为电容量测试模式，将贴片电容插入测试
夹子中，读出电容值即可。

有些电容也具有极性，需要注意接线方向。

除了以上三种方法，还应该检查贴片电容上的标识是否清晰和准确。

有时候标示会出现模糊不清或者转移，因而误导鉴定者。

另外，
也可以询问供应商和技术论坛等途径，获得更多的识别方法和技巧。

总之，如果你是电子爱好者或者从事相关领域，可以通过以上几
种方法来进行贴片电容的识别，并选择适合的电容型号，从而保证电
路的正常运行。

贴片电阻识别方法
贴片电阻的识别方法主要包括以下几个方面：
1. 查看标记值：贴片电阻通常会在外部标注有阻值信息，如照片上的“100”代表100Ω的电阻。

可以通过直接查看标记值来确定电阻的阻值。

2. 使用万用表：使用万用表测量电阻的阻值，通过测量可以确定电阻的准确阻值。

3. 使用电阻色环：贴片电阻通常也会使用颜色环标注阻值，根据颜色环的排列组合来确定电阻的阻值。

具体法则为：
- 前两个环表示前两位数字；
- 第三个环表示一个系数值，它是一个功率的幂（10的幂）；
- 最后一个环表示电阻的容差。

4. 使用电阻计：使用专门的电阻计来测量电阻的阻值和容差，并通过仪器上的显示结果来识别电阻。

5. 使用电路板上的标记：对于贴片电阻安装在电路板上的情况，可以通过查看电路板上的标记，如参考电路图、PCB标识等来确定电阻的阻值。

需要注意的是，不同电阻的识别方法略有差异，具体应根据电阻的标记特征、产
品手册或相关资源来进行准确定义。

另外，对于小尺寸的贴片电阻，可使用显微镜来辅助观测和识别。

贴片元件的识别方法贴片元件的识别方法贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。

但由于体积小，故型号或数值不可能完全标出，只能用代码表示。

下面向读者简要介绍几种贴片元件的识别方法。

一、贴片电阻贴片电阻有矩形和圆柱形两种(见图1)其中矩形贴片电阻基体为黄棕色，其阻值代码用白色字母或数字标注。

标注方法主要有两种：1．三位数字标注法这种标注阻值的方法是：其中第1、2位数字为有效数字，第3位数字表示在有效数字的后面所加“0”的个数，单位：Ω。

如果阻值小于10Ω，则以“R”表示Ω。

举例见表1。

2．一个字母和一位数字标注法这种标注方法是：在电阻体上标注一个字母和一个数字。

其中字母表示电阻值的前两位有效数字。

(详见表2)，字母后面的数字表示在有效数字后面所加“0”的个数，单位是“Ω”。

举例如表3所示。

关于圆柱形贴片电阻的阻值标注方法与传统带引线电阻的色环表示法完全相同，在此不再赘述。

二、贴片电容贴片电容的外形与贴片电阻相似，只是稍薄(见图2)。

一般贴片电容为白色基体，多数钽电解电容却为黑色基体，其正极端标有白色极性。

贴片电容像贴片电阻一样，也有片形和圆柱形两种，其中圆柱形贴片电容酷似贴片柱形电阻，只是通体一样粗，而电阻则两头稍粗。

贴片电容的数值标注方法主要有三种：1．一个字母和一个数字表示法这种方法是：在白色基线上打印一个黑色字母和一个黑色数字(或在方形黑色衬底上打印一个白色字母和一个白色数字)作为代码。

其中字母表示容量的前两位数字，详见表4。

后面的数字则表示在前面二位数字的后面再加多少个“0”。

单位“pF”。

举例见表5。

2．颜色和一个字母表示法这种方法是用电容上标一颜色加一个字母的组合来表示电容量。

其字母的含义仍见表4，其颜色则表示在字母代表的容量后面再添加“0”的个数，单位为“pF”，详见表6。

例如：红色后面还印有“Y”字母，则表示电容量为8．2×100=8．2pF，黑色后面带印有“H”字母，则表示电容量为2．0×10的1次方=20pF，白色后面加印有“N”字母，则表示该电容数值为3．3×10的3次访=3300pF。

简述贴片电阻、贴片电容的区分方法下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!好的,我很乐意为您写一篇关于"简述贴片电阻、贴片电容的区分方法"的Chinese demonstration article。

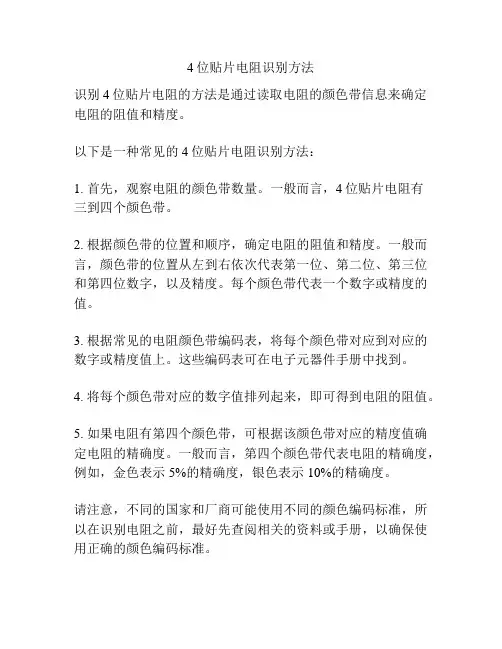

4位贴片电阻识别方法
识别4位贴片电阻的方法是通过读取电阻的颜色带信息来确定电阻的阻值和精度。

以下是一种常见的4位贴片电阻识别方法：
1. 首先，观察电阻的颜色带数量。

一般而言，4位贴片电阻有
三到四个颜色带。

2. 根据颜色带的位置和顺序，确定电阻的阻值和精度。

一般而言，颜色带的位置从左到右依次代表第一位、第二位、第三位和第四位数字，以及精度。

每个颜色带代表一个数字或精度的值。

3. 根据常见的电阻颜色带编码表，将每个颜色带对应到对应的数字或精度值上。

这些编码表可在电子元器件手册中找到。

4. 将每个颜色带对应的数字值排列起来，即可得到电阻的阻值。

5. 如果电阻有第四个颜色带，可根据该颜色带对应的精度值确定电阻的精确度。

一般而言，第四个颜色带代表电阻的精确度，例如，金色表示5%的精确度，银色表示10%的精确度。

请注意，不同的国家和厂商可能使用不同的颜色编码标准，所以在识别电阻之前，最好先查阅相关的资料或手册，以确保使用正确的颜色编码标准。

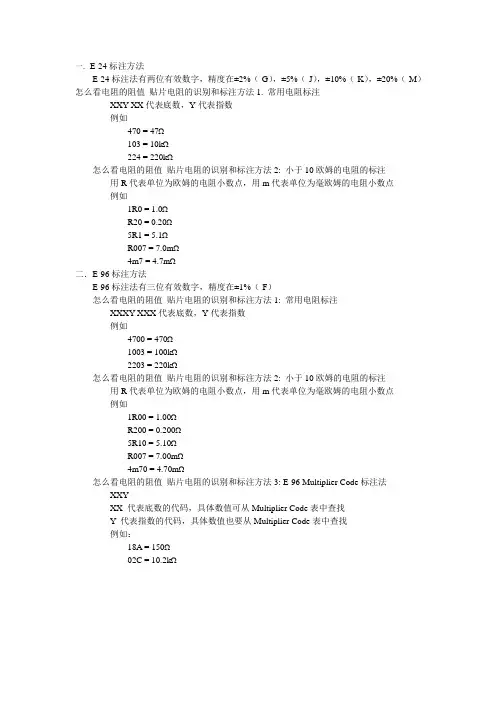

一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。

一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。
