光伏组件电池板检验要求规范一、材料要求：1.硅片：硅片应符合国家或国际标准，具有良好的质量和纯度。
2.连接线：连接线应具有良好的导电性和耐久性，不得出现划痕、脱漆等情况。
3.玻璃：玻璃应具有良好的透光性和耐候性，不得出现裂纹、气泡等缺陷。
二、外观要求：1.表面平整度：光伏组件电池板的表面应平整、无明显凹凸、起皱、熔融或漏胶等缺陷。
2.玻璃表面质量：玻璃表面应光滑、无划痕、气泡、模糊等缺陷。
3.边框：边框应平直、无断裂、变形等缺陷，并且固定牢固。
三、性能要求：1.转换效率：光伏组件电池板的转换效率应符合国家或行业标准，具有良好的能量转换性能。
2. 开路电压（Voc）：光伏组件电池板的开路电压应符合设计要求，并具有稳定的电压输出。
3. 短路电流（Isc）：光伏组件电池板的短路电流应符合设计要求，并具有稳定的电流输出。
4.填充因子（FF）：光伏组件电池板的填充因子应符合设计要求，达到最佳电池效能。
5.绝缘电阻：光伏组件电池板的绝缘电阻应符合国家或行业标准，确保安全使用。
6.抗PID性能：光伏组件电池板应具有良好的抗PID性能，保证在高湿度和高温环境下的稳定性能。
7.抗反射性能：光伏组件电池板的表面应具有良好的抗反射性能，提高光吸收效率。
四、标识要求：1.标识清晰：光伏组件电池板的标识应清晰、易读，能够准确表示产品的型号、生产日期、生产厂家等信息。
2.防伪标识：光伏组件电池板的防伪标识应具有高度的防伪性，防止假冒产品的流通。
3.认证标识：光伏组件电池板应标明通过的相关认证，如国家质量认证、国际质量认证等。
以上是光伏组件电池板检验要求规范的主要内容。
通过对光伏组件电池板的材料、外观、性能和标识等方面的检验，可以确保产品的质量和性能符合要求，并且提供准确的产品信息和防伪保障。
光伏组件电池板的检验要求规范的制定和实施，对于推动光伏产业的发展、增强产品竞争力具有重要意义。
光伏组件中背板的检验标准在光伏组件的制造过程中，背板是一个重要的组成部分，它不仅能提供支撑和保护作用，还起到了电气绝缘和防潮的作用。
为了确保光伏组件的质量和性能，背板的检验变得尤为重要。
本文将介绍光伏组件中背板的主要检验标准。
1. 外观检验首先，对背板的外观进行检验。
应确保背板表面均匀光洁、无明显划痕、凹凸和污垢。
同时，也应注意背板边缘是否完整，无破损或松动现象。
2. 尺寸检验背板的尺寸检验是确保其符合设计要求的重要步骤。
应按照相关标准测量背板的长度、宽度和厚度。
测量结果应与产品规范一致，误差范围不得超过规定的标准。
3. 强度检验背板在使用过程中需要具备一定的强度，以承受各种外力的作用。
强度检验主要包括弯曲强度和拉伸强度。
背板在特定条件下进行弯曲和拉伸测试，测试结果应达到规定的极限值。
4. 电气绝缘性能检验背板在光伏组件中起到电气绝缘的作用，因此必须具备一定的绝缘性能。
检验时，可采用安全电阻测试法，通过对背板表面的绝缘电阻进行测量，判断背板的绝缘性能是否合格。
5. 抗湿热性能检验光伏组件在户外环境中长期使用，会接触到潮湿的空气，因此背板的抗湿热性能也是需要检验的重要指标之一。
可以采用高温高湿或模拟加速老化等方法对背板进行检测，以评估其耐候性和防潮性能。
6. 火焰抗击穿性能检验考虑到光伏组件在极端情况下可能会遭受火灾，背板需具备一定的火焰抗击穿性能。
该项检验可通过火焰传播测试、垂直燃烧测试等方法进行。
背板不应燃烧或延迟燃烧，也不得传播火焰。
7. 耐力性能检验背板在使用过程中还需要具备一定的耐力性能，以保证其长期使用的稳定性。
耐力性能测试一般包括热循环测试、湿热循环测试和机械冲击等。
在测试中，应检查背板是否出现破裂、开裂或失去机械强度等现象。
8. 其他性能检验除了以上主要检验指标，根据光伏组件的实际要求，还可对背板的其他性能进行检验。
例如，耐风压性能、防盗性能、电感应耐性能等，都是可以根据实际情况进行选择性检验的。

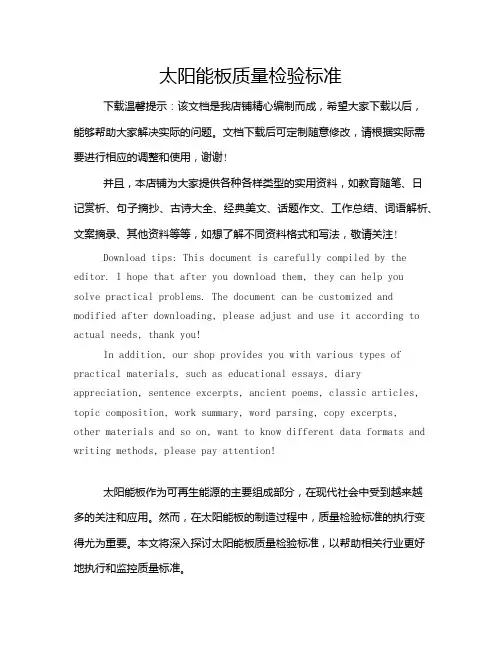

太阳能板质量检验标准下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!太阳能板作为可再生能源的主要组成部分，在现代社会中受到越来越多的关注和应用。

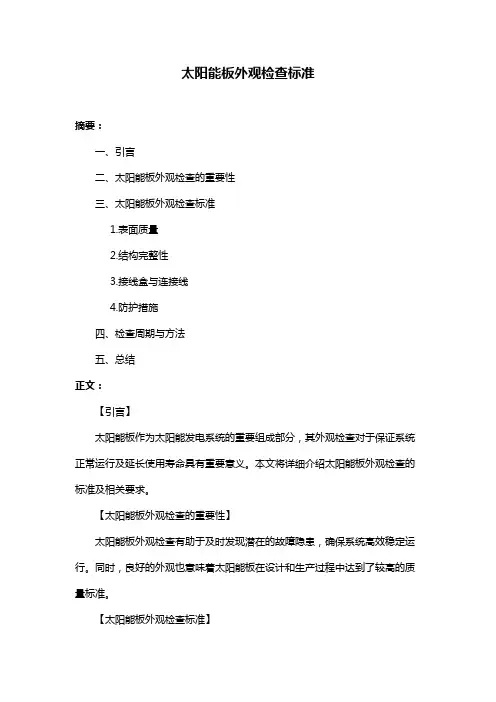

太阳能板外观检查标准
摘要：
一、引言
二、太阳能板外观检查的重要性
三、太阳能板外观检查标准
1.表面质量
2.结构完整性
3.接线盒与连接线
4.防护措施
四、检查周期与方法
五、总结
正文：
【引言】
太阳能板作为太阳能发电系统的重要组成部分，其外观检查对于保证系统正常运行及延长使用寿命具有重要意义。
本文将详细介绍太阳能板外观检查的标准及相关要求。
【太阳能板外观检查的重要性】
太阳能板外观检查有助于及时发现潜在的故障隐患，确保系统高效稳定运行。
同时，良好的外观也意味着太阳能板在设计和生产过程中达到了较高的质量标准。
【太阳能板外观检查标准】
1.表面质量
- 表面应光滑、均匀，无明显划痕、裂纹、脱落等现象。
- 颜色应均匀，无明显色差。
2.结构完整性
- 太阳能板边缘应平滑，无毛刺、裂纹等现象。
- 框架结构应牢固，无变形、松动等现象。
3.接线盒与连接线
- 接线盒应密封良好，无进水、受潮等现象。
- 连接线应整齐固定，无松动、破损等现象。
4.防护措施
- 太阳能板应有良好的防护措施，如防水、防晒、防冰雹等。
- 防护材料应牢固、无破损，与太阳能板粘结紧密。
【检查周期与方法】
太阳能板外观检查建议每季度进行一次，可通过目视检查、触摸等方式进行。
如发现异常情况，应立即进行维修或更换。
【总结】
总之，太阳能板外观检查对于确保太阳能发电系统正常运行具有重要意义。
本文由彼岸烟花盛贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
组件质量检测标准……………………………………… EVA EVA检验标准晶体硅太阳电池囊封材料是EVA，它乙烯与醋酸乙烯脂的共聚物，化学式结构如下（CH2—CH2）—（CH—CH2） | O | O — O — CH2EVA是一种热融胶粘剂，常温下无粘性而具抗粘性，以便操作，经过一定条件热压便发生熔融粘接与交联固化，并变的完全透明，长期的实践证明：它在太阳电池封装与户外使用均获得相当满意的效果。
固化后的EVA能承受大气变化且具有弹性，它将晶体硅片组“上盖下垫”，将硅晶片组包封，并和上层保护材料玻璃，下层保护材料TPT（聚氟乙烯复合膜），利用真空层压技术粘合为一体。
另一方面，它和玻璃粘合后能提高玻璃的透光率，起着增透的作用，并对太阳电池组件的输出有增益作用。
EVA厚度在0.4mm～0.6mm之间，表面平整，厚度均匀，内含交联剂，能在150℃固化温度下交联，采用挤压成型工艺形成稳定胶层。
EVA主要有两种：①快速固化②常规固化，不同的EVA层压过程有所不同采用加有抗紫外剂、抗氧化剂和固化剂的厚度为0.4mm的EVA膜层作为太阳电池的密封剂，使它和玻璃、TPT 之间密封粘接。
用于封装硅太阳能电池组件的EVA，主要根据透光性能和耐侯性能进行选择。
1. 原理EVA具有优良的柔韧性，耐冲击性，弹性，光学透明性，低温绕曲性，黏着性，耐环境应力开裂性，耐侯性，耐化学药品性，热密封性。
EVA的性能主要取决于分子量（用熔融指数MI表示）和醋酸乙烯脂（以VA表示）的含量。
当MI一定时，VA的弹性，柔软性，粘结性，相溶性和透明性提高，VA的含量降低，则接近聚乙烯的性能。
当VA含量一定时，MI降低则软化点下降，而加工性和表面光泽改善，但是强度降低，分子量增大，可提高耐冲击性和应力开裂性。
不同的温度对EVA的胶联度有比较大的影响， EVA的胶联度直接影响到组件的性能以及使用寿命。
组件检验标准1. 目的本标准提出对太阳电池组件进行检验的工艺过程、内容及要求，保证产品质量。
2. 适用范围适用于质量部门对太阳电池组件的成品检验和生产上的质量自检。
3. 使用的设备和工具(1)直尺；(2)卷尺；(3)塞尺；(4)游标卡尺检验工具：太阳能模拟器、计算机检验内容：太阳电池组件的电性能检验方法：打开太阳能模拟器和计算机，打开测试软件；用标准组件校准太阳能模拟器；用连接工装连接组件输出的正、负极；开始测试组件，间隔几秒会在屏幕上弹出I-V曲线以及相关参数界面；保存对话框中的参数与I-V曲线，观察曲线无异常；组件功率误差在标称功率要求（0~+3%或±3％）内为合格，否则降档。
同时对外观进行以上外观检验标准检验，不符合以上外观检验要求，降级入库。
检验水平：全检4.3数据：检验工具：（计算机数据检验）根据出厂数据格式进行数据备份，各类数据需准确一致；数据实行全检。
4.4绝缘试验：检验工具：耐压测试仪检验内容：组件直流电压耐压检验条件：环境温度：室温，相对湿度：≤75%检验方法：将组件引出线短路后接到绝缘测试仪的正极；将组件暴露的金属部分接到绝缘测试仪的负极，以不大于500V/s的速度增加绝缘测试仪的电压，直到等于1000V加上两倍的系统最大电压，维持此电压1分钟。
如果系统的最大电压不超过50V，应以不大于500V/s的速度增加绝缘测试仪的电压，直到等于500V，维持此电压2分钟；试验中不应该产生击穿现象，漏电流小于50μA，绝缘电阻大于500兆欧。
表面无破裂。
检验水平：0.5%。
若批量数少于200片，最少抽检一片。
4.5抽检检验的判别：a.抽检检验的比例为20%。
太阳能板质量检验标准一、引言太阳能板是太阳能光电转换设备的核心部件，质量的好坏直接影响到整个太阳能系统的发电效率和寿命。
为了确保太阳能板的质量达到要求，制定一套严格的质量检验标准是必不可少的。
本文将从太阳能板的外观、性能、耐候性等方面制定一套太阳能板质量检验标准，以指导生产厂家和用户对太阳能板的检验和评估。
二、外观检验1. 表面平整度：太阳能板表面应平整光滑，不得出现凹凸不平、划痕、气泡等表面缺陷。
2. 边角是否规整：太阳能板的边角应平整，不得有明显的划痕或损伤。
3. 颜色一致性：太阳能板的颜色应均匀一致，不得有明显的色差。
4. 标识清晰度：太阳能板的产品标识应清晰可见，不得模糊或缺失。
5. 包装完好：太阳能板应放置在合适的包装盒中，包装完好，不得有破损或异物。
三、性能检验1. 光电转换效率：太阳能板的光电转换效率应符合国家标准，标称值与实测值之间的误差不得超过5%。
2. 开路电压和短路电流：太阳能板的开路电压和短路电流应符合设计要求，误差范围不得超过5%。
3. 绝缘电阻：太阳能板的绝缘电阻应符合设计要求，不得低于规定值。
4. 耐压测试：太阳能板应具有一定的耐压性能，经检测不得出现漏电或击穿现象。
5. 导电性能：太阳能板的导电性能应良好，不得出现接线松动或断开的情况。
四、耐候性检验1. 热稳定性：太阳能板应具有一定的耐高温性能，经过长时间高温暴晒后，其性能不得有明显下降。
2. 冷热交变试验：太阳能板应能够承受冷热环境的交变试验，不得出现裂纹或变形。
3. 盐雾腐蚀试验：太阳能板应具有一定的抗盐雾腐蚀性能，经过盐雾腐蚀试验后，其表面不得出现腐蚀现象。
4. 防水性能：太阳能板的防水性能应良好，不得出现渗水或漏水现象。
五、总结太阳能板作为太阳能系统的核心部件，其质量直接影响到整个系统的发电效率和使用寿命。
因此，对太阳能板进行严格的质量检验是至关重要的。
本文制定的太阳能板质量检验标准涵盖了外观、性能、耐候性等多个方面，可以有效指导生产厂家和用户对太阳能板的检验和评估，保证太阳能板的质量可靠、稳定。
关于设置产品
质量等级的规定
文件编号：
发布日期：
版本（次）：
批准人：
审核人：
制订人：
为了更好的掌握、控制产品质量，满足广大客户对产品性价比的不同要求，
同时兼顾企业自身经济效益，经研究，公司决定对产品质量实行等级控制制度。
具体质量等级设置如下：
一、产品技术等级的划分
二、产品配置标准
三、主原材料检验标准
1.芯片检验标准
2.玻璃检验标准
3.铝合金检验标准
4.涂锡带检验标准
尺寸公差≤±0.01mm，涂锡层均匀，易于焊接，抗拉强度好，不易断裂。
5.EVA、TPT检验标准
按照供应商出产标准及工艺要求进行检验。
四、成品检验标准。
太阳能电池组件检验标准1.目的:为保证出厂太阳能电池组件合格率达到100%，满足用户的使用要求，特制定本标准。
2.引用标准:GB/T9535-1998国家标准（等同于IEC61215）。
3.范围:适用于公司所有组件的出厂检验。
4.职责:品控部是本标准的制定和负责执行的部门，生产部负责配合品控部组件的检验。
5.检验标准:5.1组件外观检验标准:5.1.1外表面清洁干净。
、针孔的单体电池。
2的崩边,每片电池片不多于两处。
缺角: 每片电池片，深度小于1.5㎜,长度小于5㎜的缺角不得超过1处；深度小于1㎜,长度小于3㎜的缺角不得超过2处。
主栅与细栅线连处允许≤1mm的断点，细栅线允许≤2mm的脱落。
断点与栅线脱落的总数不大于栅线总条数的1/5。
5.1.7汇流条与焊带连接处，焊带超出汇流条、汇流条超出焊带1mm以下。
5.1.9电池片横排错位≤2mm;纵列间隙两端相差≤2mm;组件整体位移时两边电池片与玻璃边缘距离之差≤3mm。
杂物: 无毛发、虫子等杂物。
组件内气泡:电池片与电池片之间有气泡时，汽泡边缘与电池片之间的间距应大于0.3mm；距离玻璃边缘2mm内不允许有气泡,且每个组件上不能超过5个,所有气泡的总面积小于9mm2。
TPT或TPE背板剥离和EVA缺损应在距离玻璃边缘2mm以内。
背板折皱时受光面不能有折痕，不能有重叠，不能乱写，没有刮痕。
背面污垢，直径小于5mm，宽度小于1mm及长度小于50mm,每平方米允许有两处。
接线盒、商标的位置无歪斜，接线盒周边无缝隙并涂布硅胶，硅胶一定要溢出接线盒周边，并且范围在5mm以内。
接线盒内汇流带须平滑，无虚焊; 汇流带要求牢固地卡于接线端子的汇流带连接端。
商标检查：印刷、电性能参数值是否符合要求。
钢化玻璃检验标准》执行。
铝型材接口处无明显台阶和缝隙，缝隙由硅胶填满，螺丝拧紧无毛刺；铝型材与玻璃间缝隙用硅胶密封，硅胶需涂均匀，光滑无毛刺现象，如有缝隙其深度≤1mm；其他项目检验按《铝合金检验标准》执行。
太阳能板检验标准
太阳能板的检验标准包括以下几个方面：
1. 功率检验：检验太阳能板在标准测试条件下的输出功率是否符合规定要求。
2. 外观检验：检验太阳能板表面是否平整、无明显划痕、氧化、开裂等不良状况，以及边框是否完好。
3. 短路电流检验：检验太阳能板在最大短路电流下的输出是否符合规定要求。
4. 开路电压检验：检验太阳能板在最大开路电压下的输出是否符合规定要求。
5. 最大功率点（MPPT）电压和电流检验：检验太阳能板在最
大功率点下的输出是否符合规定要求。
6. 温度系数检验：检验太阳能板的温度系数是否符合规定要求，包括温度系数对输出功率的影响、自身温度升高等情况。
7. 绝缘电阻检验：检验太阳能板的绝缘电阻是否符合规定要求，以保证太阳能板的安全性能。
8. 湿度耐久性检验：检验太阳能板在高湿环境下的抗气候老化和腐蚀能力。
这些检验标准可以根据不同的国家和地区、不同的产品类型和行业标准进行制定和执行。
辅助材料检验标准(太阳电池组件)太阳电池组件玻璃检验标准1. 适用范围本规范适用于各种规格型号太阳能组件专用玻璃的进厂质量检验。
2. 引用标准GB/T9963-1998钢化玻璃国家检验标准GB2828-1987周期检查计数抽样程序及抽样标准3. 检验项目外观检验，几何尺寸检验和性能检验。
3.2.1 长度，宽度符合订货协议要求，允许偏差为±1.0mm。
3.2.2 厚度尺寸公差为±0.2mm。
3.2.3 直角度误差小于其所在边长的±2‰。
钢板尺或钢卷尺、游标卡尺或千分尺、钢球。
5. 检验方法5.1 外观检验在较好的自然光或自然散射光下，距玻璃表面600mm用肉眼进行观察，必要时使用放大镜进行检查。
5.2 尺寸检验依据订货协议技术要求用钢板尺或钢卷尺进行多点长宽尺寸测量，取其平均值；用精度为0.01mm的千分尺测量玻璃各边中心的厚度，取其平均值。
5.3 弯曲度检验以平面钢化玻璃制品为试样。
试样垂直立放，水平放置直尺贴紧试样表面进行测量。
弓形时以弧的高度与弦的长度之比的百分率表示。
波形时，用波谷到波峰的高与波峰到波峰或波谷到波谷的距离之比的百分率表示。
5.4 机械强度检验5.4.1 将试样放置在高50mm宽15mm与试样外形尺寸大小一致的木框上。
5.4.2 将重1024g的钢球自1.0m高度自由落下，冲击点应距试样中心25mm范围内。
每块试样中心只限一次。
（备注：试样玻璃单独放置，不可流入生产线使用）5.4.3 试样完好无损。
5.5 其它各项性能检验以采购部从厂家索取的性能检验报告为准，性能检验报告完全符合3.3标准条款时方可认为性能合格，否则认为性能指标不合格。
（针对不同厂家、不同项目定期进行委托检验）.6．检查规则6.1 在检验前要求采购部提供相关材质证明及检验报告。
在确定性能指标完全符合3.4标准条款时，再根据GB2828标准要求进行抽检。
抽检采用一般检查水平II，合格质量水平AQL ＝4.0（见附表）。
太阳能板外观检查标准
一、表面平整度
1.太阳能板表面应保持平整，不应有明显的凹陷、划痕、毛刺、气泡、污垢等缺陷。
2.太阳能板表面应无裂纹、变形、变色、龟裂等不良现象。
二、边框外观
1.太阳能板边框应无明显变形、扭曲、划痕等缺陷，表面应光滑、平整。
2.边框与太阳能板之间的连接应牢固，无松动现象。
三、连接部分
1.太阳能板与支架之间的连接应牢固，无松动现象。
2.太阳能板与电缆之间的连接应正确、牢固，无虚接、短路等现象。
3.连接部分应有足够的机械强度和化学稳定性，能够承受自然环境和使用环境的影响。
四、颜色和光泽
1.太阳能板的颜色应符合设计要求，无明显色差和光泽不良。
2.太阳能板的表面应具有一定的光泽度，呈现出玻璃光泽或亚光光泽。
五、标识和标签
1.太阳能板上应有产品名称、型号、额定功率、生产日期等标识，标识应清晰、易读。
2.太阳能板表面应贴有安全认证标识和防伪标识，以保证产品的安全性和真实性。
六、结构强度
1.太阳能板的结构强度应符合设计要求，能够承受自然环境和使用环境的影响。
2.在风力、雪载等自然因素作用下，太阳能板不应出现明显的变形和损坏。
七、防雷保护
1.太阳能板应有防雷保护措施，能够承受雷电的冲击。
2.防雷保护措施应符合相关标准和规范的要求。
八、环境适应性
1.太阳能板应能够在各种气候条件下正常工作，包括高温、低温、潮湿、干燥等环境。
2.在自然环境和使用环境下，太阳能板的性能和质量不应受到明显影响。
太阳能板验收标准流程1. 引言本文档旨在规范太阳能板（以下简称“板”，或“太阳能板”）验收的标准流程。
板的验收是保证其质量和性能的重要环节，合格的太阳能板能够有效发挥其应有的功能。
2. 验收标准2.1 外观检查2.1.1 表面- 板的表面应平整，无明显凸出或凹陷。
- 表面颜色应均匀，无明显色差。
2.1.2 边缘- 板的边缘应整齐，无毛刺或裂纹。
2.2 尺寸检查- 板的尺寸应符合设计要求。
- 使用测量工具进行精确测量，误差不应超过设计规范中的允许范围。
2.3 电气和性能检查2.3.1 开路电压（Voc）- 使用专业测试仪器测量板的开路电压。
- 测量值应与设计要求一致，误差不应超过允许范围。
2.3.2 短路电流（Isc）- 使用专业测试仪器测量板的短路电流。
- 测量值应与设计要求一致，误差不应超过允许范围。
2.3.3 最大功率（Pmax）- 使用专业测试仪器测量板的最大功率。
- 测量值应与设计要求一致，误差不应超过允许范围。
2.4 耐久性和环境适应性检查- 板的耐久性和环境适应性应符合设计要求。
- 进行一定的气候环境模拟测试，如高温、低温、湿度等。
3. 验收流程3.1 准备工作- 确定验收人员、时间和地点。
- 准备测试仪器和工具。
3.2 外观检查- 检查板的表面是否平整和颜色是否均匀。
- 检查板的边缘是否整齐，无毛刺或裂纹。
3.3 尺寸检查- 使用测量工具对板的尺寸进行精确测量。
3.4 电气和性能检查- 使用专业测试仪器对板的开路电压、短路电流和最大功率进行测量。
3.5 耐久性和环境适应性检查- 进行一定的气候环境模拟测试，如高温、低温、湿度等。
3.6 验收结论- 验收合格：符合所有验收标准。
- 验收不合格：不符合任何验收标准，进一步检查和处理。
4. 结论太阳能板验收标准流程的制定和执行有助于确保太阳能板质量和性能的可靠性。
通过按照标准流程进行验收，可有效降低太阳能板的质量风险，并促进太阳能行业的健康发展。
1、范围
本检查规范合用于为昌隆光伏科技有限企业生产旳所有旳晶体硅太阳电池组件。
本检查规范对晶体硅太阳电池组件旳分类等级、外观规定等进行规定和对检查原则进行明确。
2、规范性引用文献
IEC61215、IEC61730、UL1703
3、定义
A级：从工业旳角度看是比较完美旳，无任何旳技术缺陷，外观质量状况在一定旳范围内不同样于B 级和不和格旳外观质量状况B级：技术上无任何缺陷，即符合IEC61215 、IEC61730 、UL1703原则，但外观不是很完美。
不合格品：外观质量状况较差（视角=上有较强列旳缺陷）。
一般来说，所有也许发生危险和对产品寿命有应先到缺陷将作为合格品处理。
4、对A级，B级及不合格品旳处理:
对A级组件视为合格品处理
对B级组件将被尤其标识和需削价处理。
相比较于A级组件，B级组件降价***
对不合格品不容许发售，同步不合格组件标签将视为无效
下面对A类，B类和不合格品旳详细分级进行描述。
5、组件外观检查规定：
6、保密协定：
本检查规范是保密旳，仅用于温州昌隆光伏科技有限企业和制造商，任何有关保密方面旳违反将会被告发.
注：此检查规范附件中旳图片只针对有些分类等级状况用语言体现不清晰或不直观旳地方，或者对组件等级鉴定有障碍旳地方，则附图片阐明。
对能用语言表述清晰旳，则未附图阐明。
太阳能板检测标准一、功率检验1. 目的：确保太阳能板在标称功率和实际使用条件下的输出功率符合要求。
2. 测试方法：通过专用的功率测试仪器，在标准测试条件下（例如：AM1.5, 25℃），对太阳能板进行功率测试。
3. 测试步骤：a. 将太阳能板放置在测试台上，确保太阳能板受到充足的阳光照射。
b. 将功率测试仪器连接到太阳能板的输出端。
c. 记录测试数据，包括测试时间、环境温度、太阳辐照度等。
d. 分析测试数据，计算出太阳能板的实际输出功率，并与标称功率进行比较。
4. 判定标准：实际输出功率应不低于标称功率的80%，且在所有测试条件下均应保持稳定。
二、外观检验1. 目的：检查太阳能板的外观质量，包括表面洁净度、无明显划痕、破损等。
2. 测试方法：人工目检及使用放大镜进行细节检查。
3. 测试步骤：a. 检查太阳能板表面是否洁净，无污垢、水迹或其他杂质。
b. 检查太阳能板是否存在划痕、破损或其他明显缺陷。
c. 对于发现的问题，拍照并记录详细信息。
4. 判定标准：太阳能板表面应洁净，无明显划痕、破损等缺陷。
否则，应进行修复或替换。
三、短路电流检验1. 目的：测量太阳能板在短路状态下的电流输出能力。
2. 测试方法：使用专用的电流测试仪器，将太阳能板短路，并记录电流值。
3. 测试步骤：a. 将电流测试仪器连接到太阳能板的输出端。
b. 将太阳能板短路，观察并记录电流值。
c. 分析测试数据，确定短路电流是否符合要求。
4. 判定标准：短路电流应不低于标称短路电流的80%。
若不符合要求，应进行维修或替换。
四、开路电压检验1. 目的：测量太阳能板在开路状态下的电压输出能力。
2. 测试方法：使用专用的电压测试仪器，将太阳能板开路，并记录电压值。
3. 测试步骤：a. 将电压测试仪器连接到太阳能板的输出端。
b. 将太阳能板开路，观察并记录电压值。
c. 分析测试数据，确定开路电压是否符合要求。
4. 判定标准：开路电压应不低于标称开路电压的80%。
光伏组件检测及标准光伏组件是太阳能发电系统中核心的部分，其质量和性能直接影响着太阳能发电系统的效率和可靠性。
为了保证光伏组件的质量和安全可靠性，光伏组件的检测和标准是非常重要的。
光伏组件的检测是指通过一系列的测试和评估来验证其质量和性能是否符合相关的标准和要求。
针对光伏组件的检测可以分为外观检查、电性能检测和可靠性测试等环节。
首先，外观检查是对光伏组件表面的外观缺陷进行检测，如裂纹、划痕、污染、灰尘等。
这些外观缺陷可能会导致光伏组件在运行过程中的光损失，降低发电效率。
因此，及时发现和修复这些缺陷对于确保光伏组件的正常运行至关重要。
其次，电性能检测是通过测量光伏组件的电压、电流和功率等参数来评估其电性能。
一般来说，光伏组件的电性能主要包括输出效率、最大功率点、开路电压、短路电流等。
通过对这些电性能参数的检测，可以判断光伏组件的发电效率和质量是否达到标准要求。
最后，可靠性测试是对光伏组件在不同环境条件下的性能进行评估。
通过暴露在高温、低温、湿度、盐雾和机械应力等恶劣环境条件下的测试，可以验证光伏组件在实际应用中是否具有足够的耐久性和可靠性。
这些可靠性测试可以模拟光伏组件在运行过程中可能遇到的各种环境和应力，对于提高其在实际环境中的可靠性和寿命至关重要。
此外，光伏组件的检测还需要依赖于一系列的标准和规范。
目前，国际上主要有IEC (国际电工委员会) 和UL (美国安全实验室) 等机构发布的光伏组件检测标准。
这些标准包括了光伏组件的外观、电性能、可靠性等方面的测试方法和要求，为保证光伏组件的质量和性能提供了指导和依据。
在中国，国家标准化管理委员会也发布了一系列的光伏组件检测标准，如GB/T 9535-2018《太阳能电池组件检验规范》、GB/T 34537-2017《太阳能电池片质量分级》等。
这些标准具有权威性和可操作性，对于规范光伏组件的质量和性能有着重要的作用。
综上所述，光伏组件的检测和标准对于保证光伏发电系统的质量和性能至关重要。
宁波市鑫友光伏有限公司
太阳能组件板成品检验标准
此检验标准作为太阳能组件板成品验收规范
1.工能
1.1 再规定光源的光谱、标准光强及一定的环境温度（25℃）条件下，太阳能电池板输出的开路电压Voc、短路电流Isc、Vm、Im等都符合相应规格型号的技术文件的要求，电压误差在±5％、电流误差在±3％的范围内。
1.2 太阳能电池板的实际输出功率在额定工率的±5％以内，运行一段时间后，（48小时）无短路、断路等异常现象。
1.3 太阳能电池片无裂痕、破损、缺角、断裂等情况；汇流条焊接牢固，焊点均匀、无氧化斑：组件的每块电池片于互连条排列整齐，电池片整体色泽一致，无花斑。
1.4 太阳能电池组件的面积/功率比大于65w/ m2 ,重量/功率比大于4.5w/㎏。
2.金属框
2.1金属框的规格、尺寸、型号等应符合技术文件要求，开孔大小、位置、孔位与孔位距离、孔位尺寸等都应符合技术文件的要求。
2.2 金属边框与边框之间焊接、按装的牢固、紧奏，缝隙小于0.2㎜；金属框表面无毛刺、无飞边、无杂物、无划痕、无锈点，表面平整无变形，色泽一致。
2.3 金属边框的短边角码压铸紧凑，无松动现象；长边冲压实中到位，长短边组装后要能承受一定的抗拉强度；长短边45℃切角符合要求的规定，组装后无缝隙。
2.4 金属边框安装后要能承受89N的力拉1分钟无移位、无松动、无松脱等现象。
3.玻璃类
3.1 电池板上的钢化玻璃表面整洁，无破损、裂纹、划痕、气泡、结石等；颜色透明一致，玻璃下面无杂物。
3.2 组框完毕的电池板与金属框之间密封胶要分布均匀，密封良好，金属框—玻璃—背膜之间的密封胶无缺口、无空隙、无沙眼等现象，达到I P65的防水等级。
3.3 层压后的太阳能板中不得有气泡、碎片、异物或脱层等情况，EVA胶膜与玻璃的剥离强度大于30N/cm；EVA胶膜与TPT的剥离强度大于40N/cm。
4.塑件类
4.1 太阳能组件背面的接线盒型号应与技术文件要求一致，无破损、裂痕、划伤、毛刺
等；线盒与太阳能板安装、粘贴牢固，平整，不得歪斜。
4.2 安装好的线盒密封良好，正负极要有标识、左正右负，太阳能板中的引出线距离玻璃边缘100mm，引出间距符合相应规格的技术文件要求，线盒内元器件焊接真确、牢固；电池板的引出线与线盒金属焊接、安装牢固，接触电阻小于5mΩ。
5.背板类：
5.1 层压后的组件背板平整、光滑、干净、无凸起，无压痕、无划伤、无破损。
5.2 背板要能通过DC6000V 50uA电流的高压测试，无拉弧、击穿等现象。
5.3 严禁背膜放反，严禁背膜划伤、破损的情况出现。
6.电线类
6.1 所有电线的护套层、绝缘层无破损；材质、规格、尺寸等符合技术文件的要求，整体无明显变形，电线、插头、插座、接插件所带塑见无气泡、裂纹、毛刺、斑点；表面应平整光滑。
6.2 带有插头、插座、接插件等的规格、型号应符合技术文件的要求。
6.3 印字、图案等清晰、正确，颜色一致并符合相关标准的要求。
6.4 电线与线盒焊接可靠、极性正确，焊接处无芯线闪露，装配好的电线与线盒要能承受大于89N的力、拉1分钟后位移在2 mm的范围内；电线另一头的正、负极要标识清晰。
7.安全（C R I）
7.1 太阳能电池组件在使用过程中不可对人体造成实际的或潜在的危险及不安全情况。
7.2 以1000V直流电、0.5mA电流通过组件的引出线与金属边框之间，测其绝缘电阻要大于40兆欧㎡。
7.3太阳能电池组件应能通过热循环实验，湿热-湿冷实验，机械载荷实验，兵雹击实验，老划实验等。
8.包装：
8.1 无漏装，错装，包装方式错，包装尺寸不符，包装错裂等现象。
8.2 标贴、标志，生产日期用错或位置贴错，贴斜，少贴，多贴等。
8.3 标贴，外箱等印刷是否模糊，缺印，印错等60㎝辨认要清醒。
8.4 带有条形码的印刷要清晰，电脑扫描要能读出。
8.5 包装尺寸，印刷是否符合要求，防护措施是否有效。
8.6 外箱尺寸，印刷是否符合要求，外箱打包带是否锁紧，牢固。
8.7 包装时太阳能电池板应正面装箱。
9.搬运、堆放：
9.1 搬运、转运过程中要轻拿轻放，不可抛、仍等。
9.2 堆放地要平整，产品与地面间有防护措施，堆放方式、环境不可造成对产品损伤：如堆放层数不可超高，最高10层；易碎品的保护、防潮、防湿、防腐等。
9.3 成品的储存期不可超过一年，否则全检后出库。
检验方法：
1外观：产品的外观检验可在正常光照的条件下目测法检验，检查产品的外观是否符合标准的要求。
2结构：产品装配结构的检验可用98N的拉力电池组件的边框、线盒、连接线看其是否松动，目检边框的装配之间有没有缝隙，边角之间是否平整，是否成90度的直角。
3功能：把太阳能电池板放在标准强光下照射后，测其输出的开路电压及短路电流是否符合相应规格的标准要求，再计算出其功率是否达到相应规格型号的要求。
4安全：用绝缘电阻测试仪的两表笔分别接在组件的输出引线和组件的金属边框上，启动仪器、测其绝缘电阻是否能达到200MΩ的要求。
5检验电池板后面的电线拉力：把电池板连同安装好的线盒固定住，用弹簧拉力拉住电线在轴向加89N的力拉1分钟后，电线和电盒无松动、脱焊或损伤等，并且接触、密封完好。
6包装：检查产品型号标贴是否正确，配件是否齐全，有没有防护措施，防护是否有效，外箱正、侧麦印刷是否工整、正确，打包带是否锁紧。
注：交收检验中按第4项AQL=0；第3、第5项AQL=1.0；第1、第2、第6项AQL=2.5的质量限验收检验。
2010.11.10。
