川大《电力系统继电保护(1)1352》18春在线作业1

电力系统继电保护试题以及答案 一、单项选择题（本大题共15小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1．过电流继电器的返回系数（B ）A ．等于0B ．小于1C ．等于1D ．大于12．限时电流速断保护的灵敏系数要求（B ）A ．大于2B ．大于~C ．大于D ．大于3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（A ）A ．有机会只切除一条线路B ．有机会只切除一条线路C ．100%切除两条故障线路D ．不动作即两条故障线路都不切除4．在双侧电源系统中,采用方向元件是为了提高保护的（D ）A ．方向性B ．可靠性C ．灵敏性D ．选择性5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D ）A ．90°接线B ．30、30 、-3 D ．-30、306．正方向出口相间短路,存在动作“死区”的阻抗继电器是（D ）A ．全阻抗继电器B ．方向阻抗继电器C ．偏移特性阻抗继电器D ．上抛圆阻抗继电器7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（D ）A ．0°接线B ．90°接线C ．30、30D ．A 、A +30零序补偿电流的接线方式8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A ）A ．测量阻抗增大，保护范围减小B ．测量阻抗增大，保护范围增大C ．测量阻抗减小，保护范围减小D ．测量阻抗减小，保护范围增大9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（A ）A ．选择性B ．可靠性C ．灵敏性D ．速动性10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（C）A．选择性 B．速动性C．灵敏性 D．可靠性11．距离Ⅲ段保护，采用方向阻抗继电器比采用全阻抗继电器（A）A．灵敏度高 B．灵敏度低C．灵敏度一样 D．保护范围小12．高频阻波器的作用是(C）A．限制短路电流 B．防止工频电流窜越C．防止高频电流窜越 D．补偿接地电流13．对于Y，d11接线变压器，为保证正常运行时差动回路两臂的电流相等，应使变压器Y侧电流互感器变比（B）B．增大倍A．等于变压器变比nTC．减少倍 D．增大3倍14．发电机横差保护的作用是（A）A．保护定子绕组匝间短路 B．保护定子绕组相间短路C．保护定子绕组接地短路 D．保护转子绕组一点接地故障15．对于大型发电机，反应转子表层过热的主保护是（C）A．低电压起动的过电流保护 B．复合电压起动的过电流保护C．负序电流保护 D．阻抗保护二、填空题（本大题共23小题，每小题1分，共23分）请在每小题的空格中填上正确答案。

电力系统继电保护课后习题答案1 绪论1。

1电力系统如果没有配备完善的继电保护系统,想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时,电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏；当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡，可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡.如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时,不能及时地发出信号通知值班人员进行合理的处理.1.2继电保护装置在电力系统中所起的作用是什么？答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。

它的作用包括：1.电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号，通知值班人员处理,使电力系统尽快恢复正常运行；3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令，将故障部分与电网的其他部分隔离。

1。

3继电保护装置通过哪些主要环节完成预定的保护功能,各环节的作用是什么？答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动。

逻辑判断环节是根据测量环节输出的逻辑信号,使保护装置按一定的逻辑关系判定故障的类型和范围,最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作.1.4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗?答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高,构成了过电压保护；利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

《电力系统继电保护》项目一电力系统继电保护初步知识一、单选题1．过电流继电器的返回系数（B）A．等于0B．小于1C．等于1D．大于12．在双侧电源系统中,采用方向元件是为了提高保护的（ D ）A．方向性B．可靠性C．灵敏性D．选择性3.过电流继电器的动作电流（A）返回电流。

(A)大于；（B)小于； (C)等于。

二、填空题1.反应故障时电流增大而动作的保护称为___________。

(过电流保护)2.对本元件的主保护起后备作用的保护称为____________。

(近后备保护)3.所谓灵敏性是指对_______________发生故障的反应能力。

（保护范围内）4．动作电流是指能使继电器动作的______________。

（最小电流）5. 电力系统发生故障时,继电保护装置应_____________（将故障部分切除）,电力系统出现不正常工作时，继电保护装置一般应_____________（发出信号）。

6. 电力系统切除故障的时间包括______________（继电保护动作）时间和_____________（断路器跳闸）的时间。

7. 继电保护装置一般是由测量部分、_________（逻辑部分）和____________（执行部分）组成。

8.继电保护的可靠性是指保护在应动作时________（不拒动）,不应动作时____________（不误动）三、判断题1.电力系统继电保护装置通常应在保证选择性的前提下,使其快速动作。

(√)2.电力系统故障时,继电保护装置只发出信号,不切除故障设备。

(×)3.继电保护装置的测量部分是测量被保护元件的某些运行参数与保护的整定值进行比较。

(√)4.能使电流继电器从释放状态改变至动作状态的最大电流称为继电器的动作电流。

（×）5.保护范围大的保护,灵敏性好。

（√)四、简答题1.何谓电力系统的“故障”、“异常运行状态”、与“事故”？答：不正常工作状态指电气设备或线路正常工作遭到破坏但未形成故障,如过负荷、频率降低或升高、过电压、电力系统振荡等。

电力系统继电保护课后习题答案1 绪论1。

1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景？答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流，若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏;当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡,可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统,则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1。

2继电保护装置在电力系统中所起的作用是什么?答:继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置.它的作用包括：1。

电力系统正常运行时不动作；2.电力系统部正常运行时发报警信号，通知值班人员处理,使电力系统尽快恢复正常运行;3.电力系统故障时,甄别出发生故障的电力设备,并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令,将故障部分与电网的其他部分隔离。

1。

3继电保护装置通过哪些主要环节完成预定的保护功能，各环节的作用是什么?答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量,并与给定的值进行比较，根据比较的结果，给出“是”、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动.逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令,发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作。

1。

4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护;利用短路时电压幅值的降低，构成了低电压保护；利用电压幅值的异常升高,构成了过电压保护;利用测量阻抗的降低和阻抗角的变大，构成了低阻抗保护。

电力系统继电保护一、判断题（本大题共60分，共15小题，每小题4分）1.继电保护属于二次系统2.当系统正常运行时继电保护不工作3.为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。

4.发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。

5.继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。

6.无时限电流速断保护不能够保护线路的全长。

7.断路器、隔离开关和连接导线不是被保护元件。

8.系统等值阻抗最小时，其中所有的保护处于最大方式。

9.考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。

10.速动性要求继电保护在任何情况下不带延时地瞬时切除故障。

11.继电保护的灵敏系数是固定不变的。

12.继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。

13.过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。

14.继电保护的基本任务之一是保证系统稳定运行。

15.不正常运行状态时继电保护不会动作于跳闸。

二、填空题（本大题共40分，共10小题，每小题4分）1.现在电力系统中通常采用类型的继电保护装置。

2.继电保护装置的输出触点分为和两种类型。

3.一般情况下线路的无时限电流速断保护整定原则：。

4.反应测量点电压与电流矢量比的保护称为保护。

5.在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的继电器可能启动，而继电器通常不会启动。

6.继电保护系统由、、以及相应的二次回路接线构成。

7.零序功率方向继电器的电压输入量是3序，则电流输入量为。

8.整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是。

9.定时限保护的动作时间是 ,而反时限的动作时间与短路电流大小成10.运行中的电压互感器二次回路不能够［blank］、电流互感器二次回路不能够［blank］。

答案:一、判断题（60分，共15题，每小题4分）1.V2. X3. V4. X5. X6. X7. X8. X9. V 10. X 11. X12. X 13. V 14. X 15. X二、填空题（40分，共10题，每小题4分）参考答案：数字（或微机）解题方案：我国在20世纪80年代普遍采用微机继电保护装置。

------------------------------------------------------------------------------------------------------------------------------ (单选题) 1: 方向电流保护是在电流保护的基础上,加装一个()。

A: 负序电压元件B: 复合电流继电器C: 方向元件D: 选相元件正确答案:(单选题) 2: 关于电压互感器和电流互感器二次接地正确的说法是()。

A: 均属工作接地B: 均属保护接地C: 电压互感器二次接地属工作接地，电流互感器属保护接地D: 电流互感器二次接地属工作接地，电压互感器属保护接地正确答案:(单选题) 3: 使电流速断保护有最小保护范围的运行方式为系统()。

A: 最大运行方式B: 最小运行方式C: 正常运行方式D: 事故运行方式正确答案:(单选题) 4: 为防止电压互感器一、二次绕组间绝缘损坏击穿时,高电压窜入二次回路,危及人身安全,应将二次侧()。

A: 屏蔽B: 接地C: 设围栏D: 加防护罩正确答案:(单选题) 5: 在相间电流保护的整定计算公式中考虑继电器返回系数的保护是()。

A: 电流速断保护B: 限时电流速断保护C: 定时限过电流保护D: 电流电压联锁速断保护正确答案:(单选题) 6: 加到阻抗继电器的电压电流的比值是该继电器的()。

A: 测量阻抗B: 整定阻抗C: 动作阻抗D: 无法确定正确答案:(单选题) 7: 大接地电流系统,发生单相接地故障,故障点距母线远近与母线上零序电压值的关系是()。

A: 与故障点位置无关B: 故障点越远零序电压越高C: 故障点越远零序电压越低D: 零序电压为零------------------------------------------------------------------------------------------------------------------------------ 正确答案:(单选题) 8: 电流互感器二次回路接地点的正确设置方式是()。

四川大学电力系统继电保护模拟试题（一）及答案模拟试题（一）一、填空1继电保护装置一般由、、三部分组成。

2继电保护的可靠性包括和，是对继电保护性能的最根本要求。

3低电压继电器的启动电压返回电压，返回系数1。

4在中性点非直接接地电网中，发生单相接地短路时，处零序电压最高；处零序电压为0；零序电流的分布主要取决于。

5.自耦变压器高压侧和中压侧的零序电流保护应连接至变压器。

6功率方向继电器的内角？？30?，它的作用范围？阿古伊当ij7单侧供电线路发生短路故障时，过渡电阻的存在使方向阻抗继电器的测量阻抗和保护范围增大。

8检查平行双回线路有电流的自动重合闸，当另一回线有电流时，表示，可以进行重合闸。

9.变压器的气体保护响应油箱中产生的气体或油流，该气体或油流作用于信号，并跳离变压器各电源侧的断路器。

10低电压起动过电流保护和复合电压起动过电流保护中，引入低电压起动和复合电压起动元件是为了提高过电流保护的，此时过电流保护的定值不需要考虑。

11.电流相位比较母线保护的基本原理是在发生内部故障和外部故障时，根据母线的连接元件实现的。

12断路器失灵保护属于后备保护。

13.微机保护的硬件一般包括、和三部分。

介绍了微机保护中半周积分算法的基本原理。

微机保护装置的功能特性主要由以下因素决定：。

二、简答题1.继电保护的基本任务是什么？2当纵联差动保护应用于线路、变压器、母线时各有什么特殊问题？这些问题可用什么方法加以解决？3先导电流相位保护的锁定角度是多少？什么因素决定了锁定角度的大小？4什么是重合闸后加速保护？主要的应用是什么？5变压器纵差动保护中消除励磁涌流影响的措施有哪些？它们分别利用了励磁涌流的那些特点？6.发电机从失磁到稳态异步运行可分为哪三个阶段？每个阶段的特点是什么？7微机保护中启动元件的作用有哪些？三、分析和计算问题1某方向阻抗继电器zset?8?，?sen?80?，当继电器的测量阻抗为6?50??时，该继电器是否动作？2.设置FS？在1200 Hz时，设计了一个加法滤波器，用于滤除1、3、5等奇次谐波，并写出其差分方程的表达式。

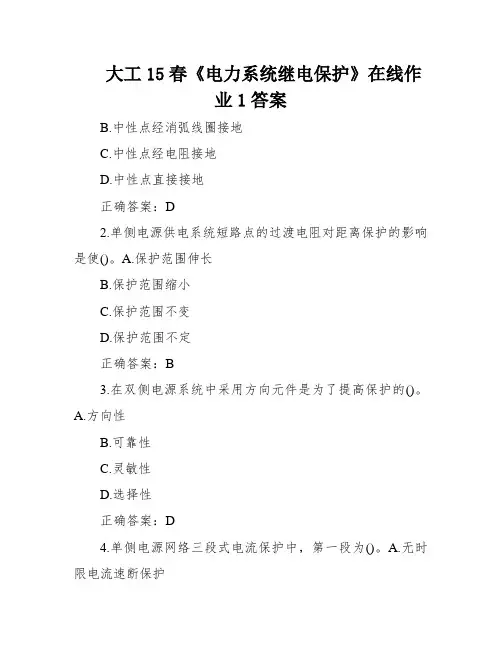

大工15春《电力系统继电保护》在线作业1答案B.中性点经消弧线圈接地C.中性点经电阻接地D.中性点直接接地正确答案：D2.单侧电源供电系统短路点的过渡电阻对距离保护的影响是使()。

A.保护范围伸长B.保护范围缩小C.保护范围不变D.保护范围不定正确答案：B3.在双侧电源系统中采用方向元件是为了提高保护的()。

A.方向性B.可靠性C.灵敏性D.选择性正确答案：D4.单侧电源网络三段式电流保护中，第一段为()。

A.无时限电流速断保护B.限时电流速断保护C.定时限过电流保护D.反时限过电流保护正确答案：A5.大接地电流系统中，发生单相接地故障，故障点距母线远近与母线上零序电压值的关系是()。

A.与妨碍点位置无关B.故障点越远零序电压越高C.故障点越远零序电压越低D.零序电压为零正确答案：C6.90°接线方式下，当线路阻抗角为60°时，继电器的内角应为()。

A。

30°B。

60°C。

120°D。

150°精确答案：A7.距离保护动作时，整定阻抗Zset与被保护线路的测量阻抗Zm之间的关系是()。

A。

Zm>ZsetB。

Zm<ZsetC。

Zm=ZsetD。

Zm≥Zset正确答案：B8.阻抗继电器的电压电流的比值是该继电器的()。

A.测量阻抗B.整定阻抗C.举措阻抗D.无法肯定正确答案：A9.使电流速断保护有最大保护范围的运行方式为系统()。

A.最大运行方式B.最小运行方式C.一般运行方式D.事故运行方式精确答案：A10.继电保护装置最基本的要求是()。

A.快速性B.选择性C.可靠性D.灵敏性正确答案：C大工15春《电力系统继电保护》在线功课12、判别题（共10道试题，共40分。

）1.继电器的起动电流和返回电流的比值称为继电器的返回特性。

A.错误B.正确精确答案：A2.近后备保护是当主保护或断路器拒动时，由相邻电力装备或线路的保护完成的后备保护。

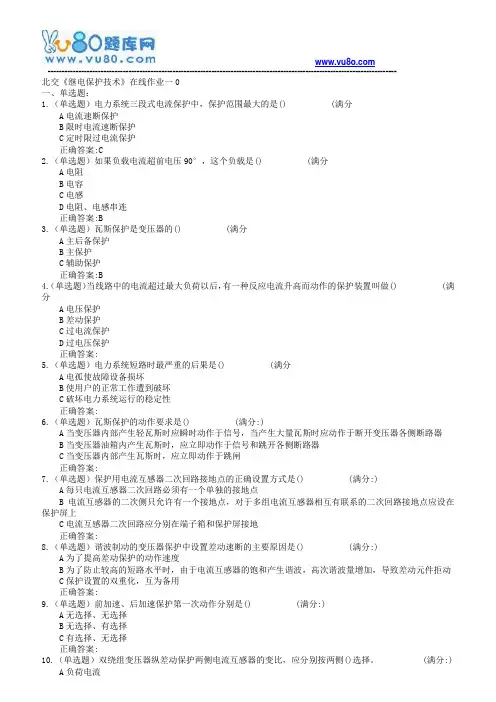

北交《继电保护技术》在线作业一0一、单选题：1.（单选题）电力系统三段式电流保护中，保护范围最大的是() (满分A电流速断保护B限时电流速断保护C定时限过电流保护正确答案:C2.（单选题）如果负载电流超前电压90°，这个负载是() (满分A电阻B电容C电感D电阻、电感串连正确答案:B3.（单选题）瓦斯保护是变压器的() (满分A主后备保护B主保护C辅助保护正确答案:B4.（单选题）当线路中的电流超过最大负荷以后，有一种反应电流升高而动作的保护装置叫做() (满分A电压保护B差动保护C过电流保护D过电压保护正确答案:5.（单选题）电力系统短路时最严重的后果是() (满分A电孤使故障设备损坏B使用户的正常工作遭到破坏C破坏电力系统运行的稳定性正确答案:6.（单选题）瓦斯保护的动作要求是() (满分:)A当变压器内部产生轻瓦斯时应瞬时动作于信号，当产生大量瓦斯时应动作于断开变压器各侧断路器B当变压器油箱内产生瓦斯时，应立即动作于信号和跳开各侧断路器C当变压器内部产生瓦斯时，应立即动作于跳闸正确答案:7.（单选题）保护用电流互感器二次回路接地点的正确设置方式是() (满分:)A每只电流互感器二次回路必须有一个单独的接地点B电流互感器的二次侧只允许有一个接地点，对于多组电流互感器相互有联系的二次回路接地点应设在保护屏上C电流互感器二次回路应分别在端子箱和保护屏接地正确答案:8.（单选题）谐波制动的变压器保护中设置差动速断的主要原因是() (满分:)A为了提高差动保护的动作速度B为了防止较高的短路水平时，由于电流互感器的饱和产生谐波，高次谐波量增加，导致差动元件拒动 C保护设置的双重化，互为备用正确答案:9.（单选题）前加速、后加速保护第一次动作分别是() (满分:)A无选择、无选择B无选择、有选择C有选择、无选择正确答案:10.（单选题）双绕组变压器纵差动保护两侧电流互感器的变比，应分别按两侧()选择。

电力系统继电保护网上作业题第一章绪论一 . 填空题1.对继电保护装置的四项基本要求是()性、 ()性、 ()性和 ()性。

2.继电保护装置组成部分一般包括（），（），（）。

3.电力系统发生故障时，继电保护装置应将（）部分切除，电力系统出现不正常工作时，继电保护装置一般应（）。

4.继电保护的可靠性是指保护在应动作（），不应动作时（）。

5.输电线路的短路可分为（）、（）两类。

6.电力系统的三种运行状态（）、（）、（）。

7.按继电保护所起的作用可分为()保护、 ()保护，其中后备保护又可分为()保护和()保护。

8.能满足系统稳定及设备安全要求，有选择性地切除被保护设备和全线故障的保护称为().若主保护或断路器拒动时，用以切除故障的保护称为()。

9.保护装置的灵敏性，通常用（）来衡量，灵敏系数越大，则保护的灵敏度就越（）。

10. 最常见的不正常运行状态是（）, 最常见的故障类型是（）。

11. 继电保护装置有按反应电流增大原理而构成的()保护，有按反应电压降低原理而构成的()保护，有按反应电流与电压比值及相角变化原理而构成的()保护等。

12. 反应于变压器油箱内部故障时所发生气体而构成()保护；反应于电动机绕组的温度升高而构成()保护。

二 . 选择题1.当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护()的体现 .A．速动性 B.选择性 C.灵敏性2.为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有（）.A．速动性 B.选择性 C.灵敏性三 . 问答题1.什么是继电保护装置？2.对继电保护有哪些要求？各项要求的定义是什么？3.继电保护装置的基本任务是什么？4.什么是主保护？什么是后备保护？5.何谓近后备保护、远后备保护？电力系统继电保护网上作业题参考答案第一章绪论一 . 填空题速动性选择性灵敏性可靠性测量部分、逻辑部分、执行部分故障发出信号不拒动，不误动相间短路，接地短路正常状态不正常状态故障状态主保护后备保护近后备远后备主保护后备保护灵敏系数高过负荷单相接地故障过电流低电压差动瓦斯过负荷二 . 选择题1.B ,2. A三 . 问答题1. 继电保护装置，就是指反应电力系统中电气元件发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。
