生活用电练习题含答案及解析

初中物理生活用电常见题型及答题技巧及练习题(含答案)一、生活用电选择题1．如图所示的情景描述，正确的是（）A. 使用测电笔测火线是正确的B. 短路时，灯丝会立即烧断C. 图中电路的接法是正确的D. 发生触电事故，立即用绝缘体挑开电线【答案】 D【解析】【解答】解：A、使用测电笔测火线，手接触笔尖金属体，容易发生触电事故．故A错误．B、短路时，会使电路中电流过大，会使电源、用电器损坏，易发生火灾．故B错误．C、理论上说：火线是有电的，所以从安全用电的角度分析，保险丝和开关都应该接在火线上．故C错误．D、发现有人触电应立即切断电源或用干燥的木杆将人与火线分开．故D正确．故选D【分析】（1）使用测电笔时，笔尖接触要检测的导线，手接触笔尾金属体，才能在接触火线时氖管发光，接触零线时氖管不发光．手千万不要接触笔尖金属体．（2）短路时，会使电路中电流过大，会损坏用电器、电源，易发生电火灾．（3）为了安全，保险丝应该接在火线上．（4）安全用电的原则：不接触低压带电体、不靠近高压带电体．2．如图是用电热水壶烧水的情景，下列说法正确的是（）A. 乙图中标有“PE”的导线插头应该接甲图中标有“2”的插孔B. 使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险C. 如果熔断器中的熔丝熔断，可以用铜丝或铁丝替代D. 在“高山”上烧水时，96℃就沸腾了．说明水的沸点随气压的升高而降低【答案】B【解析】【解答】解：AB、据图可知，PE线是地线，所以应该与用电器的外壳相连，即防止外壳带电使人触电，故“PE”的导线插头应该接甲图中标有“1”的插孔，使用了标有“PE”的导线，即使壶壳带电，人接触它也无触电危险，故A错误，B正确；C、熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替，故C错误；D、在“高山”上烧水时，96℃就沸腾了．说明水的沸点随着高度的增加而降低，故D错误；故选B．【分析】（1）三脚插头的最上面的脚与用电器的外壳相连，且与对应三孔插座的地线相连；（2）熔丝一般用电阻率大，熔点低的合金制成，不能用铜丝代替；（3）大气压随着高度的增加而减小；3．小明把台灯插头插入插座，当他闭合台灯开关时．室内其他电灯全部熄灭．检查发现保险丝熔断．造成这一故障的原因可能是（）A. 灯座短路B. 插座短路C. 插头短路D. 开关短路【答案】A【解析】【解答】解：在台灯插头插入插座，闭合开关后，室内其他电灯熄灭，保险丝熔断，该现象说明不是插头短路，是灯座短路造成的，故A选项符合题意，C选项不合题意；台灯插头未插入插座时室内电灯正常发光，因此插座处没有短路，故B选项不合题意；开关和用电器是串联连接，是控制电路的通断，因此开关不会造成短路，故D选项不符合题意．故选 A．【分析】家庭电路中的保险丝熔断的原因有两个：一是用电器的总功率过大；二是发生短路．由生活常识可知，台灯的功率一般较小，因此造成保险丝熔断的原因不会是因台灯的功率过大，这两种情况都是由于发生短路造成的．4．如图所示的四张图片中，对应物理知识阐述正确的是（）A. 甲图中闭合开关后看到的现象称为电磁感应现象B. 乙图展示了发电机的原理C. 丙图把拉线开关接在灯和火线之间更能保证用电安全D. 丁图所示用皮毛摩擦胶棒，橡胶带负电是由于皮毛束缚电子的能力比较强【答案】C【解析】【解答】解：A、甲图是奥斯特实验，说明通电导线周围有磁场，故A错误；B、发电机是利用电磁感应的原理制成的，该装置中没有电源，故B错误；C、从安全用电的角度分析，把拉线开关接在灯和火线之间更能保证用电安全，故C正确；D、用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强、夺得电子，因有了多余电子带负电，毛皮的原子核束缚核外电子的本领弱，就会失去电子，因缺少电子带正电．故D错误；故选C．【分析】（1）奥斯特实验说明通电导线周围有磁场；（2）发电机是利用电磁感应的原理制成的，该装置中没有电源；（3）在家庭电路中，开关应该接到火线和用电器之间；（4）不同的物质原子核束缚核外电子的本领有强有弱，两种物质相互摩擦时，原子核束缚核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电子，因缺少电子带正电．摩擦起电的实质不是创造了电，而是电子的转移．5．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．6．生活中具备安全用电意识非常重要。

初中物理《九年级》第十九章生活用电-家庭电路考试练习题姓名:_____________ 年级:____________ 学号:______________l2、下列说法正确的是（）A ．安装电路时，开关应接在零线上B ．地磁场的南极在地理的北极附近C ．划船时，使船前进的力的施力物体是船桨D ．核动力航母产生的核废料对环境无污染知识点：家庭电路【答案】B【详解】A．安装电路时，开关必须接在火线上，这样在开关断开后用电器就不带电，避免触电的危险，故 A错误；B．地球是一个巨大的磁体，地磁的两极与地理的两极相反，但并不重合，地磁场的南极在地理的北极附近，故 B正确；C．划船时，船桨向后划水，给水一个向后的力，由于物体间力的作用是相互的，水给船桨一个向前的力，所以使船前进的力的施力物体是水，故 C错误；D．核废料是对环境污染很严重的，故 D错误。

故选 B。

3、家庭电路中电灯、电视机、电冰箱等用电器之间是__ 联的，这些用电器一起工作的越多，电路的总功率 __ （选填“ 越大” 或“ 越小” ）．知识点：家庭电路【答案】并越大【详解】家庭电路中的用电器要能分别独立工作，所以都是并联的，并联电路的总功率为各支路的功率之和，所以这些用电器一起工作的越多，电路的总功率越大。

4、关于家庭电路和安全用电，下列说法正确的是（）A ．使用试电笔时，手要接触笔尾金属体B ．搬动电器前不需要断开电源开关C ．空气开关跳闸，一定是电路发生了短路D ．控制电灯的开关，要连接在零线和电灯之间知识点：家庭电路【答案】A【详解】A．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故 A正确；B．搬动电器前需要断开电源开关，防止触电，故 B错误；C．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大，故 C错误；D．控制电灯的开关，要连接在火线和电灯之间，故 D错误。

故选 A。

5、请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

一．选择题（共10小题）1．现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备，有一配电系统如图所示，以下各个设备的特征叙述正确的是（）A．电能表上可以直接读出应该交的电费B．所选空气开关的断路电流应等于或略小于该电路允许通过的最大电流C．漏电保护器用于当灯泡的灯丝烧断时，将电流导入大地D．漏电保护器跳闸可能因为其安装的位置湿度过大【分析】（1）电能表是测量用电器消耗的电能的仪表，但不能直接读出应该交的电费；（2）空气开关在电路过载或短路时，即通过电流过大时起到保护作用。

（3）漏电保护器原理是当火线电流比零线电流大太多的话就说明电路的某个地方可能接地漏电，电流从大地跑了。

当单相触电时实际上就是人体加载在了火线和地线之间，火线电流大，零线电流小，漏电保护器工作。

而当双相触电时实际上就是在负载上并联了一个人体，实际的火线电流和零线电流的差值并没有什么变化，所以会起不到保护作用。

【解答】解：A、电能表是测量用电器消耗的电能的仪表，但不能直接读出应该交的电费，故A错误；B、空气开关与保险丝的作用相同，因此所选空气开关的断路电流应等于或稍大于该电路允许通过的最大电流，否则会因经常跳闸而影响正常用电；故B错误；C、漏电保护器只有在电路发生漏电或有人触电时才会切断电源，而灯泡断路时，没有电流，此时漏电保护器不会起到保护的作用，故C错误。

D、因通常情况下水是导体，能将电流导入大地，因此湿度大可能造成漏电，引起漏电保护器跳闸，故D正确。

故选：D。

【点评】本题考查漏电保护器、空气开关的特点及应用，要注意二者工作原理的不同。

同时了解电路中的几种情况的不同表现：一是短路，二是用电器总功率过大，三是用电器漏电或有人触电等。

2．如图是家庭电路的实物布线图。

下面依次画出的该电路中标有①②③④的四个电路元件的规定符号中，错误的是（）A．B．C．D．【分析】图中①②③④依次是相交且相连接的导线、灯泡、开关和三孔插座。

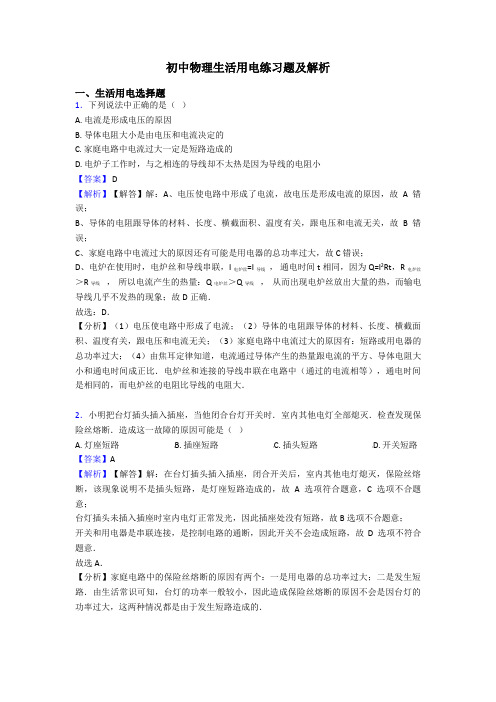

初中物理生活用电练习题及解析一、生活用电选择题1．下列说法中正确的是（）A. 电流是形成电压的原因B. 导体电阻大小是由电压和电流决定的C. 家庭电路中电流过大一定是短路造成的D. 电炉子工作时，与之相连的导线却不太热是因为导线的电阻小【答案】 D【解析】【解答】解：A、电压使电路中形成了电流，故电压是形成电流的原因，故A错误；B、导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关，故B错误；C、家庭电路中电流过大的原因还有可能是用电器的总功率过大，故C错误；D、电炉在使用时，电炉丝和导线串联，I电炉丝=I导线，通电时间t相同，因为Q=I2Rt，R电炉丝＞R导线，所以电流产生的热量：Q电炉丝＞Q导线，从而出现电炉丝放出大量的热，而输电导线几乎不发热的现象；故D正确．故选：D．【分析】（1）电压使电路中形成了电流；（2）导体的电阻跟导体的材料、长度、横截面积、温度有关，跟电压和电流无关；（3）家庭电路中电流过大的原因有：短路或用电器的总功率过大；（4）由焦耳定律知道，电流通过导体产生的热量跟电流的平方、导体电阻大小和通电时间成正比．电炉丝和连接的导线串联在电路中（通过的电流相等），通电时间是相同的，而电炉丝的电阻比导线的电阻大．2．小明把台灯插头插入插座，当他闭合台灯开关时．室内其他电灯全部熄灭．检查发现保险丝熔断．造成这一故障的原因可能是（）A. 灯座短路B. 插座短路C. 插头短路D. 开关短路【答案】A【解析】【解答】解：在台灯插头插入插座，闭合开关后，室内其他电灯熄灭，保险丝熔断，该现象说明不是插头短路，是灯座短路造成的，故A选项符合题意，C选项不合题意；台灯插头未插入插座时室内电灯正常发光，因此插座处没有短路，故B选项不合题意；开关和用电器是串联连接，是控制电路的通断，因此开关不会造成短路，故D选项不符合题意．故选 A．【分析】家庭电路中的保险丝熔断的原因有两个：一是用电器的总功率过大；二是发生短路．由生活常识可知，台灯的功率一般较小，因此造成保险丝熔断的原因不会是因台灯的功率过大，这两种情况都是由于发生短路造成的．3．某同学在学习家庭电路时，安装了两盏白炽灯和两个插座，如图所示，如果两插座中均接入家用电器，且将电路中的开关全部闭合，那么各用电器工作的情况是（）A. 甲、乙、丙、丁都正常工作B. 只有乙、丙、丁正常工作C. 只有丙、丁正常工作D. 只有丙正常工作【答案】D【解析】【解答】在家庭电路中，插座、用电器应并连接入电路的，从图中可知，当两个开关都闭合，两插座均连入家用电器时，灯泡丙直接接在火线和零线之间，插座乙和灯泡丁并联后与甲插座串联，因此甲乙插座中的用电器以及灯泡丁会工作，但不能正常工作，只有灯泡丙可以正常工作．故答案为：D．【分析】此题中之所以连接错误，主要在于没有按照并联的原则，将所有用电器并联在火线与零线之间，因此，会造成局部串联，互相影响.4．如图所示的实验操作中正确的是（）A. 使用试电笔B. 测液体体积C. 稀释浓硫酸D. 测溶液的pH【答案】A【解析】【解答】解：A、使用试电笔时手接触笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．故A正确；B、用量筒测量液体的体积时，视线和凹面的底部相平．故B错误；C、稀释浓硫酸把浓硫酸沿器壁慢慢地注入水中并不断搅动，不能把水倒入浓硫酸中，故C 错误；D、测溶液的pH值时用玻璃棒蘸取待测液滴在pH试纸上，而不能把pH试纸放入溶液中，故D错误．故选A．【分析】（1）正确使用试电笔的方法：手接触试电笔的笔尾金属体，笔尖接触火线或零线．氖管发光的是火线，氖管不发光的是零线．（2）量筒读数是视线与液柱的凹液面相平；（3）稀释浓硫酸时把浓硫酸沿器壁慢慢地注入水中并不断搅动；（4）用玻璃棒蘸取待测液滴在pH试纸上测溶液的pH值．5．如图所示，连接灯泡的导线某处绝缘层破损且相碰，这时灯泡会（）A. 烧坏B. 变得更亮C. 正常发光D. 不能发光【答案】D【解析】【解答】连接灯泡的导线由于绝缘皮破损，使火线和零线直接连通，即造成短路，此时电流不经过用电器，直接从火线回到零线上，故此时灯泡不发光；此时短路，干路电流变大，大于保险丝的熔断电流，所以保险丝会熔断；故答案为：D。

初中物理生活用电技巧（很有用）及练习题一、生活用电选择题1.关于安全用电，下列说法正确的是（）A.可以用铜丝代替保险丝B.发现有人触电时应立即切断电源C.对人体的安全电压是36VD.用湿布擦洗正在工作的用电器【答案】B【解析】【解答】A、铜丝的熔点较高，不能代替保险丝，A不符合题意；B、有人触电时，要立即切断电源，B符合题意；C、对人体的安全电压时不高于36V, C不符合题意；D、水是导体，所以不能用湿布擦洗正在工作的用电器，D不符合题意.故答案为：B.【分析】本题考查了安全用电的相关知识，不可以用铜丝代替保险丝，对人体的安全电压是不高于36V,注意平时的积累.2.小茜家新购住房刚装修完毕，家中部分照明电路如图所示。

验收工程时，小茜闭合了开关S （家中其他用电器均处于断开状态），白炽灯L亮了一段时间熄灭了，她用验电笔分别测试了图中插座的两个孔，发现验电笔都发光。

她断开开关S,再次用验电笔测试插座的两个孔，她将观察到（假设故障只有一处）（）L 插座A.测试两孔时验电笔都发光B.测试两孔时验电笔都不发光C.只有测试左边的孔时验电笔才发光D.只有测试右边的孔时验电笔才发光【答案】D【解析】【解答】（1）闭合了开关S （家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，说明灯泡、火线与零线不能构成通路.可能是火线断路，也可能是零线断路；（2）灯泡熄灭后，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连，故是因为图中的零线断路；（2）当断开开关时，切断了左孔和火线的连接，所以测电笔接触左孔时，氖管不会再发光，接触右孔时，氖管照常发光.故答案为：D.【分析】本题考查家庭电路的连接和故障判断.当开关闭合时，用测电笔分别测试了图中插座的两个孔，发现测电笔都发光，说明左孔和右孔都和火线相连.当开关断开时，左孔切断了火线，再接触左孔，氖管不发光.3.关于电和磁的说法正确的是A.在地磁场的作用下，指南针的N极始终指向南方B.为了在电流过大时能自动切断电路，保险丝应串联在电路中C.固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的D.根据电磁波在真空中的传播速度公式c"f,可以推断频率越高的电磁波，波长越长【答案】B【解析】【分析】（1）地球本身是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；（2）为了安全用电，在家庭电路中应串联保险（熔）丝，当电路中的电流过大时能自动切断，保护电路；（3）由于固定电话的话筒是将声信号变为变化的电流，而听筒是将变化的电流还原为声信号，故其所传递的声音信息是由导线中变化的电流来实现的；移动电话在通话时，既是无线电波的发射台，又是一个接收台，故它是通过电磁波来传递信息的；（4）波速c是波在一秒内传播的距离；波长入是波振动一次传播的距离；频率f是波一秒内振动的次数；所以这三者的关系为：c"f，而波速是一定的，为3x108m/s，所以波长与频率成反比：频率越高，波长越短.【解答】A、因为地球是一个磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，根据磁极之间相互作用，指南针的N极始终指向北方，所以A错误；B、保险丝串联在电路中，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断，保护电路，所以B正确；C、固定电话是利用导线中的电流传递信息的，移动电话、广播和电视是利用电磁波传递信息的，所以C错误；D、根据电磁波在真空中的传播速度公式c"f,可以推断频率越高的电磁波波长越短，所以D错误.故选B.【点评】本题考查了地磁场、保险丝的使用方法、固定电话和移动电话传递声信息的媒介、电磁波的波速波长与频率的关系，是一道综合性题目.4.生活中具备安全用电意识非常重要。

【物理】物理生活用电专题练习(及答案)一、生活用电选择题1．电冰箱、洗衣机、空调等家用电器都使用三孔插座，插座中有一个孔是用来接地的．若在你家中这个孔没有接地，将会发生的现象是（）A. 插座因耗电增加而烧毁B. 这孔接地是为了更好的让家用电器散热C. 家用电器不能正常工作D. 人接触家用电器外壳时有可能发生触电事故【答案】D【解析】【解答】解：洗衣机、空调、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使外壳带电，若接上地线，即便漏电，电流也就通过地线流入大地，而防止了触电事故的发生．故选D．【分析】三孔插座的左边接零线，右端接火线，中间接地线，有金属外壳的电器与三孔插座相接时，用电器的金属外壳就接地了，这样可以防止金属外壳带电，造成触电事故．2．如图所示的四种现象中，符合安全用电原则的是（）A. 在没有断开电源的情况下换灯泡B. 使用绝缘层破损的电线C. 用湿抹布擦拭正在工作的台灯D. 用绝缘棒挑开通电的裸导线【答案】 D【解析】【解答】解：A、不断开开关，直接更换不亮的电灯泡，由于灯泡上带电，容易引起触电事故，所以更换灯泡时先断开开关，A不符合安全用电原则；B、电线绝缘层破损后，防止引发触电事故，B不符合安全用电原则；C、用湿布擦拭正在发光的电灯，湿布导电容易使人触电，C不符合安全用电原则；D、用绝缘棒挑开通电的裸导线，避免发生触电事故，D符合安全用电原则。

故答案为：D。

【分析】安全用电的原则是：①不接触低压带电体；②不靠近高压带电体.3．“生活处处有物理，留心观察皆学问”．下面对有关现象的解释，正确的是（）A. 塑料吸盘能贴在光滑的墙上是利用了大气压强B. 用高压锅煮食物容易熟，是因为液体沸点随气体压强的增大而降低C. 家庭电路中的电灯、插座、电视机是串联的D. 保险丝熔断后，可以用铜丝替代【答案】A【解析】【解答】A、塑料挂钩的吸盘能贴在光滑的墙上，是因为受到大气压强的作用，A 符合题意；B、用高压锅煮饭，是利用了锅内气压升高，水的沸点升高的原理，B不符合题意；C、我国家庭电路中的电灯、插座、电视机是并联的，不是串联的，C不符合题意；D、家庭电路中的保险丝熔断后，绝对不能用铁丝或铜丝代替，否则或发生火灾，D不符合题意．故答案为：A．【分析】（1）大气对浸在它里面的物体产生压强，即大气压强；（2）高压锅是利用锅内气压增大、沸点升高的原理煮熟食物的；（3）家庭电路中各电器之间，插座和电器之间是并联的；（4）保险丝应选用电阻率大，熔点低的材料．4．关于家庭电路和安全用电，下列说法中正确的是（）A. 低于220V的电压都是安全电压B. 家庭电路中空气开关跳闸，一定是发生了短路C. 电冰箱的金属外壳应该用导线接地D. 家用电能表上的示数显示了家庭用电器消耗的总功率【答案】 C【解析】【解答】解：A、人体安全电压不高于36V，A不符合题意；B、家庭电路中空气开关跳闸，是由于电流过大，其原因除了短路外，还可能是用电器的总功率过大，B不符合题意；C、电冰箱的金属外壳应该用导线接地，防止金属外壳漏电时发生触电事故，C符合题意；D、家用电能表上的示数显示了家庭用电器消耗的电能，不是电功率，D不符合题意。

一、选择题1．关于家庭电路和安全用电，下列说法正确的是（）A．使用测电笔时，手不能接触笔尖金属体，防止触电B．用电器的金属外壳不用接地线C．家庭电路中，插座和各用电器之间是串联的D．家里的空气开关跳闸了，一定是电路中的总功率过大A解析：A【分析】(1)使用测电笔时，应让手与笔尾的金属体接触，不能与笔尖金属体接触。

(2)有金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故。

(3)家庭电路中各用电器是并联的。

(4)家庭电路中电流过大的原因：短路或用电器总功率过大。

A．使用测电笔时，手接触笔尾金属体，笔尖金属体接触电线，手不能接触笔尖金属体，否则会触电，故A正确；B．家用电器的金属外壳要接地，防止金属外壳漏电，发生触电事故，故B错误；C．家庭电路中，插座和各用电器在工作时互不影响，则它们之间是并联的，故C错误；D．家庭电路中出现了空气开关“跳闸”，可能是短路引起的，也可能是用电器的总功率过大引起的，故D错误。

故选A。

【点睛】本题主要考查学生对安全用电知识、触电的应急措施的了解与掌握，加强用电安全意识，学会自我保护。

2．用电水壶烧水时，导线突然起火，正确的做法是（）A．立即切断电源B．快速用水灭火C．取湿巾纸盖住D．取灭火器灭火A解析：A电路起火在救护时应首先立即切断电源，让导线中没有电流，不再发热，阻止绝缘层继续燃烧，同时也能在灭火时防止触电事故发生。

故选A。

3．小明家的家庭电路如图所示，小明闭合开关S，电灯正常发光，分别将台灯与洗衣机插入P、Q插座中，发现它们不能工作，于是小明拔下台灯的插头，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，则小明家电路出现的故障可能是（）A．进户零线断路B．进户火线断路C．AB间断路D．BC间断路C解析：CA．若进户零线断路，不能形成闭合回路，电灯不可能正常发光，故A不符合题意；B．若进户火线断路，不能形成闭合回路，电灯不可能正常发光，故B不符合题意；C．若AB间断路，灯能正常工作，两个插座不能正常工作，用试电笔检测P插座，左右两孔都能使测电笔的氖管发光，故C符合题意；D．若BC间断路，灯和插座P都能正常工作，故D不符合题意；故选C。

重庆市各地2023届中考物理试题分类汇总—生活用电练习题1．（2022·重庆南开中学九年级期末）下列做法符合用电原则的是（）A．如图甲，有人触电时，首先应该切断电源B．如图乙，使用测电笔时手应该接触笔尖金属体C．如图丙，只要没有触碰高压电线，在高压线下没有危险D．如图丁，开关的塑料外壳是没有带电的，可以用湿手拨动开关2．（2022·重庆渝中·九年级期末）如图是欢欢家的电路简化后电路图，由该电路可知（）A．a线是零线，b线是火线B．电能表是测量用电器的总功率C．用一支试电笔将零线与火线同时连通便能区分二者D．接地线作用是能将用电器外壳带的电导入大地3．（2022·重庆八中九年级期末）下列关于物理量的估测，合理的是（）A．重庆主城冬天的平均气温约为零下5℃B．对人体的电压为没有高于36VC．宏帆教室日光灯的功率约为1000W D．人体皮肤干燥时的电阻约为100Ω4．（2022·重庆·西南大学附中九年级期末）学习电学之后，你对下列电学知识的认识中，与实际最接近的是（）A．人体的电压是36VB．教室空调正常工作时的电流可以达到10AC．人体从头到脚的电阻大约是20ΩD．教室里一盏日光灯正常工作消耗的电能约为10kW·h5．（2022·重庆市育才中学九年级期末）对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板没有会有隐患D．图D中人站在绝缘板上，双手同时握住火线和零线没有会触电6．（2022·重庆潼南·九年级期末）如图所示的各种做法中，符合用电原则的是（）A．用湿木棒挑开通电的裸导线B．保持电器外壳良好接地C．在高压线的附近放风筝玩耍D．用潮湿的毛巾擦拭电灯7．（2022·重庆合川·九年级期末）下列选项中符合用电要求的是（）A．用湿手去按用电器的开关B．在高压线附近的空地上放风筝C．有金属外壳的用电器必须要接地D．为节约，继续使用绝缘皮老化、破损的导线8．（2022·重庆市大足区邮亭中学九年级期末）如图所示的做法中符合原则的是（）A．雷雨天站在大树下避雨B．将冰箱的金属外壳接地C．用湿抹布擦发光的灯泡D．用手指触碰插座的插孔9．（2022·重庆市巴川中学校九年级期末）“人生道路千万条，用电条”，珍爱生命、注意。

【物理】物理生活用电练习题 20 篇一、生活用电选择题1．下列说法正确的是（）A. 家庭电路总电流过大就是发生了短路B. 可以随意靠近高压带电体C. 高于36V 的电压对人体是安全的D. 中国家庭用电的频率为 50Hz【答案】D【解析】【解答】解：A、家庭电路总电流过大可能是发生了短路，也可能是用电器总功率过大，故A 错误；B、根据安全用电的基本原则可知，我们不能靠近高压带电体，也不能接触低压带电体，故B 错误；C、经验证明，只有不高于 36V 的电压对人体才是安全的，故 C 错误；D、我国家庭电路中的交流电频率为 50Hz，故D 正确．故选 D．【分析】（1）家庭电路中电流过大的原因一是短路，二是用电器总功率过大；（ 2）安全用电的基本原则是不靠近高压带电体，不接触低压带电体；（ 3）对人体的安全电压是不高于36V；（4）我国家庭电路中的交流电频率为 50Hz．2．关于家庭电路和安全用电，下列说法中正确的是（）A. 低于220V 的电压都是安全电压B. 家庭电路中空气开关跳闸，一定是发生了短路C. 电冰箱的金属外壳应该用导线接地D. 家用电能表上的示数显示了家庭用电器消耗的总功率【答案】C【解析】【解答】解：A、人体安全电压不高于 36V，A 不符合题意；B、家庭电路中空气开关跳闸，是由于电流过大，其原因除了短路外，还可能是用电器的总功率过大， B 不符合题意；C、电冰箱的金属外壳应该用导线接地，防止金属外壳漏电时发生触电事故， C 符合题意；D、家用电能表上的示数显示了家庭用电器消耗的电能，不是电功率， D 不符合题意。

故答案为：C【分析】人体安全电压不高于 36V.引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大 .金属外壳的用电器应该接地，以防止金属外壳漏电时发生触电事故 .电能表用来测量家庭用电器消耗的电能.3．如图所示的物理现象涉及的物理知识正确的是（）A. 电风扇工作时主要将电能转化为机械能B. 家庭电路中的电能表是测量电流做功快慢的C. 法拉第根据图示电磁感应的原理制成了电动机D. 测电笔按图示的方法使用可以辨别家庭电路中的火线与零线【答案】A【解析】【解答】解：A、电风扇工作时，消耗了电能，得到了机械能，因此将电能转化为了机械能；故 A 正确；B、电能表是测量家庭电路消耗电能多少的仪表；故 B 错误；C、法拉第根据图示电磁感应的原理制成了发电机；故 C 错误；D、使用测电笔时，手必须接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线，故 D 错误．故选A．【分析】（1）用电器工作的实质是将电能转化为其它形式的能；（ 2）电能表是测量电能的仪表；（3）发电机的原理是电磁感应；（4）测电笔的正确使用方法：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线．4．小明想用台灯照明看书，他把台灯的插头插入插座后，当闭合开关时，家中所有的电灯立即全部熄灭．原因可能是（）A. 插座处短路B. 台灯的插头内短路C. 台灯的开关内短路D. 台灯的灯座内短路【答案】D【解析】【解答】解：A、若插座处短路，即应该还没有插台灯时，保险丝就烧断， A 不符合题意；B、若台灯的插头内短路，即应该插上插头后保险丝就烧断， B 不符合题意；C、台灯的开关内短路，此时台灯的灯泡不经开关的控制，即始终发光，但不会发生电源短路，C不符合题意；D、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭； D 符合题意；故答案为：D．【分析】所有灯熄灭是跳闸了，原因是电路中有短路现象，因为在闭合开关时跳闸了，所以是灯座内短路.5．如图是家庭电路示意图。

人教版九年级物理第十九章生活用电习题练习（附答案）一、单选题1.学习了家庭电路的知识后，小华与爸爸一起将书房电灯(L1)的开关断开，从开关内两个触点引出两根电线接在一个插座上，然后将台灯的插头插入插座，闭合台灯(L2)的开关，则()A．L1与L2均正常发光B．L1与L2均能发光，但亮度比正常暗些C．L1与L2均不能发光D．L1与L2均能发光，但亮度比正常亮些2.我校某办公室总共有60 W的电灯4盏，40 W电灯2盏，它的进户线上应该选用额定电流为多大的保险丝比较合适()A． 3 A B． 1.1 A C． 1.4 A D． 1.8 A3.某家庭电路中，已有电饭煲、电风扇、电视机、电灯四个用电器在正常工作，如果用餐时，只关闭了电视机，断开了电饭煲，那么此时家庭电路中的()A．总电压变小，总电阻变大B．总电压变大，总电阻变大C．总功率变大，总电流变小D．总功率变小，总电流变小4.电工师傅在维修电路时，总要穿上绝缘鞋、戴上绝缘手套，其目的是()A．增大摩擦力 B．防寒 C．防止发生触电事故D．以上都不是5.熔断器盒内的熔丝断了，不可能的原因是()A．熔丝的额定电流太大B．熔丝额定电流太小C．用电器的功率过大D．电路中某处发生短路6.家庭电路的用电器总功率过大是指()A．电路中用电器增多B．电路中消耗的实际总功率大于额定总功率C．使用较大功率的用电器D．家庭电路中并联的用电器增多7.根据表中所提供的数据，可以确定适宜制作保险丝的是()A．铅B．铜 C．铁D．钨8.如图所示的做法中符合安全原则的是()A．雷雨天站在大树下避雨B．用手指触碰插座的插孔C．用湿抹布擦发光的灯泡D．将冰箱的金属外壳接地9.家庭电路中的短路是指()A．线路很短的电路B．所有用电器都断开的电路C．某一个用电器的开关碰线的电路D．某一个插座直接被导线接通的电路10.如图所示的4种关于螺丝口灯座和开关的连接中，符合安全用电原则的是() A．B．C．D．11.如图，将插线板的插头插入家庭电路的三孔插座使用时，下列说法正确的是()A．插线板插孔L与N之间的电压是220 VB．插线板插孔E与零线连接C．可以用湿手拔插用电器的插头D．插线板指示灯不亮时不能提供电压二、多选题12.(多选)照明电路中的火线接在螺丝口灯座的中心金属片上，零线接在灯座的螺旋套上，把灯泡拧进灯座后闭合开关，电灯正常发光；断开开关，用测电笔测出灯口仍然带电，其原因是()A．两根线都是火线B．开关接在火线上 C．开关接在零线上D．以上原因都不对三、填空题13.家庭电路保险盒中熔丝熔断的主要原因是电路中________．当电路中接入的用电器过多，________过大时，熔丝可能熔断，另一种可能的原因是电路某处发生_________．14.家中的电脑正常工作时的电压为________伏，测量所用消耗电能多少的仪表是________表．家里洗衣机与电冰箱之间是________(选填“串联”或“并联”)连接．15.为防止触电造成人身伤害，在新建的楼房里，连接各用户的总开关上大多装有________保护器；为避免雷电灾害的发生，高大建筑物的顶端都必须安装________，且通过很粗的金属线与大地相连．雷雨天千万不要在大树下避雨．16.如图是安装了漏电保护器的家庭电路．当漏电保护器检测到通过图中________(选填“A、B”或“A、C”)两处的电流不相等(即发生漏电)时，会迅速切断电路，从而起到保护作用．当家电维修人员在图中C处不慎触电时，漏电保护器________(填“会”或“不会”)切断电路．若人体电阻为10 kΩ，触电时通过人体的电流为____mA.17.新建楼房的供电线路带有保险装置的空气开关，当电流过大时，开关中的电磁铁起作用，使开关______，切断电路．18.小丽家有电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是________联在家庭照明电路中．若小丽家的保险丝突然熔断，换上的同规格保险丝后又立即熔断，这种现象说明电路中存在________，或是用电器的________．19.在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：①电路发生________；②电路中用电器的________．四、实验题20.认识短路的危害设计实验目的：认识短路的危害器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0～5 A档)进行实验(1)在图中，CD间接上一段保险丝，AB间接入电流表，其它部分按图所示连接好电路．(2)当开关闭合时，灯泡________(填“发光”或“不发光”)，电流表________(填“有”或“无”)示数．(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到________A．电流表的指针迅速摆动较大的幅度，保险丝也随即熔断B．电流表的指针无示数，保险丝不会熔断C．电流表读数稳定不变，灯泡正常发光D．电流表读数稳定不变，灯泡不亮分析论证B、D间接入铜丝时，灯泡被短路．根据欧姆定律知道，闭合开关的瞬间，线路中的电流________，通过保险丝和导线的电流________，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成________比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的________效应．五、简答题21.芳芳家里有一盏电灯不亮了，是停电了还是灯泡坏了？芳芳采用了以下两种方法进行判断，请你分析两种方法各得出什么结论，并说明理由．方法一：打开电视机可以正常观看电视节目．方法二：取下灯泡，用电池做电源，连接灯泡、电池和电流表，组成电路，观察电流表，发现指针无偏转．方法一：结论________．理由__________．方法二：结论________．理由__________．六、计算题22.炎炎夏日即将来临，明明家新购置了一台1 kW的空调．已知他家原有用电器的总功率是1 020 W，电能表上标有“220 V 10 A”的字样．请你通过计算说明：(1)使用这台空调时，通过它的电流是多少？(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？23.在用电高峰时，我们会发现家庭电路中的白炽灯比正常发光时要暗一些，同学们在学习了电学知识后对这一现象进行了调查研究．如图供电电源的电压始终是220 V，当用户的总功率是8.6 KW时，用户实际得到的电压是215 V．试求：(1)此时，标有“220 V 100 W”的白炽灯的实际电功率是多少？分析灯泡的亮度将如何变化？(2)当用户的总功率是8.6 KW时，通过输电线的电流是多少？输电线的电阻是多少？在3 h内输电线上消耗的电能是多少？(忽略温度对灯丝电阻的影响)答案解析1.【答案】B【解析】开关与电灯是串联的，当从开关内引出两根电线接在一个插座上，然后将台灯的插头插入插座．此时台灯获得的电压小于正常的工作电压，即L1与L2均能发光，但亮度比正常暗些．2.【答案】D【解析】各用电器总功率P＝60 W×4＋40 W×2＝320 W我校照明电路中的最大正常工作电流I＝＝＝1.45 A，找出电流稍大于1.45 A的保险丝．3.【答案】D【解析】家庭电路中各用电器是并联，则U＝U1＝U2，电源电压U不变，用餐时，关闭了电视机，断开了电饭锅，由公式P＝P1＋P2可知，总功率P变小，又因为电源电压U不变，总功率P变小，由公式I＝可知，总电流I变小，由公式R＝可知，总电阻R变大．综上分析，ABC错误，D正确．4.【答案】C【解析】人体和大地都是导体，若戴上绝缘手套，穿上绝缘鞋，就不会使火线、人体和大地间形成通路，防止发生触电事故．5.【答案】A【解析】A、熔丝的额定电流太大，比电路中的最大电流大，熔断器的熔丝不会熔断，故符合题意；B、熔丝的额定电流太小，比电路中的最大电流小，熔断器的熔丝会熔断；故不符合题意；C、用电器的功率过大会导致家庭电路中电流过大，导致熔丝熔断，故不符合题意；D、电路中某处发生短路会导致家庭电路电流过大，导致熔丝熔断，故不符合题意；6.【答案】B【解析】用电器工作在额定电压时的功率为额定功率；而用电器实际工作时的功率为实际功率；用电器消耗的电能取决于用电器的实际功率．因此家庭电路的用电器总功率过大是指电路中消耗的实际总功率大于额定总功率．7.【答案】A【解析】保险丝要当电路中有过大电流通过时，保险丝发热温度快速升高到熔点自动熔化，切断电路，根据焦耳定律Q＝I2Rt可知：产生热量在相同电流时随电阻的增大而增加；所以电流达到一定值时，电阻值大的电阻产生的热量多；为了尽快能使保险丝熔化而断开电路，则保险丝的熔点低一些才能减小加热的时间；因此比较数据可知：电阻率大、熔点低的材料是铅，则保险丝应由铅制成．8.【答案】D【解析】A、雷雨天站在大树下避雨时，由于大树是导体，且较高，有可能将雷电传导下来，可能会发生触电，不符合题意．B、用手指触碰插座的插孔，一旦碰到火线，会造成触电事故，不符合题意；C、用湿抹布擦发光的灯泡，水是导体，容易造成触电，不符合题意；D、将冰箱的金属外壳接地，可防止因外壳漏电而使人触电．符合题意．9.【答案】D【解析】A、线路很短的电路不是短路，故错误；B、所有用电器都断开的电路是开路，故错误；C、某一个用电器的开关碰线的电路，即此时开关失去了控制作用，但没有发生短路；故错误；D、某一个插座直接被导线接通的电路，其火线和零线直接连在一起，该现象称为短路，故正确；10.【答案】B【解析】火线首先经过开关再进入灯泡顶端的金属点，这样在更换灯泡时，断开开关，切断火线，更换灯泡时更安全．11.【答案】A【解析】A、因为插线板N接零线，L接火线，所以插孔L与N之间的电压是220 V，故A正确；B、插线板插孔E与地线连接，而不是与零线连接，故B错误；C、用湿手拔插用电器的插头容易造成触电事故，故C错误；D、插线板指示灯与插孔间是并联的，互不影响，因此指示灯不亮时也能提供电压，故D错误．12.【答案】AC【解析】安装家庭电路时，电灯和开关串联后连在火线上，这样开关能控制灯泡，并且在灯泡损坏时，更换灯泡时，断开开关，切断了火线，更换灯泡时更安全．螺旋套只准接在零线上；断开开关，用测电笔测出灯口仍然带电，其原因是开关接在了零线上，导致与灯相连的两根线都是火线．13.【答案】电流过大总功率短路【解析】(1)保险丝熔断是电流流过导体时产生的热量过多，产生的热量跟电阻、电流、通电时间有关．电阻不变，通电时间不变，保险丝熔断是电流过大造成的．(2)根据P＝UI，电压不变是220 V，电流过大是总功率过大造成的．(3)根据I＝，电压不变是220 V，电流过大是电阻过小造成的，短路时电阻最小，电流最大．14.【答案】220电能并联【解析】家用电脑是家用电器，额定电压是220 V，正常工作电压为220 V.家里洗衣机与电冰箱之间互不影响，两者之间是并联的．家用电器工作时，消耗的是电能，用电能表来测量家庭电路消耗电能的多少．15.【答案】漏电避雷针【解析】在新建的楼房里，各用户的电路连接和用电器的安装，可能会出现导线误接，用电器漏电或触电现象，为避免因这些现象造成触电，发生人身伤害，所以连接各用户的总开关上大多装有漏电保护器；避雷针通常架设在建筑物的顶端，连接在建筑物内部，一直通到地下，埋在地底．因为是金属材质，且又是在顶端高处，这样就可以吸引雷电从避雷针将电引到地底下释放掉，从而避免雷电直接击中建筑物，导致建筑物损毁．16.【答案】A、B会22【解析】(1)判断漏电保护器会不会切断电路，就是分析A、B两处的电流是否相等，如果相等就不会切断电路，如果不相等就会切断电路；当家电维修人员在图中C处不慎触电时，电流就会从C处通过人体流向大地，导致通过B处的电流比A处的小，因此漏电保护器会切断电路．(2)家庭电路的电压U＝220 V，人体电阻R＝10 kΩ＝104Ω，因此通过人体的电流：I＝＝＝0.022 A＝22 mA.17.【答案】断开【解析】由于空气开关可以在家庭电路中电流过大时或发生漏电时自动切断电路，既可以保护电路，也可以保护人，所以新建楼房的供电线路已经不再用保险丝保护电路，而用带有保险装置的空气开关代替，当电流过大时，开关中的电磁铁起作用，使开关断开，切断电路．18.【答案】并短路的地方总功率过大【解析】由于并联的用电器互不影响，所以在家庭电路中，电灯、电视机、电饭锅、洗衣机和电冰箱等用电器，它们都是并联的；若小丽家的保险丝突然熔断，即说明家庭电路中的电流过大，若换上的同规格保险丝后又立即熔断，这种现象说明电路中存在短路的地方或是用电器的总功率过大造成的；19.【答案】短路总功率过大【解析】在家庭电路中，因电流过大导致空气开关“跳闸“的原因有：①电路中发生短路故障；②电路中用电器的总功率过大，造成干路电流过大．20.【答案】(2)发光有(3)A很大相同正热【解析】解：进行实验(2)当开关闭合时，由图可知，这是一个正常连接的电路，灯泡与保险丝串联，所以灯泡发光，电流表有示数．(3)断开开关，在B、D间接一根粗铜丝，此时灯泡被短路，电流通过保险丝后，直接经电流表回到电源负极，所以当闭合开关的瞬间，将会观察到电流表的指针迅速摆动较大的幅度，保险丝也随即熔断，灯泡不发光．故只有A符合题意；分析论证当B、D间接入铜丝时，灯泡被短路．根据欧姆定律I＝可知，闭合开关的瞬间，线路中的电流很大，通过保险丝和导线的电流相同，但是保险丝的电阻比导线大很多，由公式P＝I2R可知，在电流相同时，导体的电功率跟电阻成正比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的热效应．故答案为：21.【答案】没有停电，是灯泡坏了；因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，所以是灯泡坏了；因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了．【解析】方法一：没有停电，是灯泡坏了．理由：因电视机和灯泡是并联的，电视机能工作说明没有停电；根据并联电路中的用电器之间互不影响，所以是灯泡坏了．方法二：灯泡坏了．理由：因开路时电路中没有电流，此时电流表没有示数，所以是灯泡坏了．做法：可以直接换一个新的完好的灯泡接入灯座试试，如果新灯泡能够发光说明旧灯泡是坏的．22.【答案】解：(1)由P＝UI可得，使用这台空调时通过的电流：I1＝＝≈4.55 A；(2)电能表允许家用电器同时工作的最大功率P＝UI＝220 V×10 A＝2 200 W，因P＞P1＋P2＝1×103W＋1 020 W＝2 020 W，所有，明明家的电路允许安装这样一台空调．答：(1)使用这台空调时，通过它的电流是4.55 A；(2)从安全用电的角度考虑，明明家的电路允许安装这样一台空调．【解析】(1)根据P＝UI求出空调使用时通过的电流；(2)由电能表的参数可知正常工作电压和允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，然后得出答案．23.【答案】解：(1)灯泡的电阻为R＝＝＝484 Ω，灯泡的实际功率为P实＝＝＝95.5 W，因为P实＜P额所以灯泡亮度将变暗．(2)通过输电线的电流为I＝＝＝40 A，由于输电线与用户是串联，所以电流相等，输电线两端的电压为U线＝220 V－215 V＝5 V，输电线的电阻为R线＝＝＝0.125 Ω，输电线上消耗的电能为W线＝U线It＝5 V×40 A×3×3 600 s＝2.16×106J.答：灯的实际功率95.5 W，灯泡亮度将变暗；输电线的电流40 A，电阻0.125 Ω，消耗的电能2.16×106J.【解析】(1)已知灯泡的额定电压和额定功率，根据R＝求出灯泡的电阻，再根据P＝求出灯泡的实际功率，根据灯泡的亮暗取决于灯泡的实际功率分析灯泡亮度的变化．(2)根据I＝求出通过输电线的电流，根据串联电路电压特点求出输电线分得的电压，再根据欧姆定律求出输电线的电阻，最后根据W＝UIt求出在3 h内输电线上消耗的电能．。
