LabVIEW中的串口通信和硬件控制LabVIEW是一种强大的编程环境和开发平台，广泛应用于控制系统、仪器测量、数据采集等领域。
在LabVIEW中，串口通信是一种常见且重要的功能，它能够实现计算机与外部硬件设备之间的数据传输和控制。
一、串口通信的基本原理串口通信是通过计算机的串行接口与外部设备进行数据交换。
LabVIEW中的串口通信主要通过VISA（Virtual Instrument Software Architecture）接口实现。
VISA是一套通用的I/O接口标准，可以方便地与各种硬件设备进行通信。
在进行串口通信时，首先需要配置串口的参数，包括波特率、数据位、停止位、校验位等。
LabVIEW提供了相应的函数和工具箱，可以方便地设置这些参数。
然后，通过VISA函数进行打开串口、读取数据、写入数据等操作，实现与外部设备的数据交互。
二、LabVIEW中的串口通信实例下面以一个简单的LabVIEW串口通信实例来介绍其基本操作步骤。
首先，在LabVIEW中创建一个新的VI（Virtual Instrument）文件。
然后，在Block Diagram中拖放VISA函数，并进行相应的配置，打开串口。
接下来，通过循环结构实现数据的读取和写入。
在循环中，可以使用VISA函数读取外部设备发送的数据，并将其显示在界面上；同时，也可以通过用户输入的数据，使用VISA函数发送给外部设备。
最后，关闭串口并释放资源。
通过VISA函数，可以方便地实现串口的关闭操作。
三、LabVIEW中的硬件控制除了串口通信，LabVIEW还可以结合硬件模块进行实时的硬件控制。
LabVIEW提供了丰富的工具箱和函数库，可以支持各种硬件设备的控制和监测。
在LabVIEW中，硬件控制主要通过DAQ（Data Acquisition）模块实现。
DAQ模块可以连接各种传感器和执行器，并将其与LabVIEW 程序进行连接。
通过LabVIEW提供的函数和工具箱，可以方便地读取传感器数据，控制执行器输出，并实现实时的硬件控制。
基于LABVIEW的串口通信实验一、实验目的1．了解LabVIEW串口通信基本方法2．通过LabVIEW串口获取数字温度传感器的数据二、实验器材1．计算机一台2．LabVIEW8.20软件一套3．串口线一根4.虚拟仪器实验平台一台5．分布式温度采集模块一块6.传感器控制模块一块三、实验原理串行通信是工业现场仪器或设备常用的通信方式，它是将一条信号的各位数据按顺序逐位传送。
计算机串行通信（简称串口）采用RS232协议，允许一个发送设备连接到一个接收设备以传送数据，最大速率为115200bps。
计算机串行口采用Intel8250异步串行通信组件构成，通常以COM1~COM4来表示。
bView串口节点LabView中提供了已封装好的串口通信节点，它们位于函数－>数据通信－>协议－>串口。
这里主要介绍程序中使用到的串口配置、串口读取、串口写入和串口关闭，其他串口相关的节点使用方法查询LabView帮助。
（1）串口配置在进行串口通信时，首先要对串口进行初始化和配置。
这可以由VISA配置串口节点来完成，串口配置节点如下图所示。
使用该节点可以设置串口的VISA资源名称、波特率、数据位、校验位、超时时间、终止符以及流控制等参数。
VISA资源名称控件用于规定对VISA会话句柄开放的资源，并维持会话句柄和类。
VISA 会话句柄是VISA使用的唯一逻辑标识符，用于与资源进行通信。
VISA会话句柄由VISA 资源名称输入控件保持，用户不可见。
VISA资源名称输出是VISA函数中输出的VISA资源名称的副本。
通过将资源名称输出或输入函数和VI，并链接函数和VI，从而简化数据流编程。
这与文件I/O函数使用的文件引用句柄输出相似。
（2）串口写入串口写入是将写入缓冲区的数据写入VISA资源名称指定的设备或接口，可以选择同步或异步。
该操作仅当传输结束后才返回。
VISA写入的节点图标及端口定义如下图所示。
其中写入缓冲区包含要写入设备的数据。
基于LABVIEW的串口通讯实现The Design of serial communication based onLABVIEW摘要美国国家仪器公司的LABVIEW是一种图形化编程语言，它的根源在于自动化控制和数据采集。
其图形化的代表性，类似于过程流程图，它为科学家和工程师提供一个直观的编程环境，在过去20年中成熟历程中，这个语言已经成为一个通用的编程环境。
LABVIEW使得它成为很好的自动化选择环境有几个主要特点，这些措施包括简单的网络通信，交钥匙执行共同的通信协议（RS232 ，GPIB总线等），成为过程控制和数据拟合、快速简便的用户界面的建设和一个有效率的程式码执行环境的强大工具。
我们讨论这种语言的优点，并提供一个例子，在公司内部是用来在整合和控制自动化平台的应用套件的书面。
关键词：LABVIEW ；RS-232；串口AbstractNational Instruments LABVIEW is a graphical programming language that has its roots in automation control and data acquisition. Its graphical representation, similar to a process flow diagram, was created to provide an intuitive programming environment for scientists and engineers. The language has matured over the last 20 years to become a general purpose programming environment. LABVIEW has several key features which make it a good choice in an automation environment. These include simple network communication, turnkey implementation of common communication protocols (RS232, GPIB, etc.), powerful toolsets for process control and data fitting, fast and easy user interface construction, and an efficient code execution environment. We discuss the merits of the language and provide an example application suite written in-house which is used in integrating and controlling automation platforms.Keywords: LABVIEW ；RS-232 ；serial port第一章绪论 (1)1.1研究背景 (1)1.1.1虚拟仪器的发展趋势 (1)1.1.2 RS-232串口的发展历程 (2)第二章虚拟仪器 (3)2.1 虚拟仪器的概述 (3)2.1.1 虚拟仪器的特点及优势 (3)2.1.2 虚拟仪器系统的组成 (4)2.1.3虚拟仪器I/O接口设备 (5)2.1.4 虚拟仪器的软件结构 (6)2.2 图形化虚拟仪器开发平台——LABVIEW (7)2.3 虚拟仪器与传统仪器的比较 (7)第三章 RS-232串口 (9)3.1 RS-232 (9)3.1.1 RS-232 外部结构 (9)3.2 特性 (11)3.2.１电气特性 (11)3.2.2近距离通信 (13)3.2.3串口通讯流控制 (13)第四章系统的总体设计与实现 (15)4.1 串行通信系统的流程 (15)4.2 系统的搭建成型 (15)4.2.1 程序前面板设计 (15)4.2.2程序框图设计——添加函数 (15)4.2.3串口参数设置 (16)4.2.4 while循环内的构架 (16)4.2.5 条件结构区域内的排布 (20)4.2.6 WHILE循环结构区域内的排布 (21)4.2.7程序框图完善 (21)4.3 LABVIEW 前面板的设计 (23)4.4 串口通信的测试 (26)结论 (29)致谢 (30)参考文献 (31)第一章绪论1.1研究背景随着计算机系统的应用和微机网络的发展，通信功能越来越显得重要。

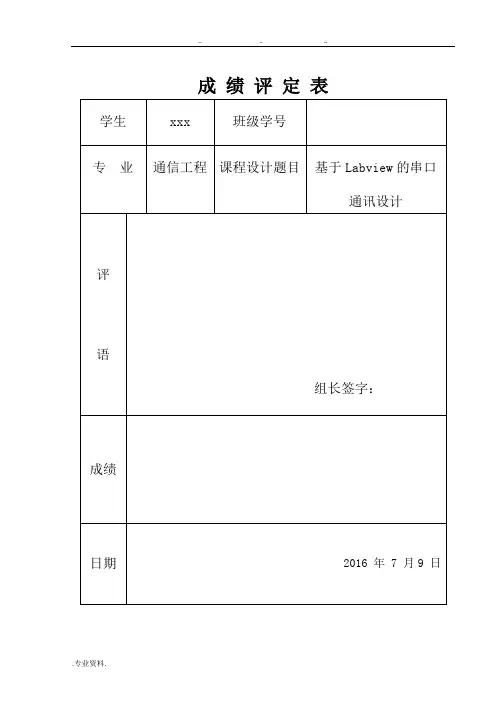

成绩评定表课程设计任务书目录1 目的及基本要求 (1)2 系统方框图与工作原理 (1)2.1 系统方框图 (1)2.2 工作原理 (2)3 LabVIEW基础编程 (4)3.1 任务1：建立新VI程序 (4)3.2 任务2：在前面板摆放控件 (5)3.3 任务3：框图程序设计——连线 (6)4 串口通讯的设计和仿真 (7)4.1 总体程序设计 (7)4.2 各功能模块详细设计 (8)5 结果及性能分析 (10)5.1 运行结果 (10)5.2 性能分析 (10)参考文献 (11)摘要虚拟仪器是现代计算机技术同仪器技术深层次结合的全新概念仪器，实质是利用计算机显示器的显示功能模拟传统仪器的控制面板，以多种形式表达输出测量结果，利用计算机强大的软件功能实现信号数据的运算、分析和处理，完成各种测试功能的一种计算机仪器系统。
本文介绍了利用LabVIEW语言来实现上、下位机之间通信的方法,并从软、硬件两个方面阐述了设计思想。
从实现PC机PC机之间的串口通信出发，先实现双PC机之间的数据发送、返还和接收，进而设计了以PC机作为上位机，以飞思卡尔8位单片机作为下位机的基于labview软件的串口通信系统。
经过实验调试，系统达到了预期的通信目标。
应用先进的虚拟仪器软件LABVIEW，大大降低了串口通讯复杂程度,减小了软件设计的工作量，能够大大降低投资成本。
在实际应用中有巨大的使用价值。
关键词：虚拟仪器 Labview 串口通信1 目的及基本要求目的：熟悉LabVIEW开发环境，掌握基于LabVIEW的虚拟仪器原理、设计方法和实现技巧，运用专业课程中的基本理论和实践知识，采用LabVIEW开发工具，实现PC与PC串口通讯设计和仿真。
基本要求：两台计算机互发字符并自动接收，如一台计算机输入字符串“收到信息请回字符“abc123”，单击“发送字符”命令，另一台计算机若收到，就输入字符串“收到，abc123”，单击“发送字符”命令，信息返回到第一组的计算机。
labview如何进⾏串⼝通讯（转）串⼝可以说是我们最容易见到，也最容易接触到的⼀种总线，台式机上⼀般都有⼆个，⽽现在很多下位机、仪器等很多都还是使⽤串⼝通信的。
论坛上很多朋友都经常会使⽤到串⼝，并遇到⼀些问题，这⾥有必要做⼀个详细的说明，以⽅便⼴⼤会员朋友⽅便使⽤。
⾸先补充⼀个⽐较重要的问题，就是在LabVIEW中使⽤串⼝的话⼀定要先安装VISA这个驱动，然后⽣成的EXE运⾏时也需要在⽬标机上安装VISA Runtime Engine，可以在打包时⼀起打包。
1.串⼝扩展的问题：先说⼀下串⼝的扩展问题，⼀般的台式机或⼯控机上都⾄少有⼆个串⼝，⼀般都是够⽤的，但是现在市场上已经很难找到带串⼝的笔记本了，⽽有时候在外出调试时需要在笔记本中使⽤到串⼝的，这时⼀般是使⽤USB-RS232的转接线，价格从⼗⼏到⼀百多都有，很多朋友反应在使⽤价格低的转接线时会出现乱七⼋糟的问题，⽽贵⼀点的线就很少听说有其它问题的，所以⼤家在使⽤便宜的US B-RS232转接线时要特别注意线的质量，遇到⼀些奇怪的问题时先考虑换⼀根好⼀点的线。
PCI-RS232扩展卡也同理，便宜的卡也容易出问题，尽量买好⼀点的，以免因⼩失⼤。
PCI-RS232⼀般⾄少能扩展2个串⼝，有些BT⼀点的可以扩展到8-16个，⼀堆线和接头。
转接线和扩展卡⼀般是要装驱动的。
2.串⼝功能的确认:在使⽤串⼝之前，最好先确认⼀下串⼝是否正常，特别是使⽤转换接或扩展卡的。
检查的⽅法很简单，就是将串⼝的2、3脚短接起来，3脚是发送数据，2脚接收数据，就是这个串⼝⾃发⾃收。
电脑上的串⼝软件⼀般是⽤串⼝调试助⼿，很出名的，也好⽤。
如下图所⽰：图1串⼝调试助⼿打开软件，选择已经短接好的串⼝号，点击“⼿动发送”，如果串⼝是好的，2、3脚⼜短接起来了，马上就可以在上⾯的接收框⾥看到接收的数据就是发送的数据。
稍微要注意⼀下的是有些电脑的COM1和COM2的位置是反过来的，所以要确定好串⼝调试助⼿左上⾓的串⼝上择的是已经短接的那⼀个，如果COM1没接收到，可以再先COM2再发⼀次看⼀下。

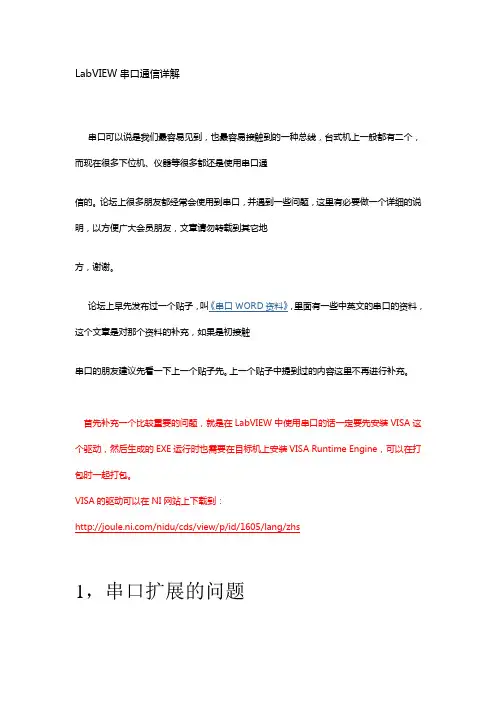

LabVIEW串口通信详解串口可以说是我们最容易见到，也最容易接触到的一种总线，台式机上一般都有二个，而现在很多下位机、仪器等很多都还是使用串口通信的。
论坛上很多朋友都经常会使用到串口，并遇到一些问题，这里有必要做一个详细的说明，以方便广大会员朋友，文章请勿转载到其它地方，谢谢。
论坛上早先发布过一个贴子，叫《串口WORD资料》，里面有一些中英文的串口的资料，这个文章是对那个资料的补充，如果是初接触串口的朋友建议先看一下上一个贴子先。
上一个贴子中提到过的内容这里不再进行补充。
首先补充一个比较重要的问题，就是在LabVIEW中使用串口的话一定要先安装VISA这个驱动，然后生成的EXE运行时也需要在目标机上安装VISA Runtime Engine，可以在打包时一起打包。
VISA的驱动可以在NI网站上下载到：/nidu/cds/view/p/id/1605/lang/zhs1，串口扩展的问题先说一下串口的扩展问题，一般的台式机或工控机上都至少有二个串口，一般都是够用的，但是现在市场上已经很难找到带串口的笔记本了，而有时候在外出调试时需要在笔记本中使用到串口的，这时一般是使用USB-RS232的转接线，价格从十几到一百多都有，很多朋友反应在使用价格低的转接线时会出现乱七八糟的问题，而贵一点的线就很少听说有其它问题的，所以大家在使用便宜的USB-RS232转接线时要特别注意线的质量，遇到一些奇怪的问题时先考虑换一根好一点的线。
PCI-RS232扩展卡也同理，便宜的卡也容易出问题，尽量买好一点的，以免因小失大。
PCI-RS232一般至少能扩展2个串口，有些BT一点的可以扩展到8-16个，一堆线和接头。
转接线和扩展卡一般是要装驱动的。
2，串口功能的确认在使用串口之前，最好先确认一下串口是否正常，特别是使用转换接或扩展卡的。
检查的方法很简单，就是将串口的2、3脚短接起来，脚是发送数据，2脚接收数据，就是这个串口自发自收。
LabVIEW中的串口通信和硬件连接概述：LabVIEW是一款功能强大的图形化编程软件，广泛用于各种科学实验和工程应用中。
本文将讨论LabVIEW中的串口通信和硬件连接，包括串口通信的原理、LabVIEW中串口通信的配置方法以及如何通过硬件连接实现串口通信。
一、串口通信原理串口通信是一种通过串行数据传输来实现设备之间通信的方式。
它将数据按照位的顺序逐位传输，并利用起始位、停止位、数据位和校验位等信息来保证数据的可靠传输。
常见的串口通信协议有RS232、RS485等。
二、LabVIEW中的串口通信配置在LabVIEW中，使用VISA（Virtual Instrument Software Architecture）库来实现串口通信。
下面是配置串口通信的步骤：1. 打开LabVIEW软件，创建一个新的VI（Virtual Instrument）。
2. 在VI中添加VISA组件，可在工具栏中选择"Functions"，然后在弹出的菜单中选择"Measurement I/O"，再选择"VISA"。
3. 在VISA组件中，选择"Configurations"，然后点击鼠标右键，选择"Create New VISA Resource"。
4. 在弹出的对话框中，选择要使用的串口资源，如COM1。
点击"OK"完成串口资源的配置。
5. 在VISA组件中选择"VISA Resource Name"，将刚才配置的串口资源名称输入。
6. 现在可以通过VISA组件的其他函数实现对串口的读写操作，如"VISA Read"和"VISA Write"。
三、通过硬件连接实现串口通信除了LabVIEW软件中的配置，还需要通过硬件连接来实现串口通信。
一般情况下，需要使用串口转USB转接器、串口线等硬件设备来连接计算机和目标设备。

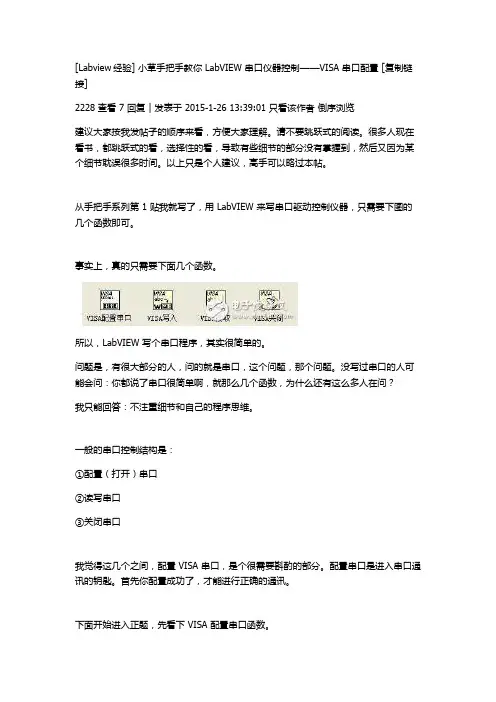

[Labview经验] 小草手把手教你 LabVIEW 串口仪器控制——VISA 串口配置 [复制链接]2228 查看 7 回复 | 发表于 2015-1-26 13:39:01 只看该作者倒序浏览建议大家按我发帖子的顺序来看，方便大家理解。
请不要跳跃式的阅读。
很多人现在看书，都跳跃式的看，选择性的看，导致有些细节的部分没有掌握到，然后又因为某个细节耽误很多时间。
以上只是个人建议，高手可以略过本帖。
从手把手系列第 1 贴我就写了，用 LabVIEW 来写串口驱动控制仪器，只需要下图的几个函数即可。
事实上，真的只需要下面几个函数。
所以，LabVIEW 写个串口程序，其实很简单的。
问题是，有很大部分的人，问的就是串口，这个问题，那个问题。
没写过串口的人可能会问：你都说了串口很简单啊，就那么几个函数，为什么还有这么多人在问？我只能回答：不注重细节和自己的程序思维。
一般的串口控制结构是：①配置（打开）串口②读写串口③关闭串口我觉得这几个之间，配置 VISA 串口，是个很需要斟酌的部分。
配置串口是进入串口通讯的钥匙。
首先你配置成功了，才能进行正确的通讯。
下面开始进入正题，先看下 VISA 配置串口函数。
配置串口时候，最好是在对应的参数端口那里，右键，新建常量或者输入控件，然后再在新建出来的上面修改。
因为，新建出来的数据类型，肯定是对的。
需要注意的是：①停止位那里，不是常数 1 1.5 2 等，实际是 10,15,20 数值。
这里最好右键新建常量然后选择对应的枚举类型，如上图所示。
更需要注意的是：②配置串口，顶端有个启用终止符，一般默认是真，终止符一般默认是 OA，即换行符。
有些人接受的字符串，里面含有十六进制的 OA，然后每次数据接收到 OA 就停止了，然后就以为程序有什么问题，其实就是没有配置好 VISA，终止符没有设定为假。
那为什么配置 VISA 要搞个终止符呢？（注意：这个函数的终止符，只是接受的终止符，只是对 LabVIEW 接收而言，后面会具体讲。
labview串口调试其实labview 传送的只是二进制的数，只是默认以ASCII 码显示而已。
除你楼主的方法，还有一种就是利用字符串到字节数组转换工具，将传送的数据按每8 位，保存为一个数组元素。
再用索引数组索引出需要的二进制数即可。
bview 对串口进行调试时，首先需要安装visa 驱动，可在NI 的官方网站上下载，不过速度好像不是很快。
2.最简模式下进行串口程序接收。
如图：然后在最右边接一个字符串接受区就可以接受到串口发送的数据了。
注意：通过串口发送的是ascii 码，因此如果单片机那边发送的是比如0x20 之类的数据，那么在接受端你用”Normal”模式将看不到任何东西，因为Normal 是以ascii 模式查看，而0x20 的ascii 表示空格，解决的方法为右键点击接受区(字符串指示器),然后选择16 进制模式便可以正常查看。
那如果要在单片机那么发送一个具体的数字，怎么才能正确的将这个数提取出来呢？这才是难点所在。
有种方法可以解决：在下位机（发送端）发送的就是表示该数的ascii 码，比如你要发送12,那么就发送49,50(ascii 比实际的数大48)，因此在下位机专门写个函数将欲发送的数转换成ascii 码就可以正常发送了。
函数很简单，就是将其拆开然后加48。
此方法是专门用于labview,因为要从接收到的字符串中提取数字就必须用这种方法，当然其他的软件，比如说VB 之类的在这方面就简单一些，因为它可以在上位机对接受到的ascii 码进行处理还原。
3.得到字符串后，将有用的信息提取出来：比如收到如下信息: b0001b002b0003b0004b0005 如果字符串是上述固定格式，可以scan from string 函数直接将数字提取出来，但我遇到的问题是上面的格式在每次发送的时候却不是固定的（串口都这样）上述字符串有可能以如下方式收到001b0002b0003b0004b0005b00 此时scan from string 就会报错，因为它发现第一个不是字母等等。

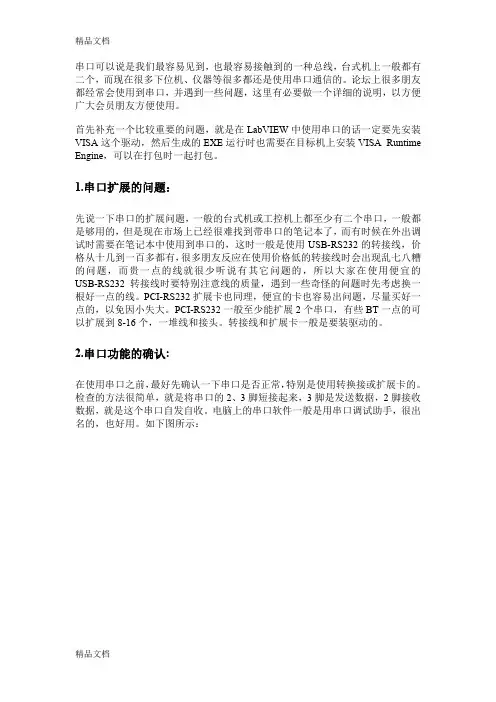

串口可以说是我们最容易见到，也最容易接触到的一种总线，台式机上一般都有二个，而现在很多下位机、仪器等很多都还是使用串口通信的。
论坛上很多朋友都经常会使用到串口，并遇到一些问题，这里有必要做一个详细的说明，以方便广大会员朋友方便使用。
首先补充一个比较重要的问题，就是在LabVIEW中使用串口的话一定要先安装VISA这个驱动，然后生成的EXE运行时也需要在目标机上安装VISA Runtime Engine，可以在打包时一起打包。
1.串口扩展的问题：先说一下串口的扩展问题，一般的台式机或工控机上都至少有二个串口，一般都是够用的，但是现在市场上已经很难找到带串口的笔记本了，而有时候在外出调试时需要在笔记本中使用到串口的，这时一般是使用USB-RS232的转接线，价格从十几到一百多都有，很多朋友反应在使用价格低的转接线时会出现乱七八糟的问题，而贵一点的线就很少听说有其它问题的，所以大家在使用便宜的USB-RS232转接线时要特别注意线的质量，遇到一些奇怪的问题时先考虑换一根好一点的线。
PCI-RS232扩展卡也同理，便宜的卡也容易出问题，尽量买好一点的，以免因小失大。
PCI-RS232一般至少能扩展2个串口，有些BT一点的可以扩展到8-16个，一堆线和接头。
转接线和扩展卡一般是要装驱动的。
2.串口功能的确认:在使用串口之前，最好先确认一下串口是否正常，特别是使用转换接或扩展卡的。
检查的方法很简单，就是将串口的2、3脚短接起来，3脚是发送数据，2脚接收数据，就是这个串口自发自收。
电脑上的串口软件一般是用串口调试助手，很出名的，也好用。
如下图所示：图1串口调试助手打开软件，选择已经短接好的串口号，点击“手动发送”，如果串口是好的，2、3脚又短接起来了，马上就可以在上面的接收框里看到接收的数据就是发送的数据。
稍微要注意一下的是有些电脑的COM1和COM2的位置是反过来的，所以要确定好串口调试助手左上角的串口上择的是已经短接的那一个，如果COM1没接收到，可以再先COM2再发一次看一下。
