视频监控系统介绍精品PPT课件

格式：pptx
大小：5.16 MB
文档页数：58

下载文档原格式

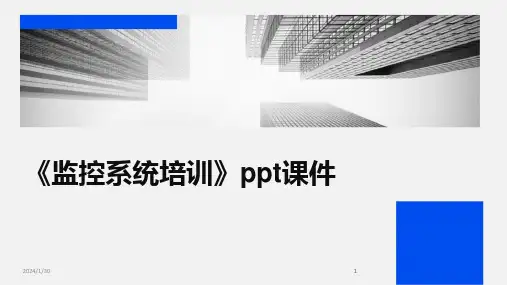

2024版《监控系统培训》ppt课件[1]

性。
2024/1/30
20
企业安防监控系统
2024/1/30
门禁管理系统
控制人员出入，记录员工考勤，防止未经授权的人员进入企业敏感区域。
视频监控系统
全方位、无死角监控企业内外环境，保障企业财产安全。
消防报警系统
实时监测火灾、烟雾等异常情况，及时报警并启动应急预案。
21
城市安防监控系统
2024/1/30
4
监控系统的重要性
01
02
03
04
保障安全
通过实时监控和报警功能，及时发现并处理潜在的安全隐患，
确保人员和设备安全。
提高效率
通过对设备运行状态的实时监测和数据分析，优化设备运行和维护计划，提高工作效率。
2024/1/30
降低成本
通过预防性维护和故障预测，减少设备故障和停机时间，降
低维修和运营成本。
定期检查
定期对监控系统进行全面检查，包括设备状态、线路连接、系统配置等，确保系统稳定运行。
清洁保养
保持摄像头镜头清洁，定期清理录像机内部的灰尘和杂物，确保设备散热良好。
软件更新
及时升级监控系统的软件和固件，以修复漏洞、提升性能和兼容性。
数据备份
定期备份录像文件和数据，以防数据丢失或损坏。
2024/1/30
24
大数据在监控系统中的应用
数据存储
利用大数据技术，对海量的监控视频数据进行存储，实现数据的长期保存和快速检索。
数据分析
通过对监控视频数据的分析，挖掘其中的有价值信息，为决策提供支持。
数据可视化
利用大数据技术，对监控视频数据进行可视化展示，提高数据的可读性和易用性。

《视频监控系统》课件

随着市场的不断细分，视频监控系统将更加专业化，针对不同行业和不同应用场景提供定制化的解决方案。
05
实际应用案例分析
平安城市视频监控系统
平安城市视频监控系统概述
平安城市视频监控系统是利用视频监控技术，实现对城市公共安全领域的全面覆盖和实时监控。
系统架构
平安城市视频监控系统通常由前端摄像机、传输网络、监控中心等部分组成。
视频监控系统的历史与发展
01
早期模拟视频监控系统
02
数字视频监控系统
03
网络视频监控系统
04
智能视频监控系统
视频监控系统的应用场景
安全保卫
银行、商场、车站等公共场所的安全保卫。
工业生产
工厂、流水线、仓库等场所的监控与管理。
交通管理
高速公路、城市交通、停车场等交通路段的监
控。
智能家居
家庭、别墅等场所的防盗、看护等应用。
的扩展性。
大数据存储技术
大数据存储技术是视频监控系统的必要支撑，它能够将大量的视频数据进行有效地存储和管理。
大数据存储技术需要具备高效的数据压缩和检索功能，以便快速地查询和回放视频数据。
大数据存储技术还需要考虑数据的安全性和可靠性，保证数据不会丢失或被非法访问。
04
视频监控系统的优势与挑战
智能分析技术可以检测异常行为、识别面部和车牌等，提高监控的智能化水平。
网络传输技术
网络传输技术是视频监控系统的关键环节，它能够将摄像机捕捉到的图像实时传输到监控中心。
网络传输技术需要保证图像的稳定性和实时性，同时还需要考虑
网络安全和数据加密等问题。
随着网络技术的发展，现在视频监控系统通常采用IP网络进行传输，具有更高的传输效率和更强

视频安防监控系统讲解培训ppt课件
