钻孔灌注桩施工标准化工艺

-1-
目
录
1 总 则 .......................................................... - 1 1.1 适用范围 ................................................... - 1 1.2 参考标准及规范............................................. - 1 -
——本标准由济东高速公路项目总监办提出； ——本标准由山东省济东高速公路建设项目办公室工程部归口； ——本标准起草单位：山东东泰工程咨询有限公司济东高速公路总监办；
科达集团股份有限公司济东高速公路第八项目部； 山东东方路桥建设总公司济东高速公路第十六项目部； ——本标准主要起草（编制）：高晋 （审核）：毕玉峰 ——本标准由济东高速公路施工标准化管理领导小组批准。
《公路工程标准施工招标文件》（2009 年版）。
《济南至东营高速公路工程施工招标文件》。
《济南至东营高速公路两阶段施工图设计》。
《滚轧直螺纹钢筋连接接头》（JG163-2004）
2术 语
2.1 钻孔灌注桩 在地基中以钻孔机械（回旋钻、冲击钻、旋挖钻等）成孔，在孔中灌注混凝土
-1-
而成的桩。 2.2 摩擦桩 主要靠桩表面与地基之间摩擦力支承荷载的桩。 2.3 大直径桩 直径大于或等于 2.5m 的钻孔灌注。 2.4 超长桩 桩长大于或等于 90m 的钻孔灌注桩。
-3-
百度文库
钻孔灌注桩施工工艺标准
1.1 适用范围
1总 则
1.1.1 为在钻孔灌注桩施工和质量检验中贯彻执行国家的技术政策，做到技术
先进、经济合理、保证质量和安全，制定本标准。
1.1.2 钻孔灌注桩施工适用于较软弱的细砂、粗砂、粉土、黏土、粉质黏土、
风化岩和岩石等地质条件。
1.1.3 钻孔灌注桩施工除应满足工程设计要求外，尚应做到因地制宜、施工可
9 成品保护 ....................................................... - 16 10 安全、环保和文明施工措施 ...................................... - 16 -
10.1 安全措施 ................................................. - 16 10.2 环境保护和文明施工措施................................... - 17 11 施工质量记录 .................................................. - 17 -
-3-
道畅通。 4.5.3 泥浆池已挖好，造浆料已备好，安全防护满足标准化要求。 4.5.4 对施工现场作业人员进行了技术、安全和环保交底。
5 质量、技术要求
5.1 材料要求 5.1.1 桥梁钻孔灌注桩所采用水泥应符合现行国家标准《通用硅酸盐水泥》 （GB175）的规定。对于硫酸盐腐蚀地层和地质，可根据设计的要求选用其他类型的 水泥。 5.1.2 拌合水宜采用饮用水。当采用其他水源时，应对水质进行检验，检验合 格后方可使用。 5.1.3 细集料宜采用级配良好、质地竖硬、颗粒洁净且粒径小于 5mm 的河砂； 粗集料宜采用质地坚硬、洁净、级配合理的碎石，连续两级配或连续多级配，最大 粒径应符合标准和规范要求。 5.1.4 外加剂与水泥、矿物掺合料之间必须具有良好的相容性，必须经过具备 相关资质的部门检验并附有检验合格证明的产品，其质量应符合现行国家标准《混 凝土外加剂》（GB 8076）规定。外加剂的品种和掺量应通过试验确定。当采用聚羧 酸系减水剂时，须严格控制砂的含泥量。 5.1.5 不同类型的水泥、不同强度等级的水泥、不同的外加剂不得相互替代或 掺合使用。 5.2 技术要求 5.2.1 钻孔灌注桩施工必须符合设计及规范要求。钻孔灌注桩施工前应进行首 件工程施工，以确定合适的施工方案。通过首件工程确定的技术参数必须认真贯彻 到施工中，严格执行。 5.2.2 钻孔灌注桩的直径、垂直度、桩位偏差等指标应符合设计文件和技术规 范要求。 5.2.3 水下混凝土灌注高程应比桩顶设计高程高出 50cm 以上。 5.3 质量要求 5.3.1 钻孔灌注桩质量必须符合设计和规范要求，合格率 100%。 5.3.2 钻孔灌注桩成桩后，应采用设计和规范要求的方法检验桩身的完整性，
3 基本规定 ........................................................ - 2 4 施工准备 ........................................................ - 2 -
4.1 技术准备 ................................................... - 2 4.2 材料准备 ................................................... - 3 4.3 主要施工机械............................................... - 3 4.4 劳动力组织 ................................................. - 3 4.5 施工作业条件............................................... - 3 5 质量、技术要求 .................................................. - 4 5.1 材料要求 ................................................... - 4 5.2 技术要求 .................................................. - 4 5.3 质量要求 ................................................... - 4 5.4 职业健康安全要求........................................... - 5 5.5 环境要求 ................................................... - 5 6 施工工艺 ........................................................ - 5 6.1 钻孔灌注桩施工工艺流程（见下图）........................... - 5 6.2 施工操作方法............................................... - 6 6.3 施工中可能出现的情况和预防措施............................ - 11 7 质量标准 ....................................................... - 13 7.1 钻孔灌注桩质量标准（见下表）.............................. - 13 7.2 质量保证措施.............................................. - 14 -
BZH
标准化施工作业指导手册
JDBZHL-2014-1

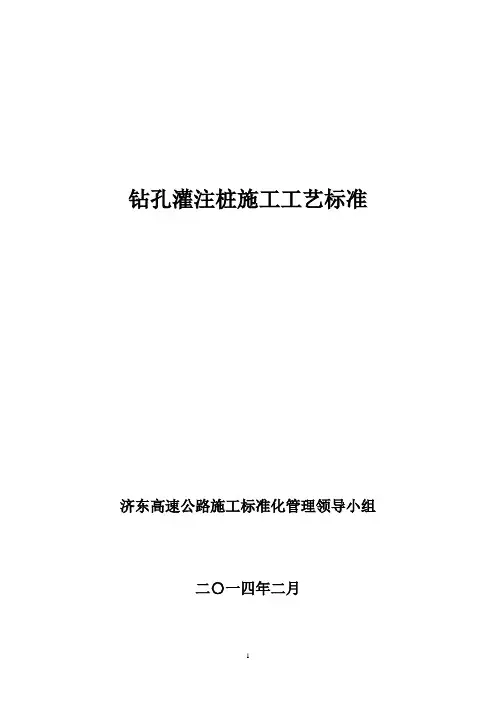

钻孔灌注桩施工工艺标准
2014-2-15 制定
2014-3-01 实施
济东高速公路施工标准化管理领导小组
-0-
前言
为加强山东省高速公路建设管理，按照山东省交通运输厅《山东省高速公路施 工标准化实施暂行规定》和《山东省高速公路施工工艺标准编制指南》要求，《钻孔 灌注桩施工工艺标准》由济东高速公路项目编制完成。本《施工工艺标准》根据现 行《公路桥涵施工技术规范》（JTG/T F50-2011）、《公路工程质量检验评定标准》 （JTG F80/1-2004）、《公路工程施工安全技术规程》（JTJ076-95）、《公路工程标准 施工招标文件》（2009 年版）、《济东高速公路工程施工招标文件》、《济东高速公路两 阶段施工图设计》的有关要求和规定，针对济东高速公路项目的桥梁钻孔灌注桩施 工工艺标准提出了有关要求。
-2-
4.1.4 混凝土理论配合比设计已完成，并经监理工程师验证批准。 4.2 材料准备 4.2.1 水下混凝土所用的钢筋、水泥、砂石料、水、外加剂等原材料已进场并 按规定频率进行检验合格。 4.2.2 造浆材料：水、粘土（Ip≥17）或膨润土、火碱等已准备就绪。 4.3 主要施工机械 4.3.1 钻机：常用的钻孔机械有正循环回转钻机、正循环潜水钻机、反循环回 转钻机、反循环潜水钻机、旋挖钻机。 4.3.2 电源：变压器或发电机，容量满足施工需要。 4.3.3 钢筋加工设备：数控滚焊机、数控弯曲机、切断机、调直机、电焊机和 钢筋机械连接设备。 4.3.4 混凝土拌和运输设备：混凝土集中拌和站（要求有备用站）、混凝土罐车 （不小于 8m3）。 4.3.5 混凝土灌注设备：储料斗、导管、吊车等 4.3.6 现场安全设备：漏电保护器、安全帽、泥浆池安全防护网、安全警示牌 等。 4.4 劳动力组织 4.4.1 每钻机 11-12 人 1 班长 1 名，负责施工指挥，做好工序之间的协调工作，控制质量以及组织排 除施工中出现的故障； 2 钻孔工 2 名，按设计要求的施工工艺正常操作钻机； 3 混凝土工 3 名，负责混凝土灌注、导管拆卸。 4 现场钢筋工 2 名，负责钢筋笼连接。 5 记录员 1 名，负责施工记录； 6 工班长 1 名，负责指挥安放钢筋笼和灌注水下混凝土； 7 机械维修工和电工确保机械正常运转和电气设备的安全使用。 4.5 施工作业条件 4.5.1 各种施工机械就位，并能正常使用；钢筋笼已加工完成，并经验收合格； 混凝土拌和站标定合格并运转良好。 4.5.2 施工现场“四通一平”已按规定完成，施工临时设施准备就绪，施工便
2 术 语 .......................................................... - 1 2.0.1 钻孔灌注桩............................................... - 1 2.0.2 摩擦桩 ................................................... - 2 2.0.3 大直径桩 ................................................. - 2 2.0.4 超长桩 ................................................... - 2 -
行、保护环境和节约资源等。
1.1.4 钻孔灌注桩施工除执行本工艺标准外，尚应符合国家现行有关标准和规
范的要求。
1.2 参考标准及规范
《公路桥涵施工技术规范》（JTG/T F50-2011）。
《公路工程质量检验评定标准》（JTG F80/1-2004）。
《公路工程施工安全技术规程》（JTJ076-95）。
3 基本规定
3.0.1 施工前应制订专项施工技术方案和安全技术方案，在大规模施工前应进 行工艺试桩，获得相应的工艺参数后再正式施工。
3.0.2 施工前应制定环境保护措施，施工过程中产生的泥浆及钻渣应妥善处理， 不得随意排放，污染或堵塞当地农田、水系。
3.0.3 钻孔桩施工应认真填写每根桩的原始施工资料。 3.0.4 临近堤防及其他水利、防洪设施进行钻孔桩施工时，应符合相关部门的 有关规定。 3.0.5 对已埋设完护筒暂不能进行作业的，应对其孔口进行遮掩等安全防护措 施，防止人员或物体坠入孔内。 3.0.6 相邻两根桩不得同时成孔或浇注混凝土，以免扰动孔壁，发生串孔、断 桩事故。
4 施工准备
4.1 技术准备 4.1.1 施工人员熟悉施工图纸要求，正确理解设计意图，了解施工现场情况及 水文地质资料，根据桥梁桩位地质条件和施工进度要求选择合适的钻机，编制施工 方案和进度计划。 4.1.2 技术负责人向现场施工人员和技术人员进行一级书面技术、安全、环保 交底。 4.1.3 测量人员认真复核桩位坐标，并经监理工程师签字认可，放样结果经监 理工程师复核无误。
-2-
8 不利季节、时段施工措施 ......................................... - 14 8.1 冬期施工措施.............................................. - 14 8.2 雨期施工措施.............................................. - 15 8.3 热期施工措施.............................................. - 15 8.4 夜间施工措施.............................................. - 16 -
