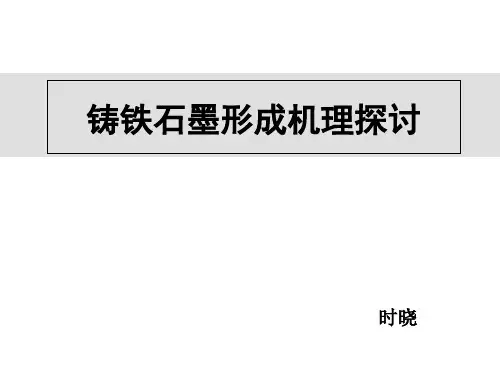

球墨铸铁的石墨形态及大小.pptx

球墨铸铁球墨铸铁是指铁液经球化处理后，使石墨大部或全部呈球状形态的铸铁。

与灰铸铁比较，球墨铸铁的力学性能有显著提高。

因为它的石石墨呈球状，对基体的切割作用最小，可有效地利用基体强度的70％～80％灰铸铁—般只能利用基体强度的30％。

球墨铸铁还可以通过合金化和热处理，进一步提高强韧性、耐磨性、耐热性和耐蚀性等各项性能。

球墨铸铁自1947年问世以来，就获得铸造工作者的青睐，很快地投入了工业性生产。

而且，各个时期都有代表性的产品或技术。

20世纪50年代的代表产品是发动机的球墨铸铁曲轴，20世纪60年代是球墨铸铁铸管和铸态球墨铸铁，20世纪70年代是奥氏体-贝氏体球墨铸铁，20世纪80年代以来是厚大断面球墨铸铁和薄小断面轻量化、近终型球墨铸铁。

如今，球墨铸铁已在汽车、铸管、机床、矿山和核工业等领域获得广泛的应用。

据统计，2000年世界的球墨铸铁产量已超过1500万吨o球墨铸铁的牌号是按力学性能指标划分的，国标GB/T 1348－1988《球墨铸铁件》中单铸试块球墨铸铁牌号，见表1。

球墨铸铁中常见的石墨形态有球状、团状、开花、蠕虫、枝晶等几类。

其中，最具代表性的形态是球状。

在光学显微镜下观察球状石墨，低倍时，外形近似圆形；高倍时，为多边形，呈辐射状，结构清晰。

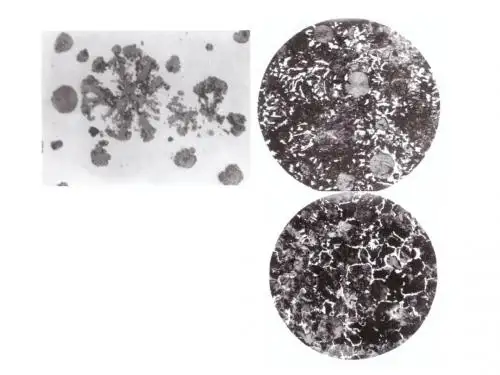

经深腐蚀的试样在SEM中观察，球墨表面不光滑，起伏不平，形成一个个泡状物。

经热氧腐蚀或离子轰击后的试样在SEM中观察，球墨呈年轮状纹理，且被辐射状条纹划分成多个扇形区域；经应力腐蚀即向试样加载应力后观察，呈现年轮状撕裂和辐射状开裂。

球墨是垂直0001面向各个方向生长的，从而形成很多个从核心向外辐射的角锥体二维为扇形区域，0001面即呈年轮状排列。

在SEM中看到的年轮状及辐射状条纹或裂纹，就是球墨晶体学特征的反映。

球墨铸铁一般为过共晶成分，因此球状石墨的长大，应包括两个阶段：①先共晶结晶阶段，球墨核心形成后，在铁液及贫碳富铁的奥氏体晕圈中长大。

②共晶结晶阶段，球墨周围形成奥氏体外壳，即球墨-奥氏体共晶团。

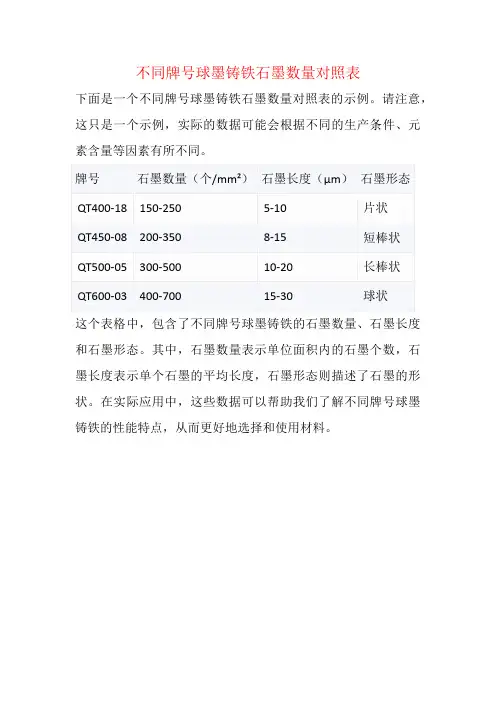

不同牌号球墨铸铁石墨数量对照表
下面是一个不同牌号球墨铸铁石墨数量对照表的示例。

请注意，这只是一个示例，实际的数据可能会根据不同的生产条件、元素含量等因素有所不同。

这个表格中，包含了不同牌号球墨铸铁的石墨数量、石墨长度和石墨形态。

其中，石墨数量表示单位面积内的石墨个数，石墨长度表示单个石墨的平均长度，石墨形态则描述了石墨的形状。

在实际应用中，这些数据可以帮助我们了解不同牌号球墨铸铁的性能特点，从而更好地选择和使用材料。

石墨的球化率及球化级别图131001 100×图131002 100×图131003 100×图131004 100×图131003 100×图131004 100×图号：131001～131006 浸蚀剂：未浸蚀材料名称：球墨铸铁处理情况：铸态组织说明：图131001：图中石墨呈球状，少数团状，球化率为≥95%，球化级别为1级。

图131002：图中石墨大部分呈球状，余为团状和极少量团絮状，球化率为90%～＜95%，球化级别为2级。

图131003：图中石墨大部分呈团状和球状，余为团絮状，球化率为80%～＜90%，球化级别为3级。

图131004：图中石墨大部分呈团絮状和团状，少量蠕虫状，球化率为70%～＜80%，球化级别为4级。

图131005：图中石墨呈分散分布的蠕虫状和球状、团状、团絮状，球化率为60%～＜70%，球化级别为5级。

图131006：图中石墨呈聚集分布的蠕虫状和片状及球状、团状、团絮状，球化级别为6级。

球化率及球化级别按照GB/T9441-1988《球墨铸铁金相检验》评定，该标准将球化级别分为6级。

首先观察整个受检面，之后，从最差的区域开始，连续观察5个视场，以其中3个最差视场的多数对照级别图谱评定。

提高球化率的关键是球化处理和孕育处理。

球化处理方法：采用稀土镁合金的凹坑冲入法，简单易行，但烟尘较大。

采用低稀土镁合金盖包处理，镁的收得率可达50%以上，且可解决烟尘问题。

孕育处理可采用二次或三次孕育，球化包内孕育剂可用75硅铁，浇包内可加抗衰退(例如含钡)孕育剂。

倘有必要，再用随流孕育或型内孕育。

5级球化和6级球化的石墨都是以蠕虫状石墨为主， 5级球化是蠕虫状石墨呈分散分布；6级球化是蠕虫状石墨呈聚集分布。

两者主要区别如下：(1) 宏观组织聚集分布时，断口上出现稀疏的小黑点，蠕虫状石墨聚集程度增加时，黑点增大，数量也随之增加和密集；蠕虫状石墨分散分布时，其数量较聚集分布为少，断口不会出现小黑点。

石墨的球化率及球化级别图131001100×图131002100×图131003100×图131004100×图131003100×图131004100×图号：131001～131006浸蚀剂：未浸蚀材料名称：球墨铸铁处理情况：铸态组织说明：图131001：图中石墨呈球状，少数团状，球化率为≥95%，球化级别为1级。

图131002：图中石墨大部分呈球状，余为团状和极少量团絮状，球化率为90%～＜95%，球化级别为2级。

图131003：图中石墨大部分呈团状和球状，余为团絮状，球化率为80%～＜90%，球化级别为3级。

图131004：图中石墨大部分呈团絮状和团状，少量蠕虫状，球化率为70%～＜80%，球化级别为4级。

图131005：图中石墨呈分散分布的蠕虫状和球状、团状、团絮状，球化率为60%～＜70%，球化级别为5级。

图131006：图中石墨呈聚集分布的蠕虫状和片状及球状、团状、团絮状，球化级别为6级。

球化率及球化级别按照GB/T9441-1988《球墨铸铁金相检验》评定，该标准将球化级别分为6级。

首先观察整个受检面，之后，从最差的区域开始，连续观察5个视场，以其中3个最差视场的多数对照级别图谱评定。

提高球化率的关键是球化处理和孕育处理。

球化处理方法：采用稀土镁合金的凹坑冲入法，简单易行，但烟尘较大。

采用低稀土镁合金盖包处理，镁的收得率可达50%以上，且可解决烟尘问题。

孕育处理可采用二次或三次孕育，球化包内孕育剂可用75硅铁，浇包内可加抗衰退(例如含钡)孕育剂。

倘有必要，再用随流孕育或型内孕育。

5级球化和6级球化的石墨都是以蠕虫状石墨为主，5级球化是蠕虫状石墨呈分散分布；6级球化是蠕虫状石墨呈聚集分布。

两者主要区别如下：(1) 宏观组织聚集分布时，断口上出现稀疏的小黑点，蠕虫状石墨聚集程度增加时，黑点增大，数量也随之增加和密集；蠕虫状石墨分散分布时，其数量较聚集分布为少，断口不会出现小黑点。
