高中物理【带电粒子在复合场中的运动】专题

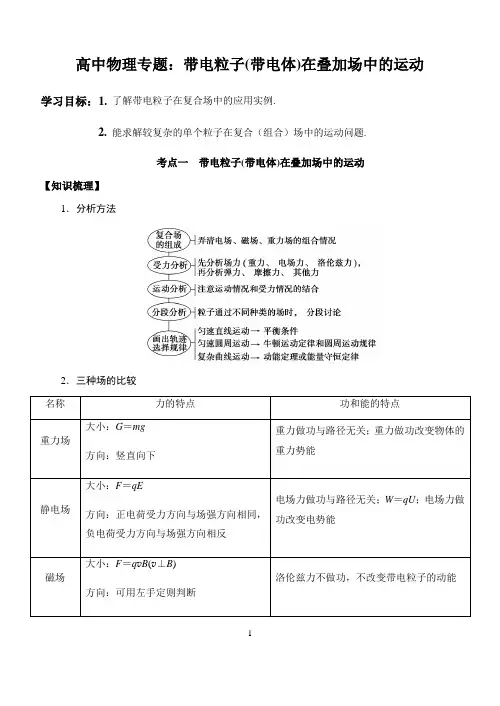

高中物理专题：带电粒子(带电体)在叠加场中的运动学习目标：1.了解带电粒子在复合场中的应用实例.2.能求解较复杂的单个粒子在复合（组合）场中的运动问题.考点一带电粒子(带电体)在叠加场中的运动【知识梳理】1．分析方法2．三种场的比较1【命题突破】命题点1电场与磁场共存类1.如图所示，空间中存在匀强电场和匀强磁场，电场和磁场的方向水平且互相垂直。

一带电微粒沿直线由a 向b 运动，在此过程中（）。

A.微粒做匀加速直线运动B.微粒的动量减小C.微粒的电势能增加D.微粒的机械能增加命题点2磁场与重力场共存类2.如图所示，整个空间有一方向垂直纸面向里的匀强磁场，一绝缘木板(足够长)静止在光滑水平面上，一带正电的滑块静止在木板上，滑块和木板之间的接触面粗糙程度处处相同．不考虑空气阻力的影响，下列判断正确的是()A．若对木板施加一水平向右的瞬时冲量，最终木板和滑块一定相对静止B．若对木板施加一水平向右的瞬时冲量，最终滑块和木板间一定没有弹力C．若对木板施加一水平向右的瞬时冲量，最终滑块和木板间一定没有摩擦力D．若对木板始终施加一水平向右的恒力，最终滑块做匀速运动命题点3电场、磁场与重力场共存类3..如图所示，表面粗糙的斜面固定于地面上，并处于方向垂直纸面向里的磁场和竖直向下的匀强电场中，磁感应强度大小为B，电场强度大小为E，一质量为m、电荷量为Q的带负电小滑块从斜面顶端由静止下滑，在滑块下滑过程中，下列判断正确的是()A．滑块受到的摩擦力不变2B．若斜面足够长，滑块最终可能在斜面上匀速下滑C．若B足够大，滑块最终可能静止于斜面上D．滑块到达地面时的动能与B有关考点二带电粒子(带电体)在叠加场中运动的实例分析【知识梳理】3命题点1应用实例1——速度选择器4．如图所示，含有11H、21H、42He的带电粒子束从小孔O1处射入速度选择器，沿直线O1O2运动的粒子在小孔O2处射出后垂直进入偏转磁场，最终打在P1、P2两点．则()A．粒子在偏转磁场中运动的时间都相等B．打在P1点的粒子是42HeC．打在P2点的粒子是21H和42HeD．O2P2的长度是O2P1长度的4倍命题点2应用实例2——磁流体发电机5．如图所示为一利用海流发电的原理图，用绝缘材料制成一个横截面为矩形的管道，在管道的上、下两个内表面装有两块电阻不计的金属板M、N，板长为a，宽为b，板间的距离为d，将管道沿海流方向固定在海水中，在管道中加与前后表面垂直的匀强磁场，磁感应强度大小为B，将航标灯与两金属板连接(图中未画出)．海流方向如图，海流速率为v，下列说法正确的是()A．M板电势高于N板的电势B．该海流发电机的电动势为Bd vC．该海流发电机的电动势为Ba vD．管道内海水受到的安培力方向向左命题点3应用实例3——电磁流量计6．医生做某些特殊手术时，利用电磁血流计来监测通过动脉的血流速度．电磁血流计由一对电极a和b以及一对磁极N和S构成，磁极间的磁场是均匀的．使用时，两电极a、b均与血管壁接触，两触点的连线、磁场方向和血流速度方向两两垂直，如图所示．由于血液中的正、负45离子随血液一起在磁场中运动，电极a 、b 之间会有微小电势差．在达到平衡时，血管内部的电场可看做是匀强电场，血液中的离子所受的电场力和洛伦兹力的合力为零．在某次监测中，两触点间的距离为3.0 mm ，血管壁的厚度可忽略，两触点间的电势差为160 μV ，磁感应强度的大小为0.040 T ．则血流速度的近似值和电极a 、b 的正负为( )A ．1.3 m/s ，a 正、b 负B ．2.7 m/s ，a 正、b 负C ．1.3 m/s ，a 负、b 正D ．2.7 m/s ，a 负、b 正命题点4 应用实例4——霍尔元件7．如图所示，导电物质为电子的霍尔元件位于两串联线圈之间，线圈中电流为I ，线圈间产生匀强磁场，磁感应强度大小B 与I 成正比，方向垂直于霍尔元件的两侧面，此时通过霍尔元件的电流为I H ，与其前后表面相连的电压表测出的霍尔电压U H 满足：U H ＝k I H Bd ，式中k 为霍尔系数，d 为霍尔元件两侧面间的距离．电阻R 远大于R L ，霍尔元件的电阻可以忽略，则( )A ．霍尔元件前表面的电势低于后表面B ．若电源的正负极对调，电压表将反偏C ．I H 与I 成正比D ．电压表的示数与R L 消耗的电功率成正比命题点5 综合应用实例8.如图所示，某粒子分析器由区域Ⅰ、区域Ⅱ和检测器Q组成。

专题分层突破练9带电粒子在复合场中的运动A组1.(2021湖南邵阳高三一模)如图所示,有一混合正离子束从静止通过同一加速电场后,进入相互正交的匀强电场和匀强磁场区域Ⅰ。

如果这束正离子束在区域Ⅰ中不偏转,不计离子的重力,则说明这些正离子在区域Ⅰ中运动时一定相同的物理量是()A.动能B.质量C.电荷D.比荷2.(多选)(2021辽宁高三一模)劳伦斯和利文斯设计的回旋加速器如图所示,真空中的两个D形金属盒间留有平行的狭缝,粒子通过狭缝的时间可忽略。

匀强磁场与盒面垂直,加速器接在交流电源上,A处粒子源产生的质子可在盒间被正常加速。

下列说法正确的是()A.虽然逐渐被加速,质子每运动半周的时间不变B.只增大交流电压,质子在盒中运行总时间变短C.只增大磁感应强度,仍可能使质子被正常加速D.只增大交流电压,质子可获得更大的出口速度3.(2021四川成都高三二模)如图所示,在第一、第四象限的y≤0.8 m区域内存在沿y轴正方向的匀强电场,电场强度大小E=4×103 N/C;在第一象限的0.8 m<y≤1.0 m区域内存在垂直于坐标平面向外的匀强磁场。

一个质量m=1×10-10 kg、电荷量q=1×10-6 C的带正电粒子,以v0=6×103 m/s的速率从坐标原点O沿x轴正方向进入电场。

不计粒子的重力。

(1)求粒子第一次离开电场时的速度。

(2)为使粒子能再次进入电场,求磁感应强度B的最小值。

4.(2021河南高三二模)如图所示,在平面直角坐标系xOy内有一直角三角形,其顶点坐标分别为d),(d,0),三角形区域内有垂直于纸面向里的匀强磁场,磁感应强度大小为B,x轴下方有沿(0,0),(0,√33着y轴负方向的匀强电场,电场强度大小为E。

一质量为m、电荷量为-q的粒子从y轴上的某点M 由静止释放,粒子第一次进入磁场后恰好不能从直角三角形的斜边射出,不计粒子重力。

(1)求M点到O点的距离。

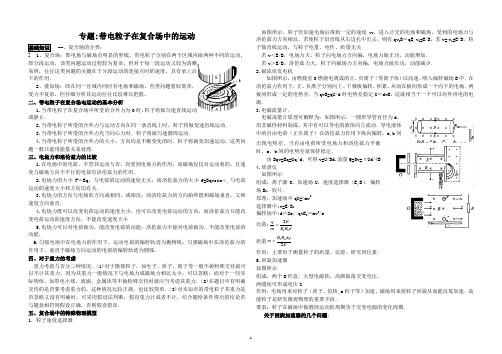

专题:带电粒子在复合场中的运动基础知识一、复合场的分类：] 1、复合场：即电场与磁场有明显的界线，带电粒子分别在两个区域内做两种不同的运动，即分段运动，该类问题运动过程较为复杂，但对于每一段运动又较为清晰易辨，往往这类问题的关键在于分段运动的连接点时的速度，具有承上启下的作用．2、叠加场：即在同一区域内同时有电场和磁场，些类问题看似简单，受力不复杂，但仔细分析其运动往往比较难以把握。

二、带电粒子在复合场电运动的基本分析1.当带电粒子在复合场中所受的合外力为0时，粒子将做匀速直线运动或静止．2.当带电粒子所受的合外力与运动方向在同一条直线上时，粒子将做变速直线运动．3.当带电粒子所受的合外力充当向心力时，粒子将做匀速圆周运动．4.当带电粒子所受的合外力的大小、方向均是不断变化的时，粒子将做变加速运动，这类问题一般只能用能量关系处理．三、电场力和洛伦兹力的比较1.在电场中的电荷，不管其运动与否，均受到电场力的作用；而磁场仅仅对运动着的、且速度与磁场方向不平行的电荷有洛伦兹力的作用．2.电场力的大小F＝Eq，与电荷的运动的速度无关；而洛伦兹力的大小f=Bqvsinα,与电荷运动的速度大小和方向均有关．3.电场力的方向与电场的方向或相同、或相反；而洛伦兹力的方向始终既和磁场垂直，又和速度方向垂直．4.电场力既可以改变电荷运动的速度大小，也可以改变电荷运动的方向，而洛伦兹力只能改变电荷运动的速度方向，不能改变速度大小5.电场力可以对电荷做功，能改变电荷的动能；洛伦兹力不能对电荷做功，不能改变电荷的动能．6.匀强电场中在电场力的作用下，运动电荷的偏转轨迹为抛物线；匀强磁场中在洛伦兹力的作用下，垂直于磁场方向运动的电荷的偏转轨迹为圆弧．四、对于重力的考虑重力考虑与否分三种情况．（1)对于微观粒子，如电子、质子、离子等一般不做特殊交待就可以不计其重力，因为其重力一般情况下与电场力或磁场力相比太小，可以忽略；而对于一些实际物体，如带电小球、液滴、金属块等不做特殊交待时就应当考虑其重力．（2)在题目中有明确交待的是否要考虑重力的，这种情况比较正规，也比较简单．（3)对未知名的带电粒子其重力是否忽略又没有明确时，可采用假设法判断，假设重力计或者不计，结合题给条件得出的结论若与题意相符则假设正确，否则假设错误．五、复合场中的特殊物理模型1．粒子速度选择器如图所示，粒子经加速电场后得到一定的速度v，进入正交的电场和磁场，受到的电场力与洛伦兹力方向相反，若使粒子沿直线从右边孔中出去，则有qvB＝qE,v=E/B，若v= v=E/B，粒子做直线运动，与粒子电量、电性、质量无关若v＜E/B，电场力大，粒子向电场力方向偏，电场力做正功，动能增加．若v＞E/B，洛伦兹力大，粒子向磁场力方向偏，电场力做负功，动能减少．2.磁流体发电机如图所示，由燃烧室O燃烧电离成的正、负离子（等离子体）以高速。

2022年高考物理【热点·重点·难点】专练（全国通用）重难点08 带电粒子在复合场中的运动【知识梳理】考点带电粒子在组合场中的运动1．带电粒子在组合场中的运动是力电综合的重点和高考热点．这类问题的特点是电场、磁场或重力场依次出现，包含空间上先后出现和时间上先后出现，磁场或电场与无场区交替出现相组合的场等．其运动形式包含匀速直线运动、匀变速直线运动、类平抛运动、圆周运动等，涉及牛顿运动定律、功能关系等知识的应用．复习指导：1.理解掌握带电粒子的电偏转和磁偏转的条件、运动性质，会应用牛顿运动定律进行分析研究，掌握研究带电粒子的电偏转和磁偏转的方法，能够熟练处理类平抛运动和圆周运动．2．学会按照时间先后或空间先后顺序对运动进行分析，分析运动速度的承前启后关联、空间位置的距离关系、运动时间的分配组合等信息将各个运动联系起来．2．解题时要弄清楚场的性质、场的方向、强弱、范围等．3．要进行正确的受力分析，确定带电粒子的运动状态．4．分析带电粒子的运动过程，画出运动轨迹是解题的关键【重点归纳】1、求解带电粒子在组合复合场中运动问题的分析方法（1）正确受力分析，除重力、弹力、摩擦力外要特别注意静电力和磁场力的分析．（2）确定带电粒子的运动状态，注意运动情况和受力情况的结合．（3）对于粒子连续通过几个不同区域、不同种类的场时，要分阶段进行处理．（4）画出粒子运动轨迹，灵活选择不同的运动规律．2、带电粒子在复合场中运动的应用实例（1）质谱仪（2）回旋加速器（3）速度选择器（4）磁流体发电机（5）电磁流量计工作原理【限时检测】（建议用时：30分钟）一、单选题1．如图所示，两个平行金属板水平放置，要使一个电荷量为-q、质量为m的微粒，以速度v沿两板中心轴线S1S2向右运动，可在两板间施加匀强电场或匀强磁场。

设电场强度为E，磁感应强度为B，不计空气阻力，已知重力加速度为g。

下列选项可行的是（）A．只施加垂直向里的磁场，且满足mg Bqv =B．同时施加竖直向下的电场和垂直纸面向里的磁场，且满足mg Bv Eq=+C．同时施加竖直向下的电场和水平向右的磁场，且满足mgq E=D．同时施加竖直向上的电场和垂直纸面向外的磁场，且满足mg E Bvq =+【答案】 C【解析】A．只施加垂直向里的磁场，根据左手定则，洛伦兹力竖直向下，无法跟重力平衡。

专题二：带电粒子在复合场中的运动(1)姓名______________1．如图所示，在x轴上方有匀强电场，场强为E；在x轴下方有匀强磁场，磁感应强度为B，方向如图，在x轴上有一点M，离O点距离为L．现有一带电量为十q的粒子，使其从静止开始释放后能经过M点．如果把此粒子放在y轴上，其坐标应满足什么关系？（重力忽略不计）2．如图所示，在宽l的范围内有方向如图的匀强电场，场强为E，一带电粒子以速度v垂直于电场方向、也垂直于场区边界射入电场，不计重力，射出场区时，粒子速度方向偏转了θ角，去掉电场，改换成方向垂直纸面向外的匀强磁场，此粒子若原样射入磁场，它从场区的另一侧射出时，也偏转了θ角，求此磁场的磁感强度B．3．如图所示，在直角坐标系的第Ⅱ象限和第Ⅳ象限中的直角三角形区域内，分布着磁感应强度均为B＝5.0×10－3T的匀强磁场，方向分别垂直纸面向外和向里．质量为m＝6.64×10－27㎏、电荷量为q＝＋3.2×10－19C的α粒子（不计α粒子重力），由静止开始经加速电压为U＝1205V的电场（图中未画出）加速后，从坐标点M（－4，2）处平行于x轴向右运动，并先后通过两个匀强磁场区域．(1)请你求出α粒子在磁场中的运动半径；(2)你在图中画出α粒子从直线x＝－4到直线x＝4之间的运动轨迹，并在图中标明轨迹与直线x＝4交点的坐标；(3)求出α粒子在两个磁场区域偏转所用的总时间．专题二：带电粒子在复合场中的运动(4)姓名______________1．如图所示，竖直平面xOy 内存在水平向右的匀强电场，场强大小E=10N／c ，在y ≥0的区域内还存在垂直于坐标平面向里的匀强磁场，磁感应强度大小B=0.5T 一带电量0.2C q =+、质量0.4kg m =的小球由长0.4m l =的细线悬挂于P 点小球可视为质点，现将小球拉至水平位置A 无初速释放，小球运动到悬点P 正下方的坐标原点O 时，悬线突然断裂，此后小球又恰好能通过O 点正下方的N 点.(g=10m ／s 2)，求： (1)小球运动到O 点时的速度大小；(2)悬线断裂前瞬间拉力的大小； (3)ON 间的距离2．两块平行金属板MN 、PQ 水平放置，两板间距为d 、板长为l ，在紧靠平行板右侧的正三角形区域内存在着垂直纸面的匀强磁场，三角形底边BC 与PQ 在同一水平线上，顶点A 与MN 在同一水平线上，如图所示．一个质量为m 、电量为+q 的粒子沿两板中心线以初速度v 0水平射入，若在两板间加某一恒定电压，粒子离开电场后垂直AB 边从D 点进入磁场，BD=41AB ，并垂直AC 边射出(不计粒子的重力)．求： (1)两极板间电压；(2)三角形区域内磁感应强度； (3)若两板间不加电压，三角形区域内的磁场方向垂直纸面向外．要使粒子进入磁场区域后能从AB 边射出，试求所加磁场的磁感应强度最小值．专题二：带电粒子在复合场中的运动——参考答案（1）1、解析：由于此带电粒子是从静止开始释放的，要能经过M点，其起始位置只能在匀强电场区域．物理过程是：静止电荷位于匀强电场区域的y轴上，受电场力作用而加速，以速度v进入磁场，在磁场中受洛仑兹力作用作匀速圆周运动，向x轴偏转．回转半周期过x轴重新进入电场，在电场中经减速、加速后仍以原速率从距O点2R处再次超过x轴，在磁场回转半周后又从距O点4R处飞越x轴如图所示（图中电场与磁场均未画出）故有L＝2R，L＝2×2R，L＝3×2R即 R＝L／2n，（n=1、2、3……）……………①设粒子静止于y轴正半轴上，和原点距离为h，由能量守恒得mv2／2=qEh……②对粒子在磁场中只受洛仑兹力作用而作匀速圆周运动有：R＝mv／qB………③解①②③式得：h＝B2qL2／8n2mE （n＝l、2、3……）2、解析：粒子在电场中运行的时间t＝ l／v；加速度 a＝qE／m；它作类平抛的运动．有tgθ=at/v=qEl/mv2………①粒子在磁场中作匀速圆周运动由牛顿第二定律得：qvB=mv2/r，所以r=mv/qB 又：sinθ=l/r=lqB/mv………②由①②两式得：B=Ecosθ/v 3、解析：(1)粒子在电场中被加速，由动能定理得221mvqU=α粒子在磁场中偏转，则牛顿第二定律得rvmqvB2=联立解得2102.312051064.62005.01211927=⨯⨯⨯⨯==--qmUBr（m）(2)由几何关系可得，α粒子恰好垂直穿过分界线，故正确图象为(3)带电粒子在磁场中的运动周期qBmvrTππ22==α粒子在两个磁场中分别偏转的弧度为4π，在磁场中的运动总时间631927105.6105102.321064.614.3241----⨯=⨯⨯⨯⨯⨯⨯===qBmTtπ（s）OM2－22－4 4 x/my/m－2vBB （4，2-）（4） 1、解：（1）小球从A 运到O 的过程中，根据动能定理：212mv mgl qEl =- ① 则得小球在O 点速度为：2/s v m == ② （2）小球运到O 点绳子断裂前瞬间，对小球应用牛顿第二定律：2v F T mg f m l=-==向洛 ③f Bvq =洛 ④由③、④得：28.2mv T mg Bvq N l=++= ⑤ （3）绳断后，小球水平方向加速度25/s x F Eq a m m===电 ⑥ 小球从O 点运动至N 点所用时间0.8t s aυ∆== ⑦ON 间距离21 3.2m 2h gt == ⑧2、 解：⑴垂直AB 边进入磁场，由几何知识得：粒子离开电场时偏转角为30°∵0.v lmd qu v y =0v v tg y=θ ∴qlmdv u 332= 由几何关系得：030cos dl AB =在磁场中运动半径d l r AB 23431==∴ 121r mv qv B = ︒=30cos 0v v∴qdmv B 3401= 方向垂直纸面向里⑶当粒子刚好与BC 边相切时，磁感应强度最小，由几何知识知粒子的运动半径r 2为：42d r = ………（ 2分 ） 2202r mv qv B = ∴qd mv B 024=即：磁感应强度的最小值为qdmv 0422（12分）如图所示的坐标系，x轴沿水平方向，y轴沿竖直方向。

一、带电粒子在复合场中的运动专项训练1．下图为某种离子加速器的设计方案.两个半圆形金属盒内存在相同的垂直于纸面向外的匀强磁场.其中MN 和M N ''是间距为h 的两平行极板，其上分别有正对的两个小孔O 和O '，O N ON d ''==，P 为靶点，O P kd '=（k 为大于1的整数）。

极板间存在方向向上的匀强电场，两极板间电压为U 。

质量为m 、带电量为q 的正离子从O 点由静止开始加速，经O '进入磁场区域.当离子打到极板上O N ''区域（含N '点）或外壳上时将会被吸收。

两虚线之间的区域无电场和磁场存在，离子可匀速穿过。

忽略相对论效应和离子所受的重力。

求：（1）离子经过电场仅加速一次后能打到P 点所需的磁感应强度大小； （2）能使离子打到P 点的磁感应强度的所有可能值；（3）打到P 点的能量最大的离子在磁场中运动的时间和在电场中运动的时间。

【来源】2015年全国普通高等学校招生统一考试物理（重庆卷带解析) 【答案】（1）22qUm B =（2）22nqUm B =，2(1,2,3,,1)n k =-L （3）2222(1)t qum k -磁，22(1)=k m t h qU-电 【解析】 【分析】带电粒子在电场和磁场中的运动、牛顿第二定律、运动学公式。

【详解】（1）离子经电场加速，由动能定理：212qU mv =可得2qUv m=磁场中做匀速圆周运动：2v qvB m r=刚好打在P 点，轨迹为半圆，由几何关系可知：2kd r =联立解得B =； （2）若磁感应强度较大，设离子经过一次加速后若速度较小，圆周运动半径较小，不能直接打在P 点，而做圆周运动到达N '右端，再匀速直线到下端磁场，将重新回到O 点重新加速，直到打在P 点。

设共加速了n 次，有：212n nqU mv =2nn nv qv B m r =且：2n kd r =解得：B =，要求离子第一次加速后不能打在板上，有12d r >且：2112qU mv =2111v qv B m r =解得：2n k <，故加速次数n 为正整数最大取21n k =- 即：B =2(1,2,3,,1)n k =-L ；（3）加速次数最多的离子速度最大，取21n k =-，离子在磁场中做n -1个完整的匀速圆周运动和半个圆周打到P 点。

高考物理《带电粒子在叠加场中的运动》真题练习含答案1．(多选)如图所示，空间存在着垂直向里的匀强磁场B 和竖直向上的匀强电场E ，两个质量不同电量均为q 的带电小球a 和b 从同一位置先后以相同的速度v 从场区左边水平进入磁场，其中a 小球刚好做匀速圆周运动，b 小球刚好沿直线向右运动．不计两小球之间库仑力的影响，重力加速度为g ，则( )A ．a 小球一定带正电，b 小球可能带负电B ．a 小球的质量等于qEgC ．b 小球的质量等于qE －q v BgD ．a 小球圆周运动的半径为EVBg答案：BD解析：a 小球刚好做匀速圆周运动，重力和电场力平衡，洛伦兹力提供向心力，所以Eq ＝m a g ，电场力方向竖直向上，则a 小球一定带正电，b 小球刚好沿直线向右运动，如果b 小球带负电，电场力洛伦兹力均向下，重力也向下，不能平衡，无法做直线运动，所以b 小球带正电，q v B ＋Eq ＝m b g ，A 错误；根据A 选项分析可知，a 小球的质量等于m a ＝qEg ，B 正确；根据A 选项分析可知，b 小球的质量等于m b ＝qE ＋q v Bg，C 错误；a 小球圆周运动的半径为Bq v ＝m a v 2r ，解得r ＝m a v Bq ＝E vBq，D 正确．2．(多选)如图所示，在竖直平面内的虚线下方分布着互相垂直的匀强电场和匀强磁场，电场的电场强度大小为10 N/C ，方向水平向左；磁场的磁感应强度大小为2 T ，方向垂直纸面向里．现将一质量为0.2 kg 、电荷量为＋0.5 C 的小球，从该区域上方的某点A 以某一初速度水平抛出，小球进入虚线下方后恰好做直线运动．已知重力加速度为g ＝10 m/s 2.下列说法正确的是( )A.小球平抛的初速度大小为5 m/sB．小球平抛的初速度大小为2 m/sC．A点距该区域上边界的高度为1.25 mD．A点距该区域上边界的高度为2.5 m答案：BC解析：小球受竖直向下的重力与水平向左的电场力作用，小球进入电磁场区域做直线运动，小球受力如图所示小球做直线运动，则由平衡条件得q v B cos θ＝mg，小球的速度v cos θ＝v0，代入数据解得v0＝2 m/s，A错误，B正确；小球从A点抛出到进入复合场过程，由动能定理得mgh＝12m v2－12m v2，根据在复合场中的受力情况可知(mg)2＋(qE)2＝(q v B)2，解得h＝E22gB2，代入数据解得h＝1.25 m，C正确，D错误．3．如图所示，一带电液滴在相互垂直的匀强电场和匀强磁场中刚好做匀速圆周运动，其轨迹半径为R.已知电场的电场强度大小为E，方向竖直向下；磁场的磁感应强度大小为B，方向垂直于纸面向里．不计空气阻力，重力加速度为g，则下列说法中正确的是() A．液滴带正电B．液滴的比荷qm＝g EC．液滴的速度大小v＝gRBED．液滴沿逆时针方向运动答案：B解析：带电液滴刚好做匀速圆周运动，应满足mg＝qE，电场力向上，与场强方向相反，液滴带负电，可得比荷为qm＝gE，A错误，B正确；由左手定则可判断，只有液滴沿顺时针方向运动，受到的洛伦兹力才指向圆心，D错误；由向心力公式可得q v B＝m v2R，联立可得液滴的速度大小为v＝gBRE，C错误．4．(多选)空间内存在电场强度大小E＝100 V/m、方向水平向左的匀强电场和磁感应强度大小B1＝100 T、方向垂直纸面向里的匀强磁场(图中均未画出).一质量m＝0.1 kg、带电荷量q＝＋0.01 C的小球从O点由静止释放，小球在竖直面内的运动轨迹如图中实线所示，轨迹上的A点离OB最远且与OB的距离为l，重力加速度g取10 m/s2.下列说法正确的是()A．在运动过程中，小球的机械能守恒B．小球经过A点时的速度最大C．小球经过B点时的速度为0D．l＝25m答案：BCD解析：由于电场力做功，故小球的机械能不守恒，A项错误；重力和电场力的合力大小为（qE）2＋（mg）2＝2N，方向与竖直方向的夹角为45°斜向左下方，小球由O点到A点，重力和电场力的合力做的功最多，在A点时的动能最大，速度最大，B项正确；小球做周期性运动，在B点时的速度为0，C项正确；对小球由O点到A点的过程，由动能定理得2mgl＝12m v2，沿OB方向建立x轴，垂直OB方向建立y轴，在x方向上由动量定理得q v y B1Δt＝mΔv，累积求和，则有qB1l＝m v，解得l＝25m，D项正确．5．(多选)如图所示，平面直角坐标系的第二象限内(称为区域Ⅰ)存在水平向左的匀强电场和垂直纸面向里的匀强磁场B1，一质量为m、带电荷量为＋q的小球从A点以速度v0沿直线AO运动，AO与x轴负方向成37°角．在y轴与MN之间的区域Ⅱ内加一电场强度最小的匀强电场后，可使小球继续做直线运动到MN上的C点，MN与PQ之间区域Ⅲ内存在宽度为d的竖直向上匀强电场和垂直纸面向里的匀强磁场B2，小球在区域Ⅲ内做匀速圆周运动并恰好不能从右边界飞出，已知小球在C点的速度大小为2v0，重力加速度为g，sin 37°＝0.6，cos 37°＝0.8，则下列结论正确的是()A ．区域Ⅲ内匀强电场的场强大小E 3＝mgqB ．区域Ⅲ内匀强磁场的磁感应强度大小B 2＝m v 0qdC.小球从A 到O 的过程中做匀速直线运动，从O 到C 的过程中做匀加速直线运动 D ．区域Ⅱ内匀强电场的最小场强大小为E 2＝4mg5q ，方向与x 轴正方向成53°角向上答案：ACD解析：小球在区域Ⅲ内做匀速圆周运动，有mg ＝qE 3，解得E 3＝mgq ，A 项正确；因为小球恰好不从右边界穿出，小球运动轨迹如图所示，由几何关系得d ＝r ＋r sin 37°＝85 r ，由洛伦兹力提供向心力得B 2q ×2v 0＝m （2v 0）2r，解得B 2＝16m v 05qd ，B 项错误；带电小球在第二象限内受重力、电场力和洛伦兹力做直线运动，三力满足如图所示关系所以小球从A 到O 的过程只能做匀速直线运动．区域Ⅱ中从O 到C 的过程，小球做直线运动电场强度最小，受力如图所示(电场力方向与速度方向垂直)所以小球做匀加速直线运动，由图知cos 37°＝qE 2mg ，解得E 2＝4mg5q ，方向与x 轴正方向成53°角向上，C 、D 两项正确．6.如图所示，一质量为m 、电荷量为q 的带正电小球(视为质点)套在长度为L 、倾角为θ的固定绝缘光滑直杆OP 上，P 端下方存在正交的匀强电场和匀强磁场，电场方向沿PO 方向，磁场方向垂直纸面水平向里．现将小球从O 端由静止释放，小球滑离直杆后沿直线运动，到达Q 点时立即撤去磁场，最终小球垂直打到水平地面上，重力加速度大小为g ，不计空气阻力．求：(1)电场的电场强度大小E 以及磁场的磁感应强度大小B ； (2)Q 点距离地面的高度h .答案：(1)mg sin θq ，mg cos θq 2gL sin θ(2)(sin θ＋1sin θ)L 解析：(1)小球滑离直杆后进入叠加场，在叠加场内的受力情况如图所示，小球做匀速直线运动，根据几何关系有sin θ＝Eqmg ，cos θ＝q v B mg小球在直杆上时有L ＝v 22g sin θ解得E ＝mg sin θq ，B ＝mg cos θq 2gL sin θ(2)根据题意可知，当磁场撤去后，小球受重力和电场力作用，且合力的方向与速度方向垂直，小球做类平抛运动，水平方向有Eq cos θ＝ma xv x ＝v cos θ－a x t竖直方向有mg －Eq sin θ＝ma y h ＝v sin θ·t ＋12a y t 2当小球落到地面时，v x ＝0， 即v x ＝v cos θ－a x t ＝0 解得t ＝m vEqh ＝(sin θ＋1sin θ)L7．[2024·湖北省鄂东南教育教学改革联盟联考]如图所示，在竖直平面内的直角坐标系xOy 中，y 轴竖直，第一象限内有竖直向上的匀强电场E 1、垂直于xOy 平面向里的匀强磁场B 1＝4 T ；第二象限内有平行于xOy 平面且方向可以调节的匀强电场E 2；第三、四象限内有垂直于纸面向外的匀强磁场B 2＝1063 T ．x 、y 轴上有A 、B 两点，OA ＝(2＋3 ) m ，OB＝1 m ．现有一质量m ＝4×10－3 kg ，电荷量q ＝10－3 C 的带正电小球，从A 点以速度v 0垂直x 轴进入第一象限，做匀速圆周运动且从B 点离开第一象限．小球进入第二象限后沿直线运动到C 点，然后由C 点进入第三象限．已知重力加速度为g ＝10 m/s 2，不计空气阻力．求：(1)第一象限内电场的电场强度E 1与小球初速度v 0的大小；(2)第二象限内电场强度E 2的最小值和E 2取最小值时小球运动到C 点的速度v C ； (3)在第(2)问的情况下，小球在离开第三象限前的最大速度v m . 答案：(1)40 N/C 2 m/s (2)20 N/C 26 m/s (3)46 m/s ，方向水平向左解析：(1)小球由A 点进入第一象限后，所受电场力与重力平衡 E 1q ＝mg 解得E 1＝40 N/C 由几何关系得r ＋r 2－OB 2 ＝OA解得r ＝2 m小球做匀速圆周运动，洛伦兹力提供向心力，则有q v 0B 1＝m v 20r解得v 0＝2 m/s(2)由几何关系得：BC 与竖直方向夹角为θ＝30°小球由B 到C 做直线运动，则电场力与重力的合力与v B 均沿BC 方向，当电场力与BC 垂直时，电场力有最小值qE 2min ＝mg sin θ解得E 2min ＝20 N/C 对小球有mg cos θ＝ma 根据几何关系x BC ＝OB cos θ ＝233 m 根据速度位移关系式v 2C －v 20 ＝2ax BC代入数据得a ＝53 m/s 2 v C ＝26 m/s(3)小球进入第三象限后，在重力、洛伦兹力作用下做变加速曲线运动，把初速度v C 分解为v 1和v 2，其中v 1满足Bq v 1＝mg解得v 1＝mgB 2q ＝26 m/s方向水平向左 则v 2＝26 m/s方向与x 轴正方向夹角为60°小球的实际运动可以分解为运动一：速度为v1＝26m/s，水平向左，合力为B2q v1－mg＝0的匀速直线运动．运动二：速度为v2＝26m/s，顺时针旋转，合力为F洛＝B2q v2的匀速圆周运动．当v1和v2的方向相同时合运动的速度最大，最大速度v m＝v1＋v2＝46m/s 方向水平向左．。

带电粒子在复合场中的运动例题摘要：I.带电粒子在复合场中的运动概述A.复合场的概念B.带电粒子在复合场中的运动类型II.例题解析A.例题一：带电粒子在电场和磁场中的运动1.问题描述2.受力分析3.运动方程4.结论B.例题二：带电粒子在复合场中的匀速圆周运动1.问题描述2.受力分析3.运动方程4.结论C.例题三：带电粒子在复合场中的匀速直线运动1.问题描述2.受力分析3.运动方程4.结论III.结论A.带电粒子在复合场中的运动规律B.解决类似问题的方法正文：带电粒子在复合场中的运动例题在物理学中，带电粒子在复合场中的运动是一个复杂的问题。

复合场是由电场和磁场组成的，带电粒子在其中受到多种力的作用。

为了更好地理解带电粒子在复合场中的运动规律，我们可以通过一些例题来加深理解。

例题一：带电粒子在电场和磁场中的运动问题描述：设一带电粒子在电场E 和磁场B 中运动，粒子质量为m，电荷为q，运动速度为v。

受力分析：带电粒子在电场中受到电场力Fe = qE，在磁场中受到磁场力Fm = qvB。

运动方程：由于粒子在复合场中运动，所以需要分别考虑在电场和磁场中的运动方程。

在电场中，粒子受到的电场力使其加速，运动方程为：Fe = qE = ma1；在磁场中，粒子受到的磁场力使其偏转，运动方程为：Fm = qvB = 0。

结论：由于粒子在磁场中受到的力为零，所以粒子的运动轨迹将呈直线。

例题二：带电粒子在复合场中的匀速圆周运动问题描述：设一带电粒子在复合场中作匀速圆周运动，运动半径为R，运动速度为v。

受力分析：带电粒子在复合场中受到的力有电场力和磁场力。

由于粒子作匀速圆周运动，所以电场力和磁场力必须平衡。

运动方程：电场力为Fe = qE，磁场力为Fm = qvB。

由于粒子作匀速圆周运动，所以有：Fe = Fm；即：qE = qvB。

结论：带电粒子在复合场中作匀速圆周运动时，其运动速度v 与电场E 和磁场B 的关系为v = E/B。

压轴题06 带电粒子（带电体）在复合场中的运动问题目录一，考向分析 (1)二．题型及要领归纳 (1)热点题型一 带电粒子在有界匀强磁场中做匀速圆周运动 (1)热点题型二 借助分立场区考查磁偏转+电偏转问题 (4)热点题型三 利用粒子加速器考电加速磁偏转问题 (7)热点题型四 带电粒子(带电体)在叠加场作用下的运动 (9)三．压轴题速练 (10)一，考向分析1.本专题是磁场、力学、电场等知识的综合应用，高考往往以计算压轴题的形式出现。

2.学习本专题，可以培养同学们的审题能力、推理能力和规范表达能力。

针对性的专题训练，可以提高同学们解决难题、压轴题的信心。

3.复杂的物理问题一定是需要在定性的分析和思考后进行定量运算的，而最终能否解决问题，数理思维能力起着关键作用。

物理教学中有意识地培养学生的数理思维，对学生科学思维的形成具有重要作用。

带电粒子在磁场中的运动正是对学生数理思维的培养与考查的主要问题。

解决本专题的核心要点需要学生熟练掌握下列方法与技巧4.粒子运动的综合型试题大致有两类，一是粒子依次进入不同的有界场区,二是粒子进入复合场与组合场区。

其运动形式有匀变速直线运动、类抛体运动与匀速圆周运动。

涉及受力与运动分析、临界状态分析、运动的合成与分解以及相关的数学知识等。

问题的特征是有些隐含条件需要通过一些几何知识获得,对数学能力的要求较高。

二．题型及要领归纳热点题型一 带电粒子在有界匀强磁场中做匀速圆周运动一．带电粒子在匀强磁场中做匀速圆周运动的解题方法(1)带电粒子在匀强磁场中运动时，要抓住洛伦兹力提供向心力，即：qvB ＝mv 2R 得R ＝mv Bq，T ＝2πm qB ，运动时间公式t ＝θ2πT ，粒子在磁场中的运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题．(2)如果磁场是圆形有界磁场，在找几何关系时要尤其注意带电粒子在匀强磁场中的“四点、六线、三角”．①四点：入射点B、出射点C、轨迹圆心A、入射速度直线与出射速度直线的交点O.①六线：圆弧两端点所在的轨迹半径r、入射速度直线OB和出射速度直线OC、入射点与出射点的连线BC、圆心与两条速度垂线交点的连线AO.①三角：速度偏转角①COD、圆心角①BAC、弦切角①OBC，其中偏转角等于圆心角，也等于弦切角的两倍．二．带电粒子在匀强磁场中做匀速圆周运动的思维线索【例1】（2023春·江苏扬州·高三统考期中）如图所示，垂直于纸面向里的匀强磁场，磁感【例2】（2023春·江苏泰州·高三统考阶段练习）原子核衰变时放出肉眼看不见的射线。
