物体的荷载计算公式在工程设计和施工中,荷载计算是非常重要的一项工作。
荷载计算是指根据物体的重量和外部力的作用,确定物体的承载能力和结构稳定性的计算。
在进行荷载计算时,需要考虑物体的重量、外部力的作用、结构的材料和形状等因素。
本文将介绍一些常见的物体荷载计算公式,以及在工程设计和施工中的应用。
1. 物体的重量计算公式。
物体的重量是指物体受到重力作用的力量,通常用于计算物体的承载能力和结构的稳定性。
物体的重量计算公式为:W = m g。
其中,W表示物体的重量,m表示物体的质量,g表示重力加速度。
在地球表面,重力加速度的数值约为9.8m/s²。
因此,可以通过物体的质量和重力加速度的乘积来计算物体的重量。
2. 外部力的计算公式。
除了物体的重量外,外部力也是影响物体承载能力和结构稳定性的重要因素。
外部力的计算公式根据具体情况而定,常见的外部力包括风力、地震力、水压力等。
在进行荷载计算时,需要根据实际情况确定外部力的计算公式,并考虑其对物体的影响。
3. 结构的承载能力计算公式。
结构的承载能力是指结构在受到外部力作用时的承载能力,通常用于评估结构的稳定性和安全性。
结构的承载能力计算公式根据结构的材料和形状而定,常见的结构包括梁、柱、板等。
在进行荷载计算时,需要根据结构的具体情况确定承载能力的计算公式,并考虑外部力对结构的影响。
4. 应用举例。
在工程设计和施工中,荷载计算是非常重要的一项工作。
例如,在建筑设计中,需要根据建筑物的结构和外部力的作用,确定建筑物的承载能力和稳定性。
在桥梁工程中,需要考虑桥梁的结构和外部力的作用,确定桥梁的承载能力和安全性。
在机械设计中,需要根据机械设备的结构和外部力的作用,确定机械设备的承载能力和稳定性。
因此,荷载计算在工程设计和施工中具有广泛的应用。
总之,荷载计算是工程设计和施工中非常重要的一项工作。
通过物体的重量计算公式、外部力的计算公式和结构的承载能力计算公式,可以确定物体的承载能力和结构的稳定性,保证工程的安全性和可靠性。
荷载计算公式完整版1.死荷载计算公式死荷载是指建筑物自身的重量以及固定在建筑物上的设备、设施等引起的荷载。
根据不同情况,死荷载可以分为常规死荷载和附加死荷载两部分:1.1常规死荷载计算公式:常规死荷载包括墙体、楼板、屋面等的自重,计算公式如下:D=γ_g*G其中,D为常规死荷载,γ_g为重力加速度,G为自重。
1.2附加死荷载计算公式:附加死荷载为设备、设施等固定于建筑物上的荷载,计算公式如下:D_a=γ_a*G_a其中,D_a为附加死荷载,γ_a为重力加速度,G_a为设备、设施等的自重。
2.活荷载计算公式活荷载是指建筑物使用过程中引起的荷载,如人员、家具、设备等。
根据不同情况,活荷载可以分为规定荷载和可变荷载两部分:2.1规定荷载计算公式:规定荷载是指建筑物使用过程中固定的荷载,计算公式如下:L=γ_l*A其中,L为规定荷载,γ_l为规定荷载的分项系数,A为规定荷载的面积或长度。
2.2可变荷载计算公式:可变荷载是指建筑物使用过程中变化的荷载,如人员的活动、设备的移动等,计算公式如下:L_v=γ_v*A_v其中,L_v为可变荷载,γ_v为可变荷载的分项系数,A_v为可变荷载的面积或长度。
3.风荷载计算公式风荷载是指建筑物在风力作用下引起的荷载。
根据不同情况,风荷载可以分为静风荷载和动风荷载两部分:3.1静风荷载计算公式:静风荷载是指风流速较小或者建筑物较小情况下的风荷载,计算公式如下:W_s=0.5*ρ*V_s^2*C_s*G_s其中,W_s为静风荷载,ρ为空气密度,V_s为静风速度,C_s为静风荷载系数,G_s为建筑物的投影面积。
3.2动风荷载计算公式:动风荷载是指风流速较大或者建筑物较大情况下的风荷载W_d=0.5*ρ*V_d^2*C_d*G_d其中,W_d为动风荷载,ρ为空气密度,V_d为动风速度,C_d为动风荷载系数,G_d为建筑物的投影面积。
4.地震荷载计算公式地震荷载是指地震作用下建筑物引起的荷载。
荷载计算公式100mm钢筋混凝土板0.1x25=2.5KN/m2 板底20mm石灰砂浆0.02x17=0.34KN/m2 考虑装修面层0.7KN/m2总计3.94KN/m2取4.1KN/m2 活载:住宅楼面活载取2.0KN/m290mm厚板:恒载:20mm水泥砂浆面层0.02x20=0.4KN/m2 90mm钢筋混凝土板0.09x25=2.25KN/m2板底20mm石灰砂浆0.02x17=0.34KN/m2考虑装修面层0.7KN/m2总计3.69KN/m2取3.9KN/m2活载:住宅楼面活载取2.0KN/m22屋面荷载=9.84x0.6=5.91取5.91KN/mq2q=9.84x0.7=6.89取6.89KN/m3墙高(3.0-0.5)=2.5m取层高3000mm,=2.5x4.1=10.25取10.25KN/m 无窗时:q1有窗时:=10.25x0.9=9.23取9.23KN/mq2q=10.25x0.7=7.18取7.18KN/m3q=10.25x0.6=6.15取6.15KN/m4墙高(3.00-0.4)=2.6m取层高3000mm,=2.7x4.1=10.66取10.66KN/m无窗时:q1=10.66x0.9=9.6取9.6KN/m有窗时:q2=10.66x0.7=7.47取7.47KN/mq3=10.66x0.6=6.34取6.34KN/mq4(3)方式1.1×3.1×15×2.5=128Kg铝单板重量=面积×厚度×密度2.7=1.2×1.1×2.5×2.7=9Kg玻璃的重量比铝单板要大,故载荷计算以较重的玻璃为例;荷载计算:内部荷载=玻璃重量+工人体重+工具重量=216Kg+75Kg×2+20Kg=386Kg<体重按平均75Kg一人>二、风荷载计算公式:Q WK=W k×F…………………………<查JGJ202-2010中5.1.4>——吊篮的风荷载标准值(kN)式中:QWKW——风荷载标准值(kN/m2)kF——吊篮受风面积(m2)风荷载标准值公式W k=B gZ u S u Z W0………………….<查GB50009-2001中7.1.1-2>22<(7)、电缆线以长度120m计算:36Kg以ZLP630型吊篮的最大载荷计算,那么:总质量为:288+386+96+15+10+104+36=935Kg总载荷为:W=935×9.8=9.2kN4、计算n—安全系数s—单根钢丝绳最小破断拉力a—承重钢丝绳根数w—额定载重量、悬挂平台重量和钢丝绳自重产生的重力和公式:n=(s×a)/w以ZLP630型吊篮的最大载荷计算:n=(51.8×2)/9.20=11.26>9经计算证明,施工中4×25Fi+PP-ф8.3规格钢丝绳符合GB19155-2003吊篮标准5.4.6.2的安全要求;四、吊篮支架抗倾覆计算:2 正常工况下:(以ZLP630型最大载荷计算)配重矩=后坠力×支点至配重长度=N×b而(N=G+h)=(1000Kg+27Kg)×4.0=4108Kg=41.08kN.m前倾力矩=总载荷×前吊杆长度=W×a(W见总载荷计算)=9.2kN×1.3=11.96kN.mK=(N×b)÷(W×a)=41.08÷11.96=3.43>2符合GB19155-2003吊篮标准5.2.7要求:在正常工作状态下,吊篮悬挂机构的抗倾覆力矩与倾覆力矩比值不得小于2。
荷载计算公式荷载计算1楼板荷载120mm厚板:恒载:20mm水泥砂浆面层 0.02x20=0.4 KN/m2120mm钢筋混凝土板 0.12x25=3 KN/m2板底20mm石灰砂浆 0.02x17=0.34 KN/m2考虑装修面层 0.7 KN/m2总计 4.44 KN/m2 取4.6KN/m2 活载:住宅楼面活载取2.0 KN/m2100mm厚板:恒载:20mm水泥砂浆面层 0.02x20=0.4 KN/m2100mm钢筋混凝土板 0.1x25=2.5 KN/m2板底20mm石灰砂浆 0.02x17=0.34 KN/m2考虑装修面层 0.7 KN/m2总计 3.94 KN/m2 取4.1KN/m2 活载:住宅楼面活载取2.0 KN/m290mm厚板:恒载:20mm水泥砂浆面层 0.02x20=0.4 KN/m290mm钢筋混凝土板 0.09x25=2.25 KN/m2板底20mm石灰砂浆 0.02x17=0.34 KN/m2考虑装修面层 0.7 KN/m2总计 3.69KN/m2 取3.9KN/m2活载:住宅楼面活载取2.0 KN/m22屋面荷载以100mm厚板为例:恒载:架空隔热板(不上人作法) 1.0 KN/m220mm防水保护层 0.02x20=0.4 KN/m2防水层 0.05 KN/m220mm找平层 0.02x20=0.4 KN/m22%找坡层(焦渣保温层) 0.08x12=0.96 KN/m2100mm厚钢筋砼板 0.10x25=2.5 KN/m220厚板底抹灰 0.2x17=0.34 KN/m2总计 5.65KN/m2 取6.0KN/m2 活载:按规范GB50009-2001不上人屋面取0.5 KN/m2梁荷载:本工程外墙采用多孔砖MU10,墙厚190,内隔墙,卫生间均按120实心砖考虑。
标准层:a. 外墙荷载:墙高(3.0-0.6)=2.4m 取层高3000mm,=2.4x4.1=9.84 取9.84KN/m无窗时:q1有窗时:=9.84x0.6=5.91 取5.91KN/mq2=9.84x0.7=6.89 取6.89KN/mq3墙高(3.0-0.5)=2.5m 取层高3000mm,无窗时:q=2.5x4.1=10.25 取10.25KN/m1有窗时:=10.25x0.9=9.23 取9.23KN/mq2q=10.25x0.7=7.18 取7.18KN/m3=10.25x0.6=6.15 取6.15KN/mq4墙高(3.00-0.4)=2.6m 取层高3000mm,=2.7x4.1=10.66 取10.66KN/m无窗时:q1=10.66x0.9=9.6取9.6KN/m有窗时:q2=10.66x0.7=7.47取7.47KN/mq3q=10.66x0.6=6.34 取6.34KN/m4b.分户墙梁荷载:墙高(3.0-0.6)=2.4m 取层高3000mm,=2.4x3.8=9.12 取9.12KN/m无窗时:q1墙高(3.0-0.5)=2.5m 取层高3000mm,=2.5x3.8=10.25 取9.5KN/无窗时:q1墙高(3.00-0.4)=2.6m 取层高3000mm无窗时:q=2.7x3.8=10.66 取9.88KN/m1c. 卫生间,内隔墙荷载:墙高(3.0-0.5)=2.5m 取层高3000mm,=2.5x2.8=7KN/m 取7 KN/m无门时:q1有门时:取5KN/m卫生间,内隔墙荷载:墙高(3.0-0.4)=2.6m 取层高3000mm,=2.6x2.8=7.28KN/m 取7.28KN/m无门时:q1卫生间,内隔墙荷载:墙高(3.0-0.3)=2.7m 取层高3000mm,=2.7x2.8=7.56KN/m 取7.56KN/m无门时:q1吊篮相关计算表一、材料计算:玻璃重量 = 面积×厚度×密度2.5(1)方式 1.1×1.2×6×2.5×2 = 40Kg(2)方式 1.5×3.6×8×2.5×2 = 216Kg(3)方式 1.1×3.1×15×2.5 = 128Kg铝单板重量= 面积×厚度×密度2.7= 1.2×1.1×2.5×2.7 = 9Kg玻璃的重量比铝单板要大,故载荷计算以较重的玻璃为例;荷载计算:内部荷载 = 玻璃重量+工人体重+工具重量= 216Kg+ 75Kg×2+ 20Kg = 386Kg<体重按平均75Kg一人>二、风荷载计算公式: Q= W k×F…………………………<查JGJ202-2010WK中5.1.4>式中: Q WK——吊篮的风荷载标准值(kN)W k——风荷载标准值(kN/m2)F——吊篮受风面积(m2)风荷载标准值公式W k = B gZ u S u Z W0…………………. <查GB50009-2001中7.1.1-2>=1.54×0.6×2.03×0.4=0.75kN/m 2吊篮受风面积F =6×0.04×3+1.1×0.04×2+0.4×0.02×6+2=2.856m2<以施工高度在186.8m 长6m 吊篮为例.;0.856m 2为吊篮受风面积、2 m 2为施工中其他受风面积>那么Q WK = 0.75×2.856 = 2.15kN = 219.39Kg那么此工程吊篮最大施工荷载为:2239.219386 = 443.99 Kg施工中吊篮的最大载荷不超过443.99Kg ,而ZLP630型吊篮额定载荷为630公斤(安全载荷应控制在额定载荷的80%,即630Kg ×0.8约为500Kg ),符合承载要求。
建筑物总荷重计算公式
施工总荷载=永久荷载(钢筋砼自重+模板木方的自重)×永久荷载分项系数+施工均布活荷载×活荷载分项系数;
现在最新荷载规范GB50068-2018、GB 50009-2012要求,恒载分项系数取1.3,活载分项系数1.5;目前支模架规范中,盘扣架规范2系数已经更新至GB50068-2018要求,但是钢管扣件式架体规范还是沿用的旧规的1.2、1.4分项系数,现在很多地方逐渐舍弃钢管扣件,改用盘扣为主,这个是其中一个原因。
钢筋砼自重规范是混凝土24KN/m³+钢筋1.1KN/m³,计算时钢筋砼容重有按25.1取值,这是最低标准,标准较高的按26取值的,实际情况是现在结构设计时配筋率越来越大,混凝土标号越来越高,25.1是偏小了,所以按26取值更为合理;施工均布活荷载主要是人员+机械等荷载,按标准值3KN/㎡取值施工总荷载=1.3×(钢筋砼自重标准值×板厚+模板木方自
重)+1.5×施工均布活荷载=1.3×(26×h+3)+1.5×3。
板的荷载标准值计算公式
(1)荷载标准值=构件截面积×荷载系数
(2)荷载系数=荷载类型×荷载系数系数
(3)荷载类型:
1)永久荷载:指构件在结构使用期间持续作用的荷载,包括自重、建筑物自身的重力荷载及其他固定荷载;
2)活荷载:指构件在结构使用期间短期作用的荷载,包括行人、车辆、集装箱、振动、风荷载等;
3)抗震荷载:指构件在结构使用期间受到地震作用的荷载。
(4)荷载系数系数:
1)永久荷载系数系数:按设计规范规定,一般为1.4;
2)活荷载系数系数:按设计规范规定,一般为1.6;
3)抗震荷载系数系数:按设计规范规定,一般为2.0。
确定钢筋混凝土模板支撑工程是否属于危大或超规模危大工程的参考计算一、钢筋混凝土结构线荷载:
荷载效应基本组合(以计算承载能力)计算公式(参考):
计算依据:
JGJ162-2008《建筑施工模板安全技术规范》
由永久荷载效应控制的组合:
线荷载S=
1.35×(xx模板自重
0.5×梁宽加上梁两侧模高之和+混凝土自重24×梁横截面积+钢筋自重
1.5×xx横截面积)+
1.4×振捣活载2×xx×
0.7=?KN/m
当S=15KN/m、xx
0.5m时,梁的结构横截面积=
0.38㎡;(危大分项)
当S=20KN/m、xx
0.5m时,梁的结构横截面积=
0.51㎡。
(超规模危大分项)
二、钢筋混凝土结构总荷载:
荷载效应基本组合计算公式(参考):
由永久荷载效应控制的组合:
总荷载S=(板的总组合荷载+梁的总组合荷载)/该区域总面积=?KN/㎡楼板总组合荷载S=
1.35×(木模板自重
0.3+混凝土自重24×板厚+板钢筋自重
1.1×板厚)+
1.4×人设备活载
2.5×
0.7=?KN/㎡当板的总组合荷载S=10 KN/㎡时,板的厚度h=
0.22m;(危大分项)当板的总组合荷载S=15 KN/㎡时,板的厚度h= 0.36m;(超规模危大分项)。
混凝土梁荷载计算公式在建筑结构设计中,混凝土梁是承受水平和垂直荷载的重要构件之一。
为了确保混凝土梁能够承受设计荷载并保证结构的安全性,需要进行荷载计算。
本文将介绍混凝土梁荷载计算的公式和相关知识。
一、混凝土梁的荷载类型。
混凝土梁承受的荷载主要包括以下几种类型:1. 死载,即结构自重和固定设备的重量。
2. 活载,即人员、家具、设备等移动荷载。
3. 风荷载,建筑结构在风力作用下所受的荷载。
4. 地震荷载,建筑结构在地震作用下所受的荷载。
对于不同类型的荷载,需要采用不同的计算方法和公式进行计算。
在本文中,我们将主要介绍混凝土梁承受的静荷载计算公式。
二、混凝土梁的静荷载计算公式。
混凝土梁的静荷载计算主要涉及到弯矩和剪力的计算。
弯矩是指在梁的跨度范围内由荷载引起的曲率,剪力是指在梁的截面上由荷载引起的剪切力。
1. 弯矩计算公式。
混凝土梁的弯矩计算公式为:M = Wl^2 / 8。
其中,M为弯矩,W为荷载,l为梁的跨度。
2. 剪力计算公式。
混凝土梁的剪力计算公式为:V = Wl / 2。
其中,V为剪力,W为荷载,l为梁的跨度。
以上公式是针对简支梁的计算公式,对于其他类型的梁,如悬臂梁、连续梁等,需要根据实际情况进行调整。
三、混凝土梁的荷载计算实例。
为了更好地理解混凝土梁的荷载计算公式,我们通过一个实例来进行说明。
假设有一栋建筑的混凝土梁跨度为6米,荷载为10kN。
我们可以通过上述的公式来计算弯矩和剪力。
1. 弯矩计算:M = 106^2 / 8 = 45kNm。
2. 剪力计算:V = 106 / 2 = 30kN。
通过以上计算,我们可以得到该混凝土梁在荷载作用下的弯矩和剪力。
这些数据对于设计混凝土梁的截面尺寸和钢筋配筋具有重要的参考价值。
四、混凝土梁荷载计算的注意事项。
在进行混凝土梁荷载计算时,需要注意以下几点:1. 考虑荷载组合,在实际设计中,混凝土梁通常会同时承受多种类型的荷载,如死载、活载、风荷载、地震荷载等。
线荷载计算公式
线荷载计算公式与示例说明
1. 线荷载的定义
线荷载是指作用在一个线段上的力或压力,通常用于结构设计和工程计算中。
常见的线荷载包括均布载荷、集中载荷和斜载荷等。
2. 均布载荷的计算公式与示例
均布载荷是指在一定长度的线段上均匀分布的荷载。
常用的计算公式如下:
均布载荷 = 荷载强度 × 荷载作用长度
示例:假设某梁上均匀分布有一个荷载强度为10 kN/m的荷载,其作用长度为5 m,则该荷载的大小为10 kN/m × 5 m = 50 kN。
3. 集中载荷的计算公式与示例
集中载荷是指作用在线段上的一个点上的荷载,常用的计算公式如下:
集中载荷 = 荷载大小
示例:某桥梁上集中受力点有一个荷载大小为100 kN的载荷,则该荷载的大小为100 kN。
4. 斜载荷的计算公式与示例
斜载荷是指在线段上以一定角度斜向作用的荷载,常用的计算公式如下:
斜载荷 = 荷载强度 × 斜载角度
示例:某墙面上有一个斜向作用的荷载,荷载强度为20 kN/m,斜载角度为30度,则该荷载的大小为20 kN/m × 30度 = 20 kN/m × = 10 kN/m。
5. 总结
线荷载是结构设计和工程计算中常见的一种荷载形式。
根据不同荷载形式,我们可以使用不同的计算公式来计算荷载的大小。
通过本文的介绍,我们了解了均布载荷、集中载荷和斜载荷的计算公式,并通过示例进行了说明。
在实际工程中,根据具体情况选择适当的荷载计算方法非常重要,以确保结构的安全和可靠性。
汽车荷载计算公式
在计算汽车荷载时,可以使用以下基本公式:
汽车荷载 = 车辆自重 + 载货重量
1.车辆自重:指空车时整车的重量,包括车身、底盘、发动机、传动系统、底盘部件等。
车辆自重可以在车辆的技术规格表或制造商提供的文档中找到。
2.载货重量:指车辆实际所携带货物、乘客及其他负荷的重量。
载货重量可以根据实际情况进行估计或测量。
例如,如果你知道所装载货物的重量,可以直接使用该值;如果是乘客,可以根据每个乘客的平均体重来计算,然后加总。
需要注意的是,车辆的最大允许荷载重量应该根据车辆制造商提供的规格和法规进行确认。
每个车辆的最大荷载限制是根据车辆结构、悬挂系统、制动系统等因素确定的,超过最大荷载限制可能会对车辆的安全性和性能产生负面影响。
因此,在计算汽车荷载时,务必确保不超过车辆的最大荷载限制,并参考车辆制造商提供的具体规格和指导。

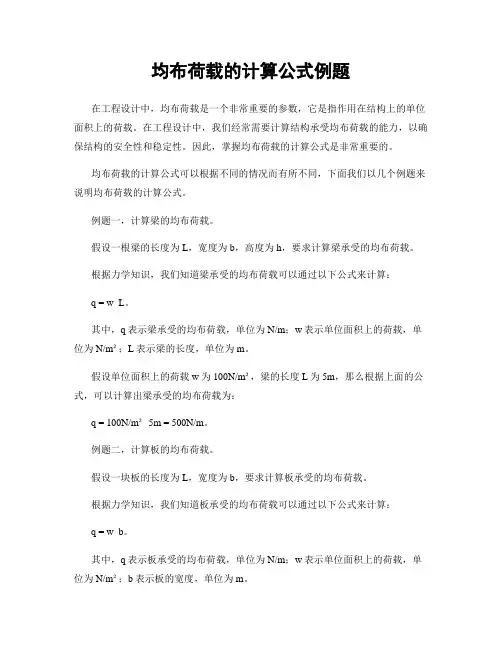

均布荷载的计算公式例题在工程设计中,均布荷载是一个非常重要的参数,它是指作用在结构上的单位面积上的荷载。
在工程设计中,我们经常需要计算结构承受均布荷载的能力,以确保结构的安全性和稳定性。
因此,掌握均布荷载的计算公式是非常重要的。
均布荷载的计算公式可以根据不同的情况而有所不同,下面我们以几个例题来说明均布荷载的计算公式。
例题一,计算梁的均布荷载。
假设一根梁的长度为L,宽度为b,高度为h,要求计算梁承受的均布荷载。
根据力学知识,我们知道梁承受的均布荷载可以通过以下公式来计算:q = w L。
其中,q表示梁承受的均布荷载,单位为N/m;w表示单位面积上的荷载,单位为N/m²;L表示梁的长度,单位为m。
假设单位面积上的荷载w为100N/m²,梁的长度L为5m,那么根据上面的公式,可以计算出梁承受的均布荷载为:q = 100N/m² 5m = 500N/m。
例题二,计算板的均布荷载。
假设一块板的长度为L,宽度为b,要求计算板承受的均布荷载。
根据力学知识,我们知道板承受的均布荷载可以通过以下公式来计算:q = w b。
其中,q表示板承受的均布荷载,单位为N/m;w表示单位面积上的荷载,单位为N/m²;b表示板的宽度,单位为m。
假设单位面积上的荷载w为200N/m²,板的宽度b为3m,那么根据上面的公式,可以计算出板承受的均布荷载为:q = 200N/m² 3m = 600N/m。
例题三,计算墙的均布荷载。
假设一堵墙的高度为H,厚度为t,要求计算墙承受的均布荷载。
根据力学知识,我们知道墙承受的均布荷载可以通过以下公式来计算:q = w H。
其中,q表示墙承受的均布荷载,单位为N/m;w表示单位面积上的荷载,单位为N/m²;H表示墙的高度,单位为m。
假设单位面积上的荷载w为150N/m²,墙的高度H为4m,那么根据上面的公式,可以计算出墙承受的均布荷载为:q = 150N/m² 4m = 600N/m。
面荷载计算公式面荷载,这可是建筑结构里一个挺重要的概念呢!咱先来说说啥是面荷载。
简单来讲,面荷载就是作用在结构表面单位面积上的力。
想象一下,咱们盖房子的时候,屋顶上的雪、地板上放的家具,这些东西对屋顶和地板产生的压力,平均到每平方米上,就是面荷载啦。
面荷载的计算公式是:面荷载 = 作用在面上的总力 ÷作用面积。
比如说,有一个房间的地板上放了一堆重物,总重量是1000 牛顿,而这个重物所占的面积是 5 平方米。
那这时候面荷载就是 1000 ÷ 5 = 200 牛顿/平方米。
我记得之前有一次去一个建筑工地参观,当时正好在讨论一个厂房的设计。
设计师们就一直在算面荷载,特别认真。
我凑过去看,他们在图纸上写写画画,一会儿量这个尺寸,一会儿算那个重量。
我就好奇地问其中一个设计师:“这面荷载算得这么仔细,差一点也不行吗?”那设计师笑着跟我说:“这可马虎不得!面荷载算不准,房子的结构可能就不安全,说不定哪天就出问题啦!”我当时心里一紧,才明白这看似简单的计算公式,背后关系可重大着呢!在实际工程中,面荷载的计算可复杂了。
要考虑各种各样的因素,像材料的重量、人的活动荷载、风荷载、雪荷载等等。
而且不同的建筑结构,面荷载的要求也不一样。
比如说,住宅和商场的面荷载标准就有差别,因为商场里的人流量大,放的货物也多,所以面荷载就得更大些,才能保证结构的安全稳定。
还有啊,在计算面荷载的时候,可不能只看眼前的情况。
得想想未来的变化,比如房子以后可能要改造,或者用途发生改变,这些都得提前考虑进去。
要是一开始没算好,后面再改可就麻烦大了。
总之,面荷载计算公式虽然看起来简单,但是要想算得准确,考虑得周全,还真得下一番功夫。
这就像我们做很多事情一样,不能只看表面,得深入思考,把各种可能的情况都想到,才能把事情做好,保证不出差错。
所以啊,可别小看这面荷载的计算,它可是建筑安全的重要保障之一呢!。
简单风荷载计算例题一、简介在建筑物的设计和施工中,需要考虑不同的荷载因素,其中之一就是风荷载。
风荷载是指风力对建筑物及其构件产生的作用力,对于保证建筑物结构的安全性和稳定性至关重要。
本文将介绍简单风荷载计算的方法,包括荷载计算参数的确定和计算公式的应用。
二、计算参数在进行风荷载计算时,需要确定以下几个参数:1.基本风速:指在海拔高度为10m,在平原地区,具有近似充分表征由均匀开阔地区所导致的平均风速,基本风速通常使用50年一遇的极值代表,取值可根据国家相关规定确定。
2.蚀刻系数:考虑风对建筑物及其构件的腐蚀作用,取值根据建筑物所在区域的含盐量等因素确定,一般为1.0或1.2。
3.结构系数:反映建筑物结构稳定程度,取值可根据国家相关规定确定。
4.累积时效系数:考虑建筑物使用年限的影响,取值可根据国家相关规定确定。
三、计算公式风荷载的计算公式为:F=qC_kC_sC_gA其中:F为风荷载,单位为牛顿(N);q为风压系数,单位为千帕(kPa)或牛顿/平方米(N/m²),可根据建筑物所在地区的最大基本风速、气压等气象参数以及建筑物的形状和结构特征通过公式计算得出;C_k为峰值系数,反映风荷载的瞬时变化特性,取值可根据建筑物的结构形式和高低程度确定,通常取值为2.0或2.5;C_s为面积系数,反映建筑物所受风荷载的空气动力特性,取值可根据建筑物的形状和表面粗糙度确定,通常为1.0或更小;C_g为建筑物群系数,反映建筑物所在位置的环境特性,取值可根据建筑物所处环境的复杂程度和建筑物的布局确定,通常为1.0或更小;A为建筑物受力面积,单位为平方米(m²),可根据建筑物的设计图纸或实测数据确定。
四、结论本文介绍了简单风荷载计算的方法,包括计算参数的确定和计算公式的应用。
在实际应用中,还需要考虑自然环境、建筑物的材质和处理方式等因素,以确保建筑物的结构安全稳定。
混凝土结构设计中的荷载计算一、设计背景混凝土结构是现代建筑中应用广泛的一种结构形式,它具有强度高、耐久性好、防火性强等优点,被广泛应用于高层建筑、桥梁、水利工程等领域。
在混凝土结构的设计中,荷载计算是一个极为重要的环节,它直接决定了结构的承载能力和安全性。
因此,深入掌握荷载计算的方法和原理,对于混凝土结构设计的成功实施具有重要意义。
二、荷载分类在混凝土结构设计中,荷载可以分为静荷载和动荷载两类。
静荷载是指结构自重、建筑材料的重量、人员和物品的重量等固定的荷载,它通常作为结构设计的基础荷载。
动荷载则是指风荷载、地震荷载、车辆荷载等变动的荷载,它通常需要根据具体情况进行计算和考虑。
三、荷载计算方法1.自重计算混凝土结构的自重是其最基本的荷载,因此必须首先计算。
自重的计算可以采用以下公式:G = γV其中,G为结构自重,γ为混凝土的密度,V为结构的体积。
2.活载荷载计算在混凝土结构的设计中,活载荷载通常分为两类:静态荷载和动态荷载。
静态荷载主要包括建筑材料的重量、人员和物品的重量等固定的荷载;动态荷载主要包括风荷载、地震荷载、车辆荷载等变动的荷载。
(1) 静态荷载计算静态荷载的计算可以采用以下公式:Q = γAV其中,Q为荷载大小,γ为物料的密度,A为荷载的面积,V为荷载的体积。
(2) 动态荷载计算在设计中,各种动态荷载的计算通常需要采用不同的方法。
例如,对于地震荷载,可以采用地震反应谱法进行计算,对于风荷载,则可以采用风洞实验等方法进行计算。
四、荷载计算的注意事项1.荷载计算时,必须考虑结构的材料、形状、尺寸、支座方式等因素,以确保计算结果准确可靠。
2.荷载计算时,必须考虑结构的安全性,以确保结构的承载能力符合设计要求。
3.荷载计算时,必须考虑结构的使用寿命,以确保结构的耐久性符合设计要求。
五、总结荷载计算是混凝土结构设计过程中一个至关重要的环节,准确的荷载计算可以确保结构的承载能力和安全性。
荷载计算的方法和原理虽然看起来比较简单,但实际操作起来却有很多需要注意的细节。

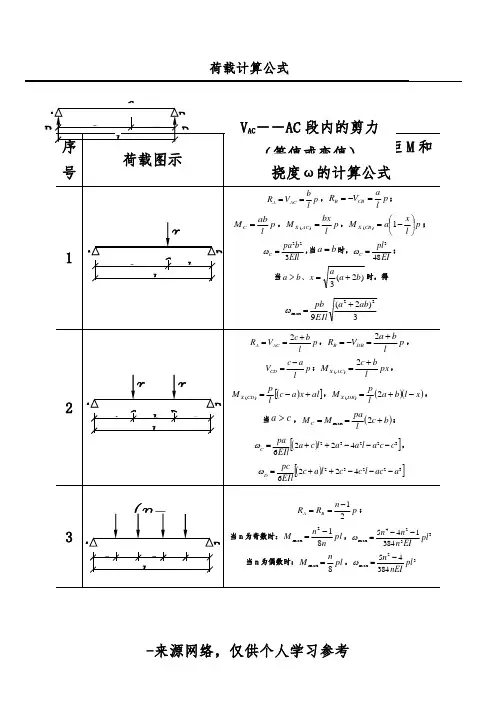

荷 载 计 算 公 式 序号 荷载图示 支座反力R、剪力V、弯矩M和挠度ω的计算公式
1 plbVRACA,plaVRCBB; plabMC,plbxMACX)(, plxaMCBX1)(;
EIlbpaC322,当ba时,EIplC483;
当)2(3baaxba、时,得
3)2(922maxabaEIlpb
2 plbcVRACA2,plbaVRDBB2,
placVCD;pxlbcMACX2)(, alxaclpMCDX)(,xlbalpMDBX2
)(,
当ca,bclpaMMC2max; 322324226ccalaalcaEIlpaC,
322324226aaclcclacEIlpcD
3 pnRRBA21; 当n为奇数时:plnnM812max,3324max384145plEInnn 当n为偶数时:plnM8max,32max38445plnEI
n
VAC――AC段内的剪力(等值或变值) MC――C点的弯矩 Mx(AC)――AC段任一点的弯矩
A B l a b
C
p
A B l a c D p C
p
b
A B l=nc c c c (n-1)p c c
A B RA RB
l
x x’
C 序号 荷载图示 支座反力R、剪力V、弯矩M和挠度ω的计算公式
4 pnRRBA2; 当n为奇数时:plnnM812max,3324max384125plEInnn 当n为偶数时:plnM8max,3
2
max38425plnEI
n
5 2qlRRBA,lxqlVX212;lxqlxMX12,
82maxql
M;332234124lxlbxEIqlX;
车辆荷载计算公式一、车辆荷载计算的重要性车辆荷载计算是桥梁、道路、隧道等工程设计中不可或缺的一环。
它关系到工程的安全性、耐久性和适用性,通过对车辆荷载的合理计算,可以确保工程结构在投入使用后能够承受各种预期的荷载作用。
此外,车辆荷载计算还能为交通规划、道路养护和管理提供重要依据。
二、车辆荷载计算公式及其参数解释1.基本公式车辆荷载计算的基本公式为:Q = F × S其中,Q 表示车辆荷载(kN),F 表示车辆荷载系数,S 表示轮压面积(m)。
2.常见荷载工况及计算方法(1)均布荷载:当车辆轴重均匀分布于轮压面积上时,荷载工况为均布荷载。
计算方法如下:Q = n × g其中,n 表示车辆轴数,g 表示单轴荷载(kN/轴)。
(2)集中荷载:当车辆荷载集中于一个点时,荷载工况为集中荷载。
计算方法如下:Q = F × S其中,F 表示荷载集中系数,S 表示荷载集中区域的面积(m)。
3.参数解释与应用场景(1)车辆荷载系数:根据车辆类型、轴数和轴重等参数确定。
一般来说,货车荷载系数较大,小客车荷载系数较小。
(2)轮压面积:根据车辆轮胎尺寸和接触面形状确定。
对于轿车,轮压面积一般在0.15-0.25m左右;对于货车,轮压面积较大,可达0.6-1.0m。
(3)荷载集中系数:根据荷载集中程度确定。
当荷载集中在一个点时,荷载集中系数为1;当荷载分散至一个区域时,荷载集中系数小于1。
应用场景:桥梁、道路、隧道等工程设计中,需要根据实际情况选择合适的车辆荷载工况,进行结构分析和计算。
三、荷载计算在工程中的应用案例某桥梁工程,设计荷载等级为公路-I级。
根据规范,货车轴重为100kN,小客车轴重为70kN。
桥梁跨径为50m,采用预应力混凝土梁。
在进行结构设计时,需对车辆荷载进行计算,以确保结构安全。
计算过程如下:1.确定车辆荷载工况:根据规范,选取货车均布荷载和小客车均布荷载进行计算。
2.计算车辆荷载:货车均布荷载Q1 = 100kN/轴,小客车均布荷载Q2 = 70kN/轴。
混凝土荷载值的计算公式引言。
在建筑结构设计中,混凝土荷载值的计算是非常重要的,它直接影响着建筑物的安全性和稳定性。
混凝土荷载值的计算需要考虑多种因素,包括混凝土的强度、荷载的性质和大小等。
本文将介绍混凝土荷载值的计算公式及其相关知识,以帮助读者更好地理解和应用这一重要的计算方法。
混凝土荷载值的计算公式。
混凝土荷载值的计算公式通常采用极限状态设计方法,即根据结构在极限状态下的承载能力来确定荷载值。
在混凝土结构设计中,常用的混凝土荷载值计算公式包括以下几种:1. 混凝土的承载能力计算公式。
混凝土的承载能力是指混凝土在受力状态下的最大承载能力,通常用混凝土的抗压强度来表示。
混凝土的抗压强度可以根据混凝土的配合比和材料性质进行计算,常用的计算公式包括:f_c = 0.85f_ck。
其中,f_c为混凝土的抗压强度,f_ck为混凝土的标准抗压强度。
这个公式可以用来计算混凝土在不同受力状态下的承载能力,为后续的荷载值计算提供基础数据。
2. 混凝土的荷载值计算公式。
混凝土的荷载值是指混凝土在受力状态下能够承受的最大荷载值,通常根据混凝土的承载能力和结构的受力情况来确定。
混凝土的荷载值计算公式可以表示为:P = A_f_c。
其中,P为混凝土的荷载值,A为混凝土的受力面积,f_c为混凝土的抗压强度。
这个公式可以用来计算混凝土在不同受力状态下的荷载值,为结构设计提供参考依据。
3. 混凝土梁的荷载值计算公式。
在混凝土梁的设计中,需要考虑梁的受力情况和混凝土的承载能力,通常采用以下公式来计算混凝土梁的荷载值:P = A_f_c + M_f_c。
其中,P为混凝土梁的荷载值,A为混凝土梁的受力面积,f_c为混凝土的抗压强度,M为梁的弯矩。
这个公式可以用来计算混凝土梁在受力状态下的荷载值,为梁的设计提供参考依据。
混凝土荷载值的计算方法。
除了以上的计算公式外,混凝土荷载值的计算还需要考虑混凝土的受力状态、荷载的性质和大小等因素。
