利用Cass软件制作地形图技巧

用CASS测制地形图主要介绍“内外业一体化”的成图作业模式。

根据数字化测图的特点介绍用CASS测绘地形图的方法。

内容包括测区首级控制、图根控制、测区分幅、碎部测量、人员安排等，最后利用CASS5绘制一幅地形图。

学会以下内容：1．数字化测图的准备工作（包括测区控制、碎部测量、测区分幅、人员安排等）；2．绘制平面图；3．绘制等高线（绘制地形图）；4．图形编辑（包括常用编辑、图形分幅、图幅整饰等）；5．基本技巧。

3.1 准备3.1.1 控制测量和碎部测量原则当在一个测区内进行等级控制测量时，应该尽可能多选制高点（如山顶或楼顶），在规范或甲方允许范围内布设最大边长，以提高等级控制点的控制效率。

完成等级控制测量后，可用辐射法布设图根点,点位及点之密度完全按需要而测设，灵活多变。

如图3-1所示，对整个9幅图2.25平方公里来说，总共布设了49个控制点，除去图幅外的点，平均每幅图最多5个控制点。

图3-1 某数字化测图工程的控制网略图图3-2 利用制高点可能少搬站 图3-3 地物较多时可能要经常搬站在进行碎部测量时，对于比较开阔的地方，在一个制高点上可以测完大半幅图，就不要因为距离“太远”（其实也不过几百米）而忙于搬站，如图3-2所示。

对于比较复杂的地方，就不要因为“麻烦”（其实也浪费不了几分钟）而不愿搬站，要充分利用电子手簿的优势和全站仪的精度，测一个支导线点是很容易的，如图3-3所示。

3.1.2 测区分幅及进程平板测图是把测区按标准图幅划分成若干幅图，再一幅一幅往下测，如图3-4所示。

图3-4 平板测图的分幅 图3-5 数字化测图是分块测的数字化测图是以路、河、山脊等为界线，以自然地块进行分块测绘，如图3-5所示。

例如：有甲、乙两个作业小队，甲队负责路南区域，乙队负责路北区域（包括公路）。

甲队再以山谷和河为界，乙队再以公路和河为界，分块分期测绘。

3.1.3 碎部测量数字化测图的碎部测量一般用全站仪或速测仪等电子仪器进行，而且应将全站仪与南方电子手簿用数据传输电缆正确地连接在一起（南方公司开发的电子手簿的载体有PC-E500、HP200、MG(测图精灵)，具体连接方法见《南方电子手簿NFSB使用说明书》，《测图精灵用户手册》，如果采用带内存的全站仪则不用接电子手簿）；当地物比较规整时，如图3-6所示，可以采用“简码法”模式，在现场可输入简码，室内自动成图。

利用南方CASS软件绘制数字地形图需要注意事项摘要：本文介绍了数字测图的定义及利用南方CASS软件绘制地形图需要注意的事项关键词：数字测图，CASS，注意事项引言数字化测图作为目前地形图测量第一手基础资料来源的主要方式，他的作业过程是：用全站仪或GPS RTK在野外采集地貌特征点，然后通过数据交换，使用各种成图软件，将野外所采集的地形地貌特征点通过软件绘制成地形图。

1数字测图定义数字测图(Digital Surveying and Mapping，DSM)系统是以计算机及其软件为核心在外接输入输出设备的支持下，对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。

利用全站仪、GPS等设备进行数据采集，为GIS 提供数据源，广泛用于测量工程、水文、工民建、道路桥梁、水利水电工程等建设领域。

数字地图(Digital Map)以数字形式存贮在磁盘、磁带、光盘等介质上的地图。

数字测图主要作业过程为三个步骤：数据采集、数据处理及地形图的数据输出（打印图纸、提供软盘等）。

随着电子全站仪、RTK技术的发展逐步成熟，以及电子计算机的普及，地形图的成图方法正在逐步地由传统的白纸法成图向数字测图方向发展。

特别是在我国的东部沿海发达地区，数字测图几乎已占据了大部分的地形图测绘市场。

随着测绘科学技术的发展，全数字地形测图在现代机助制图技术支持下已经发展成为了高新的制图技术。

2利用CASS软件绘制地形图CASS地形地藉成图软件是基于AutoCAD平台技术的数字化测绘数据采集系统。

广泛应用于地形成图、地藉成图、工程测量应用三大领域，且全面面向GIS，彻底打通数字化成图系统与GIS接口，使用骨架线实时编辑、简码用户化、GIS无缝接口等先进技术。

利用CASS软件绘制地形图时应注意下列事项2.1测量控制点各等级的平面及高程控制点分别以图式规定的控制点符号表示，控制点的测点位置即为符号的几何中心，控制点必须精确表示，根据测量成果直接展绘。

《测量学》学生实验报告开课学院资源与环境工程学院开课班级2012级水土保持与荒漠化防治实验项目名称使用南方CASS软件进行地形图的绘制实验性质综合性实验学生姓名××学生学号××××实验成绩实验项目名称使用南方CASS软件进行地形图的绘制课程名称测量学实验时间2014年6月20日下午14：00-16：00实验地点安顺学院西校区学生姓名××学生学号××××指导教师××实验目的通过实验，掌握使用南方CASS软件进行地形图绘制的方法和流程。

实验内容1.数据的导入2.数据的处理3.数据的输出实验步骤一．数据的导入软件打开页面如下图：1.展高程点单击【绘图处理】菜单--【展高程点】，在弹出“输入坐标数据文件名”对话框中，指定打开坐标数据文件打开路径。

打开数据存放文件——在导出的数据窗口——用选择菜单“工具”中“画直线”。

“画直线”菜单命令有三个选项：“数段”“一段”“徒手画”绘制多线段（复合线）选择菜单“工具”中的“复合线”菜单命2013学年至2014学年第二学期学生实验报告令。

或选择菜单“工具”中的“画弧”菜单；或样条曲线来将数据连接起来。

2．展野外测站点点号先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如下图所示，按左键后，输入对应的坐标数据文件名后，便可在屏幕上展出野外测点的点号。

3. 简码识别单击【绘图处理】--【简码识别】，弹出“输入简编码坐标数据文件名”对话框中，指定有简码坐标数据文件打开路径，单击【打开】按钮后，CASS自动完成地物的绘制，如下图所示。

二．数据的处理1.建立DTM模型单击【等高线】菜单--【建立DTM】，在弹出“建立DTM”对话框中做如下设置：√单选“由数据文件生成”；√单击“...”按钮指定“坐标数据文件名”打开路径√单选“显示建三角网结果”√复选“建模过程考虑陡坎”和“建模过程考虑地性线”，如下图所示。

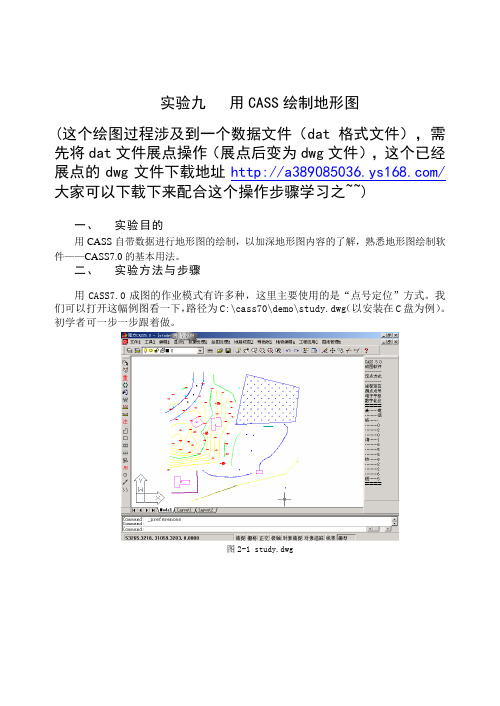

实验九用CASS绘制地形图(这个绘图过程涉及到一个数据文件（dat格式文件），需先将dat文件展点操作（展点后变为dwg文件），这个已经展点的dwg文件下载地址/大家可以下载下来配合这个操作步骤学习之~~)一、实验目的用CASS自带数据进行地形图的绘制，以加深地形图内容的了解，熟悉地形图绘制软件——CASS7.0的基本用法。

二、实验方法与步骤用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。

我们可以打开这幅例图看一下，路径为C:\cass70\demo\study.dwg（以安装在C盘为例）。

初学者可一步一步跟着做。

图2-1 study.dwg图2-2 “定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项，按左键，即出现如图2-2下拉菜单。

然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。

这时，需要输入坐标数据文件名。

可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。

这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 执行“定显示区”操作的对话框图2-4 选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。

输入点号坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

实验九用CASS绘制地形图(这个绘图过程涉及到一个数据文件（dat格式文件），需先将dat 文件展点操作（展点后变为dwg文件），这个已经展点的dwg文件下载地址大家可以下载下来配合这个操作步骤学习之~~)一、实验目的用CASS自带数据进行地形图的绘制，以加深地形图内容的了解，熟悉地形图绘制软件——CASS7.0的基本用法。

二、实验方法与步骤用CASS7.0成图的作业模式有许多种，这里主要使用的是“点号定位”方式。

我们可以打开这幅例图看一下，路径为C:\cass70\demo\study.dwg（以安装在C盘为例）。

初学者可一步一步跟着做。

图2-1 study.dwg图2-2 “定显示区”菜单1.定显示区进入CASS7.0后移动鼠标至“绘图处理”项，按左键，即出现如图2-2下拉菜单。

然后移至“定显示区”项，使之以高亮显示，按左键，即出现一个对话窗如图2-3所示。

这时，需要输入坐标数据文件名。

可参考WINDOWS选择打开文件的方法操作，也可直接通过键盘输入，在“文件名（N）：”（即光标闪烁处）输入C:\CASS70\DEMO\STUDY.DAT,再移动鼠标至“打开（O）”处，按左键。

这时，命令区显示：最小坐标(米):X=31056.221,Y=53097.691最大坐标(米):X=31237.455,Y=53286.090图2-3 执行“定显示区”操作的对话框图2-4 选择测点点号定位成图法的对话框2.选择测点点号定位成图法移动鼠标至屏幕右侧菜单区之“测点点号”项，按左键，即出现图2-4所示的对话框。

输入点号坐标数据文件名C:＼CASS70＼DEMO＼STUDY.DAT后，命令区提示：读点完成! 共读入 106 个点3．展点先移动鼠标至屏幕的顶部菜单“绘图处理”项按左键，这时系统弹出一个下拉菜单。

再移动鼠标选择“绘图处理”下的“展野外测点点号”项，如图2-5所示，按左键后，便出现如图2-3所示的对话框。

CASS地形图绘制和土方量计算操作步骤(精)1. 简介CASS（Computer Aided Surveying and Design）是计算机辅助测量和设计的缩写，是现代土木工程中广泛应用的一种技术。

CASS地形图绘制和土方量计算是CASS技术中重要的应用之一，本文将详细介绍CASS地形图绘制和土方量计算的具体操作步骤。

2. 操作步骤2.1 准备工作在进行CASS地形图绘制和土方量计算之前，需要进行一些准备工作，包括：1.确定测量范围和测区范围，包括测量范围的坐标起点和终点。

2.准备好测量仪器，如全站仪、经纬仪等。

3.建立测量坐标系，包括指定坐标起点和建立坐标点。

2.2 地形图绘制在进行CASS地形图绘制时，需要进行如下操作：1.将测量仪器安装好，进行必要的校准和调试。

2.在测量区范围内进行测量，记录下测量数据。

3.将测量数据输入到计算机中，进行数据处理和转换。

4.利用绘图软件，如AutoCAD等，根据测量数据绘制地形图。

5.对绘制的地形图进行必要的质量检验和审查，确保各项参数和数据正确无误。

2.3 土方量计算在进行CASS土方量计算时，需要进行如下操作：1.根据绘制的地形图，确定土方工程的量和位置。

2.通过计算机软件，如Excel等，进行土方量和体积的计算。

3.对计算得到的土方量和体积进行验证和修正。

4.完成土方量计算后，需要进行进度汇报和成本分析，以确定工程进度和工程成本。

3. 总结CASS地形图绘制和土方量计算是现代土木工程中不可或缺的技术手段，能够有效提高工程的质量和工作效率。

在进行CASS地形图绘制和土方量计算时，需要认真准备工作，并严格按照操作步骤进行操作，以确保工作的准确性和可靠性。

一、居民地：13241、小比例尺房屋。

用右边工具栏里“居民地-小比例尺房屋”划出后，自动用斜线填充。

2、四点房屋。

可用1的方法做，也可以用左边工具栏里的“四点房屋”划出。

3、独立房屋。

点下拉菜单，将“JMD”（居民地）图层设为当前层后，输入“PL”命令回车，鼠标在图上画第一点后，再输入W（线宽度命令）回车，再输入7回车（线起宽度），再输入7回车（线终点宽度），开始画。

独立房屋4、院墙。

画院墙前，先将线性比例由1改为0.5。

点上边工具栏里的“对象特性”，调出菜单（见下图），将里边的线型比例1.0000改为0.5后回车。

所有院墙画完后，再将线型比例改为1，否则将影响其他线型。

院墙实心砖院墙用右边工具栏里“居民地-垣珊-不依比例围墙”画。

注意线上分布墙垛有里外之分。

如果画反了，可以点选左边工具栏里的“线型换向”工具，直接点击墙线，改变墙垛方向。

这种院墙用“居民地-垣珊-篱笆”画。

二、水系设施：1、河流溪流。

用右边工具栏“水系设施-河流溪流-水涯线”沿河流两边蓝线画出。

水流方向用“水系设施-河流溪流-示向箭头”标出。

河流名字用文字输入，注意文字大小与图一致，注记类型选“水系设施”。

2、湖泊池塘。

上图用右边工具栏“水系设施-湖泊池塘-无坎池塘”画。

这个类型的有鱼塘、藕塘、水塘、芦苇塘等。

水库要用“水库水边线”画，湖要用“常年湖”画。

3、沟渠。

双线沟用右边工具栏“水系设施-沟渠-双线沟渠”画。

紧邻路边的单线沟用“水系设施-沟渠-单线沟渠”画，农田里的单线沟用“水系设施-沟渠-单线干沟”画。

河流单线沟 双线沟机井4、机井。

农田中机井用“水系设施-陆地要素-水井”表示，水井符号X、Y比例在“对象特性”里由10改为6。

三、交通设施1、国道省道。

国道一般标（G205），G表示国道，数字是道路编号。

省道一般标（S220），S表示省道，数字是道路编号。

国道省道用右边工具栏“交通设施-公路-等级公路边线”沿路两边黑线画出。

南方CASS软件绘制数字化地形图等高线的应用和技巧摘要本文介绍了南方CASS软件的等高线绘制方法,并结合工作经验,提出CASS软件在绘制等高线方面的注意事项和技巧。

关键词CASS软件;等高线;技巧0 引言随着科技快速发展,GPS、全站仪、计算机和各种测绘软件已在测绘行业广泛应用,大比例尺全野外数字测图手段得到普及,大大提高了生产效率。

郑州市自来水总公司设计院通过组合使用徕卡GPS、拓普康全站仪和南方CASS测图软件,完成了大量的数字地形图测绘工作,取得良好的社会效益和经济效益,也积累了一定的实践经验,现将用CASS软件在绘制等高线方面的方法和经验介绍如下,供大家参考。

1 绘制等高线的基本方法1)等高线的定义。

等高线指的是地形图上高程相等的各点所连成的闭合曲线。

地形图上的等高城分为首曲线、计曲线、间曲线和助曲线4种。

此外,为了表示斜坡方向,在独立山顶、凹地处,绘一与等高线相垂直的短线,叫示波线,不与等高线相连的一端指向下坡方向。

2)等高线的基本特点。

(1)同线等高,即同一等高线上各点高度相同。

(2)自行封闭。

各条等高线必自行成闭合的曲线,若因图幅所限不在本幅闭合,必在邻幅闭合。

(3)不能分叉,不能合并。

即一条等高线不能分叉成两条,两条等高线不能合并成一条(悬崖,峭壁例外)。

3)等高线的绘制。

为了让等高线较好的代表地形、地貌,则需要采集尽量多的特征点高程数据,然后再进行合理的拟合和修饰,才会使等高线正确、科学。

传统的等高线手工绘制方法是个复杂、繁琐的作业过程,耗时长、效率低,但因是人工绘制,可以边绘制边检查,明显错误可以随时剔除。

利用CASS软件绘制等高线则具有自动、快捷的优点。

CASS软件绘制等高线的基本操作如下:运行南方CASS软件,通过“数据”菜单导入全站仪中的采集数据,点击“等高线”→“建立DTM”,在弹出窗口中选择坐标数据文件名,软件将自动建立DTM网络,然后点击“绘制等高线”,根据提示输入绘图比例尺,并在弹出窗口中选择拟合方式、输入等高距,点“确定”,软件将自动生成等高线。

Cass7.1 软件使用操作说明第一章测制地形图一、等高线绘制（等高线菜单）在绘图处理中进行展点后进行以下操作（一）等高线绘制时，首先要进行三角网编辑的工作，三角网有如下操作：1 、生成三角网：生成了三角网才能绘制等高线；2 、删除三角形：特别造用于带状地形生成的三角网；3 、过滤三角形：通过对三角形的边长和角度条件进行过滤；4 、删除三角形顶点：删除由该点生成的所有三角形，减少手工删除工作量；常用于坐标错误的点的删除；5 、三角形内插点：插入点后，自动与相邻点生成（多个）三角形；6 、增加三角形：在命令行中依次选择三个顶点，增加一个三角形；7 、重组三角形：在四个点构成二个三角形中，选择公共边，自动会删除原来的二个三角形，生成另二个顶点边接的新的二外三角形，可循环；8 、删除三角网：等高线生成后需将三角网删除；9 、修改结果存盘：修改了三角网后一定要存盘，以上操作才有效。

（二）等高线生成在对话框中选择等高距，最大、最小高程，拟合方式。

（三）等高线修饰1 、等高线注记（ 1 ）、单个等高线注记：字头指向相邻等高线，方向指向（高程小指向高程大），所以最好按法线方向选择相邻等高线。

（ 2 ）、沿直线高程注记：先画一条直线，然后选择进行注记（批量注记）。

（ 3 ）、示坡线：方向由高程大指向高程小。

（ 4 ）、沿直线示坡线2 、等高线修剪（ 1 ）、批量修剪等高线：修剪穿地物等高线，修剪穿注记符号等高线。

（消隐：线条不剪断；剪切：线条剪断） [ 整理处理，手工选择 ]（ 2 ）、切除指定二线间等高线（ 3 ）、切除指定区间内等高线（ 4 ）、等高线滤波（四）绘制三维模型二、编辑与整饰（地物编辑菜单）（一）图形重构地物线变化（符号填充外围界变动，坎线变动）时，符号不跟着变动，用地物编辑菜单的重新生成可以解决这个问题。

（二）改变比例尺（三）查看及加入实体编码加入实体编码：先选地物，再选需改变编码的对象，可将该对象改变成该编码（类同格式刷的功能）（三）线型换向（四）编辑坎高（五）修改墙宽第二章测制地籍图包括以下内容：1 、如何绘制地籍图（权属图）2 、如何绘制宗地图3 、如何绘制地籍表格4 、如何管理地籍图中的信息一、绘制地籍图（一）生成平面图同绘制地形图一样，先要将野外测点展到屏幕，生成点位，数据文件有纯数据文件和带简码的数据文件，格式：纯数据文件：（点号，， X ， Y ， H ）简码数据文件：（点号，简码， X ， Y ， H ）简码数据文件展点号，运用【绘图处理】中的简码识别可以自动连线生成。
