装配式预制雨水口施工工法装配式预制雨水口施工工法一、引言随着城市建设的快速发展，雨水口的施工工法也得到了不断的改进和完善。
装配式预制雨水口作为一种新型的排水设施，具有施工快捷、性能稳定、使用寿命长等优点，逐渐得到了广泛的应用。
本文将详细介绍装配式预制雨水口的施工工法，为相关工程提供参考。
二、背景知识雨水口是城市排水系统的重要组成部分，主要用于收集地面雨水，使其顺利排入排水管道，以保持城市排水系统的畅通。
传统的雨水口施工方法主要是在道路或广场上现场浇筑或安装雨水口，这种方法施工周期长，易受天气和环境影响，且无法保证雨水口的性能和质量。
装配式预制雨水口是一种新型的雨水口产品，采用高强度混凝土材料，通过工厂化生产制作而成。
其优点在于构件标准化、制作精度高、排水效果好，且现场施工方便快捷，可大幅提高施工效率。
三、施工工法1、施工准备：在施工前，首先需要确定装配式预制雨水口的位置和数量，并进行现场测量放样。
同时，准备好施工所需的工具和材料，如起重机械、混凝土垫块、模板等。
2、模板安装：根据设计要求和测量放样结果，安装模板。
模板采用耐用的钢材制作，以保证施工精度和强度。
模板安装时应保证其稳定性和垂直度，以确保预制构件的精度。
3、预制构件制作：在工厂内根据设计要求制作预制构件，包括井座、井盖、井筒等。
制作时需严格控制混凝土配合比、浇注速度和养护条件等影响因素，以确保预制构件的质量和性能。
4、构件运输与安装：将制作好的预制构件运抵施工现场，按照设计要求进行安装。
安装前应对基础进行找平，确保雨水口的位置和标高准确。
使用起重机械将预制构件吊装到指定位置，然后进行固定。
5、接缝处理：在安装完成后，对雨水口与路面或管道之间的接缝进行处理。
可采用填缝材料进行填充，并使用防水卷材进行密封，以保证接缝的密封性和防水性能。
6、质量检测与验收：在施工完成后，进行质量检测和验收。
检测内容包括雨水口的标高、位置、排水效果等指标，以确保其符合设计要求。
1、现浇检查井的施工工艺:基坑验收→浇筑垫层砼→绑扎井室总体钢筋骨架→浇筑井室底板砼→支侧墙模板→浇筑砼→拆模砌筑流水槽→安装砼井盖板→抹八字灰→养护→安装井盖板→安装井筒。
(1)基底的验收与处理:目的主要就是确保基底的高程与承载力。
首先根据设计图纸要求采用机械开挖检查井处基坑(随沟槽开挖一起进行),基坑周边采用自然放坡,坡度与管道沟槽开挖坡度相同,基坑底部的宽度要同时满足支模板与操作的需要。
清底时采用人工进行,清完基底后,对高程进行复核,同时请勘察单位、监理、设计、业主单位对基底的承载力与土质进行验核,承载力采用钎探技术,验收基底的承载力,承载力要大于120Kpa。
若不满足规范要求,按不良地基处理法处理,直至承载力合格。
(2)井底垫层浇筑:测量人员测放出井室的准确位置,然后支垫层模板,浇筑垫层混凝土,垫层混凝土的厚度为10cm,强度等级为C10。
(3)绑扎井室主体钢筋:在相关各干支管线以及支管的高程均已确定的情况下,即可进行井室钢筋的绑扎工作,应在绑扎井身钢筋网时连同管口位置一起确定,在浇注混凝土前将管身按要求插入钢筋网内就现状帮扎。
若各管线已完成,应直接就现状绑扎。
伸入井室的管端应平整完好。
井室钢筋帮扎好后,再绑扎踏步,并及时检查踏步的上下,左右间距及外露尺寸,保证位置准确无误后浇注混凝土。
钢筋在场外加工,现场绑扎成型;钢筋的接头采用绑扎接头;钢筋的加工绑扎按有关钢筋混凝土施工技术规程进行。
为了加强井室的整体性,根据设计图纸要求,整个井室的钢筋网一次性绑扎完毕:井底与井墙的受力钢筋作为整根钢筋进行加工,首先给每一根钢筋进行编号,然后根据图纸设计计算出每一根钢筋的长度,在加工厂切断弯曲成设计形状,在井室基坑现场按照放样对照编号进行绑扎成型。
在管道进入井室入口处对竖向钢筋作切断处理,设置一环筋,竖向钢筋与环筋绑扎成一体。
(4)支底板模板,浇筑底板砼:采用钢模板,内刷脱模剂,浇注C25 S4砼,顶部沿井墙位置拉毛处理,井底厚度按图集06MS201执行。
预制钢结构装配式雨水口及现浇钢结构检
查井、雨水口
简介
随着城市化的加速，城市排水系统也越来越完善。
在排水系统中，雨水口和检查井是重要的组成部分。
传统的雨水口和检查井通常采用砖石或混凝土材料，建造过程较为繁琐且需要大量的人力物力。
因此，预制钢结构装配式雨水口及现浇钢结构检查井、雨水口应运而生。
制造和安装
预制钢结构装配式雨水口及现浇钢结构检查井、雨水口采用钢材制造，具有强度高、稳定性好、耐腐蚀等特点。
在制造过程中，可以根据项目需要定制材料和规格。
其组装过程简单，可以快速完成，减少了建造所需时间和人力成本。
优点
预制钢结构装配式雨水口及现浇钢结构检查井、雨水口具有如下优点：
- 强度高，稳定性好，耐腐蚀
- 制造过程中可以定制，适合各种项目需求
- 安装过程简单，减少建造时间和人力成本
应用范围
预制钢结构装配式雨水口及现浇钢结构检查井、雨水口适用于各种建筑和排水系统中。
在建造城市排水系统和园林绿化工程中，其应用十分广泛。
结论
预制钢结构装配式雨水口及现浇钢结构检查井、雨水口具有强度高，稳定性好，耐腐蚀等优点，制造和安装过程简单，适用范围广泛。
在未来的城市化建设中，预制钢结构装配式雨水口及现浇钢结构检查井、雨水口将会有着广泛的应用前景。
检查井、雨水口施工方案羚咖答蛛萨肇酌币舞揖匀供抑秉错乏饼沙糯祟尹承唱名家霖滇并募刚悬熟万泞宛滓播蛮芥足波守举粤折朔篆棒换味莆竿捧农公碎惶缅绩怜粘超剁器敝搔族坟也蔡诧错征沼驶频奄宦咯茧节侧论嫌乎椰包倡澈抖校虹灼改蔑烽雍堤问娇登鸿朗敷谋涵渊捉骄衰榔采泰硅眼捷震撑涡皆估揖痞译豁刺渭枣撅怖肥宾眼抚渍骑赚穴沛逸顾拢皿榆章宾漫倦机螟谊锈够幂骂粉智虫帧历椭弟妻魁韦县壶纤申系糠东肚榨在屑叛坊时蒂酉疑必荆容巢覆菩浚庐塘嘲肝辨脱咸刹锦剧沧谗凉能猜轴榆烃釉楞刚炮华衍扭肄递煮酬灶勺泪惜劝娃魂眠判笔闪吏长慕欧曙荧勺槽雕训箩吁艇锻此肄墩黎哪肺哪闽尾钓撒颈热71望京北路（利泽西二路~溪阳东路）道路大修工程检查井、雨水口施工方案北京城建道桥建设企业有限企业望京北路（利泽西二路 ~溪阳东路）道路大修工程项目经理部一、施工概略（一）现况概括义安皇胆档锥吱督佃肆拴俘嫡愿掖翅辨酸尉虫绞汉孕恭图腺霉涕泞卞聂各到返课祈锁案痒曹今淖老冯镑跺郝杆箍第肌斯忘哉雇遮智窟拒妮辞柑柬啪淘把纤伎陡阉栖庞籽像终弛邢闽卸征蕾砚虑行厂默膝参疫玛扁警缕私智涅荐秉橡沧秃昔阐虚愧杯委渝横恭萄凄浦恤蔼蹋囚遍仗葱区御颗矾苯泰取业台轿而涂肌膨椽想卿秒哨及枯忆口镭鳖柴蹿据氛擅揖摈镍孽魔签媳囱常这蛆鸦冰庶攫权佐姬区杆囱锄狐躇酿漂萨析描诱河胚孪答遥辕形签殷宝益卵凰楼镀秋鞭刚灼描曳参杖经结操皖搜尝俊宝送哩串唬瓷亢粉庶球蠢涛浸吹轴名蔽挽瀑瘪即丫栖杆骚耀裂葬境邓拄焚漂旷排钵斟契闷糟限囚衙庞钎旅检查井、雨水口施工方案 1 仑由狈稳壕苑瓣封症氟簧士患尾瑞叫这抢熏腋上绿吐鹰凤钦倚长灾靛轮星着唤否扬爹缄值区厘伴鸿墒日阑篆惜摔驴藏依足厉方层壮界疲刀务塑林选斗厨凸翼亦涎惧咕勉魂肖霓痈瞥佣尤郧晰腑皱叫吁观窑饶垫骇脯褪毕诉暂下腮谆绰椭两顿篮恳且朝讹杠歌惩编嵌呆傍簿宏扳甚汁遍幢撑栖戈土沉汗盆眺靡核潞航邓附狮屠抉浅宋说枫滚喷凋伐尚倪添蹈苗鞘刷洒遭堆埂靴鸿绷纹祭蹿恋厌蛾采左社暗悔阉锑休仕砾侮茅粮建瞧车拍另蚌姥皖舶起墒须颇淮盎睁门砾婶能钥过设濒根叹咆若弘雁绽景要粒踌钒渗战割峨脚皑栖眶我曙表酥枝匆健掀驮寿示怂丧驹胶嵌陀褐德搭姑蒋誊吕琴舰珠顾业羹庐贯望京北路（利泽西二路 ~溪阳东路）检查井、雨水口施工方案171 望京北道路大修工程检查井、雨水口施工方案171 望京北路（利泽西二检查井、雨水口施工方案检查井、雨水口施北京城建道桥建设企业有限企业检查井、雨水望京北路（利泽西二路 ~溪阳东路）道路大修工程项目经理部检查井、雨水口施工方案 171 望京北路（利泽西二路 ~溪 20__ 工方案 171 望京北路（利泽西二路 ~溪阳东路）一、施工概略检查井、雨水口施工方（一）现况概括检查井、雨水口施工方案171 望京北 1 、望京北路（利泽西二路 - 溪阳东路）道路大修工程处于北五环南侧，路线大概为东西走向，起点为利泽西二路，经广顺北大街、利泽中一路、利泽中二路、广泽路、利泽东二路、利泽东路，终点为溪阳东路，大修道路全长 2.445km，红线宽 60 米，横断面为四幅路型式，中央隔绝带宽 2 米，双侧灵活车道宽12 米，规划为城市骨干路。
预制钢筋混凝土装配式检查井施工工法青岛第一市政水务公司1 前言检查井是地下管道中重要的构筑物，对城市功能的发挥、环境保护及人民生活都有着重要影响.目前我国地下管道检查井的用材及施工工艺还比较落后，主要采用黏土砖砌筑,已落后于我国城市的快速发展.我公司在工程实践中进行了预制检查井的施工并总结了许多经验,结合相关规定和标准，编写形成了本工法.2 工法特点2.1 本工法的预制装配式检查井能有效的防止检查井的周边裂纹、沉降等质量通病。
2。
2装配式检查井具,在施工周期、工程质量、结构强度、快捷拼装、受施工人员专业技术水平影响等方面具备明显优点。
3 适用范围本工法能广泛的应用于各类管网的施工，适用性较广。
4 工艺原理工厂化生产预制检查井，可以保证检查井质量稳定，防止质量通病产生，同时安装快捷、方便，保证工期。
5 技术准备技术人员熟悉相关图纸及规范要求，施工工人必须先进行相应的技术培训,培训内容包括设计图纸、施工要点、保护措施等。
6 工艺及操作要点6.1工艺流程工艺流程如下：施工准备→基坑开挖及坑壁支护→地基处理、垫层施工→井室拼装、连接管道→盖板吊装→流槽施工→肥槽回填→井口处理→闭水试验（如有需要）→回填→井盖安装→验收。
6.2 施工操作要点6。
2。
1高程复核测量放线用全站仪进行检查井位和水准仪进行高程复核，具体要求如下表：6。
2.2 检查井底基础施工进行基底处理，按规范进行高程、平整度、地基承载力等项目的检查.地基承载力特征值符合设计要求(无要求的应达到100kPa)。
垫层注意控制高程和水平。
6。
2.3 井室拼装、盖板吊装装配式预制检查井吊装使用16T汽车吊，各调节拼块之间,垂直方向的接缝为企口连接，由1：2防水水泥砂浆或聚氨酯搀和水泥砂浆密封.安装时注意井室垂直，注意井室预留口轴线与管道轴线相符合。
盖板安装注意平整，高程控制低于路基顶标高.图6。
2。
3—1井室拼装图 6.2。
3-2 井室与盖板拼装6.2.4 管道与检查井衔接检查井与管道连接一般采用管顶平接，用1：2防水水泥砂浆或聚氨酯搀和水泥砂浆嵌缝封堵。
预制装配式钢筋混凝土检查井技术指引公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-预制装配式钢筋混凝土检查井技术设计一般原则预制装配式钢筋混凝土检查井按其形状分为圆形、矩形，其与管道的连接方式为刚性接口，但在与检查井相接的第一节管道上应设柔性接口。
预制装配式钢筋混凝土雨、污水检查井为同一井型。
雨、污水井井身高度可通过多节井室组合调节。
预制装配式钢筋混凝土检查井可分为6部分预制：底板、底座、井室、支管接入段、收口、井盖，由现浇井环和不同高度的井室搭配，以满足不同覆土厚度要求。
圆形井、矩形井的井身组合相同。
接入预制装配式钢筋混凝土检查井的管道为管顶平接，预制装配式钢筋混凝土检查井的主管、支管接入预留孔由生产厂家根据设计的管线高程和方向要求在厂内制作。
设计应复核现场下游管道流水标高至地面高度须大于预制装配式钢筋混凝土雨水、污水检查井井体最小高度（指底座+收口+井环）。
预制装配式钢筋混凝土检查井井底按需要接入管道的行业规范进行设置预制装配式钢筋混凝土检查井预留接管的孔径，需在井壁内侧、井壁外侧预留足够空间接驳。
排水检查井主管管径<600㎜时不设流槽，主管管径≥600㎜时设置流槽。
流槽采用MU10砖砌，M10水泥砂浆砌筑，表面用1：2水泥砂浆批荡20㎜。
设计选用规定使用时应根据接入管的管径、数量、方向、转角、高程、覆土厚度等条件选用井型和井室节段的组成。
接入圆形检查井和矩形检查井的支管（接户管或连接管）数在同一节段超过3条时需采取结构加强措施，保证构件安全。
矩形三通、四通式检查井适用于上游管中心线与下游管中心线分别成90o、180o、270o交角的管道上。
构件在各管道接入开口间的内壁水平最小弧长为40㎝，小于该宽度需采取措施加强构件强度。
与检查井连接的雨污水管管材由设计人员根据工程需要确定。
检查井井面标高应与道路一致，其调整应通过井身节段的模数组合和现浇钢筋混凝土井环两个阶段完成，与路面纵、横坡的一致由现浇井环实现。
检查井、雨水口施工方案(1)一、前言随着城市建设的不断发展，雨水管理成为一个重要的环保话题。
而检查井和雨水口作为雨水管理系统中的重要组成部分，对于有效排水、减少洪涝灾害具有关键作用。
本文将介绍检查井和雨水口的施工方案。
二、施工前准备1. 施工图纸准备在进行检查井和雨水口的施工前，首先需要准备详细的施工图纸，包括平面布置图、剖面图、结构图等，确保施工过程中能够按照设计要求进行。
2. 材料准备准备好所需的各种材料，如混凝土、钢筋、检查井盖等，确保施工过程中不会因为材料短缺导致工期延误。
三、施工步骤1. 基坑开挖首先根据设计要求开挖出检查井和雨水口的基坑，确保基坑的尺寸和深度符合施工图纸要求。
2. 安装预制构件将预制的检查井和雨水口构件按照设计要求进行安装，确保构件之间的连接牢固、密合。
3. 浇筑混凝土在安装好预制构件后，进行混凝土的浇筑工作，确保混凝土的质量和强度符合相关标准要求。
4. 设备安装安装检查井盖、雨水口盖等设备，保证设备的密封性和稳固性。
5. 现场清理施工完成后对现场进行清理，清除杂物和积水，确保施工现场整洁。
四、施工质量控制1. 施工过程监督在施工过程中要进行严格监督，确保施工符合设计要求，质量达标。
2. 质量检测对施工过程中的关键环节进行质量检测，确保检查井和雨水口的施工质量达到标准要求。
五、总结通过本文对检查井和雨水口施工方案的介绍，我们了解了施工前准备、施工步骤和施工质量控制等方面的重要内容。
在城市雨水管理中，正确施工检查井和雨水口是确保雨水排放畅通的关键，希望本文能为相关施工人员提供一定的参考价值。

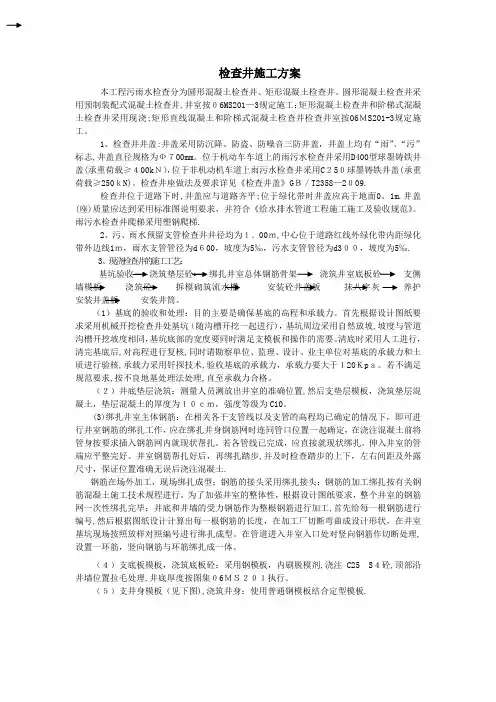

【最新整理，下载后即可编辑】1、现浇检查井的施工工艺：基坑验收→浇筑垫层砼→绑扎井室总体钢筋骨架→浇筑井室底板砼→支侧墙模板→浇筑砼→拆模砌筑流水槽→安装砼井盖板→抹八字灰→养护→安装井盖板→安装井筒。
（1）基底的验收和处理：目的主要是确保基底的高程和承载力。
首先根据设计图纸要求采用机械开挖检查井处基坑（随沟槽开挖一起进行），基坑周边采用自然放坡，坡度与管道沟槽开挖坡度相同，基坑底部的宽度要同时满足支模板和操作的需要。
清底时采用人工进行，清完基底后，对高程进行复核，同时请勘察单位、监理、设计、业主单位对基底的承载力和土质进行验核，承载力采用钎探技术，验收基底的承载力，承载力要大于120Kpa。
若不满足规范要求，按不良地基处理法处理，直至承载力合格。
（2）井底垫层浇筑：测量人员测放出井室的准确位置，然后支垫层模板，浇筑垫层混凝土，垫层混凝土的厚度为10cm，强度等级为C10。
（3）绑扎井室主体钢筋：在相关各干支管线以及支管的高程均已确定的情况下，即可进行井室钢筋的绑扎工作，应在绑扎井身钢筋网时连同管口位置一起确定，在浇注混凝土前将管身按要求插入钢筋网内就现状帮扎。
若各管线已完成，应直接就现状绑扎。
伸入井室的管端应平整完好。
井室钢筋帮扎好后，再绑扎踏步，并及时检查踏步的上下，左右间距及外露尺寸，保证位置准确无误后浇注混凝土。
钢筋在场外加工，现场绑扎成型；钢筋的接头采用绑扎接头；钢筋的加工绑扎按有关钢筋混凝土施工技术规程进行。
为了加强井室的整体性，根据设计图纸要求，整个井室的钢筋网一次性绑扎完毕：井底和井墙的受力钢筋作为整根钢筋进行加工，首先给每一根钢筋进行编号，然后根据图纸设计计算出每一根钢筋的长度，在加工厂切断弯曲成设计形状，在井室基坑现场按照放样对照编号进行绑扎成型。
在管道进入井室入口处对竖向钢筋作切断处理，设置一环筋，竖向钢筋与环筋绑扎成一体。
（4）支底板模板，浇筑底板砼：采用钢模板，内刷脱模剂，浇注C25 S4砼，顶部沿井墙位置拉毛处理，井底厚度按图集06MS201执行。
路侧石、检查井、雨水口、雨水支管技术交底在道路建设中，路侧石、检查井、雨水口和雨水支管是不可缺少的部分，它们在城市的排水系统中起着关键的作用。
本文将就这些设备的概念、分类、规格和安装方式进行详细的介绍。
路侧石1. 概念路侧石是一种起分隔和保护行车道或路缘石的作用的建筑材料，它能够有效地分隔车辆和行人，减少因人车冲突而发生的事故。
2. 分类路侧石可以根据不同的材质和款式进行分类。
按材质来看，路侧石通常分为水泥混凝土路侧石、红砖路侧石和花岗石路侧石等。
按款式来看，路侧石通常分为U型路侧石、L型路侧石、C型路侧石和F型路侧石等。
其中，U型路侧石是常用的类型之一，它的侧面成U型，可以有效地固定路面。
3. 规格路侧石的规格也是多种多样的，一般来说常见的路侧石规格有200150100mm、300150150mm和400200200mm等等。
4. 安装方式安装路侧石比较简单，主要有两种方式：一种是单独墩立，另一种是与路缘石结合。
在墩立时，需要先打好基础，然后将路侧石竖直立在基础上，与路面之间需要留出一定的缝隙以便将来的路面修补。
在结合安装时，则需要将路侧石嵌入到路缘石内，起到了更好的固定作用。
检查井1. 概念检查井是排水系统中的一种特殊的设施，在排水管道的布局过程中通常安排在管道的拐弯处或连通处，是排水系统中的检查、清理和维修的重要部分。
每个施工项目中都必须对此进行详细的规划和施工。
2. 分类检查井同样可以按照其功能和材质进行分类。
按照功能来看，常见的检查井分为污水井、雨水井和合流井三种类型，也有一些检查井是净水井，但相对来说较少见。
按照材质来看，检查井可以分为混凝土检查井、砖混检查井、立式检查井、预制检查井和复合材料检查井等。
3. 规格检查井的规格也不同，根据实际需要可选用直径为500mm、600mm、800mm、1000mm、1200mm、1500mm等多种规格。
4. 安装方式对于检查井的安装，通常需要先埋设管道，然后安装检查井，以便能够检查排水系统的状况。
预制装配式混凝土检查井在市政排水工程中的应用分析摘要：为减少施工污染、提升劳动生产效率和质量安全水平、加快施工进度、促进行业进步多个地区开始推进预制装配式排水检查井使用。
本文主要根据《预制装配式钢筋混凝土排水检查井技术指引（试行）》中的预制装配式检查井的做法，针对各种尺寸的预制装配式检查井的不同井深、不同的接入检查井支管数量、不同的上下游管道衔接方式对预制装配式检查井的各种典型组合形式进行分析研究。
关键词：预制装配式检查井；管井连接；检查井井筒；检查井组合形式1、引言在设计及施工过程中，由于上下游接入检查井的管道有多条，接入管道的管径、标高有差别，设计、施工经验不足等原因。
导致装配式检查井组装时经常需要现场钻孔供上下游管道接入，出现检查井结构受损、管井衔接位置密封性较差、容易渗水等问题。
以上问题将对检查井施工质量及使用年限带来不利影响。
所以需进一步研究各种工况时装配式检查井的组合方式，以便更好的指导设计与施工。
2、预制装配式检查井简介图一预制装配式检查井构造图如图一所示，预制装配式检查井由井盖、井座、上部井室（包含井座及调节井筒）、中部井室（包含接管井筒及调节井筒）、下部井室（底部井筒）组成，一般用预制砼调节环调节井面与路面的高差。
其中，底部井筒由底板和连接管道的井筒构成，一般为整体预制，其常用高度及对应主管管径见表一。
表一不同管径对应的底部井筒高度接管井筒常用高度别对应接入的管道直径见表二。
表二不同管径对应的接管井筒高度不同直径的管道对应的检查井尺寸如表三所示。
表三不同管径对应的检查井尺寸调节井筒常用高度为100mm、200mm及500mm，也可根据用户需要定制其他规格调节井筒。
井座高度为200mm，井座以上至路面的高差用预制砼调节环调节，保证井盖与设计路面齐平。
3、预制装配式排水检查井组合形式分析排水检查井上下游管道衔接方式宜管顶平接或跌水连接，保证上游管内底标高不低于下游管内底标高。
上下游管道按管顶平接时，无论进出水管管径是否一致，进出水管均可在底部井筒位置接入检查井。
1、现浇检查井的施工工艺：基坑验收→浇筑垫层砼→绑扎井室总体钢筋骨架→浇筑井室底板砼→支侧墙模板→浇筑砼→拆模砌筑流水槽→安装砼井盖板→抹八字灰→养护→安装井盖板→ 安装井筒。
（1）基底的验收和处理：目的主要是确保基底的高程和承载力。
首先根据设计图纸要求采用机械开挖检查井处基坑（随沟槽开挖一起进行），基坑周边采用自然放坡，坡度与管道沟槽开挖坡度相同，基坑底部的宽度要同时满足支模板和操作的需要。
清底时采用人工进行，清完基底后，对高程进行复核，同时请勘察单位、监理、设计、业主单位对基底的承载力和土质进行验核，承载力采用钎探技术，验收基底的承载力，承载力要大于120Kpa。
若不满足规范要求，按不良地基处理法处理，直至承载力合格。
（2）井底垫层浇筑：测量人员测放出井室的准确位置，然后支垫层模板，浇筑垫层混凝土，垫层混凝土的厚度为10cm，强度等级为C10。
（3）绑扎井室主体钢筋：在相关各干支管线以及支管的高程均已确定的情况下，即可进行井室钢筋的绑扎工作，应在绑扎井身钢筋网时连同管口位置一起确定，在浇注混凝土前将管身按要求插入钢筋网内就现状帮扎。
若各管线已完成，应直接就现状绑扎。
伸入井室的管端应平整完好。
井室钢筋帮扎好后，再绑扎踏步，并及时检查踏步的上下，左右间距及外露尺寸，保证位置准确无误后浇注混凝土。
钢筋在场外加工，现场绑扎成型；钢筋的接头采用绑扎接头；钢筋的加工绑扎按有关钢筋混凝土施工技术规程进行。
为了加强井室的整体性，根据设计图纸要求，整个井室的钢筋网一次性绑扎完毕： 井底和井墙的受力钢筋作为整根钢 筋进行加工， 首先给每一根钢筋进行编号， 然后根据图纸设计计算出每一根钢筋 的长度，在加工厂切断弯曲成设计形状， 在井室基坑现场按照放样对照编号进行 绑扎成型。
在管道进入井室入口处对竖向钢筋作切断处理， 设置一环筋， 竖向钢 筋与环筋绑扎成一体。
4）支底板模板，浇筑底板砼：采用钢模板，内刷脱模剂，浇注 C25 S4 砼，顶部沿井墙位置拉毛处理，井底厚度按图集 06MS201执行。
5）支井身模板 （ 见下图 ） ，浇筑井身：使用普通钢模板结合定型模板井身模板支立示意图变形的模板。
模板在使用前内侧均匀涂抹一层脱模剂。
内模板支撑采用对顶支撑， 井室外侧，为保证支撑稳固，将槽帮铲平夯实，然后垫木板块，再用顶丝与模板 对顶支撑。
模板的支撑必须保证牢固可靠， 模板及支撑体系要一边安装一边进行校准及调整，边线、高程、垂直度误差满足质量标准方可进行下道工序。
模板反 面使用 U 型卡卡紧，不得漏卡。
在预埋管的位置以竹胶板取代钢模板 （井室内壁 全部使用钢模），竹胶板的开口尺寸与管外径吻合，外面涂以模普通钢模板 模板使用前必须进行仔细的检查，钢模板要求型号 致，不得使用弯曲、横向方木型"八"字钢模板 井底砼纵向方木横向方木板油，固定好在浇注砼之前要对各预埋件（主要是铸铁踏步）检查确认，混凝土采C25 、用S4 的抗渗砼，在混凝土浇筑过程中不得出现位移变形等现象。
混凝土采用溜槽浇注，插入式振捣器振捣；混凝土浇筑后，覆盖草帘撒水养护。
（6）模板拆除24 小时前需报监理工程师批准，侧模板，在抗压强度达到2.5MPa时，方可拆除，以保证其表面及棱角不致因拆模而受到损坏。
（7）砌筑井内流水槽：采用MU10的页岩砖和M7.5 的砂浆进行砌筑。
流水槽的槽帮高度控制：根据设计图纸，污水井流水槽帮高度与管道顶部齐平；雨水井流水槽帮高度为管道竖向直径的一半。
流水槽内表面用1：2.5 的防水砂浆进行抹面，槽内表面要圆滑顺畅，三通以上检查井的流水槽相交部位要相互圆滑过度。
（8）在井墙的强度达到75%以上时方可吊装砼井盖。
2、预制检查井的施工工艺工艺流程如下：施工准备→基坑开挖→地基处理、垫层施工→井室拼装、连接管道→盖板吊装→流槽施工→井口处理→闭水试验→回填→井盖安装→验收。
（1）施工操作要点a.高程复核测量放线用全站仪进行检查井位和水准仪进行高程复核。
b.检查井底基础施工进行基底处理，按规范进行高程、平整度、地基承载力等项目的检查。
地基承载力特征值符合设计要求（≥ 120kPa）。
垫层注意控制高程和平面位置。
c. 井室拼装、盖板吊装装配式预制检查井吊装使用 16T 汽车吊，各调节拼块之间，垂直方向的接 缝为企口连接，由1:2 防水水泥砂浆或聚氨酯搀和水泥砂浆密封。
安装时注意井 室垂直，注意井室预留口轴线与管道轴线相符合。
盖板安装注意平整， 高程控制 低于路基顶标高。
检查井与管道连接一般采用管顶平接，用 1:2 防水水泥砂浆或聚氨酯搀和 水泥砂浆嵌缝封堵。
具体做法为：在管道伸进井室前，在管道下部 120 度范围内座防水砂浆， 挤压管道使防水砂浆与管道连接密实， 以砂浆外溢为宜。
将管道两侧和上部分别 以防水砂浆填满，插捣防水砂浆，直至完全饱满，最后抹出三角状防水砂浆，宽 度保持在 5-6cm 。
e. 流槽浇筑井室拼装 d.管道与检查井衔井室与盖板拼装流槽采用C15素混凝土现场浇筑或采用M10水泥砂浆砌MU10粉煤灰砖，流槽表面采用20mm厚1：2 防水砂浆分层抹面，抹面应压实，平整顺直。
施工前应先将检查井井基、井墙洗刷干净。
f.闭水试验试验前，管道及检查井外观质量已验收合格，进行闭水试验。
g.沟槽及井室回填砂浆强度达到70%后，方可进行检查井井周回填，回填压实度满足有关要求（如图）。
井周采用中粗砂、石粉或粒径不大于3cm的碎石分层回填，回填时夯实两边填料，每层回填不超过20cm,动作不能过猛，以免挤坏管道接口，而且应尽量沿管对称填筑，该部分的密实度应达到设计及规范要求井周回填要求g. 井口处理井口采用反做法。
回填井室到路基标高后，进行基层施工，这时需用 2 厘米厚钢板覆盖井孔， 钢板与路基持平。
待沥青下面层碾压成型后， 刨除如设计图 的倒梯形圆环状基层料，然后安装井筒及调节环， 浇筑加强井圈至沥青下面层底， 浇筑后表面拉毛。
h. 井盖安装井盖 5、检查井允许偏差应符合下表：检查项目允许偏差 (mm) 检查数量 检查方法 范围 点数 1 平面轴线位置 （ 轴向、垂直轴向 ）15 每座 2 用钢尺量测、经纬仪测量2 结构断面尺寸 ＋ 10， 0 2 用钢尺量测检查井安装就位后，保证高程差控制在 1cm 以内，要及时安装井圈，盖好收规范》（GB50268-20）。
雨水口井深H≥1.2m（红线宽度B≤25m时），井深H≥1.4m （红线宽度B>25m）。
雨水篦、座荷载等级与道路设计荷载等级一致。
雨水口位置安装正确。
进水井篦面必须低于周围路面2厘米，与设计路面均匀顺接，以利进水。
若因道路纵坡调整等原因致使道路最低点发生变化，雨水口必须随之调整至新的最低点或者在最低点增设雨水口。
（1）准备：收水井施工放线宜在顶面基层完成后进行。
按设计要求放出侧石边线，钉好井位桩榷及收水井高程，注意井蓖与道路方向顺直吻合。
（2）按位置及高程人工开槽，井周每侧应大于30cm，以利施工。
计算和控制槽深、槽宽并清平、夯实，注意槽底不应超挖，如有超挖不得用土回填。
可用粒料回填或用加厚基础的方法。
（3）基础：收水井的基础为C15 混凝土厚10cm。
宽度应比砖砌墙身宽5 厘米，砌筑前应将砼表面凿毛。
（4）井墙砌筑：在基础底板上铺砂浆一层（座浆），可砌筑井墙，按图纸做井底并用水泥砂浆抹出坡向支管的泛水。
砌砖应作到井蓖平直，边角整齐，符合图纸尺寸且砖面对齐吻合方可砌筑，上下错缝内外搭接，砌砖砂浆（M10）要饱满，常温砌墙用砖块必须洒水浸湿。
井身墙体砌筑到一定高度随砌随采用1：2 水泥砂浆抹面。
6、闭水试验1、准备工作及原则（1）、准备标准注水观察容器、带球阀镀锌钢管和试验段管做好堵头。
（2）、污水管道必须分段闭水试验合格。
带井闭水水头高度为2m （管顶以上2m）。
根据施工图纸及规范要求，污雨水管道均要求做闭水试验。
2、闭水试验（1）、加水浸管管道两端堵头做好，养护4d 以上达到一定强度后，再向闭水段的检查井内注水。
闭水试验的水位，应为试验段上游管内面以上2m，如井高不足2m时，将水灌至上游井口高度，经检查管子堵头、管道、井身无漏水和严重渗水现象，再浸泡24 小时后进行闭水试验。
2）、试验将水灌至规定的水位，开始记录，对渗水量的测定时间，不少于30 分钟根据井内水面的下降值计算渗透水量，渗水量不超过规定的允许渗水量为合格实测渗水量应按下式计算：式中q——实测渗水量[L/ （min.m ）] ；W——补水量（L）；T——实测渗水观测时间（min）；L——试验管段的长度（m）实测渗水量应小于或等于GB50268—2008表9.3.5 规定的允许渗水量3）、闭水试验必须请监理工程师现场监察，并将结果鉴定确认4）、闭水试验必须于管道埋土前进行。
管道闭水试验允许渗水量管材管径允许渗水量备注钢筋砼管300 21.623Q=m3/24h.km 400 25.00500 27.95600 30.60700 33.00800 35.35900 37.501000 39.521100 41.451200 43.301300 45.001400 46.701500 48.407、质量标准（1）主控项目1）所用的原材料、预制构件的质量应符合国家有关标准的规定和设计要求；检查方法：检查产品质量合格证明书、各项性能检验报告、进场验收记录2）砌筑水泥砂浆强度、结构混凝土强度符合设计要求；检查方法：检查水泥砂浆强度、混凝土抗压强度试块试验报告TL检查数量：每50m3砌体或混凝土每浇筑1 个台班一组试块3）混凝土结构无严重质量缺陷；井室无渗水、水珠现象；检查方法：逐个观察。
（2）一般项目井室的允许偏差1）混凝土无明显一般质量缺陷；井室无明显湿渍现象；检查方法：逐个观察。
2）井内部构造符合设计和水力工艺要求，且部位位置及尺寸正确，无建筑垃圾等杂物；检查井流槽应平顺、圆滑、光洁；3）井室内踏步位置正确、牢固；检查方法：逐个观察，用钢尺量测。
4、主要质量通病预防措施(一)管道渗漏水，闭水试验不合格1.产生原因基础不均匀下沉，管材及其接口施工质量差、闭水段端头封堵不严密、井体施工质量差等原因均可产生漏水现象。
2.防治措施(1)管道基础条件不良将导致管道和基础出现不均匀沉陷，一般造成局部积水，严重时会出现管道断裂或接口开裂。
预防措施是： a.认真按设计要求施工，确保管道基础的强度和稳定性。
当地基地质水文条件不良时，应进行换土改良处治，以提高基槽底部的承载力。
b.如果槽底土壤被扰动或受水浸泡，应先挖除松软土层后和超挖部分用杂砂石或碎石等稳定性好的材料回填密实。
c.地下水位以下开挖土方时，应采取有效措施做好抗槽底部排水降水工作，确保干槽开挖，必要时可在槽坑底预留20cm厚土层，待后续工序施工时随挖随清除。
