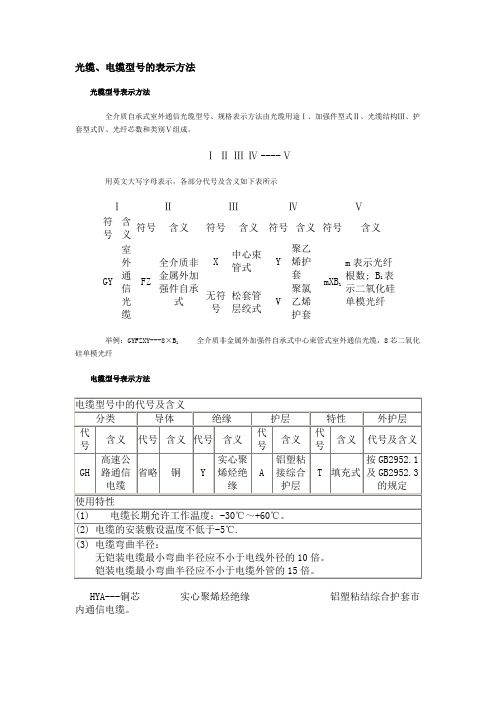

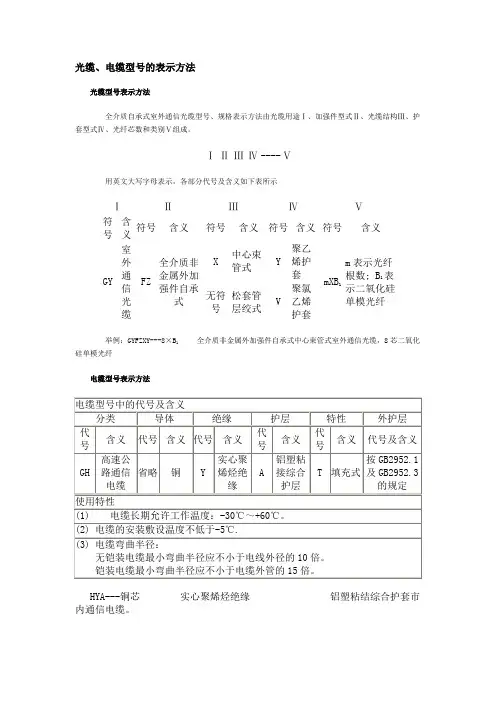

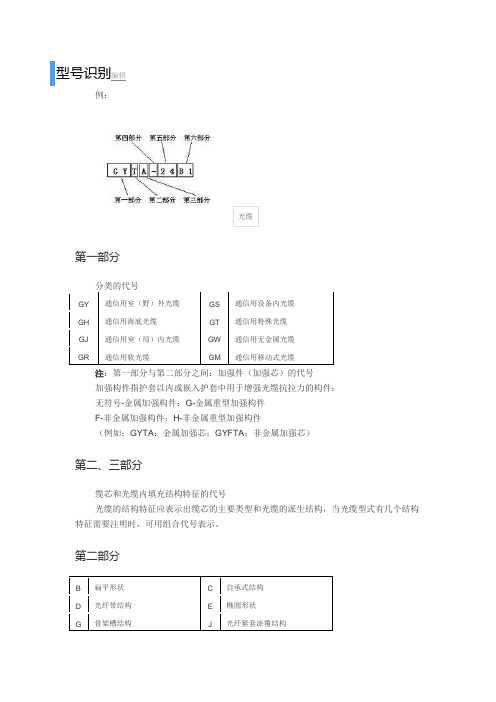

光缆型的表示方法

光缆、电缆型号的表示方法光缆型号表示方法全介质自承式室外通信光缆型号、规格表示方法由光缆用途Ⅰ、加强件型式Ⅱ、光缆结构Ⅲ、护套型式Ⅳ、光纤芯数和类别Ⅴ组成。

Ⅰ ⅡⅢⅣ---- Ⅴ用英文大写字母表示，各部分代号及含义如下表所示ⅠⅡⅢⅣⅤ符号含义符号含义符号含义符号含义符号含义GY 室外通信光缆FZ全介质非金属外加强件自承式X中心束管式Y聚乙烯护套mXB1m表示光纤根数; B1表示二氧化硅单模光纤无符号松套管层绞式V聚氯乙烯护套举例：GYFZXY---8×B1全介质非金属外加强件自承式中心束管式室外通信光缆，8芯二氧化硅单模光纤电缆型号表示方法HYA---铜芯实心聚烯烃绝缘铝塑粘结综合护套市内通信电缆。

HYAT---铜芯实心聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆。

HYPA---铜芯泡沫皮聚烯烃绝缘铝塑粘结综合护套市内通信电缆。

HYPAT---铜芯泡沫皮聚烯烃绝缘填充式铝塑粘结综合护套市内通信电缆。

HYAC---铜芯实心聚烯烃绝缘铝塑粘结综合护套自承式市内通信电缆。

HYA53---铜芯实心聚烯烃绝缘铝塑粘结综合护套单层钢带铠装聚乙烯外护套市内通信电缆。

HYAT53---铜芯实心聚烯烃绝缘填充式铝塑粘结综合护套单层皱纹钢带铠装聚乙烯外护套市内通信电缆。

HYPA53---铜芯泡沫皮聚烯烃绝缘铝塑粘结综合护套单层皱纹钢带铠装聚乙烯外护套市内通信电缆。

HYPAT53---铜芯泡沫皮聚烯烃绝缘填充式铝塑粘结综合护套单层皱纹钢带铠装聚乙烯外护套市内通信电缆。

HYAT33---铜芯聚烯烃绝缘填充式铝塑粘结综合护套单层细钢丝铠装聚乙烯外护套市内通信电缆。

HYAT43---铜芯聚烯烃绝缘填充式铝塑粘结综合护套单层粗钢丝铠装聚乙烯外护套市内通信电缆。

二. 程控交换局用电缆HCJVVP2、 HSCJVVP2：镀锡实心铜线聚氯乙烯绝缘铝带屏蔽聚氯乙烯护套电缆，主要用于数字开关系统装备之间的连接。

HCJVVP2、HCJVV、HSCJVV、HSCJVVP2：镀锡实心铜线铝带屏蔽（或非屏蔽）聚氯乙烯护套，主要用于接线架之间或接线架与分线架之间的连接。

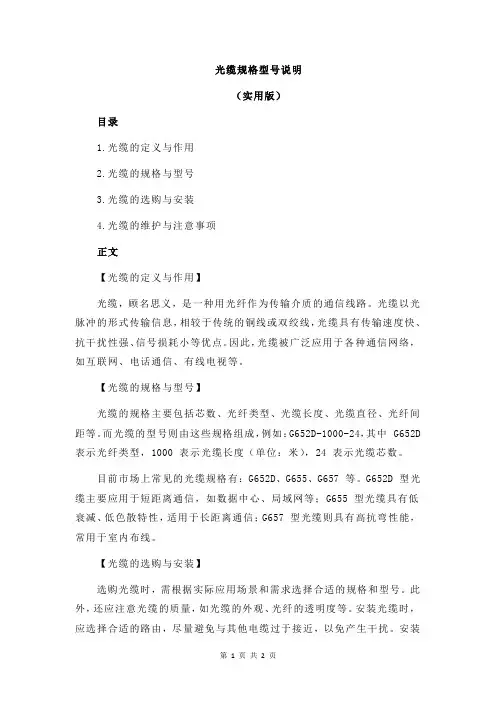

光缆规格型号说明
（实用版）
目录
1.光缆的定义与作用
2.光缆的规格与型号
3.光缆的选购与安装
4.光缆的维护与注意事项
正文
【光缆的定义与作用】
光缆，顾名思义，是一种用光纤作为传输介质的通信线路。

光缆以光脉冲的形式传输信息，相较于传统的铜线或双绞线，光缆具有传输速度快、抗干扰性强、信号损耗小等优点。

因此，光缆被广泛应用于各种通信网络，如互联网、电话通信、有线电视等。

【光缆的规格与型号】
光缆的规格主要包括芯数、光纤类型、光缆长度、光缆直径、光纤间距等。

而光缆的型号则由这些规格组成，例如：G652D-1000-24，其中 G652D 表示光纤类型，1000 表示光缆长度（单位：米），24 表示光缆芯数。

目前市场上常见的光缆规格有：G652D、G655、G657 等。

G652D 型光缆主要应用于短距离通信，如数据中心、局域网等；G655 型光缆具有低衰减、低色散特性，适用于长距离通信；G657 型光缆则具有高抗弯性能，常用于室内布线。

【光缆的选购与安装】
选购光缆时，需根据实际应用场景和需求选择合适的规格和型号。

此外，还应注意光缆的质量，如光缆的外观、光纤的透明度等。

安装光缆时，应选择合适的路由，尽量避免与其他电缆过于接近，以免产生干扰。

安装
过程中需保证光缆的弯曲半径足够大，以免损坏光纤。

【光缆的维护与注意事项】
光缆投入使用后，需要定期进行维护，如检查光缆的连接部位、清洁光缆表面等。

同时，在使用光缆时，应注意避免过度弯曲、拉扯光缆，以免损坏光纤。

光纤跳线FC、SC、ST、MU、LC、MTRJ 这些类型都什么意思光纤是一种将讯息从一端传送到另一端的媒介.是一条玻璃或塑胶纤维,作为让讯息通过的传输媒介。

通常「光纤」与「光缆」两个名词会被混淆.多数光纤在使用前必须由几层保护结构包覆,包覆后的缆线即被称为「光缆」.光纤外层的保护结构可防止周遭环境对光纤的伤害,如水,火,电击等.光缆分为:光纤,缓冲层及披覆.光纤和同轴电缆相似,只是没有网状屏蔽层。

中心是光传播的玻璃芯。

在多模光纤中,芯的直径是15mm~50mm,大致与人的头发的粗细相当。

而单模光纤芯的直径为8mm~10mm。

芯外面包围着一层折射率比芯低的玻璃封套,以使光纤保持在芯内。

再外面的是一层薄的塑料外套,用来保护封套。

光纤通常被扎成束,外面有外壳保护。

纤芯通常是由石英玻璃制成的横截面积很小的双层同心圆柱体,它质地脆,易断裂,因此需要外加一保护层。

光纤的特性由於光纤是一种传输媒介,它可以像一般铜缆线,传送电话通话或电脑数据等资料,所不同的是,光纤传送的是光讯号而非电讯号.因此,光纤具有很多独特的优点.如:宽频宽.低损耗.屏蔽电磁辐射.重量轻.安全性.隐密性.光纤系统的运作你可能知道任何通讯传输的过程包括:编码→传输→解码,当然,光纤系统的传输过程也大致相同.电子讯号输入后,透过传输器将讯号数位编码,成为光讯号,光线透过光纤为媒介,传送到另一端的接受器,接受器再将讯号解码,还原成原先的电子讯号输出.光纤光缆的运用光缆的应用区分,可分为3种:专业用途,一般屋外,一般屋内.在专业用途上包括海底光缆,高压电塔上之空架光缆,核能电厂之抗辐射光缆,化工业之抗腐蚀光缆等.而一般屋内及一般屋外的分类差异,依各型光缆依制造设计时之特质,其所适用之范围各有不同.光缆从屋外至屋内的过程中可分为空架,地下道,直接埋设,管道间铺设,室内用。

光纤的历史1880-AlexandraGrahamBell发明光束通话传输1960-电射及光纤之发明1977-首次实际安装电话光纤网路1978-FORT在法国首次安装其生产之光纤电1990-区域网路及其他短距离传输应用之光纤2000-到屋边光纤=>到桌边光纤光纤的分类光纤主要分以下两大类:1)传输点模数类传输点模数类分单模光纤(Single Mode Fiber)和多模光纤(Multi Mode Fiber)。

光缆的种类及型号光缆是传输光信号的一种重要的通信线缆，用于将光信号从一个地方传输到另一个地方。

根据不同的应用需求和技术要求，光缆有多种不同的种类及型号。

以下是常见的光缆种类及型号的介绍。

1. 单模光缆（Single Mode Fiber，SMF）：单模光缆采用的是一种直径较小的光纤，具有较低的传输损耗和较大的带宽。

它适用于长距离传输和高速传输，如电信、有线电视、数据中心等领域。

常见的单模光缆有G.652D、G.655和G.657- G.652D：G.652D是最常见的单模光缆，适用于大多数的光纤通信应用。

它的波长传输窗口范围为1310nm到1550nm，具有较低的传输损耗。

- G.655：G.655是一种非零色散单模光缆，适用于长距离传输和高速传输。

它的波长传输窗口范围为1525nm到1565nm，具有较大的带宽。

- G.657：G.657是一种用于弯曲应用的折射率变化型单模光缆，适用于需要弯曲或折弯的场景，如Fiber To The Home（FTTH）等。

2. 多模光缆（Multi Mode Fiber，MMF）：多模光缆采用的是直径较大的光纤，允许多个光模式同时传输。

它适用于较短距离传输和较低的传输速率，如局域网、多媒体传输等领域。

常见的多模光缆有OM1、OM2、OM3和OM4-OM1：OM1是最早的多模光缆，适用于传输距离不长且速率较低的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM2：OM2是一种较新的多模光缆，适用于传输距离适中和速率适中的应用。

它的最大传输距离约为550米（1000BASE-SX）。

-OM3：OM3是一种高带宽多模光缆，适用于较长距离传输和较高速率的应用。

它的最大传输距离约为300米（10GBASE-SR）。

-OM4：OM4是一种超高带宽多模光缆，适用于更长距离传输和更高速率的应用。

它的最大传输距离约为400米（10GBASE-SR）。

3.特殊光缆：除了常见的单模光缆和多模光缆，还有一些特殊用途的光缆，用于特定的应用场景。

光缆型命名方法内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）光缆型号命名方法1型号的组成1.1型号组成的内容型号由型式、规格和特殊性能标识（可缺省）三大部分组成。

1.2型号组成的格式化见图1。

型式代号、规格代号和特殊性能标识（可缺省）之间应空一个格。

图1 型号组成的格式2型号的组成内容、代号及含义2.1型式2.1.1 型式的组成和格式型式由五个部分组成，各部分均用代号表示，如图2所示。

其中结构特征指缆芯结构和光缆派生结构特征。

图2 光缆型式的构成2.1.2 分类的代号及含义总则光缆按适用场合分为室外、室内和室内外等几大类，每一大类下面还细分成小类。

当现有分类代号不能满足新型光缆命名需要时，应在相应代号后面增加新字母以方便表达。

加入的数字符应符合下列规定：——应使用一个带下划线的英文字母；——使用的字符应与下面相应的同一大类列出的字符不重复；——应尽量采用与新分类名称相关的词汇的拼音或英文的首字母。

GY——通信用室（野）外光缆GYW——通信用微型室外光缆GYC——通信用气吹布放微型室外光缆GYL——通信用室外路面微槽敷设光缆GYP——通信用室外防鼠啮排水管道光缆室内型GJ——通信用室（局）内光缆GJC——通信用气吹布放微型室内光缆GJX——蝶形引放光缆室内外型GJY——通信用室内外光缆GJYX——室内外蝶形引放光缆其它类型GH——通信用海底光缆GM——通信用移动式光缆GS——通信用设备光缆GT——通信用特殊光缆2.1.3 加强构件的代号及含义加强构件指护套以内或嵌入护套中用于增强光缆抗拉力的构件。

当遇到以下代号不能准确表达光缆的加强构件特征时，应增加新字符以方便表达。

新字符应符合下——应使用一个带下划线的英文字母；——使用的字符应与下面列出的字符不重复；——应尽量采用与新构件特征相关的词汇的拼音或英文的首字母。

加强构件的代号及含义如下：（无符号）——金属加强构件F——非金属加强构件2.1.4 缆芯和光缆的派生结构特征的代号及含义总则光缆结构特征应表示出缆芯的主要结构类型和光缆的派生结构。

光纤字母意义型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。

GYTA-40B，GYTA-18B4光缆规格表示的意义前面是40芯g652光纤单模40B 后面是18芯单模g655 18B4 GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆光缆常用型号及规格GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。

型式由5个部分构成，各部分均用代号表示S是指光纤松套被覆结构；GYSTA有松套结构，而GYTA没有这种结构；光缆型号组成代号含义一分类GY 通信用室外（野外）光缆GM 通信用移动光缆GJ 通信用室（局）内光缆GS 通信用设备用光缆GH 通信用海底光缆GT 通信用特殊光缆二加强构件无金属加强构件F 非金属加强构件G 金属重型加强构件三S 光纤松套被覆结构J 光纤紧套被覆结构D 光纤带结构光缆结构特性无层绞式结构G 骨架槽结构X 缆中心管（被覆）结构T 填充式结构B 扁平结构Z 阻燃C 自承式四护套Y 聚乙烯V 聚氯乙烯F 氟塑料U 聚氨酯E 聚酯弹性体A 铝带－－聚乙烯粘结护层S 钢带－－聚乙烯粘结护层W 夹带钢丝的钢带－－聚乙烯粘结护层L 铝G 钢Q 铅五外护层铠装层0 无铠装2 双钢带3 细圆钢丝4 粗圆钢丝5 皱纹钢带6 双层圆钢丝外被层或护套1 纤维外护套2 聚氯乙烯护套3 聚乙烯护套4 聚乙烯护套加敷尼龙护套5 聚乙烯管六光纤芯数直接由阿拉伯数字写出七光纤类别 A 多模光纤B 单模光纤如：GYTA-12B1为GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆，后面12表示12芯，B表示单模,B1代表G.652类是常规单模光纤。

GYTA-40B，GYTA-18B4光缆规格表示的意义前面是40芯g652光纤单模40B后面是18芯单模g655 18B4GYTA 室外用金属重型加强构件聚乙烯粘结护层铝带屏蔽通信光缆光缆常用型号及规格GYTA单模光缆GYTA光缆的结构是将250µm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。

缆芯的中心是一根金属加强芯，对于某些芯数的光缆来说，金属加强芯外还需挤上一层聚乙烯（PE）。

松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形的缆芯，缆芯内的缝隙充以阻水填充物。

涂塑铝带（APL）纵包后挤制聚乙烯护套成缆。

8、12代表是8芯和12芯B1代表G.652类是常规单模光纤。

光缆的种类及型号光缆是光通信系统中非常重要的组成部分，它用于传输光信号。

根据不同的应用和需求，光缆有不同的种类和型号。

下面将详细介绍几种常见的光缆种类及型号。

1. 单模光缆（Single-mode Fiber Cable，简称SMF）单模光缆适用于长距离、高容量传输。

它具有较小的传输损耗和更高的带宽，能够传输更远的距离。

单模光缆一般采用9/125µm光纤，其中9µm表示纤芯直径，125µm表示包层直径。

2. 多模光缆（Multi-mode Fiber Cable，简称MMF）多模光缆适用于短距离通信，如局域网和数据中心。

它可以携带多条光信号，但传输距离较短。

多模光缆一般采用50/125µm或62.5/125µm光纤，其中50µm或62.5µm表示纤芯直径，125µm表示包层直径。

3. 室内光缆（Indoor Fiber Optic Cable）室内光缆主要用于建筑物内部的光通信，如办公室、工厂和大楼等。

它有较小的直径和柔软的外皮，便于室内布线。

室内光缆根据使用环境和需求不同，可以分为紧缩型、分布式和针型等不同型号。

4. 室外光缆（Outdoor Fiber Optic Cable）室外光缆主要用于户外通信，如光纤到户（FTTH）、城域网等。

室外光缆需要具备耐久性和抗外界环境干扰的特点。

根据外部护套材料的不同，室外光缆可以分为非金属强化成员（Non-metallic Strength Member）和金属强化成员（Metallic Strength Member）两种。

5. 光缆连接线（Fiber Optic Patch Cord）光缆连接线主要用于光设备之间的连接，如交换机、光模块和光纤收发器等。

它由光纤和连接器组成，具有较小的长度和较高的接插次数。

根据连接器类型的不同，光缆连接线可以分为LC、SC、ST、FC等不同型号。
