板卡基础培训

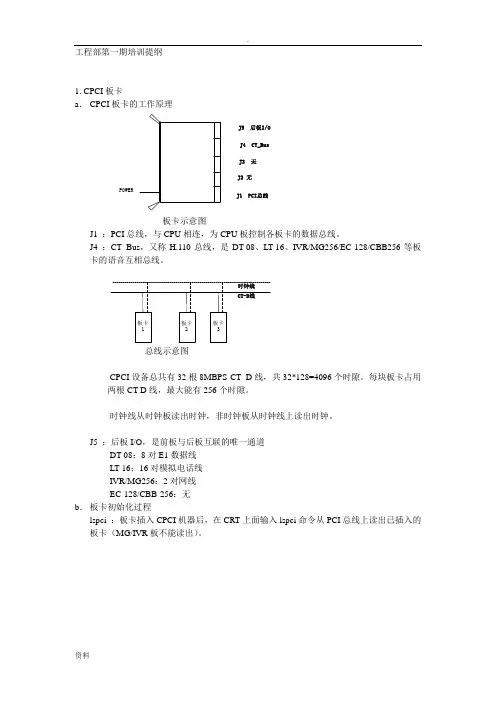

工程部第一期培训提纲1. CPCI板卡a．CPCI板卡的工作原理J4 CT_BusJ3 无J2 无POWERJ1 PCI总线板卡示意图J1 ：PCI总线，与CPU相连，为CPU板控制各板卡的数据总线。

J4 ：CT_Bus，又称H.110总线，是DT-08、LT-16、IVR/MG256/EC-128/CBB256等板卡的语音互相总线。

总线示意图CPCI设备总共有32根8MBPS CT_D线，共32*128=4096个时隙。

每块板卡占用两根CT-D线，最大能有256个时隙。

时钟线从时钟板读出时钟，非时钟板从时钟线上读出时钟。

J5 ：后板I/O，是前板与后板互联的唯一通道DT-08：8对E1数据线LT-16：16对模拟电话线IVR/MG256：2对网线EC-128/CBB-256：无b．板卡初始化过程lspci ：板卡插入CPCI机器后，在CRT上面输入lspci命令从PCI总线上读出已插入的板卡（MG/IVR板不能读出）。

使用lspci命令读出该设备上有5块板卡加载驱动：板卡需要加载驱动后才能正常使用。

把各个板卡相应的驱动程序放在/home/obj目录下；把S99driverbackup程序放到/home目录下；在/home目录下执行命令./ S99driverbackup start 加载驱动。

加载驱动后可用lsmod查看有哪些驱动已经加载（检查板卡驱动是否加载成功）。

使用lsmod查看板卡驱动如果是对单块板卡驱动加载、卸载，可以在/home/obj目录下使用insmod、rmmod命令闭即可。

板卡驱动列表：CBB板CBB.o7号板NO7.o1号板NO1.oISDN板ISDN.oEC板EC.oLT-16板/EM LT16.o修改DT-08板的eprom：在home目录下运行程序./modityeqrom选择板卡进行修改，各个板卡所走信令的编号：0002 3001 表示NO.7信令0003 3001表示ISDN信令0004 3001 表示X.1 信令如：把第一块7号板卡改为ISDN信令，现在板卡1选择0退出修改，1进入修改如：选择1进行修改在Address=输入芯片地址Address=00进行编辑。

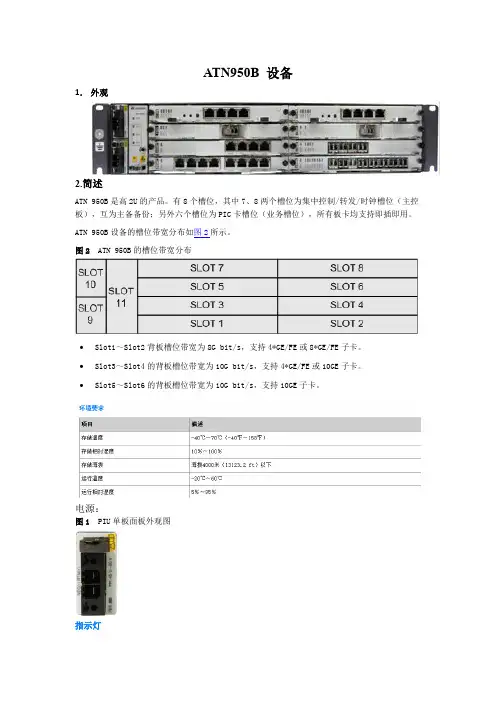

ATN950B 设备1．外观2.简述ATN 950B是高2U的产品。

有8个槽位，其中7、8两个槽位为集中控制/转发/时钟槽位（主控板），互为主备备份；另外六个槽位为PIC卡槽位（业务槽位），所有板卡均支持即插即用。

ATN 950B设备的槽位带宽分布如图2所示。

图2 ATN 950B的槽位带宽分布∙Slot1～Slot2背板槽位带宽为8G bit/s，支持4*GE/FE或8*GE/FE子卡。

∙Slot3～Slot4的背板槽位带宽为10G bit/s，支持4*GE/FE或10GE子卡。

∙Slot5～Slot6的背板槽位带宽为10G bit/s，支持10GE子卡。

电源：图1 PIU单板面板外观图指示灯单板面板上的指示灯有：电源状态指示灯（PWR）－绿色指示灯，绿灯亮表示电源已接入系统风道描述图1 ATN 950B的气流走向风扇面板图FAN单板的面板图如图1所示。

图1 面板外观图主控板面板图图1 AND1CXPA单板面板外观图AND1CXPB单板面板上的指示灯有：∙工作状态指示灯（STAT）－红、绿、橙三色指示灯。

∙程序状态指示灯（PROG）－红、绿双色指示灯。

∙时钟同步指示灯（SYNC）－红、绿双色指示灯。

∙交叉/时钟主备指示灯（ACTX）－绿色指示灯。

∙主控主备指示灯（ACTC）－绿色指示灯。

单板的指示灯名称GE光接口技术指标应急维护应急维护是一种突发性的维护，是指系统或设备发生紧急事故，如突然断电、设备业务中断时，为迅速排除故障、恢复系统或设备的正常运行、尽量挽回或减少事故损失而进行的故障处理措施。

应急维护另外一个作用是在已知的大业务量即将到来之前，给设备维护人员提供应急指导，采取有针对性的预防措施，维持整个系统的正常运行，防止超大业务量导致的系统故障。

对于ATN 950B而言，紧急事故包括以下几类：∙整机异常，导致所有业务中断∙主控板异常，导致所有业务中断∙业务单板异常，导致部分业务中断∙单板接口异常，导致接口上的业务中断紧急事故属于极端情况，一般在紧急事故发生前会有异常告警和日志出现，可以通过查看告警和日志或用户投诉现象确定是否发生紧急事故。

研华插入式IO板卡培训教材初级1、研华插入式IO产品简介。

研华插入式IO卡片，指的是能够插入计算机系统插槽的数据采集板卡。

这种板卡是计算机系统和外部进行数据交换和信息获取的一种渠道，也在现代工业控制现场被大量采用。

下面的内容里，我们将对这种产品进行详细的介绍。

2、插入式IO产品的分类。

研华插入式IO产品（以下简称DAS卡）可以按照不同的分类标准进行，下面我们进行分别介绍。

2.1、按照总线的分类。

研华的DAS卡可以适应目前工业控制用计算机的多种总线形式，具体来说，包括ISA、PCI、CPCI、USB、PC-104等几种，下面我们进行分类介绍。

2.1.1、ISA总线简介。

ISA总线(Industry Standard Architecture:工业标准体系结构）是IBM公司为PC/AT电脑而制定的总线标准，为16位体系结构，只能支持16位的I/O设备，数据传输率大约是8MB/S。

也称为AT标准。

ISA插槽是基于ISA总线（Industrial Standard Architecture，工业标准结构总线）的扩展插槽，其颜色一般为黑色，比PCI接口插槽要长些，位于主板的最下端。

其工作频率为8MHz左右，为16位插槽，最大传输率16MB/sec，可插接显卡，声卡，网卡已及所谓的多功能接口卡等扩展插卡。

其缺点是CPU资源占用太高，数据传输带宽太小，是已经被淘汰的插槽接口。

目前还能在许多老主板上看到ISA插槽，现在新出品的主板上已经几乎看不到ISA插槽的身影了，但也有例外，某些品牌的845E主板甚至875P 主板上都还带有ISA插槽，估计是为了满足某些特殊用户的需求。

接口卡的外观由于IBM-PC./XT/AT系统总线的开放性，全世界的PC机制造商纷纷向IBM 靠拢，从而使IBM-PC系列风靡全球。

为了满足众多PC兼容机厂商的要求，美国电气和电子工程师学会(IEEE)成立了一个委员会，并确定以PC/AT总线为标准，称之为工业标准体系结构ISA(Industry Standard Architecture)，即ISA总线标准。

研华插入式IO板卡培训教材初级1、研华插入式IO产品简介。

研华插入式IO卡片，指的是能够插入计算机系统插槽的数据采集板卡。

这种板卡是计算机系统和外部进行数据交换和信息获取的一种渠道，也在现代工业控制现场被大量采用。

下面的内容里，我们将对这种产品进行详细的介绍。

2、插入式IO产品的分类。

研华插入式IO产品（以下简称DAS卡）可以按照不同的分类标准进行，下面我们进行分别介绍。

2.1、按照总线的分类。

研华的DAS卡可以适应目前工业控制用计算机的多种总线形式，具体来说，包括ISA、PCI、CPCI、USB、PC-104等几种，下面我们进行分类介绍。

2.1.1、ISA总线简介。

ISA总线(Industry Standard Architecture:工业标准体系结构）是IBM公司为PC/AT电脑而制定的总线标准，为16位体系结构，只能支持16位的I/O设备，数据传输率大约是8MB/S。

也称为AT标准。

ISA插槽是基于ISA总线（Industrial Standard Architecture，工业标准结构总线）的扩展插槽，其颜色一般为黑色，比PCI接口插槽要长些，位于主板的最下端。

其工作频率为8MHz左右，为16位插槽，最大传输率16MB/sec，可插接显卡，声卡，网卡已及所谓的多功能接口卡等扩展插卡。

其缺点是CPU资源占用太高，数据传输带宽太小，是已经被淘汰的插槽接口。

目前还能在许多老主板上看到ISA插槽，现在新出品的主板上已经几乎看不到ISA插槽的身影了，但也有例外，某些品牌的845E主板甚至875P 主板上都还带有ISA插槽，估计是为了满足某些特殊用户的需求。

接口卡的外观由于IBM-PC./XT/AT系统总线的开放性，全世界的PC机制造商纷纷向IBM 靠拢，从而使IBM-PC系列风靡全球。

为了满足众多PC兼容机厂商的要求，美国电气和电子工程师学会(IEEE)成立了一个委员会，并确定以PC/AT总线为标准，称之为工业标准体系结构ISA(Industry Standard Architecture)，即ISA总线标准。

板卡基础知识教材杰和科技内部资料翔升产品部2011/7/221.目录2.主板部分 (3)a)主板特点 (3)b)工作原理 (4)c)主板分类 (6)i.按主板芯片分类 (6)ii.按主板结构分类 (7)d)主板的构成 (9)e)芯片部分 (9)f)扩展槽部分 (10)g)对外接口部分 (11)h)选购主板原则 (13)i)常见问题解答 (13)i.主板上南北桥的区别 (13)ii.开机主板鸣叫原因 (14)j)主板驱动 (15)3.显卡部分 (16)a)工作原理 (16)b)基本结构 (17)i.GPU (17)ii.显存 (17)iii.显卡BIOS (18)iv.显卡PCB板 (18)c)显卡分类 (18)i.集成显卡 (18)ii.独立显卡 (19)d)独显接口 (19)i.PCI接口 (19)ii.AGP接口 (20)iii.PCI Express接口 (21)e)双卡技术 (21)i.支持条件 (22)ii.并行工作 (23)f)软件配置 (23)i.DirectX (23)ii.OpenGL (23)g)主要参数 (24)h)显示芯片 (24)i.简介 (24)ii.型号 (25)iii.版本级别 (26)iv.开发代号 (28)v.制造工艺 (28)vi.核心频率 (29)i)显存简介 (29)i.类型 (29)ii.带宽 (30)iii.容量 (30)iv.封装类型 (31)v.速度 (31)vi.频率 (31)j)技术架构 (32)i.流处理器单元 (32)ii.3D API (33)iii.RAMDAC频率和支持最大分辨率 (34)k)散热设备 (34)i.金刚轮散热系统 (36)l)显卡超频 (39)i.简介 (39)ii.超频准备 (40)iii.超频显卡 (40)m)显卡发展简史 (41)i.CGA显卡 (41)ii.MGA/MCGA显卡 (41)iii.VGA接口显卡 (42)iv.3D AGP接口显卡时代 (42)v.PCI Express显卡接口 (45)vi.NVIDIA的崛起 (47)vii.NV/ATI上演铁面双雄 (49)主板部分主板，又叫主机板(mainboard)、系统板(systemboard)或母板(motherboard)；它安装在机箱内，是微型计算机最基本的也是最重要的部件之一。

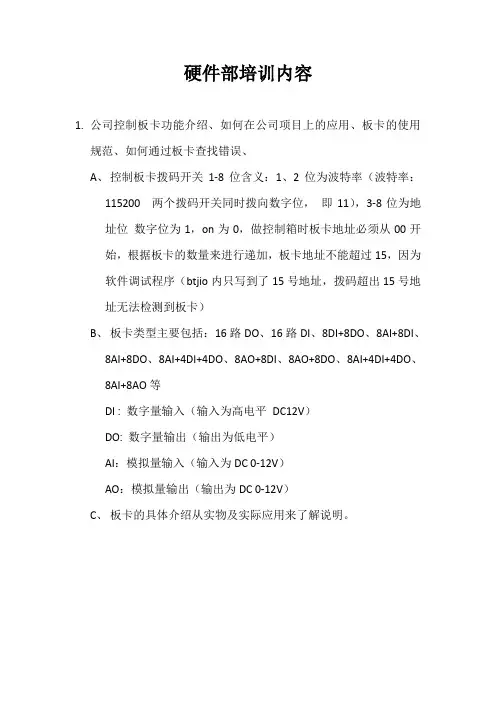

硬件部培训内容1.公司控制板卡功能介绍、如何在公司项目上的应用、板卡的使用规范、如何通过板卡查找错误、A、控制板卡拨码开关1-8位含义：1、2位为波特率（波特率：115200 两个拨码开关同时拨向数字位，即11），3-8位为地址位数字位为1，on为0，做控制箱时板卡地址必须从00开始，根据板卡的数量来进行递加，板卡地址不能超过15，因为软件调试程序（btjio内只写到了15号地址，拨码超出15号地址无法检测到板卡）B、板卡类型主要包括：16路DO、16路DI、8DI+8DO、8AI+8DI、8AI+8DO、8AI+4DI+4DO、8AO+8DI、8AO+8DO、8AI+4DI+4DO、8AI+8AO等DI : 数字量输入（输入为高电平DC12V）DO: 数字量输出（输出为低电平）AI：模拟量输入（输入为DC 0-12V）AO：模拟量输出（输出为DC 0-12V）C、板卡的具体介绍从实物及实际应用来了解说明。

12芯线引脚定义（四）2.日常接线的规范化a、电线功率的计算：电流与导线横截面积成正比的关系,导线横截面积越大,允许通过的电流越大.同时,和导线电阻率有关,电阻率越大,允许通过的电流越小,即和导体的材质有关.具体能通过多大的电流,一般<<电工手册>>中都可查到.运算的公式是:允许通过的电流=(电压*导线横截面积)/(导线电阻率*导线的长度)导线的安全载流量跟它的材质有关，你要知道精确就必须查表。

如果大概的话可以这们估算：铜导线，10平方以下的6-7A/平方。

10到20平方4-5A/平方。

20到50平方3-4A/平方.50平方到350平方1-2A/平方b、连接不同电压等级时的导线选择，AC220V时采用颜色较深的线，如用红线或者黄色线来表示火线、深蓝色线来表示零线、双色线（黄/绿）表示地线，在同一个配电盘上如果有不同等级电压的配线必须以电线的粗细区分，且要遵从高电压粗低电压细的原则。

《板卡培训教材》电子元器件知识一、色环标识二、字母标示误差值三、元器件基础知识1.电阻电阻用字母R表示，电路符号为，在电路中起分压分流作用，参数标示方法有两种：一种是直标法，一种是色环标识法。

(1)电阻的单位换算：1MΩ(兆欧)=103KΩ(千欧)=106(欧)(2)色环标识①普通电阻(四环电阻)阻值:20×102 =2KΩ±5%②五环电阻(精密电阻)阻值：521×103 =521KΩ±1%③直标法（贴片电阻均以此方法标识）阻值：20×103=20KΩ2.电容电容用字母C表示，电路符号：，在电电路中起通交流隔直流的作用，电容一般以直标法标示参数。

⑴电容的换算单位：1F(法拉)=103MF(毫法)=106UF(微法)=109NF(纳法)=1012PF(皮法)⑵标示方法①一般的电容以103Z/104J或1KV102M等标示。

103Z=10×103=10000PF-20%+80%104J=10×104=100000PF±5%=0.1UF±5%1KV102M=10×102=1000PF±20%最大耐压值为1000V电压注：如以上未标明耐压值的均以50V为准。

②电解电容，以100UF\16V/-40+85℃形式标示，容值为100UF，耐压最大为16V，正常工作温度为-40℃/+85℃注：短脚为负极（即本体上有白色“—”号标示的一方）；电解电容以长脚为正极（即本体没有正负号标示的一方）。

3．二极管二极管用字母+ —，二极管具有单向导电性，普通二极管的外型：+我们常见的二极管有以下几种，不同的二极管有不同的作用：+ —+ —+ —+ —普通二极管 稳压二极管 发光二极管 光电二极管4．三极管三极管用字母Q 或T 表示，主要在电路中起放大作用，它有三个电极，分别为：基极（B ）/ 集电极（C ）E ）。

计算机板卡基础部分一、PCI(Peripheral Component Interconnect)一种由英特尔（Intel）公司1991年推出的用于定义局部总线的标准。

此标准允许在计算机内安装多达10个遵从PCI标准的扩展卡。

最早提出的PCI总线工作在33MHz频率之下，传输带宽达到133MB/s(33MHz * 32bit/s)，基本上满足了当时处理器的发展需要。

随着对更高性能的要求，后来又提出把PCI 总线的频率提升到66MHz，传输带宽能达到266MB/s。

1993年又提出了64bit的PCI总线，称为PCI-X，目前广泛采用的是32-bit、33MHz或者32-bit、66MHz的PCI 总线，64bit的PCI-X插槽更多是应用于服务器产品。

从结构上看，PCI是在CPU和原来的系统总线之间插入的一级总线，具体由一个桥接电路实现对这一层的管理，并实现上下之间的接口以协调数据的传送。

管理器提供信号缓冲，能在高时钟频率下保持高性能，适合为显卡，声卡，网卡，MODEM等设备提供连接接口，工作频率为33MHz/66MHz。

PCI总线系统要求有一个PCI控制卡，它必须安装在一个PCI插槽内。

这种插槽是目前主板带有最多数量的插槽类型，在当前流行的台式机主板上，ATX结构的主板一般带有5～6个PCI插槽，而小一点的MATX主板也都带有2～3个PCI插槽。

根据实现方式不同，PCI控制器可以与CPU一次交换32位或64位数据，它允许智能PCI辅助适配器利用一种总线主控技术与CPU并行地执行任务。

PCI允许多路复用技术，即允许一个以上的电子信号同时存在于总线之上。

普通PCI总线带宽一般为133MB/s(在32bit/33Mhz下)或者266MB/s（在32bit/66M hz下）。

对于普通的声卡、百兆网卡、Modem卡等扩展设备一般使用的是133MB/s的传输速率，这种设备的金手指特征一般是与PCI插槽对应（长-短），而对于部分PCI显卡、千兆网卡、磁盘阵列卡、USB2.0或者火线卡等需要较高带宽的PCI设备一般可以使用2 66MB/s的带宽，这种设备的特征是金手指一般是三段式（短-长-短）。

板卡维修基础知识培训教材目录第一章电子元器件基础知识第二章数模电子技术第三章维修常用仪器设备使用方法及维护第四章维修经验总结和积累第一章电子元器件基础知识一、电阻1、电阻的定义及电阻在电路中的应用在电路中能对电流起阻碍作用并且造成能量消耗的导体叫做电阻，通常用字母R表示。
