琼脂糖凝胶电泳完整整理版31页PPT

2、将溶解的琼脂糖（约50℃）倒入制胶模具中，直至厚度为4-6 mm，插 入适当的梳子，在室温下冷却凝固。
3、充分凝固后小心垂直向上拔出梳子，以保证点样孔完好。将凝胶置入电 泳槽中，加0.5TBE电泳缓冲液至液面覆盖凝胶1-2 mm。
（二）点样
用微量取液器（P20）吸取质粒DNA样品2 l于点样板小孔中，再加入8 l TE及1 l的载样缓冲液，混匀后，小心加入点样孔，蓝色样品混合物将沉 入点样孔下部。同时点5 l MarkerⅢ作为分子量标准。
5、必须保证琼脂糖充分完全熔解，否则，会造成电泳图像模糊不清。 6、电泳槽中缓冲液使用次数过多，缓冲能力下降。特别是TAE缓冲液，
一般用2-3次就要更换，TBE缓冲液则可使用10次左右。 7、为了节约成本，没有跑过DNA的凝胶部分可切下来重复利用，但反复
熔化会降低分辨效率，建议时向哪一极移动？ 2、什么是迁移率？影响迁移率的因素有哪些？什么是分辨率？
分辨率与凝胶浓度的关系？ 3、DNA荧光染料的发光原理？ 4、质粒DNA存在哪些构型？其迁移率有何差异？ 5、loading buffer成分是什么？各成分有何作用？
注意：如何判断单酶切是否完全？ 如何判断双酶切是否完全？
质粒DNA三种构型：环状超螺旋、开环和线性。 质粒电泳三条带：超螺旋、开环和复制中间体（即2个没有复制完全的质粒 连在了一起）。 同一种酶切后电泳谱带的规律：从高分子量到低分子量条带亮度逐渐减弱 由于DNA Marker与酶切产物所含成分不同，因此迁移率不一定相同！
不同波长的紫外光
短波紫外光：254nm 中波紫外光：302nm 长波紫外光：365nm
1、为什么分光光度计测定的浓度很高，但电泳检测浓度却很低？
GoldViewI GoldViewII

• 有热可逆性
• 机械强度差，易破碎，浓度 不能太低。
• 易被细菌污染，不易保存， 临用前配制。
• 琼脂糖支持层上的区带易于 扩散，电泳后必须立即固定 染色。
• 与PAGE相比，分子筛作用小， 区带少。
9
ppt课件
琼脂糖凝胶的配置
1. 根据电泳需要，配置合适浓度的电泳及制胶 缓冲液。一般为 1× TAE或0.5×TBE。
注意：用于电泳的缓冲液和用于制胶的缓冲液必须是相 同的。
2. 根据制胶量及凝胶浓度，在加有一定量的电 泳缓冲液的三角锥瓶中，加入准确称量的琼脂 糖粉。
注意：总液体量不宜超过三角锥瓶的50%容量。
3. 在微波炉中加热溶解琼脂糖
注意：必须保证琼脂糖充分完全溶解，否则，会造成电 泳图像模糊不清。加热时如胶液剧烈沸腾发泡，停止加 热。微波炉中加热时间不宜过长。
2) 分子大小相近的DNA带不 增加电泳时间，核准正确的凝胶
易分辨
浓度
DNA带缺失 3) DNA 变性
电泳前请勿高温加热DNA链，以 20mM NaCl Buffer稀释DNA
4) DNA链巨大，常规凝胶电泳 在脉冲凝胶电泳上分析 不合适
31
注意：不要产生气泡，溶液温度太高(>60℃)，会使得水 分过分蒸发，改变凝胶离子浓度，影响电泳效果。
6. 在室温下使胶凝固（大约30 分钟），然后放置 于电泳槽中进行电泳。
注意： 凝胶不立即使用时，用保鲜膜将凝胶包好在4℃ 下保存，或者放在制胶的缓冲液中，一般可保存2～5 天。
11
ppt课件
琼脂糖凝胶缓冲液
电泳前于65℃加热DNA 5分钟，然后 在冰上冷却5分钟
不规则DNA带迁移 2) 电泳条件不合适
电泳电压不超过20V/cm；温度＜30℃； 经常更换电泳缓冲液

❖ 上样量不宜过多，会造成条带的相互挤压；
❖ 如果点样孔多余，将样点到中间，尽量避免边缘 效应 ，中间电场比较均匀 ；
❖ 做胶的缓冲液和跑胶的缓冲液浓度应该一致；
❖ 加样时不要太快，让其自然沉底，均匀分布在电 ห้องสมุดไป่ตู้孔内 ；
❖ 电泳开始时可以采用低电压使其跑出孔后，再调 高电压。
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
琼脂糖凝胶 0.3 0.6 0.7 0.9 1.2 1.5 2.0 浓度（％）
可分辨的线
10~ 7~ 6~ 4~ 3~
性DNA大小 60~5 20~1 0.8 0.7 0.4 0.2 0.1 范围（kb）
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
采用PP管及配件：根据给水设计图配 置好PP管及配 件，用 管件在 管材垂 直角切 断管材 ，边剪 边旋转 ，以保 证切口 面的圆 度，保 持熔接 部位干 净无污 物
❖ 2、 50×TAE电泳缓冲液：称取242gTris碱 （即三羟甲基氨基甲烷， Tris为弱碱，在室 温（25℃）下，它的pKa为8.1；根据缓冲理 论，Tris缓冲液的有效缓冲范围在pH7.0到 9.2之间。Tris碱的水溶液pH在10.5左右，一 般加入盐酸以调节pH值至所需值，即可获得 该pH值的缓冲液。但同时应注意温度对于 Tris的pKa的影响 ）， ，加H2O800ml，待 完全溶解后，加57.1ml冰乙酸， 100ml0.5mol/LEDAT（pH8.0），用H2O定 容至1000ml。临用前用H2O稀释成1×TAE 电泳缓冲液。

六、血浆脂蛋白琼脂糖凝胶电泳
按电泳法分:
按超速离心法分:
乳糜微粒(CM)
乳糜微粒CM ( < 0、96 )
-脂蛋白 (-位) 极低密度脂蛋白VLDL(0、961、006)
前-脂蛋白(2-位) 低密度脂蛋白LDL (1、0191、063) -脂蛋白 (1-位) 高密度脂蛋白HDL(1、0631、21)
进行印迹转移电泳时,要注意缓冲液得离子强度要低,pH要远 离pI,使蛋白质带有较多电荷,一般用稳定性较好得Tris-缓冲体 系。还要注意凝胶与支持膜之间不能有气泡。适当提高电压或 电流可以提高转移速度,但亦会增加热效应,故电压或电流不可过 高。
五、交变脉冲电场凝胶电泳
一般琼脂糖凝胶电泳只能分离小于20kb得DNA。 这就是因为在琼脂糖凝胶中,DNA分子得有效直径超 过凝胶孔径时,在电场作用下,迫使DNA变形挤过筛孔, 而沿着泳动方向伸直,因而分子大小对迁移率影响不 大。如此时改变电场方向,则DNA分子必须改变其构 象,沿新得泳动方向伸直,而转向时间与DNA分子大小 关系极为密切。
D-半乳糖
3,6-脱水-L-半乳糖
琼脂糖链依分子内与分子间氢键及其它力得作 用使其互相盘绕形成绳状琼脂糖束,构成大网孔型凝 胶。
冷却
松散,随机地,盘绕地琼脂糖链
双螺旋结构区域与线性链相链接
淬火
溶胶状态
初级胶
最终得凝胶结构
琼脂糖为电泳支持物进行平板电泳,其优点如下: (1)琼脂糖凝胶电泳操作简单,电泳速度快,样品不需事
按支持物得装置形式不同,区带电泳可为: ➢平板式电泳,支持物水平放置,就是最常用得 电泳方式; ➢垂直板式电泳,聚丙烯酰胺凝胶常做成垂直 板式电泳; ➢垂直柱式电泳,聚丙烯酰胺凝胶盘状电泳即 属于此类; ➢连续液动电泳,首先应用于纸电泳,将滤纸垂 直竖立,两边各放一电极,溶液自顶端向下流, 与电泳方向垂直。

2）琼脂糖呈透明状，无紫外吸收，电泳后的样品可直 接用紫外检测；电泳后区带易染色，样品易洗脱，便 于定量测定。
3）操作简单，电泳速度快，样品不需事先处理就可进 行电泳。
琼脂糖凝胶电泳的应用
用于分子量较大的样品，如大分子核酸、病毒等的电泳分 离。现广泛应用于核酸的研究中。
按相对分子质量大小分离DNA 的凝胶电泳技术，是分析 鉴定基因工程重组DNA 分子的重要实验手段。
是现在通用的许多分子生物学研究方法，如DNA核苷酸 序列分析、限制性内切酶片段分析等的技术基础，受到科 学界的高度重视。
二、试剂与器材
电泳仪
缓冲液 琼脂糖
凝胶槽
梳子
电泳槽
溴酚蓝
取液器
试剂
1、Tris-硼酸-EDTA缓冲液（TBE缓冲液），pH8.3：称取 10.78gTris，5.50g硼酸，0.93g EDTA-Na2溶于去离子水， 定容至1000mL。
图像的实时观测
三、操作方法
1、琼脂糖凝胶液的制备：称1g 琼脂糖，置于三角烧 瓶中，加入100mL TBE缓冲液，瓶口扣上一小烧杯， 加热至微沸，琼脂全部融化。取出摇匀，即为1%琼脂 糖。
注意 要完全融化混匀
2、凝胶板的制备
置水平板于工作台面上，将样品槽模板（梳子）插进水
平板上凹槽内，距一端约0.5cm。梳子底边与水平板表
四、实验结果
打印凝胶电泳图，贴于实验报告上，并对实 验结果进行讨论，分析所测未知DNA的大小。
五、课后研讨题
1、总结本实验操作的关键环节和注意事项。 2、实验所用DNA染料EB具有潜在的致癌性，查阅
资料，查找可替代EB的染料并说明优缺点。 3、查阅资料，举例说明DNA琼脂糖凝胶电泳的应
用和发展。

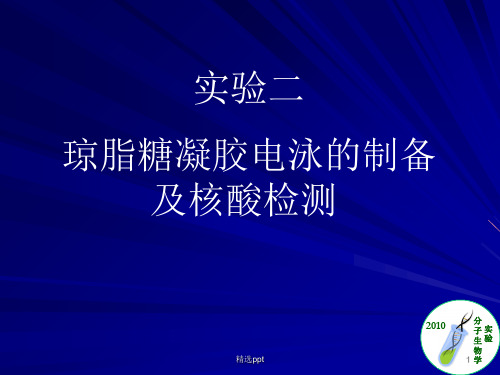

实验二
琼脂糖凝胶电泳的制备 及核酸检测
精选ppt
2010
分 子实 生验
物 1学
带电荷的物质在电场中的趋向运动称为电泳。电泳一 般分为自由界面电泳和区带电泳两大类:自由界面电泳 不需支持物，这类电泳目前已很少使用;而区带电泳则 需用各种类型的物质作为支持物，常用的支持物有滤纸、 醋酸纤维薄膜、非凝胶性支持物、凝胶性支持物及硅胶 -G薄层等，分子生物学领域中最常用的是琼脂糖凝胶 电泳其优点主要在于操作简单、快速、灵敏。
Tris 108g ，硼酸 55g ， EDTA.2H2O 7.44g,
加蒸馏水定容至1000ml ）
EB：5 µl / 100 ml TBE
电泳样品：标准分子量核酸（DL2000）
精选ppt
2010
分 子实 生验
物 9学
四. 操作步骤
（1）制胶（以20 mL为例）
准备： 将制胶板放入制胶槽中，插入适当的梳子，
精选ppt
2010
分 子实 生验
物 7学
2．溴化乙锭（EB）：致癌剂，操作时应戴手套，尽
量减少台面污染。
3．电泳指示剂：核酸电泳常用的指示剂有两种，溴酚
蓝（bromophenol blue, Bb）呈蓝紫色；二甲苯青（
xylene cyanol, Xc）呈蓝色，它携带的电荷量比溴酚蓝
少，在凝胶中的的迁移率比溴酚蓝慢。
泳槽中。
精选ppt
2010
分 子实 生验
物 10 学
（2）点样：用微量移液器取1－2µl载样液，和5 µl质粒混匀 ， 加入点样孔。
（3）电泳：打开电源开关，调节电压至3~5 V/cm(约100－ 120 V), 可见到溴酚蓝条带由负极向正极移动，约25分钟 即可观察结果。
