模块化装配式住宅采暖系统优化与节能降耗分析随着人们生活水平的提高，住宅建筑也变得越来越高档舒适化。
其中，采暖系统是一个关键的环节，直接影响着人们的舒适感受和能源消耗。
为了优化采暖系统，减少能源消耗，提高住宅的能效，本文将介绍一种模块化装配式住宅采暖系统，并对其进行优化与节能分析。
一、模块化装配式住宅采暖系统的概述模块化装配式住宅采暖系统是一个集成化的采暖系统，其由多个模块组成，包括热源模块、供水模块、输配电模块、换热模块、控制模块等。
不同的模块可以根据住宅的实际需求进行组合，实现快速便捷的安装和维护。
此外，模块化装配式住宅采暖系统还具有高效、节能、安全的特点。
1、热源模块热源模块是模块化装配式住宅采暖系统的核心部分，可以提供多种热源，包括燃气锅炉、燃煤锅炉、地源热泵、空气源热泵、太阳能等。
根据不同的热源选择，可以实现多种采暖模式。
2、供水模块供水模块包括水泵、水箱等，可以对采暖系统进行稳定的水流供应。
3、输配电模块输配电模块包括了低压配电设备、电表、线路等，可以实现不同热源设备的电力接入。
4、换热模块换热模块包括了采暖水电池、地暖等，可以实现供热与散热的功能。
5、控制模块控制模块包括了恒温器、电子控制器等，可以对采暖系统进行精确的控制。
二、模块化装配式住宅采暖系统优化模块化装配式住宅采暖系统已经成为了一个先进的技术，但是如何再此基础上进行优化呢？本文将从管道设计、节能技术和智能控制三个方面介绍具体实现方法。
1、管道设计优化管道设计的优化可以减少能源消耗和成本开支。
一方面可以通过采用更加高效的材料，比如加强聚乙烯管、聚氨酯保温管等，来减少管壁的导热系数。
另一方面可以通过减少布管长度、设立综合供热站等措施，优化管道网络，提高系统热效率。
2、节能技术的应用节能技术的应用可以减少能源消耗，提高系统效率。
一方面可以通过选择优质热源设备、全热交换技术、热回收设备等技术手段，提高热源的利用效率；另一方面可以通过采用太阳能热水系统、地源热泵等技术，减少化石能源的使用量。
风冷模块水冷水源热泵分析对比，以及水源热泵地源热泵比较风冷模块、水冷、水源热泵分析对比，以及水源热泵地源热泵比较一、模块式风冷冷（热）水机组风冷模块式热热水机组就是以空气为热（热）源，以水为供冷（热）介质的中央空调机组。
做为冷暖兼用型的一体化设备，风冷模块式热热水机组省略了冷却塔、水泵、锅炉及适当管道系统等许多辅件，系统结构直观，加装空间大，保护管理便利且节约能源，适用于广为。
因此，风冷模块式热热水机组通常适用于于既无供热锅炉，又并无供热管网或其它平衡可信热源，却又建议全年空调的暖通工程，就是设计中优先采用的方案。
主机与风机盘管、空调箱等末端装置所共同组成的集中式、半集中式中央空调系统具备布置有效率、掌控方式多样等特点，尤其适用于于商场、医院、宾馆、工厂、办公大楼等场合采用。
本公司风冷模块式热热水机组配上标准水管USB和单元女团掌控功能，并使机组运转自如。
加装完，接通电源、水路即可采用。
当空调面积多寡而须要多寡主机时，更显露出其便利自如。
1.优点前期设备投资比变频多联（vrv）便宜15%左右。
风冷热泵机组就是以电能做为能源，电能就是中央空调能源利用效率最低的一种能源采用方式；主机加工简单、操作方便，制冷量调节范围大，可是实现有级或无级调节；主机为全金属构件，技术成熟，使用寿命长；风冷模块机组就是以空气为热（热）源，以水为供冷（热）介质的中央空调机组，做为热热源兼用型一体化设备，省去了冷却塔、加热水泵、锅炉及适当管道系统等巨大的附属设备或附件。
系统结构简单，安装空间小，尤其适用于水源缺乏区域。
同时省去了冷却塔冷却水泵和冷却水系统，从而节约了冷却水系统投资和运行费用，无须专用机房，可直接安装在屋顶或室外空间。
风冷模块式机组每个模块均存有两套单一制的工作系统，如果其中一套系统存有故障，不能影响其它系统的正常运转，而且可不停机展开修理，整个空调系统不能受到影响，可靠性弱。
主机集中控制，电脑自动调节每个模块的运行时间，机组的使用寿命长。
多联机、水冷螺杆、风冷模块及水（地）源热泵方案对比2017年03月第一部分方案比较分析一、方案初投资及运行费用对比以下对中央空调方式进行初投资、运行费用方面的比较，见下表：采暖制冷比较项目方式（4万平）方案一多联机系统（4万平）方案二水冷螺杆/风冷模块（4万平）方案三水源热泵/地源热泵初投资（万元）国产760、进口800 国产600进口640/国产600进口640国产640、进口680/国产1240、进口1280夏季运行电费（元/㎡）10 106/5 冬季运行电费（元/㎡）32 /20/18 每年总制冷费（万元）40 4024/20 每年总采暖费（万元）128 /80/72 年维修及保养费（万元）/ 1.5 3 如采用市政热网，其中市政入网费约合30元/m2，合计120万元；建设换热机房需60余万元，另根据《朝阳市物价局关于调整供热价格的通知》的相关规定，非居民供热价格由25.5元/m2调整为30.5元/m2，其中建筑物层高超过3米的，每超高0.3米以内（含0.3米），加价10%，层高超过6米的，由供用热双方根据热负荷情况协商议定加价幅度。
第二部分各种方案优缺点比较本次中央空调性能对比的机型为1．模块式风冷冷水机组；2．VRV变频多联机组；3．地下水式水源热泵式机组；4．满液式螺杆冷水机组。
一、模块式风冷冷（热）水机组风冷模块式冷水机组是以空气为冷源，以水为供冷介质的中央空调机组。
作为制冷型的一体化设备，风冷模块式冷水机组省略了冷却塔、冷却水泵及相应管道系统等许多辅件，系统结构简单，维护管理方便且节约能源，适用广泛。
因此，风冷模块式冷水机组通常适用于大型商场等建筑群体，在拥有供热锅炉、供热管网或其它稳定可靠热源的前提下，以满足建筑夏季制冷的空调暖通工程。
主机与风机盘管、空调箱等末端装置所组成的集中式、半集中式中央空调系统具有布置灵活、控制方式多样等特点。
风冷模块式冷水机组配以标准水管接口和单元组合控制功能，使机组运行自如。
关于地源热泵的知识一．地源热泵的由来"地源热泵"的概念，最早于1912年由瑞士的专家提出，而该技术的提出始于英、美两国。
1946年美国在俄勒冈州的波兰特市中心区建成第一个地源热泵系统。
但是这种能源的利用方式没有引起当时社会各界的广泛注意，无论是在技术、理论上都没有太大的发展。
20世纪50年代，欧洲开始了研究地源热泵的第一次高潮，但由于当时的能源价格低，这种系统并不经济，因而未得到推广。
直到20世纪70年代初世界上出现了第一次能源危机，它才开始受到重视，许多公司开始了地源热泵的研究、生产和安装。
这一时期，欧洲建立了很多水平埋管式土壤源地源热泵，主要用于冬季供暖。
虽然欧洲是世界上发展地源热泵最成熟的地区，但是它也曾因为地源热泵专家不懂安装技术，安装工人又不懂地源热泵原理等因素，致使地源热泵的发展走了一段弯路。
随着科技的进步，关于能源消耗和环境污染的法律制订越来越严格，地源热泵的发展迎来了它的另一次高潮。
欧洲国家以瑞士、瑞典和奥地利等国家为代表，大力推广地源热泵供暖和制冷技术。
政府采取了相应的补贴政策和保护政策，使得地源热泵生产和使用范围迅速扩大。
上世纪80年代后期，地源热泵技术已经趋于成熟，更多的科学家致力于地下系统的研究，努力提高热吸收和热传导效率，同时越来越重视环境的影响问题。
地源热泵生产呈现逐年上升趋势，瑞士和瑞典的年递增率超过10％。
美国的地源热泵生产和推广速度很快，技术产生了飞速的发展，成为世界上地源热泵生产和使用的头号大国。
二．地源热泵的概念地源热泵是利用水源热泵的一种形式，它是利用水与地能（地下水、土壤或地表水）进行冷热交换来作为水源热泵的冷热源，冬季把地能中的热量“取”出来，供给室内采暖，此时地能为“热源”；夏季把室内热量取出来，释放到地下水、土壤或地表水中，此时地能为“冷源”。
三．地源热泵的组成随着空调工业的发展，先进的中央空调系统不断的出现，空调在现代建筑中扮演着越来越重要的角色。
模块化建筑的特点、应用及发展前景一、模块化建筑的特点（一）工厂预制性1、质量可控在模块化建筑中，大部分组件在工厂环境下预制生产。
工厂具有相对稳定的生产条件，如温度、湿度可以被精确控制。
这有助于保证建筑材料在理想的环境下加工和组装，减少因外界环境因素如恶劣天气、施工现场灰尘等对建筑质量造成的影响。
例如，在预制混凝土模块时，精确的模具和稳定的养护条件能够确保混凝土的强度和外观质量达到较高的标准。
工厂生产采用标准化的工艺流程，每一道工序都有严格的质量检测环节。
从原材料的进场检验到组件的成品检测，层层把关。
与传统施工现场相比，这种标准化的生产模式能够更有效地避免人为操作失误，从而提高建筑整体的质量可靠性。
2、生产效率高工厂化的生产模式可以实现大规模的批量生产。
多个相同类型的模块可以在流水线上同时进行生产，生产设备和工人可以持续不断地进行重复操作。
例如，在预制轻钢龙骨模块时，切割、焊接等设备可以按照设定的程序快速、高效地对轻钢材料进行加工，大大缩短了单个模块的生产时间。
预制生产不受施工现场场地和施工顺序的限制。
不同类型的模块可以并行生产，而在施工现场则需要按照一定的施工顺序逐步进行建设，这就使得模块的生产效率远高于传统建筑方式下的现场建造效率。
（二）灵活性与可变性1、空间布局灵活模块化建筑的模块单元具有相对独立的结构和功能。
这些模块可以根据不同的使用需求进行组合和排列。
在住宅建筑中，可以根据家庭人口数量和生活习惯，将卧室、客厅、厨房等模块进行不同的布局。
例如，对于一个大家庭，可以增加卧室模块的数量，而对于单身人士则可以减少卧室模块，增加休闲娱乐模块的面积。
模块之间的连接方式多样且易于调整。
无论是采用螺栓连接、卡槽连接还是其他新型的连接技术，都可以方便地对模块的位置和组合方式进行改变。
这种灵活性使得模块化建筑能够适应不同的场地条件和功能需求，如在商业建筑中，可以根据不同商家的需求快速调整店面的布局和大小。
2、功能可变性随着时间的推移，建筑的功能需求可能会发生变化。

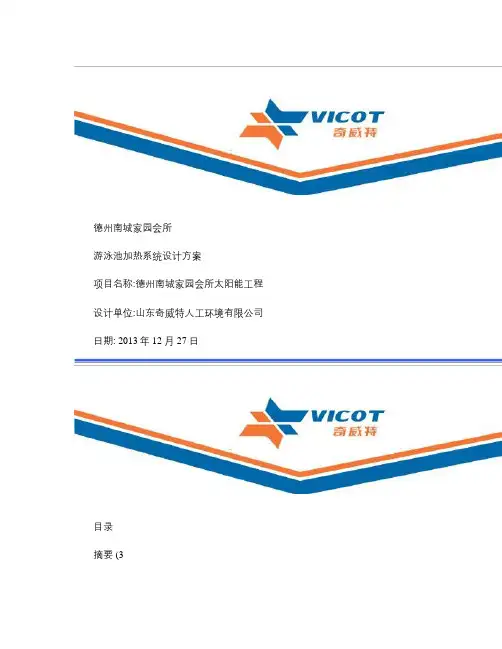

德州南城家园会所游泳池加热系统设计方案项目名称:德州南城家园会所太阳能工程设计单位:山东奇威特人工环境有限公司日期: 2013年12 月 27 日目录摘要 (3第一章工程概况 (4第二章设计思路 (4第四章负荷计算 (6一、游泳池恒温热负荷确定 (6二、淋浴热水热负荷计算 (8第五章系统工作原理图及主要设备参数 (9 第六章经济投资及运行费用分析 (11一.系统报价单如下表: (11二、运行费用分析 (13第七章地源热泵技术背景分析 (13第八章“奇威特”机组技术优势说明 (16地源热泵机组业绩表 (23摘要本方案针对客户需求,采用模块式地源热泵机组+超低温空气源热水机组的方案满足游泳池恒温以及淋浴用水的要求。
本方案初步设计情况如下:1、主要设备:模块式地源热泵1台,超低温空气源热水机组1台;2、投资:总投资45.81万元;3、运行费用:年运行费用为31.58万元。
第一章工程概况1. 工程名称:德州南城家园会所工程;2. 工程地点:德州市;3. 建筑情况:本项目位于德州市,建筑面积为3257.91㎡,地上三层,框架结构;4. 客户需求:淋浴用水25吨/天(最大用水量、游泳池温度保持在28℃-30℃之间;第二章设计思路游泳池系统设计思路:利用一台模块式地源热泵主机加热游泳池中的水,使泳池中的水保持在设定的温度范围内。
淋浴系统设计思路:选择一台超低温空气源热水机组满足游客淋浴用水需求第三章设计依据一、根据甲方要求及甲方提供的图纸。
二、根据国家有关的规范标准:1、地源热泵系统工程技术规范(GB50366-20052、建筑给排水设计规范(GB50015-20033、采暖通风与空气调节设计规范(GB500019-20034、全国民用建筑工程设计技术措施暖通空调·动力(2003年版5、通风与空调工程施工质量验收规范(GB 50243-20026、公共建筑节能设计标准(GB50189-20057、采暖与卫生工程施工及验收规范(GBJ 242-828、奇威特公司产品资料第四章负荷计算该系统热负荷分为两大部分,即游泳池加热热负荷和淋浴热水热负荷。
解决装配式建筑施工中的能源利用问题能源是现代社会发展的基础，然而在装配式建筑施工过程中，能源利用问题成为了一个亟待解决的难题。
装配式建筑是一种新型的建筑方式，它通过模块化构件和工程化制作来提高建筑效率和质量。
然而，由于其特殊性质，传统的能源利用方式无法直接适应装配式建筑的需求。
本文将探讨解决装配式建筑施工中能源利用问题的方法。
一、优化节能设计装配式建筑施工中的能源问题可以从设计环节入手进行优化。
首先要考虑到整个建筑系统中各个组成部分之间的协同作用。
通过对材料选择、构造设计和绝热措施等方面进行全面考虑，有效减少施工过程中所消耗的能源。
1. 选取适宜材料：优先选择具有良好保温性能和低热导率的材料。
比如采用聚苯、岩棉等保温材料来降低热传导损失。
2. 优化构造设计：合理设计结构以减小热桥效应，并增加保温层厚度来提高建筑的保温性能。
同时，结合大面积采光窗户和合理布置外遮阳设施，以最大程度利用自然光和太阳能来降低室内照明和供暖负荷。
3. 加强绝热措施：在墙体、屋顶和地板等关键部位加强绝热措施，如采用双层或多层玻璃窗、外墙保温系统等，提高建筑的整体保温效果。
二、开发可再生能源除了优化节能设计，开发可再生能源也是解决装配式建筑施工中能源利用问题的重要途径。
通过利用自然界的资源来满足建筑物所需的能量，不仅可以减少对传统能源的依赖，还可以降低对环境的影响。
1. 太阳能利用：在装配式建筑设计中引入太阳能集热系统，并将其与空调、供暖等系统相结合。
通过太阳能板和储存设备，将太阳能转换为电力或热能来满足建筑内部的需求。
2. 风力发电：考虑到装配式建筑多为多层楼房，可以在楼顶或附近设置风力发电装置，利用风能来发电。
3. 地源热泵系统：地源热泵系统通过地面的温度差异来提供建筑所需的供暖和制冷。
在装配式建筑中广泛应用这一技术，既保证了舒适的室内环境，又节约了能源开支。
三、智能化控制管理除了优化设计和开发可再生能源外，智能化控制管理也是解决装配式建筑施工中能源利用问题的有效手段。
水源热泵介绍能源和环境问题日益突出，高效使用能源、减少对环境的污染已成为关注的焦点。
水源热泵技术利用地表浅层可再生水热资源进行能量转换，提供可供空调或工艺用冷水、热水。
高效节能——地表浅层水热资源全年温度相对稳定，这种温度特性使得水源热泵空调系统比传统水冷空调系统的运行效率平均高40%，可节省运行费用40%左右。
另外，温度稳定特性使得水源热泵机组运行更加可靠、稳定。
绿色环保——采集地表浅层可再生低位能，通过制冷、制热循环，消耗少量电提升能量品味，可以满足空调用冷（热）水需要，该过程中实现零污染排放，与传统锅炉供暖系统相比，直接改善适用区域的空气质量。
水源热泵系统包括三大类土壤源热泵系统——以土壤的蓄冷量、蓄热量为冷热源，俗称“地源热泵”，水系统通常为垂直埋管或水平埋管式。
地下热源热泵系统——以地下水为冷热源，俗称“水源热泵”，水系统通常为地下水井式。
地表水源热泵系统——以地表水为冷热源，适用于江水、湖水或海水。
工业余热水源热泵系统——以工业余热作为热源，适用于有余热、废热源的工矿企业。
现代莱恩中央空调以节能环保、改善人类环境为己任，致力于发展水源热泵中央空调，并在水源热泵中央空调技术领域保持领先水平。
现代莱恩水源热泵机组以地下水工况为标准设计，执行标准GB/T19409-2003《水源热泵机组》，同时，也适用于土壤源工况和地表水工况。
螺杆式水源热泵机组特点高能效——独特换热器结构设计，多回路冷媒循环系统应用，确保机组在满负荷下高效运转，在部分负荷运转时更加高效，达到国家能效标准一级水平。
一机多用——机组除了可以制冷、制热和提供生活热水（选配）外，还可用于蓄冰，工艺过程加热、冷却。
制冷时可提供7℃冷水，制热时可提供45～50℃热水。
可以为办公楼、商场、宾馆、医院、学校、影剧院、体育场馆、娱乐中心、工矿企业等大中型建筑提供中央空调系统用冷冻水/热水，也可为纺织、化工、食品、电子、科研等行业提供工艺用冷冻水/热水。
麦克维尔模块式热⽔机组特点模块式空⽓源热泵热⽔机组MHA特点概述1.市场定位市场定位1.1.主要推⼴对象建议多以⼤型房地产开发商，分公司经销商和有设计安装经验的⼯程公司等，为热泵热⽔机组的主要推⼴对象。
1.2.概述随着⼈们⽣活⽔平的⽇益提⾼，热⽔已成为⼈们⽇常⽣活⽣产中的⼀项重要⽣活条件。
不管在家⽤的住宅、公寓或别墅，还是在⼯商业建筑如写字楼、酒店或洗浴⾏业等场所，热⽔的需求越来越⼤，⽽如锅炉等传统的热⽔制备设备由于其能耗⼤，污染严重，已经不能满⾜当今节约环保型社会发展的应⽤要求。
空⽓源热泵热⽔机组是⼀项极具开发和应⽤潜⼒的节能、环保新产品，该产品具有出⽔量⼤，出⽔温度稳定，能实现智能⾃动控制等优点，具有很好的应⽤前景。
麦克维尔，秉承四⼗多年全球领先的热泵技术，锐意创新，成功将国际领先的热泵技术应⽤到热⽔供应领域，震撼推出模块式空⽓源热泵热⽔机组，机组具备⾼效节能，双模式运⾏设计，模块化组合，性能稳定可靠等特点，可⼴泛应⽤于酒店、宾馆、别墅、医院、⼯⼚等热⽔应⽤场合，充分彰显麦克维尔科技创新，推动社会节能减排的品牌理念和社会责任。
1.3.热泵热⽔机组适⽤场合热泵热⽔机组适⽤场合1）住宅、公寓、别墅安全：⽔电分离，⽆触电危险，也⽆有害⽓体排放，绝对安全。
舒适：可在楼房、平房、别墅安装中央热⽔系统，⽤户可接多个⽤⽔点，⽔流冲刷⼒⼤，洗澡更舒⼼，轻松在家作SPA。
节能：运⾏费⽤是电热⽔器的1/5，常规太阳能的2/3。
环保：噪声低，⽆废热、废⽔、废⽓排放，缓解城市热岛效应。
多层住宅⾼层公寓别墅2）宾馆、酒店全天运⾏：⼀年四季全天候运⾏正常，不受天⽓变化的影响。
节能：运⾏费⽤是燃⽓锅炉的1/2，是燃油锅炉的1/3。
安装：不受环境限制，不须专⽤机房安装⽅便。
可安装于阳台、楼顶和室外等。
安全：系统通过制冷剂和铜管传递热量制取热⽔，⽔电分离，运⾏安全。
3）休闲、洗浴⾏业直热式设计：制热更快速，只要打开⽔龙头即可产⽣热⽔，⽆需预热，省时省电，有⽔流就有热⽔。
BWHP系列模块式地源热泵机组性能特点一、机组用途广泛●充分利用地表浅层可再生能源，是回收和利用低品位能源的最有效手段●机组在制冷时省却了冷却塔系统，避免了冷却塔的噪音和毒菌污染，制热时省却了锅炉房系统，没有排烟的污染，使环境更加洁净优美●一机多用，既可以制冷用于夏季空调，又可以制热用于冬季空调，应用范围非常广泛●制热工况出水温度可达55℃以上●模块化设计，安装维护简单二、配置优势机组主要配件，均采用国内外知名品牌，以确保机组运行高效可靠。
●压缩机压缩机采用世界知名品牌COPELAND 或DANFOSS涡旋压缩机组。
压缩机为全封闭立式结构，外形小巧美观,体积小、重量轻、压缩机主要部件在一个封闭外壳里，冷剂泄漏量少，耐压强度好。
压缩机采用吸气冷却，无需专门的油冷却装置。
●不锈钢板式换热器换热器采用丹佛斯高效钎焊不锈钢板式换热器，该换热器具有体积小，重量轻，安全无泄露、易清洗、换热效率高等特点。
●减震设计1、机组压缩机的下面设置橡胶减振器，减振效率在85%以上，降低机组振动及系统振动，从而降低机组噪声。
2、机组系统的管道均有管夹固定，避免因机组及系统振动而产生的噪声。
●制冷系统配件：1、机组所用制冷系统配件全部选用名牌厂家的产品，如干燥过滤器、热力膨胀阀、供液电磁阀、断路器、接触器、热继电器，微电脑控制器等均采用国内外名牌厂家的产品，确保机组具有较高的性能水平。
2、机组所有材料经100%检验合格后方可进厂, 确保机组制冷系统工作的高可靠性。
●微电脑控制器微电脑处理模块自动完成机组多项控制和保护功能。
包括有如下内容：* 压缩机频繁起停保护* 吸气压力过低保护* 排气压力过高保护* 电机过热保护* 水不流动保护* 防止结冰保护* 冷水出水温度过低保护* 热水出水温度过高保护* 温度传感器故障保护控制器可以实时检测机组的运行状态，一旦发现故障就会自动关闭系统，以保护机组的安全，同时显示相应的故障代码及发生的时间。
模块式地源热泵技术性能描述一、产品概述
VWMN系列模块式地源热泵是山东威特人工环境有限公司广大科研人员集多年地源热泵机组以及模块化产品的设计、生产经验，结合最新科技发展而潜心研究、精心开发的新一代地源热泵产品。
它可广泛地应用在办公楼、宾馆、医院、娱乐场所、厂房、住宅等各个舒适性中央空调系统中。
该产品紧随时代发展潮流，秉承“高效、可靠、节能、环保”的设计理念，成为提供给用户的更新颖、更经济的优秀产品。
二、奇威特产品特点
模块式地源热泵与常规整体型地源热泵的能效对比：
●封闭式结构设计，杜绝了制冷系统及电气系统遭破坏的安全隐患。
采用目前最先进的DAE/DAC高效传热管，传热表面的多
头螺旋细肋以及螺旋形突起，使换热系数大幅度提高；
独特的换热器结构设计，最佳铜管配列方式以及精确的
冷媒控制技术，使得传热效率大大提高。
●压缩机和制冷配件全部选用世界著名品牌产品，确保机组达到极佳的性能水平。
先进的微电脑控制系统，具备全自动控制功能，设有高低压、过载、欠压、缺相、低温等保护项目，并具有外部水泵连锁功能，实现故障显示并报警。
根据制冷、制热的切换方法，VWMN 型模块式地源热泵分为外部切换型和内部切换型两大
系列，方便用户选择。
三、奇威特产品部件特点
1．采用知名品牌全封闭涡旋
2．自制套管换热器，传热系统数高
我公司自制的套管式换热器，具有如下优点：
① 传热系数高: 采用目前最先进的DAE/DAC 高效传热管，传热表面的多头螺旋细肋以及螺旋形突起，使换热系数大幅度提高；
② 流动阻力小: 由于提高传热能力主要是依靠流体的场
能破坏边界层，因而流速并不很高，在相同的阻力损失的情况下，具有更高的传热系数。
③ 不易结垢: 高效传热管在工作过程中，受工质温差的影响，使其产生小量的轴向变形，同时管内外的曲率也发
生频繁的微变，由于垢层和波节管的线膨胀系数相差很大，使管壁的垢层脱落。
④ 保留了传统管式换热器的耐高温、高压等特点。
⑤ 独特的换热器结构设计，最佳铜管配列方式以及精确的冷媒控制技术，使得传热效率大大提高。
模块式地源热泵采用全封闭涡旋式压缩机，该压缩机具有如下优势：
① 部件少（约为活塞式压缩机的1/3），结构简单、易损件少、可靠性高、寿命长；
② 压缩机吸排气均匀连续，排气温度低，振动小，对湿压缩不敏感，抗液击能力强； ③ 机组能效比高，可靠性高。
3、匹配名牌制冷系统配件：
①机组所用制冷系统配件全部选用名牌厂家的
产品，如干燥过滤器、外平衡式热力膨胀阀、高、低压力
控制器、排气温度控制器等均采用世界一流的名牌厂家的
产品，确保机组具有较高的性能水平。
②机组所有材料经100%检验合格后方可进厂, 确
保机组制冷系统工作的高可靠性。
四、制冷及制热示意图
●制冷示意图
夏季制冷时，地源热泵机组吸取室内热量，室内温度降低，热量通过井水系统散放至地下，井水吸收热量温度升高后回灌地下。
●制热示意图
冬季制热时，地源热泵机组吸取井水中的热量，通过末端系统向室内提供热量，井水被吸取热量温度降低后回灌地下。
五、可选配置
VWMN型模块式地源热泵可以提供如下丰富的选择配置
1.带热回收功能
2.低噪音型
3.软启动
4.PLC控制器
5.木质包装箱
6.R407c制冷剂
7.R134a制冷剂
8.R410a制冷剂
9.水侧2.0MPa承压能力
10.橡胶减振器
11.弹簧减震器
12.远程控制柜
六、奇威特产品设计、检验、制造标准
1、GB/T18430.1-2001《蒸汽压缩循环冷水(热泵)机组工商业用和类似用途的冷水(热泵)机组》
2、GB10870-2001 《容积式冷水机组性能试验方法》
3、JB 8654-1997 《容积式和离心式冷水（热泵）机组、安全要求》
4、JB/T 4329-1997 《容积式冷水（热泵）机组》
5、JB 8655-1997 《单元式空气调节机安全要求》
6、JB/T6906-1993 《喷油螺杆式单级制冷压缩机》
7、JB/T5730-2003 《制冷装置用压力容器》
8、JB/T7659.4-1995《氟利昂制冷装置用干式蒸发器》
山东奇威特人工环境有限公司。
