温度测量仪表

化工厂仪表分类
化工厂仪表主要分为以下几类：
1. 温度测量仪表：主要有液体膨胀式温度计、固体膨胀式温度计（双金属温度计）、压力式温度计和热电阻温度计等。

这些仪表可用于测量化工生产过程中的温度参数和变化情况。

2. 压力测量仪表：主要用于测量压力、液位等参数，包括压力表、压力变送器、压力开关等。

3. 流量测量仪表：用于测量流体的流量，如流量计、流量开关等。

4. 物位测量仪表：用于测量液体、固体物料的液位或料位，如液位计、料位计等。

5. 气体分析仪表：用于测量气体成分和浓度，如气体分析仪、气相色谱仪等。

6. 调节阀和执行机构：调节阀是化工厂自动化控制系统中非常重要的组成部分，用于控制各种工艺参数，如温度、压力、流量等；执行机构则用于驱动调节阀等设备。

这些仪表在化工厂中起着至关重要的作用，可以全面监测化工生产期间的温度、压力、流量等参数，生成相关检测数据，再通过调节温度等参数对整个生产过程进行有效控制。

温度检测仪表工作原理嗨，小伙伴们！今天咱们来唠唠温度检测仪表这个超有趣的东西的工作原理呀。

你看啊，温度检测仪表就像是一个小小的温度侦探呢。

最常见的一种温度检测仪表是利用热胀冷缩的原理来工作的。

比如说温度计，里面装着水银或者酒精之类的液体。

当温度升高的时候，这些液体就像是被叫醒的小懒虫，开始活跃起来，体积就膨胀啦，然后就顺着那个细细的玻璃管往上爬。

就像我们人在暖和的环境里会伸懒腰一样，它们也在伸展自己的身体呢。

温度越高，它们就爬得越高，这样我们就能从玻璃管上的刻度读出温度是多少啦。

还有一种是双金属温度计哦。

这就更有趣啦。

它里面有两种不同的金属片紧紧地贴在一起。

这两种金属就像两个性格不太一样的小伙伴，一种金属对温度变化比较敏感，另一种相对迟钝一点。

当温度发生变化的时候，敏感的那个金属就会比迟钝的那个膨胀或者收缩得更多，这样它们两个就会弯曲啦。

就好像两个小伙伴意见不合，一个想往左走，一个想往右走，然后就把身体弯向一边了。

通过这个弯曲的程度，就能知道温度是多少了呢。

再来说说热电偶温度计吧。

这可是个很神奇的东西呢。

它有两种不同的金属材料，一端连接在一起。

当这个连接点的温度和另一端的温度不一样的时候，就会产生一个小小的电压。

你可以把它想象成是两个地方的温差在这两种金属之间产生了一种特殊的“电流小情绪”。

这个电压的大小和温度差是有关系的。

我们只要测量出这个电压，就能算出温度啦。

就像是根据一个人的表情来猜他的心情一样，根据这个电压就能知道温度的情况啦。

热电阻温度计也很厉害呢。

它是利用金属或者半导体的电阻随温度变化而变化的特性。

比如说，有一种金属，温度升高的时候，它内部的原子就像是在开派对一样，变得更加活跃，电子在里面跑来跑去就没那么顺畅了，电阻就增大了。

通过测量这个电阻的变化，就能知道温度的变化啦。

就像我们看一群小动物的活动状态来判断周围的环境是不是变热或者变冷了呢。

这些温度检测仪表在我们的生活里可都是大功臣呢。

温度仪表的种类温度仪表是用来测量温度的仪器，根据测量原理和使用范围的不同，可以分为多种种类。

下面将介绍几种常见的温度仪表。

1. 水银温度计水银温度计是一种常见且经典的温度测量仪表。

它通过测量物体的温度对应的液体膨胀或收缩来判断温度的高低。

水银温度计的工作原理是利用物质在温度变化时的膨胀或收缩特性来测量温度。

水银温度计具有测量范围广、精度高、稳定可靠等优点，但由于其中含有有毒的水银，存在一定的环境污染风险。

2. 热电偶温度计热电偶温度计是一种基于热电效应测量温度的仪表。

它由两种不同金属的导线组成，当两种金属的接触点处于不同温度时，会产生电动势，通过测量电动势的大小来确定温度。

热电偶温度计具有响应速度快、测量范围广、抗干扰能力强等优点，被广泛应用于工业控制和科学实验中。

3. 红外线温度计红外线温度计是一种非接触式测温仪表，它通过接收物体发出的红外线辐射，转换为温度信号进行测量。

红外线温度计适用于高温、难以接触或不允许接触的场合，具有测量速度快、操作简便、不受物体颜色影响等优点。

它被广泛应用于工业生产、食品安全、医疗卫生等领域。

4. 热电阻温度计热电阻温度计利用金属导线在温度变化时电阻值的变化来测量温度。

常用的热电阻材料有铂金（Pt100）和镍铬合金（NiCr）。

热电阻温度计具有精度高、稳定性好、线性度好等特点，广泛应用于实验室、工业自动化控制等领域。

5. 温湿度计温湿度计是一种可以同时测量温度和湿度的仪表。

它常用于测量室内的温湿度，广泛应用于气象观测、农业、工业生产等领域。

温湿度计可以根据不同的需求选择不同的传感器，如电阻式、电容式、半导体式等，以满足不同场合的测量要求。

总结起来，温度仪表的种类多种多样，每种仪表都有其独特的测量原理和应用范围。

在选择和使用温度仪表时，要根据具体的测量要求和环境条件来进行合理的选择，以确保测量结果的准确性和可靠性。

同时，使用温度仪表时要注意保养和校准，以保证其长期稳定的工作性能。

温度监测仪表的原理与应用1. 介绍温度监测仪表是一种用于测量和显示温度的设备，广泛应用于各个行业和领域。

它采用不同的原理和技术来实现温度的测量和监测，以满足各种应用的需求。

本文将介绍温度监测仪表常用的原理和应用。

2. 温度测量原理温度监测仪表使用不同的原理来测量温度，以下是一些常见的温度测量原理：2.1 热敏电阻测温原理热敏电阻是一种电阻随温度变化的器件，温度升高时电阻值减小，反之电阻值增大。

热敏电阻常用的材料有铂、镍、铜等。

温度监测仪表使用热敏电阻来测量温度，通过测量热敏电阻的电阻值来确定温度。

2.2 热电偶测温原理热电偶是由两种不同金属组成的电偶极，当两端温度不同时，产生热电势。

热电偶测温原理是基于热电势与温度之间的关系。

温度监测仪表通过测量热电偶的热电势来确定温度。

2.3 红外测温原理红外测温是利用物体本身的红外辐射来测量其表面温度的原理。

温度监测仪表使用红外传感器来接收和转换物体的红外辐射，通过计算红外辐射的强度和频率来确定温度。

2.4 热电阻测温原理热电阻是一种电阻随温度变化的器件，其电阻随温度呈线性变化。

温度监测仪表使用热电阻来测量温度，通过测量热电阻的电阻值来确定温度。

3. 温度监测仪表的应用温度监测仪表在各个行业和领域都有广泛的应用，以下是一些常见的应用场景：3.1 工业自动化在工业领域，温度监测仪表广泛应用于各种自动化设备中，如锅炉、炉温控制系统、化工生产过程中的温度监测等。

通过监测和控制温度，可以确保工业生产过程的稳定性和安全性。

3.2 环境监测温度监测仪表在环境监测中起着重要作用，可以用于监测室内外温度，以及地表温度、水温等。

这些数据对于气候研究、气象预测和环境保护等方面都有重要意义。

3.3 医疗行业在医疗行业中，温度监测仪表用于测量人体的体温、环境温度等。

它在医院、实验室和家庭中都有广泛的应用，可以帮助医生和护士监测患者的体温，及时识别异常情况。

3.4 农业领域在农业领域，温度监测仪表可以用于监测土壤温度、养殖环境温度等。

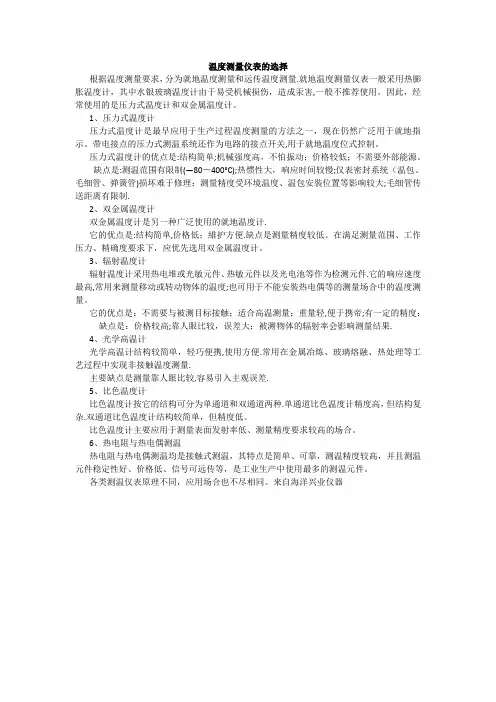

温度测量仪表的选择根据温度测量要求，分为就地温度测量和远传温度测量.就地温度测量仅表一般采用热膨胀温度计，其中水银玻璃温度计由于易受机械损伤，造成汞害,一般不推荐使用。

因此，经常使用的是压力式温度计和双金属温度计。

1、压力式温度计压力式温度计是最早应用于生产过程温度测量的方法之一，现在仍然广泛用于就地指示。

带电接点的压力式测温系统还作为电路的接点开关,用于就地温度位式控制。

压力式温度计的优点是:结构简单;机械强度高，不怕振动；价格较低；不需要外部能源。

缺点是:测温范围有限制(—80〜400°C);热惯性大，响应时间较慢;仅表密封系统（温包、毛细管、弹簧管)损坏难于修理；测量精度受环境温度、温包安裝位置等影响较大;毛细管传送距离有限制.2、双金属温度计双金属温度计是另一种广泛使用的就地温度计.它的优点是:结构简单,价格低；維护方便.缺点是测量精度较低。

在满足测量范围、工作压力、精确度要求下，应优先选用双金属温度计。

3、辐射温度计辐射温度计采用热电堆或光敏元件、热敏元件以及光电池等作为检测元件.它的响应速度最高,常用来测量移动或转动物体的温度;也可用于不能安裝热电偶等的测量场合中的温度测量。

它的优点是：不需要与被测目标接触；适合高温测量；重量轻,便于携帝;有一定的精度；缺点是：价格较高;靠人眼比较，误差大；被测物体的辐射率会影响测量结果.4、光学高温计光学高温计结构较简单，轻巧便携,使用方便.常用在金属冶炼、玻璃熔融、热处理等工艺过程中实现非接触温度测量.主要缺点是测量靠人眼比较,容易引入主观误差.5、比色温度计比色温度计按它的结构可分为单通道和双通道两种.单通道比色温度计精度高，但结构复杂.双通道比色温度计结构较简单，但精度低。

比色温度计主要应用于测量表面发射率低、测量精度要求较高的场合。

6、热电阻与热电偶测温热电阻与热电偶测温均是接触式测温，其特点是简单、可靠，测温精度较高，并且测温元件稳定性好、价格低、信号可远传等，是工业生产中使用最多的测温元件。

钢厂常用仪表介绍钢厂是大型工业生产设施，涉及到复杂的工艺流程和设备运行监控，因此会使用到多种仪表以确保生产过程的安全、稳定和高效。

以下是一些钢厂中常用的仪表类型：1.温度测量仪表：1)热电偶：用于测量高温区域如炉膛内部的温度，例如S型、K型热电偶。

2)红外测温仪：非接触式测量钢坯或钢材表面温度。

2.压力测量仪表：1)压力变送器：监测高炉、转炉、连铸机等设备中的气体、液体压力，包括差压变送器（用于流量计算）、绝对压力变送器等。

2)压力表：直观显示各部位的压力值。

3.流量测量仪表：1)电磁流量计：测量冷却水、煤气等流体流量。

2)超声波流量计：无阻碍地测量管道内流体流量。

3)涡街流量计、孔板流量计：用于空气、蒸汽、水以及其他流体的流量测量。

4.物位测量仪表：1)雷达液位计：用于储罐、炉内的液位检测。

2)超声波液位计：通过发射超声波并接收回波来判断容器内物料的高度。

3)浮球液位计：利用浮力原理检测液体高度。

5.分析仪表：1)气体分析仪：监测燃烧废气成分，如氧含量分析仪、一氧化碳分析仪、二氧化硫分析仪等。

2)炉渣或金属样品成分分析仪：快速分析炉渣碱度、钢水成分等。

6.电参数测量仪表：1)电流表、电压表：监测电力系统中的电流、电压数值，确保电气设备正常工作。

2)功率因数表、电能表：计量能源消耗及效率。

7.安全仪表系统(SIS)组件：1)可编程逻辑控制器(PLC)与分布式控制系统(DCS)：用于整个生产线的数据采集、控制和报警处理。

2)安全开关、急停按钮、火焰探测器等：确保操作安全。

8.振动、磨损监测仪表：机械设备状态监测仪：实时监测风机、电机、泵等关键设备的振动情况，预防机械故障。

以上列举的是一些典型的钢厂常用仪表，实际应用中根据具体生产工艺和设备需求，可能会用到更多类型的仪表以及集成化程度更高的自动化控制系统。

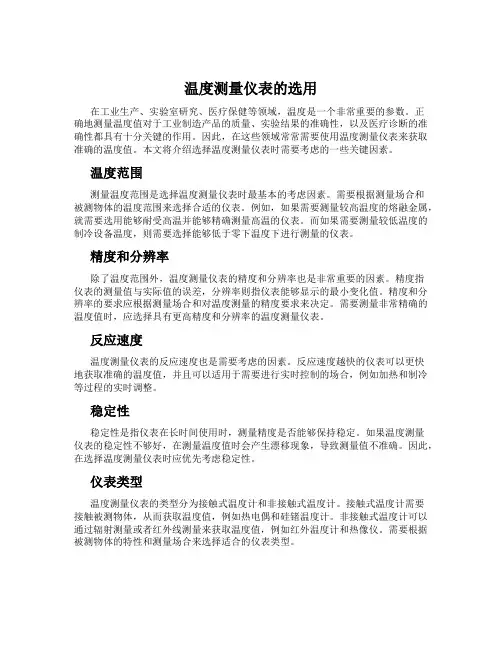

温度测量仪表的选用在工业生产、实验室研究、医疗保健等领域，温度是一个非常重要的参数。

正确地测量温度值对于工业制造产品的质量、实验结果的准确性，以及医疗诊断的准确性都具有十分关键的作用。

因此，在这些领域常常需要使用温度测量仪表来获取准确的温度值。

本文将介绍选择温度测量仪表时需要考虑的一些关键因素。

温度范围测量温度范围是选择温度测量仪表时最基本的考虑因素。

需要根据测量场合和被测物体的温度范围来选择合适的仪表。

例如，如果需要测量较高温度的熔融金属，就需要选用能够耐受高温并能够精确测量高温的仪表。

而如果需要测量较低温度的制冷设备温度，则需要选择能够低于零下温度下进行测量的仪表。

精度和分辨率除了温度范围外，温度测量仪表的精度和分辨率也是非常重要的因素。

精度指仪表的测量值与实际值的误差，分辨率则指仪表能够显示的最小变化值。

精度和分辨率的要求应根据测量场合和对温度测量的精度要求来决定。

需要测量非常精确的温度值时，应选择具有更高精度和分辨率的温度测量仪表。

反应速度温度测量仪表的反应速度也是需要考虑的因素。

反应速度越快的仪表可以更快地获取准确的温度值，并且可以适用于需要进行实时控制的场合，例如加热和制冷等过程的实时调整。

稳定性稳定性是指仪表在长时间使用时，测量精度是否能够保持稳定。

如果温度测量仪表的稳定性不够好，在测量温度值时会产生漂移现象，导致测量值不准确。

因此，在选择温度测量仪表时应优先考虑稳定性。

仪表类型温度测量仪表的类型分为接触式温度计和非接触式温度计。

接触式温度计需要接触被测物体，从而获取温度值，例如热电偶和硅锗温度计。

非接触式温度计可以通过辐射测量或者红外线测量来获取温度值，例如红外温度计和热像仪。

需要根据被测物体的特性和测量场合来选择适合的仪表类型。

结论在选择温度测量仪表时，需要考虑温度范围、精度和分辨率、反应速度、稳定性和仪表类型等因素。

正确选择合适的温度测量仪表，可以帮助我们更加准确地获取温度值并实现精确的实验、制造和诊断等操作。

温度仪表类型的判断及接线一、温度测量仪表的构成一般的温度测量仪表都有检测和显示两个部分。

在简单的温度测量仪表中，这两部分是连成一体的，如水银温度计；在较复杂的仪表中则分成两个独立的部分，中间用导线联接，如热电偶或热电阻是检测部分，而与之相配的指示和记录仪表是显示部分。

二、温度测量仪表的分类按测量方式，温度测量仪表可分为接触式和非接触式两大类。

按接触式温度测量仪表一般有热电偶、热电阻、双金属温度计等，非接触式一般有远红外测温仪等。

具体分类如下：1、热膨胀式温度计是利用液体、气体或固体热胀冷缩的性质测量温度。

分为液体膨胀式温度计和固体膨胀式温度计两大类。

（1）、玻璃管液体温度计测温仪表接触式非接触式膨胀式压力表式热电阻式： 热电偶式： Pt10、Pt100B 、S 、K 、E 、T 液体膨胀式： 固体膨胀式： 水银温度计双金属温度计光学高温计 辐射高温计 比色高温计玻璃管液位温度计1—玻璃温包；2—毛细管；3—刻度标尺组成：主要由玻璃温包、毛细管、工作液体和刻度标尺等组成。

工作液：一般采用水银和酒精作为工作液，其中水银与其它液体相比有许多优点，如不粘附玻璃、不易氧化、测量温度高、容易提纯、线性较好、准确度高。

应用:玻璃管液体温度计是应用最广泛的一种温度计，其结构简单、使用方便、准确度高、价格低廉。

按用途分类，可分为工业、标准和实验室用三种。

标准玻璃温度计是成套供应的，可以作为检定其他温度计用，准确度可达0.05 ~ 0.1摄氏度；工业用玻璃温度计为了避免使用是被碰碎，在玻璃管外通常由金属保护套管，仅露出标尺部分，供操作人员读数。

实验室用的玻璃管温度计的形式和标准的相仿，准确度也较高。

（2）双金属温度计双金属温度计1-表玻璃；2-指针；3-刻度盘；4-表壳；5-安装压帽；6-金属保护管；7-指针轴；8-双金属螺旋；9-固定端双金属片是由两种膨胀系数不同的金属薄片叠焊在一起制成的测温元件。

利用两种膨胀系数不同的金属元件的膨胀差异测量温度。
