IO电压与核电压上下电顺序

  • 格式：doc
  • 大小：62.00 KB
  • 文档页数：1

在上电过程中，如果内核先获得供电，周围没有得到供电，这时对芯片不会产生损坏，只是没有输入输出而已，但是如果周边I/O 接口先得到供电，内核后得到供电，则有可能会导致DSP 和外围引脚同时作为输出端，此时如果双方输出的值是相反的，那么两输出端就会因反向驱动可能出现大电流，从而影响器件的寿命，甚至损坏器件。

同样在掉电时，如果内核先掉电，也有可能出现大电流，因此一般要求CPU内核电源先于I/O电源上电，后于I/O 电源掉电。

但CPU内核电源与I/O电源供电时间相差不能太长（一般不能大于1 秒，否则也会影响器件的寿命或损坏器件）
总结：核电压要先于I/O管脚上电, 后于I/O 管脚下电。

关于IO power 和core power 选择不同电压，这是一个long long story，我简单说一下（当然我肯定不是砖家，只是稍微了解一点而已）。

作为一个兴趣听听就好。

很久以前，其实也不怎么分IO 电压和core 电压，都用比较高的电位，比如说5V，但是随着万恶的摩尔定律，芯片上管子越来越多，管子尺寸越来越小，管子氧化层越来越薄。

的时候，内部电压过高，导致的漏电流，和工作功耗指数提高。

而且，氧化层的变薄，也导致管子不耐高压，所以，内部电路管子必须工作在更低的电压。

除了功耗降低以外，更低的电压同时也带来更多好处，比如管子的速度更快了，想象一下，如果你从0转到1，只要从ground 充电到power，而power 越来越低，那么充电时间就减少。

像45nm，32nm都用到0.8V了==== 说到IO。

为什么还用比较高的电压，2.5，3.3 和5 V？那是因为IO 面对的是外部信号，如果电压设置过低，那么抗干扰性能就很差，加上板子的走线这么多年来也没等比例缩小，所以还是保持的比较高电压。

当然，也有些信号，比如说DDR信号，也是外部走板子的，这么多年就从2.5 一路降低到1.5了（DDR3），其主要原因就是为了速度，万恶的速度啊。

为了解决core 和IO 的电平不同，设计上，要用两种不同的供电，当然在每个IO和core 的信号接头处，还会有一个lvl（电平转化，又是我乱翻译的）完成电平过渡。

而IO 和core 所用的管子，那也是不同滴～～～longlong story 啊。

合集下载

上电顺序知多少？论上电顺序的重要性

上电顺序知多少？论上电顺序的重要性

上电顺序知多少？论上电顺序的重要性

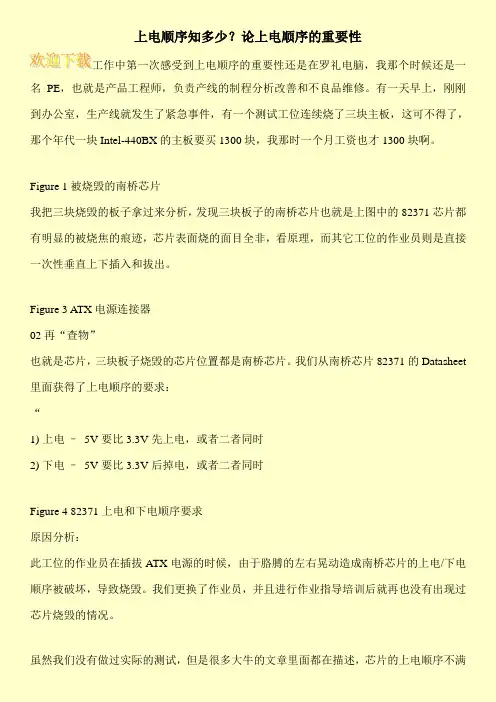

工作中第一次感受到上电顺序的重要性还是在罗礼电脑，我那个时候还是一名PE，也就是产品工程师，负责产线的制程分析改善和不良品维修。

有一天早上，刚刚到办公室，生产线就发生了紧急事件，有一个测试工位连续烧了三块主板，这可不得了，那个年代一块Intel-440BX的主板要买1300块，我那时一个月工资也才1300块啊。

Figure 1 被烧毁的南桥芯片
我把三块烧毁的板子拿过来分析，发现三块板子的南桥芯片也就是上图中的82371芯片都有明显的被烧焦的痕迹，芯片表面烧的面目全非，看原理，而其它工位的作业员则是直接一次性垂直上下插入和拔出。

Figure 3 ATX 电源连接器
02再“查物”
也就是芯片，三块板子烧毁的芯片位置都是南桥芯片。

我们从南桥芯片82371的Datasheet 里面获得了上电顺序的要求：
“
1) 上电–5V要比3.3V先上电，或者二者同时
2) 下电–5V要比3.3V后掉电，或者二者同时
Figure 4 82371上电和下电顺序要求
原因分析：
此工位的作业员在插拔ATX电源的时候，由于胳膊的左右晃动造成南桥芯片的上电/下电顺序被破坏，导致烧毁。

我们更换了作业员，并且进行作业指导培训后就再也没有出现过芯片烧毁的情况。

虽然我们没有做过实际的测试，但是很多大牛的文章里面都在描述，芯片的上电顺序不满。
