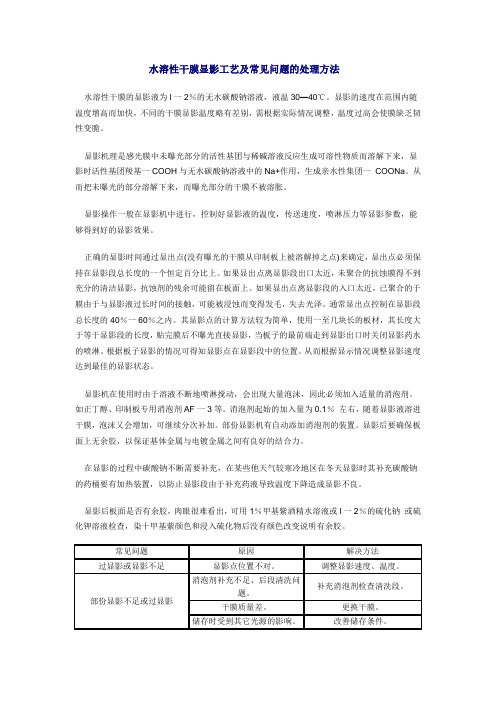

水溶性干膜显影工艺及常见问题的处理方法

水溶性干膜显影工艺及常见问题的处理方法水溶性干膜的显影液为l一2％的无水碳酸钠溶液，液温30—40℃。

显影的速度在范围内随温度增高而加快，不同的干膜显影温度略有差别，需根据实际情况调整，温度过高会使膜缺乏韧性变脆。

显影机理是感光膜中未曝光部分的活性基团与稀碱溶液反应生成可溶性物质而溶解下来，显影时活性基团羧基一COOH与无水碳酸钠溶液中的Na+作用，生成亲水性集团一COONa。

从而把未曝光的部分溶解下来，而曝光部分的干膜不被溶胀。

显影操作一般在显影机中进行，控制好显影液的温度，传送速度，喷淋压力等显影参数，能够得到好的显影效果。

正确的显影时间通过显出点(没有曝光的干膜从印制板上被溶解掉之点)来确定，显出点必须保持在显影段总长度的一个恒定百分比上。

如果显出点离显影段出口太近，未聚合的抗蚀膜得不到充分的清洁显影，抗蚀剂的残余可能留在板面上。

如果显出点离显影段的入口太近，已聚合的于膜由于与显影液过长时间的接触，可能被浸蚀而变得发毛，失去光泽。

通常显出点控制在显影段总长度的40％一60％之内。

其显影点的计算方法较为简单，使用一至几块长的板材，其长度大于等于显影段的长度，贴完膜后不曝光直接显影，当板子的最前端走到显影出口时关闭显影药水的喷淋。

根据板子显影的情况可得知显影点在显影段中的位置。

从而根据显示情况调整显影速度达到最佳的显影状态。

显影机在使用时由于溶液不断地喷淋搅动，会出现大量泡沫，因此必须加入适量的消泡剂。

如正丁醇、印制板专用消泡剂AF一3等。

消泡剂起始的加入量为0.1％左右，随着显影液溶进干膜，泡沫又会增加，可继续分次补加。

部份显影机有自动添加消泡剂的装置。

显影后要确保板面上无余胶，以保证基体金属与电镀金属之间有良好的结合力。

在显影的过程中碳酸钠不断需要补充，在某些他天气较寒冷地区在冬天显影时其补充碳酸钠的药桶要有加热装置，以防止显影段由于补充药液导致温度下降造成显影不良。

显影后板面是否有余胶，肉眼很难看出，可用1％甲基紫酒精水溶液或l一2％的硫化钠或硫化钾溶液检查，染十甲基紫颜色和浸入硫化物后没有颜色改变说明有余胶。

干膜光成像工艺规范目录1．目的---------------------------------------------------------------------------------4 2．范围---------------------------------------------------------------------------------4 3．定义---------------------------------------------------------------------------------4 4．操作方法-------------------------------------------------------------------------4-5 5．磨板-------------------------------------------------------------------------------6-9 6．贴膜------------------------------------------------------------------------------9-11 7．曝光-----------------------------------------------------------------------------11-13 8．显影-----------------------------------------------------------------------------13-17 9．检查-----------------------------------------------------------------------------17-1810.故障与排除---------------------------------------------------------------------18-19注意：下列所有数据建议参考，与你公司如有相同实属巧合。

干膜常见问题及措施1：贴膜不牢：A：板子前处理效果不好，是否干净、铜面粗糙度、是否被氧化？做水破试验验证；>15sB：注意查看贴膜温度是否太低、压力太小和速度太快； 1102：干膜与基板铜之间有气泡：A：贴膜温度过高，干膜抗蚀剂中的成分挥发，残留在膜和铜板之间形成气泡；B：热压辊表面不平，有凹痕或划伤；热压辊压力太小；C：板面不平，有划痕或凹坑；3：干膜起皱：A：贴膜温度太高，调整到正常范围内；B：两个热压辊轴向不平行，干膜受压不均；C：干膜太粘；贴膜前板子太热，调整板子预热温度；4：有余胶：A：干膜质量差（分子量太高或涂覆干膜过程中偶然热聚合等）B：干膜暴露在白光下部分聚合，操作应在黄光下进行；C：曝光时间过长，缩短曝光时间；D：生产底版最大光密度不够，造成紫外光透过部分聚合，曝光前应检查生产底版；E：曝光时生产底版和基板接触，不检查抽真空系统及曝光框架，曝光不良造成虚光；F：显影液温度太低，显影时间太短，喷淋压力不够或部分喷嘴堵塞；G：显影液中产生大量气泡，降低了喷淋压力，应该加消泡剂消除泡沫；F：显影液失效；5：显影后干膜图像模糊，抗蚀剂发暗发毛：A：曝光不足，用光密度尺校正曝光时间和能量；B：生产底版最小光密度太大，使紫外光受阻，生产前应检查生产底版；C：显影液温度过高或显影时间太长；6：图形镀铜与基体铜结合不牢或图像有缺陷：A：显影不彻底有余胶，加强显影并加强显影后清洗；B：图像上有修板液或者污物，修板时戴细砂手套，注意不要使修板液污染线路图像；C：化学镀铜前板面不清洁或粗化不够；粗化后清洗不干净；7：镀铜或镀锡铅有渗镀：A：干膜性能不良B：基板表面清洗不干净或粗化表面不良，干膜粘附不牢，加强板面处理；C：贴膜温度低，传送速度快，干膜贴的不牢；D：曝光过度导致抗蚀剂发脆，用光密度尺校正曝光时间和曝光能量；E：曝光不足或显影过度造成抗蚀剂发毛，边缘起翘，校正曝光量，调整显影温度和速度；F：电镀前处理液温度过高；8：显影后铜面上留有残渣：A：显影不足，确定正确的显影参数；B：显影后爆于白光下，显影后应该在黄光下操作；C：重氮底片上暗区之遮光不够，检查重氮区上的遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片；D：板边已曝光，干膜崩落显影液中再附在板面上，在板面最外缘处加未曝光之边，使在显影时能洗掉而露铜且又可当成辅助阳极用；E：显影后水洗不足，检查喷嘴是否被堵，并维持最低的水压12PSI，加强水冲洗；F：显影液喷嘴被堵，定时检查显影系统喷嘴状况；G：图像上有修板液或污物，修板时戴纱手套，注意不要让修板液污染线路图像；H：压膜温度太高，检查压膜压辊温度；I：显影液太旧没有及时更换；J：显影液缸及水缸被污染，及时保养显影液缸和水缸；K：磨痕太深，磨板磨棍号数不对，一般选用320--600号；L：压膜后停放时间太长，不超过24小时要显影；9：盖孔效果不良：A：通孔孔口周围有毛头，导致压膜不良；钻孔时候检查是否毛头太多，加强去毛头；镀铜液中固体粒子太多，加强过滤；B：压膜温度过高，压力过大；C：压膜时通孔中有水汽；压膜前板子要加强吹干赶走水汽；D：干膜厚度不够，增加干膜厚度；E: 重氮底片上明区有缺点附着，如：缺口、毛头、污点、垃圾等，检查及修补重氮底片，太差时则更换重氮底片；F：曝光台上有缺点附着，如：缺口、污点、垃圾等；检查及清洁曝光台；G：曝光能量偏低；H：显影过度；I：显影喷嘴压力太大，按资料确定的显影药水压力大小及水洗压力大小；J：曝光前保护膜被撕起或曝光后保护膜被过早撕起；10：线路变幼或曝光区干膜显影时不易冲洗掉：A：曝光过度，B: 压膜温度过高；C：重氮底片上暗区遮光不够，检查暗区遮光密度和线路边缘清晰度；D：曝光前抽真空度不够；E：压膜之板面在显影前暴露于白光之下，检查是否都是黄光；F：显影不足，残膜冲洗不尽；按资料确定显影点，检查显影液是否需要更换，加强水冲洗；G：曝光时重氮底片药膜面与板上干膜面没有紧密结合；加强擦气及用导气条帮助抽真空或在重氮底片上明区位打出孔，检查重氮底片药膜面暗区与板上干膜面是否有垃圾；11：显影后干膜受损或发现干膜浮起或线路边缘不齐：A：曝光不足；B：显影过度；C：曝光后放置时间不够，要达到15分钟；D：显影药液温度太高；E：压膜前铜板前处理不良，检查磨痕宽度和水痕测试大于15秒；F：压膜温度不足，压力不够；G：显影喷嘴压力太大，按照资料确定显影药水压力大小及水洗压力大小；12：线路镀锡铅时发现干膜边缘浮起而造成渗镀现象：A：干膜性能不良超过有效期B：前处理不良，磨痕宽度及水破试验；C：压膜参数条件不对；D：曝光不足；E：显影过度；F：电镀前处理药品及参数条件不对；G：电镀时电流密度过大；调整电镀层均匀性降低电流密度；H：曝光前干膜的保护膜被撕起或曝光后保护膜被过早撕起；I：电镀液太陈旧或电镀液里有机杂质太多；对电镀液进行活性炭处理；13：铜与干膜之间附着力不良：A：线路镀铜前处理及清洗不当；控制除油、微蚀及水洗；B：压膜至显影之间停放时间太长，不超过24小时，如必须较长时间停放，应适当加强微蚀处理使铜面彻底活化；C：显影不足，暗区留有残渣；按资料确定显影参数，更换使用太久的显影液；D：水冲洗不足；加强水冲洗；14：板面电镀区发生跳镀（也称漏镀）现象：A：在待镀区之裸铜面上留有干膜残渣或显影液中干膜碎片又打回板面而重新附着；可能是棕片上有刮伤和缺口，应修补；减少或避免干膜碎片的产生；B：在待镀区未曝光处显影不足，未彻底除尽残膜；按资料确定显影参数，更换太久的显影液；C：电镀时板面受污染；加强前处理避免污染；D：电镀锡层较粗糙或剥膜工艺有问题；电镀锡不均匀，电流密度较大处较粗糙；电镀锡板放置于有污染环境处时间太长；剥膜药水浓度、温度太高或时间太长；15：剥膜后发现铜面上有残渣：A：剥膜时间不够；调整剥膜时间但不宜过长；B：电镀层厚度超过干膜厚度而发生夹膜现象；调整电镀层均匀性或使用厚度较厚的干膜（如2mil）；C：电镀层厚，线路较幼剥膜较难；可以适当的在剥膜药水中加定量3%的丁基卡必醇；D：剥膜液不良，剥膜液温度低，剥膜药液太旧；一般使用2%--5%的苛性钾或纳的水溶液在48--52度内操作，或更换新液；E：已剥落的膜碎片又再附着上；加强冲洗时间、压力及温度的控制，加强过滤及溢流积渣，缩短剥膜及水洗间距及时间，要立即冲洗；F：剥膜前已显影板暴露于白光中时间太长或显影后不当烘烤；板面各处被白光不均匀曝光；延长剥膜时间，取消烘烤；16：电镀时干膜脱落：A：前处理药水温度太高或时间太长；B：曝光前干膜的保护膜被撕起或曝光后保护膜被过早撕起；C：显影后停置时间过长及放置环境不当；应该放置于温度及适度正常的黄光环境下；D: 压膜之前铜面处理不良；保证磨痕的宽度，水破试验大于15秒；E：电镀液太陈旧或电镀液里有机杂志太多；对电镀液进行活性炭处理；17：线路镀金发现干膜边缘浮起而造成渗镀现象：A：压膜之前铜面处理不良；注意磨痕和水破测试；B：压膜工艺参数不对；注意压力、温度及速度；C：曝光不足；D：显影过度；E：电镀前处理药品及参数条件不对；按照供应商资料调整；F：电镀时电流密度过大；调整电镀层均匀性降低电流密度；G：电镀金缸药水参数条件不对；调整电镀金药水含金量，调整电镀层均匀性降低电流密度；18：蚀刻时干膜破坏及浮起：A：压膜之前铜面处理不良；注意磨痕和水破测试；B：曝光不足；注意测试曝光尺；蚀刻液PH太高、温度太高，喷嘴压力太大；做适当调整；D：水洗喷嘴压力太大；降低喷嘴压力; 显影后停置时间过长及放置环境不当，放置在白光下时间过长会使干膜变脆；应该在适合的温度、湿度及黄光条件下放置； *一，印制线路板加工中干膜掩孔出现破孔很多客户认为，出现破孔后，应当加大线路板生产贴膜温度和压力，以增强其结合力，其实这种观点是不正确的，因为温度和压力过高后，抗蚀层的溶剂过度挥发，使干膜变脆变薄，显影时极易被冲破孔，我们始终要保持干膜的韧性，所以，出现破孔后，我们可以从以下几点做改善：1，印制线路板加工中降低贴膜温度及压力2，印制线路板加工中改善钻孔披锋3，印制线路板加工中提高曝光能量4，印制线路板加工中降低显影压力5，印制线路板加工中贴膜后停放时间不能太长，以免导致拐角部位半流体状的药膜在压力的作用下扩散变薄6，印制线路板加工中贴膜过程中干膜不要张得太紧二，PCB打板中干膜电镀时出现渗镀之所以渗镀，说明干膜与覆铜箔板粘结不牢，使镀液深入，而造成“负相”部分镀层变厚，多数PCB快板厂家发生渗镀都是由以下几点造成：1，印制线路板加工中曝光能量偏高或偏低在紫外光照射下，吸收了光能量的光引发剂分解成游离基引发单体进行光聚合反应，形成不溶于稀碱的溶液的体型分子。

干膜常见问题干膜常见问题及措施1：贴膜不牢：A：板子前处理效果不好，是否干净、铜面粗糙度、是否被氧化？做水破试验验证；>15sB：注意查看贴膜温度是否太低、压力太小和速度太快； 1102：干膜与基板铜之间有气泡：A：贴膜温度过高，干膜抗蚀剂中的成分挥发，残留在膜和铜板之间形成气泡；B：热压辊表面不平，有凹痕或划伤；热压辊压力太小；C：板面不平，有划痕或凹坑；3：干膜起皱：A：贴膜温度太高，调整到正常范围内；B：两个热压辊轴向不平行，干膜受压不均；C：干膜太粘；贴膜前板子太热，调整板子预热温度；4：有余胶：A：干膜质量差（分子量太高或涂覆干膜过程中偶然热聚合等）B：干膜暴露在白光下部分聚合，操作应在黄光下进行；C：曝光时间过长，缩短曝光时间；D：生产底版最大光密度不够，造成紫外光透过部分聚合，曝光前应检查生产底版；E：曝光时生产底版和基板接触，不检查抽真空系统及曝光框架，曝光不良造成虚光；F：显影液温度太低，显影时间太短，喷淋压力不够或部分喷嘴堵塞；G：显影液中产生大量气泡，降低了喷淋压力，应该加消泡剂消除泡沫；F：显影液失效；5：显影后干膜图像模糊，抗蚀剂发暗发毛：A：曝光不足，用光密度尺校正曝光时间和能量；B：生产底版最小光密度太大，使紫外光受阻，生产前应检查生产底版；C：显影液温度过高或显影时间太长；6：图形镀铜与基体铜结合不牢或图像有缺陷：A：显影不彻底有余胶，加强显影并加强显影后清洗；B：图像上有修板液或者污物，修板时戴细砂手套，注意不要使修板液污染线路图像；C：化学镀铜前板面不清洁或粗化不够；粗化后清洗不干净；7：镀铜或镀锡铅有渗镀：A：干膜性能不良B：基板表面清洗不干净或粗化表面不良，干膜粘附不牢，加强板面处理；C：贴膜温度低，传送速度快，干膜贴的不牢；D：曝光过度导致抗蚀剂发脆，用光密度尺校正曝光时间和曝光能量；E：曝光不足或显影过度造成抗蚀剂发毛，边缘起翘，校正曝光量，调整显影温度和速度；F：电镀前处理液温度过高；8：显影后铜面上留有残渣：A：显影不足，确定正确的显影参数；B：显影后爆于白光下，显影后应该在黄光下操作；C：重氮底片上暗区之遮光不够，检查重氮区上的遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片；D：板边已曝光，干膜崩落显影液中再附在板面上，在板面最外缘处加未曝光之边，使在显影时能洗掉而露铜且又可当成辅助阳极用；E：显影后水洗不足，检查喷嘴是否被堵，并维持最低的水压12PSI，加强水冲洗；F：显影液喷嘴被堵，定时检查显影系统喷嘴状况；G：图像上有修板液或污物，修板时戴纱手套，注意不要让修板液污染线路图像；H：压膜温度太高，检查压膜压辊温度；I：显影液太旧没有及时更换；J：显影液缸及水缸被污染，及时保养显影液缸和水缸；K：磨痕太深，磨板磨棍号数不对，一般选用320--600号；L：压膜后停放时间太长，不超过24小时要显影；9：盖孔效果不良：A：通孔孔口周围有毛头，导致压膜不良；钻孔时候检查是否毛头太多，加强去毛头；镀铜液中固体粒子太多，加强过滤；B：压膜温度过高，压力过大；C：压膜时通孔中有水汽；压膜前板子要加强吹干赶走水汽；D：干膜厚度不够，增加干膜厚度；E: 重氮底片上明区有缺点附着，如：缺口、毛头、污点、垃圾等，检查及修补重氮底片，太差时则更换重氮底片；F：曝光台上有缺点附着，如：缺口、污点、垃圾等；检查及清洁曝光台；G：曝光能量偏低；H：显影过度；I：显影喷嘴压力太大，按资料确定的显影药水压力大小及水洗压力大小；J：曝光前保护膜被撕起或曝光后保护膜被过早撕起；10：线路变幼或曝光区干膜显影时不易冲洗掉：A：曝光过度，B: 压膜温度过高；C：重氮底片上暗区遮光不够，检查暗区遮光密度和线路边缘清晰度；D：曝光前抽真空度不够；E：压膜之板面在显影前暴露于白光之下，检查是否都是黄光；F：显影不足，残膜冲洗不尽；按资料确定显影点，检查显影液是否需要更换，加强水冲洗；G：曝光时重氮底片药膜面与板上干膜面没有紧密结合；加强擦气及用导气条帮助抽真空或在重氮底片上明区位打出孔，检查重氮底片药膜面暗区与板上干膜面是否有垃圾；11：显影后干膜受损或发现干膜浮起或线路边缘不齐：A：曝光不足；B：显影过度；C：曝光后放置时间不够，要达到15分钟；D：显影药液温度太高；E：压膜前铜板前处理不良，检查磨痕宽度和水痕测试大于15秒；F：压膜温度不足，压力不够；G：显影喷嘴压力太大，按照资料确定显影药水压力大小及水洗压力大小；12：线路镀锡铅时发现干膜边缘浮起而造成渗镀现象：A：干膜性能不良超过有效期B：前处理不良，磨痕宽度及水破试验；C：压膜参数条件不对；D：曝光不足；E：显影过度；F：电镀前处理药品及参数条件不对；G：电镀时电流密度过大；调整电镀层均匀性降低电流密度；H：曝光前干膜的保护膜被撕起或曝光后保护膜被过早撕起；I：电镀液太陈旧或电镀液里有机杂质太多；对电镀液进行活性炭处理；13：铜与干膜之间附着力不良：A：线路镀铜前处理及清洗不当；控制除油、微蚀及水洗；B：压膜至显影之间停放时间太长，不超过24小时，如必须较长时间停放，应适当加强微蚀处理使铜面彻底活化；C：显影不足，暗区留有残渣；按资料确定显影参数，更换使用太久的显影液；D：水冲洗不足；加强水冲洗；14：板面电镀区发生跳镀（也称漏镀）现象：A：在待镀区之裸铜面上留有干膜残渣或显影液中干膜碎片又打回板面而重新附着；可能是棕片上有刮伤和缺口，应修补；减少或避免干膜碎片的产生；B：在待镀区未曝光处显影不足，未彻底除尽残膜；按资料确定显影参数，更换太久的显影液；C：电镀时板面受污染；加强前处理避免污染；D：电镀锡层较粗糙或剥膜工艺有问题；电镀锡不均匀，电流密度较大处较粗糙；电镀锡板放置于有污染环境处时间太长；剥膜药水浓度、温度太高或时间太长；15：剥膜后发现铜面上有残渣：A：剥膜时间不够；调整剥膜时间但不宜过长；B：电镀层厚度超过干膜厚度而发生夹膜现象；调整电镀层均匀性或使用厚度较厚的干膜（如2mil）；C：电镀层厚，线路较幼剥膜较难；可以适当的在剥膜药水中加定量3%的丁基卡必醇；D：剥膜液不良，剥膜液温度低，剥膜药液太旧；一般使用2%--5%的苛性钾或纳的水溶液在48--52度内操作，或更换新液；E：已剥落的膜碎片又再附着上；加强冲洗时间、压力及温度的控制，加强过滤及溢流积渣，缩短剥膜及水洗间距及时间，要立即冲洗；F：剥膜前已显影板暴露于白光中时间太长或显影后不当烘烤；板面各处被白光不均匀曝光；延长剥膜时间，取消烘烤；16：电镀时干膜脱落：A：前处理药水温度太高或时间太长；B：曝光前干膜的保护膜被撕起或曝光后保护膜被过早撕起；C：显影后停置时间过长及放置环境不当；应该放置于温度及适度正常的黄光环境下；D: 压膜之前铜面处理不良；保证磨痕的宽度，水破试验大于15秒；E：电镀液太陈旧或电镀液里有机杂志太多；对电镀液进行活性炭处理；17：线路镀金发现干膜边缘浮起而造成渗镀现象：A：压膜之前铜面处理不良；注意磨痕和水破测试；B：压膜工艺参数不对；注意压力、温度及速度；C：曝光不足；D：显影过度；E：电镀前处理药品及参数条件不对；按照供应商资料调整；F：电镀时电流密度过大；调整电镀层均匀性降低电流密度；G：电镀金缸药水参数条件不对；调整电镀金药水含金量，调整电镀层均匀性降低电流密度；18：蚀刻时干膜破坏及浮起：A：压膜之前铜面处理不良；注意磨痕和水破测试；B：曝光不足；注意测试曝光尺；蚀刻液PH太高、温度太高，喷嘴压力太大；做适当调整；D：水洗喷嘴压力太大；降低喷嘴压力; 显影后停置时间过长及放置环境不当，放置在白光下时间过长会使干膜变脆；应该在适合的温度、湿度及黄光条件下放置； *一，印制线路板加工中干膜掩孔出现破孔很多客户认为，出现破孔后，应当加大线路板生产贴膜温度和压力，以增强其结合力，其实这种观点是不正确的，因为温度和压力过高后，抗蚀层的溶剂过度挥发，使干膜变脆变薄，显影时极易被冲破孔，我们始终要保持干膜的韧性，所以，出现破孔后，我们可以从以下几点做改善：1，印制线路板加工中降低贴膜温度及压力2，印制线路板加工中改善钻孔披锋3，印制线路板加工中提高曝光能量4，印制线路板加工中降低显影压力5，印制线路板加工中贴膜后停放时间不能太长，以免导致拐角部位半流体状的药膜在压力的作用下扩散变薄6，印制线路板加工中贴膜过程中干膜不要张得太紧二，PCB打板中干膜电镀时出现渗镀之所以渗镀，说明干膜与覆铜箔板粘结不牢，使镀液深入，而造成“负相”部分镀层变厚，多数PCB快板厂家发生渗镀都是由以下几点造成：1，印制线路板加工中曝光能量偏高或偏低在紫外光照射下，吸收了光能量的光引发剂分解成游离基引发单体进行光聚合反应，形成不溶于稀碱的溶液的体型分子。

干膜生产工艺干膜生产工艺是一种在电子工业中广泛应用的技术，用于制作薄膜电路板和其他电子产品。

下面是一个关于干膜生产工艺的700字的介绍。

干膜生产工艺是一种先进的制造技术，它可以用于制作高品质的电路板。

干膜是一种特殊的光敏胶片，它可以与印刷电路板表面紧密结合，在光的作用下形成图形。

与传统的湿膜工艺相比，干膜工艺具有更高的精度和稳定性。

干膜生产工艺的主要步骤包括准备基板、涂敷干膜、曝光、显影、蚀刻和清洗。

首先，需要准备好需要制作电路的基板。

基板的材料可以是FR4、铜或其他导电材料。

然后，在基板表面涂敷一层干膜。

干膜有多种类型，可以根据需要选择不同的干膜来实现不同的功能。

涂敷干膜后，需要将其暴露在紫外光下，以形成所需的电路图案。

曝光的过程中，光线会通过掩膜上的图案，然后照射到干膜上。

只有暴露在光下的部分会发生化学反应，形成稳定的图案结构。

完成曝光后，接下来是显影的步骤。

显影是指将不需要的部分从干膜上去除的过程。

显影液会分解暴露在光下的部分干膜，使其变得可溶于溶剂。

而未暴露在光下的部分干膜则保持不变。

通过显影，可以形成所需的电路图案。

在显影完成后，接下来是蚀刻的步骤。

蚀刻是指将基板表面的铜或其他导电材料去除，从而形成所需的电路图案。

蚀刻液会溶解掉没有被干膜保护的铜层，使电路图案明确可见。

最后一步是清洗。

清洗的目的是去除干膜残留物和其他杂质，以保证电路板的质量和可靠性。

清洗过程通常使用酒精或其他溶剂进行。

干膜生产工艺具有许多优点。

首先，它可以实现高精度的电路图案，使电路板具有更好的性能和可靠性。

其次，与传统的湿膜工艺相比，干膜工艺更加环保，能够节约更多的水资源和能源。

此外，干膜工艺操作简单，工艺周期短，能够大大提高生产效率。

总之，干膜生产工艺是一种先进的制造技术，适用于电子行业中的薄膜电路板制造。

它具有高精度、稳定性和环保等优点，能够提高电路板的性能和可靠性，同时还能提高生产效率。

随着电子行业的快速发展，干膜生产工艺将继续在电子制造领域发挥重要作用。

干膜介绍及干膜工艺详解干膜是一种常用的覆盖材料，用于保护电子元件表面免受污染、腐蚀和机械损伤。

它由聚酰胺树脂制成，具有优异的耐温性、耐化学性和机械强度。

干膜广泛应用于电子工业、半导体制造业、汽车制造业等领域。

本文将详细介绍干膜的工艺及应用。

干膜工艺主要分为涂布、曝光、显影和固化四个步骤。

首先，将干膜涂布在待保护的基板表面，然后通过热压或UV曝光使干膜与基板紧密结合。

曝光是将覆盖了光掩膜的基板和干膜放置在紫外线曝光机中，通过控制曝光时间和光强来实现显影效果。

显影是将经过曝光的基板和干膜放入化学液中，使未曝光部分的干膜溶解，从而揭露出基板的表面。

最后，通过热固化或UV固化使干膜与基板牢固结合，形成保护层。

干膜具有许多优越的特性。

首先，干膜具有出色的耐化学性，能够抵抗酸、碱和溶剂的侵蚀，保护电子元件不受腐蚀。

其次，干膜具有良好的耐温性，能够在高温环境下保持稳定性，适用于高温焊接和其他高温工艺。

此外，干膜具有优秀的机械强度，能够抵御机械冲击和摩擦，确保元件表面的完整性。

最重要的是，干膜具有良好的电绝缘性能，能够有效隔离电子元件，保证电路的正常运行。

干膜广泛应用于各种电子元件的保护和焊接过程中。

在印制电路板（PCB）制造过程中，干膜可以作为覆盖材料，保护线路图案在酸碱腐蚀、高温焊接和表面处理中不受损坏。

在集成电路制造中，干膜可用作衬底保护层，保护器件免受机械和化学损伤。

此外，干膜还可以用于电子元件的封装和封装，提高元件的可靠性和稳定性。

总之，干膜作为一种常用的保护材料，具有优越的性能和广泛的应用领域。

通过涂布、曝光、显影和固化等工艺步骤，可以将干膜均匀附着在基板表面，形成坚固耐用的保护层。

干膜能够有效保护电子元件免受污染、腐蚀和机械损伤，提高元件的可靠性和稳定性。

在电子工业、半导体制造业和汽车制造业等领域发挥着重要作用。

干膜作为一种常用的保护材料，具有许多优越的特性，因此在各个领域得到广泛应用。

下面将进一步介绍干膜的应用以及其在电子工业、半导体制造业和汽车制造业中的具体应用。

1、 显影后铜面上留残渣：原因分析处理方法1：显影不足 *按资料确定显影的参数2：显影后曝于白光*有干膜的基板应在黄色照明下操作、目检及修补3：重氮底片上暗区之遮光不够*检查重氮片上暗区遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片4：板边已曝光之干膜崩落显影液中再附在板面上*在板面最外缘处加未曝光之边，使在显影时能洗掉而露铜且又可当成辅助阳极用5：显影后水洗不足*检查喷嘴有否被堵，并维持最低的水压12PSI*加强水冲洗6：显影液喷嘴被堵 *要定时检查显影系统喷嘴情形7：图像上有修板液或污物*修板时戴纱手套，并注意不要使修板液污染线路图像8：压膜温度太高 *检查压膜压辘温度，按资料调整9：显影液太旧 *按资料确定更换太旧的显影液10：显影液缸及水缸被污染 *定期保养显影液缸及水缸11：磨板磨辘号数不对，磨痕太深*磨板磨辘号数一般选用320~600号12：压膜至显影之间停放时间太长 *不要超过24小时2、干膜起皱原因对策1：两热压辊轴向不平行，使干膜受压不均匀调整两个热压辊，使之轴向平行2：干膜太粘熟练操作，放板时多加小心3：贴膜温度太高调整贴膜温度至正常范围内4：贴膜前板太热板预热温度不宜太高3、盖孔效果不良原因对策1：通孔孔口周围有毛头，致使压膜不良*钻孔检查是否毛头太多，加强去毛头*镀铜液中固体粒子太多，加强过滤2：压膜温度较高，压膜压力太大*按资料确定压膜温度和压膜压力3：压膜时通孔中有水汽 *压膜前板子要加强吹干赶走水汽4：干膜厚度不够 *增加干膜厚度5：重氮底片上明区有缺点附着，如：缺口、毛头、污点、垃圾等等 *检查及修补，太差时则更换重氮底片6：曝光台上有缺点附着，如：缺口、污点、垃圾等等*检查及加强清洁曝光台7：曝光能量偏低 *按资料确定曝光能量8：显影过度 *按资料确定的参数9：显影喷嘴压力太大*按资料确定显影的药水压力大小及水洗压力大小10：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起 *避免保护膜（Mylar）被撕起现象4、线路变幼或曝光区干膜显影时不易冲洗掉原因对策1：曝光过度 *用21格曝光尺按资料正确曝光2：重氮底片上暗区之遮光不够*检查重氮底片上暗区遮光密度，线路边缘之清晰度，一旦不足时则更换重氮底片3：曝光前抽真空程度不够*检查曝光前抽真空度及碓定抽真空时间*换掉曝光上台不良的聚酯膜4：压膜之板面显影前曝露于白色光源*检查黄光室具有UV之白光情况5：压膜温度过高 *按资料控制压膜温度6：显影不足，残膜冲洗不净 *按资料确定显影点*更换太旧的显影液*加强水冲洗7：曝光时重氮底片药膜面与板上干膜面没有紧密结合*加强擦气及用导气条帮助抽真空或在重氮底片上明区位打出孔*检查重氮底片药膜面暗区及板上干膜面有无垃圾等杂物5、显影后干膜受损或发现干膜浮起或线路边缘不齐原因对策1：曝光不足 *用21格曝光尺按资料正确曝光2：显影过度 *按资料确定显影的参数3：曝光后放置时间不够*通常在撕开保护膜（Mylar）前至少放置要15分钟以上再显影4：显影药液温度太高 *按资料设定正确显影温度5：压膜之前铜面处理不良 *水膜测试大于15秒以上*保证磨痕宽度6：压膜温度不足，压膜压力不够*注意压膜速度及压膜温度、压膜压力7：显影喷嘴压力太大*按资料确定显影的药水压力大小及水洗压力大小6、线路镀锡铅时发现干膜边缘浮起而造成渗镀现象原因对策1：干膜性能不良，超过有效期使用 *尽量在有效期内使用干膜2：压膜之前铜面处理不良 *加强压膜前铜面处理控制*水膜测试大于15秒以上*保证磨痕宽度3：压膜参数条件不对 *按资料确定压膜参数条件4：曝光不足 *用21格曝光尺按资料正确曝光5：显影过度 *按资料确定显影的参数6：电镀前处理药品及参数条件不对*按供应商资料确定参数条件7：电镀时电流密度过大 *调整电镀层均匀性降低电流密度8：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起 *避免保护膜（Mylar）被撕起现象9：电镀液太陈旧或电镀液里有机杂质太多*对电镀液进行活性炭处理7、铜与铜之间附着力不良原因对策1：线路镀铜前处理及清洗不当*按供应商资料确定控制除油、微蚀、水洗2：压膜至显影之间停放时间太长*停放时间太长时，适当应加强微蚀处理使铜面撤底活化3：显影不足，暗区留有残渣 *按资料确定显影的参数*更换太旧的显影液4：水冲洗不足 *加强水冲洗8、板面电镀区发生跳镀（Skip Plating）或称漏镀现象原因对策1：在待镀区之裸铜面上留有干膜残渣或显影液中的干膜碎片又打回板面而重新附着 *可能是棕片上有刮伤、缺口、应加修补*减少或避免干膜碎的产生2：在待镀区未曝光处显影不足，未撤底除尽残膜*按资料确定显影的参数*更换太旧的显影液3：电镀时板面受污染等问题*避免板面受污染，加强前处理工作4：电镀锡层较粗糙或剥膜工艺有问题*电镀锡不均匀，电流密度较大处较粗糙*电镀锡板放置于有污染环境处时间太长*剥膜药水浓度或温度太高或时间太长9、剥膜后发现铜面上尚留有残渣原因对策1：剥膜时间不足够 *调整剥膜时间，但不宜过长2：电镀层厚度超过干膜厚度而发生夹膜现象*调整电镀层均匀性或用厚度较厚干膜（如2mil的干膜）3：电镀层厚，线路较幼剥膜较难*可以适当在剥膜药水中加定量3%丁基卡必醇4：剥膜液不良，剥膜液温度低，剥膜药液太旧 *一般使用2~5%的苛性钾或钠的水溶液在50℃±2℃内操作，或更换新液5：已剥落的膜碎片又再附著上*加强冲洗的时间、压力及温度控制，加强过滤及溢流积渣，缩短剥膜及水洗间距及时间，要立即冲洗6：剥膜前已显影板曝露于白光中时间太长或显影后不当烘烤*板面各处被白光不均匀曝光延长剥膜时间*延长剥膜时间，取消烘烤10、电镀时干膜脱落原因对策1：前处理药水之温度太高或时间太长*按供应商资料确定参数条件2：曝光前保护膜（Mylar）被撕起或曝光后保护膜（Mylar）被过早撕起 *避免保护膜（Mylar）被撕起现象3：显影后停置时间过长及放置环境不当*应放置有温度及湿度控制黄光环境中4：压膜之前铜面处理不良 *水膜测试大于15秒以上*保证磨痕宽度5：电镀液太陈旧或电镀液里有机杂质太多*对电镀液进行活性炭处理11、线路镀金发现干膜边缘浮起而造成渗镀现象原因对策1：压膜之前铜面处理不良 *加强压膜前铜面处理控制*水膜测试大于15秒以上*保证磨痕宽度2：压膜参数条件不对 *按资料确定压膜参数条件3：曝光不足 *用21格曝光尺按资料正确曝光4：显影过度 *按资料确定显影的参数5：电镀前处理药品及参数条件不对*按供应商资料确定参数条件6：电镀时电流密度过大 *调整电镀层均匀性降低电流密度7：电镀金缸药水参数条件不对*调整电镀金药水含金量，调整电镀层均匀性降低电流密度12蚀刻时干膜破坏及浮起原因对策1：压膜前铜面处理不良 *加强压膜之前铜面处理控制*水膜测试大于15秒以上*保证磨痕宽度2：曝光不足，但不宜过足 *用21格曝光尺按资料正确曝光3：蚀刻液PH太高，温度太高，喷嘴压力太大 *做适当调整4：水洗喷嘴压力太大 *降低喷嘴压力5：显影后停置时间过长及放置环境不当*应放置有温度及湿度控制的黄光环境中6：显影后停置白光区时间过长干膜变脆 *避免放置于白光下1.干膜的介绍 干膜（Dry film）在涂状中是相对湿膜（Wet film）而言的,干膜是一种高分子的化合物，它通过紫外线的照射后能够产和一种聚合反应形成一种稳定的物质附着于板面，从而达到阻挡电镀和蚀刻的功能。

干膜工艺流程干膜工艺是一种常用于半导体和电子元件制造过程中的一项关键工艺。

它能够有效地保护电路板表面，并在保护过程中提供高质量的光刻图案传输。

本文将详细描述干膜工艺的流程，包括准备工作、涂敷干膜、曝光、显影、烘干和剥离等步骤。

一、准备工作1. 确定干膜工艺的适用性和要求：在开始干膜工艺之前，需要评估电路板的设计和制造需求，以确保干膜工艺能够满足这些需求。

2. 准备所需材料和设备：包括干膜材料、涂敷设备、曝光设备、显影设备、烘干设备和剥离设备等。

二、涂敷干膜1. 清洁电路板表面：使用适当的清洁剂和清洁方法清洁电路板表面，以去除灰尘、污垢和油脂等杂质。

2. 涂敷干膜：将干膜材料倒入涂敷设备中，并按照设备操作手册的指示，使用涂敷设备将干膜均匀地涂敷在电路板表面上。

3. 干燥干膜：将涂敷完成的电路板放置在烘干设备中，根据干膜材料的要求，控制烘干温度和时间，使干膜完全干燥。

1. 准备光刻模板：根据电路板设计，准备好相应的光刻模板。

光刻模板包括了所需的光刻图案，能够对干膜进行曝光和显影。

2. 曝光干膜：使用曝光设备，将准备好的光刻模板对准涂敷好干膜的电路板，并进行曝光。

曝光的时间和强度应根据干膜材料和制造需求进行调整和控制。

1. 准备显影液：根据干膜材料的要求，准备好适当的显影液。

显影液用于去除未曝光部分的干膜，使光刻图案显现出来。

2. 进行显影：将电路板浸入显影液中，根据显影液的要求，控制显影时间和温度，使干膜上未曝光的部分被显影液溶解。

五、烘干和剥离1. 烘干：经过显影后的电路板需要用烘干设备进行烘干，以去除显影液残留和使电路板表面完全干燥。

2. 剥离：将烘干后的电路板放入剥离设备中，通过剥离设备的力和温度控制，剥离干膜并使其与电路板分离。

剥离后，电路板的光刻图案得以完整保留，并可用于后续加工和制造。

干膜工艺是一项使用干膜材料在电路板制造过程中保护电路板表面和传递光刻图案的关键工艺。

其流程包括准备工作、涂敷干膜、曝光、显影、烘干和剥离等步骤。
