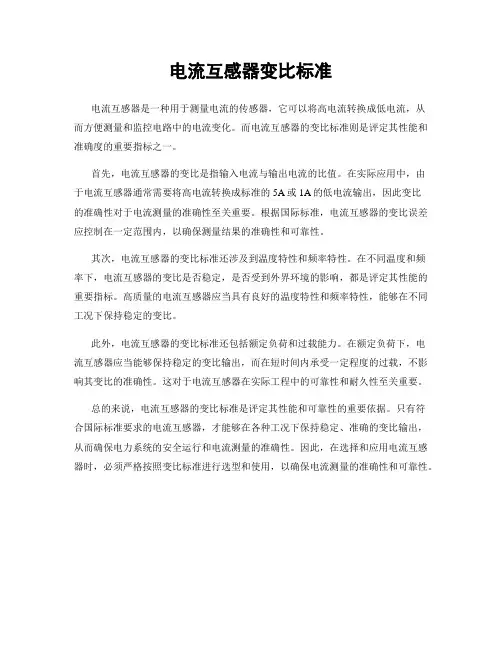

电流互感器变比标准
电流互感器是一种用于测量电流的传感器，它可以将高电流转换成低电流，从
而方便测量和监控电路中的电流变化。
而电流互感器的变比标准则是评定其性能和准确度的重要指标之一。
首先，电流互感器的变比是指输入电流与输出电流的比值。
在实际应用中，由
于电流互感器通常需要将高电流转换成标准的5A或1A的低电流输出，因此变比
的准确性对于电流测量的准确性至关重要。
根据国际标准，电流互感器的变比误差应控制在一定范围内，以确保测量结果的准确性和可靠性。
其次，电流互感器的变比标准还涉及到温度特性和频率特性。
在不同温度和频
率下，电流互感器的变比是否稳定，是否受到外界环境的影响，都是评定其性能的重要指标。
高质量的电流互感器应当具有良好的温度特性和频率特性，能够在不同工况下保持稳定的变比。
此外，电流互感器的变比标准还包括额定负荷和过载能力。
在额定负荷下，电
流互感器应当能够保持稳定的变比输出，而在短时间内承受一定程度的过载，不影响其变比的准确性。
这对于电流互感器在实际工程中的可靠性和耐久性至关重要。
总的来说，电流互感器的变比标准是评定其性能和可靠性的重要依据。
只有符
合国际标准要求的电流互感器，才能够在各种工况下保持稳定、准确的变比输出，从而确保电力系统的安全运行和电流测量的准确性。
因此，在选择和应用电流互感器时，必须严格按照变比标准进行选型和使用，以确保电流测量的准确性和可靠性。
电流互干器该如何选择？[求助]：电流互干器该如何选择？好象没听说过要考虑短路电流的，如果发生短路，断路器应该瞬跳的，瞬时过电流应该对互感器影响不大吧，这是俺的个人理解，不知对否？根据负荷电流选择电流互感器，根据短路电流校验电流互感器的动热稳定。
电流互感器变比的选择在10kV配电所设计的过程中，10kV电流互感器变比的选择是很重要的，如果选择不当，就很有可能造成继电保护功能无法实现、动稳定校验不能通过等问题，应引起设计人员的足够重视。
10kV电流互感器按使用用途可分为两种，一为继电保护用，二为测量用；它们分别设在配电所的进线、计量、出线、联络等柜内。
在设计实践中，笔者发现在配变电所设计中，电流互感器变比的选择偏小的现象不在少数。
例如笔者就曾发现：在一台630kV A站附变压器(10kV侧额定一次电流为36.4A)的供电回路中，配电所出线柜内电流互感器变比仅为50/5（采用GL型过电流继电器、直流操作）,这样将造成电流继电器无法整定等一系列问题。
对于继电保护用10kV电流互感器变比的选择，至少要按以下条件进行选择:一为一次侧计算电流占电流互感器一次侧额定电流的比例; 二为按继电保护的要求; 三为电流互感器的计算一次电流倍数mj s小于电流互感器的饱和倍数mb1; 四为按热稳定;五为按动稳定。
而对于测量用10kV电流互感器的选择,因其是用作正常工作条件的测量，故无上述第二、第三条要求；下面就以常见的配电变压器为例，说明上述条件对10kV电流互感器的选择的影响，并找出影响电流互感器变比选择的主要因素。
一．按一次侧计算电流占电流互感器一次侧额定电流的比例根据<<电气装置的电测量仪表装置设计规范>>(GBJ63-90)的规定，在额定值的运行条，仪表的指示在量程的70%~100%处,此时电流互感器最大变比应为:N=I1RT /(0.7*5);=S/17.32)A，注：U1=10kV或者0.4kV；变压I1RT----变压器一次侧额定电流器容量/17.32/3.5或变压器容量/60.62=变比NN----电流互感器的变比；显然按此原则选择电流互感器变比时，变比将很小,下面列出400~1600kV A变压器按此原则选择时,电流互感器的最大变比：400kV A I1RT =23A N=6.6 取40/5=8500kV A I1RT =29A N=8.3 取50/5=10630kV A I1RT =36.4A N=10.4 取75/5=15800kV A I1RT =46.2A N=13.2 取75/5=151000kV A I1RT =57.7A N=16.5 取100/5=201250kV A I1RT =72.2A N=20.6 取150/5=301600kV A I1RT =92.4A N=26.4 取150/5=30从上表可以看出, 对于630kV A变压器,电流互感器的最大变比为15，当取50/5=10时,额定电流仅占电流量程3.64（36.4/10）/5=72.8%。
电流互感器变比选型标准电流互感器是一种用来测量交流电路中电流大小的传感器，在电力系统中应用广泛，被广泛应用于电力系统的开闭所、配电柜、无功补偿设备、用电单元和调度自动化等领域。
电流互感器变比是衡量电流互感器性能的一个重要指标，正确选型电流互感器变比，可以确保测量结果的准确性，满足系统设计和升级需求。
下面就介绍电流互感器变比的选型标准。
电流互感器的变比是绕组Np和Ns的匝数比值。
例如，当Np的匝数是100次时，Ns的匝数是500次，那么变比为1:5。
电流互感器的变比可以根据应用需求进行选择，如1:1、1:5、1:25、1:50、1:100等。
在选择电流互感器的变比时，需要考虑以下几个方面：(1) 测量范围：电流互感器的变比应该能够满足电流测量系统的需求，测量范围是系统的一个重要参数。
如果测量范围较小，则可以选用较大的变比，以提高测量精度。
(2) 精度等级：电流互感器的精度等级可以根据具体的应用需求进行选择。
一般我们常用的有0.2S、0.5S、1S、3S、6S五个等级。
在电力系统中，电流互感器的精度等级要求一般比较高，一般选择0.5S或以上的精度等级。
(3) 额定电流：电流互感器的额定电流是指电流通过电流互感器时，电流互感器的输出电信号达到额定输出值的电流值。
额定电流的大小应该能够满足系统的需求，同时还要考虑电流互感器的热稳定性，以保证选用的电流互感器能够长时间稳定地工作。
(4) 设备安装位置：根据电流互感器的安装位置和电源电压，选择对应的电流互感器变比。
对于在开关柜内部安装的电流互感器，变比应根据柜内安装设备的额定电流大小来选择。
举个例子，如果测量范围是0-500A，所需精度等级为0.5S，额定电流为50A，则可以通过以下步骤进行电流互感器变比的选型：(1) 确定测量范围：0-500A(2) 确定精度等级：0.5S(3) 确定额定电流：50A(4) 计算电流互感器变比：测量范围/额定电流=500/50=10所以，根据以上条件，可以选用变比为1:10的电流互感器。
电流互感器变比选择原则一、电流互感器的作用及构成电流互感器是一种专门用于测量、保护和控制电流的装置，主要用于变电站、电力系统和工业自动化等领域。
它通过将大电流变换成小电流，使得测量和保护设备能够适应不同的电流范围。
电流互感器主要由磁芯、一次绕组、二次绕组和外壳等部分组成。
二、电流互感器变比的定义和意义电流互感器的变比是指一次绕组电流与二次绕组电流之间的比值。
变比的选择直接影响到电流互感器的测量精度和适用范围。
正确选择变比可以保证测量结果的准确性，同时还可以提高电流互感器的负荷能力。
1. 确定测量电流范围：首先需要确定测量电流的最大值和最小值，根据测量需求选择合适的变比范围。
通常情况下，电流互感器的变比范围应该能够覆盖实际测量电流的90%以上，以确保测量结果的准确性。
2. 考虑负载能力：电流互感器的二次绕组所接入的设备负荷会对其产生一定的影响，因此在选择变比时需要考虑负载能力。
一般来说，电流互感器的负载能力应该略大于实际负荷电流的峰值，以确保在负荷变化时能够正常工作。
3. 考虑测量精度：变比的选择还需要考虑测量精度的要求。
一般来说，测量精度越高，变比就应该选择越小，以提高测量的准确性。
但是，变比选择过小会使二次绕组的电流增大，从而增加了二次绕组的负荷能力要求。
4. 考虑经济性：在满足测量要求的前提下，应尽量选择经济性较好的变比。
过高的变比会增加电流互感器的成本，而过低的变比则可能导致测量结果的不准确。
5. 考虑环境因素：在选择变比时还需要考虑环境因素的影响。
例如，当电流互感器安装在高温环境下时，应选择能够承受高温的变比。
四、电流互感器变比选择注意事项1. 变比选择应根据具体的测量需求和实际情况进行，避免盲目选择或从众心理。
2. 变比选择应综合考虑测量范围、负载能力、测量精度、经济性和环境因素等多个因素，不能一味追求某一方面的要求。
3. 在选择变比时，可以参考标准规范和相关技术资料，也可以咨询专业人士的意见。
