第八节建筑弱电安装工程量计算一.预算定额及工程量计算1.共用天线电视系统需要计算的项目及定额:线路分配器、分支器的安装分明装、暗装,以“个”计量。
13-658明装13-659 暗装用户终端盒(电视插座)分明装、暗装,以“个”计量。
13-661 明装13-662 暗装暗盒埋设区分规格(86×86,75×100,200×150)以“个”计量。
13-663 暗盒86×86 75×10013-664 暗盒200×150分配网络上的放大器、分支器、分配器、均衡器、用户终端盒等预留线,按其进出线的数量每根预留0.2米计入射频传输电缆工程量。
用户共用器的安装(前端箱)以“台”计量13-570射频传输电缆的敷设区分不同敷设方式,按单根“延长米”计量,不扣除管路中间的接线盒所占长度,其预留长度和附加长度计入工程量。
定额按敷设方式区分:管/暗槽穿放Φ9mm以内13-575 Φ9mm以上13-576线槽/桥架/支架/活动地板内明布放Φ9mm以内13-577Φ9mm以上13-578射频电缆头制作安装以“个”计量13-584射频电缆配管工程量计算方法及定额均使用第二册定额。
2.室内电话线路需计算的项目及定额:户内放电话线双绞线缆、光缆、同轴电缆、电话线和广播线敷设,穿放、明布放区分不同敷设方式,按单根(束)“延长米”计量,不扣除管路中间的接线盒所占的长度,其预留长度和附加长度计入工程量。
预留长度:模块式信息插座、电话出线口等预留线暗每个预留0.2米计入线缆工程量。
附加长度:①电缆进入建筑物 2.0②电缆进入沟内或吊架时引上(下)预留 1.5米③电缆中间接头盒两端各留2.0米④线缆、电缆进入各种机柜、箱高+宽⑤电话线、广播线进入各种箱、柜高+宽•穿放双芯电话线:区分管内、线槽内,以“100米”为计量单位。
13-32 13-33•穿放电话电缆:区分对数(10对以内,20对,30对,50对,100对,200对,300对),以“100米”为计量单位。

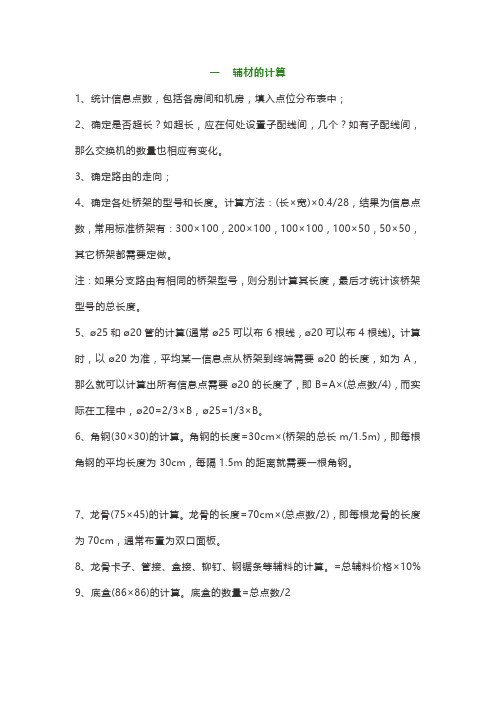

一辅材的计算1、统计信息点数,包括各房间和机房,填入点位分布表中;2、确定是否超长?如超长,应在何处设置子配线间,几个?如有子配线间,那么交换机的数量也相应有变化。
3、确定路由的走向;4、确定各处桥架的型号和长度。
计算方法:(长×宽)×0.4/28,结果为信息点数,常用标准桥架有:300×100,200×100,100×100,100×50,50×50,其它桥架都需要定做。
注:如果分支路由有相同的桥架型号,则分别计算其长度,最后才统计该桥架型号的总长度。
5、ø25和ø20管的计算(通常ø25可以布6根线,ø20可以布4根线)。
计算时,以ø20为准,平均某一信息点从桥架到终端需要ø20的长度,如为A,那么就可以计算出所有信息点需要ø20的长度了,即B=A×(总点数/4),而实际在工程中,ø20=2/3×B,ø25=1/3×B。
6、角钢(30×30)的计算。
角钢的长度=30cm×(桥架的总长m/1.5m),即每根角钢的平均长度为30cm,每隔1.5m的距离就需要一根角钢。
7、龙骨(75×45)的计算。
龙骨的长度=70cm×(总点数/2),即每根龙骨的长度为70cm,通常布置为双口面板。
8、龙骨卡子、管接、盒接、铆钉、钢锯条等辅料的计算。
=总辅料价格×10%9、底盒(86×86)的计算。
底盒的数量=总点数/2二设备材料的计算1、线缆的计算:(最远+最近)/2×点数×1.1/305说明:最远为从机房到信息点的最远点;最近为机房内的信息点,一般为20米;点数为从机房开始所覆盖的信息点,如果有子配线间,那么该点数就为从子配线间开始路由所覆盖的信息点数,1.1中的0.1为富裕量,即10%。
先了解一下强电计算规则,再了解弱电算量一、强电部分:1、熟悉图纸:① 先看设计说明,把设计说明上的工程所用材料及防雷部分的说明全部记下来,然后说明上一般都附有图例,把图例上所有的需要数个数的(配电箱分不同规格、灯具、插座、开关等)都分别统计出数量;② 看系统图时应对上平面图,了解管子的走向。
系统图上的上下方向一般在平面图只有点或圈表示(说明是垂直走的);系统图上的左右方向在平面图上左右走;系统图上的斜线45度方向走,说明在平面图上前后走的管道;系统图上用标高推其立管的高度,平面图上可以量出干管及支管的水平段长度;2、工程量计算流程:首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路(照明、插座等)。
3、计算步骤:先算管(槽)后算线(缆),管(槽)不进箱、线(缆)进箱。
4、有关规定:室外进线图纸上未标注的情况下,室外预留1.5m(室外至外墙皮);电缆进箱长度加2m,电线进箱长度为配电箱的半周长;没给实际做法的情况,考虑地面做法为0.3m。
所有的电线管子全部为暗敷(在混凝土楼板及墙面、地面中,在平面图中量管子时只有楼梯处的管子一般按图上画的量,其它房间的管子可以按两点间最短距离量)计算电气工程应撑握以下的计算规律:1)、照明灯具支线一般是两根导线,要求带接地的则是三根导线,一根火线与一根零线形成回路,灯就可以亮了,但为了确保安全用电,规范要求安装高度在距地2.4米以下的金属灯具必须连接PE专用保护线(从配电箱引来),应该注意卫生间或走廓上的壁灯安装高度2)、N联开关共有(N+1)根导线,照明灯具的开关必须接在相线(也称火线)上,无论是几联开关,只接进去一根相线,再从开关接出来控制线,几联开关就应该有几条控制线,所以,双联开关有三根导线,三联开关有四根导线,以此类堆。
3)、单相插座支线有三根导线,现行国家规范要求照明支路和插座支路分开,一般照明支线在顶棚上敷设,插座支路在地面下敷设,并且在插座回路上安装漏电保护器,插座支路导线根数由极数(孔数)最多的插座决定,所经二、三孔双联插座是三根导线,若是四联三极插座也是三根线。
先了解一下强电计算规则,再了解弱电算量一、强电部分:1、熟悉图纸:① 先看设计说明,把设计说明上的工程所用材料及防雷部分的说明全部记下来,然后说明上一般都附有图例,把图例上所有的需要数个数的(配电箱分不同规格、灯具、插座、开关等)都分别统计出数量;② 看系统图时应对上平面图,了解管子的走向。
系统图上的上下方向一般在平面图只有点或圈表示(说明是垂直走的);系统图上的左右方向在平面图上左右走;系统图上的斜线45度方向走,说明在平面图上前后走的管道;系统图上用标高推其立管的高度,平面图上可以量出干管及支管的水平段长度;2、工程量计算流程:首先从室外→→→总配电箱→→→单元配电箱→→→户内配电箱→→→各个回路(照明、插座等)。
3、计算步骤:先算管(槽)后算线(缆),管(槽)不进箱、线(缆)进箱。
4、有关规定:室外进线图纸上未标注的情况下,室外预留1.5m(室外至外墙皮);电缆进箱长度加2m,电线进箱长度为配电箱的半周长;没给实际做法的情况,考虑地面做法为0.3m。
所有的电线管子全部为暗敷(在混凝土楼板及墙面、地面中,在平面图中量管子时只有楼梯处的管子一般按图上画的量,其它房间的管子可以按两点间最短距离量)计算电气工程应撑握以下的计算规律:1)、照明灯具支线一般是两根导线,要求带接地的则是三根导线,一根火线与一根零线形成回路,灯就可以亮了,但为了确保安全用电,规范要求安装高度在距地2.4米以下的金属灯具必须连接PE专用保护线(从配电箱引来),应该注意卫生间或走廓上的壁灯安装高度2)、N联开关共有(N+1)根导线,照明灯具的开关必须接在相线(也称火线)上,无论是几联开关,只接进去一根相线,再从开关接出来控制线,几联开关就应该有几条控制线,所以,双联开关有三根导线,三联开关有四根导线,以此类堆。
3)、单相插座支线有三根导线,现行国家规范要求照明支路和插座支路分开,一般照明支线在顶棚上敷设,插座支路在地面下敷设,并且在插座回路上安装漏电保护器,插座支路导线根数由极数(孔数)最多的插座决定,所经二、三孔双联插座是三根导线,若是四联三极插座也是三根线。
弱电管道人行道、车行道每米工程量计算1、挖方:弱电管道位于人行道V挖={(0.15×2+0.76)+[(0.15×2+0.76)+(0.8+0.32)×0.5×2]}×(0.8+0.32)÷2×1=1.814m³弱电管道位于车行道V挖={(0.15×2+0.76)+[(0.15×2+0.76)+(0.8+0.53)×0.5×2]}×(0.8+0.53)÷2×1=2.294m³2、填方:弱电管道位于人行道V填=1.129 m³(该体积是从人行道结构层地面至沟槽底的面积减去12个直径110mm的PVC管道面积,乘以1m)如上图所示弱电管道位于车行道V填=0.598 m³(该体积是从车行道结构层底面至碎石垫层顶面的面积减去C20砼所占的面积,乘以1m)如上图所示3、位置:第三册第一分册图号:RDG-01弱电工程中型直通井每座井工程量计算1、挖方S1=4.28×3.18=13.61㎡S2=6.38×5.28=33.686㎡V挖=(S1+S2)÷2×H=(13.61+33.686)÷2×2.1=49.61m³2、填方中型直通井位于人行道时:V井=3.28×2.18×(2.1-0.28)=13.014m³V0.28=(S1+S2)÷2×H=(30.5+33.686)÷2×0.28=8.986m³S1=6.1×5.0=30.5㎡S2=6.38×5.28=33.686㎡V填=V挖-V井-V0.28=49.61-8.986-13.014=27.610 m³V0.28为人行道结构层所占用的回填方量V井为直通井所占的回填方量3、后附图纸弱电工程中型三通井每座井工程量计算1、挖方:S1=5.64×3.59=20.248㎡ S2=7.94×5.89=46.767㎡V挖=(S1+S2)÷2×H=(20.248+46.767)÷2×2.3=77.067m³2、填方:中型三通井位于人行道时:V井=4.64×2.59×(2.3-0.28)=24.276m³V0.28=(S1+S2)÷2×H=(42.973+46.767)÷2×0.28=12.564m³S1=7.66×5.61=42.973㎡ S2=7.94×5.89=46.767㎡V填=V挖-V井-V0.28=77.067-12.564-24.276=40.227m³V0.28为人行道结构层所占用的回填方量V井为三通井所占的回填方量中型三通井位于车行道时:V井=4.64×2.59×(2.3-0.62)=20.19m³V0.62=(S1+S2)÷2×H=(38.65+46.767)÷2×0.62=26.479m³S1=7.32×5.28=38.65㎡ S2=7.94×5.89=46.767㎡V填=V挖-V井-V0.28=77.067-20.19-20.19=30.398m³V0.62为车行道结构层所占用的回填方量V井为三通井所占的回填方量3、后附图纸弱电工程中型四通井每座井工程量计算1、挖方:S1=5.64×3.59=20.248㎡ S2=7.94×5.89=46.767㎡V挖=(S1+S2)÷2×H=(20.248+46.767)÷2×2.3=77.067m³2、填方:中型四通井位于人行道时:V井=4.64×2.59×(2.3-0.28)=24.276m³V0.28=(S1+S2)÷2×H=(42.973+46.767)÷2×0.28=12.564m³S1=7.66×5.61=42.973㎡ S2=7.94×5.89=46.767㎡V填=V挖-V井-V0.28=77.067-12.564-24.276=40.227m³V0.28为人行道结构层所占用的回填方量V井为四通井所占的回填方量中型四通井位于车行道时:V井=4.64×2.59×(2.3-0.62)=20.19m³V0.62=(S1+S2)÷2×H=(38.65+46.767)÷2×0.62=26.479m³S1=7.32×5.28=38.65㎡ S2=7.94×5.89=46.767㎡V填=V挖-V井-V0.28=77.067-20.19-20.19=30.398m³V0.62为车行道结构层所占用的回填方量V井为四通井所占的回填方量3、后附图纸弱电工程髙井路挖、填、检查井工程量计算1、挖方V1=576×1.814= 1044.864m³V2=6×49.61= 297.660m³2、填方管沟主线位于人行道268m(V3)、直通井六座位于人行道(V4)。
