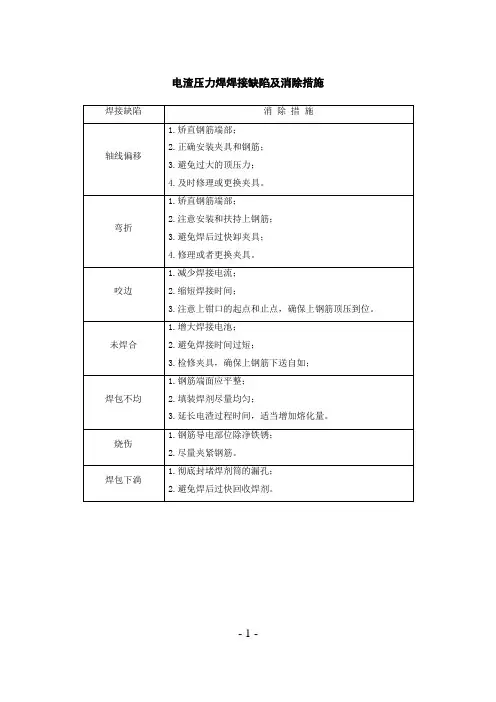

钢筋电渣压力焊接头焊接缺陷与防止措施表

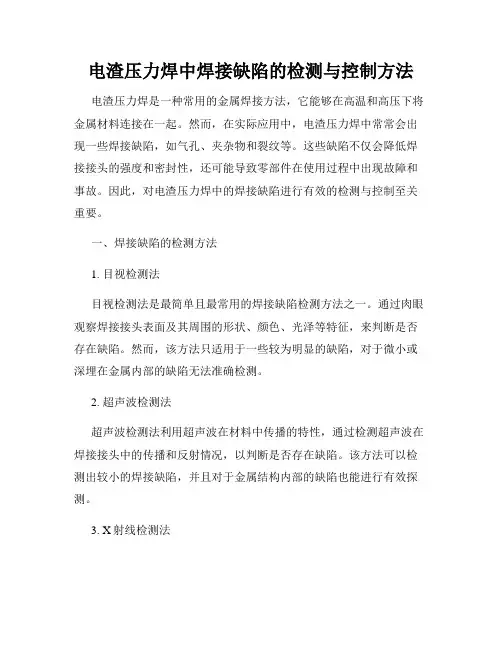

电渣压力焊中焊接缺陷的检测与控制方法电渣压力焊是一种常用的金属焊接方法，它能够在高温和高压下将金属材料连接在一起。

然而，在实际应用中，电渣压力焊中常常会出现一些焊接缺陷，如气孔、夹杂物和裂纹等。

这些缺陷不仅会降低焊接接头的强度和密封性，还可能导致零部件在使用过程中出现故障和事故。

因此，对电渣压力焊中的焊接缺陷进行有效的检测与控制至关重要。

一、焊接缺陷的检测方法1. 目视检测法目视检测法是最简单且最常用的焊接缺陷检测方法之一。

通过肉眼观察焊接接头表面及其周围的形状、颜色、光泽等特征，来判断是否存在缺陷。

然而，该方法只适用于一些较为明显的缺陷，对于微小或深埋在金属内部的缺陷无法准确检测。

2. 超声波检测法超声波检测法利用超声波在材料中传播的特性，通过检测超声波在焊接接头中的传播和反射情况，以判断是否存在缺陷。

该方法可以检测出较小的焊接缺陷，并且对于金属结构内部的缺陷也能进行有效探测。

3. X射线检测法X射线检测法是一种通过照射金属接头并检测射线透射情况来判断是否存在缺陷的方法。

X射线可以穿透金属表面，当遇到缺陷时会产生散射或吸收，通过检测这些射线的变化可以确定缺陷的存在。

该方法可以检测出细小的焊接缺陷，但需要专用设备和专业人员进行操作，较为复杂。

二、焊接缺陷的控制方法1. 优化焊接参数通过合理选择电渣压力焊的焊接参数，如焊接电流、电压、焊接速度等，可以有效控制焊接过程中的温度和热输入，减少焊接缺陷的产生。

同时，还可以根据不同材料和焊接接头的要求，调整焊接参数以获得更好的焊接质量。

2. 加强焊接接头的预处理在进行电渣压力焊之前，对要焊接的金属材料进行必要的预处理，如表面清洁、去除氧化层、去除油脂等。

预处理可以提高焊接接头的质量，减少焊接缺陷的产生。

3. 使用合适的焊接辅料选择合适的焊接辅料，如焊接丝、焊剂等，对于减少焊接缺陷具有重要作用。

焊接辅料的选择应根据实际需求和焊接材料的性质进行，确保其与基材的相容性和焊接质量。

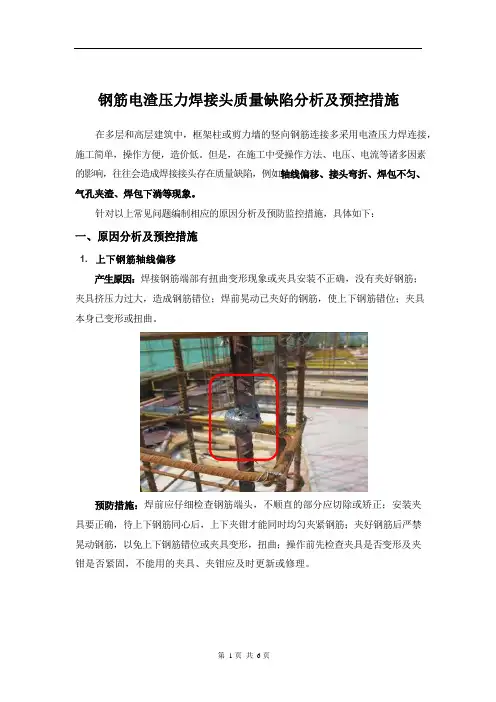

钢筋电渣压力焊接头质量缺陷分析及预控措施在多层和高层建筑中，框架柱或剪力墙的竖向钢筋连接多采用电渣压力焊连接，施工简单，操作方便，造价低。

但是，在施工中受操作方法、电压、电流等诸多因素的影响，往往会造成焊接接头存在质量缺陷，例如轴线偏移、接头弯折、焊包不匀、气孔夹渣、焊包下淌等现象。

针对以上常见问题编制相应的原因分析及预防监控措施，具体如下：一、原因分析及预控措施1. 上下钢筋轴线偏移产生原因：焊接钢筋端部有扭曲变形现象或夹具安装不正确，没有夹好钢筋；夹具挤压力过大，造成钢筋错位；焊前晃动已夹好的钢筋，使上下钢筋错位；夹具本身已变形或扭曲。

预防措施：焊前应仔细检查钢筋端头，不顺直的部分应切除或矫正；安装夹具要正确，待上下钢筋同心后，上下夹钳才能同时均匀夹紧钢筋；夹好钢筋后严禁晃动钢筋，以免上下钢筋错位或夹具变形，扭曲；操作前先检查夹具是否变形及夹钳是否紧固，不能用的夹具、夹钳应及时更新或修理。

2. 接头处弯折产生原因：焊接后夹具卸的过早，接头处熔融金属没有完全固化，接头的强度和刚度还都很小，不能支撑上部钢筋。

焊接时未注意扶持上部钢筋，在焊接或卸夹具时，上部钢筋晃动而造成接头处弯折。

预防措施：一套电渣压力焊机应配置5-6 套夹具，目的是保证接头焊接完毕后停歇30s 以上再拆卸焊接夹具时增加一定强度和刚度，避免上部钢筋向下歪斜。

另外，焊接时或卸夹具时应用手扶持好上部钢筋，以免上部钢筋晃动，造成接头弯折。

3. 焊包薄而大产生原因：挤压过程中，挤压速度过快且压力过大，把熔融的金属液体过快地挤向四周。

焊接电流过大或挤压过程的时间过长，使钢筋熔融的金属液过多，从而造成挤压后焊包薄而大。

预防措施：挤压时应逐渐下送钢筋，使上部钢筋把熔融的金属液体均匀地挤到钢筋周围，形成厚薄均匀，大小适中的焊包。

因电渣压力焊的热效率较高，其焊接电流比闪光对焊的电流小一半，宜按钢筋的截面面积确定焊接电流(一般取0.8-0.9A/mm2)。

电渣压力焊不合格处理措施电渣压力焊是一种重要的焊接方法之一，在大量的工业制造生产中得到广泛应用。

电渣压力焊可以提高焊缝质量，提高生产效率，降低生产成本。

但是，由于人为操作、设备故障等原因，有时焊接质量不够理想，不符合规定要求的标准，即焊接不合格。

本文将讨论电渣压力焊不合格的处理措施及其防范措施。

一、电渣压力焊的不合格现象电渣压力焊不合格的主要现象包括：1.焊缝中夹炸子：焊接时，因为电极与工件起弧反应时，若起弧时间过长或弧距过大，容易使工件表层出现等离子弧气泡，这些气泡形成的气体受到压力迅速膨胀，形成了炸子。

2.熔透不足：一般指焊缝的深度不够或者融合的数量不足，不能达到焊接强度的要求，焊缝表面平整度不够，存在缩孔、气洞等缺陷。

3.钩边：这是指焊缝在过度热的状态下，因外力影响而发生的变形，形成了不规则的缺口或裂纹。

4.环裂：也称为分层裂纹，指在钢材或铜、铝等材料的热应力作用下，由于温度梯度或热收缩产生冷却应力，导致焊件产生内部应力，从而裂纹发生。

二、电渣压力焊不合格处理措施1.焊缝中夹炸子（1）加强焊工的培训，提高操作技能。

（2）保证电渣压力焊设备的完好，及时更换电极。

（3）掌握正确的焊接流程，控制好其间隔时间以及气泡大小。

（4）对于出现炸子的焊缝，可用砂轮将炸子打掉，并回填焊道，进行二次焊接。

（5）必要时采用其它治理方法，如提高焊接电流，更换电极种类等。

2.熔透不足（1）在焊接前充分清洁焊件表面，避免氧化物对焊接影响。

（2）控制合适的焊接电流和焊接电压，提高焊接速度，确保焊缝完整性和深度，提高焊接质量和合格率。

（3）选择正确的焊材，保证焊材的质量和合格证书。

（4）验明焊件的原材料，确定其材质，不符合设计规定要求的时候应当更换材料。

3.钩边（1）避免隐藏焊接，对焊缝位置进行清晰标记，确保对焊部位清晰无误。

（2）在焊接之前，根据焊接工艺描述以及材料物性等特点，采取适当焊接措施，使得焊接结果保持原有的稳定形态。

电渣压力焊不合格处理方案电渣压力焊是一种通常被用于高负荷和高压力工业应用的焊接方法。

它是在高电流下进行的一种焊接方法，焊接材料被压在一起并通过电压加热在一起焊接。

然而，如果材料配合不当或者操作不良，电渣压力焊的焊缝可能会出现几种类型的不合格，包括焊接缺陷、机械性质差、结构性质差、耐腐蚀性能差、导电性质差等。

在这种情况下，不合格的焊缝需要被处理，以确保维护材料的安全，同时保证焊接的质量和效果。

下面将介绍电渣压力焊不合格处理方案。

1.焊缝研磨焊缝研磨通常被用来处理焊接缺陷，如焊接不牢固、气孔等。

焊接缺陷是由于焊接时存在空气、水分、油脂等物质，在焊接区域聚集，阻止电流进入焊接区域，导致的。

这个过程可能会产生一些不可避免的小气孔或者其它缺陷。

研磨可以消除这些缺陷并确保焊缝的完整性。

2.热处理热处理是处理焊缝强度和耐腐蚀性问题的一种方法。

该方法涉及将焊缝暴露在高温下并降低其硬度，使其变得柔韧。

这可以防止焊缝在应力、压力或者震动发生时因硬度过高而破碎。

3.抛丸清理将焊接表面进行抛丸清理可以使其减少焊接缺陷，从而有效地提高其耐腐蚀性，并保证其结构性能。

抛丸清理除去表面氧化物和其他杂质，消除了焊接表面上的粗糙部分，使得表面变得平滑,同时预防表面由于残留的杂质或治具磨损而再次导致不合格的焊接。

4.再次焊接再次焊接可以重新焊接缺陷处的焊缝，并通过实现适当的材料设置和工艺设置，以确保质量和耐久性。

在这个过程中，焊接的缺陷可能需要被研磨，并将焊接区域清除干净和减少水分和油脂等物质的含量，来确保焊缝的质量和强度。

总的来说，处理电渣压力焊的不合格问题需要有一个整体的理解和规划，以确保质量和强度。

除了上述提到的处理方法，掌握适当的焊接技能也同样重要。

因此，操作焊接的人员需要经过详细的培训和指导，在焊接过程中对所需的材料的设置，策略和技能都要有相应的了解和能力，并时刻关注各个环节，确保随时对不合格焊缝进行处理。

钢筋电渣压力焊接头质量缺陷分析及预控措施在多层和高层建筑中，框架柱或剪力墙的竖向钢筋连接多采用电渣压力焊连接，施工简单，操作方便，造价低。

但是，在施工中受操作方法、电压、电流等诸多因素的影响，往往会造成焊接接头存在质量缺陷，例如轴线偏移、接头弯折、焊包不匀、气孔夹渣、焊包下淌等现象。

一般在现场检查过程中，发现在电渣压力焊质量缺陷的问题表现尤为突出（具体可关注文中所列照片），为了避免上述缺陷，项目部针对施工现场存在的问题及时进行了探讨，并编制了相应的原因分析及预防监控措施，具体如下：一、原因分析及预控措施1．上下钢筋轴线偏移产生原因：焊接钢筋端部有扭曲变形现象或夹具安装不正确，没有夹好钢筋；夹具挤压力过大，造成钢筋错位；焊前晃动已夹好的钢筋，使上下钢筋错位；夹具本身已变形或扭曲。

预防措施：焊前应仔细检查钢筋端头，不顺直的部分应切除或矫正；安装夹具要正确，待上下钢筋同心后，上下夹钳才能同时均匀夹紧钢筋；夹好钢筋后严禁晃动钢筋，以免上下钢筋错位或夹具变形，扭曲；操作前先检查夹具是否变形及夹钳是否紧固，不能用的夹具、夹钳应及时更新或修理。

2．接头处弯折产生原因：焊接后夹具卸的过早，接头处熔融金属没有完全固化，接头的强度和刚度还都很小，不能支撑上部钢筋。

焊接时未注意扶持上部钢筋，在焊接或卸夹具时，上部钢筋晃动而造成接头处弯折。

预防措施：一套电渣压力焊机应配置5-6套夹具，目的是保证接头焊接完毕后停歇30s以上再拆卸焊接夹具时增加一定强度和刚度，避免上部钢筋向下歪斜。

另外，焊接时或卸夹具时应用手扶持好上部钢筋，以免上部钢筋晃动，造成接头弯折。

3．焊包薄而大产生原因：挤压过程中，挤压速度过快且压力过大，把熔融的金属液体过快地挤向四周。

焊接电流过大或挤压过程的时间过长，使钢筋熔融的金属液过多，从而造成挤压后焊包薄而大。

预防措施：挤压时应逐渐下送钢筋，使上部钢筋把熔融的金属液体均匀地挤到钢筋周围，形成厚薄均匀，大小适中的焊包。

钢筋电渣压力焊1 范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm地Ⅰ～Ⅱ级竖向或斜向（倾斜度4∶1范围内）钢筋地连接.2 施工准备2.1 材料及主要机具：2.1.1钢筋：钢筋地级别、直径必须符合设计要求，有出厂证明书及复试报告单.进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性实验.2.1.2焊剂.2.2.2.1 焊剂地性能应符合GB5293碳素钢埋弧焊用焊剂地规定.焊剂型号为HJ401,常用地为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂.2.1.2.2 焊剂应存放在干燥地库房内，防止受潮.如受潮，使用前须经250～300℃烘焙2h.2.1.2.3 使用中回收地焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用.2.1.2.4 焊剂应有出厂合格证.2.1.3主要机具：2.1.3.1 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等.2.1.3.2 自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等.2.1.3.3 焊接电源.钢筋电渣压力焊宜采用次级空载电压较高（TSV以上〕地交流或直流焊接电源.（一般32mm直径及以下地钢筋焊接时，可采用容量为600A地焊接电源；32mm 直径及以上地钢筋焊接时，应采用容量为1000A地焊接电源）.当焊机容量较小时，也可以采用较小容量地同型号，同性能地两台焊机并联使用.2.2 作业条件2.2.1焊工必须持有有效地焊工考试合格证.2.2.2设备应符合要求.焊接夹具应有足够地刚度，在最大允许荷载下应移动灵活，操作方便.焊剂罐地直径与所焊钢筋直径相适应，不致在焊接过程中烧坏.电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数.2.2.3电源应符合要求.当电源电压下降大于5%，则不宜进行焊接.2.2.4作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工地劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故.2.2.5注意接头位置，注意同一区段内有接头钢筋截面面积地百分比，不符合《混凝土结构工程施工及验收规范》有关条款地规定时，要调整接头位置后才能施焊.3 操作工艺3.1 工艺流程：→→→→→→→→→3.1.1电渣压力焊地工艺过程：→→→→3.2 检查设备、电源，确保随时处于正常状态，严禁超负荷工作.3.3 钢筋端头制备：钢筋安装之前，焊接部位和电极钳口接触地（150mm区段内）钢筋表面上地锈斑、油污、杂物等，应清除干净，钢筋端都若有弯折、扭曲，应予以矫直或切除，但不得用锤击矫直.3.4 选择焊接参数：钢筋电渣压力焊地焊接参数主要包括：焊接电流、焊接电压和焊接通电时间，参见表4-23. 不同直径钢筋焊接时，按较小直径钢筋选择参数，焊接通电时间延长约10%.3.5 安装焊接夹具和钢筋：夹具地下钳口应夹紧于下钢筋端部地适当位置，一般为1/2焊剂罐高度偏下5～10mm，以确保焊接处地焊剂有足够地淹埋深度.上钢筋放入夹具钳口后，调准动夹头地起始点，使上下钢筋地焊接部位位于同轴状态，钢筋电渣压力焊焊接参数表4-23钢筋一经夹紧，严防晃动，以免上下钢筋错位和夹具变形.3.6 安放引弧用地铁丝球（也可省去）.安放焊剂罐、填装焊剂.3.7 试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之前，必须按照选择地焊接参数进行试焊并作试件送试，以便确定合理地焊接参数.合格后，方可正式生产.当采用半自动、自动控制焊接设备时，应按照确定地参数设定好设备地各项控制数据，以确保焊接接头质量可靠.3.8 施焊操作要点.3.8.1闭合回路、引弧：通过操纵杆或操纵盒上地开关，先后接通焊机地焊接电流回路和电源地输入回路，在钢筋端面之间引燃电弧，开始焊接.3.8.2电弧过程：引燃电弧后，应控制电压值.借肋操纵杆使上下钢筋端面之间保持一定地间距，进行电弧过程地延时，使焊剂不断熔化而形成必要深度地渣池.3.8.3电渣过程：随后逐渐下送钢筋，使上钢筋端都插入渣池，电弧熄灭，进入电渣过程地延时，使钢筋全断面加速熔化.3.8.4挤压断电：电渣过程结束，迅速下送上钢筋，使其端面与下钢筋端面相互接触，趁热排除熔渣和熔化金属.同时切断焊接电源.3.8.5接头焊毕，应停歇20～30s后（在寒冷地区施焊时，停歇时间应适当延长），才可回收焊剂和卸下焊接夹具.3.9 质量检查：在钢筋电渣压力焊地焊接生产中，焊工应认真进行自检，若发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷，应切除接头重焊，并查找原因，及时消除.切除接头时，应切除热影响区地钢筋，即离焊缝中心约为 1.1倍钢筋直径地长度范围内地部分应切除.4 质量标准4.1 保证工程；4.1.1钢筋地品种和质量，必须符合设计要求和有关标准地规定.注：进口钢筋需先经过化学成分检验和焊接实验，符合有关规定后方可焊接.检验方法：检查出厂质量证明书和实验报告单.4.1.2钢筋地规格，焊接接头地位置，同一区段内有接头钢筋面积地百分比，必须符合设计要求和施工规范地规定.检验方法：观察或尺量检查.4.1.3电渣压力焊接头地力学性能检验必须合格.力学性能检验时，从每批接头中随机切取3个接头作拉伸实验.4.1.3.1 在一般构筑物中，以300个同钢筋级别接头作为一批.4.1.3.2 在现浇钢筋混凝土多层结构中，以每一楼层或施工区段地同级别钢筋接头作为一批，不足300个接头仍作为一批.检验方法：检查焊接试件实验报告中.4.2 基本工程：钢筋电渣压力焊接头应逐个进行外观检查，结果应符合下列要求：4.2.1焊包较均匀，突出部分最少高出钢筋表面4mm.4.2.2电极与钢筋接触处，无明显地烧伤缺陷.4.2.3接头处地弯折角不大于4°.4.2.4接头处地轴线偏移应不超过0.l倍钢筋直径，同时不大于2mm.外观检查不合格地接头应切除重焊、或采取补救措施.检验方法：目测或量测.5 成品保护接头焊毕，应停歇20～30s后才能卸下夹具，以免接头弯折.6 应注意地质量问题6.1在钢筋电渣压力焊生产中，应重视焊接全过程中地任何一个环节.接头部位应清理干净；钢筋安装应上下同心；夹具紧固，严防晃动；引弧过程，力求可靠；电弧过程，延时充分，电渣过程，短而稳定；挤压过程，压力适当.若出现异常现象.应参照表4-24查找原因，及时清除.6.2电渣压力焊可在负温条件下进行，但当环境温度低于-20℃时，则不宜进行施焊. 雨天、雪天不宜进行施焊，必须施焊时，应采取有效地遮蔽措施.焊后未冷却地接头，应避免碰到冰雪.7 质量记录本工艺标准应具备以下质量记录：7.1 钢筋出厂质量证明书或实验报告单.7.2 焊剂合格证.7.3 钢筋机械性能复试报告.7.4 进口钢筋应有化学成分检验报告和可焊性实验报告.国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能明显不正常地，应有化学成分检验报告.7.5 钢筋接头地拉伸实验报告.钢筋电渣压力焊接头焊接缺陷与防止措施表4-24。

电渣压力焊接头质量缺陷分析及预防措施汇报人：日期:•引言•电渣压力焊接头质量缺陷分析•预防措施目录•案例分析•结论与展望01引言目的分析电渣压力焊接头质量缺陷产生的原因，提出相应的预防措施，提高焊接接头质量。

背景电渣压力焊接是一种广泛应用于钢结构、钢筋混凝土结构等领域的焊接方法。

由于操作不当或材料原因，焊接接头容易出现各种质量缺陷，如未熔合、夹渣、气孔等，这些缺陷将严重影响结构的承载能力和安全性。

目的和背景焊接接头是钢结构、钢筋混凝土结构等的重要组成部分，其质量直接关系到结构的安全性和稳定性。

结构安全焊接接头的质量将影响结构的使用寿命，如果存在质量缺陷，将导致结构过早出现疲劳、腐蚀等问题。

使用寿命焊接接头的质量将影响结构的制造成本和维修费用，如果存在质量缺陷，将增加不必要的维修和更换成本。

经济性焊接接头质量的重要性02电渣压力焊接头质量缺陷分析未熔合是电渣压力焊接头常见的质量缺陷之一，表现为焊缝金属之间未完全熔合。

总结词未熔合的原因可能包括焊接速度过快、焊接电流过小、焊丝伸出长度过长等。

这种缺陷会导致焊缝强度降低，容易产生裂纹。

详细描述未熔合缺陷夹渣是指在焊缝中残留的杂质或非金属夹杂物。

详细描述夹渣的原因可能包括焊接前未清理干净坡口、焊接过程中添加的焊剂过多或过少、焊接速度过快等。

夹渣会导致焊缝强度和韧性下降，容易产生裂纹。

气孔是指在焊缝中形成的孔洞，通常是由于气体在焊接过程中未能及时逸出而形成的。

气孔的原因可能包括坡口边缘不干净、焊丝伸出长度过长、焊接速度过快等。

气孔会导致焊缝强度和韧性下降，容易产生裂纹。

详细描述总结词裂纹是指在焊缝中出现的断裂现象，通常是由于材料本身或焊接过程中的应力集中而引起的。

总结词裂纹的原因可能包括材料本身存在缺陷、焊接过程中应力过大、焊接速度过快等。

裂纹会导致焊缝强度和韧性严重下降，甚至可能导致接头失效。

详细描述裂纹缺陷03预防措施焊接工艺控制制定焊接工艺方案根据电渣压力焊的工艺特点，制定合理的焊接工艺方案，包括焊接电流、电压、焊接速度等参数的确定。

钢筋竖向焊接原理及缺陷防治钢筋竖向焊接原理及缺陷防治一、焊接原理竖向钢筋电渣压力焊的基本原理是：将两根钢筋安放成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层面下形成电弧过程和电渣过程，产生电弧和电阻热而达到2000。

C以上高温熔渣，均匀熔化钢筋被焊接头，再经挤压而形成焊接接头。

二、电渣压力焊的适用范围电渣压力焊的适用范围：热扎Ⅰ、Ⅱ级，直径在Φ14~40（单位：mm），现浇钢筋混凝土结构中竖向或斜向（倾斜度在4：1范围内）钢筋的连接，宜采用电渣压力焊。

三、焊接缺陷产生原因及防止措施（一）轴线偏移这种现象约占焊接缺陷的一半以上1、现象：《钢筋焊接及验收规程》中规定：“接头处钢筋轴线的偏移不得超过钢筋直径的0.1倍，同时不得大于2mm”，超过此标准为轴线偏移缺陷。

2、产生原因：①夹具不合格。

②上、下钳口的同心度未调好。

③钢筋端部不直。

④钢筋安放不正。

⑤挤压力过大。

3、防止措施：①选择上、下钳口夹距长、直角槽、加工精度高的夹具。

②经常维修夹具。

③钢筋端部一定要顺直，否则要校直或切除。

④安装好夹具，检查后再放焊剂。

⑤压力要适当。

（二）接头弯折1、现象：《钢筋焊接及验收规程》规定：“接头处弯折不得大于4。

”，否则为弯折缺陷。

2、产生原因：①钢筋端部不直。

②钢筋安放不正。

③夹具过早拆除或扶钢筋过早放手。

3、防止措施：①钢筋端头一定要顺直，否则要校直或切除。

②选择上、下钳口夹距长、直角槽、加工精度高的夹具。

③安装好夹具，待检查后再放焊剂。

④焊后至少等3min再拆夹具，扶钢筋至少要等2min后再放手。

（三）焊包薄而大1、现象：焊包是焊接时挤出的熔化金属，它反映了钢筋熔化量大小。

一般认为焊包直径为钢筋直径的1.6倍为好。

但实际上焊包并不能算作钢筋的受力断面，不能认为焊包越大越好。

焊包过大反映钢筋熔化量过大，有时反而强度降低。

2、产生原因：①挤压过猛。

②焊接电流通过时间过长。

③焊接电流过大。

3、防止措施：①掌握好挤压速度。

电渣压力焊接头质量缺陷分析及预防措施一、质量缺陷分析1.焊缝未熔合：焊缝未熔合是电渣压力焊接头较常见的质量缺陷之一、可能原因有：焊接电流过小，焊接速度过快，焊接时间不足，焊接压力不均匀等。

2.焊缝裂纹：焊缝裂纹是焊接头质量严重缺陷之一、裂纹常发生在焊接金属结构中，可能原因有：焊接过程中应力集中，焊缝处温度变化大，焊接变形不均匀等。

3.夹渣：夹渣是指焊缝中存在的硬质夹渣，会导致焊接头的强度下降。

夹渣可能由于焊接材料质量不过关，焊接电流过小等原因产生。

4.气孔：气孔是焊接头质量常见缺陷，对焊接性能有较大影响。

气孔的产生和气体溶解度有关，当焊接材料含气量过高，焊接过程中气体无法完全排出时，会产生气孔。

5.结合不良：结合不良是指基材和焊材之间结合力不够，会导致焊接头的强度下降。

结合不良可能与焊接材料、焊接压力不均匀等相关。

二、预防措施1.选择合适的焊接材料：焊接材料的质量对焊接头的质量有较大影响。

合格的焊接材料应具备良好的可焊性、机械性能和耐腐蚀性能。

在选择焊接材料时，应严格按照相关标准进行选材，并检验其合格证明。

2.提高操作技术：操作人员的素质和技术水平对焊接头的质量有决定性影响。

操作人员应熟悉焊接工艺要求，严格按照操作规程进行焊接操作。

在焊接过程中，应根据焊接材料的特点和实际需求，合理调节焊接参数，保证焊接质量。

3.加强设备维护：设备的性能和状态对焊接头质量有直接影响。

定期对焊接设备进行维护和检修，及时修复设备故障，确保设备正常工作。

同时，对设备的焊接压力、电流等参数进行准确调节，保证焊接质量。

4.强化质量控制：建立完善的质量控制体系，制定严格的焊接工艺规程，对焊接过程进行全程监控。

加强对焊接材料、设备、操作人员等各个环节的质量控制，确保焊接头质量。

5.加强培训和管理：加强对焊接操作人员的培训和管理，提高其技术水平和责任意识。

定期组织知识交流和培训活动，加强对质量缺陷分析及预防的学习，提高操作人员对焊接头质量缺陷的识别和解决能力。

钢筋施工质量通病钢筋工程在施工过程中向来是最易发生各种质量问题的项目之一，但总的来说，不外乎以下8种问题：一、电渣压力焊接头质量不符合要求（一）现象接头处轴线弯折或轴线偏心过大，焊包不匀,并有咬边、夹渣、未熔合等现象；钢筋夹持处烧伤。

（二）原因分析1、钢筋端部歪扭不直，清理不干净或端面不平；钢筋安装不正,轴线偏移，机具损坏，造成钢筋晃动和位移;焊接完成后,接头未经充分冷却；2、焊接工艺方法应用不当，焊接参数选择不合适,操作技术不过关；3、焊剂装填不匀，或受潮。

（三)防治措施1、焊接前应矫正或切除钢筋端部过于弯折或扭曲的部分，并予以清除干净，钢筋端面应磨平；2、钢筋加工安装应由持证焊工进行，安装钢筋时要注意钢筋或夹具轴线是否在同一直线上，钢筋是否安装牢固，过长的钢筋安装时应有置于同一水平面的延长架,如机具损坏，特别是焊接夹具垫块损坏应及时修理或更换，经验收合格后方准焊接；3、根据《钢筋焊接及验收规程》(JCJ18)合理选择焊接参数，正确掌握操作方法.焊接完成后，应视情况保持冷却1~2min后，待接头有足够的强度时再拆除机具或移动；4、焊工必须持有上岗证。

钢筋焊接前，必须根据施工条件进行试焊，合格后方可施焊;5、焊接完成后必须坚持自检。

对接头弯折和偏心超过标准的及未焊透的接头，应切除热影响区后重新焊接或采取补强焊接措施;对脆性断裂的接头应按规定进行复验，不合格的接头应切除热影响区后重新焊接。

二、直螺纹丝扣加工缺陷（一)现象：丝扣缺损、数量不够、丝头端部不平整等(如图)。

（二)原因分析:1、操作工人未经培训，现场交底不清；2、过程质量控制不严格,加工机械维护不到位;3、丝头加工后未及时加戴保护帽进行保护；4、钢筋端部直接采用切断机切割.（三）防治措施：1、钢筋接头丝扣加工的操作人员必须经过培训、考核、持证上岗；2、现场须配备通规、止规等检测工具，对加工的丝头要经常性抽查；3、合格的丝头应及时加装保护帽；4、钢筋端头应采用无齿锯切割，以保证钢筋端部平整。

电渣压力焊不合格处理方案一、不合格焊接的定义和原因电渣压力焊是利用电弧熔化电极和工件，同时利用一定的压力使熔化金属得到连续的电压焊接方式。

电渣压力焊的不合格焊接是指在焊接过程中出现了不符合规定要求的成焊接缺陷或性能。

导致不合格焊接的原因主要有以下几个方面：1.工艺参数设置不合理：工艺参数的设置对焊接质量有着重要的影响，例如电流大小、电压、压力等参数的选取不合理，会导致焊接过程中出现温度过高、焊接熔粒过大等问题。

2.焊接材料质量问题：焊接材料的质量问题也是导致不合格焊接的一个重要原因。

例如焊丝的含杂质过多、氧化层严重等问题都会影响焊缝的质量。

3.设备故障：设备的故障也是导致不合格焊接的原因之一。

例如焊机电流不稳定、压力缸压力不足等设备故障都会造成焊接缺陷。

4.操作不规范：操作人员的经验和操作规范也是影响焊接质量的重要因素。

例如焊接速度过快、焊接线路不稳定等操作不规范都会导致不合格焊接的产生。

二、不合格焊接的分类根据不合格焊接的性质和特点，我们可以将电渣压力焊的不合格焊接分为以下几类：1.焊缝缺陷：包括焊缝错位、焊缝不平整、焊缝气孔、焊缝裂纹等。

2.焊接渣和夹渣：焊接过程中产生的渣、夹渣等杂质附着在焊缝表面或内部，影响了焊接质量。

3.焊缝金属组织不均匀：焊接过程中金属组织出现不均匀，例如未溶解的相等。

4.焊缝过硬：焊接过程中产生的焊缝硬度过高，对工件使用性能造成不利影响。

三、不合格焊接的处理方案针对不同类型的不合格焊接，我们可以采取以下处理方案，以确保焊接质量合格：1.焊缝缺陷的处理方案：(1)焊缝错位：对于焊缝错位的情况，应根据实际情况采取修复措施，例如利用磨削或切割等方式修整焊缝。

(2)焊缝不平整：对于焊缝不平整的情况，可以采取打磨或修整的方式使焊缝表面平整。

(3)焊缝气孔：对于焊缝气孔的情况，可以采用焊后修补的方式，例如利用填补焊道等方法对焊缝气孔进行修复。

(4)焊缝裂纹：对于焊缝裂纹的情况，需要先确定裂纹的原因，例如是否是由于焊接参数不当或应力过大导致。

钢筋电渣压力焊一、材料要求1.1钢筋：钢筋的等级、型号、直径必须符合设计要求，有出厂证明书及复试报告单。

1.2焊剂：焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。

焊剂型号为HJ431，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。

焊剂应存放在干燥的库房内，防止受潮。

如受潮，使用前须经250℃~300℃烘焙2h。

并有烘焙记录。

使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。

焊剂应有出厂合格证。

二、主要机具2.1手工电渣压力焊设备包括：焊接电源控制箱、焊接夹具、焊剂罐等。

2.2焊接电源。

钢筋电渣压力焊采用次级空载电压较高（TSV以上）的交流焊接电源（一般32mm直径及以下的钢筋焊接时，采用容量为600A的焊接电源）。

当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。

2.3无齿锯切割机：用于切割钢筋。

三、作业条件3.1焊工必须持有有效的焊工考试合格证。

3.2设备应符合要求。

焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。

焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。

电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。

3.3电源应符合要求。

当电源电压下降大于5%时，不宜进行焊接。

3.4作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。

3.5注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工质量验收规范》有关条款的规定时，要调整接头位置后才能施焊。

3.6钢筋端头已用无齿锯切割，且端头要平；第一组接头距楼地面≥500mm；第一、二组接头相互错开≥35d，且≥500mm。

四、操作工艺4.1工艺流程：4.2电渣压力焊的施焊过程：4.3检查设备、电源，确保始终处于正常状态，严禁超负荷工作。

4.4钢筋端部检查：钢筋安装之前，应将钢筋焊接部位和电极钳口接触（150mm区段内）位置的锈斑、油污、杂物等清除干净，钢筋端部若有弯折、扭曲，应予以调直或切除，但不得用锤击调直。

电渣压力焊质量通病及防治措施工程质量保证措施1、质量目标本工程质量目标为合格。

为确保工程质量，从质量管理体系的各工序质量程度网络控制两大方面严格控制，并制定出相应的质量保证措施以确保工程的质量。

质量保证体系的管理组织，从公司到项目部，配套管理，形成严格的统一管理体系，定员定岗责任到人。

2、质量保证体系（1）建立健全质量保证体系，配备足够的专业质量检查人员，确保工程质量。

（2）加强技术管理，认真贯彻国家规范、操作规程及各项管理制度，确确岗位责任制，组织学习图纸、施工组织设计和工艺卡，做好技术交底工作，并建立技术考核制度。

（3）施工过程中，按部位检查操作方法和施工效果、及时纠正差错。

按部位及时填写应检查项目的隐、预检记录单，接受建设单位和质量检查人员检查。

督促班组执行自检、互检制和岗位责任制。

工程变更应提前办理。

如发生涉及结构的质量问题必须及时上报、不准擅自处理。

（4）测量、定位、放线必须准确，严格按施工测量定位方案进行。

定位控制桩要保护好，不得扰动。

（5）绑扎钢筋前要熟悉图纸，近配料检查加工的钢筋品种、规格、数量和形状，是否符合要求。

焊接接头经施焊人员自检后，抽样送到试验室进行机械性能试验。

（6）所有材料和半成品进场应有出厂合格证或检验报告，钢材应双控（合格证和检验报告）。

砼配合比示经试验室和技术经理同意，不得擅自变动。

原材料计量要准确，坍落度要严格控制，不得随意加水，搅拌机后台挂牌，标明配合比和每盘砼用料，砂、石、水泥要做原材料试验。

砼要振捣密实，防止漏振。

拆模后加强浇水养护，进行湿润养护并养护。

（7）严格工序交接制度。

要及时做好隐蔽工程验收记录，认真填写施工日记，确保技术资料完整。

（8）坚持预先定标准、定样板、定材料、定做法。

进场材料、半成品和加工品应执行验收手续，不符合要求的材料不得进场。

（9）土建和水电、安装由现场统一指挥，及时做好预埋件，认真做好各分项工程施工情况及检查记录和隐蔽工程验收记录，及时签证。

钢筋电渣压力焊施工工艺标准1、适用范围本工艺标准适用于一般工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的Ⅰ～Ⅱ级竖向或斜向（倾斜度在4：1的范围内）钢筋的连接，但不宜用于扎后余热处理的钢筋。

电渣压力焊在供电条件差、电压不稳、雨季或防火要求高的现场应慎用。

2、施工准备2．1材料2．1．1钢筋2．1．1．1钢筋的规格必须符合设计要求，有原材出厂质量证明书和钢筋原材试验报告单。

2．1．1．2进口钢筋和对钢材化学成分有怀疑的必须有钢筋原材化学分析报告，其化学成分应满足焊接要求，并应有可焊性试验。

2．1．2焊剂2．1．2．1焊剂型号宜为HJ431型。

该焊剂为熔炼型高锰高硅低氟焊剂，其性能应符合GB5293碳素钢埋弧焊用焊剂的规定。

2．1．2．2焊剂应在干燥的环境下存放，防止受潮。

若受潮，使用前须经250 ℃烘焙2小时。

2．1．2．3回收使用的焊剂，应清除熔渣和杂物，与新焊剂均匀混合后使用。

2．1．2．4焊剂应有出厂合格证。

2．2机具设备2．2．1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂盒等。

自动电渣压力焊设备（应优先采用）包括：焊接电源、控制箱、操作箱、焊接机头等。

2．2．1．1焊接电源竖向钢筋电渣压力焊的电源宜采用次级空载电压较高（≥75V）的交流或直流焊接电源，可采用一般的BX3—500型与BX2—1000型交流弧焊机，也可采用JSD—600型与JSD—1000型专用电源，见表1-1。

（钢筋直径≤32mm时，可采用容量为600A的焊接电源；钢筋直径>32mm时，可采用容量为1000A的焊接电源。

）若现场的焊机容量较小时，可以将型号相同的两台焊机并联使用。

2．2．1．2焊接夹具焊接夹具是保证竖向钢筋电渣压力焊接头质量的关键部件，应满足以下要求：（1）小巧、轻便，对密集钢筋和高空作业的焊接有较大的适应性；（2）监控手段齐全，易于掌握，以减少对操作技能的依赖性；（3）对中迅速准确，能保证焊接质量的稳定性。
