X射线衍射知识讲解

X射线衍射分析原理X射线衍射分析是一种重要的材料表征技术，其原理基于X射线与晶体相互作用时发生的衍射现象。

这种技术可以用来确定物质的结晶结构、晶体畸变、晶粒尺寸、相对结晶取向以及晶体缺陷等信息。

下面我将详细介绍X射线衍射分析的原理。

1.X射线衍射的基本原理X射线是一种电磁波，其波长比可见光短得多，因此它能够穿透晶体射出到另一侧。

当X射线穿过晶体时，会与晶体内的原子相互作用，发生散射。

如果晶体具有周期性排列的原子结构，那么经过散射后的X射线将会发生衍射现象。

2.布拉格衍射原理布拉格衍射原理是X射线衍射分析的基础。

根据布拉格方程，当入射光束与平行晶面之间的入射角等于出射角时，X射线会以构成等边三角形的一系列角度散射出来。

这些出射角对应的散射光将相干地叠加在一起，形成衍射图样。

布拉格方程可以表示为：n·λ = 2d sinθ其中，n为衍射级别，λ为入射X射线的波长，d为晶体面间的距离，θ为入射角。

根据布拉格方程，通过测量入射角和衍射角的大小，可以计算出晶格的间距d。

3.X射线衍射仪器为了进行X射线衍射分析，需要使用特殊的仪器。

其中最常见的是X射线粉末衍射仪（X-ray powder diffraction, XRD）。

它通过将样品制成粉末并均匀散布在载体上，然后用X射线照射样品，测量出射的衍射波，进而得到衍射图案。

X射线衍射仪由X射线管、样品支架、光学系统、检测器和计算机等组成。

X射线管产生X射线，经过光学系统聚焦后通过样品。

样品中的晶体结构会散射入射的X射线，散射波经过光学系统再次聚焦到检测器上，通过检测器的信号可以得到衍射图案。

根据衍射图案，可以通过相关数据分析获得样品的结晶结构和特征。

4.衍射图案分析衍射图案是X射线衍射分析的核心结果。

通过衍射图案的分析，可以获取材料的晶格常数、晶体结构、晶格取向和晶体畸变等信息。

衍射图样的主要特征是峰（peak），峰对应于衍射波的散射角度。

每个峰的位置、强度和形状都包含了样品的结构信息。

简述x射线衍射的基本原理和应用1. 基本原理x射线衍射是一种通过射线衍射现象来研究物质结构的方法。

它基于x射线与物质相互作用的原理，通过衍射现象来获取物质的结构信息。

x射线衍射的基本原理可概括为以下几点：•x射线的产生：x射线是一种电磁波，通过高速运动的电子的碰撞产生。

常用的x射线源包括x射线机和x射线管。

•入射光线的衍射：当x射线照射到物体上时，会发生衍射现象。

衍射是光线在通过物体边缘或孔隙时被波动性所限制而出现弯曲的现象。

•晶体的衍射：当x射线通过晶体时，会发生晶体的衍射现象。

晶体的结构会导致入射的x射线发生干涉和衍射，形成一系列的衍射斑点。

•衍射斑的分析：通过测量和分析衍射斑的形状、强度和分布等特征，可以推断出晶体的内部结构和晶格常数等信息。

2. 主要应用x射线衍射在物质科学和材料科学研究中有着广泛的应用。

以下列举了一些常见的应用领域：•晶体结构分析：x射线衍射可用于解析晶体的结构。

通过测量和分析衍射斑点的特征，可以确定晶格常数、晶体的对称性和原子排列等信息。

•晶体缺陷分析：x射线衍射还可以用于研究晶体中的缺陷。

缺陷会导致衍射斑的形状和强度发生变化，通过分析这些变化可以推断出晶体中的缺陷类型和密度等信息。

•材料相变研究：x射线衍射可以用于研究材料的相变过程。

不同的材料在不同的温度和压力下会发生相变，通过测量和分析衍射斑的变化，可以揭示相变的机制和性质。

•结晶体制备优化：x射线衍射还可以用于优化结晶体的制备方法。

通过观察和分析衍射斑的特征，可以评估结晶体的质量和纯度，为制备过程的优化提供指导。

•蛋白质结构研究：x射线衍射在生物学领域也有着重要的应用。

通过测量和分析蛋白质的衍射斑，可以确定蛋白质的三维结构，从而研究其功能和相互作用等。

•X射线显影：x射线衍射还广泛应用于医学影像学中的x射线显影。

通过测量x射线在人体组织中的衍射斑，可以获得有关组织的结构信息，以用于诊断和治疗。

以上只是x射线衍射的一些基本原理和应用领域的简述，实际应用中还有许多相关的技术和方法。

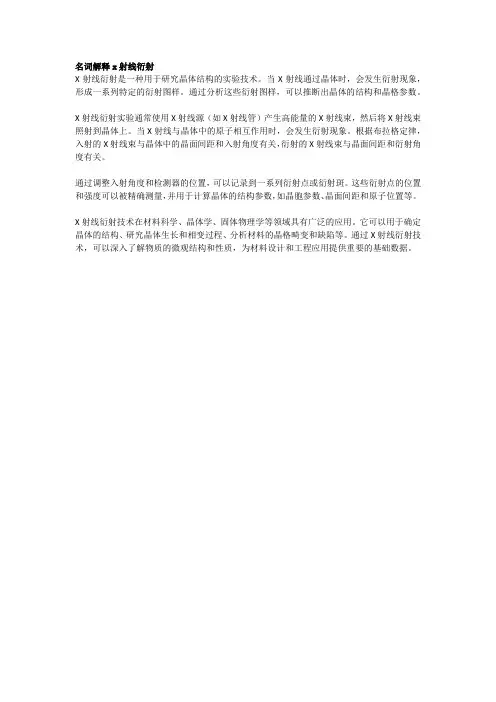

名词解释x射线衍射
X射线衍射是一种用于研究晶体结构的实验技术。

当X射线通过晶体时，会发生衍射现象，形成一系列特定的衍射图样。

通过分析这些衍射图样，可以推断出晶体的结构和晶格参数。

X射线衍射实验通常使用X射线源（如X射线管）产生高能量的X射线束，然后将X射线束照射到晶体上。

当X射线与晶体中的原子相互作用时，会发生衍射现象。

根据布拉格定律，入射的X射线束与晶体中的晶面间距和入射角度有关，衍射的X射线束与晶面间距和衍射角度有关。

通过调整入射角度和检测器的位置，可以记录到一系列衍射点或衍射斑。

这些衍射点的位置和强度可以被精确测量，并用于计算晶体的结构参数，如晶胞参数、晶面间距和原子位置等。

X射线衍射技术在材料科学、晶体学、固体物理学等领域具有广泛的应用。

它可以用于确定晶体的结构、研究晶体生长和相变过程、分析材料的晶格畸变和缺陷等。

通过X射线衍射技术，可以深入了解物质的微观结构和性质，为材料设计和工程应用提供重要的基础数据。

X射线衍射技术X射线衍射技术是一种应用于材料科学、物理学和化学领域的重要分析方法。

它通过研究材料或化合物对X射线的衍射模式，来确定其晶体结构、晶体参数以及晶体中原子的排列方式。

X射线衍射技术不仅能够揭示物质的微观结构，还可以提供关于晶格应力、晶格畸变以及颗粒尺寸等详细信息。

本文将介绍X射线衍射技术的基本原理、应用领域以及相关仪器。

一、X射线衍射技术基本原理X射线衍射技术的基本原理源于布拉格方程。

布拉格方程表达了入射X射线与晶体晶面间距d、入射角度θ、以及衍射角度2θ之间的关系。

它的数学表达式为：nλ = 2d sinθ其中，n是一个整数，表示衍射过程中的编号，λ是X射线的波长。

通过测量X射线衍射的角度，可以根据布拉格方程计算出晶体晶面间距d，从而推断出晶体的结构特征。

二、X射线衍射技术的应用领域1. 材料科学研究：X射线衍射技术在材料科学中被广泛应用。

它可以帮助研究人员确定金属、陶瓷、玻璃等材料的晶体结构和晶格参数。

通过分析材料的衍射图像，可以评估材料的结晶度、晶体尺寸、晶格畸变以及晶格缺陷等信息，对材料的性能进行优化和改进。

2. 物理学研究：X射线衍射技术在物理学研究中有重要的应用。

例如，通过分析X射线衍射谱，物理学家可以研究晶体中电子行为、电子结构以及电子的自旋轨道耦合等性质。

这些信息对于理解材料的电学、磁学和光学性质具有重要意义。

3. 化学分析：X射线衍射技术也被广泛应用于化学分析领域。

通过对化合物的X射线衍射图谱进行定量分析，可以确定样品中不同的晶相含量、晶相纯度以及杂质的存在情况。

这对于研究样品的稳定性、反应活性以及化学反应机理等都具有重要意义。

三、X射线衍射仪器1. X射线发生器：X射线发生器是产生X射线的核心部件。

其原理基于电子注入金属靶材，当高速电子与靶材相互作用时，会产生X射线辐射。

发生器的性能直接影响到实验的分辨率和灵敏度。

2. X射线衍射仪：X射线衍射仪是对样品进行X射线衍射实验的装置。

x射线衍射原理x射线衍射是一种重要的物理现象，它在材料科学、结构分析和晶体学等领域具有广泛的应用。

本文将介绍x射线衍射的原理及其在科学研究和工程应用中的重要性。

一、x射线衍射的原理x射线衍射是指当x射线通过物质时，由于物质中的原子或分子对x 射线的散射作用，使得x射线在特定角度下发生衍射现象。

这种衍射现象是由于x射线与物质中的电子发生相互作用而产生的。

具体来说，当x射线通过物质时，它会与物质中的电子发生相互作用。

这种相互作用导致x射线的波长发生改变，从而使得x射线在特定角度下发生衍射。

根据衍射的特点，我们可以通过测量衍射角度和衍射强度来研究物质的结构和性质。

二、x射线衍射的应用1. 材料科学：x射线衍射在材料科学中具有重要的应用。

通过测量材料的衍射图样，可以确定材料的晶体结构、晶格常数和晶体缺陷等信息。

这对于材料的设计和性能优化非常关键。

2. 结构分析：x射线衍射在结构分析中也起着重要的作用。

通过测量物质的衍射图样，可以确定物质的分子结构、晶体结构和晶体取向等信息。

这对于研究分子和晶体的性质以及化学反应机理具有重要意义。

3. 晶体学：x射线衍射是研究晶体学的重要工具。

通过测量晶体的衍射图样，可以确定晶体的空间群、晶胞参数和晶体结构等信息。

这对于研究晶体的对称性和性质具有重要意义。

4. 工程应用：x射线衍射在工程领域也有广泛的应用。

例如，在材料加工过程中，通过测量材料的衍射图样，可以评估材料的晶粒尺寸和应力状态，从而指导工艺优化和质量控制。

三、x射线衍射的发展和挑战随着科学技术的不断发展，x射线衍射技术也在不断进步。

例如，近年来，高分辨率x射线衍射技术的发展使得我们能够更加准确地研究物质的微观结构和性质。

此外，结合计算模拟和数据处理技术，可以进一步提高衍射数据的分析和解释能力。

然而，x射线衍射技术也面临一些挑战。

例如，对于非晶态材料和纳米材料等复杂体系，衍射图样的解析和解释更加困难。

此外，x 射线衍射技术在实际应用中还存在成本高、设备复杂等问题，限制了其在一些领域的推广和应用。

X射线衍射内容一、X射线物理基础：1、产生X射线的三个基本条件：2、特征X射线谱、K系激发。

K系辐射。

L系辐射，M系辐射。

Kα线、Kβ线。

主峰旁边还有一个次峰的原因？X射线与物质的作用：相干散射：二次特征辐射及俄歇电子二、X射线衍射几何晶带及晶带定律，晶面间距及晶面夹角如何判断给出的一些晶面是否符合属于同一个晶带？晶面间距：立方晶系：正方晶系：六方晶系：Bragg 方程及其应用：Bragg 方程的应用：如何求衍射方向？正方晶系：2222222(4h k l Sin a cλθ+=+） 斜方晶系22222222(4h k l Sin a b c λθ=++） 由此可见，布拉格方程可以反映出晶体结构中晶胞大小及形状的变化，但是并未反映出晶胞中原子的种类和位置。

进行晶体结构分析时，要把握哪两类两类信息？三、X 射线衍射强度结构因子（因素）：产生衍射束的充分条件常见晶体结构的衍射消光条件表：简单立方 无消光现象面心立方 fcc h, k, l 奇偶混合体心立方 bcc h+k+l =奇数体心四方 bct h+k+l =奇数密排六方 hcp h+2k ＝3n 且 l ＝奇数底心正交h, k 奇偶混合金刚石立方 h ，k, l 全偶且 h+k+l ≠4n 或h ，k, l 奇偶混合四、多晶体分析方法掌握衍射仪法测角仪探测器测角仪构造：衍射几何：聚焦圆热分析：热分析的定义：热分析是在程序控制温度下，测量物质（或其反应生成物）的物理性质与温度的关系的一类技术。

研究内容：•具体的研究内容有：熔化、凝固、升华、蒸发、吸附、裂解、氧化还原、相图制作、物相分析、纯度验证、玻璃化、固相反应、软化、结晶、比热、动力学研究、反应机理、传热研究、相变、热膨胀系数测定等。

测物质本身的变化的热分析技术：差热分析（微分差热分析）、示差扫描量热法、热重法（微商热重分析）、热膨胀法测产生的气体的热分析技术：常用的有逸出气体检测仪，热分解气体色谱分离法等，还有按气体的物理，化学性质采用不同的检测器（如热传导检测法，质谱法等）•差热分析(DTA)：在程序控制温度的条件下，测量样品与参比物之间的温度差与温度关系的一种热分析方法。

X射线衍射分析X射线衍射是一种广泛应用于材料科学、生物学、化学等领域的分析技术，它通过衍射现象来研究晶体结构和晶体取向。

本文将介绍X 射线衍射分析的原理、方法以及在不同领域中的应用。

一、X射线衍射原理X射线衍射是指X射线入射到晶体上，由于晶体的周期性结构，X 射线在晶胞中遇到原子核或电子时会发生衍射。

根据布拉格定律，衍射角度与晶格常数、入射波长之间存在特定的关系，通过观察衍射角度和强度可以推断出晶体结构的信息。

二、X射线衍射方法1. 粉末衍射：将样品粉碎成粉末状，通过X射线衍射仪器进行衍射分析，可以获得材料的晶体结构信息。

2. 单晶衍射：用单一晶体进行X射线衍射分析，可以得到更为详细的结构信息，包括原子间的位置和取向。

三、X射线衍射在材料科学中的应用1. 晶体学研究：通过X射线衍射可以确定晶体结构和晶体学参数，揭示材料的性质和相态变化。

2. 晶体生长：X射线衍射可以监测晶体的生长过程，帮助调控晶体的形貌和性能。

四、X射线衍射在生物学中的应用1. 蛋白质结构：X射线衍射被广泛用于解析蛋白质的晶体结构，揭示蛋白质的功能和作用机制。

2. 细胞成像：通过X射线衍射可以对细胞结构进行高分辨率成像，为细胞生物学研究提供重要依据。

五、X射线衍射在化学分析中的应用1. 晶体化学：X射线衍射可以确定晶体中元素的位置和化学键的性质，为化学合成提供参考。

2. 晶体衍射敏感性分析：X射线衍射可以用于检测材料中微观结构的变化，分析化学反应的过程和机制。

总结：X射线衍射作为一种强大的分析技术，不仅在材料科学、生物学和化学领域有着重要的应用，还在许多其他领域有着广泛的应用前景。

随着仪器技术的不断进步，X射线衍射分析将在更多研究领域展现其重要作用。

x射线衍射谱线的解读
X射线衍射（XRD）是一种用于研究材料晶体结构的强有力的分析技术。

X射线衍射谱线的解读涉及多个方面，主要包括衍射峰的位置、强度和形状等。

下面是对X射线衍射谱线解读的基本要点：
1.衍射峰的位置：衍射峰在衍射图谱上的位置（通常
用2θ角度表示）是分析晶体结构的重要依据。

根
据布拉格定律（nλ = 2d sinθ），峰的位置可以用
来计算晶体的晶面间距（d-spacing）。

不同的晶体
结构会产生不同的衍射图谱，因此通过比对已知的
标准数据（如PDF卡片），可以识别出样品的晶体结
构。

2.衍射峰的强度：衍射峰的强度可以提供样品中各个
晶面相对于其他晶面的丰度信息。

峰的强度受多种
因素影响，包括晶体的取向、晶格中原子的排列、
晶体缺陷等。

3.衍射峰的形状：衍射峰的宽度和形状可以提供关于
晶体尺寸和应变的信息。

通常，更尖锐、更窄的峰
表明样品具有较大的晶粒尺寸和较低的微观应变。

而更宽的峰则可能表明晶粒尺寸较小或存在较高的
微观应变。

4.背景和噪声：衍射谱线中的背景和噪声也是需要注
意的。

背景信号可能来源于样品的无序部分或仪器
本身，而噪声可能影响峰值的准确度。

5.多相材料：对于含有多个相的样品，衍射谱线会更
加复杂。

每个相都会产生自己的衍射图谱，这些谱
线可能会重叠，需要细心分析以区分不同的相。

总体而言，X射线衍射谱线的解读需要结合样品的具体情况、谱图的特点以及相关晶体学和材料科学的知识。

在实际应用中，通常还需要使用专门的软件和数据库来辅助分析和解读。

x射线衍射的原理与应用一、原理x射线衍射是一种利用x射线与物质相互作用的现象来研究物质结构的方法。

它的基本原理可以归纳为以下几点：1.x射线的性质：x射线是一种波长极短、能量较高的电磁辐射。

它具有穿透性，可以穿过物质并被物质表面散射或吸收。

2.Bragg衍射：当x射线照射到晶体表面时，会发生衍射现象。

根据Bragg方程，当入射角、反射角和晶面间距满足一定关系时，会出现强衍射峰。

该关系可以表示为2d.sin(θ) = n.λ，其中d为晶面间距，θ为入射角，λ为x射线的波长，n为整数。

3.探测器：为了测量衍射强度，常使用像康普顿探测器、平板探测器等器件。

这些探测器能够测量x射线的强度，并转化为电信号进行记录和分析。

二、应用x射线衍射在材料科学、结构生物学、矿物学等领域有着广泛的应用。

下面列举一些主要的应用领域和方法：1.材料学研究：x射线衍射可以用来研究晶体材料的结构和相变行为。

通过分析衍射图案，可以确定晶格常数、晶胞结构、晶体对称性等信息。

这对于材料的合成、改良以及性能的预测具有重要意义。

2.相变研究：x射线衍射可以用来研究物质的相变行为。

通过在不同条件下进行衍射实验，可以观察到衍射图案的变化，进而揭示相变的机理和特征。

这对于理解相变动力学和相变的控制具有重要意义。

3.结构生物学：x射线衍射常用于研究生物大分子（如蛋白质、DNA等）的结构。

通过测量衍射图案，可以确定生物大分子的三维结构，从而揭示其功能和作用机理。

这对于药物设计、疾病治疗等具有重要意义。

4.失效分析：x射线衍射可以用于材料失效分析。

通过研究材料的衍射图案，可以识别出材料中的缺陷、残余应力等问题，并帮助寻找失效的原因。

这对于提高材料的可靠性和安全性具有重要意义。

5.矿物学研究：x射线衍射在矿物学领域有着广泛应用。

通过研究矿物的衍射图案，可以确定其成分、结构和晶形。

这对于矿物的鉴定、勘探和利用具有重要意义。

三、总结x射线衍射是一种重要的研究物质结构的方法。

X射线衍射分析技术全解首先，X射线衍射分析是利用X射线在物质中的散射现象来研究物质的结构和性质的一种方法。

当X射线穿过物质时，会与物质中的电子发生相互作用，引起X射线的散射。

X射线衍射实验可以得到一种叫做衍射图样的图像，这种图像展示了材料的晶体结构和原子排列情况，从而可以得到材料的晶体结构参数。

2dsinθ = nλ其中，d是晶面的晶格间距，θ是入射角和衍射角的夹角，n为整数，λ为X射线的波长。

通过改变入射角θ和测得的衍射角，可以计算出晶面的晶格间距。

通过X射线衍射实验可以获得的主要信息有：1.晶体结构：通过测量衍射图样中的衍射峰位置和强度，可以确定晶格类型、晶胞参数和晶体结构。

2.晶体缺陷：衍射图样中的衍射峰的形状和位置可以提供晶体缺陷信息，如晶体的位错、脱位和孪晶等。

3.结晶度：通过衍射峰的形状和宽度可以评估晶体的完整程度和结晶度。

4.晶体相组成：不同的晶体表现出不同的衍射图样，通过匹配实验测得的衍射图样与数据库中的标准数据，可以确定材料的组成成分。

X射线衍射实验通常需要在专门的设备中进行，最常用的设备是X射线衍射仪。

X射线衍射仪通常由X射线源、样品台、探测器和数据处理系统组成。

X射线源产生X射线，样品台用于固定和转动样品，探测器用于探测衍射信号，数据处理系统用于处理和分析衍射数据。

在实际应用中，X射线衍射分析技术被广泛应用于材料科学、固态物理、化学、地质学等领域。

它可以用于研究金属、无机材料、有机材料以及生物材料的结构和性质。

例如，X射线衍射可以用于确定合金中的晶体相组成、材料的晶格畸变和晶界的分析。

此外，X射线衍射还可以用于研究材料的动态行为，如晶体的相变、晶体生长和退火等。

总结起来，X射线衍射分析技术是一种重要的材料表征技术，可以通过与材料相互作用的X射线的散射模式来确定材料的晶体结构、晶格参数、晶体缺陷和材料的相组成等信息。

它是一个非常有用和广泛应用的实验方法，对研究材料的结构和性质具有重要意义。
