螺杆式压缩机工作原理
螺杆式压缩机是一种常用的压缩机类型,其工作原理如下:
1. 主要构成
螺杆式压缩机由一个固定螺杆和一个活动螺杆组成。
活动螺杆通过一个传动机构与电动机连接,使其能够旋转。
2. 吸气过程
当活动螺杆开始旋转时,两个螺杆之间的工作腔体逐渐扩大,形成一个低压区域。
此时,气体从外部环境中通过吸气阀进入腔体。
3. 压缩过程
随着活动螺杆的旋转,螺杆之间的空间逐渐减小,气体受到压缩并被推入壁挂。
4. 排气过程
当气体被压缩到一定程度后,排气阀打开,将压缩气体推出腔体。
同时,活动螺杆的旋转还将残余气体排出。
这样就完成了一个压缩循环。
5. 冷却和润滑
在工作过程中,压缩机会产生较大的摩擦热,而且螺杆之间的密封是关键。
因此,螺杆式压缩机通常需要进行冷却和润滑。
润滑油通过油循环系统不断供给螺杆,起到润滑和冷却作用。
6. 控制系统
螺杆式压缩机通常配备了一个控制系统,用于监控和控制压缩机的运行。
通过传感器监测压力、温度等参数,并通过控制器调整电动机的转速,以实现所需的运行状态。
总结:
螺杆式压缩机通过两个相互啮合的螺杆的旋转运动,将气体压缩并排出,实现压缩过程。
它具有结构简单、高效率、运行平稳等优点,广泛应用于空压机、制冷设备、工业气体输送等领域。

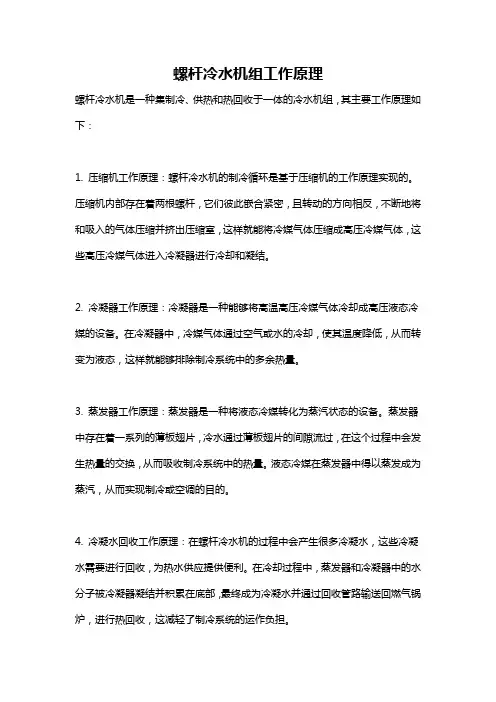

螺杆冷水机组工作原理
螺杆冷水机是一种集制冷、供热和热回收于一体的冷水机组,其主要工作原理如下:
1. 压缩机工作原理:螺杆冷水机的制冷循环是基于压缩机的工作原理实现的。
压缩机内部存在着两根螺杆,它们彼此嵌合紧密,且转动的方向相反,不断地将和吸入的气体压缩并挤出压缩室,这样就能将冷媒气体压缩成高压冷媒气体,这些高压冷媒气体进入冷凝器进行冷却和凝结。
2. 冷凝器工作原理:冷凝器是一种能够将高温高压冷媒气体冷却成高压液态冷媒的设备。
在冷凝器中,冷媒气体通过空气或水的冷却,使其温度降低,从而转变为液态,这样就能够排除制冷系统中的多余热量。
3. 蒸发器工作原理:蒸发器是一种将液态冷媒转化为蒸汽状态的设备。
蒸发器中存在着一系列的薄板翅片,冷水通过薄板翅片的间隙流过,在这个过程中会发生热量的交换,从而吸收制冷系统中的热量。
液态冷媒在蒸发器中得以蒸发成为蒸汽,从而实现制冷或空调的目的。
4. 冷凝水回收工作原理:在螺杆冷水机的过程中会产生很多冷凝水,这些冷凝水需要进行回收,为热水供应提供便利。
在冷却过程中,蒸发器和冷凝器中的水分子被冷凝器凝结并积累在底部,最终成为冷凝水并通过回收管路输送回燃气锅炉,进行热回收,这减轻了制冷系统的运作负担。
综上所述,螺杆冷水机组是通过不同部分的协作,将热量从一个环节转移到下一个环节,最终实现制冷或空调的目的。

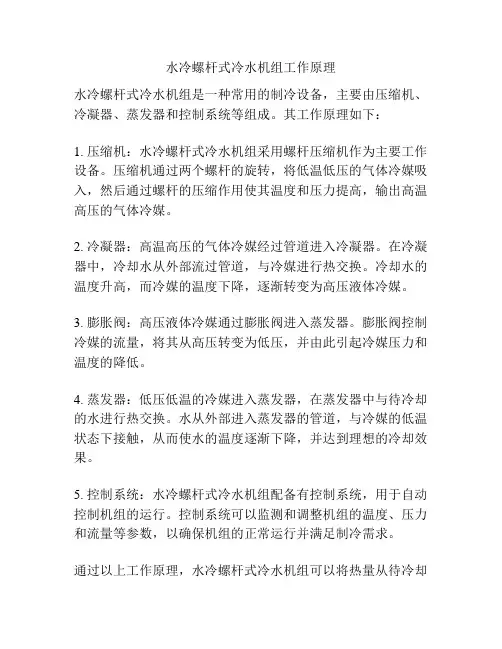

水冷螺杆式冷水机组工作原理
水冷螺杆式冷水机组是一种常用的制冷设备,主要由压缩机、冷凝器、蒸发器和控制系统等组成。
其工作原理如下:
1. 压缩机:水冷螺杆式冷水机组采用螺杆压缩机作为主要工作设备。
压缩机通过两个螺杆的旋转,将低温低压的气体冷媒吸入,然后通过螺杆的压缩作用使其温度和压力提高,输出高温高压的气体冷媒。
2. 冷凝器:高温高压的气体冷媒经过管道进入冷凝器。
在冷凝器中,冷却水从外部流过管道,与冷媒进行热交换。
冷却水的温度升高,而冷媒的温度下降,逐渐转变为高压液体冷媒。
3. 膨胀阀:高压液体冷媒通过膨胀阀进入蒸发器。
膨胀阀控制冷媒的流量,将其从高压转变为低压,并由此引起冷媒压力和温度的降低。
4. 蒸发器:低压低温的冷媒进入蒸发器,在蒸发器中与待冷却的水进行热交换。
水从外部进入蒸发器的管道,与冷媒的低温状态下接触,从而使水的温度逐渐下降,并达到理想的冷却效果。
5. 控制系统:水冷螺杆式冷水机组配备有控制系统,用于自动控制机组的运行。
控制系统可以监测和调整机组的温度、压力和流量等参数,以确保机组的正常运行并满足制冷需求。
通过以上工作原理,水冷螺杆式冷水机组可以将热量从待冷却
的水中吸收,通过压缩和膨胀过程,将热量传递给冷却水,从而实现水的冷却。
这种冷却方式广泛应用于工业、商业和住宅等领域中,为各种设备和建筑提供制冷服务。

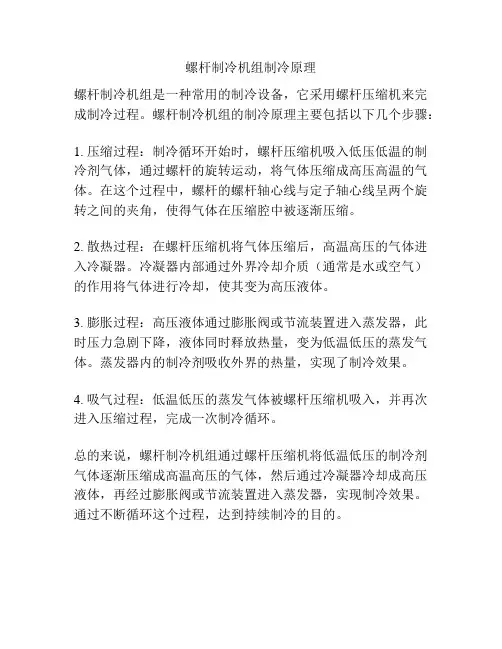

螺杆制冷机组制冷原理
螺杆制冷机组是一种常用的制冷设备,它采用螺杆压缩机来完成制冷过程。
螺杆制冷机组的制冷原理主要包括以下几个步骤:
1. 压缩过程:制冷循环开始时,螺杆压缩机吸入低压低温的制冷剂气体,通过螺杆的旋转运动,将气体压缩成高压高温的气体。
在这个过程中,螺杆的螺杆轴心线与定子轴心线呈两个旋转之间的夹角,使得气体在压缩腔中被逐渐压缩。
2. 散热过程:在螺杆压缩机将气体压缩后,高温高压的气体进入冷凝器。
冷凝器内部通过外界冷却介质(通常是水或空气)的作用将气体进行冷却,使其变为高压液体。
3. 膨胀过程:高压液体通过膨胀阀或节流装置进入蒸发器,此时压力急剧下降,液体同时释放热量,变为低温低压的蒸发气体。
蒸发器内的制冷剂吸收外界的热量,实现了制冷效果。
4. 吸气过程:低温低压的蒸发气体被螺杆压缩机吸入,并再次进入压缩过程,完成一次制冷循环。
总的来说,螺杆制冷机组通过螺杆压缩机将低温低压的制冷剂气体逐渐压缩成高温高压的气体,然后通过冷凝器冷却成高压液体,再经过膨胀阀或节流装置进入蒸发器,实现制冷效果。
通过不断循环这个过程,达到持续制冷的目的。
第一节螺杆式制冷压缩机的工作原理1、螺杆式制冷压缩机的特点与活塞压缩机的往复容积式不同,螺杆式压缩机是一种回转容积式压缩机。
与活塞压缩机相比,螺杆式制冷压缩机有以下优点:a.体积小重量轻,结构简单,零部件少,只相当于活塞压缩机的1/3~1/2;b.转速高,单机制冷量大;c.易损件少,使用维护方便;d.运转平稳,振动小;e.单级压比大,可以在较低蒸发温度下使用;f.排气温度低,可以在高压比下工作;g.对湿行程不敏感;h.制冷量可以在10%~100%之间无级调节;i.操作方便,便于实现自动控制;j.体积小,便于实现机组化。
缺点:转子、机体等部件加工精度要求高,装配要求比较严格;油路系统及辅助设备比较复杂;因为转速高,所以噪声比较大。
2、螺杆式制冷压缩机工作原理双螺杆(压缩机)是由一对相互啮合、旋向相反的阴、阳转子,阴转子为凹型,阳转子为凸型。
随着转子按照一定的传动比旋转,转子基元容积由于阴阳转子相继侵入而发生改变。
侵入段(啮合线)向排气端推移,于是封闭在沟槽内的气体容积逐渐缩小,压力逐渐升高,压力升高到一定值(或者说转子旋转到一定位置)时,齿槽(密闭容积)与排气孔相通,高压气体排出压缩机,进入油分离器。
吸气、压缩、排气过程见示意图。
3、内压比与螺杆压缩机经济性的关系螺杆压缩机是没有气阀的容积型回转式压缩机,吸、排气孔的打开和关闭完全为几何结构决定的,即吸气终了的体积和压缩结束时的体积是固定的,即内容积比是固定的。
而活塞压缩机的吸、排气阀片的打开是由吸、排气腔的压力决定的。
内容积比:Vi=VS/VdVS—吸气终了时的容积,Vd—压缩终了时的容积内压力比:Za =Pd / P0Pd—压缩终了压力,P0—吸入压力可见,内压比是由内容积比决定的。
所以,压缩终了压力Pd是由吸气压力和内容积比决定的。
外压力比:Zy =Py / P0Py—排气背压力,或者说冷凝压力外压比是由蒸发温度和冷凝温度决定的,即由运行工况所决定的。

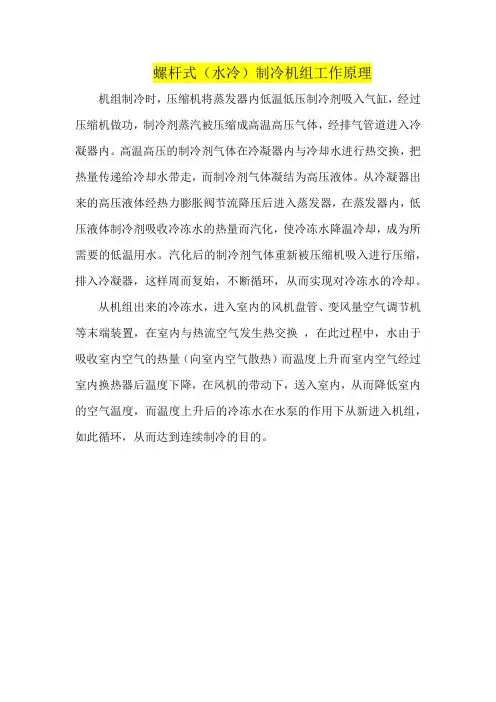

螺杆式(水冷)制冷机组工作原理机组制冷时,压缩机将蒸发器内低温低压制冷剂吸入气缸,经过压缩机做功,制冷剂蒸汽被压缩成高温高压气体,经排气管道进入冷凝器内。
高温高压的制冷剂气体在冷凝器内与冷却水进行热交换,把热量传递给冷却水带走,而制冷剂气体凝结为高压液体。
从冷凝器出来的高压液体经热力膨胀阀节流降压后进入蒸发器,在蒸发器内,低压液体制冷剂吸收冷冻水的热量而汽化,使冷冻水降温冷却,成为所需要的低温用水。
汽化后的制冷剂气体重新被压缩机吸入进行压缩,排入冷凝器,这样周而复始,不断循环,从而实现对冷冻水的冷却。
从机组出来的冷冻水,进入室内的风机盘管、变风量空气调节机等末端装置,在室内与热流空气发生热交换,在此过程中,水由于吸收室内空气的热量(向室内空气散热)而温度上升而室内空气经过室内换热器后温度下降,在风机的带动下,送入室内,从而降低室内的空气温度,而温度上升后的冷冻水在水泵的作用下从新进入机组,如此循环,从而达到连续制冷的目的。

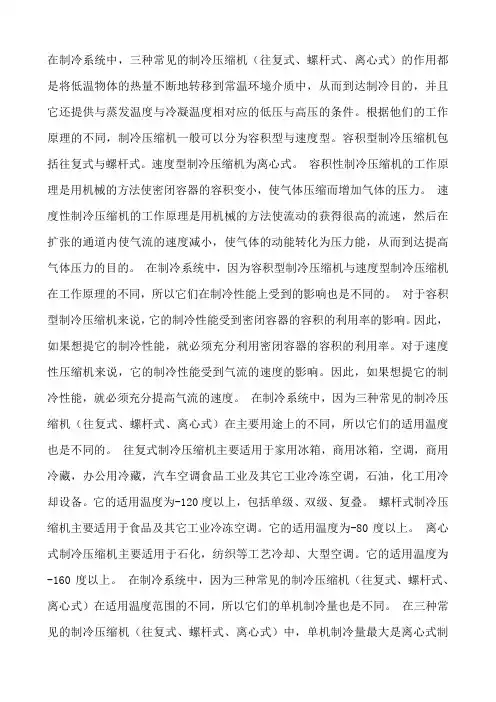

在制冷系统中,三种常见的制冷压缩机(往复式、螺杆式、离心式)的作用都是将低温物体的热量不断地转移到常温环境介质中,从而到达制冷目的,并且它还提供与蒸发温度与冷凝温度相对应的低压与高压的条件。
根据他们的工作原理的不同,制冷压缩机一般可以分为容积型与速度型。
容积型制冷压缩机包括往复式与螺杆式。
速度型制冷压缩机为离心式。
容积性制冷压缩机的工作原理是用机械的方法使密闭容器的容积变小,使气体压缩而增加气体的压力。
速度性制冷压缩机的工作原理是用机械的方法使流动的获得很高的流速,然后在扩张的通道内使气流的速度减小,使气体的动能转化为压力能,从而到达提高气体压力的目的。
在制冷系统中,因为容积型制冷压缩机与速度型制冷压缩机在工作原理的不同,所以它们在制冷性能上受到的影响也是不同的。
对于容积型制冷压缩机来说,它的制冷性能受到密闭容器的容积的利用率的影响。
因此,如果想提它的制冷性能,就必须充分利用密闭容器的容积的利用率。
对于速度性压缩机来说,它的制冷性能受到气流的速度的影响。
因此,如果想提它的制冷性能,就必须充分提高气流的速度。
在制冷系统中,因为三种常见的制冷压缩机(往复式、螺杆式、离心式)在主要用途上的不同,所以它们的适用温度也是不同的。
往复式制冷压缩机主要适用于家用冰箱,商用冰箱,空调,商用冷藏,办公用冷藏,汽车空调食品工业及其它工业冷冻空调,石油,化工用冷却设备。
它的适用温度为-120度以上,包括单级、双级、复叠。
螺杆式制冷压缩机主要适用于食品及其它工业冷冻空调。
它的适用温度为-80度以上。
离心式制冷压缩机主要适用于石化,纺织等工艺冷却、大型空调。
它的适用温度为-160度以上。
在制冷系统中,因为三种常见的制冷压缩机(往复式、螺杆式、离心式)在适用温度范围的不同,所以它们的单机制冷量也是不同。
在三种常见的制冷压缩机(往复式、螺杆式、离心式)中,单机制冷量最大是离心式制冷压缩机,它的单机制冷量为160至30000千瓦。

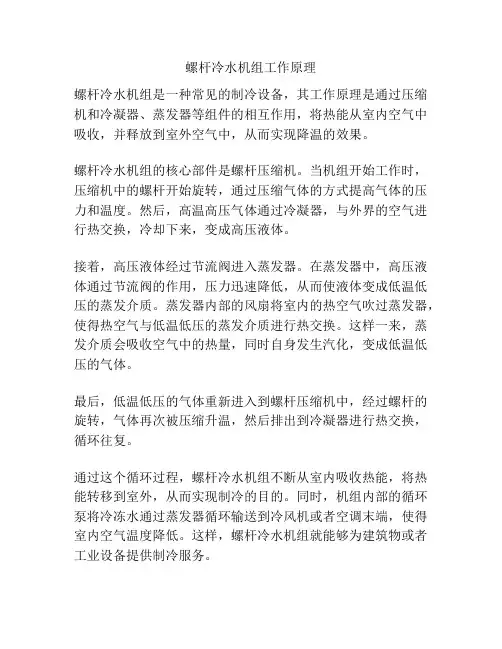

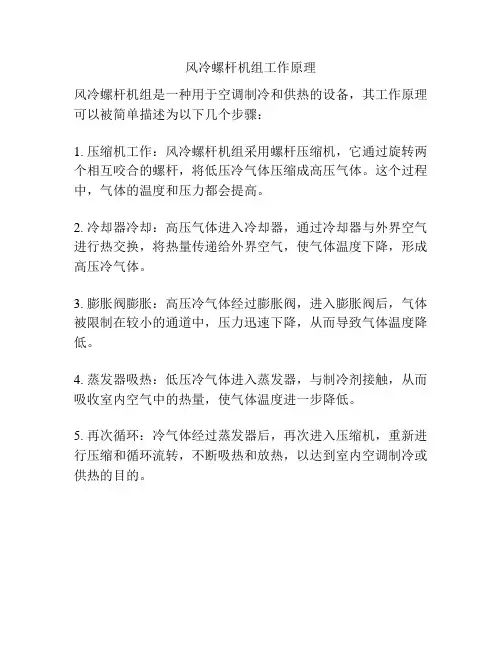

螺杆冷水机组工作原理
螺杆冷水机组是一种常见的制冷设备,其工作原理是通过压缩机和冷凝器、蒸发器等组件的相互作用,将热能从室内空气中吸收,并释放到室外空气中,从而实现降温的效果。
螺杆冷水机组的核心部件是螺杆压缩机。
当机组开始工作时,压缩机中的螺杆开始旋转,通过压缩气体的方式提高气体的压力和温度。
然后,高温高压气体通过冷凝器,与外界的空气进行热交换,冷却下来,变成高压液体。
接着,高压液体经过节流阀进入蒸发器。
在蒸发器中,高压液体通过节流阀的作用,压力迅速降低,从而使液体变成低温低压的蒸发介质。
蒸发器内部的风扇将室内的热空气吹过蒸发器,使得热空气与低温低压的蒸发介质进行热交换。
这样一来,蒸发介质会吸收空气中的热量,同时自身发生汽化,变成低温低压的气体。
最后,低温低压的气体重新进入到螺杆压缩机中,经过螺杆的旋转,气体再次被压缩升温,然后排出到冷凝器进行热交换,循环往复。
通过这个循环过程,螺杆冷水机组不断从室内吸收热能,将热能转移到室外,从而实现制冷的目的。
同时,机组内部的循环泵将冷冻水通过蒸发器循环输送到冷风机或者空调末端,使得室内空气温度降低。
这样,螺杆冷水机组就能够为建筑物或者工业设备提供制冷服务。

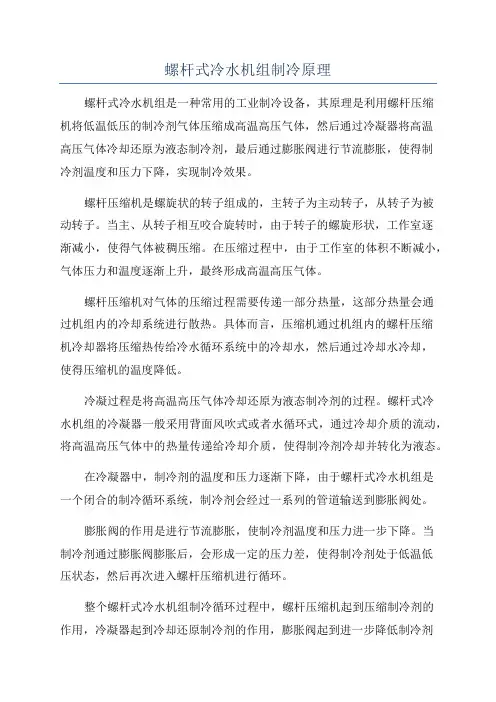

螺杆式冷水机组制冷原理螺杆式冷水机组是一种常用的工业制冷设备,其原理是利用螺杆压缩机将低温低压的制冷剂气体压缩成高温高压气体,然后通过冷凝器将高温高压气体冷却还原为液态制冷剂,最后通过膨胀阀进行节流膨胀,使得制冷剂温度和压力下降,实现制冷效果。
螺杆压缩机是螺旋状的转子组成的,主转子为主动转子,从转子为被动转子。
当主、从转子相互咬合旋转时,由于转子的螺旋形状,工作室逐渐减小,使得气体被稠压缩。
在压缩过程中,由于工作室的体积不断减小,气体压力和温度逐渐上升,最终形成高温高压气体。
螺杆压缩机对气体的压缩过程需要传递一部分热量,这部分热量会通过机组内的冷却系统进行散热。
具体而言,压缩机通过机组内的螺杆压缩机冷却器将压缩热传给冷水循环系统中的冷却水,然后通过冷却水冷却,使得压缩机的温度降低。
冷凝过程是将高温高压气体冷却还原为液态制冷剂的过程。
螺杆式冷水机组的冷凝器一般采用背面风吹式或者水循环式,通过冷却介质的流动,将高温高压气体中的热量传递给冷却介质,使得制冷剂冷却并转化为液态。
在冷凝器中,制冷剂的温度和压力逐渐下降,由于螺杆式冷水机组是一个闭合的制冷循环系统,制冷剂会经过一系列的管道输送到膨胀阀处。
膨胀阀的作用是进行节流膨胀,使制冷剂温度和压力进一步下降。
当制冷剂通过膨胀阀膨胀后,会形成一定的压力差,使得制冷剂处于低温低压状态,然后再次进入螺杆压缩机进行循环。
整个螺杆式冷水机组制冷循环过程中,螺杆压缩机起到压缩制冷剂的作用,冷凝器起到冷却还原制冷剂的作用,膨胀阀起到进一步降低制冷剂温度压力的作用。
通过不断循环,使得冷水机组能够持续制冷,为工业生产和生活带来制冷效果。
螺杆式冷水机组广泛应用于工业制冷领域,包括大型商超、办公楼、工厂及其他大规模制冷场所。
其制冷原理简单且高效,具有制冷效果好,噪音低,运行稳定可靠等优点。
随着技术的发展,螺杆式冷水机组的制冷效率和节能性能不断提高,使其在制冷领域中得到了广泛的应用。
