刮板机的选用及功率选择表大全

目录1、轻型MXGZ、XGZ的选用……………………………………………2、M XGZ、XGZ系列轻型刮板输送机功率、长度选择表………3、蜗轮蜗杆拉紧轻型系列刮板机的参数性能………………………4、双通道轻型系列刮板机的选用………………………………………5、MXGZ双通道系列轻型刮板输送机功率、长度选择表………6、MXGZ轻型对开链轮刮板机的选用………………………………7、MXGZ系列轻型对开链轮刮板输送机功率、长度选择表…8、MXGZ中型刮板机的选用………………………………………9、MXGZ系列中型刮板输送机功率、长度选择表……………10、ZGB重型刮板机的选用…………………………………………11、ZGB重型刮板机功率、长度选择表………………………………【一】、轻型系列刮板机的选用一、规格MXGZ、XGZ-600、800、1000、1200、1400刮板适用于选煤厂及地面生产系统中各种不同水分，粒度300mm 以下的各品种煤的分配（XGZ、MXGZ-600适用于粒度200mm以下），水平运输时可分为单、双层，倾斜运输时只可单层。

二、相关参数XGZ、MXGZ-600最大运量300t/h,运量300t/h时链速0.76m/s.XGZ、MXGZ-800最大运量500t/h,运量500t/h时链速0.76m/s.XGZ、MXGZ-1000最大运量600t/h,运量600t/h时链速0.76m/s.XGZ、MXGZ-1200最大运量800t/h,运量800t/h时链速0.76m/s.XGZ、MXGZ-1400最大运量1000t/h,运量1000t/h时链速0.76m/s 轻型系列最大功率75KW，功率大了轴的强度不够。

四、倾斜运输时修正系数：比如B=1400运量1000 t/h,倾斜10°运量为1000 t/h×0.82=820 t/h.MXGZ系列为最新型刮板输送机,头轮为对开轴承座,检修方便,尾轮轴承座有对开(丝杠拉紧)和不对开(弹簧自动拉紧)两种;头尾均设注油孔.闸门可选用电动平板闸门或一站电液平板闸门。

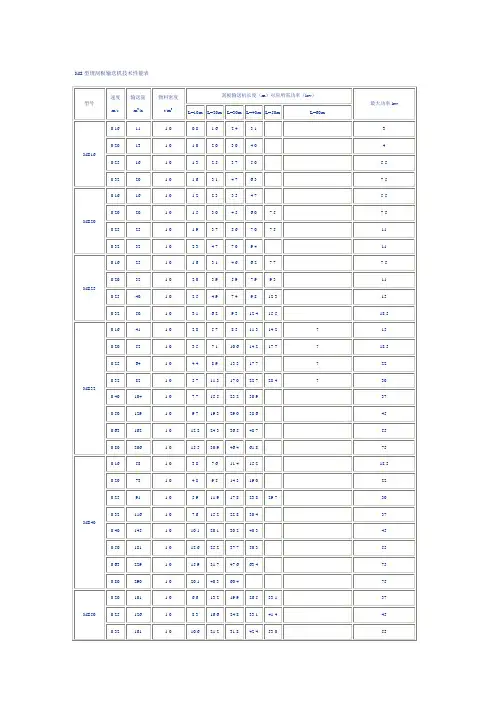

XGZ系列必须打开轴承盖注油,检修不方便,拉紧必须用钢筋棍插入孔内旋转.费时费力,效率较低.秦皇岛强宇公司“秦煤”机XGZ、MXGZ系列轻型刮板输送机功率、长度选择表注:表格上面为链速0.48m/s输送机长度,下面为链速0.76m/s输送机长度.【二】、蜗轮蜗杆拉紧轻型系列刮板机的参数性能一、规格MXGZ-600、800、1000、1200、1400刮板输送机适用于选煤厂及地面生产系统中各种不同水分，粒度300mm 以下的各品种煤的分配（XGZ、MXGZ-600适用于粒度200mm以下），水平运输时可分为单、双层，倾斜运输时只可单层。

二、相关参数MXGZ-600最大运量300t/h,运量300t/h时链速0.76m/s.MXGZ-800最大运量500t/h,运量500t/h时链速0.76m/s.MXGZ-1000最大运量600t/h,运量600t/h时链速0.76m/s.MXGZ-1200最大运量800t/h,运量800t/h时链速0.76m/s.MXGZ-1400最大运量1000t/h,运量1000t/h时链速0.76m/s 轻型系列最大功率75KW。

三、倾斜运输时修正系数：比如B=1400运量1000 t/h,倾斜10°运量为1000 t/h×0.82=820 t/h.蜗轮蜗杆拉紧MXGZ系列是我公司最新开发轻型系列刮板输送机,头、尾轮均为对开轴承座,尾轮箱体采用上下可拆分式结构，便于维护，检修方便;头、尾轴承座均设注油孔，便于维护。

闸门可选用电动平板闸门或一站电液平板闸门。

功率选择表同秦皇岛强宇公司“秦煤”机XGZ、MXGZ系列轻型刮板输送机功率、长度选择表【三】双通道轻型系列刮板机的选用一、规格MXGZ、XGZ-600×2、800×2、1000×2刮板适用于选煤厂及地面生产系统中各种不同水分，粒度300mm 以下的各品种煤的分配（XGZ、MXGZ-600适用于粒度200mm以下），水平运输时可分为单、双层，倾斜运输时只可单层。

特点：节省空间及配套设备。

二、相关参数MXGZ-600×2最大运量300t/h×2MXGZ-800×2最大运量500t/h×2MXGZ-1000×2最大运量600t/h×2四、倾斜运输时修正系数：比如B=1400运量1000 t/h,倾斜10°运量为1000 t/h×0.82=820 t/h.MXGZ系列为最新型刮板输送机,头轮为对开轴承座,检修方便,尾轮轴承座为对开结构，拉紧可采用丝杠和蜗轮蜗杆两种。

秦皇岛强宇公司“秦煤”机MXGZ双通道系列轻型刮板输送机功率、长度选择表【四】MXGZ轻型对开链轮刮板机的选用一、MXGZ系列刮板机轻型对开链轮刮板输送机最大功率为75KW，其特点是链条为φ18×64；轴径B=600～1400均一样，B=600～1400功率均可达75KW，B=600长度达百米。

二、此系列刮板机经济、适用，链轮可单独拆装、单独定货，大大降低配件价格，头、尾均为对开轴承座，并设有注油孔，检修、清洗方便，拉紧采用蜗轮蜗杆。

三、内衬耐磨材料可用铸石及12mm～20mm耐磨锰板。

四、适用于物料粒度400mm以下各品种煤的运输及分配。

五、闸门可选用电动平板闸门或一站电液平板闸门。

“秦煤”机MXGZ系列轻型12齿对开链轮刮板输送机功率、长度选择表1、链条φ18×64,链速0.77m/s。

2、对开链轮节圆直径490.32mm,头、尾轴承座均为对开轴承座，便于检修清洗。

秦皇岛市强宇机械设备制造有限公司【五】、MXGZ中型刮板机的选用一、MXGZ系列刮板机轻型、中型均有，中型最大功率为75KW，其特点是链条为φ22×86；轴径B=600～1400均一样，B=600～1400功率均可达75KW，轻型只有B=1400功率最大75KW，是轻型与重型过渡产品，其价格比同功率重型便宜，但链条强度大大提高，主要针对功率75KW以下，运量1200t/h以下，要求用重型刮板的客户。

二、此系列刮板机经济、适用，其使用寿命较轻型有较大提高，头、尾均为对开轴承座，并设有注油孔，检修、清洗方便，拉紧采用蜗轮蜗杆。

三、内衬耐磨材料可用铸石及12mm～20mm耐磨锰板。

四、适用于物料粒度400mm以下各品种煤的运输及分配。

五、闸门可选用电动平板闸门或一站电液平板闸门。

“秦煤”机MXGZ系列中型刮板输送机功率、长度选择表3、链条φ22×86,链速0.85m/s、0.91m/s两种4、链轮为锻造链轮，链轮节圆直径495.3mm,头、尾轴承座均为对开轴承座，便于检修清洗。

5、链速高功率选大一档【六】、ZGB重型刮板机的选用适用于选煤厂及地面生产系统中各种不同水分，粒度1000mm以下的各品种煤的分配，水平运输时可分为单、双层，倾斜运输时只可单层，轻、中型均满足不了要求或用户要求选用重型刮板机。

一、规格及相关参数ZGB-800、1000、1200、1400、1600、1800、2000、2200，运量达6000t/h，链速0.85～1.2m/s.二、链条的选用1、功率≤132KW，链条选用φ22×86；φ22×86链轮节圆直径φ495.3、φ604.7两种。

2、132KW＜功率≤280KW，链条选用φ26×92, 链轮节圆直径φ471.6;3、355KW≥功率＞280KW，链条选用φ26×92，链轮节圆直径φ529.8；4、400KW≥功率＞355KW，链条选用φ30×108，链轮节圆直径φ553.6、φ621.9两种；5、500KW≥功率＞400KW，链条选用φ34×126，链轮节圆直径φ721.5。

三、耐磨材料的选用1、通常选用的耐磨材料为16Mn耐磨锰钢板，底板及爬道选用20mm厚、侧板16mm厚耐磨锰钢板。

2、也可选用NM360高强度耐磨钢板，寿命达到16Mn耐磨锰钢板3～5倍，缺点造价太高。

四、刮板的选用1、铸钢刮板（φ30×108以上只能选用铸钢刮板）2、焊接刮板（16Mn耐磨锰钢板）五、通用要求1、配有蜗轮涡杆加丝杠紧链装置。

2、槽箱结构及形式:重型刮板输送机，上槽箱全部密封，密封盖板厚度6mm、衬板采用插接式，沉头螺栓加塞焊固定,槽箱与槽箱连接采用法兰连接。

3、链轮轴承座采用水平对开式轴承座，尾轮箱体采用上下可拆分式结构，便于拆卸、清洗。

4、闸门可选用电动平板闸门（功率1.1KW）或一站电液平板闸门(功率2.2～3KW)。

六、原则上功率大于55KW选用液力偶合器；功率大于355KW也可选用液体粘性软启动装置或软启动装置。

七、检测装置的选用在大运量或用户要求的情况下加断链保护装置；增加电机或减速器测温元件。

“秦煤”机：重型刮板机功率、长度选择表（链速0.85～1.2m/s，矸石、大粒度、粘性大选低速;为减小摩擦力根据爬道情况加前后导向轮，B=2400、2600在开发中）5、132KW＜功率≤280KW，链条选用φ26×92, 链轮节圆直径φ471.6; 355KW≥功率＞280KW，链条选用φ26×92，链轮节圆直径φ529.8；400KW≥功率＞355KW，链条选用φ30×108，链轮节圆直径φ553.6、φ621.9两种；500KW≥功率＞400KW，链条选用φ34×126，链轮节圆直径φ721.5。

6、功率≤132KW，链条选用φ22×867、φ22×86链轮节圆直径φ495.3、φ604.7两种。

秦皇岛市强宇机械设备制造有限公司因重型刮板机运量、链速、比重等系数较复杂，此表只做参考需核对，我公司出总装图。

链速〉0.90m/s功率大一档。
