组装散热器温控阀门的基础知识

阀门是系统内调节和控制部件，其主要作用是对系统整体运行进行调节和单个散热器进行控制，达到更舒适的室内环境。

阀门的数量和口径大小由散热器确定，散热器进水处安装散热器上专用的手动阀或温控阀，回水处安装回水截止阀或不安装阀门，燃气壁挂炉下的接口安装普通球阀。

1.恒温控制阀的工作原理：散热器恒温控制阀手柄中有一个充满介质的液体感温包，其原理是当室温升高时，感温介质受热体积膨胀，会推动发杆和阀芯，逐渐关小阀门，减少流入散热器的热水流量。

相反，当室温降低时感温介质冷却收缩而受到弹簧的反向张力推动发杆和阀芯，逐渐开大阀门，增大热水流量。

这样通过感温介质的体积变化而使发杆和阀芯上下运动来调节流入散热器的水流量起到恒定室温的作用。

2.恒温控制阀的组成：其主要包括感温传感器和阀体组成，感温传感器又可分内置式和远程式，温度调节一般可在6～28℃等比较宽的范围内手动预设定和调节，适用于各种热水采暖系统的散热器采暖。

3.散热器恒温控制阀选型：当选择散热器恒温控制阀时，每组散热器流量是不同的。

为了保证所选用的每个散热器恒温控制阀的最佳工作状态及供暖系统的水力平衡。

正确地选用散热器恒温控制阀，保证精确的调节是非常重要的，不同的流量区域应选用不同的调节特性的阀门。

同时，也要考虑传感器的性能㈠阀的流通能力Kv值：Kv值又称阀门的阻力系数，是用来表征阀门的流通能力的重要参数。

阀门从关闭到全开的过程中，阀心在不同的位置时其Kv值是在变化的。

当阀门全开是Kv值表示为Kvs。

阀门的阻力与Kv值之间的关系：△P＝G2/Kv2 （bar）式中，△P－为阀门两端的压差（bar），G－为通过阀门的流量（m3/h）。

当阀门两端的压差为1 bar时，通过该阀门的流量或流通能力为：G＝Kv （m3/h）任何一个阀门只要其开度一定即阀心的位置确定，其Kv值即是唯一。

㈡温控阀的口径的确定：由于温控阀对供暖具有自动调节能力，因此温控阀的调节局部阻力相对比较大，另外壁挂炉水泵的扬程也只有5m左右，从而在确定温控阀门口径及阀心直径时，根据供暖系统的不同，必须进行综合考虑，使得供暖管路系统最不利环路的阻力控制在比较安全的范围，从而才能满足房间设计温度的要求。

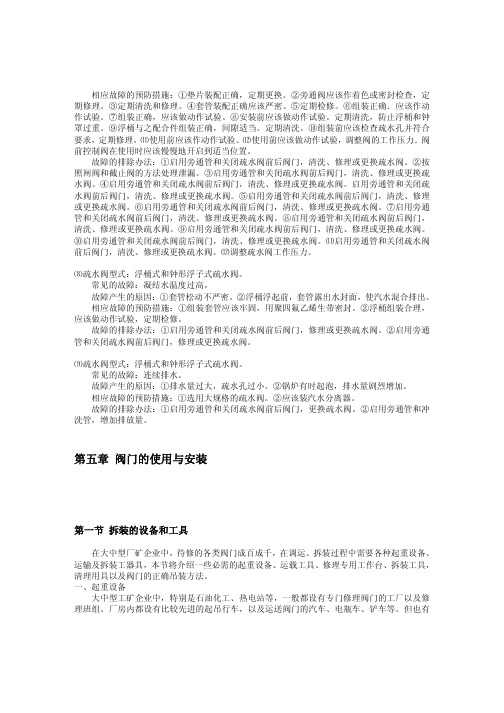

相应故障的预防措施：①垫片装配正确，定期更换。

②旁通阀应该作着色或密封检查，定期修理。

③定期清洗和修理。

④套管装配正确应该严密。

⑤定期检修。

⑥组装正确．应该作动作试验。

⑦组装正确，应该做动作试验。

⑧安装前应该做动作试验。

定期清洗，防止浮桶和钟罩过重。

⑨浮桶与之配合件组装正确，间隙适当。

定期清洗。

⑩组装前应该检查疏水孔并符合要求，定期修理。

⑾使用前应该作动作试验。

⑿使用前应该做动作试验，调整阀的工作压力．阀前控制阀在使用时应该慢慢地开启到适当位置。

故障的排除办法：①启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

②按照闸阀和截止阀的方法处理泄漏。

③启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

④启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

⑤启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

⑥启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

⑦启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

⑧启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

⑨启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

⑩启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

⑾启用旁通管和关闭疏水阀前后阀门，清洗、修理或更换疏水阀。

⑿调整疏水阀工作压力。

⑻疏水阀型式：浮桶式和钟形浮子式疏水阀。

常见的故障：凝结水温度过高。

故障产生的原因：①套管松动不严密。

②浮桶浮起前，套管露出水封面，使汽水混合排出。

相应故障的预防措施：①组装套管应该牢固，用聚四氟乙烯生带密封。

②浮桶组装合理，应该做动作试验，定期检修。

故障的排除办法：①启用旁通管和关闭疏水阀前后阀门，修理或更换疏水阀。

②启用旁通管和关闭疏水阀前后阀门，修理或更换疏水阀。

⑼疏水阀型式：浮桶式和钟形浮子式疏水阀。

常见的故障：连续排水。

故障产生的原因：①排水量过大，疏水孔过小。

散热器采暖系统安装基础知识什么是采暖系统？散热器采暖系统：以壁挂炉为热源的散热器系统一般采用单管跨越式、并联式、章鱼式（前两种应用较多），供回水管道为地下直埋。

各房间散热器可安装温控阀，如与室内温控器配合则可以达到明显的节能效果。

散热器的连接方式：1.单管串联式：单管室内采暖系统不能单独调节每个散热器的流量，在实际中应尽力避免采用这种连接方法。

2.串联跨跃管式：跨越管单管室内采暖系统是针对单管系统无法调节的弊病设计的，有专用的阀门，可以调节每个散热器的流量。

3.同程并联式：每个散热器中的水流都经过相同的管道长度。

所以，对每个散热器中的水流量水力平衡的调节更加简单。

如果散热器可以被安装成一个环路，所用管道的长度和双管异程系统是等长的。

4.异程并联式：这种管网系统上，每个散热器上，都需要安装水力平衡阀门，对不同散热器上的水循环进行水力平衡的调节。

以避免在离水泵较近的散热器水流量大，而较远的散热器水流量小的问题。

5.章鱼式连接主要特点：节能：一对一供热，单组使用加热的水量比较少，循环快。

全开时所用管径比较小，热水循环次数快，热交换次高；安全：地面无任何接口连接，无漏水隐患；均热：单管供暖，分水器流量调节,各组升温一制；使用双管系统应注意：由于散热器与壁挂炉之间呈并联关系会出现水力失调现象。

在系统中应利用相应的平衡手段对系统进行水力平衡。

最简单的做法是利用安装在散热器出口处的截止阀，将距离壁挂炉近的散热器上的截止阀适当关小。

较远散热器上的截止阀适当开大，经反复几次调节后可使每个散热器流过相同的流量。

暖气片安装位置及注意事项：1、最佳的安装位置为窗户底部或者冷墙壁上（见左下图）。

虽然这样做会增加房间的热量损失，但是这样能够使热量在室内的分布更加均匀，使室内更加舒适(散热器安装位置对室内温度的影响分布的影响见右下图)。

2、连接方法的选择：散热器的进、出口成对角线时，它的散热效果最佳。

当散热器长度小于1米时，它的进、出口也可以在同侧安装。

散热器温控阀的构造及工作原理散热器温控阀的构造及工作原理用户室内的温度控制是通过散热器恒温控制阀来实现的。

散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。

温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。

恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来到达控制室内温度的目的。

温控阀的安装位置2.1散热器恒温阀一般安装在每台散热器的进水管上或分户采暖系统的总入口进水管上。

尤其是对内置式传感器不主张垂直安装，因为阀体和外表管道的热效应可能会导致恒温控制器的错误动作，应确保恒温阀的传感器能够感应到市内环流空气的温度，不得被窗帘盒、暖气罩等覆盖。

2.2为了减少投资，提出在户内系统(一户一个供暖系统)上只装一个温控阀的方案。

通常的情况下，应该每一组散热器(即每个房间)上安装一个温控阀。

为了减少投资，提出在户内系统(一户一个供暖系统)上只装一个温控阀的方案。

下面首先分析单管系统的热特性，即流量与室温的变化规律，并指出温控阀的安装方法。

单管户内系统只在末端房间装一个温控阀。

利用热网工况模拟分析软件对一个五层楼的上分式单管顺流系统(也适用于户内单管顺流系统)进行计算，其结果见表1。

表1为供水温度恒定的情况，这种情况较符合一个大的供热系统出现流量分配不均的实际工况，因而具有代表性。

在设计外温下，凡实际流量小于设计流量的(相对流量小于1)，均出现上层热、下层冷的现象；凡实际流量大于设计流量的(相对流量大于1.0)都发生上层冷、下层热的情形。

表1:上分式单管顺流系统供水温度恒定时流量与室温变化注：供水温度81℃上述室温与流量之间的变化规律，具有普遍性。

当室外温度不等于设计外温时。

这种变化规律仍然存在，所不同的只是在设计外温，即气温最冷时，系统垂直失调最严重，也就是最高层与最低层之间的室温偏差最大；随着气温变暖，垂直失调也逐渐趋缓。

散热器温控阀安装要点与使用方法散热器温控阀的安装:在现实中，许多顾客向生产厂家埋怨产品达不到额定值要求，这是因为相当一批散热器温控阀安装是错误的。

温控阀直接装在散热器上，对于固定的传感器来说，散热器是其最近的一个热源。

根据要求，散热器和供水管加热的空气不能靠近温控阀;散热器的热辐射不能对温控阀的传感器产生影响;室内温度传感器不能被窗台板、窗帘、家具等阻挡。

那么散热器温控阀安装要点及使用方法有哪些呢?下面就为大家一一揭晓答案。

散热器温控阀介绍散热器温控阀是安装在散热器上的自动控制阀门。

散热器恒温阀是无需外加能量即可工作的比例式调节控制阀，它通过改变采暖热水流量来调节、控制室内温度，是一种经济节能产品。

其控制元件是一个温包，内充感温物质，当室温升高时，温包膨胀使阀门关小，减少散热器热水供应，当室温下降时过程相反，这样就能达到控制温度的目的。

散热器温控阀还可以调节设定温度，并可按设定要求自动控制和调节散热器的热水供应量。

散热器温控阀特点温控阀的研制关键在于温控部分，温控部分温度传感器内的感温介质能够感受外界温度，并作出相应的反应使其控制阀芯的开度，达到控制通过温控阀的流量。

温度传感器有充满液体工质、气体工质、以及石蜡几种。

三种类型传感器各有特点，其控制精度以液体为最佳，气体次之，石蜡最差，但石蜡使用方便，对制作工艺要求低，不像气体和液体工质密封不严及防漏性性差。

充满液体工质或气体工质的传感器工作寿命达20年以上，石蜡传感器的工作寿命在5年左右。

散热器温控阀带内置预设定装置的分两通阀和三通阀两大类，分别适用于双管系统和单管系统。

预设定温控阀用于双管系统，有利于克服由于系统内液体重力作用引起的垂直失调;而三通阀由于阻力小，有利于单管系统中散热器支管和跨越管之间的水量分配。

由于供回水温差大，所需散热器面积较小，同时可以选用较小规格的管道及阀门，双管系统在安装了散热器温控阀后，就成了变流量系统。

而单管系统由于安装散热器温控阀需要加旁通管。

--------------------------------------------------------------------------------本文介绍了了散热器恒温控制阀的历史、原理及分类。

并结合工程实例阐述了在新形势下供暖系统中不同散热器布置方式中如何正确使用散热器恒温控制阀。

关键词：散热器恒温控制阀分户计量xx散热器恒温控制阀于20世纪40年代最早在欧洲出现，在80年代初我国开始自行研制散热器恒温控制阀，进入90年代中、后期，随着热计量政策及技术的不断深化及广大人民群众对居室温度的个性化要求，各种国产、进口散热器恒温控制阀产品应运而生，并在国内很多工程项目中被采用。

在散热器采暖的房间温度控制方面可以采用散热器恒温控制阀进行控制，也可采用阻力特性较好的手动温控阀进行控制。

采用散热器恒温控制阀控制的优势在于可以较好的利用“自由热”达到节能的目的，同时避免了用户进行烦琐的反复调节。

一、散热器恒温控制阀的工作原理及分类散热器恒温控制阀由恒温控制器和阀体两部分组成。

其作用原理为用户将恒温控制器旋到所需设定温度，当室内温度超过设定温度时，恒温控制器内温包（内充感温介质）受热膨胀，体积增大，推动阀杆，使阀门关小，减小散热器进水流量，使室温达到设定温度。

当室内温度低于设定温度时，温包受冷收缩，体积减小，阀芯内复位弹簧推回阀杆，使阀门开大，增大了散热器进水流量，直到室温达到设定值。

1．恒温控制器恒温控制器根据其温包所处位置可分为温包内置型和远传型。

由于温包感受的是周围空气温度，同时温控阀的调节动作也是由于温包体积改变而产生，所以温包所处位置对于温控阀的正确使用十分重要。

在大多数情况下，需要调节本组散热器所处房间的室内温度时，宜采用温包内置温控阀。

在一些特定情况下，如本组散热器被散热器罩遮挡，温控阀位于罩内，或者在温控阀近距离内有其他热（冷）源，如灶具，强照明灯具等，这时温包感受的是周围局部高温，不是准确的房间温度，宜采用远传型恒温控制器，将传感器置于能准确调节房间温度所受强热源干扰较小的地方，才能达到准确控制房间温度的目的。

阀门基础知识概要：阀门基础知识（阀门分类、阀门型号编制、阀门参数）、阀门连接形式、阀门结构长度、阀门材料、阀门的油漆、包装、运输、存放、阀门的维护保养阀门基础知识阀门的定义：阀门是流体输送系统中的控制部件，具有导流、截流、调节、节流、防止倒流、分流或溢流卸压等功能。

一、阀门分类（按主要参数分类）1、按压力分类1）真空阀：工作压力低于标准大气压的阀门。

2）低压阀：公称压力PN≤1.6MPa的阀门。

kPa3）中压阀：公称压力PN2.5～6.4MPa的阀门。

公斤力(千克力)kgf4）高压阀：公称压力PN10.0～80.0MPa的阀门。

5）超高压阀门：公称压力PN≥100MPa的阀门。

2、按介质工作温度分类1）高温阀：t＞450℃的阀门。

2）中温阀：120℃≤t≤450℃的阀门。

3）常温阀：－40℃≤t≤120℃的阀门。

4）低温阀：－100℃≤t≤－40℃的阀门。

5）超低温阀：t≤－100℃的阀门。

3、按阀体材料分类非金属材料阀门、金属材料阀门、金属阀体衬里阀门。

二、阀门型号编制方法本标准适用于工业管道的闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、柱塞阀。

1.1阀门的型号编制方法如下：表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。

1.3传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动91.4连接形式代号连接形式代号内螺纹 1 对夹7外螺纹 2 卡箍81.51.6型号编制举例：J65Y—32.0MPa DN50高温高压直流式截止阀，6为连接形式表示焊接，5为结构形式表示直流式（Y型），Y为阀座密封面材料，表示硬质合金。

三通或四通阀门，一般为球阀和旋塞阀，视其启闭件是球形或圆锥形加以区别。

根据阀门的外形和通道情况，可进一步识别各类阀门的结构形式。

如安全阀，阀体上有两只定位螺杆，从通道中可以观察到阀瓣上有反冲盘；阀座上有调节阀的是全启式，只有调节圈或无调节圈和无反冲盘的为微启式。

又如闸阀，经过手动开启，便可分辩此闸阀是单闸板或是双闸板，是楔式或平行式的。

第二章阀门安装、运行管理及大修手册阀门的维护与管理包括提货搬运、库存保管和安装使用的全过程，它是阀门正常运转的一项重要的保证措施。

第一节 阀门运输途中的维护阀门的手轮破损、阀杆弯曲、支架断裂、法兰密封面的磕碰损坏，特别是灰铸铁阀门的损坏，相当一部分出现在阀门运输过程中。

造成上述损坏的原因，主要是运输人员对阀门的基本常识不甚了解和野蛮装卸作业造成的。

运输阀门之前，应该准备好绳索、起吊设备和运输工具等。

检查阀门包装，包装损坏的应该修订好，不能怕麻烦，不能存有侥幸心理；包装要符合标准要求，不允许随便旋转已包装封存阀门的手轮；阀门应该处于全闭状态，对已误开启的阀门，应该将密封面擦干净后再关闭紧，封闭进出口通道。

传动装置应该与阀门分别包装运输。

阀门装运起吊时，绳索应该系在法兰处或支架上，切忌系在手轮或阀杆上。

阀门吊装要轻起轻放，不要撞击他物，放置要平稳。

放置姿态应该直立或斜立，阀杆向上。

对放置不稳妥的阀门，应用绳索捆牢，或用垫块固定牢，以免在运输中互相碰撞。

手工装卸阀门时，不允许把阀门从车上往下扔，也不允许从地上向车上抛；搬运过程中应该有条不紊，顺次排列，严禁堆放。

阀门运输中，要爱护油漆、铭牌和法兰密封面；不允许在地面上拖拉阀门，更不允许将阀门进出口密封面落地移动。

在施工现场暂不安装的阀门，不要拆开包装，应该放置在安全的地方，并作好防雨、防尘工作。

第二节 阀门保管中的维护阀门运输进入仓库后，保管员应该及时办理入库手续，这样有利于阀门的检查和保管。

保管员应该认真核对阀门的型号规格，检查阀门外观质量，并协助检验人员对阀门进行入库前的强度试验和密封性试验。

阀门基础知识阀门是工业生产和日常生活中常见的一种设备，用来调节或切断流体的流动。

阀门广泛应用于各个行业，如石油化工、水处理、供暖通风空调、食品制造等。

下面是阀门基础知识的详细介绍。

一、阀门的定义和分类阀门是用于控制流体（液体、气体或粉体）流动的设备。

它由阀体、阀盖、阀座、阀瓣（或阀球）等部件组成。

根据阀门的使用场合和工作方式的不同，可以将阀门分为以下几类。

1. 根据阀门的使用场合：(1) 工业阀门：主要用于各种工业生产过程中，如石油化工、电力、冶金等领域。

(2) 商用阀门：主要用于商业建筑物，如大楼的给排水系统、供暖通风空调系统等。

(3) 家用阀门：主要用于家庭生活中，如自来水龙头、煤气阀门等。

2. 根据阀门的工作方式：(1) 手动阀门：需要人工操作才能控制流体的流动，如手动球阀、手动刀闸阀等。

(2) 自动阀门：能够根据流体的压力、温度等参数自动开关，如安全阀、电磁阀等。

(3) 减压阀：用于控制流体压力，保护管道和设备的安全运行。

3. 根据阀门的结构形式：(1) 旋塞阀：通过旋转阀盖上的阀瓣来控制流体的流动，如蝶阀、旋塞阀等。

(2) 升降阀：通过上下移动阀瓣来控制流体的流动，如截止阀、隔膜阀等。

(3) 推拉阀：通过推拉阀瓣来控制流体的流动，如刀闸阀、旋转阀门等。

二、阀门的工作原理阀门的工作原理主要是通过阀瓣或阀球的运动来改变通道的截面积，从而调节流体的流量。

具体来说，当阀门关闭时，阀瓣或阀球与阀座紧密结合，阻止流体的流动；当阀门打开时，阀瓣或阀球与阀座分离，允许流体流过。

不同类型的阀门有不同的开启和关闭方式。

手动阀门通常通过手柄或齿轮来实现开关操作；自动阀门则根据流体的压力、温度或信号来控制开关。

一些特殊的阀门，如安全阀和减压阀，用于控制流体的压力，以防止管道或设备受损。

三、阀门的主要部件和材料阀门由许多不同的部件组成，每个部件都有其特定的功能。

以下是阀门的几个主要部件和常见的材料。

1. 阀体和阀盖：阀体是阀门的主体部分，通常是由铸铁、钢材或不锈钢制成。

阿特拉斯温控阀安装教程
阿特拉斯温控阀是一种高精度的的温度控制器,可以通过电脑或控制器进行控制。

下面是阿特拉斯温控阀的安装教程:
1. 安装前需要准备的工具和材料:安装前需要准备安装所需的
所有工具和材料,包括电源插座、温控阀、温控器转换器、连接线等。

2. 将电源插座接入电源源,确保插座符合温控阀的电气规格。

3. 将温控阀插入插座中,确保温控阀的插口正确插入插座,插口的颜色与插座的颜色相匹配。

4. 连接温控器转换器,将转换器连接到温控器的插口中。

的转换器应该与温控器相匹配,并且需要连接到电源插座上。

5. 连接连接线,将连接线连接到温控阀和转换器上的接口处。

连接线的颜色与温控阀和转换器的颜色相匹配。

6. 安装完成后,重新检查电源插座和温控阀的连接,确保连接牢固。

7. 使用电脑或控制器连接温控阀,通过电脑或控制器进行控制。

8. 测试温度控制效果,检查温度是否准确。

阿特拉斯温控阀的安装需要一定的技术和经验,如果不熟悉安装步骤,建议请专业人士进行安装。

同时,在安装过程中需要注意安全,避免电气火灾等事故的发生。

浅谈散热器温控阀在常见的几种采暖制式中的安装发表时间：2017-12-06T12:06:18.083Z 来源：《基层建设》2017年第24期作者：王高鹏[导读] 阐述了常用供暖系统不同散热器布置方式中散热器恒温控制阀的安装方式及安装注意事项。

介绍暖通发安装工程中的散热器温控阀的安装方法。

陕西建工第一建设集团有限公司陕西西安 710000摘要：随着我国经济水平的不断提高，城市化进程的不断加快，建筑行业飞速发展，对暖通工程的要求也越来越高。

本文结合所施工嘉腾大厦、煤炭研究院24#高层住宅楼工程实践，阐述了常用供暖系统不同散热器布置方式中散热器恒温控制阀的安装方式及安装注意事项。

介绍暖通发安装工程中的散热器温控阀的安装方法。

关键词：温控阀安装；注意事项序言散热器温控阀是一种不需要外部能源，由室内温度按比例调节控制的自动调节阀，是一种节能产品，既节省能源又保护环境，已经成为供热设备的实在需求和节能不可缺少的部分。

它可以安装在任何现存的供暖系统的散热器上。

科学选型，正确安装、合理调整温控阀可节省20～25％的能源消耗，给人们带来温馨舒适的同时也保护了环境。

但在采暖制式中选型配置、安装、调整不当，也会发生形同虚设或产生负效应，造成系统运行失衡，影响正常使用，应引起重视。

本人根据嘉腾大厦、煤炭研究院24#高层住宅楼两个工程施工实践，谈谈温控阀在常见的几种采暖制式中的安装，供同行们参考。

一、垂直单管式在垂直单管顺流系统中，如图1-1（a）所示，由于前组散热器水量全部流经下一组散热器，且每组散热器位于不同的楼层，无法安装温控阀。

如图1-1（b）所示，将此种系统改造为垂直单管跨越系统，在每组散热器前安装两通温控阀，或如图1-1（c）所示，加三通温控阀。

二、垂直双管式在垂直双管顺流系统中，加装温控阀如图2-1所示，由于垂直双管顺流系统存在垂直失调问题，在系统设计或改造时，可选用安装带预设定功能的温控阀。

可通过该装置将温控阀初始阻力设定，不同楼层间设定的初始阻力不同，可在一定程度上解决垂直失调的问题。

睿森温控阀的技术优势1、满足2007年1月11日发布的散热器恒温控制阀的行业标准。

2、要求具备在有效期内由产品相应的检测所提供的检测报告。

3、根据本工程的需要采用高阻力恒温阀，其结构形式采用两通温控阀。

采用直通型 管径 DN15。

4、阀体材质为：铜锻件镀镍 如图：5、感温包：液态感温包，液态感温包的温控阀温控精度较好，尤其是采用在温包外面增加微型铜管进行精密校正，这是一种非常有效的调温技术，能够保证温控阀获得良好的温控精度。

6、为保证阀体的严密性，选用密封线硬密封的（铜结合面研磨密封）温控阀，则不用密封圈，不存在老化问题，能够保证长期严密不漏水。

7、应具备防冻设定功能。

技术参数温控范围6～28℃ 供水温度120℃以下 工作压力≤1Mpa 阀前后允许压差≤1bar 阀体 液压强度 1.6Mpa机械寿命及温度耐力 ＞5000次热水水质要求PH4.0～9.5散热器恒温控制阀的选购及安装随着热计量政策及技术的不断深化及广大人民群众对居室温度的个性化要求，各种国产温控阀产品应运而生。

近几年来，随着采暖制度的改革，分户热计量及分室控温已开始进入实施阶段，在散热器上安装温控阀已经非常普遍，用温控阀实现分室温度控制，既能最大限度地节约能源，又能最大限度地满足不同用户对室内温度调节的需要，是一件利国利民的好事。

但是，不能认为随便购置个温控阀，简单的一装了事，应针对不同的采暖系统选购不同形式的温控阀，需要经过细致的计算，认真的安装，同时在安装及后期，根据具体情况进行适当调整，以达到充分、合理的使用目的。

笔者从事散热器恒温控制阀施工多年，现根据有关资料、结合工程施工实践经验，谈谈温控阀的选购及安装，供同行们参考。

1散热器恒温控阀的结构及工作原理散热器恒温控制阀是指在散热器供水管上安装的温度调节阀，是流量调节的一种，分为手动恒温控制和自动恒温控制2种。

本文阐述的是自动恒温控制阀,又称自力式温控阀或自动恒温阀（以下简称温控阀）。

上海暖气片安装之装了暖气片安装后，安装温控阀好吗？
现代人的生活水平的越发提高，人们越来越追求高品质的生活需求，传统的空调采暖已经不能满足人们对舒适度的要求了，于是，这几年水暖悄然兴起，并渐渐进入人们的家庭，网上各种关于水暖的问题也层出不穷，其中散热片温控阀就是广大用户热议的焦点之一，今天查瑞斯就给大家普及散热片温控阀的知识。

散热片温控阀的工作原理
温控阀是指安装在暖气片上的自动控制阀门。

工作原理：通过控制换热器热水入管流量，以达到控制设备出口温度的目的。

当负荷产生变化时，通过改变阀门开启度调节流量，以消除负荷波动造成的影响，使温度恢复至设定值。

散热器温控阀的作用
调节温度：
顾名思义，明装暖气片的主要作用是调节温度，温控阀可以控制热水进入暖气管道的多少，热水流量多温度就高，流量少温度就低，从而控制温度。

分室供暖：
散热片温控阀可以自由调节热水流量大小，当一个房间长期无人，用户可以关闭所在房间暖气片的温控阀，可以起到分室供暖的作用。

平衡水压：
目前我国的温控装置，已经不再满足于简单的温控功能，更注重整体供暖系统的流量平衡，从而平衡水压，为用户提供更加舒适的生活环境。

节省能源：
用户可根据对室温高低的要求，利用温控阀调节并设定温度。

这样就确保了每个房间的室温恒定，避免了管道水量不平衡以及单管系统上下层室温不均匀的问题。

同时，通过恒温控制、经济运行等作用可以既提高室内热环境舒适度，又实现节能。

暖气片(散热器)基础知识【1】暖气片(散热器)基础1、暖气片(散热器)计量单位的W 是什么？散热器技术性能中的W 是热功率计量单位。

是指每米或每片（柱）散热器在不同工况下每小时的散热量（瓦）。

2、什么是金属热强度？其在工程中的实际意义是什么？金属热强度Q（W/KG .℃）:是指金属散热器内热媒的平均温度与室内空气温度相差1℃时,每公斤质量的金属单位时间所散出的热量.Q值越大,说明散出同样的热量所耗用金属越少.这个指标是衡量散热器节能和经济性的一个指标。

各种散热器的金属热强度比较表散热器的类型金属热强度范围(W/Kg℃)散热器类型金属热强度范围(W/Kg℃)钢制柱型散热器0.6-1.3 铝制柱翼型散热器 1.8-3.9钢制板型散热器0.9-1.4 铜铝复合柱翼散热器 1.2-2.83、什么是散热器的传热系数?散热器的传热系数K(W/㎡.℃):是指散热器内热媒的平均温度与室内气温相差为1度时,每平方米散热面积所传出的热量.该值与散热面积的乘积,再乘标准传热温差(64.5℃)就是该散热器的标准散热量.即Q=K.F.64.5,在散热面积一定的情况下,K值越大,则散热器的散热量就越大.K值为整个传热过程的综合系数(包括对流传热和辐射传热),与散热器本身的特点和使用条件有关,如水流情况,内外表面情况等。

4、散热器的散热过程是什么样的?当温度较高的热媒在散热器内流过时,热媒所携带的热量通过散热器不断地传给温度较低的室内空气,其散热过程为:1、散热器内的热媒通过对流换热把热量传给散热器内壁面(内表面放热系数)2、内壁面靠导热把热量传给外壁;3、外壁靠对流换热把大部分热量传给空气,又靠辐射把一小部分热量传给室内的物体和人.5、散热器的水容量对采暖的影响如何?散热器水容量对采暖的影响:1、散热器的水容量大,采暖系统热惰性比较大,在锅炉间断供热时,水冷却时间稍长一些,采暖房间仍可以保持相当长时间的一定温度.但再供水时,水升温也比较慢.大水容量的系统调节反映速度较慢.在连续供热时,对供暖质量无影响；2、散热器的水容量小,启动时间短,温度调节灵敏,居室升温快,便于分户计量供热,既省钱又方便；3、热量是靠流动的水携带和运输的,水容量大小对热量无直接影响,只是调节时间有长短分别。

散热器温控阀的工作原理散热器恒温控制器又称：温控阀。

近年在我国新建筑住宅中温控阀被普遍应用，温控阀安装载在住宅和公共建筑的采暖散热器上。

温控阀可以根据用户的不同要求设定室温，它的感温部分不断地感受室温并按照当前热需求随时自动调节热量的供给，以防止室温过热，达到用户最高的舒适度。

用户室内的温度控制是通过散热器恒温控制阀来实现的。

散热器恒温控制阀是由恒温控制器、流量调节阀以及一对连接件组成，其中恒温控制器的核心部件是传感器单元，即温包。

温包可以感应周围环境温度的变化而产生体积变化，带动调节阀阀芯产生位移，进而调节散热器的水量来改变散热器的散热量。

恒温阀设定温度可以人为调节，恒温阀会按设定要求自动控制和调节散热器的水量，从而来达到控制室内温度的目的。

温控阀一般是装在散热器前，通过自动调节流量，实现居民需要的室温。

温控阀有二通温控阀和三通温控阀之分。

三通温控阀主要用于带有跨越管的单管系统，其分流系数可以在0～100%的范围内变动，流量调节余地大，但价格比较贵，结构较复杂。

二通温控阀有的用于双管系统，有的用于单管系统。

用于双管系统的二通温控阀阻力较大；用于单管系统的阻力较小。

温控阀的感温包与阀体一般组装成一个整体，感温包本身即是现场室内温度传感器。

如果需要，可以采用远程温度传感器；远程温度传感器置于要求控温的房间，阀体置于供暖系统上的某一部位。

有效节能采暖系统是依据统计的最低室外温度下所需的最大热负荷设计计算的。

但温控阀这种设计温度仅在严寒季出现几天，这就意味着在整个采暖季中仅这几天采暖系统在满负荷运行。

通常来讲，保障室温所需要的热负荷比设计值小的多，而且，热负荷也在不断的变化。

整个供暖季每天的热负荷也不同。

温控阀可以自动地按预定的要求保持准确的室温，而不受气候条件的影响。

在每个房间内安装一个温控阀，保障能够充分利用阳光、照明设施、机械和人体所散发的免费热能，以达到节省能源的效果。
