门式起重机作业指导书

门式起重机安装作业指导书-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII门式起重机安装作业指导书1 、门式起重机安装工艺流程图土建验收、测量放点 轨道安装 二期砼浇筑 行走机构安装 门架组合 回转机构组装 各齿轮、连接轴 滑轮、钢丝绳、卷筒主、副钩连接 防腐 负荷试验 移交联合调试 滑轮、钢丝绳、卷筒主副钩连接及抓梁安装 电气设备安装、检查、调整、试验2、作业方法及要求2.1 轨道安装（适用于安装在砼、钢梁结构基础上的P型QU型轨道）2.1.1 作业方法2.1.1.1 按图纸设计的位置、高程安装轨道、钢轨铺设前，应对钢轨的端面、直线度和扭曲进行检查，合格后方可铺设。

安装前应确定轨道的安装基准线，轨道的安装基准线宜为吊车梁的定位轴线。

2.1.1.2 钢梁上铺设轨道结构的，轨道的实际中心线对钢梁实际中心线的位置偏差不应大于10mm，且不大于钢梁腹板厚度的一半。

2.1.1.3 轨道铺设在钢梁上，轨道底面应与钢梁顶面贴紧。

当有间隙、且长度超过200mm时，应加垫板垫实，垫板长度不应小于100 mm，宽度应大于轨道底面10--20 mm，每组垫板不应超过3层，垫好后与钢梁焊接固定。

2.1.1.4 轨道的实际中心线对安装基准线的水平位置的偏差，对于通用的门式起重机不应大于5 mm2.1.1.5 起重机轨道跨度小于或等于10m时，轨道跨距允许偏差为±3.0 mm。

2.1.1.6 当起重机跨度大于10m时，偏差按下式计算，但最大不应超过±15 mm。

△S=±[3+0.25(S－10)] 式中: △S—起重机跨度的允许偏差（mm）S—起重机轨道跨度（m）2.1.1.7 轨道顶面对其设计位置的纵向倾斜度，通用门式起重机不应大于3／1000，每2m测一点，全行程内高低差不应大于10 mm。

2.1.1.8 轨道顶面基准点的标高相对于设计标高的允许偏差，对于通用门式起重机为±10 mm。

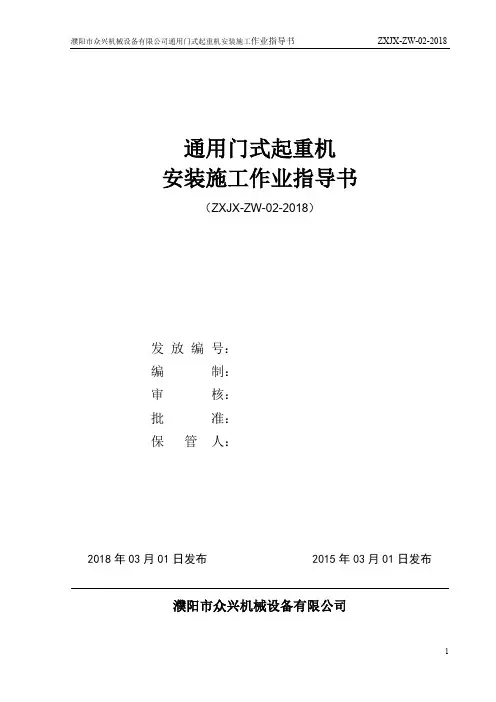

通用门式起重机安装施工作业指导书（ZXJX-ZW-02-2018）发放编号：编制：审核：批准：保管人：2018年03月01日发布 2015年03月01日发布濮阳市众兴机械设备有限公司一．基本概况1．起重机结构与技术性能参数（1）起重机结构图图（1）双梁箱型门式起重机图（2）单梁箱型门式起重机（2）起重机技术性能参数表（1）2．通用门式起重机吊装单元主要件起重重量参数表（2）二．起重机吊装的工艺装备和吊装方法1．吊装工艺装备主要吊装工艺装备通常采用汽车起重机。

汽车起重机额定起重力矩应大于桥架重量与起吊幅度的乘积（起吊力矩）。

当桥架较长或重量较重时，可采用两台汽车起重机同抬起吊的方法。

其他辅助起重机械有手动葫芦、叉车、千斤顶、挎顶等。

2．吊装方法门式起重机以部件散装方式供货，因为在露天堆放时间较长，结构件和机件等出现锈蚀，在吊装前应进行清洗和防护处理；对于运输和存放中引起的变形与损伤，应作校正或修复，并进行检验至合格。

根据起重机使用现场条件和吊装具体要求，确定该机采用如下步骤安装。

(1) 组装桥架。

在安装现场选定地面将2根主梁连接固定，组装成桥架。

(2) 将汽车起重在现场选定好地方。

分别把下横梁放置轨道上，固定好。

(3) 支腿起吊。

分别落位在下横梁上，与下横梁连接好，打好晃绳固定好。

(4) 桥架起吊。

将桥架吊起（大吨位、大跨度的采用两台汽车吊）使其升至超过支腿上平面，然后缓慢下降放在支腿上，与支腿连接好。

(5) 吊装司机室、梯子、平台。

三．吊装程序和施工计划为保证安装工程顺利、施工周期短，编制吊装工程程序和施工综合计划是工程管理的重要内容。

按机结构特点和施工要求，编制如图（3）所示的吊装程序，和表（3）所示的安装施工综合计划。

按照程序图和施工综合计划施工，可将整体工程分解作业，这样，可以合理安排和调度施工机械设备和劳动力，保障施工进度。

四．安装工艺1．起重机安装位置根据安装程序，起重机现场布置指定位置，在指定位置处安装起重量机。

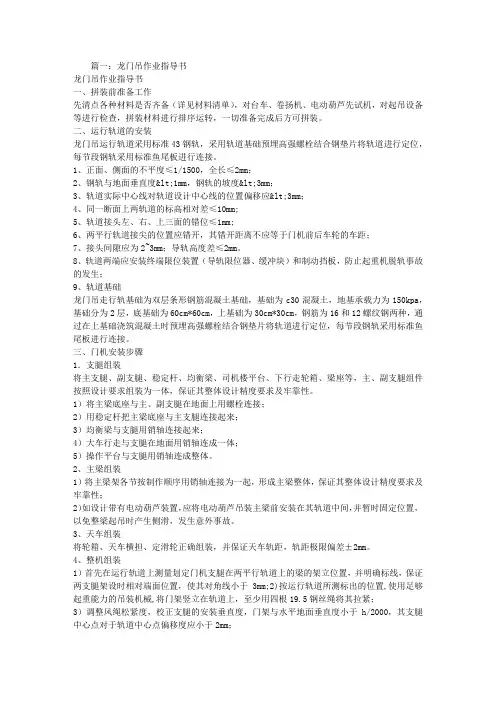

篇一：龙门吊作业指导书龙门吊作业指导书一、拼装前准备工作先清点各种材料是否齐备（详见材料清单），对台车、卷扬机、电动葫芦先试机，对起吊设备等进行检查，拼装材料进行排序运转，一切准备完成后方可拼装。

二、运行轨道的安装龙门吊运行轨道采用标准43钢轨，采用轨道基础预埋高强螺栓结合钢垫片将轨道进行定位，每节段钢轨采用标准鱼尾板进行连接。

1、正面、侧面的不平度≤1/1500，全长≤2mm；2、钢轨与地面垂直度<1mm，钢轨的坡度<3mm；3、轨道实际中心线对轨道设计中心线的位置偏移应<3mm；4、同一断面上两轨道的标高相对差≤10mm;5、轨道接头左、右、上三面的错位≤1mm;6、两平行轨道接尖的位置应错开，其错开距离不应等于门机前后车轮的车距；7、接头间隙应为2~3mm；导轨高度差≤2mm。

8、轨道两端应安装终端限位装置（导轨限位器、缓冲块）和制动挡板，防止起重机脱轨事故的发生；9、轨道基础龙门吊走行轨基础为双层条形钢筋混凝土基础，基础为c30混凝土，地基承载力为150kpa，基础分为2层，底基础为60cm*60cm，上基础为30cm*30cm，钢筋为16和12螺纹钢两种，通过在上基础浇筑混凝土时预埋高强螺栓结合钢垫片将轨道进行定位，每节段钢轨采用标准鱼尾板进行连接。

三、门机安装步骤1．支腿组装将主支腿、副支腿、稳定杆、均衡梁、司机楼平台、下行走轮箱、梁座等，主、副支腿组件按照设计要求组装为一体，保证其整体设计精度要求及牢靠性。

1）将主梁底座与主、副支腿在地面上用螺栓连接；2）用稳定杆把主梁底座与主支腿连接起来；3）均衡梁与支腿用销轴连接起来；4）大车行走与支腿在地面用销轴连成一体；5）操作平台与支腿用销轴连成整体。

2、主梁组装1）将主梁架各节按制作顺序用销轴连接为一起，形成主梁整体，保证其整体设计精度要求及牢靠性；2）如设计带有电动葫芦装置，应将电动葫芦吊装主梁前安装在其轨道中间，并暂时固定位置，以免整梁起吊时产生侧滑，发生意外事故。

龙门吊作业指导书一、引言龙门吊是一种常用的起重设备，广泛应用于工地、码头、仓库等场所。

为了确保龙门吊的安全运行，提高工作效率，特编写本作业指导书，详细介绍龙门吊的操作规程、安全注意事项和维护保养要求。

二、操作规程1. 操作前准备1.1 确保龙门吊所在地面平整稳固，无明显障碍物。

1.2 检查龙门吊的各项功能是否正常，包括起升、行走、回转等。

1.3 根据实际工况选择合适的起重工具和吊具。

1.4 确保操作人员已经接受过相关培训，具备操作龙门吊的资质。

2. 吊装操作2.1 根据吊装计划，合理安排吊装顺序和路线。

2.2 在吊装前，将吊具正确连接到物体上，并进行固定。

2.3 在起吊前，确保周围人员已经撤离，无人员或物体处于吊装范围内。

2.4 缓慢起吊，避免急速起吊导致物体晃动或失控。

2.5 在吊装过程中，保持通讯畅通，与信号员保持良好的配合。

3. 安全注意事项3.1 操作人员必须佩戴符合标准的安全帽、安全鞋等个人防护装备。

3.2 严禁超载操作，根据龙门吊的额定起重量进行合理搬运。

3.3 遇到恶劣天气或风力超过规定范围时，应停止吊装作业。

3.4 在吊装过程中，严禁操作人员站在吊具下方或物体下方。

3.5 定期检查龙门吊的安全装置和工作状态，如发现异常及时维修或更换。

三、维护保养要求1. 日常保养1.1 定期清洁龙门吊的外表面，保持机器干净整洁。

1.2 检查润滑油的油位，如发现不足应及时添加。

1.3 定期检查电气系统的连接是否松动，如有松动应紧固。

1.4 检查钢丝绳是否磨损、断丝，如有问题应及时更换。

2. 定期维护2.1 按照制造商提供的维护手册进行定期保养。

2.2 对龙门吊的主要部件进行检查和维护，如电机、齿轮、制动器等。

2.3 检查龙门吊的结构是否有松动或变形的情况，如有应及时修复。

2.4 对液压系统进行定期检查和维护，如清洗油箱、更换液压油等。

四、总结本作业指导书详细介绍了龙门吊的操作规程、安全注意事项和维护保养要求。

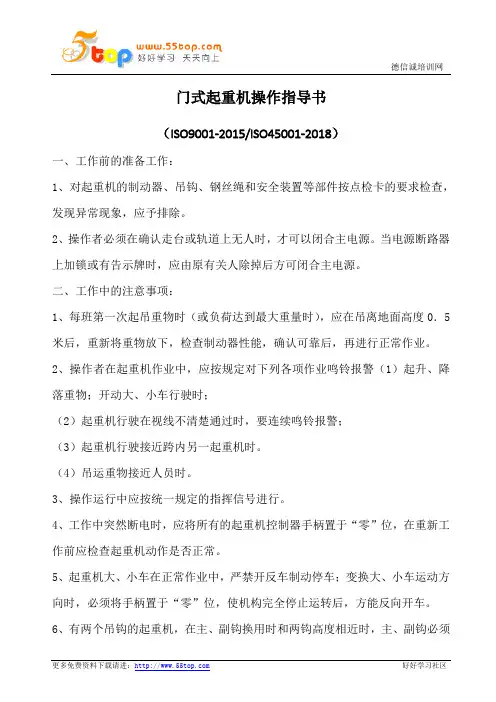

门式起重机操作指导书（ISO9001-2015/ISO45001-2018）一、工作前的准备工作：1、对起重机的制动器、吊钩、钢丝绳和安全装置等部件按点检卡的要求检查，发现异常现象，应予排除。

2、操作者必须在确认走台或轨道上无人时，才可以闭合主电源。

当电源断路器上加锁或有告示牌时，应由原有关人除掉后方可闭合主电源。

二、工作中的注意事项：1、每班第一次起吊重物时（或负荷达到最大重量时），应在吊离地面高度0．5米后，重新将重物放下，检查制动器性能，确认可靠后，再进行正常作业。

2、操作者在起重机作业中，应按规定对下列各项作业鸣铃报警（1）起升、降落重物；开动大、小车行驶时；（2）起重机行驶在视线不清楚通过时，要连续鸣铃报警；（3）起重机行驶接近跨内另一起重机时。

（4）吊运重物接近人员时。

3、操作运行中应按统一规定的指挥信号进行。

4、工作中突然断电时，应将所有的起重机控制器手柄置于“零”位，在重新工作前应检查起重机动作是否正常。

5、起重机大、小车在正常作业中，严禁开反车制动停车；变换大、小车运动方向时，必须将手柄置于“零”位，使机构完全停止运转后，方能反向开车。

6、有两个吊钩的起重机，在主、副钩换用时和两钩高度相近时，主、副钩必须单独作业，以免两钩相撞。

7、两个吊钩的起重机不准两钩同时吊两个物件；不工作的情况下调整起升机构制动器。

8、不准利用极限位置限制器停车，严禁在有负载的情况下调整起升机构制动器。

9、起重机应严格执行“十不吊”的制度：（1）指挥信号不明或乱指挥不吊；（2）超过额定起重量时不吊；（3）吊具使用不合理或物件捆挂不牢不吊；（4）吊物上有人或有其它浮放物品不吊；（5）抱闸或其它制动安全装置失灵不吊；（6）行车吊挂重物直接进行加工时不吊；（7）歪拉斜挂不吊；（8）具有爆炸性物件不吊；（9）埋在地下物件不拔吊；（10）带棱角块口物件、未垫好不吊。

10、如发现异常，立即停机，检查原因并及时排除。

三、工作完成后注意事项：1、将起重机吊钩升高至一定高度，大车、小车停靠在指定位置，控制器手柄置于“零”位；拉下保护箱开关手柄，切断电源。

门式起重机安装作业指导书背景介绍门式起重机是一种常用的起重设备，广泛应用于各种场合中。

为了保证门式起重机的安全运行，对其安装作业过程中的各项操作要求必须得到严格的执行和规范。

本文以门式起重机安装作业指导书的形式，为读者详细介绍门式起重机的具体安装流程、操作规范和注意事项，以确保安装工作能够顺利完成并达到安全标准。

安装前准备工作在进行门式起重机的安装工作之前，需要进行一定的准备工作：•保证安装地点平整、固定、无垃圾、无水泥等物质，以确保门式起重机能够安全运行；•检查起重机的各个部件以及配件，确认所有组件均已到达并完好无损，同时确认各个构件的尺寸是否与规定一致；•安装时需要器具，包括液压千斤顶、扳手、螺丝刀、起重机等工具。

应检查这些器具的状态是否正常，内容是否齐全。

安装流程门式起重机的安装工作，主要需要按照以下流程进行实施：第一步：组装柱体和横梁根据图纸，将柱体和横梁组装起来，并确认其结构合理、牢固。

安装时需注意以下事项：•确认各个构件的尺寸是否与规定一致；•用扳手和螺丝刀等工具将构件紧密组合，以保证其结构牢固；•在进行组装时，应注意对各个连接螺栓进行锁紧，以确保门式起重机结构的稳定性。

第二步：安装驱动装置和电控系统将驱动装置和电控系统等配件安装在柱体上，并确认其位置合理、牢固。

安装时需注意以下事项：•需要将减速电机和起重机电机等设备进行连锁，调试电器保护设备；•检查电器线路的接线是否牢固；•在测试电气系统之前，应检查所有电气元件，包括开关和连接器，检查是否符合安装要求、接线正确，以及接收条件是否为良好的工业电源。

第三步：安装起重机和滑车将起重机和滑车等附件安装在横梁上，并确认其位置合理、牢固。

安装时需注意以下事项：•安装起重机时应注意其位置，起重机各关键点应符合规定要求；•安装起重机时需要进行顺序安装滑轮、钢丝绳、卷筒等配件；•确认配重重量是否符合规定要求，检查配重连通情况。

第四步：测试调试安装完成后，需对起重机进行测试调试，确认其能够正常运行。

目录1. 总则 (3)1.1适用范围 (3)1.2结构简述 (3)1.3主要性能 (3)2. 完好标准 (3)2.1零、部件 (3)2.2运行性能 (3)2.3技术资料 (3)2.4设备及环境 (4)3. 设备的维护 (4)3.1日常维护 (4)3.2定期检查内容 (4)3.3常见故障处理方法 (4)3.4紧急情况停车 (6)4. 检修周期和检修内容 (7)4.1检修周期 (7)4.2检修内容 (7)5. 检修方法和质量标准 (7)5.1桥架 (7)5.2运行轨道 (8)5.3起升机构及运行机构 (8)5.4安全防护装置 (13)6. 试车与验收 (13)6.1试车前的准备工作 (13)6.2试车 (14)6.3验收 (15)7. 维护检修安全注意事项 (15)7.1维护安全注意事项 (15)7.2检修安全注意事项 (15)7.3试车安全注意事项 (15)1 总则1.1 适用范围本规程适用于化工厂电动单、双梁桥（门）式起重机的维护和检修。

1.2 结构简述桥（门）式起重机主要由机械部分、金属结构部分和电气部分三大部分组成。

1.2.1机械部分：由主起升机构、副起升机构、小车运行机构和大车运行机构组成。

1.2.2金属结构部分：由桥架和小车架组成。

1.2.3电气部分：由电气设备和电气线路所组成。

1.3 主要性能额定起重量：3~50t。

起升高度：主钩12~16m，副钩14~18m。

起重机跨度：桥式：7.5~31.5m，门式：18~35m。

超过以上参数，按GB6067.1-2010《起重机械安全规程》查用。

2 完好标准2.1 零、部件2.1.1主体完整，零、部件齐全。

电缆滑线整齐，行走灵活。

2.1.2轨道终点有安全档，吊钩、电动葫芦升高有限位开关，制动器，工作灵敏可靠。

2.1.3钢丝绳磨损均匀，质量符合GB/T20118-2006《一般用途钢丝绳》和GB8918-2006《重要用途钢丝绳》的要求。

2.1.4照明、信号和其他安全防护装置齐全完整、灵敏、准确，符合要求。

门式起重机安装作业指导书1 、门式起重机安装工艺流程图负荷试验防腐移交．（适用于安装在砼、钢梁结构基础上的P型QU 2.1 、作业方法及要求2 型轨道）轨道安装作业方法2.1.1按图纸设计的位置、高程安装轨道、钢轨铺设前，应对钢轨的端2.1.1.1安装前应确定轨道的安装基准线，合格后方可铺设。

面、直线度和扭曲进行检查，轨道的安装基准线宜为吊车梁的定位轴线。

钢梁上铺设轨道结构的，轨道的实际中心线对钢梁实际中心线的2.1.1.2位置偏差不应大于10mm，且不大于钢梁腹板厚度的一半。

轨道铺设在钢梁上，轨道底面应与钢梁顶面贴紧。

当有间隙、且2.1.1.3长度超过200mm时，应加垫板垫实，垫板长度不应小于100 mm，宽度应大于轨道底面10--20 mm，每组垫板不应超过3层，垫好后与钢梁焊接固定。

2.1.1.4 轨道的实际中心线对安装基准线的水平位置的偏差，对于通用的门式起重机不应大于5 mm2.1.1.5 起重机轨道跨度小于或等于10m时，轨道跨距允许偏差为±3.0 mm。

2.1.1.6 当起重机跨度大于10m时，偏差按下式计算，但最大不应超过±15 mm。

△S=±[3+0.25(S－10)] 式中: △S—起重机跨度的允许偏差（mm）S—起重机轨道跨度（m）2.1.1.7 轨道顶面对其设计位置的纵向倾斜度，通用门式起重机不应大于3／1000，每2m测一点，全行程内高低差不应大于10 mm。

2.1.1.8 轨道顶面基准点的标高相对于设计标高的允许偏差，对于通用门式起重机为±10 mm。

同一截面两平行轨道的标高相对差，对于通用门式起重机为±10 mm。

2.1.1.9 两平行轨道的接头位置应错开，其错开距离不应等于起重机前后轮的基距。

轨道接头应符合下列要求：2.1.1.10）轨道接头采用焊接时，焊条应符合钢轨母材的要求，焊接质量应符合电1 熔焊的有关规定，接头顶面及侧面焊缝处，均应打磨平整。

****水电站MQ540/30门座式起重机(1#)安装、调试、检测及试验作业指导书批准：审核：校核：编制：柳州****商贸公司2006年6月2日目录第一部分 (3)一、编写说明 (3)二、编写依据 (3)三、工程概况及进度计划 (3)四、准备工作和安装人员组织及职责 (3)五、1#门座门机式起重机工作性能及主要技术数据 (5)六、安装程序及要求 (6)七、安全技术措施 (10)八、文明施工及环境保护措施 (13)九、全体安装人员交底签字 (14)十、施工措施(环境/安全技术)交底记录表 (15)第二部分 (16)一、参与调试的部门及人员 (16)二、编写依据 (16)三、高度及检测进度计划 (17)四、自检及调试 (17)五、试吊 (18)六、调试注意事项及安全措施 (19)七、参与调试的部门及人员签字 (20)第一部分一、编制说明：根据****公司对外租赁设备合同的要求，计划在****水电站工地安装一台DMQ540/30门座式起重机，安装任务由****工程建设公司物资设备租赁管理中心大型机械安装队落实完成。

为了顺利完成安装任务，特编写此施工方案。

本作业指导书必须经工程技术部、安全监察部审核，总工程师批准后方可实施。

希望全体安装人员认真阅读学习经审批过的施工方案，并按该方案进行施工作业，以顺利完成安装任务。

二、编写依据2.1 工程施工平面布置图（附图1）；2.2 《10/30门式起重机使用说明书》；2.3 《10/30门式起重机安装图》；2.4 《电力建设起重机械安装拆卸管理规定》；2.5 《电力建设安全健康与环境管理工作规定》；2.6 《电力建设安全工作规程》；2.7 《安全管理工作手册》；2.8 《建筑施工安全检查标准》。

三、工程概况及安装进度计划:1、安装日期：工期28天（具体日期根据实际情况定）2、定额工日：安装工日，899工日；二次倒运工日，12工日。

若有不可抗拒因素影响安装作业，则工期相应顺延。
