6-7-砖墙的组砌方式-墙体与基础

墙体与基础练习题（土建工程基础）一、单项选择题1、沿建筑长轴方向布置的墙体称为（A）。

A.纵墙B.横墙C.短墙D.长墙2、墙体按受力情况分为（A）。

A.承重墙与非承重墙B.山墙与纵墙C.实体墙与空体墙D.内墙与外墙3、下面那一种墙体类型不是按施工方法分类的（A）A.山墙B.板材墙C.板筑墙D.块材墙4、宿舍类建筑若采用墙体承重，最适合的结构布置方案为（A）。

A.横墙承重B.纵墙承重C.纵横墙承重D.以上三种差异不大5、乡村小学建筑若采用墙体承重，最适合的结构布置方案为（A）。

A.纵横墙承重B.横墙承重C.纵墙承重D.以上三种差异不大6、在一般民用建筑中，横墙承重结构的优点有（A）。

①空间划分灵活②房屋的整体性好③结构刚度较大④功能适应性强B.①②③④C.①②③D.②③④7、在一般民用建筑中，纵墙承重结构的优点是（A）。

A.空间组织相对灵活B.纵墙上开门、窗限制较少C.整体刚度好D.楼板所用材料较横墙承重少8、外墙保温的技术措施包括（A）。

①提高外墙保温能力②防止外墙中出现凝结水③防止外墙出现空气渗透④外墙遮阳处理A.①②③B.①②③④C.②③④D.①③④9、提高外墙保温能力可采用（A）。

A.选用热阻较大的材料作外墙B.墙体外表面刷白C.选用重量大的材料作外墙D.选用孔隙率小、密实的材料作材料10、保温墙体需设置隔蒸汽层时，隔蒸汽层的位置应在（A）。

A.靠室内高温一侧B.靠室外低温一侧C.墙体中间D.无所谓11、提高外墙隔热能力可采用（A）技术措施。

①墙体外表面选用光滑、平整、浅色材料。

②选用热阻大、重量大的材料作外墙。

③进行遮阳处理④设置隔蒸汽层B.①②③④C.②③④D.①③④12、以下关于外墙隔声的说法，错误的是（A）。

A.尽可能增大墙体厚度以提高墙体的减振、隔声能力B.主要针对空气传声C.应加强墙体的密实度D.外墙面的垂直绿化有利于吸声降噪13、以下（A）在住宅建设中逐步被禁止使用。

A.实心粘土砖B.页岩砖C工业废料砖D.水泥砖14、常用的实心砖的规格尺寸是（A）mm（长x宽x高）。

图6-3 墙体承重方案
15
02 知识点二、砖墙的材料强度和砌式
一、砖墙的材料
用砌筑砂浆将砌墙砖黏合而成的墙体，称为砖墙。砖墙的强度、刚度、稳定性、 防水、隔声等指标与砌墙砖和砌筑砂浆的质地及施工手段有直接关系。
1.砌筑砖的品种与规格：
16
02 知识点二、砖墙的材料强度和砌式
17
02 知识点二、砖墙的材料强度和砌式
为了保证墙体的强度，考虑地震力的影响，加强墙体整体性，一般应选用不低 于MU7. 5的砖和不低于M5的砂浆砌筑。
22
02 知识点二、砖墙的材料强度和砌式
表8-3砖砌体的抗压强度设计值
23
02 知识点二、砖墙的材料强度和砌式
三、砖墙的组砌方式：
砖墙的砌式是指砖在砌体中的排列方式； 横平竖直，砂浆饱满，错缝搭接，避免通缝，
阻止水分通过侧面侵害墙体的防潮层叫垂直防潮层 3.防潮层的位置
（1）不透水性地面和垫层
（2）透水性地面和垫层
（3）架空木地板
（4）相邻房间地面有高差时的防潮层位置
38
03 知识点三、墙体的细部构造
4.防潮层的材料与做法 （1）防水砂浆防潮层 （2）细石混泥土带防潮层 （3）基础圈梁代替防潮层
39
03 知识点三、墙体的细部构造
图8-4 空心墙的构造
26
03 知识点三、墙体的细部构造
一、勒脚
外墙与室外地坪接触的部分叫勒脚。这部 分墙体极易受雨雪和地下水侵蚀，也常受到 人为的损害，并且难以修补或更换（罔8-6）。 所以，在设计、施工和使用等方面，必须予 以周密考虑，以达到保护墙脚的目的。
图8-6 勒脚的外界影响
27
03 知识点三、墙体的细部构造

和保水性，即有好的易性，方便施工。
砌筑砂浆通常使用的有水泥砂浆、石灰砂浆及混 合砂浆三种。
第
二 节
水泥砂浆。由水泥、砂加水拌合而成。它属于水
硬性材料，强度高，防潮性能好，较适合于砌筑 潮湿环境的砌体。
石灰砂浆。由石灰膏、砂加水拌合而成。它属于
砖 气硬性材料，强度不高，常用于砌筑一般、次要
节 2、砖墙洞口与墙段尺寸
砖 墙
1.洞口尺寸
砖墙洞口主要指门窗洞口，其尺寸应符合建筑模 数的规定，以减少门窗规格，有利于工业化生产，
构 提高建筑工业化的程度。我国各地区编制的门窗
造 标准图集，多按扩大模数3M的数列编制，因此一
般门窗洞口的宽、高尺寸采用300mm的倍数。
2.墙段尺寸
墙段尺寸是指窗间墙、转角墙等部位墙体的长度。 其尺寸主要根据的规格和结构的要求来确定。
体，按保温材料的设置位置不同，可分为外保温墙、
砖 墙
内保温墙和夹心墙。
构
造
第 三、砖墙的尺度
二 节 砖墙的尺度是指厚度和墙段两个方向的尺寸。
要确定它们除应满足结构和功能设计要求之外，还必须
砖 墙
符合砖的规格。
以标准砖为例，根据砖尺寸和数量，再加上灰缝，即可 组成不同的墙厚和墙段。
构 1、砖墙的厚度
砖
从形状上看，有普通实心砖（标准砖）多孔砖 和空心砖，其中普通实心砖使用最普遍。
墙 构
普通实心砖是指没有孔洞或孔洞孔洞率小于15%
的砖墙，可用于承重、非承重部位。
造 多孔砖是指孔洞率大于等于15%，孔的直径小、
数量多的砖，可用于承重、非承重部位。
空心砖是指孔洞率大于15%，孔的尺寸大，数量

组砌原则—砖缝横平竖直、错缝搭接、避免通缝、砂浆饱满、厚薄均匀 1、实砌砖墙常用组砌方式及厚度全顺式---115mm、178mm1）水平防潮位置---室内地面混凝土垫层范围内---室内地面标高下一皮砖位置---雨水飞溅到墙面高度以上构造做法---卷材防潮层（二）窗台构造作用—类型与构造做法一顺一丁：又称“满丁满条”，指一皮砖按照顺一皮砖按照丁的方式交替砌筑，这种砌法最为常见，对工人的技术要求也较低。

三顺一丁：是三皮中全部顺砖与一皮中全部丁砖间隔砌成。

上下皮顺砖间竖缝错开眼2砖长；上下皮顺砖与丁砖间竖缝错开路4砖长。

一顺一丁即沿高度方向砌一层顺砖后上层即为砌丁砖，三顺一丁即沿高度方向砌三层顺砖后上层即为砌丁砖。

真正砌过墙的师傅们：1、一顺一丁为大跑大任法，用于240墙体即一砖墙；2、三顺一丁，现在砌砖不用了，有通天的砖缝。

砖墙的组砌方式为了保证墙体的强度，砖砌体的砖缝必须横平竖直，错缝搭接，避免通缝。

同时砖缝砂浆必须饱满，厚薄均匀。

常用的错缝方法是将丁砖和顺砖上下皮交错砌筑。

每排列一层砖称为一皮。

常见的砖墙砌式有全顺式（120墙），一顺一丁式、三顺一丁式或多顺一丁式、每皮丁顺相间式也叫十字式（240墙），两平一侧式（180墙）,370墙等。

砖墙的组砌方式为了保证墙体的强度，砖砌体的砖缝必须横平竖直，错缝搭接，避免通缝。

同时砖缝砂浆必须饱满，厚薄均匀。

常用的错缝方法是将丁砖和顺砖上下皮交错砌筑。

每排列一层砖称为一皮。

常见的砖墙砌式有全顺式（120墙），一顺一丁式、三顺一丁式或多顺一丁式、每皮丁顺相间式也叫十字式（240墙），两平一侧式（180墙）,370墙等。

砖墙砌体的组砌形式用普通砖砌筑的砖墙，依其墙面组砌形式不同，常用以下几种：一顺一丁、三顺一丁、梅花丁。

(一)一顺—丁砌法(满顶满条)，由一皮顺砖与一皮顶砖相互交替砌筑而成，上下皮间的竖缝相互错开1／4砖长。

这种砌法各皮间错缝搭接牢靠，墙体整体性较好，操作中变化小，易于掌握，砌筑时墙面也容易控制平直．但竖缝不易对齐，在墙的转角，丁字接头，门窗洞口等处都要砍砖，因此砌筑效率受到一定限制。

喷发泡聚氨酯（保温、防水）
⑵ 隔声要求 控制噪声，对墙体采取以下措施：
① 加强墙体的密缝处理； ② 强墙体的密实性及厚度； ③ 用有空气间层或多孔性材料的夹层墙； ④ 可能的情况下，利用垂直绿化降噪。
⑶ 其他方面的要求
① 防火要求
选择燃烧性能和耐火极限符合防火规范规定的材料，并在 较大的建筑中设臵防火墙对建筑进行防火分区，以防止火 灾蔓延。根据防火规范，一、二级耐火等级建筑，防火墙 最大间距为150m，三级为100m，四级为60m。
1.2 墙体的设计要求
1.2.1 结构布置方式与墙体承重方案
1.2.2 结构及抗震要求
⑴ 强度要求 ⑵ 稳定性要求
1.2.3 功能方面的要求
⑴ 外墙保温与隔热 寒冷地区冬季室内温度高于室外 为了减少热量损失，应采取以下措施：
① 提高外墙保温能力，减少热损失： 增加外墙厚度； 选用孔率较高、密度轻的材料做外墙； 采用多种材料的组合墙。
砖的强度等级按其抗压强度平均值分为：MU30、MU25、 MU20、MU15、MU10等。 常用的实心砖规格为240x115x53mm3。 常用的多孔砖规格有：240×115×90、190×190×90、 240×115×53
②砌块 砌块外形尺寸较大。砌块的材料有混凝土、加气混凝土、各 种工业废料、粉煤灰、煤矸石、石碴等。规格、类型不统一， 但使用以中、小型砌块和空心砌块居多。
向外悬挑60mm；表面应做成排水坡；下做滴水槽或斜摸水泥砂浆。
2.4.3 墙身加固措施
1 门垛和壁柱 在墙上开门洞一般应设门垛，特别是在 墙体转折或丁字墙处，用于保证墙身稳定和门框安装， 门垛长度一般为120mm或240mm（不含灰缝）。
墙体受到集中荷载或墙体过长（如240mm厚，长度超 过6m）时应设壁柱（扶壁柱）。壁柱短边伸出尺度 为120mm或250mm，宽370mm或490mm （含灰缝） 。

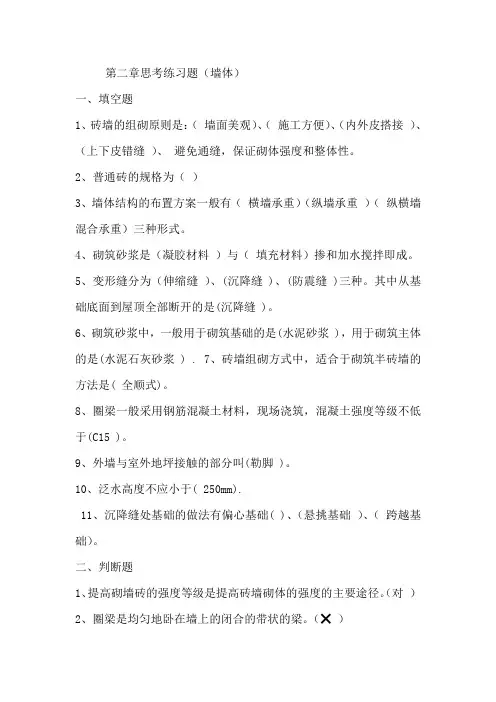

—第二章思考练习题（墙体）一、填空题1、砖墙的组砌原则是：（墙面美观）、（施工方便）、（内外皮搭接）、（上下皮错缝）、避免通缝，保证砌体强度和整体性。

2、普通砖的规格为（）3、墙体结构的布置方案一般有（横墙承重）（纵墙承重）（纵横墙混合承重）三种形式。

4、砌筑砂浆是（凝胶材料）与（填充材料）掺和加水搅拌即成。

5、变形缝分为（伸缩缝）、(沉降缝 )、(防震缝 )三种。

其中从基础底面到屋顶全部断开的是(沉降缝 )。

6、砌筑砂浆中，一般用于砌筑基础的是(水泥砂浆 )，用于砌筑主体的是(水泥石灰砂浆 ) .7、砖墙组砌方式中，适合于砌筑半砖墙的方法是( 全顺式)。

8、圈梁一般采用钢筋混凝土材料，现场浇筑，混凝土强度等级不低于(C15 )。

9、外墙与室外地坪接触的部分叫(勒脚 )。

10、泛水高度不应小于( 250mm).11、沉降缝处基础的做法有偏心基础( )、（悬挑基础）、（跨越基础）。

二、判断题1、提高砌墙砖的强度等级是提高砖墙砌体的强度的主要途径。

（对）2、圈梁是均匀地卧在墙上的闭合的带状的梁。

（❌）4、伸缩缝和沉降缝即成可以不必断开。

（❌）5、钢筋混凝土过梁的断面尺寸是由荷载的计算来确定的。

（❌）6、构造柱属于承重构件，同时对建筑物起到抗震加固作用。

（❌）7、与建筑物长轴方向垂直的墙体为横墙。

（❌）8、砖砌体的强度一般为砖的强度与砂浆强度的平均值。

（对）9、普通粘土砖的强度必定大于砖砌体的强度。

（对）10、砌块墙上下皮垂直缝交错不小于 100mm。

（对）三、选择题1、钢筋混凝土过梁，梁端伸入支座的长度不少于（ A）A 180mmB 200mmC 120mm2、钢筋混凝土圈梁断面高度不宜小于（ A）A 180mmB 120mm C60mm3、散水的宽度应小于房屋挑檐宽及基础底外缘宽（C ）A 300mmB 600mmC 200mm4、提高砖砌墙体的强度等级的主要途径是（A ）A 提高砖的强度B 提高砌筑砂浆的强度C 以上两种都不能提高5、对构造柱叙述正确的是（ B）A 构造是柱B 每砌一层或 3m 浇筑一次C 构造柱边缘留出每皮一退的马牙槎退进60mm6、（ B）的基础部分应该断开。

谢 谢！
斗：墙体中侧砌砖与眠结砖构成的空间。 斗砖：长边方向垂直于墙面砌筑的砖。 眠砖：长边方向平行于墙面砌筑的砖。
砖墙体组砌
2. 砖墙组砌方式类型
含义：用标准砖砌筑的实心墙体； 实体墙 组砌 砌筑方式：全顺、一顺一丁、多顺一丁、两平一侧、 十字式（梅花丁）、丁顺相间等 含义：用多孔砖砌筑的墙体；
多孔砖墙
墙厚：一般240mm 优点：节省砖约25%~35%，减轻自重。
应用：三层及以下的民用建筑。
注意：
1）门窗洞口的侧边、墙体与承重砖柱连接处、墙壁转角、
勒脚及内、外墙交接处，均应采用眠砖实砌； 2）在楼板、梁、屋架、檩条等构件下的支座处
墙体应采用眠砖实砌三皮以上
不宜采用空斗墙的情况： ①土质软弱可能引起建筑物不均匀沉陷的地区；
建筑钢结构识图与绘图
砖墙体组砌
砖墙体组砌
一 组砌原则 砂浆饱满、厚薄均匀 横平竖直、上下错缝 内外搭接，避免通缝
保证墙体的强度，满足 保温隔热、隔声等要求。
保证砖砌体的强度和稳定性，
保证墙面图案的整体美观。
砖墙体组砌
二. 砖墙的组砌方式 1. 砖墙组砌过程中，相关术语
丁（顶）砖：长边方向垂直于墙面砌筑的砖。 顺砖：长边方向平行于墙面砌筑的砖。 横缝：上下皮之间的水平灰缝。 竖缝：左右两块砖之间的垂直缝。 一皮（匹）砖：一层砖。 10皮砖
砌筑方式：全顺、一顺一丁、梅花丁等。 含义：用空心砖砌筑的墙体，
空体墙
组砌
空心砖墙
砌筑方式：一般采用全顺侧砌 用标准砖砌筑的空心墙体；
砌筑方式：无眠空斗、一眠一斗、 一眠二斗、一眠三斗等
空斗墙
一顺一丁
全顺
三顺一丁
丁顺相间

房屋建筑学复习资料之墙体基础房屋建筑学复习资料之墙体与基础第六章、墙体与基础1、墙的类型：（1）按所处位置分：外墙（外围护墙）：位于房屋的四周；内墙：位于房屋内部主要起分隔内部空间的作用。

（2按布置方向分：纵墙：沿建筑物长轴方向布置的墙；横墙：沿建筑物短轴方向布置的墙，外横墙俗称山墙。

2、民用墙的作用：（1）承受屋顶、楼板传给它的荷载，本身的自重荷载和风荷载，所以它具有承重作用。

⑵隔阻自然界的风、雨、雪的侵袭。

防止太阳的辐射、噪声的干扰以及室内热量的散失等，起保温、隔热、隔声、防水等作用，这些作用称为围护作用。

⑶把房屋划分为若干房间和使用空间，称为分隔作用。

3、高厚比：墙、柱的计算高度与墙厚的比值。

高厚比越大，稳定性越小；【高厚比必须控制在允许值以内】允许高厚比限值的确定考虑因素：砂浆强度等级、材料质量、施工水平、横墙间距。

4、墙的功能：⑴外墙保温与隔热；一、保温措施：①提高外墙保温能力{增加外墙厚度，选用孔隙率高、密度轻的材料做外墙，采用多种材料的组合墙}②防止外墙中出现凝结水；③防止外墙出现空气渗透。

二、隔热措施：选用热阻大、重量大的材料作外墙，用光滑、平整、浅色的材料（以增加对太阳的反射能力）。

⑵隔声要求：为保证建筑的室内使用要求，不同类型的建筑具有相应的噪声控制标准，墙体主要隔离由空气直接传播的噪声。

控制噪声，对墙体一般采取以下措施：①加强墙体的密缝处理；②增加墙体密实性及厚度，避免噪声穿透墙体及墙体振动；③采用有空气间层或多孔性材料的夹层墙，提高墙体的减振和吸音能力；④在可能的情况下，利用垂直绿化降噪。

⑶其它方面的要求：①防火要求：选择燃烧性能和耐火极限符合防火规范规定的材料。

②防水防潮要求：在卫生间、厨房、实验室等有水的房间及地下室的墙应采取防水防潮措施。

③建筑工业化要求：在大量性民用建筑中，墙体工程量占着相当的比重。

提高机械化施工程度，提高工效、降低劳动强度，并应采用轻质高强的墙体材料，以减轻自重、降低成本。

石勒脚
抹灰勒脚
散水、明沟
（二）窗台构造
作用—
类型与构造做法
（三）门窗过梁
过梁--类型及构造做法： 砖砌平拱过梁—— 钢筋砖过梁—— 钢筋混凝土过梁——
滴水
滴水
预 制 混 凝 土 窗 台
建筑技术研
平墙过梁 平墙过梁
钢筋混凝土过梁 钢筋混凝土过梁 钢筋混凝土过梁 砖砌平拱过梁 钢筋砖过梁
钢筋砖过梁

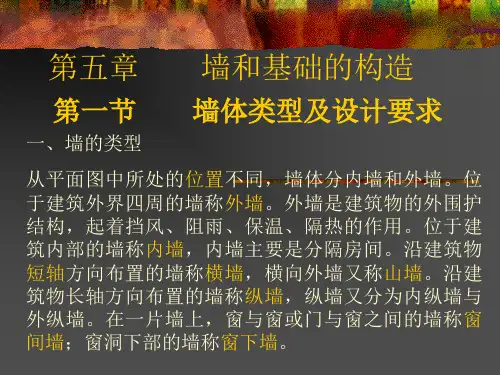

一、墙体的类型
1．墙体所处位置——外墙、内墙、横墙、 纵墙、窗间墙、窗下墙、女儿墙
2．受力情况——承重墙、非承重墙
3. 构造方式——实体墙、空体墙、组合墙
4．材料分——砖墙、石墙、土墙及混凝土墙
5．施工方式——块材墙、板筑墙及板材墙
石墙（毛石） 石墙（片石）
二、墙体的设计要求
（一) 具有足够的强度和稳定性 （二）具有必要的保温、隔热等方面的性能 1. 提高外墙的保温能力 2. 防止外墙中出现凝结水
砖墙的厚度和组成图
砖墙厚度 砖墙的洞口与墙段的尺寸
四、砖墙的细部构造
（一）墙脚
1．勒脚及其构造设计要求：防碰撞、防潮
类型：石砌勒脚、抹灰勒脚、贴面勒脚 2．墙身防潮 1）水平防潮层 位置——室内地面混凝土垫层范围内；室内地面标 高下一皮砖位置；雨水飞溅到墙面高度以上 构造做法——卷材防潮层；防水砂浆防潮层 ；细石 混凝土防潮层 2）垂直防潮层：位置及构造做法 3．散水和明沟——作用与构造做法
第六章 墙体与基础
学习目标
►1、使学生了解墙体的分类和功能要求；
►2、掌握砖墙的砌筑方式及防潮的作法；
►3、掌握窗台、过梁、圈梁的形式、尺寸、布置 方式和作用； ►4、了解墙面的装修及地下室的防潮、防水；

室内地面
勒脚 20厚水泥砂浆抹面 60厚混凝土 素土夯实
室外地面
散水做法举例
散水
缝隙嵌油膏
不正确做法： 动胀导致勒脚饰面破坏 正确做法： 散水施工应后于勒脚饰面
墙 面 线 1︰2沥青砂 20 粗砂或米石子填缝
散水伸缩缝的构造
20厚1：2.5水泥砂浆 60厚细石混凝土 室外地面 墙体
120砖墙
为了保证墙体的强度，砖砌体的砖缝必须横平竖直，错 缝搭接，避免通缝。同时砖缝砂浆必须饱满，厚薄均匀。常
用的错缝方法是将顶砖和顺砖上下皮交错砌筑。每排列一层
砖称为一皮。常见的砖墙砌式有全顺式（120墙）[如图]，一 顺一顶式、三顺一顶式或多顺一顶式、每皮顶顺相间式也叫
十字式（240墙），两平一侧式（180墙）等（砖墙的组砌方
沉降缝设置举例
3、防震缝 防震缝是为了防止建筑物的各部分在地震时相互撞击造 成变形和破坏而设置的垂直缝。防震缝应将建筑物分成若干 体型简单、结构刚度均匀的独立单元。 （1）防震缝的位置 建筑平面体型复杂，有较长的突出部分，应用防震缝将 其分简单规整的独立单元； 建筑物（砌体结构）立面高差超过6m，在高差变化处须 设防震缝； 建筑物毗连部分结构的刚度、重量相差悬殊处； 建筑物有错层且楼板高差较大时，须在高度变化处设防 震缝。 防震缝应与伸缩缝、沉降缝协调布置。 （2）防震缝宽 防震缝宽与结构形式、设防烈度、建筑物高度有关。在 砖混结构中，缝宽一般取50~100mm，多（高）层钢筋混凝土 结构防震缝最小宽度（见下表）。
细石混凝土防潮层
（2）墙身水平防潮层的构造做法常用的有以下三种： 第一，防水砂浆防潮层，采用1：2水泥砂浆加水泥用量 3%-5％防水剂，厚度为20~25mm或用防水砂浆砌三皮砖作防 潮层。此种做法构造简单，但砂浆开裂或不饱满时影响防潮 效果。 第二，细石混凝土防潮层，采用60mm厚的细石混凝土带， 内配三根φ6钢筋，其防潮性能好。

根据结构受力情况不同，墙体有承重墙和非承重 墙之分。 直接承受上部屋顶、楼板所传来荷载的墙称承重 墙；不承受上部荷载的墙称非承重墙。 非承重墙包括隔墙、填充墙和幕墙。分隔内部空 间其重量由楼板或梁承受的墙称隔墙；框架结构 中填充在柱子之间的墙称框架填充墙；而悬挂于 外部骨架或楼板间的轻质外墙称幕墙。外部的填 充墙和幕墙不承受上部楼板层和屋顶的荷载，却 承受风荷载和地震荷载。
构造柱的做法：构造柱的下端应锚固于钢 筋砼基础或基础梁内，柱截面应不小于 180mm×240mm。主筋一般采用4φ12或4φ14， 箍筋采用φ6，间距不大于250mm，墙与柱之间 应沿墙高每500mm设2φ6钢筋拉结，每边伸入 墙内不少于1000mm。施工时先砌墙，随着墙体 的上升而逐段现浇砼柱身。构造柱的设置应与 结构设计统一考虑。
（2）钢筋砖过梁 钢筋砖过梁是在门窗洞口上部砂浆层内配置钢 筋的平砌砖过梁。 （3）钢筋砼过梁 钢筋砼过梁一般不受跨度的限制，过梁宽 度一般同墙厚，高度与砖的皮数相适应，常为 120mm、180mm、240mm。
钢筋砖过梁
钢 筋 砖 过 梁
钢筋砼过梁
钢筋砼过梁
五、勒脚 外墙与室外地面接近部位称为勒脚。它起着保 护墙身和增加建筑物立面美观的作用。但由于 它容易受到外界的碰撞和雨、雪的侵蚀，遭到 破坏，同时由基础吸收土壤中的水分，上升到 地面以上的墙体内，这些水分造成墙身风化， 墙面潮湿，滋生霉菌，粉刷脱落，冻融破坏， 影响建筑的坚固耐久和使用美观。
2、具有必要的保温、隔热等方面性能 作为围护结构的外墙，对热工的要求十分 重要。北方寒冷地区要求围护结构具有较好的 保温能力，以减少室内热损失。同时还应防止 在围护结构内表面和保温材料内部出现凝聚水 现象。对南方地区为防止夏季室内温度过热， 除布置上考虑朝向、通风外，作为外围护结构 须具有一定隔热性能。

第3章墙体和地下室作业一、填空题1.按施工方式不同，常见的墙面装修可分为、、、和等五类。

2.墙体按构造方式不同，有、、。

3.墙体按施工方式不同可分为、、。

4.标准砖的规格为，砌筑砖墙时，必须保证上下皮砖缝搭接，避免形成通缝。

5.常见的隔墙有、和。

6.轻型板材在骨架建筑上的组合和支承随不同要求，一般有_______和_______ 两种。

7.由于地下室的墙身、底板埋于地下，长期受地潮和地下水的侵蚀，因此地下室构造设计的主要任务是和。

8.地下室砖墙须做防潮处理，墙体必须采用砂浆砌筑，灰缝应饱满，墙身外侧设。

二、选择题1.墙体勒脚部位的水平防潮层一般设于( )A. 基础顶面B. 底层地坪混凝土结构层之间的砖缝中C. 底层地坪混凝土结构层之下60mm处D. 室外地坪之上60mm处2.下列哪种做法不是墙体的加固做法A. 当墙体长度超过一定限度时，在墙体局部位置增设壁柱B. 设置圈梁C. 设置钢筋混凝土构造柱D. 在墙体适当位置用砌块砌筑3.散水的构造做法，下列哪种是不正确的( )A.在素土夯实上做60~100mm厚混凝土，其上再做5%的水泥砂浆抹面。

B. 散水宽度一般为600~1000mm。

C. 散水与墙体之间应整体连接，防止开裂。

D. 散水宽度比采用自由落水的屋顶檐口多出200mm左右。

4. 为提高墙体的保温与隔热性能，不可采取的做法（）A. 增加外墙厚度B. 采用组合墙体C. 在靠室外一侧设隔汽层D. 选用浅色的外墙装修材料5. 用标准砖砌筑的墙体，下列哪个墙段长度会出现非正常砍砖（ ）A. 490B. 620C. 740D. 11006. 下列哪种砂浆既有较高的强度又有较好的和易性（ ）A. 水泥砂浆B. 石灰砂浆C. 混合砂浆D. 粘土砂浆7. 图中砖墙的组砌方式是（ ）A. 梅花丁B. 多顺一丁C. 一顺一丁D. 全顺式 8. 图中砖墙的组砌方式是… ………………………………………（ ）A. 梅花丁B. 多顺一丁C. 全顺式D. 一顺一丁9. 施工规范规定的砖墙竖向灰缝宽度为（ ）A. 6-8mmB. 7-9mmC. 10-12mmD. 8-12mm三、简答题1. 外防水在构造上的要点是什么？2. 什么叫开间、进深？3. 勒脚的处理方式有哪些？4. 在什么情况下需设置垂直防潮层？垂直防潮层的作法5. 图示说明承重墙、非承重墙、带壁柱外墙与定位轴线的关系。

沉降缝设置举例
3、防震缝 防震缝是为了防止建筑物的各部分在地震时相互撞击造 成变形和破坏而设置的垂直缝。防震缝应将建筑物分成若干 体型简单、结构刚度均匀的独立单元。 （1）防震缝的位置 建筑平面体型复杂，有较长的突出部分，应用防震缝将 其分简单规整的独立单元； 建筑物（砌体结构）立面高差超过6m，在高差变化处须 设防震缝； 建筑物毗连部分结构的刚度、重量相差悬殊处； 建筑物有错层且楼板高差较大时，须在高度变化处设防 震缝。 防震缝应与伸缩缝、沉降缝协调布置。 （2）防震缝宽 防震缝宽与结构形式、设防烈度、建筑物高度有关。在 砖混结构中，缝宽一般取50~100mm，多（高）层钢筋混凝土 结构防震缝最小宽度（见下表）。
2、沉降缝 为减少地基不均匀沉降对建筑物造成危害，在建筑物某 些部位设置从基础到屋面全部断开的垂直缝称为沉降缝。 （1）沉降缝一般在下列部位设置： 当同一建筑物建造在地基承载力相差很大时；建筑物高 度或荷载相差很大，或结构形式不同处；新建、扩建的建筑 物与原有建筑物紧相毗连时。 （2）沉降缝的缝宽 沉降缝的缝宽与地基情况和建筑物高度有关，其沉降缝 宽度一般为30-70mm，在软弱地基上其缝宽应适当增加。
多（高）层钢筋混凝土结构防震缝最小宽度
建筑高度 H≤15m 70 50 建筑高度H＞15m，每增高5m 加宽 7度 20 14 8度 33 23 9度 50 35
结构体系
框架结构、框--剪 结构
剪力墙结构
五、墙身的加固
1、壁柱和门垛
当墙体的窗间墙上出现集中荷载，而墙厚又不足以承担 其荷载；或当墙体的长度和高度超过一定限度并影响到墙体
定。为了施工方便，梁高应与砖的皮数相适应，以方便墙体连 续砌筑，故常见梁高为60mm、120mm、180mm、240mm，即60mm

第三章墙（一）填空题1．墙体按其受力状况不同，分为——和——两类，其中——包括自承重墙、隔墙、填充墙等。

2．我国标准黏土砖的规格为——。

3．墙体按其构造及施工方式的不同有——、——和组合墙等。

4．当墙身两侧室内地面标高有高差时，为避免墙身受潮，常在室内地面处设——，并在靠土的垂直墙面设——。

5．散水的宽度一般为——，当屋面有挑檐时，散水宽度应为——。

6．常用的过梁构造形式有——、——和——三种。

7．钢筋混凝土圈梁的宽度宜与——相同，高度不小于——。

8．抹灰类装修按照建筑标准分为三个等级，即——、——和——三类。

9．隔墙按其构造方式不同常分为——、——和————三类。

10．空心砖隔墙质量轻，但吸湿性大，常在墙下部砌——黏土砖。

11．钢筋砖过梁通常用于洞口跨度不大于——mm的清水墙中，以获得与建筑立面统一的效果。

12．构造柱与墙连接处宜砌成马牙槎，并应沿墙高每隔——mm设——钢筋。

每边伸入墙内不宜小于——m。

13．窗台应向外形成一定坡度，要求坡度大于——14．散水宽度一般为600~1000mm，并应设不小于——的排水坡。

15．明沟沟底应做纵坡，坡度为——，坡向排污口。

(二)选择题普通黏土砖的规格为——。

①240mm×20mm×60mm ②240mm×ll0mm×55mm③240mm×ll5mm×53mm ④240mm×ll5mm×55mm2．半砖墙的实际厚度为——mm。

①120 ②115③110 ④1253．18墙、37墙的实际厚度分别为——mm。

①180和360 ②180和365③178和360 ④178和3654．当门窗洞口上部有集中荷载作用时，其过梁可选用——。

①平拱砖过梁②弧拱砖过梁③钢筋砖过梁④钢筋混凝土过梁5．当室内地面垫层为碎砖或灰土材料时，其水平防潮层的位置应设在—①垫层高度范围内②室内地面以下-0．06m处③垫层标高以下④平齐或高于室内地面面层6．钢筋混凝土圈梁的高度应为砖厚的整数倍，并不小于——mm。

第六章墙体与基础试题1墙体按受力情况分为（）A、山墙B、承重墙C、非承重墙D、内墙E、空体墙答案 B C2 墙体按受力情况分为（）A、山墙B、承重墙C、非承重墙D、内墙E、自承重墙答案 B C3 墙体按受力情况分为（）A、组合墙B、承重墙C、非承重墙D、隔墙E、自承重墙答案 B C4墙体按所处位置分为（）A、外墙B、纵墙C、山墙D、内墙E、横墙答案A D5 墙体按受力情况分为（）和（）两类。

答案承重墙、非承重墙6 墙体按其构造及施工方式不同有（）、（）和组合墙等。

答案实体墙、空体墙7自承重墙属于非承重墙。

（） Y8砖混结构的结构布置方案有哪几种？并说明其优缺点。

答案：有横墙承重体系、纵墙承重体系、双向承重体系和局部框架承重体系（1分）。

采用横墙承重体系的建筑横向刚度较强，对抗风力地震力和调整地基不均匀沉降有利，对纵墙上开门、窗限制较少，但是建筑空间组合不够灵活（1分）；采用纵墙承重体系的建筑室内横墙的间距可以增大，空间划分较灵活，但建筑物纵向刚度强而横向刚度弱，对纵墙上开门、窗限制较大，相对横墙承重体系楼板刚度较差，板材料用量较多（1分）；双向承重体系在两个方向抗侧力的能力都较好，抗震能力比前两种体系都好，建筑组合灵活，空间刚度较好（1分）；局部框架承重体系可以满足大空间的使用要求，用框架保证房屋的刚度，但水泥及钢材用量较多（1分）。

9 在砖混结构建筑中，承重墙的结构布置方式有（）。

A、横墙承重B、纵墙承重C、山墙承重D、纵横墙承重E、部分框架承重答案A B D E10纵墙承重的优点是（）。

A、空间组合较灵活B、纵墙上开门、窗限制较少C、整体刚度好D、楼板所用材料较横墙承重少E、抗震好答案A11在一般民用建筑中，小开间横墙承重结构的优点有（）A、空间划分灵活B、房屋的整体性好C、结构刚度较大D、有利于组织室内通风答案B C D12 横墙承重方案常用于（）A、宿舍B、住宅C、旅馆D、教学楼E、影剧院答案A B C13横墙承重方案中建筑开间在（）较经济。

二、砖墙构造
A. 墙身防潮 做法：在墙脚铺设防潮层 水平防潮层的构造做法：
a）防水砂浆防潮层（简单、施工要求高） b）细石混凝土防潮层 c）油毡防潮层 （防水好、整体性弱） 墙脚为条石、混凝土或地圈梁时，可不设防潮层
二、砖墙构造
防潮层位置
a）垫层范围内（60、150mm） b）室内地面平齐或高60mm c）两道水平和一侧防潮层
b）钢筋砖过梁 洞口顶部配置钢筋 ≥5匹砖且1/4宽
c）平拱砖过梁 起拱高度约为宽度的1/50
二、砖墙构造
B. 窗台 作用：
排水、防渗、保护墙面 类型：
60厚平砌挑砖、120厚侧砌挑砖、钢筋混凝土 可不设挑窗台：
内墙或阳台处、外墙为面砖
二、砖墙构造
构造要求
a）外出挑60mm b）每边超出120mm c）表面及交接处防、排水处理 d）滴水
二、砖墙构造
（2）砖墙洞口及墙段尺寸 洞口（门窗）尺寸：3M；1M（<1000mm） 墙段（窗间墙、转角墙 ）尺寸
墙段尺寸=数量×[ 砖块尺寸(115mm)+灰缝(10mm)]
墙段尺寸有：240、370、490、620、740、870、 990、1120
二、砖墙构造
3. 砖墙的细部构造
墙脚、门窗洞口、墙身加固措施、变形缝 （1）墙脚构造 墙脚是指室内地面以下、基础以上的这段墙体
二、砖墙构造
B.勒脚构造 勒脚是外墙的墙脚 勒脚防潮的构造做法：
a）抹灰 b）贴面 c）石材
二、砖墙构造
C.外墙周围的排水处理 散水、明沟或暗沟 散水的构造要点：
二、砖墙构造明沟的Fra bibliotek造要点：二、砖墙构造
（2）门窗洞口构造 门窗过梁、窗台

5、砌块墙外饰面处理。
防渗，改善热工性能。（可采用带饰面砌块）
墙
• 水泥＋各种骨料 不同工艺可制造出各种类 型的水泥砌块 如：加气混凝土中型砌块 混凝土空心小砌块（形式很多） • 在空心小砌块的水平缝中布置钢筋网片并在孔洞 中插入上下贯穿的钢筋并注入混凝土，可以制成配 筋砌体。 • 配筋砌体考虑砌块、砂浆和钢砼共同作用，能建 造12～18层的建筑。
• 非承重墙的内墙称为隔墙,起着分割房间的作用。 • 常见的隔墙可以分为砌筑隔墙、立筋隔墙和条板隔墙等。
隔墙的设计要求 自重轻 隔声 防火
防潮 防水
二、块材隔墙的构造：
（一）普通砖隔墙
1、砖砌1/2砖墙（120mm） （1）构造：
①砂浆强度＞M2.5
②墙体高度超过5m时应加固。
A：沿高度每0.5m砌入2φ 4钢筋。 B：每隔1.2—1.5m设一道30—50mm 厚水泥砂浆层，内设2φ 6钢筋。
砌筑隔墙
— 砌筑隔墙
• 砌筑隔墙常采用粉煤灰硅酸盐、加气混凝土、水泥煤渣等制成的
实心或空心砌块而成; • 厚度一般为90～120mm; • 通常沿墙身横向配以钢筋。
五、隔断：
（一）定义：分隔室内空间的装修构件。 （二）作用：
1、变化空间 3、遮挡视线 2、产生丰富的意境效果 4、增加空间层次和深度
— 砖隔墙
• •
对于半砖墙 采用M2.5级砂浆砌筑时，高度不宜超过3.6m，长度不宜超过 5m 采用M5级砂浆砌筑时，高度不宜超过4m，长度不宜超过6m
砌筑隔墙
— 砖隔墙
每隔1m用木楔对口打紧孔隙填砂 浆
每隔1200高30厚砂浆，2根直径4通长 钢筋
砌筑隔墙
— 砖隔墙
• 1／4砖隔墙利用标准砖砌筑，高度一般不
