ZXJ10程控交换机的配置

数字程控交换机物理配置
一、教学目标：
了解数字程控交换机物理配置步骤及配置方法。

二、教学重点、难点：
重点掌握数字程控交换机物理配置方法。

三、教学过程设计：
1.复习：系统组网方式
2.交换局配置
1)交换局容量规划（用户数量、中继数量等）
2)交换局数据配置（局名称、局类型等）
3.交换局设备物理配置
1)新增机架（机架数量由局容量决定）
2)新增机框（6层机框）
3)新增单板
练习时建议插板数量及槽位如下：
用户单板：ASLC 4# 中继单板：DTI9# 模拟信令单元ASIG12#
交换单元接口板DSNI-C13\14#;DSNI-S17\18#
COMM:15#16#MPPP
监控板：MON
4)通信端口
5)增加单元
增加无HW单元；
增加有HW单元（用户单元HW线46-47；中继单元HW线48；ASIG HW 线50。

四、课后作业或思考题：
物理配置顺序、配置方法及资源分配。

五、本节小结：
对本节内容进行小结。

交换局配置1.交换局配置基本结构ZXJ10（V10.0）交换机作为一个交换局在电信网上运行时，可以是单模块局，也可以是多模块局。

无论是单模块局还是多模块局，都是作为电信网的一个交换节点存在，必须和网络中其他交换节点联网配合才能完成网络交换功能。

因此这将涉及到交换局的某些数据配置情况。

只有有效地配置这些数据，才能实现交换网络的正常运营。

由于局数据（描述交换局特性的重要数据）关系到整个交换局的正常运行，因此数据的修改需要极其慎重。

交换局配置基本结构如下所示：面如图2.1.2-2所示。

图2.1.2-2 交换局配置2.本交换局在交换局配置数据管理界面中，用户仅能查看本交换局的属性。

修改或设置本交换局的相关数据时，都需在设置本交换局配置数据界面或设置本交换局信令点配置数据界面中进行操作。

2.1.配置数据本交换局配置数据包括配置交换局的局向号、编号、长途区内序号、交换局网络类别、交换局类别、信令点类别等内容。

其中：局向号：用来标识本交换局与邻接交换局，其编码范围为1-128。

对于本局来说，其局向号是固定不变的，取值为0。

交换局名称：根据使用者所在的地区设定。

交换局网络类别：其基本网络类型如下表所示：表2.1.2-1解释交换网络类别取值1 PSTN网2 铁路网3 军用网4 电力网5 煤炭网6 移动网多可以作为8个不同类型的电信网的接口交换局。

交换局类别：根据实际需要进行选择，可以几个同时选择。

信令点类型：为互斥性选择。

若所开局为“信令转接点”或“信令端/转接点”时，还要根据局方要求设定“本信令点作为STP时再启动时间”项，缺省为20×100ms。

交换局编号：出于电信网络管理需要，每一交换局都分配一个全国统一的交换局编号：长途交换局号码由字冠“0”与后续长途区号组成。

在同一长途编号区内设多个长途交换局时，长途局号由字冠“0”+“后续长途区号/长途交换局序号”组成，即0XX/Y1.XX为长途区号，Y1为同一长途编号区内长途交换局序号，Y1=0,1, (9)国际交换局号码由字冠“00”与后续国际局所在城市的长途区号组成。

ZXJ10(V10)交换机技术手册第一前言进入世纪之交。

一方面，以ATM、SDH和HDSL等为根底的宽带交换、传输、接入新技术的开展，正促使电话通信网、计算机通信网、有线电视网相互渗透和融合，不仅使通信产业结构在发生显著的变化，而且使通信市场竞争越来越剧烈。

另一方面，智能网、N_ISDN网、接入网、Internet的建设也给电话通信网内部带来深刻的变革和开展的机遇。

这些新技术和新业务的推广和运用对大型数字程控交换机的设计和开发也带来了新的挑战和机遇。

ZXJ10〔V10.0〕大型数字程控交换机具有市话、长话或长市合一功能。

在满足当前PSTN开展的根底上，能够适应新技术开展要求和三网合一趋势，提高网络可持续开展能力，降低整体网络的综合运营本钱。

ZXJ10〔V10.0〕有强大的处理能力，丰富的业务功能和灵活多样的组网能力;除能满足普通PSTN网和N_ISDN的组建需要外，还能适应SDH同步网、NO.7号信令网、电信管理网和智能网建设的需要。

以ZXJ10〔V10.0〕为平台，正在开发和已经开发的工程有中兴ZXG10-MSS移动通信交换子系统，EXPRESS99中兴Internet接入效劳器和ZXJ10宽带接入模块，这些新功能也必将为ZXJ10〔V10.0〕在市话网络的建设中提供越来越广阔的应用前景。

ZXJ10〔V10.0〕各项指标满足《邮电部电话交换设备总技术标准书》要求。

-1-2第一章 ZXJ10〔V10.0〕系统描述1.1 系统概况ZXJ10〔V10.0〕数字程控交换系统为模块间全分散，模块内分级控制，集中管理的开放式体系结构，以通用计算机平台为根底，局域网技术为支撑，客户机/效劳器方式为控制结构的根本形态，使系统具备灵活的组网能力、强大的呼叫处理能力、高可靠性、良好的兼容性和扩展性。

1.2 硬件结构ZXJ10采用全分散的控制结构，根据局容量的大小，可由一到数十个模块组成，另根据业务需求和地理位置的不同，可由不同模块扩展完成，除OMM模块外，每一种模块有一对主备的主处理机MP〔MasterProcessor〕和假设干从处理机SP 〔SlaveProcessor〕以及一些单板组成。

物理配置ZXJ10（V10.0）交换机本身的配置关系描述了交换机的各种设备（交换网、用户处理器、用户电路板等）连接成局的方式。

在本系统中这种关系共分为三种：缺省物理配置、（普通）物理配置和兼容物理配置，以下将分别讲述。

1.缺省物理配置缺省物理配置是系统提供的交换机的通用默认配置，可使开局、维护人员从配置数据这一烦琐重复的劳动中解脱出来，也避免了由于操作不当、经验不足或理解错误而造成的各种问题。

在后台维护系统的“数据管理”菜单的“基本数据管理”子菜单中打开“缺省物理配置”，界面如图2.1.3-1所示。

图2.1.3-1 缺省物理配置【操作】生成数据。

输入模块号并选择模块类型后，单击“生成数据”按钮，弹出进度条指示。

待此过程结束后，即在该模块号上生成了指定类型的缺省物理配置。

2.物理配置“物理配置”通过“配置结构树”和“机架图”使用户清楚地了解交换机的总体结构，并向用户提供浏览、操作ZXJ10（V10.0）交换机基本配置的手段。

序相反。

用户在进行配置操作或删除操作时必须严格按照顺序进行。

增加或删除模块、机架或机框时，首先选择该对象的父对象，然后通过鼠标右键菜单或命令按钮来进行；而修改模块、机架或机框的属性或参数则通过其本身的对象本身的右键菜单或命令按钮来进行。

物理配置管理界面的主要功能有：浏览交换局的物理结构（模块、机架、机框、电路板的层次结构等）；修改交换机物理配置（例如增加、修改或删除模块、机架、机框、电路板等）；数据生成（根据用户要求，生成默认的物理配置等）。

2.1.交换机配置ZXJ10（V10.0）交换机由多个模块连接组成，配置什么样的交换模块及如何连接是交换机组网的首要问题。

模块管理主要包括模块的增加、删除和属性修改，操作中注意：增加模块必须指定模块的属性，若交换局是多模块局，则需在模块生成后修改其邻接模块属性。

删除模块必须在模块所属的机架删除以后方能进行。

模块生成后用户可以选择两种增加其他数据的方法：逐条地加入机架、机框、电路板。

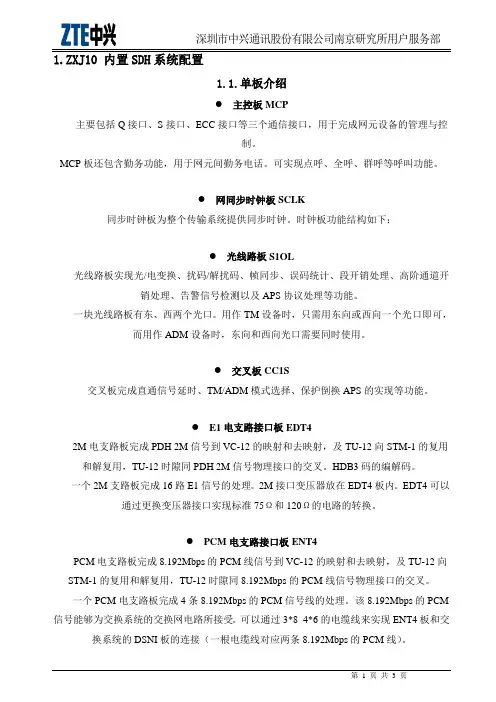

1.1.单板介绍●主控板MCP主要包括Q接口、S接口、ECC接口等三个通信接口，用于完成网元设备的管理与控制。

MCP板还包含勤务功能，用于网元间勤务电话。

可实现点呼、全呼、群呼等呼叫功能。

●网同步时钟板SCLK同步时钟板为整个传输系统提供同步时钟。

时钟板功能结构如下：●光线路板S1OL光线路板实现光/电变换、扰码/解扰码、帧同步、误码统计、段开销处理、高阶通道开销处理、告警信号检测以及APS协议处理等功能。

一块光线路板有东、西两个光口。

用作TM设备时，只需用东向或西向一个光口即可，而用作ADM设备时，东向和西向光口需要同时使用。

●交叉板CC1S交叉板完成直通信号延时、TM/ADM模式选择、保护倒换APS的实现等功能。

●E1电支路接口板EDT42M电支路板完成PDH 2M信号到VC-12的映射和去映射，及TU-12向STM-1的复用和解复用，TU-12时隙同PDH 2M信号物理接口的交叉。

HDB3码的编解码。

一个2M支路板完成16路E1信号的处理。

2M接口变压器放在EDT4板内。

EDT4可以通过更换变压器接口实现标准75Ω和120Ω的电路的转换。

●PCM电支路接口板ENT4PCM电支路板完成8.192Mbps的PCM线信号到VC-12的映射和去映射，及TU-12向STM-1的复用和解复用，TU-12时隙同8.192Mbps的PCM线信号物理接口的交叉。

一个PCM电支路板完成4条8.192Mbps的PCM信号线的处理。

该8.192Mbps的PCM 信号能够为交换系统的交换网电路所接受。

可以通过3*8_4*6的电缆线来实现ENT4板和交换系统的DSNI板的连接（一根电缆线对应两条8.192Mbps的PCM线）。

●光纤接口板SFBI用来实现内置式SDH设备和交换系统互通的一种方式。

当连接的电缆较多或被连接的模块距离中心模块等较远时，可以采用SFBI光纤接口板，用他实现和交换系统的FBI板或ODT板相连，完成SDH设备和交换系统的对接。

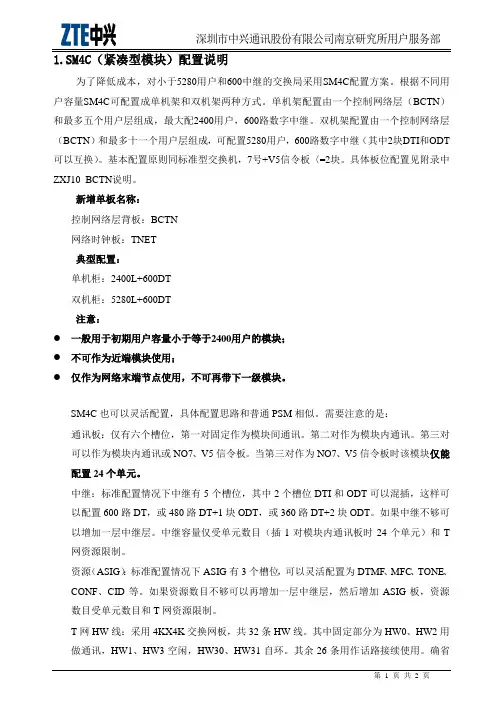

为了降低成本，对小于5280用户和600中继的交换局采用SM4C配置方案。

根据不同用户容量SM4C可配置成单机架和双机架两种方式。

单机架配置由一个控制网络层（BCTN）和最多五个用户层组成，最大配2400用户，600路数字中继。

双机架配置由一个控制网络层（BCTN）和最多十一个用户层组成，可配置5280用户，600路数字中继（其中2块DTI和ODT 可以互换）。

基本配置原则同标准型交换机，7号+V5信令板〈=2块。

具体板位配置见附录中ZXJ10_BCTN说明。

新增单板名称：✓控制网络层背板：BCTN✓网络时钟板：TNET典型配置：✓单机柜：2400L+600DT✓双机柜：5280L+600DT注意：●一般用于初期用户容量小于等于2400用户的模块；●不可作为近端模块使用；●仅作为网络末端节点使用，不可再带下一级模块。

SM4C也可以灵活配置，具体配置思路和普通PSM相似。

需要注意的是：✓通讯板：仅有六个槽位，第一对固定作为模块间通讯。

第二对作为模块内通讯。

第三对可以作为模块内通讯或NO7、V5信令板。

当第三对作为NO7、V5信令板时该模块仅能配置24个单元。

✓中继：标准配置情况下中继有5个槽位，其中2个槽位DTI和ODT可以混插，这样可以配置600路DT，或480路DT+1块ODT，或360路DT+2块ODT。

如果中继不够可以增加一层中继层。

中继容量仅受单元数目（插1对模块内通讯板时24个单元）和T 网资源限制。

✓资源（ASIG）：标准配置情况下ASIG有3个槽位，可以灵活配置为DTMF、MFC、TONE、CONF、CID等。

如果资源数目不够可以再增加一层中继层，然后增加ASIG板，资源数目受单元数目和T网资源限制。

✓T网HW线：采用4KX4K交换网板，共32条HW线。

其中固定部分为HW0、HW2用做通讯，HW1、HW3空闲，HW30、HW31自环。

其余26条用作话路接续使用。

确省HW18-HW29分配给SP。

中兴ZXJ10程控交换机技术手册本文档旨在介绍《中兴ZXJ10程控交换机技术手册》的目的和重要性，并概述手册的内容和结构。

该技术手册详细描述了中兴ZXJ10程控交换机的特点、功能和技术规格。

中兴ZXJ10程控交换机是一种先进的通信设备，具有以下主要特点和功能：高度可靠性：中兴ZXJ10程控交换机采用了先进的硬件和软件设计，确保了其在通信过程中的稳定性和可靠性。

它可以在恶劣的环境下正常运行，并具备自动故障检测和恢复功能，以减少因故障导致的通信中断。

大容量和高性能：中兴ZXJ10程控交换机支持大规模的通信网络，具有高密度的端口和处理能力。

它能够处理大量的并发通话和数据传输，以满足不断增长的通信需求。

灵活的扩展性：中兴ZXJ10程控交换机支持模块化设计，可以根据需要进行灵活的扩展和升级。

它提供了多种接口和插槽，可以轻松地连接到不同类型的通信设备和网络。

先进的通信功能：中兴ZXJ10程控交换机支持多种通信协议和功能，如语音通话、数据传输、视频会议等。

它具有丰富的通信功能，能够满足各种不同的通信需求。

高级的管理和控制功能：中兴ZXJ10程控交换机提供了强大的管理和控制功能，可以对通信网络进行有效的监控和管理。

它支持远程配置和故障诊断，以提高操作和维护的效率。

通过阅读本技术手册，您将了解中兴ZXJ10程控交换机的详细技术规格、特点和功能，以及如何正确使用和配置该设备。

对于通信行业的专业人士和使用中兴ZXJ10程控交换机的用户来说，这是一份重要的参考资料。

提供中兴ZXJ10程控交换机的配置要求和安装指南，包括硬件和软件方面的步骤。

本技术手册为您提供了使用中兴ZXJ10程控交换机的基本操作和功能的介绍。

您将了解如何进行线路管理和呼叫控制等操作。

手册分为以下几个部分：安装和设置交换机的安装和搭建管理员账户的设置和权限管理系统初始化和配置线路管理线路的添加和删除线路的参数配置和调整线路的监控和故障排除呼叫控制呼叫的建立和结束呼叫转移和组合呼叫呼叫的定位和处理其他功能通话录音和回放通讯录的管理呼叫统计和报表生成本手册将详细介绍每个操作和功能，并提供相应的操作步骤和注意事项。

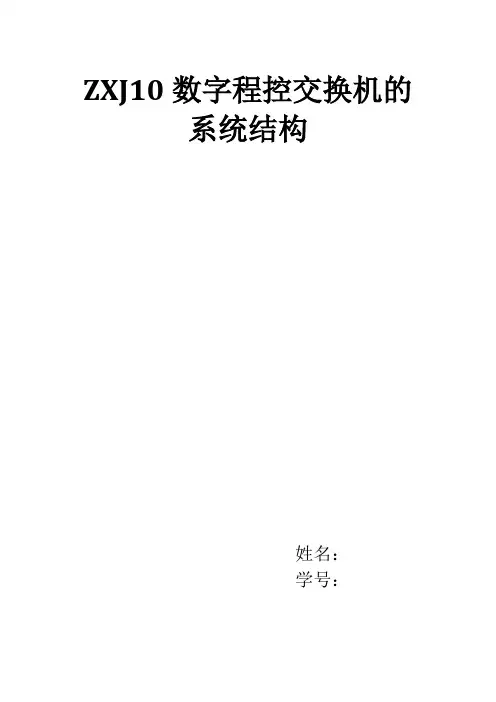

ZXJ10数字程控交换机的系统结构姓名：学号：一、实验原理ZXJ10系统组成1、基本概念单板——指PCB电路板，包括MP和电源板等。

单元——由一块或几块单板组成，具备一定的功能。

模块——由一对MP和若干从处理器SP及一些单板组成。

1) 模块外围模块——具备成局的所有功能。

一般可分为近端模块（常称为PSM）和远端模块（RSM）。

中心模块——一般是SNM和MSM的合称，有时也称为中心架。

操作维护模块——指的是后台的操作维护系统。

2) 交换局若干个模块组成的一个交换局。

2、系统构成3、系统特点R特点2：先进的组网方式特点3：全分散处理，集中管理系统特点4：完善的业务平台特点5：丰富的接口二、PSM外围交换模块的主要功能1）完成本模块内部的用户之间的呼叫处理和话路交换；2）将本交换模块内部的用户和其他交换模块的用户之间的呼叫的消息和话路接到SNM模块上。

PSM由以下基本单元组成：用户单元数字中继单元模拟信令单元主控单元交换网单元同步时钟单元三、ZXJ10系统组网1、系统构成3、组网注意的方面组网需要注意的主要是两个方面:SNM RSM RLMPSM MSM M PSM PSMTCP/IPOMMRSMRLMRLM1) T网的资源:HW线的资源有限2) 通信端口:PORT的资源有限4、组网基本数据1)模块内HW线的配置:每个用户单元需要分配2条HW。

每个中继单元需要分配1条HW。

每个模拟信令单元需要分配1条HW。

2) 模块通讯端口的配置：每板可同时处理32个HDLC信道。

任意两个模块之间的通信需4对时隙(1：1备用) 模块内的通信针对功能单元不同而不同。

T网占用8对HDLC信道。

3) 模拟信令板的配置:用户与DTMF的比例一般为32:1用户与CID的比例一般为48：1数字中继与MFC的比例一般为8:1一般配2块音板就可以。

四、实验要求1. ZXJ10的组网方式有哪些?答：组网有三种方式，第一种是PSM单模块独立成局，第二种是以1个PSM为中心组网，第三种是中心架组网。

报告成绩：学生实验报告教师签字：批改日期：评语：课程名称实验名称实验目的实验内容实验设备现代交换技术ZXJ10程控交换机的配置掌握 ZXJ10 程控交换机的基本配置，实现本地电话局的配通 , 新业务和商务群的设置局容量配置 , 交换局的配置，物理配置，号码管理，号码分析，用户属性设置两组号码并实现连通：1、索引号为 1 的局号为810，百号为002、索引号为 2 的局号为121，百号为00计算机姓名班级学号实验日期2013 年实验地点教三 810实验组号21同组人1.程控电话网络拓扑电话机端局SDH传输网电话机网络交换机操操操作作作台台台1#2#2.实验步骤（1）、开机后进入 NETCOM系统。

（2）、启动服务器进程调度监控，然后打开ZXJ10 后台维护系统。

（3）、在数据管理中打开数据备份，恢复程控空库。

（4）、局容量配置（全部使用建议值）。

局容量配置——全局规划——全部使用建议值——增加模块号（2）——全部使用建议值（ 5）、交换局配置。

( 设置 ----交换局名称LJC---测试码1----国家代码86----交换局编号1---长途区内存号 1 催费选择字 1 --中国联通----忙提示号码0-----公总电信网----市局 ---国内长话局）（ 6）、物理配置。

物理配置——新增模块（操作维护模块和紧奏形外围模块）-----新增架构（架构号 1 -- 架构名称daizheng —通信端口配置。

插入单板：机框513423 26右键插入默认电路板机框612311131617181920 22插入默认电路板通信板配置：选中刚建立的模块 2 ----通信配置（选择通信板---11， 12（模块内通信板）----全部缺省配置----单元配置----增加单元----增加所有无单元----增加----单元编号 1 -----单元类型（紧奏型交换单元----端口号设置（使用缺省）增加用户单元编号2增加数字中继单元编号3（子单元配置---PCOM1--PCOM4 选中--暂停使用（ 7）、号码管理。

1.1.设备配置1.1.1.ZXNETMAN配置●数据库服务器：1.当管理局点〈=10时：PC服务器+SCO UNIX+Sybase；当管理局点〉10时：SUN E250/450服务器+Solaris+Sybase；2.硬盘：2G+1G*局点数目；3.内存：128M；4.网卡：10M Ethernet●维护终端（故障管理台，性能管理台，集中测试台，计费数据拷贝台，集中操作维护台，数据分发台等）：1.处理器：Intel Pentium II 266或以上；2.内存：64MB3.硬盘：4G4.网卡：10M Ethernet●对于较小局点，某些管理台可以合并在一台机器上运行，如故障/性能管理台等。

网管中心如果同时管理ZXJ10V4.X和ZXJ10V10.X版本交换机，需要每种交换机分别配置操作维护台，但其他管理台与机型无关，可以不变。

●单纯使用集中操作维护时只需要配置集中操作维护台，服务器和其他管理台不需要配置。

●网管中心对系统有备份要求时数据库服务器使用双机容错加磁盘阵列方式。

●网管中心还需要配置局域网络，一般情况使用局域网交换机如Cisco 1924/2924●具体容量按实际情况设置。

中低档局配置Cisco 192410M网络交换机，高档配置Cisco2924交换机。

●所有后台管理/维护终端均运行WINDOWS NT操作系统。

1.1.2.组网方式●DDN●ISDN●●PSTN●PC2M1.1.3.DDN方式配置DDN方式分为两种模式：同步DDN和异步DDN中心局增加配置：同步DDN方式需要在网管中心配置路由器，一般情况使用64K同步专线。

少于2个被控局点时使用Cisco 2501路由器(提供2个同步口)，超过2个局点时使用Cisco 2522路由器(提供8个同步口)，或采用Cisco 3600路由器（提供30个同步口，可时隙交换）。

更多局点时可以使用多个路由器。

每个路由器同步口需要接基带MODEM，具体型号需要与局方DDN节点机内的基带MODEM型号一致。

1机框结构配置
ZXJ10_BCTL机框结构配置
ZXJ10_BDT机框结构配置
ZXJ10B_BDT机框的结构配置表。

表中标出DT的槽位可以是DT板或ASIG板（作MFC 、TONE、DTMF、CID或会议电话）。

ZXJ10_BSLC机框结构配置
表 2.1.11是ZXJ10B_24BSLC机框的结构配置表。

一个用户框可以安装用户板20块。

一个ZXJ10B用户单元容量为960用户线。

每板用户线数量为24，则每个用户框用户线数为480线，一个用户单元需要两个用户框。

这两个框结构完全相同，我们约定一个机架的连续两个用户框构成一个用户单元，单元处理机板安装在最下一层框中。

ZXJ10_BRSU 机框结构配置
远端用户单元传输机框用于安装环境监控板，2个DTI 或1个ODT 控制一个远端用户单元
ZXJ10_BCTN 机框结构配置
SM4C 主要针对小型用户和中继混装模块配置，其用户容量小于5280
线，中继容量小于600路。

SM4C 采用4K X 4K 交换网板，集成时钟和交换网与一体，把原有的控制层、中继层、网层集
ZXJ10_BPON 机框结构配置
内置SDH 提供标准2M ，STM-1和内部8M （DSNI ），204.8M （FBI ）接口，BPON 应用于交
ZXJ10_BRON 机框结构配置。

1.典型配置1.1.PSM独立成局配置3.01.1用户中继混装配置用户：9600(10个用户单元) 中继：1200DTMF：360 套MFC：120 套TONE+CID+PARTY：240 套1.若本局不配随路，MFC占用的资源可以扩中继，具体对应关系：120MFC 120DT，相应减少ASIG板数量；2.CKI板只有在局方要求配Bits接口时，才配置一块，否则不配；3.用户数、中继减少时，DTMF和MFC可少配；4.ASIG 板不包含CID；配置表上要注明DTMF、MFC、TONE、CID和会议电话的数量；M板不包含7号，V5；配置表上要注明MPMP、MPPP、7号、V5的数量；6.每层用户框只能配五块共120路远距用户，远距用户数大于120须分散配置。

这是因为-75V电源只能保正120路同时摘机；7.模拟用户板要注明种类，普通：ASLC、反极性：RASL、远距离：FASL、16KC：PASL，都是每板24路。

上述几点适用于所有PSM、RSM的配置，后面不再赘述。

3.01.2纯中继配置中继：2880MFC：3601.2.多模块局PSM配置3.02.1.用户中继模块用户：9600 中继：1200 DTMF：360 套MFC：180套用户数：15360 DTMF：480中继：2880 （中继负荷0.7 Erl）MFC：3601.3. 中心模块配置注：1 此处按2近2远配置，2远均配120路；2 时钟基准板CKI在需要Bits接口时配1块，否则不配。

1.4. 远端模块RSM配置配置基本相同于PSM独立成局用户中继混装配置，但须增加2块COMM板作模块间通讯板用。

1.5.远端用户模块RLM配置最大用户：960注：1. 若不用DT，而采用内置光纤放RLM可配1块光中继板ODT，1~2条8M HW 可选。

ZXJ10V10.0交换机系统说明ZXJ10V10.0交换机系统是大型数字程控交换机的又一升级产品，它吸取了国内外众家同行设备的优点，采用SDH、HDSL等新技术，具有强大的处理能力、丰富的业务功能和灵活多样的组网方式。

ZXJ10V10.0交换机系统可以满足PSTN网、N_ISDN网、SDH同步网、No.7信令网、智能网和电信管理网等多种网络建设的需要，同时，以ZXJ10V10.0交换机系统为平台，还可以扩展移动通讯交换、Internet接入、宽带接入等功能。

在硬件方面，ZXJ10V10.0交换机系统采用模块间全分散、模块内分级的控制结构。

根据局容量的大小、对业务的需求以及地理位置的不同，可由一到数十个功能模块组合而成；模块内的个公共部件均采用主备用方式；后台采用通用计算机平台为基础、局域网技术为支撑、客户机/服务器方式为控制系统的基本形态。

在软件方面，ZXJ10V10.0交换机系统遵循结构化、模块化和开放性的原则。

层次间采用原语方式单向调用；层内各模块间以明确的消息接口方式为增值业务的引入提供开放的接口。

ZXJ10V10.0交换机的此种软、硬件结构，使系统得以具备灵活的组网能力、强大的呼叫处理能力、高可靠性、良好的兼容性和可宽展性。

1.系统特点1．灵活的组网方式。

ZXJ10V10.0既可以单模块独立成局，又可以多模块组合成局，不仅可以进行PDH树形组网，又可实现SDH及SDH和PDH混合组网。

2．采用全分散控制，又集中管理的先进模式。

在话务处理、信令处理及事务处理上完全由分散的各部分控制，而对话务统计、计费处理及网络管理又采用集中方式。

因此，ZXJ10V10.0是分散与集中的典型结合。

3．近端模块和远端模块配置灵活，模块间采用了大容量光纤作为通信通道。

高速通道带宽已达200Mb/s以上，既提高了信息流量又保证了高抗干扰性。

4．三级时分交换网，单板最大交换容量可达64K，支持128K×128K组网，系统容量可以实现50万门用户和64000条中继。

交换机基本系统配置和本局业务开通北京交通大学电子信息学院现代通信网实验中心一、ZXJ10程控交换机的系统结构(一)总体结构ZXJ10机系统采用多模块全分散控制的结构形式，其系统的结构框示意图如下图所示。

图1：硬件结构框图系统主要由以下基本模块组成：消息交换模块MSM、中心交换网络模块SNM、操作维护模块OMM、近端外围交换模块PSM、远端外围交换模块RSM、分组交换模块PHM、远端用户单元RSU。

消息交换模块主要完成各个模块之间的消息交换；PSM作为中心交换模块的外围模块负担交换和业务接入功能，既可以在多模块时作外围模块，也可以独立作为交换局，作为外围模块时服从OMM统一管理；RSM远端交换模块基本功能与PSM相同，只是在组网中可以置于远离中心模块的位置，通过传输设备与中心模块相连接，在管理上服从OMM统一管理；OMM是对整个系统实现运行管理的核心模块，是由服务器、以太网总线以及一组个客户机组成，通过中心交换网的SNM半固定接续实现对各个模块、处理机的管理；RSU则是挂在RSM远端模块的用户单元，用于实现远端用户的接入；PHM模块主要是实现数据用户接入分组数据网的模块通过PHM可以实现用户接入DDN数据网络。

（二）外围/远端交换模块PSM的基本结构PSM是ZXJ10中基本的独立模块，其主要功能是：完成本交换模块（PSM）内部的用户之间的呼叫处理和话路交换；将本交换模块（PSM）内部的用户和其他外围交换模块的用户之间的呼叫的消息和话路接到SNM中心交换网络模块上。

以8K网为例，其结构示意图如下图所示。

SN M图2：PSM结构示意图1．PSM的几种典型配置（1）用户中继模块，此时PSM是中心网的外围交换局，同时PSM可通过中继带远端模块局。

其具体配置为：用户：9600L中继：1200DTDTMF：300套MFC：180套PSM至SNM的交换时隙为2048个（16条8Mb/s HW）（2）纯用户模块，此时PSM是中心网的外围交换局，只带用户。

ZXJ10 V10.0组网最明显的特点是:1.PSM可以带PSM和RSM，组网灵活，节约成本。

2.单模块容量大。

独立成局时纯中继模块可达6240中继。

纯用户15360用户。

3.远端用户模块可实现自交换。

960线以下任意选用。

4.组网能力强，实现3级组网，最大可达62个外围模块，超过50万线。

组网有三种方式，第一种是PSM单模块独立成局，第二种是以1个PSM为中心组网，第三种是中心架组网。

下面分别作一简介。

1.1.基本数据每个PSM有16条Hw上中心网，当它独立成局时，这16条HW可带中继或用户；模块间通讯板＋模块内通讯板＋七号信令板＋V5信令板+ISDN通讯板 12个，其中模块间、模块内通讯板成对（2块）使用。

每对通讯板提供主备各32个64Kb/S的通讯信道。

每对模块间通讯板（MPMP）可带8个外围模块。

每个单模块最大可插5对MPMP板。

每对模块内通讯板（MPPP）提供32对通讯时隙。

每个单模块最大可插5对MPPP板。

T网单元用8对通讯时隙，每个DT单元占用1对通讯时隙，每个用户单元占用2对通讯时隙；单模块中：T网供通讯用（含7号，V5）的Hw共有4条8M，可使用的话路Hw共59条。

话路Hw可灵活配置，可带用户、DT、资源（DTMF、MFC、TONE、CID）。

S网供通讯占用16条8M Hw线，可使用的话路HW共240条（32K）。

STB板可提供8条7号链路。

V5板可提供16个V5通讯通道（每个V5接口用2个C 通道）。

远端模块的用户与模块间时隙的收敛比按8：1 ~ 16：1计算。

●每960用户电路与240中继电路互换。

●每24用户和12个ISDN用户互换，模拟用户板和ISDN板可混插。

●七号中继若去一个局向，只需配 2条七号信令链路；若去多个局向，则每个局向配 2条七号信令链路；1.2.各种模块简介◆中心模块CMSM32S 单平面32K网SM64S 单平面64K网◆交换模块SM（PSM/RSM）SM8 标准近端/远端模块几种典型配置的容量独立成局：用户中继：12480L＋2760DT纯中继：6240DT多模块局：用户中继：9600L＋1200DT纯中继：2880DT纯用户：15360L机架配置能力：1个机架：最大可配1440L用户，BDT有13个槽位可插DTI（1560DT），2个机架：最大可配4320L用户，BDT有12个槽位可插DTI（1440DT），3个机架：最大可配7200L用户，BDT有10个槽位可插DTI（1200DT），4个机架：最大可配10080L用户，BDT有9个槽位可插DTI（1080DT），5个机架：最大可配12960L用户，BDT有7个槽位可插DTI（840DT），6个机架：最大可配15360L用户，SM4C 紧凑型模块分单机架和双机架配置。

客户机软件安装1. 客户机的配置1.1. 硬件环境需求1.2. 软件环境需求1.3. 客户机分区2. Windows NT的安装2.1. 现有计算机已安装了NT2.2. 现有机器未安装NT2.2.1. 文件拷贝2.2.2. 字符界面安装2.2.3. 图形界面安装3. 后台维护系统安装3.1. 选择安装项目3.2. 重新启动NT操作系统3.3. 运行后台维护系统1.客户机的配置1.1.硬件环境需求在安装后台系统之前，必须保证后台系统所用的计算机的基本设置。

ZXJ10交换机的操作维护系统采用Client/Server的LAN方式，本文介绍客户机的软件安装。

后台维护终端的配置∙ CPU：Intel Pentium 233MMX 以上∙内存：64MB以上∙硬盘：4G以上1个∙网卡：NE2000兼容10M以太网卡（含驱动程序）∙软驱：1个（1.44M软盘驱动器）∙ CD-ROM：1个（16倍速以上CD-ROM）∙可擦写光驱：1个（IDE接口，640MB以上MO，每个局只需配置一台，通常为计费终端）若要配置远程维护网关或服务器，需配备调制解调器（Modem）。

作为U接口远程终端网关的计算机，应配备U接口卡，设置为地址D0000H，中断号9。

1.2.软件环境需求Microsoft Windows NT Server4.0中文版系统安装光盘一张。

ZXJ10 V10.0后台系统软件安装光盘一张。

若在控制台和远程台上安装，请正确建立与Server的连接。

1.3.客户机分区客户机只要满足基本配置，保证C盘有足够的剩余空间，可以安装Windows NT和ZXJ10软件，对硬盘分区没有特别要求，一般<2G的硬盘没有必要分区。

2.Windows NT的安装2.1.现有计算机已安装了NT注意：本节往往适用于Windows NT已经安装且运行正常；注意，在第一次用生产线复制的硬盘进入Windows NT时，NTFS 分区会自动进行自检。
