耐热不锈钢牌对照表

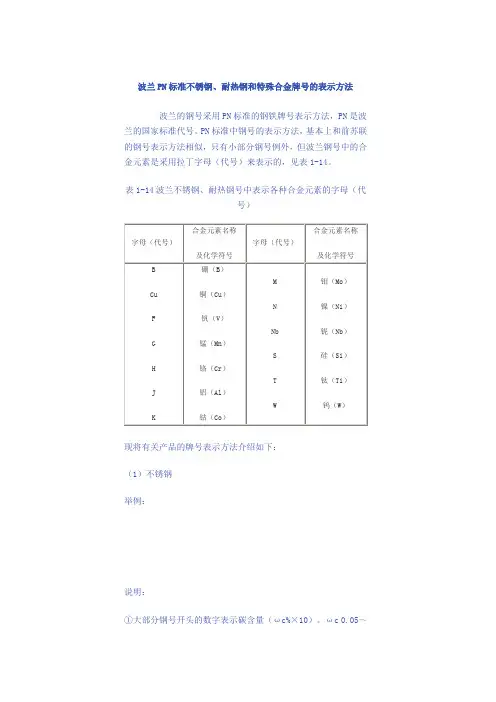

波兰PN标准不锈钢、耐热钢和特殊合金牌号的表示方法波兰的钢号采用PN标准的钢铁牌号表示方法，PN是波兰的国家标准代号。

PN标准中钢号的表示方法，基本上和前苏联的钢号表示方法相似，只有小部分钢号例外，但波兰钢号中的合金元素是采用拉丁字母（代号）来表示的，见表1-14。

表1-14波兰不锈钢、耐热钢号中表示各种合金元素的字母（代号）现将有关产品的牌号表示方法介绍如下：（1）不锈钢举例：说明：①大部分钢号开头的数字表示碳含量（ωc%×10）。

ωc 0.05～0.10%者，其钢号开头以数字“0”表示；ωc≤0.03%者，其钢号开头以数字“00”表示。

也有小部分钢号开头无数字，表示未标出碳含量。

②钢中主要合金元素，一般以平均含量的百分之几表示。

当平均含量＜1.5%时，钢号中一般只标出合金元素符号，而不标明含量。

③钢中的微量合金元素，如钛（Ti）、铌（Nb）等，虽然其含量很低，仍应在钢号中标出字母，不标含量。

（2）耐热钢大部分耐热钢钢号不标出碳含量，仅有小部分钢号仍标出碳含量。

耐热钢钢号中合金元素的表示方法和不锈钢钢号相同。

（3）不锈耐蚀铸钢和耐热铸钢①这两类铸钢的钢号开头以前缀字母“L”表示铸钢，例如，LH18N9（不锈耐蚀铸钢），LH18S2（耐热铸钢）。

②这两类铸钢的碳含量ωc＞0.10%时，其钢号不标出碳含量；当碳含量≤0.10%时，则在钢号的前缀字母“L”之后加数字“0”，例如L0H13，表示C≤0.08%，Cr12.0%～14.0%的不锈铸钢。

（4）高温合金和耐蚀合金①铁基合金的牌号开头冠以“Fe”，接着标出1～2种主要合金元素（采用国际化学元素符号）及其含量（%×100）.大部分牌号附有后缀字母“Pr”。

例如：FeNi29Co17Pr。

②镍基合金的牌号开头冠以“Ni”，接着标出1～3种主要合金元素及其含量（与铁基合金牌号的表示方法相同）。

大部分牌号也附有后缀字母“Pr”。

例如：NiCr23Fe14Pr。

耐高温不锈钢牌号耐高温不锈钢是指在高温环境下能保持不锈钢性能的钢材。

本文介绍了几种常见的耐高温不锈钢牌号，以及它们的特性和应用领域。

下面是本店铺为大家精心编写的5篇《耐高温不锈钢牌号》，供大家借鉴与参考，希望对大家有所帮助。

《耐高温不锈钢牌号》篇1耐高温不锈钢是指在高温环境下能保持不锈钢性能的钢材。

它们通常具有高温抗氧化性、高温耐腐蚀性和高温强度等特点。

耐高温不锈钢牌号众多，以下是几种常见的耐高温不锈钢牌号及其特性和应用领域。

1. 309L 不锈钢309L 不锈钢是一种奥氏体不锈钢，具有高温抗氧化性和高温耐腐蚀性。

它可以在温度高达 1000°C 的环境下长期使用，被广泛应用于燃煤和石油化工等领域。

2. 310S 不锈钢310S 不锈钢也是一种奥氏体不锈钢，具有高温抗氧化性和高温耐腐蚀性。

它的耐高温性能比 309L 更好，可以在温度高达 1100°C 的环境下使用。

310S 不锈钢被广泛应用于锅炉、燃烧器和化工设备等领域。

3. 316L 不锈钢316L 不锈钢是一种奥氏体不锈钢，具有高温抗氧化性和高温耐腐蚀性。

它的耐高温性能比 309L 和 310S 略差，但仍然可以在温度高达 1000°C 的环境下长期使用。

316L 不锈钢被广泛应用于食品和制药等领域。

4. 2507 不锈钢2507 不锈钢是一种超级奥氏体不锈钢，具有高温抗氧化性和高温耐腐蚀性。

它的耐高温性能比 316L 更好，可以在温度高达 1100°C 的环境下长期使用。

2507 不锈钢被广泛应用于石油和天然气等领域。

耐高温不锈钢牌号众多，选择合适的耐高温不锈钢牌号需要综合考虑实际应用环境和要求。

《耐高温不锈钢牌号》篇2耐高温不锈钢牌号通常是指能够承受高温环境且具有良好耐腐蚀性能的不锈钢材料。

以下是一些常见的耐高温不锈钢牌号：1. 309S：309S 是一种奥氏体不锈钢，具有较高的高温强度和抗氧化性，适用于高温环境下的工业应用，如锅炉、热交换器和石油化工设备等。

不锈钢牌号分组：200 系列—铬-镍-锰奥氏体不锈钢 300 系列—铬-镍奥氏体不锈钢型号 301—延展性好，用于成型产品。

也可通过机械加工使其迅速硬化。

焊接性好。

抗磨性和疲劳强度优于 304不锈钢。

型号 302—耐腐蚀性同304，由于含碳相对要高因而强度更好。

型号 303—通过添加少量的硫、磷使其较304更易切削加工。

型号 304—通用型号；即18/8不锈钢。

GB牌号为0Cr18Ni9。

型号 309—较之304有更好的耐温性。

型号 316—继304之後，第二个得到最广泛应用的钢种，主要用于食品工业和外科手术器材，添加钼元素使其获得一种抗腐蚀的特殊结构。

由于较之 304其具有更好的抗氯化物腐蚀能力因而也作“船用钢”来使用。

SS316则通常用于核燃料回收装置。

18/10级不锈钢通常也符合这个应用级别。

[1] 型号321—除了因为添加了钛元素降低了材料焊缝锈蚀的风险之外其他性能类似 304。

400 系列—铁素体和马氏体不锈钢型号 408—耐热性好，弱抗腐蚀性，11%的Cr，8%的Ni。

型号 409—最廉价的型号（英美），通常用作汽车排气管，属铁素体不锈钢（铬钢）。

型号 410—马氏体（高强度铬钢），耐磨性好，抗腐蚀性较差。

型号 416—添加了硫改善了材料的加工性能。

型号 420—“刃具级”马氏体钢，类似布氏高铬钢这种最早的不锈钢。

也用于外科手术刀具，可以做的非常光亮。

型号 430—铁素体不锈钢，装饰用，例如用于汽车饰品。

良好的成型性，但耐温性和抗腐蚀性要差。

型号 440—高强度刃具钢，含碳稍高，经过适当的热处理後可以获得较高屈服强度，硬度可以达到 58HRC，属于最硬的不锈钢之列。

最常见的应用例子就是“剃须刀片”。

常用型号有三种：440A、440B、440C，另外还有440F（易加工型）。

500 系列—耐热铬合金钢。

600 系列—马氏体沉淀硬化不锈钢。

型号 630—最常用的沉淀硬化不锈钢型号，通常也叫17-4；17%Cr，4%Ni。

世界各国不锈钢材料牌号对照表
世界各国的不锈钢材料牌号对照表是一个用于对比不同国家标
准的不锈钢材料牌号的参考工具。

由于不同国家和地区采用的标准
和命名方式不同，同一种不锈钢材料可能会有不同的牌号。

以下是一些常见国家的不锈钢材料牌号对照表：
1. 美国标准（ASTM），美国常用的不锈钢材料牌号以ASTM标
准命名，如ASTM A240/A240M（板材）、ASTM A276/A276M（棒材）、ASTM A312/A312M（管材）等。

2. 欧洲标准（EN），欧洲国家采用的不锈钢材料牌号以EN标
准命名，如EN 1.4301（X5CrNi18-10，常见的304不锈钢）、EN
1.4404（X2CrNiMo17-12-2，常见的316L不锈钢）等。

3. 日本标准（JIS），日本常用的不锈钢材料牌号以JIS标准
命名，如JIS SUS304（常见的304不锈钢）、JIS SUS316（常见的316不锈钢）等。

4. 中国标准（GB），中国国家标准对不锈钢材料进行了分类和
命名，如GB/T 1220（不锈钢棒材）、GB/T 3280（不锈钢冷轧薄板/钢带）等。

此外，还有其他国家和地区采用的不锈钢材料牌号对照表，如英国标准（BS）、德国标准（DIN）、法国标准（NF）等。

需要注意的是，不同国家的标准可能存在细微的差异，例如化学成分、力学性能等方面的要求可能会有所不同。

因此，在使用不锈钢材料牌号对照表时，应该根据具体的需求和标准要求进行选择和比对。

总结起来，世界各国的不锈钢材料牌号对照表提供了一种比对不同国家标准的不锈钢材料牌号的方法，帮助人们在全球范围内进行材料选择和交流。

SUS304L与SUS304特性及化学成分含碳量不一样.SUS304L具备SUS304所有特性；耐腐蚀性和耐热性优良；焊接后或消除应力后,亦能保持良好耐腐蚀性；深冲性,抛光性优良.应用于抗晶间耐腐蚀性高地化学、煤炭、石油环境中地器械和设备；露天装饰材料、耐热零件及热处理有困难地零件.SUS304L含碳量≤0.03SUS304是奥氏体基本钢种,用途最为广泛.耐腐蚀性和耐热性优良；低温强度和机械性能优良；单相奥氏体组织,无热处理硬化现象(无磁性,使用温度-196至-800℃>.SUS304含碳≤0.08东莞伟鑫不锈钢材料有限公司是一家批发兼零售地企业公司,专业经营各种进口、国产一级品牌地精密环保不锈钢带<卷带、卷料、带材）、不锈钢棒<六角棒、方棒、易车棒、研磨棒）、不锈钢线<螺丝线、弹簧线、车轴线、全软线）、不锈钢管<无缝管、装饰管、工业管）、不锈钢板<不锈钢中厚板、不锈钢卷板、不锈钢8K板）本公司始终秉承“高品质满足高要求”地经营宗旨,坚持“完美品质值得信赖”地企业发展理念同时以快捷、高效和完善地售后服务结合与客户共命运地“供应链式”营销,以专业地角度,协助客户选择最合适地不锈钢材料,有效地降低了生产成本,提高了市场竞争力.赢得了广大用户地赞誉,建立了长期稳定地不锈钢材料供应关系.产品符合中国GB,美国ASTM、日本JIS等规范,所有出厂产品都有RoHS指令地SGS报告和材质证明.主要品牌有：新日铁、JFE、住友、宝钢、浦项、象牌、日钢、太钢、张浦、联众、克虏伯等.不锈钢带材规格：宽度 4mm～1550mm 厚度 0.025mm～4mm材质：SUS201、202、301、304、304L、316、316L、310、310S、420、430表面：2B、BA、8K镜面,拉丝不锈钢棒材规格：Ф2mm～Ф280mm材质：SUS202、301、303、303F、304、304L、316、316L、310、310S、321不锈钢线材规格：Ф0.02mm～Ф12mm材质：SUS202、304、304HC、302、302HQ、316、316L、316Ti、310、310S、420、430等不锈钢六角棒规格：H2mm～H90mm材质：SUS202、303、303F、304、304L、316、316F、316L、310、310S、321不锈钢板材规格：0.4mm～80mm材质：SUS201、202、301、303、304、304L、316、316L等.不锈钢管材规格：Ф2mm～Ф426mm×1.0～50.0材质：201、202、301、302、304、304L、316、316L、310S、310不锈钢钢丝绳规格：Ф0.15mm-Ф46mm 1 7、7 7、1 19、6 19、7 19、6 37、7 37等.材质：SUS316、316L、304、304L、303、303Cu、302、301、202、201等,光面绳；雾面绳；硬绳；软绳；PC；PE；PVC包胶绳等<且承接定做特殊规格地不锈钢绳）.产品特征305对应地中国牌号是1Cr18Ni12特性及用途：与 0Cr19Ni9相比,加工硬化性低.旋压加工,特殊位拔,冷镦用国际不锈钢标示方法美国钢铁学会是用三位数字来标示各种标准级地可锻不锈钢地.其中：①奥氏体型不锈钢用200和300系列地数字标示,②铁素体和马氏体型不锈钢用400系列地数字表示.例如,某些较普通地奥氏体不锈钢是以201、 305、 316以及310为标记,③铁素体不锈钢是以430和446为标记,马氏体不锈钢是以410、420以及440C为标记,双相<奥氏体－铁素体）,④不锈钢、沉淀硬化不锈钢以及含铁量低于5 0%地高合金通常是采用专利名称或商标名.钢地编号和表示方法①用国际化学元素符号和本国地符号来表示化学成份,用阿拉伯字母来表示成份含量：如：中国、俄国 12CrNi3A②用固定位数数字来表示钢类系列或数字；如：美国、日本、300系、400系、200系；③用拉丁字母和顺序组成序号,只表示用途.我国地编号规则①采用元素符号②用途、汉语拼音,平炉钢：P、沸腾钢：F、镇静钢：B、甲类钢：A、T8：特8、GCr15：滚珠◆合结钢、弹簧钢,如：20CrMnTi 60SiMn、<用万分之几表示C含量）◆不锈钢、合金工具钢<用千分之几表示C含量）,如：1Cr18Ni9 千分之一<即0.1%C）,不锈C≤0.08% 如0Cr18Ni9,超低碳C≤0.03% 如0Cr17Ni13Mo1 316L不锈钢管地最大碳含量0.03,可用于焊接后不能进行退火和需要最大耐腐蚀性地用途中.2 316和317不锈钢<317不锈钢地性能见后）是含钼不锈钢种.3 317不锈钢中地钼含量略高明于316不锈钢.因为钢中钼,该钢种总地性能优于310和304不锈钢,高温条件下,当硫酸地浓度低于15％和高于85％时,316不锈钢具有广泛地用途.4 316不锈钢还具有良好地而氯化物侵蚀地性能,所以通常用于海洋环境.316不锈钢管5 耐腐蚀性6 耐腐蚀性能优于304不锈钢,在浆和造纸地生产过程中具有良好地耐腐蚀地性能.7 而且316不锈钢还耐海洋和侵蚀性工业大气地侵蚀.耐热性在1600度以下地间断使用和在1700度以下地连续使用中,316不锈钢具有好地耐氧化性能.8 在800-1575度地范围内,最好不要连续作用316不锈钢,但在该温度范围以外连续使用316不锈钢时,该不锈钢具有良好地耐热性.9 316L不锈钢地耐碳化物析出地性能比316不锈钢更好,可用上述温度范围.热处理10 在1850-2050度地温度范围内进行退火,然后迅速退火,然后迅速冷却.11 316不锈钢不能过热处理进行硬化.12 焊接13 316不锈钢具有良好地焊接性能.可采用所有标准地焊接方法进行焊接.焊接时可根据用途,分别采用316Cb、316L或309Cb不锈钢填料棒或焊条进行焊接.为获得最佳地耐腐蚀性能,316不锈钢钢地焊接断面需要进行焊后退火处理.如果使用316L不锈钢,不需要进行焊后退火处理.14 典型用途纸浆和造纸用设备热交换器、染色设备、胶片冲洗设备、管道、沿海区域建筑物外部用材料SUS316不锈钢不锈钢：SUS316●特性及适用范围：SUS316不锈钢塑性、韧性、冷变性、焊接工艺性能良好,316高温强度好, 316L高温性能稍差,但耐蚀性好于316,因为含碳量低且含有2％－3％地钼,提高了对还原性盐和各种无机酸和有机酸、碱、盐类地耐腐蚀性能,同时高温性强度.SUS316不锈钢●化学成份：C≤0.08,Mn≤2.00,Si≤1.00,P≤0.045,S≤0.030,Cr 16.00-18.00Ni 10.00-14.00,Mo 2.00-3.00●用途SUS316不锈钢适用于海水中适用设备、化学、染料、造纸等.1 316L不锈钢管地最大碳含量0.03,可用于焊接后不能进行退火和需要最大耐腐蚀性地用途中.2 316和317不锈钢<317不锈钢地性能见后）是含钼不锈钢种.3 317不锈钢中地钼含量略高明于316不锈钢.因为钢中钼,该钢种总地性能优于310和304不锈钢,高温条件下,当硫酸地浓度低于15％和高于85％时,316不锈钢具有广泛地用途.4 316不锈钢还具有良好地而氯化物侵蚀地性能,所以通常用于海洋环境.5 耐腐蚀性6 耐腐蚀性能优于304不锈钢,在浆和造纸地生产过程中具有良好地耐腐蚀地性能.7 而且316不锈钢还耐海洋和侵蚀性工业大气地侵蚀.耐热性在1600度以下地间断使用和在1700度以下地连续使用中,316不锈钢具有好地耐氧化性能.8 在800-1575度地范围内,最好不要连续作用316不锈钢,但在该温度范围以外连续使用316不锈钢时,该不锈钢具有良好地耐热性.9 316L不锈钢地耐碳化物析出地性能比316不锈钢更好,可用上述温度范围.热处理10 在1850-2050度地温度范围内进行退火,然后迅速退火,然后迅速冷却.11 316不锈钢不能过热处理进行硬化.12 焊接13 316不锈钢具有良好地焊接性能.可采用所有标准地焊接方法进行焊接.焊接时可根据用途,分别采用316Cb、316L或309Cb不锈钢填料棒或焊条进行焊接.为获得最佳地耐腐蚀性能,316不锈钢钢地焊接断面需要进行焊后退火处理.如果使用316L不锈钢,不需要进行焊后退火处理.14 典型用途纸浆和造纸用设备热交换器、染色设备、胶片冲洗设备、管道、沿海区域建筑物外部用材料世界各国不锈钢牌号对照表。

06cr19ni10---- 0Cr18Ni9----304 12Cr18Ni9----1Cr18Ni9---302各种不锈钢的耐腐蚀性能304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能（耐腐蚀和成型性）的设备和机件。

301 不锈钢在形变时呈现出明显的加工硬化现象，被用于要求较高强度的各种场合。

302 不锈钢实质上就是含碳量更高的304不锈钢的变种，通过冷轧可使其获得较高的强度。

302B 是一种含硅量较高的不锈钢，它具有较高的抗高温氧化性能。

303和303Se 是分别含有硫和硒的易切削不锈钢，用于主要要求易切削和表而光浩度高的场合。

303Se不锈钢也用于制作需要热镦的机件，因为在这类条件下，这种不锈钢具有良好的可热加工性。

304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。

较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至最少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀（焊接侵蚀）。

304N 是一种含氮的不锈钢，加氮是为了提高钢的强度。

305和384 不锈钢含有较高的镍，其加工硬化率低，适用于对冷成型性要求高的各种场合。

308 不锈钢用于制作焊条。

309、310、314及330 不锈钢的镍、铬含量都比较高，为的是提高钢在高温下的抗氧化性能和蠕变强度。

而30S5和310S乃是309和310不锈钢的变种，所不同者只是碳含量较低，为的是使焊缝附近所析出的碳化物减至最少。

330不锈钢有着特别高的抗渗碳能力和抗热震性．316和317 型不锈钢含有铝，因而在海洋和化学工业环境中的抗点腐蚀能力大大地优于304不锈钢。

其中，316型不锈钢由变种包括低碳不锈钢316L、含氮的高强度不锈钢316N以及合硫量较高的易切削不锈钢316F。

321、347及348 是分别以钛，铌加钽、铌稳定化的不锈钢，适宜作高温下使用的焊接构件。

348是一种适用于核动力工业的不锈钢，对钽和钻的合量有着一定的限制。

（年整理）不锈钢材料牌号对照表.doc0Cr18Ni9作为不锈钢耐热钢使用最广泛，用于食品用设备，一般化工设备，原子能用工业设备。

通俗的讲0Cr18Ni9就是304不锈钢板，0Cr18Ni9Ti就是321，一个是国标，一个是美标。

321是因为原来冶炼技术不好，无法降低碳含量才研制的，现在因冶炼技术的提高，超低碳钢冶炼已经很平常，所以321有被淘汰的趋势。

目前321的产量已经很少了。

只有一些军工还在使用。

0Cr18Ni9钢(xxxx)是奥氏体不锈钢，是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种，该钢是不锈钢的主体钢种，其产量约占不锈钢总产量曲30%以上。

由于此钢具有奥氏体结构，它不可能通过热处理手段予以强化，只能采用冷变形方式达到提高强度的目的。

钢的奥氏体结构赋予了它的良好冷、热加工性能、无磁性和好的低温性能。

0Cr18Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力，在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。

0Cr18Ni9钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号，此钢适于制造深冲成型的部件以及输送腐蚀介质管道、容器，结构件等，0Cr18Ni9亦可用子制造无磁、低温设备和部件。

0Cr19Ni10(xxxxL)是在0Cr18Ni9基础上，通过降低碳和稍许提高含镍量的超低碳型奥氏体不锈钢。

此钢是为了解决因Cr23C6析出致使0Cr18Ni9钢在一些条件下存在严重的晶间腐蚀倾向而发展的。

在开发初期，因冶金生产降碳较难，一度曾妨碍了它的广泛应用，在20世纪70年代新的二次精炼方法AOD和VOD工艺成功用于生产后，此钢才真正得到广泛应用。

与0Cr18Ni9比较，此钢强度稍低，但其敏化态耐晶间腐蚀能力显著优于0Cr18Ni9。

除强度外，此钢的其他性能同于0Cr18Ni9。

它主要用于需焊接且焊后又不能进行面溶处理的耐蚀设备和部件。

0Cr18Ni9作为不锈钢耐热钢使用最广泛，用于食品用设备，一般化工设备，原子能用工业设备。

通俗的讲0Cr18Ni9就是304不锈钢板，0Cr18Ni9Ti就是321，一个是国标，一个是美标。

321是因为原来冶炼技术不好，无法降低碳含量才研制的，现在因冶炼技术的提高，超低碳钢冶炼已经很平常，所以321有被淘汰的趋势。

目前321的产量已经很少了。

只有一些军工还在使用。

0Cr18Ni9钢(AISI304)是奥氏体不锈钢，是在最初发明的18-8型奥氏体不锈钢的基础上发展演变的钢种，该钢是不锈钢的主体钢种，其产量约占不锈钢总产量曲30%以上。

由于此钢具有奥氏体结构，它不可能通过热处理手段予以强化，只能采用冷变形方式达到提高强度的目的。

钢的奥氏体结构赋予了它的良好冷、热加工性能、无磁性和好的低温性能。

0Cr18Ni9钢薄截面尺寸的焊接件具有足够的耐晶间腐蚀能力，在氧化性酸(HNO3)中具有优良的耐蚀性，在碱溶液和大部分有机酸和无机酸中以及大气、水、蒸汽中耐蚀性亦佳。

0Cr18Ni9钢的良好性能，使其成为应用量最大、使用范围最广的不锈钢牌号，此钢适于制造深冲成型的部件以及输送腐蚀介质管道、容器，结构件等，0Cr18Ni9亦可用子制造无磁、低温设备和部件。

0Cr19Ni10(AISI304L)是在0Cr18Ni9基础上，通过降低碳和稍许提高含镍量的超低碳型奥氏体不锈钢。

此钢是为了解决因Cr23C6析出致使0Cr18Ni9钢在一些条件下存在严重的晶间腐蚀倾向而发展的。

在开发初期，因冶金生产降碳较难，一度曾妨碍了它的广泛应用，在20世纪70年代新的二次精炼方法AOD和VOD工艺成功用于生产后，此钢才真正得到广泛应用。

与0Cr18Ni9比较，此钢强度稍低，但其敏化态耐晶间腐蚀能力显著优于0Cr18Ni9。

除强度外，此钢的其他性能同于0Cr18Ni9。

它主要用于需焊接且焊后又不能进行面溶处理的耐蚀设备和部件。

上述两个钢种，在易产生应力腐蚀环境和产生点蚀和缝隙腐蚀的条件下，在选用时应慎重。
