下载文档原格式

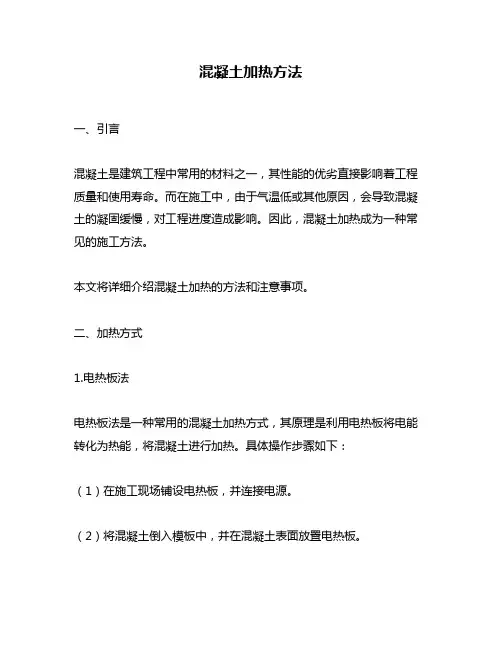

混凝土加热方法一、引言混凝土是建筑工程中常用的材料之一，其性能的优劣直接影响着工程质量和使用寿命。
而在施工中，由于气温低或其他原因，会导致混凝土的凝固缓慢，对工程进度造成影响。
因此，混凝土加热成为一种常见的施工方法。
本文将详细介绍混凝土加热的方法和注意事项。
二、加热方式1.电热板法电热板法是一种常用的混凝土加热方式，其原理是利用电热板将电能转化为热能，将混凝土进行加热。
具体操作步骤如下：（1）在施工现场铺设电热板，并连接电源。
（2）将混凝土倒入模板中，并在混凝土表面放置电热板。
（3）开启电热板电源，根据需要调节加热温度。
（4）加热时间根据混凝土的厚度和环境温度而定。
2.燃气加热法燃气加热法是一种利用燃气进行加热的方法，其原理是将燃气燃烧产生的热能传递给混凝土进行加热。
具体操作步骤如下：（1）在施工现场铺设燃气加热设备，并连接燃气管道。
（2）将混凝土倒入模板中，并在混凝土表面放置燃气加热设备。
（3）开启燃气加热设备，根据需要调节加热温度。
（4）加热时间根据混凝土的厚度和环境温度而定。
3.蒸汽加热法蒸汽加热法是一种利用蒸汽进行加热的方法，其原理是利用蒸汽的高温将混凝土进行加热。
具体操作步骤如下：（1）在施工现场铺设蒸汽加热设备，并连接蒸汽管道。
（2）将混凝土倒入模板中，并在混凝土表面放置蒸汽加热设备。
（3）开启蒸汽加热设备，根据需要调节加热温度。
（4）加热时间根据混凝土的厚度和环境温度而定。
三、注意事项1.加热温度混凝土加热时，加热温度应根据混凝土的性质和环境温度来确定。
过高的温度会导致混凝土裂缝、变形等问题，影响工程质量。
2.加热时间加热时间也应根据混凝土的厚度和环境温度来确定。
加热时间过长会导致混凝土的强度降低，影响工程质量。
3.加热方式选择不同的加热方式对混凝土的影响不同，应根据具体情况选择合适的加热方式。
在环保要求高的地区，应尽量选择无污染的加热方式。
4.加热设备安装加热设备的安装应符合相关规定，设备应固定牢固，避免设备倾斜或移位。

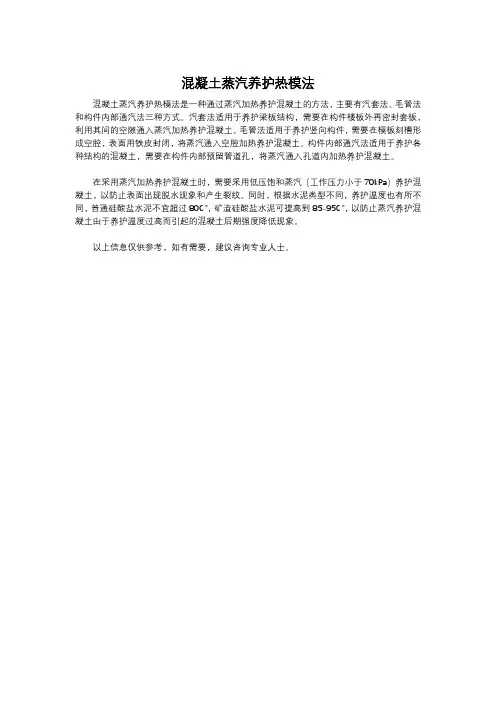

混凝土蒸汽养护热模法
混凝土蒸汽养护热模法是一种通过蒸汽加热养护混凝土的方法，主要有汽套法、毛管法和构件内部通汽法三种方式。
汽套法适用于养护梁板结构，需要在构件楼板外再密封套板，利用其间的空隙通入蒸汽加热养护混凝土。
毛管法适用于养护竖向构件，需要在模板刻槽形成空腔，表面用铁皮封闭，将蒸汽通入空腔加热养护混凝土。
构件内部通汽法适用于养护各种结构的混凝土，需要在构件内部预留管道孔，将蒸汽通入孔道内加热养护混凝土。
在采用蒸汽加热养护混凝土时，需要采用低压饱和蒸汽（工作压力小于70kPa）养护混凝土，以防止表面出现脱水现象和产生裂纹。
同时，根据水泥类型不同，养护温度也有所不同，普通硅酸盐水泥不宜超过80℃，矿渣硅酸盐水泥可提高到85-95℃，以防止蒸汽养护混凝土由于养护温度过高而引起的混凝土后期强度降低现象。
以上信息仅供参考，如有需要，建议咨询专业人士。

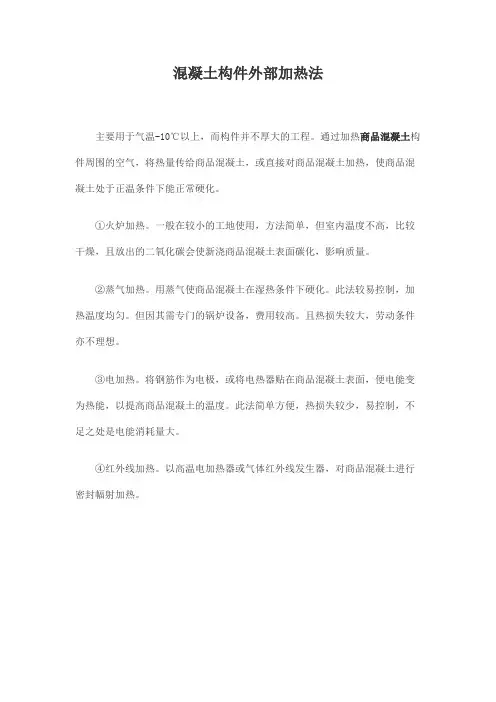

混凝土构件外部加热法
主要用于气温-10℃以上，而构件并不厚大的工程。
通过加热商品混凝土构件周围的空气，将热量传给商品混凝土，或直接对商品混凝土加热，使商品混凝土处于正温条件下能正常硬化。
①火炉加热。
一般在较小的工地使用，方法简单，但室内温度不高，比较干燥，且放出的二氧化碳会使新浇商品混凝土表面碳化，影响质量。
②蒸气加热。
用蒸气使商品混凝土在湿热条件下硬化。
此法较易控制，加热温度均匀。
但因其需专门的锅炉设备，费用较高。
且热损失较大，劳动条件亦不理想。
③电加热。
将钢筋作为电极，或将电热器贴在商品混凝土表面，便电能变为热能，以提高商品混凝土的温度。
此法简单方便，热损失较少，易控制，不足之处是电能消耗量大。
④红外线加热。
以高温电加热器或气体红外线发生器，对商品混凝土进行密封幅射加热。

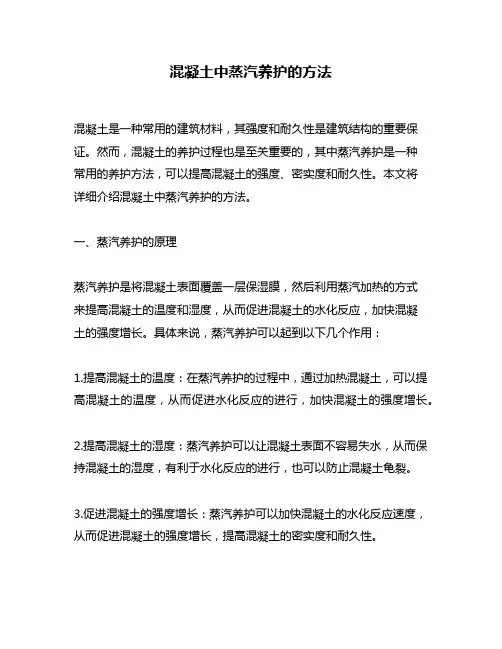

混凝土中蒸汽养护的方法混凝土是一种常用的建筑材料，其强度和耐久性是建筑结构的重要保证。
然而，混凝土的养护过程也是至关重要的，其中蒸汽养护是一种常用的养护方法，可以提高混凝土的强度、密实度和耐久性。
本文将详细介绍混凝土中蒸汽养护的方法。
一、蒸汽养护的原理蒸汽养护是将混凝土表面覆盖一层保湿膜，然后利用蒸汽加热的方式来提高混凝土的温度和湿度，从而促进混凝土的水化反应，加快混凝土的强度增长。
具体来说，蒸汽养护可以起到以下几个作用：1.提高混凝土的温度：在蒸汽养护的过程中，通过加热混凝土，可以提高混凝土的温度，从而促进水化反应的进行，加快混凝土的强度增长。
2.提高混凝土的湿度：蒸汽养护可以让混凝土表面不容易失水，从而保持混凝土的湿度，有利于水化反应的进行，也可以防止混凝土龟裂。
3.促进混凝土的强度增长：蒸汽养护可以加快混凝土的水化反应速度，从而促进混凝土的强度增长，提高混凝土的密实度和耐久性。
二、蒸汽养护的方法1.蒸汽养护的时间和温度蒸汽养护的时间和温度是影响混凝土强度和密实度的重要因素。
一般来说，蒸汽养护的时间和温度应该根据混凝土的配合比、环境温度、大气湿度等因素来确定。
一般来说，蒸汽养护的时间应该在7天以上，温度应该控制在50℃以下，湿度应该保持在90%以上。
2.蒸汽养护的设备和材料蒸汽养护需要用到一些设备和材料，包括蒸汽发生器、保湿膜、温度计、湿度计等。
蒸汽发生器一般使用电力或燃气作为燃料，可以产生高温高湿的蒸汽，保湿膜一般使用聚乙烯膜或防水纸等材料，可以将混凝土表面覆盖起来，防止混凝土表面失水。
3.蒸汽养护的具体操作步骤（1）混凝土浇筑后，应该及时覆盖保湿膜，保持混凝土表面的湿度。
（2）启动蒸汽发生器，将蒸汽输送到混凝土表面下方，使混凝土表面受到蒸汽的加热和湿度的影响。
（3）蒸汽养护的时间应该根据混凝土的配合比、环境温度、大气湿度等因素来确定，一般应该在7天以上。
（4）定期检查混凝土表面的温度和湿度，确保蒸汽养护的效果。

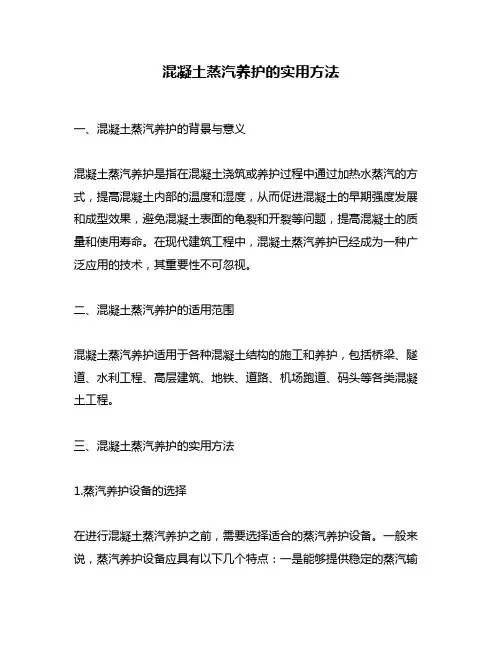

混凝土蒸汽养护的实用方法一、混凝土蒸汽养护的背景与意义混凝土蒸汽养护是指在混凝土浇筑或养护过程中通过加热水蒸汽的方式，提高混凝土内部的温度和湿度，从而促进混凝土的早期强度发展和成型效果，避免混凝土表面的龟裂和开裂等问题，提高混凝土的质量和使用寿命。
在现代建筑工程中，混凝土蒸汽养护已经成为一种广泛应用的技术，其重要性不可忽视。
二、混凝土蒸汽养护的适用范围混凝土蒸汽养护适用于各种混凝土结构的施工和养护，包括桥梁、隧道、水利工程、高层建筑、地铁、道路、机场跑道、码头等各类混凝土工程。
三、混凝土蒸汽养护的实用方法1.蒸汽养护设备的选择在进行混凝土蒸汽养护之前，需要选择适合的蒸汽养护设备。
一般来说，蒸汽养护设备应具有以下几个特点：一是能够提供稳定的蒸汽输出，保证养护温度和湿度的稳定性；二是设备应具有良好的安全性能，如防爆、防漏电等功能；三是设备应具有自动控制功能，能够根据混凝土的需要进行调整。
2.混凝土浇筑和养护前的准备工作在进行混凝土蒸汽养护之前，需要进行充分的准备工作。
首先，需要确定混凝土的配合比、施工工艺和养护方案，以确保混凝土的质量和使用寿命。
其次，需要对施工现场进行清理和整理，确保施工现场干净、整洁、平整。
最后，需要检查和调整蒸汽养护设备，确保其正常运行。
3.混凝土浇筑和养护的具体步骤（1）混凝土浇筑：混凝土浇筑应在蒸汽养护设备到位后立即进行。
在浇筑混凝土时，应采取适当的措施，如振捣、密实等，以确保混凝土的密实度和均匀性。
同时，应注意避免混凝土表面出现龟裂、开裂等问题。
（2）混凝土养护：混凝土浇筑后，应立即进行养护。
在进行混凝土蒸汽养护时，应注意以下几点：①控制养护温度和湿度：在进行混凝土蒸汽养护时，应根据混凝土的需要，控制养护温度和湿度。
一般来说，养护温度应控制在50℃左右，养护湿度应控制在90%以上。
②养护时间：混凝土蒸汽养护的时间应根据混凝土的配合比和施工工艺来确定。
一般来说，养护时间应在5~7天左右。

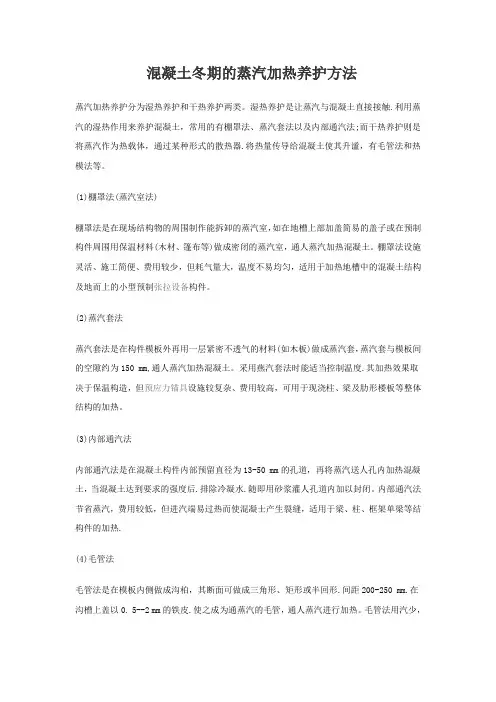

混凝土冬期的蒸汽加热养护方法蒸汽加热养护分为湿热养护和干热养护两类。
湿热养护是让蒸汽与混凝土直接接触.利用蒸汽的湿热作用来养护混凝土，常用的有棚罩法、蒸汽套法以及内部通汽法;而干热养护则是将蒸汽作为热载体，通过某种形式的散热器.将热量传导给混凝土使其升谧，有毛管法和热模法等。
(1)棚罩法(蒸汽室法)棚罩法是在现场结构物的周围制作能拆卸的蒸汽室，如在地槽上部加盖简易的盖子或在预制构件周围用保温材料(木材、篷布等)做成密闭的蒸汽室，通人蒸汽加热混凝土。
棚罩法设施灵活、施工简便、费用较少，但耗气量大，温度不易均匀，适用于加热地槽中的混凝土结构及地而上的小型预制张拉设备构件。
(2)蒸汽套法蒸汽套法是在构件模板外再用一层紧密不透气的材料(如木板)做成蒸汽套，蒸汽套与模板间的空隙约为150 mm,通人蒸汽加热混凝土。
采用燕汽套法时能适当控制温度.其加热效果取决于保温构造，但预应力锚具设施较复杂、费用较高，可用于现浇柱、梁及肋形楼板等整体结构的加热。
(3)内部通汽法内部通汽法是在混凝土构件内部预留直径为13-50 mm的孔道，再将蒸汽送人孔内加热混凝土，当混凝土达到要求的强度后.排除冷凝水.随即用砂浆灌人孔道内加以封闭。
内部通汽法节省蒸汽，费用较低，但进汽端易过热而使混凝士产生裂缝，适用于梁、柱、框架单梁等结构件的加热.(4)毛管法毛管法是在模板内侧做成沟柏，其断面可做成三角形、矩形或半回形.间距200-250 mm.在沟槽上盖以0. 5--2 mm的铁皮.使之成为通蒸汽的毛管，通人蒸汽进行加热。
毛管法用汽少，但仅适用于以木模浇筑的结构，对于柱、墙等垂直锚具构件加热效果好，而对于平放的构件不易加热均匀。
(5)热模法热模法是在模板外侧配置蒸汽杆 f管内通蒸汽加热模板，向混凝土进行间接加热。
为了减少热量损失，模板外面再设一层保温层。
热模法加热均匀、耗用蒸汽少、温度易控制、养护时间短，但设备费用高.适用于墙、柱及框架结构的养护。

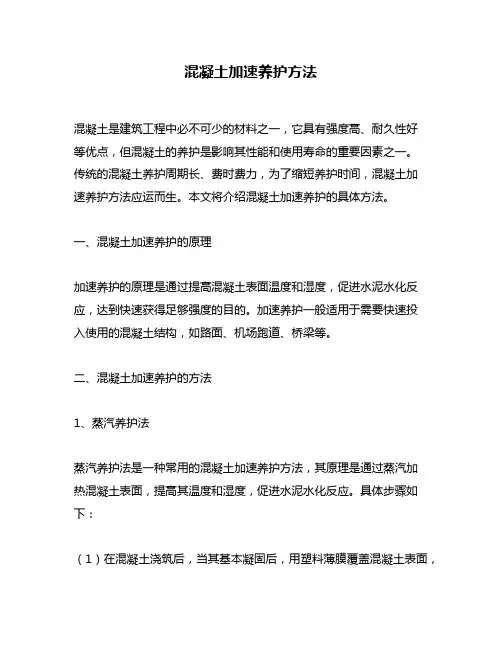

混凝土加速养护方法混凝土是建筑工程中必不可少的材料之一，它具有强度高、耐久性好等优点，但混凝土的养护是影响其性能和使用寿命的重要因素之一。
传统的混凝土养护周期长、费时费力，为了缩短养护时间，混凝土加速养护方法应运而生。
本文将介绍混凝土加速养护的具体方法。
一、混凝土加速养护的原理加速养护的原理是通过提高混凝土表面温度和湿度，促进水泥水化反应，达到快速获得足够强度的目的。
加速养护一般适用于需要快速投入使用的混凝土结构，如路面、机场跑道、桥梁等。
二、混凝土加速养护的方法1、蒸汽养护法蒸汽养护法是一种常用的混凝土加速养护方法，其原理是通过蒸汽加热混凝土表面，提高其温度和湿度，促进水泥水化反应。
具体步骤如下：（1）在混凝土浇筑后，当其基本凝固后，用塑料薄膜覆盖混凝土表面，使其成为一个密封的空间。
（2）在塑料薄膜的一侧加装蒸汽发生器，将蒸汽通过管道送到塑料薄膜下方，使混凝土表面温度升高。
（3）蒸汽养护时间一般为3~7天，具体时间根据混凝土强度和养护环境而定。
2、加热养护法加热养护法是通过加热混凝土表面，提高其温度和湿度，促进水泥水化反应。
具体步骤如下：（1）在混凝土浇筑后，当其基本凝固后，用塑料薄膜覆盖混凝土表面，使其成为一个密封的空间。
（2）在塑料薄膜的一侧加装加热器，将加热器通过管道送到塑料薄膜下方，使混凝土表面温度升高。
（3）加热养护时间一般为3~7天，具体时间根据混凝土强度和养护环境而定。
3、化学养护法化学养护法是通过加入化学成分，促进水泥水化反应，提高混凝土早期强度。
具体方法如下：（1）在混凝土浇筑前，将化学养护剂加入混凝土中。
（2）混凝土浇筑后，用塑料薄膜覆盖混凝土表面，使其成为一个密封的空间。
（3）化学养护时间一般为3~7天，具体时间根据混凝土强度和养护环境而定。
4、电加热养护法电加热养护法是通过电加热混凝土表面，提高其温度和湿度，促进水泥水化反应。
具体步骤如下：（1）在混凝土浇筑后，当其基本凝固后，用塑料薄膜覆盖混凝土表面，使其成为一个密封的空间。

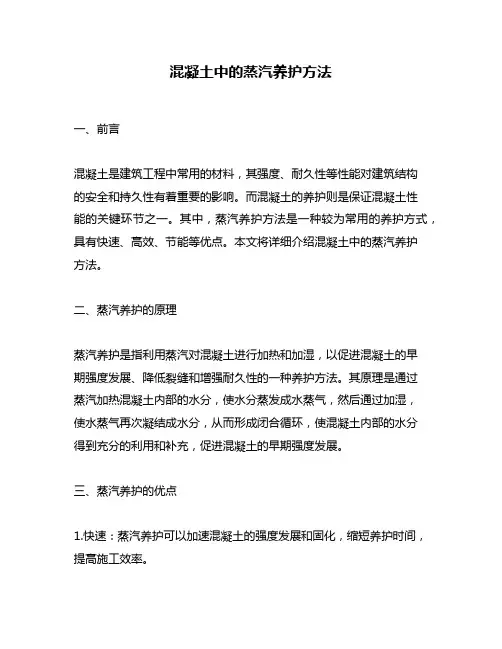

混凝土中的蒸汽养护方法一、前言混凝土是建筑工程中常用的材料，其强度、耐久性等性能对建筑结构的安全和持久性有着重要的影响。
而混凝土的养护则是保证混凝土性能的关键环节之一。
其中，蒸汽养护方法是一种较为常用的养护方式，具有快速、高效、节能等优点。
本文将详细介绍混凝土中的蒸汽养护方法。
二、蒸汽养护的原理蒸汽养护是指利用蒸汽对混凝土进行加热和加湿，以促进混凝土的早期强度发展、降低裂缝和增强耐久性的一种养护方法。
其原理是通过蒸汽加热混凝土内部的水分，使水分蒸发成水蒸气，然后通过加湿，使水蒸气再次凝结成水分，从而形成闭合循环，使混凝土内部的水分得到充分的利用和补充，促进混凝土的早期强度发展。
三、蒸汽养护的优点1.快速：蒸汽养护可以加速混凝土的强度发展和固化，缩短养护时间，提高施工效率。
2.高效：蒸汽养护可以使混凝土内部的水分得到充分的利用和补充，提高混凝土的强度和耐久性。
3.节能：蒸汽养护可以利用混凝土内部的水分和外界环境的水分，无需额外的能源投入，节约能源成本。
4.适用性广：蒸汽养护可以适用于各种类型的混凝土，包括普通混凝土、高强混凝土、自密实混凝土等。
四、蒸汽养护的步骤1.材料准备在进行蒸汽养护前，需要准备好以下材料：（1）蒸汽加湿设备：包括蒸汽加热器、加湿器等。
（2）蒸汽管道和附件：包括蒸汽管道、阀门、压力表、温度计等。
（3）混凝土表面保护材料：包括塑料薄膜、湿棉被等。
2.混凝土表面处理在进行蒸汽养护前，需要对混凝土表面进行处理，以确保混凝土表面干燥、清洁、平整。
具体步骤如下：（1）清理杂物：清除混凝土表面的杂物、灰尘、碎石等。
（2）修整表面：修整混凝土表面，使其平整、光滑。
（3）保护表面：在混凝土表面铺设塑料薄膜或湿棉被等保护材料，以防止混凝土表面过于干燥。
3.蒸汽加湿在混凝土表面处理完毕后，可进行蒸汽加湿。
具体步骤如下：（1）连接蒸汽管道：将蒸汽管道连接至蒸汽加热器和加湿器。
（2）调节压力和温度：调节蒸汽加热器和加湿器的压力和温度，使其达到适宜的蒸汽加湿条件。

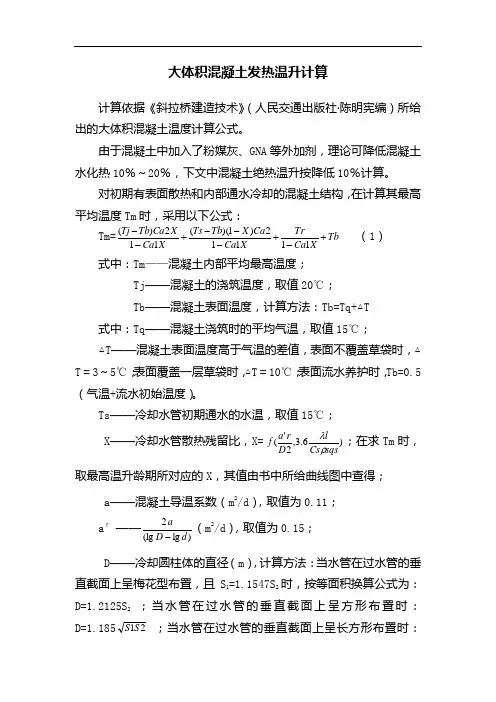

大体积混凝土发热温升计算计算依据《斜拉桥建造技术》（人民交通出版社·陈明宪编）所给出的大体积混凝土温度计算公式。
由于混凝土中加入了粉媒灰、GNA 等外加剂，理论可降低混凝土水化热10％～20％，下文中混凝土绝热温升按降低10％计算。
对初期有表面散热和内部通水冷却的混凝土结构，在计算其最高平均温度Tm 时，采用以下公式：Tm=Tb XCa TrX Ca Ca X Tb Ts X Ca X Ca Tb Tj +-+---+--11112)1)((112)( （1）式中：Tm ——混凝土内部平均最高温度； Tj ——混凝土的浇筑温度，取值20℃； Tb ——混凝土表面温度，计算方法：Tb=Tq+△T 式中：Tq ——混凝土浇筑时的平均气温，取值15℃； △T ——混凝土表面温度高于气温的差值，表面不覆盖草袋时，△T ＝3～5℃；表面覆盖一层草袋时，△T ＝10℃；表面流水养护时，Tb=0.5（气温+流水初始温度）。
Ts ——冷却水管初期通水的水温，取值15℃； X ——冷却水管散热残留比，X=)6.3,2'(sqsCs lD r a f ρλ；在求Tm 时，取最高温升龄期所对应的X ，其值由书中所给曲线图中查得；a ——混凝土导温系数（m 2/d ），取值为0.11； a ′——)lg (lg 2d D a-（m 2/d ），取值为0.15；D ——冷却圆柱体的直径（m ），计算方法：当水管在过水管的垂直截面上呈梅花型布置，且S 1=1.1547S 2时，按等面积换算公式为：D=1.2125S 2 ；当水管在过水管的垂直截面上呈方形布置时：D=1.18521S S ；当水管在过水管的垂直截面上呈长方形布置时：D=1.2121S S 。
式中：S1——水管的水平间距（m ）； S2——水管的垂直间距（m ）； 本工程中计算得：D=1.39m 。
d ——冷却水管的直径（m ）； R ——龄期；λ——混凝土的导热系数（W/m.k ），取值为2.33； Cs ——水的比热（kj/kg.k ），取值为4.2； qs ——冷却水的流量（m 3/h ），计算得1.08； ρs ——水的密度；l ——每根连续的冷却管的长度（m ），取值为22m ； Ca1——底部不绝缘，上层混凝土接受下层混凝土传热并向表面散热的残留比；在求Tm 时，取最高温升龄期所对应的Ca1，其值由书中所给曲线图中查得；h ——混凝土的浇筑厚度，h ＝6m ；Ca2——底部不绝缘，上层混凝土向下层混凝土传热及表面散热的残留比；在求Tm 时，取最高温升龄期所对应的Ca2，其值由书中所给曲线图中查得；Tr ——通过表面及冷却管散热之后的水化热温升；计算方法： Tr=∑+-+---ri r X i r Ca r Th r Th )]5.01()5.0(2))1()([式中：Th ——混凝土的最终绝热温升，Th=ρC WQ，计算得52.6； Th(r)——在龄期r 时混凝土的绝热温升，Th(r)＝Th(1-e -mr ),其中m ＝0.25（1/d ）；在求Tm 时，取最大的Tr ；)5.0(2+-i r Ca ——龄期为5.0+-i r 时的Ca2值；其值由书中所给曲线图中查得；)5.01(+-r X ——龄期为5.0+-i r 时的X 值。
快速加热商品混凝土的方法商品混凝土是一种非常重要的建筑材料。
在建筑工程中，他被广泛的用于板块、柱子、基础、墙体等结构。
在使用的过程中，有时候需要对商品混凝土进行快速加热，以满足施工需要。
下面我们就一起了解一下商品混凝土的快速加热方法。
1.蒸汽加热法：这种方法的过程非常简单，需要用蒸汽热源将混凝土加热。
这里有一个叫做蒸汽箱的设备，里面可以存放一定数量的混凝土。
它工作在比硬化条件稍低的高温状态下，通常是 55˚С到 95 ˚C。
利用蒸汽箱，可以将混凝土加热到消除短期潜在损害所需的最低温度要求，从而满足混凝土准确的硬化条件。
2.蒸汽和热空气混合加热法：此方法是利用蒸汽和热空气混合，经过喷淋方式加热混凝土。
喷淋混凝土的温度介于 100 ℃至 150 ℃之间。
处理过的混凝土应有 2-3 天的干燥期。
这种方法相对于蒸汽法更加高效，故广泛适用。
3. 快速加热法：这种方法是基于混凝土吸收热量的原理，从而能够达到快速升温的效果。
混凝土片或块被放置在特定的加热装置上，通过脉冲燃气加热来将混凝土平均加热至 <60°C ，然后应强迫加热使其超过60°C并维持这个温度1-3小时。
在这个基础上，混凝土被快速冷却至常温。
4.微波辐射法：这种方法是将微波输送到混凝土中，从而诱导内部发热、快速加热混凝土的表面和中心。
这种方法是非常新型且独特的，可用于快速加热混凝土，但是需要特殊设备的支持。
总结起来，各种混凝土的快速加热方法都有其各自的优缺点。
因此，选择合适的快速加热方法需要综合考虑混凝土的规格、加热条件、加热时间，以及施工期限等多方面因素。
蒸汽套法加热养护阶段时间计算书工程信息：工程名称：某工程；方案编制人：张三；编制日期：2021/4/1。
施工单位：某施工单位；结构类型：框架；计算依据：依据《建筑施工计算手册》编制。
一、蒸汽套法蒸汽套法是在混凝土模板外再设一层紧密不透气的外套，其间通过蒸汽来加热混凝土，下部蒸汽套在浇筑混凝土前装设，上部蒸汽套随浇随设。
本法适用于平面结构，如梁、楼板的加热。
二、混凝土升温养护时间1、计算公式2、计算参数(1) 混凝土养护初始温度T0= 15.00℃(2) 混凝土恒温养护温度T = 40.00℃(3) 混凝土升温速度v = 8.00℃/h(4) 混凝土升温养护时间t1 = 3.13h3、计算结果混凝土升温养护时间t1 = 3.13h三、混凝土的恒温养护时间1、计算公式2、计算参数(1) 混凝土升温养护时间t1 = 3.13h(2) 混凝土达到要求强度的时间t0 = 216h(3) 升温当量时间系数m1 = 1.45(4) 恒温当量时间系数m2 = 2.3(5) 混凝土恒温养护时间t2 = 91.94h3、计算结果混凝土恒温养护时间 = 91.94h四、混凝土总加热养护时间1、计算公式2、计算参数(1) 混凝土升温养护时间t1 = 3.13h(2) 混凝土恒温养护时间t2 = 91.94h(3) 混凝土总加热养护时间t = 95.07h3、计算结果混凝土总加热养护时间t = 95.07h***以下内容为文档分享时的编辑识别文字,不是本文档的正式内容,删除即可!!!!!!!***80后技术员是一名地道的80后工程技术工作人员,真诚的希望同为工程人的你和技术员一起交流/学习工程技术知识,如有需要你可以通过头条,抖音,快手搜索<80后技术员>找到我,并给我留言!。
混凝土工程蒸汽加热法方案1．工艺特点混凝土工程的蒸汽加热分为两种情况，一种是让蒸汽与混凝土直接接触，利用蒸汽的湿热作用来养护混凝土。
另一种是将蒸汽作为热载体，通过某种形式的散热器，将热量传导给混凝土使混凝土升温。
前者有蒸汽室和蒸汽套法以及内部通汽法，而毛管法和热模法则属于后者。
蒸汽养护法的主要优点是：蒸汽含热量高，湿度大，成本较低。
缺点是：温度、湿度难以保持均匀稳定，热能利用率低，现场管道多，容易发生冷凝和冰冻。
2．作用机理利用蒸汽的湿热作用来养护混凝土时，由于蒸汽温度高于混凝土温度，蒸汽压高于混凝土内气压，所以蒸汽就要在混凝土表面发生凝结，依靠凝结放热来将蒸汽热传导给混凝土。
从锅炉出来的湿饱和蒸汽进入蒸汽室后，要和空气相混合变成蒸汽空气混合物，其主要参数见表22-47。
蒸汽空气混合物在1个大气压并饱和状态下的若干参数表22-47养护混凝土的蒸汽需用量按下式计算：)1(α+=i Q W （22-32）式中 W ——耗汽量（kg ）；Q ——耗热量、包括混凝土、模板和保温材料升温所需热量以及通过围护层散失的热量（kJ ）：i ——蒸汽发热量，取2500kJ/kg ；α——损失系数，取0.2～0.3。
3．基本要求（1）由于矿渣硅酸盐水泥对蒸汽养护的适应性较好，养护后的最终强度损失小。
因此，当用蒸汽直接加热混凝土时，宜优先选用矿渣硅酸盐水泥。
（2）引气型的减水剂或引气剂掺入混凝土后，在蒸汽作用下，会增加含气量，推迟凝结时间，降低强度，因此不宜用于蒸汽养护。
（3）基土为不得受水浸的土，不宜采用蒸汽加热。
（4）用于蒸汽加热的低压湿饱和蒸汽，要求相对湿度100%，温度95℃，压力0.05～0.07MPa 。
当使用高压蒸汽时，应通过减压阀或过水装置方可使用。
（5）蒸汽养护的混凝土，采用普通硅酸盐水泥时最高养护温度不应，超过80℃，采用矿渣硅酸盐水泥时可提高到85℃。
但采用内部通汽法时，最高加热温度不应超过60℃。
混凝土的加热养护阿卜杜库杜斯摘要:混凝土电气加热蓄热升温、恒温、降温三个养护过程温度变化规律可用吴震东方程精确地描述，从而使混凝土在电极加热法有一套精确的热工计算公式。
关键词:混凝土；电极加热法；冬季施工引言随着西部开发大战略的实施, 青藏铁路, 西气东送, 交通路网等一批举世瞩目的大工程，大项目拉开了西部大开发的序幕，而混凝土工程是这些基础建设项目的主导工程。
我国西北地区虽然气温寒冷, 冬期施工长达5- 6 个月之久，但电力资源十分丰富，若混凝土冬期施工采用电气加热辅以蓄热保温方法, 既可避免环境污染又可加快建设速度，保持整个冬期连续施工。
1 混凝土的养护混凝土的养护,是指在浇注成型完成后，在混凝土坯体周围维持适当的环境条件，以保证水泥能够完全水化，并形成密实、耐久的硬化水泥浆体。
混凝土的养护要同时控制湿度和温度，以保证水泥能够在最佳条件下进行水化反应、并且持续不断.在养护开始初期，不应将混凝土放置在过渡干燥环境中，因为氢氧化钙可随着孔隙水分的蒸发, 沉积在毛细孔的入口处,会阻塞养护过程中外界水分的持续进入。
如果在两次加湿之间混凝土遭受到过渡干燥，将会减少定期加湿所带来的益处。
养护不足会降低混凝土的质量, 特别是其表层30mm～40mm 厚、起保护钢筋免遭锈蚀的混凝土保护层的质量。
保持混凝土表面处于潮湿环境，则可降低混凝土的渗透性、改善混凝土性能———例如提高抗磨损、抗碳化和抗氯离子侵入的性能。
NZS 3101 标准中对养护级别的要求，则取决于混凝土类型和使用时所处环境条件（见表1).提高养护级别的基本原理与制品使用所处环境的严酷程度的关系如下：▲提高制品所处环境的严酷程度,会增加混凝土耐久性恶化的风险，因此需要采用更加有效的养护方法，来保证其耐久性能.▲辅助胶凝材料磨细矿粉的水化速度，通常比波特兰水泥熟料的水化速度缓慢，这就需要延长养护时间，以发挥这种材料对制品耐久性的所有好处.▲对于水灰比低于0。
混凝土蒸汽加热法计算 WEIHUA system office room 【WEIHUA 16H-WEIHUA WEIHUA8Q8-混凝土蒸汽加热法计算15.5.1蒸汽养护参数计算蒸汽养护一般分预养、升温、恒温及降温四个阶段。
预养是为使构件具有一定的初始强度，以防升温时产生裂缝。
升温的速度与预养时间、混凝土的干硬度及模板情况有关，见表15-1。
此外还与构件的表面系数有关，表面系数≥6m-1时，升温速度不得超过15℃/h；表面系数﹤6m-1时，升温速度不得超过10℃/h。
蒸养时升温速度也可随混凝土初始强度的提高而增加，因此也可以采用变速（渐快）升温和分段（递增）升温。
表15-1升温速度极限值参考表（℃/h）恒温温度及恒温时间的确定，主要取决于水泥品种、水灰比及对脱模的强度要求，参见表15-2。
1.升温时间计算升温时间可由下式计算：110 1V tt T -=（15-15）式中 T1——升温时间（h）；t0——恒温温度（℃）；t1——车间温度（℃）；V1——升温速度（℃/h）。
表15-2 恒温时间参考表注：1.当采用普通硅酸盐水泥时，养护温度不宜超过80℃。
2.当采用矿渣硅酸盐水泥时，养护温度可提高到85℃～95℃。
2.降温时间计算降温时间可由下式计算：220 2V tt T -=（15-16）式中 T2——升温时间（h）；t0——恒温温度（℃）；t2——出坑允许最高温度（℃）；V2——坑内降温速度（℃/h），表面系数≥6m-1，取V2≤10℃/h；表面系数≤6m-1，取V2≥5℃/h。
3.出坑允许最高温度计算出坑允许最高温度t1（℃），一般可按下式计算：（15-=+tt∆t1217）式中 t2——车间内温度（℃）；t∆——构件与车间的允许最大温度（℃）。
对采用密封养护的构件，取t∆＝40℃；对一般带模养护构件，取t∆＝30℃；对脱模养护构件，取t∆＝20℃；对厚大构件或薄壁构件，t∆取值壁以上值再低5～10℃。
4．养护制度的确定蒸汽养护制度一般用简式表达，成为蒸汽养护制度表达式。
如预养3h，恒温5h（恒温温度95℃），降温2h，则蒸汽养护制度表达式为：3+3+5（95℃）+2【例15-9】混凝土构件采用硅酸盐水泥配置，水灰比为，干硬度40S，经预养h后带模进行蒸养，出坑强度要求达到设计强度的70％，已知坑内的降温速度为15℃/h，车间温度20℃，试拟定蒸汽制度的试验方案。
【解】 （1）确定升温速度：查表15-1升温速度V 1为20℃/h ；（2）确定恒温温度及恒温时间：查表15-2，取恒温温度T 0=80℃,恒温时间为7h ；（3）确定升温时间（T 1）：按式（15-15）得：h h V t t T 32020801101=-=-=（4）确定降温时间（T 2）：构件与车间的允许最大温度差Δt 取30℃，则出坑允许最高温度C C C t t t ︒=︒+︒=∆+=50302012，由式（15-16）得：h h V t t T 21550802202=-=-=于是可得到一个蒸养制度方案，即： ()()h C 280733+︒++为在试验中进行比较，再拟定两个方案。
一般是在原方案的基础上只改变恒温时间，如果恒温温度为80℃，应增减恒温时间2h ，如恒温温度为95℃，则增减恒温时间1h 。
本例所拟定的另外两个蒸养制度方案是：()()h C 280533+︒++ ()()h C 280933+︒++按上述三个方案进行比较试验，选取最佳方案，如果三个方案均还不理想，则可对恒温温度在5℃范围内调整，此时用补插法查表15-2。
如果调整后还不理想，则应在调整混凝土的配合比后重新试验。
15.5.2蒸汽热模法计算蒸汽热模法系使用特制空腔式钢模板，将蒸汽通入模板的空腔中，将模板加热后，再由模板将热量传给混凝土，以达到加热混凝土的目的。
空腔式模板系用L50×5角钢作骨架，在紧贴混凝土的一面满焊3mm 厚钢模板，另一面满焊1.5mm 厚钢板,在中间的角钢肋上钻Φ10mm 孔连通,使在模板内部形成一个不透气的空腔,送汽时汽和回水均通过这个空腔.在模板外面嵌以厚度为50mm 的聚苯乙烯板作为保温层，并用薄铁皮围护，使用时将模板组合成型。
采用蒸汽热模法时，每立方米混凝土的耗气量约为300～400kg 。
蒸汽热模法计算包括：蒸汽耗用量计算和煤耗用量计算等。
1、 蒸汽耗用量计算 （1） 加热混凝土所需热量()01T T cV Q h -=ρ （15-18）式中 Q 1——加热混凝土所需热量（KJ ）；ρ——混凝土表观密度，取2400kg/m 3；c ——混凝土比热容，取kg ·K ；V ——混凝土体积（m 3）； T h ——混凝土恒温温度（℃）；T 0——混凝土浇筑完毕时的温度（℃）。
（2）加热模板和保温层所需热量））ααT (T (22112-+-=h h T c G T c G Q （15-19）式中 Q 2——加热模板和保温层所需热量（kJ ）； G 1 、G 2——分别为模板、保温层的重量（kg ）;c 1、c 2——模板、保温层的比热容（kJ/kg?K ）; T a ——环境温度； 其它符号意义相同。
（3）在周围环境中散失的热量6.3T AKT 6.3T AKT 213）（）（ααωω-+-=h p T T Q (15-20)式中 Q 3——在周围环境中散失的热量（KJ ）； A ——散热面积（m 2）;K ——维护层的传热系数（W/m 2?K ）按上篇式（15-20）计算； ω——透风系数按上篇表15-14取用； T p ——混凝土平均温度（℃）； T 1——升温阶段所经历的时间（h ）； T 2——恒温阶段所经历的时间（h ）。
（4）蒸汽充满自由空间的耗热量Q 4＝1256V s （15-21）式中 Q 4——蒸汽充满自由空间的耗热量（KJ ）；1256——每立方米蒸汽的热容量（KJ/m 3）; V s ——自由空间体积（m 3）. （5）蒸汽用量 2500Q Q Q Q G 4321β）（+++=z （15-22）式中 G Z ——蒸汽用量（kg ）; β——损失系数，取～； 2500——蒸汽含热量（kJ/kg ）。
2.煤耗用量计算煤耗用量根据蒸汽用量按下式计算： R214321m Q Q Q Q G ηηβ）（+++= （15-23）式中 G m ——耗热量（kg ）; η1——管道效率系数，取； η2——锅炉效率系数，取； R ——煤发热量，取2500kJ/kg ；其他符号意义同前。
【例15-10】 商住楼混凝土柱，截面尺寸为0.6m ×0.8m ，高5.5m ，采用空腔钢模板通蒸汽加热，钢模板重800kg ，聚苯乙烯板重23kg ，环境气温T a =-10℃,混凝土浇注完毕时的温度T 0＝15℃，升温时间T 1＝8h ，达到T h =75℃，保持恒温T 2＝20h,试求蒸汽需求量和耗热量。
【解】 加热混凝土所需热量由式（15-18）得：））ααT (T (22111-+-=h h T c G T c G Q()15755.58.06.012400-⨯⨯⨯⨯= kJ380160= kJ加热模板和保温层所需热量由式（15-19）得：））ααT (T (22112-+-=h h T c G T c G Q()()107547.123107548.0800+⨯⨯++⨯⨯=kJ kJ35514= kJK m W K m W K ⋅=⋅++=2223.2114.017.005.004.01C C T T T h p ︒=︒+=+=452157520 ()224.155.528.06.0m m A =⨯⨯+=在环境中散失的热量由式（15-20）得：()()6.326.313a h a p T T AKT T T AKT Q -+-=ωω()()kJ kJ 6.310753.12023.24.156.310453.1823.24.15⨯+⨯⨯⨯+⨯+⨯⨯⨯=kJ 343942=蒸汽充满自由空间的耗热量由式（15-21）得：kJ kJ V Q s 96777.0125612564=⨯==蒸汽需要量由式（15-22）得：()25004321βQ Q Q Q G z +++=()kg 25005.196734394235514380160⨯+++=kg 456=耗煤量由式（15-23）得：()RQ Q Q Q G m 214321ηηβ+++=()kg 25006.08.05.196734394235514380160⨯⨯⨯+++=kg 95=故知需耗蒸汽456kg 、耗煤95kg 。
15.5.3 蒸汽套法计算蒸汽套法是在混凝土模板外再设一层紧密不透气得外套，其间通入蒸汽来加热混凝土，下部蒸汽套在浇筑混凝土前装设，上部蒸汽套随浇随设。
在下部蒸汽套内设通气主管，主管上每隔～3.0m 设一根直径19mm 喷汽段管，或在汽管上每隔1.5m 开一直径3～6mm 的喷汽孔。
管道保持一定坡度，以便冷凝水的排出。
蒸汽通过在混凝土板上留设的50mm ×50mm （间距1.5m ）或100mm ×100mm （10～15m 2设一个）送汽孔进入上层汽套，加热温度一般能保持在30～40℃，耗汽量一般为600～1200kg/m 3。
加热整体浇筑的结构时，其温度升降速度不得超过表15-8中的数据。
本法适用于平面结构，如梁、楼板的加热。
蒸汽套法计算包括：加热时间计算和所需热量计算两部分。
1.加热时间计算（1）混凝土的升温时间t 1vT T t 01-=（15-24）式中 T ——混凝土的恒温温度（℃）： T 0——混凝土的初温（℃）； V ——混凝土升温速度（℃/h ）。
（2）混凝土的恒温加热时间t 221102m m t t t -=（15-25）式中 t 0——混凝土在+20℃养护条件下达到要求强度的时间，可由表15-3查得；m 1、m 2——分别为温度在2T T +和T 的当量系数，可由上篇表15-8查出；其他符号意义同前。
蒸汽养护的混凝土强度增加百分率见表15-4。
表15-3 自然养护不同温度与龄期的混凝土强度增长百分率（％）表15-4 蒸汽养护的混凝土强度增长百分率（%）（3）混凝土的总加热时间t21t t t += (15-26)2.所需热量计算（1）混凝土及蒸汽套的吸热量Q1（KJ ）()a B A O T T V c V T T Q -++-=∑ρφ256.1)(25101 （15-27）式中 2510——混凝土比热容和密度的乘积（KJ ∕m 3·K ）；v A ——空气层体积（m 3）； v B ——保温层体积（m 3）；ρc ——保温材料比热容和密度的乘积（KJ ∕m 3·K ）；φ——温度系数，采用一种保温材料为，采用二种以上保温材料为；——空气的容积比热（KJ ∕m 3·K ）；Ta ——室外气温（℃）；其他符号意义同前。
