变电站二次回路及继电保护调试技术措施分析 张丽丽

变电站继电保护二次回路设计存在的问题及解决措施摘要：随着社会的不断发展和进步，电力发展出来并渐渐成为人们生活的必要物质。

所以为了保护人们日常生活的顺利，进行继电保护十分关键，继电保护，能提高整个电力系统运转效果，保证其安全运转，并且起到二次检修电路的作用持续提高保护力度。

但继电保护还存在着一些问题。

下面将对继电保护二次回路存在的问题进行调查和分析，并提出解决方法。

关键词：变电站；二次回路；问题；策略一、继电保护二次回路的作用我国现阶段进行电力系统检查时，还沿用以前的传统方式进行检查，没能很好的利用科技，技术落后，使维修人员不能直接找到问题的根源，导致电力系统常发生故障。

如果电力系统运转存在故障，严重影响到人们，甚至整个城市的运行。

所以，继电保护二次回路的作用在维护电力系统的运转中十分重要。

继电保护二次回路在电力系统中的作用，包括如下：二、继电保护二次回路设计和其他方面存在的问题2.1设计不规范继电保护二次回路系统在进行设计时，并没有结合实际情况进行考虑，因此，导致继电保护二次回路设计设计不够规范。

由于在进行图纸的设计时就没有进行实际的考核来设计图纸，并在图纸进行审核的时候，不能够仔细地进行审核，因此不能在施工，前期就找出问题的存在，最后导致交易系统故障的发生。

2.2电磁干扰引起的故障电力系统装置工作时，经常会出现由于直流电流的开断导致继电保护电磁干扰的问题产生。

这个问题主要存在于在进行直流电流的开端过程中。

由于回路中的线圈产生的电压是由直流控制的，所以在进行直流电流的开断时，会导致相近设备产生电磁干扰，从而影响回路的正常工作，引起故障。

2.3直流回路接地造成的故障当发生直流回路接地时，经常会导致保护的误动故障，以及电源的短路等故障。

产生这一部长的主要原因是由于回路接线的问题，或者工作人员在进行施工时，不能正确地使用万用表，可能是由于装在室外的电子设备在阴雨天气受潮等等。

为了降低这一故障的发生，不仅要保证工作人员在进行施工时正确使用相关仪器，还要对室外的电子设备进行防潮处理，并在进行回路的二次接线后，测量正极和负极的电压，防止将线接错的现象发生。

变电站的二次回路及继电保护调试分析摘要：继电保护二次回路是变电站的一个重要组成，主要由继电保护装置和相关的二次回路构成的一个统一的整体，它对整个电力系统的运行状态起着决定性的作用。

继电保护中二次回路常常会因调试不当或安装错误引起故障，一旦发生故障就会使继电保护装置的使用性能大大降低，对电力系统的正常运行造成极大影响。

本文就变电站继电保护二次回路的调试工作进行分析。

关键词：变电站；继电保护；二次回路；调试1变电站的二次回路调试1.1准备工作首先，在对变电站二次回路进行调试前必须要详细了解其系统设备，熟练掌握综合自动化装置的安装方法，如何控制其保护屏、直流屏、电度表屏等；熟练掌握一次主接线；认真检查其运行状态、各系统间的位置是否正确。

其次，检查二次设备的外部情况，查看其接线是否完整，内部元件是否完好，外部有无损坏。

查看各屏之间的电源连接是否符合要求，设置好装置的地址，这样就可以明确判断整个装置的反应情况。

最后，在确保调试设备的通讯线正常连接的情况下，查看系统装置中的数据信息。

1.2电缆连接调试电缆的连接调试主要包括以下几个方面：①对开关控制回路的调试，包括对控制回路、断路器等位置的指示灯的检查，如果发现指示灯全亮或全熄，需要立即将直流电源关闭，认真寻找发生问题的原因。

②用常规的安装调试方式对信号控制回路进行调试，以智能终端箱为中心，终端箱中刀闸、开关、主变本体等控制信号正确性，为后期的联合调试提供便利。

③对于电缆其他信号回路的调试，包括事故跳闸信号、运行状态信号、事故预告信号等。

1.3开关量调试检查后台机刀闸、断路器的状态是否正确，如果与实际情况不吻合需要及时查看刀闸和断路器的触点连接情况，连接不正确时在合适的调度端对电缆中的接线进行更正。

1.4主变压器本体信号的检查主变压器测温电阻通常应有三根出线，以提高测温的精度，其中两根为补偿从主变压器到主控室电缆本身的电阻而共同接测温电阻另一端用，另一根接测温电阻一端。

变电站继电保护二次回路设计存在的问题及解决措施摘要：随着我国综合国力的迅速崛起，社会经济已经达到较高的水平并仍然保持着快速增长的势头，在人们享受着日新月异的物质生活的同时也对电力供应的稳定性、安全性提出了更高的要求。

尤其是在城镇地区，对于电的依赖性越来越强，电力供应一旦停止意味着将直接造成难以估量的经济损失。

因此，保证电力系统的安全稳定运行，提高其可靠性，就需要采取相应的保护措施。

而变电站继电保护二次回路既可以保证电力系统的稳定运行，还可满足人们对电力供应日益增长的需求。

因此，将继电保护二次回路的实际设计中存在的问题一一挖掘出来，并找到其可靠的解决方案具有十分重要的意义。

标签：变电站继电保护;问题;解决策略1导言电力系统的稳定运行需要继电保护的支持。

如果在实际情况中变电站继电保护的二次回路出现问题，势必会影响电网的其他设备。

轻则造成供电区域的大规模停电，重则可能导致电力系统直接瘫痪，为供电企业和人民带来无法挽回的重大损失。

因此，在现代化社会中，如果供电出现问题，对绝大多数行业的影响都十分巨大。

所以，供电企业应致力于研究供电的稳定性，从变电站继电保护二次回路入手，采取相应措施，将发生故障的几率控制在最低水平，為社会发展和人们的生活提供源源不断的电力资源。

2.变电站继电保护二次回路的优势2.1安全传统意义上的电力防护装置已经很难适应电力系统的快速发展，在反应速度、故障排查等方面都已无法满足实际需求，且在正常使用中极易出现故障，不仅使自身防护效果大打折扣，还会对电力系统造成不小影响。

然而，变电站继电保护二次回路则是充分利用了现阶段主流的自动控制技术，可实现电力系统的全盘监控，为管理者提供准确的实时信息，大幅提高了电力系统的安全性，为电力系统的稳定运营提供了有力保障。

2.2 经济与以往的电力防护装置相比，变电站继电保护二次回路系统配套的装置不仅具有更为小巧的体积，而且便于维护与操作，造价低廉，为供电企业节省了大量经济成本，为供电系统方面的研究预留了更多资金空间，从根本上实现了供电消耗的最小化和最经济，推动了我国供电行业的全面发展。

变电站继电保护二次回路的调试研究变电站继电保护二次回路的调试研究在变电站中，二次回路、自动装置、继电保护均是电力系统中不可或缺的重要组成部分，其不仅可保证电网系统运行的安全性和稳定性，更能有效避免电力系统在运行过程中发生事故。

本文就变电站继电保护、二次回路的相关调试内容进行分析，旨在促进调试工作的效率和质量得到提高。

【关键词】继电保护二次回路调试工作1 开展变电站继电保护二次回路调试工作的重要性分析在综合自动化变电站中，电力系统运行过程中所涉及到的设备调控、设备保护、数据收集、数据传送等均是依赖自动化系统来实现的。

在自动化变电站中，继电保护二次同路是不可或缺的重要组成部分。

相关二次同路和继电保护装置共同构成继电保护。

在整个电力系统的运行过程中，继电保护对其运行的稳定性和安全性起到决定性作用。

多个电器元件、继电器和将这些电器元件进行连接的电缆共同构成了二次同路。

二次同路在电力系统中的作用主要表现为对电网相关设备的运行过程进行调节、控制以及检测和保护。

2 继电保护二次回路的调试工作2.1 二次回路调试在对二次回路进行调试的工作中，相关调试工作人员必须全面了解并熟练掌握整个变电站中应用到的各种设备。

同时全面、系统地对二次设备的外观、各设备间通讯线、各屏电源接法进行仔细检查和调试。

相关调试准备工作完成后，按照以下几个步骤对二次回路进行调试：（1）对电缆连接状况进行调试。

对电力系统中的一次和二次系统电缆的连接情况进行全面、仔细地检查并实施调试操作。

具体调试内容主要包括以下几点：首先，对开关控制回路进行调试。

调试过程中需对断路器位置及控制回路指示灯的颜色进行仔细观察，检查其颜色是否存在问题。

如发现异常情况应立即将控制直流电源关掉，并及时对异常原因进行查找。

其次，对控制信号回路进行安装调试。

在经过前期的安装工作和调试工作，可将智能终端箱作为中心点，对相关刀闸、开关等对信号回路的控制状况、对智能终端的控制状况等进行调试。

电厂继电保护二次回路调试技术探讨电厂继电保护是电力系统中非常重要的一环，它的作用是在电网发生故障时及时切除故障区域，保护设备和人员的安全。

而电厂继电保护二次回路的调试则是确保该保护系统的正常运行的关键环节。

本文将探讨电厂继电保护二次回路调试技术的重要性、调试方法及常见问题和解决方案。

一、调试技术的重要性电厂继电保护二次回路的正确调试对于保证保护系统的可靠性和稳定性至关重要。

通过二次回路的调试，可以确保护设备的动作精确可靠，及时切除故障，防止电力系统发生进一步事故。

通过调试可以发现二次回路中存在的问题，并进行及时修复，提高保护系统的可用性和安全性。

二、调试方法1. 调试前的准备在进行二次回路调试之前，首先要做好充分的准备工作。

包括查阅相关的电路图和技术资料，了解二次回路的结构和原理；检查二次回路设备的接线和连接是否符合要求；确认二次回路的电压、电流和信号等参数是否正常；检查二次回路光纤通讯系统或者其他信号传输系统的连通性等。

2. 调试工具二次回路调试的工具主要包括万用表、信号发生器、示波器等。

在调试现场，要对这些工具进行仔细检查，确保它们的准确性和稳定性。

3. 调试步骤（1）检查电源和接线首先要检查二次回路的电源供电，确认供电是否正常，电压和电流是否符合要求。

然后检查二次回路的各个接线，确保接线牢固可靠。

（2）测量参数和信号使用万用表、示波器等工具对二次回路中的各个参数和信号进行测量，包括电压、电流、信号幅度等。

通过测量可以得到二次回路的运行状态，及时发现存在的问题。

（3）调试逻辑和动作对二次回路中的逻辑控制和保护动作进行测试，观察保护设备的动作是否准确可靠。

可以通过改变二次回路中的信号和参数，模拟不同的故障情况，检验保护装置的动作逻辑是否符合要求。

（4）故障排查和修复在调试过程中如果发现二次回路存在问题，需要及时进行故障排查和修复。

可以通过逐步分析和排查的方法，找出故障的原因，并进行修复或更换有问题的设备。

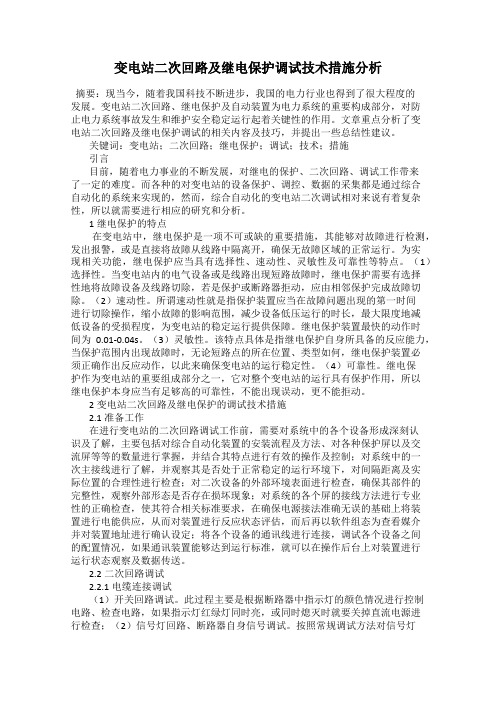

变电站二次回路及继电保护调试技术措施分析摘要：现当今，随着我国科技不断进步，我国的电力行业也得到了很大程度的发展。

变电站二次回路、继电保护及自动装置为电力系统的重要构成部分，对防止电力系统事故发生和维护安全稳定运行起着关键性的作用。

文章重点分析了变电站二次回路及继电保护调试的相关内容及技巧，并提出一些总结性建议。

关键词：变电站；二次回路；继电保护；调试；技术；措施引言目前，随着电力事业的不断发展，对继电的保护、二次回路、调试工作带来了一定的难度。

而各种的对变电站的设备保护、调控、数据的采集都是通过综合自动化的系统来实现的，然而，综合自动化的变电站二次调试相对来说有着复杂性，所以就需要进行相应的研究和分析。

1继电保护的特点在变电站中，继电保护是一项不可或缺的重要措施，其能够对故障进行检测，发出报警，或是直接将故障从线路中隔离开，确保无故障区域的正常运行。

为实现相关功能，继电保护应当具有选择性、速动性、灵敏性及可靠性等特点。

（1）选择性。

当变电站内的电气设备或是线路出现短路故障时，继电保护需要有选择性地将故障设备及线路切除，若是保护或断路器拒动，应由相邻保护完成故障切除。

（2）速动性。

所谓速动性就是指保护装置应当在故障问题出现的第一时间进行切除操作，缩小故障的影响范围，减少设备低压运行的时长，最大限度地减低设备的受损程度，为变电站的稳定运行提供保障。

继电保护装置最快的动作时间为0.01-0.04s。

（3）灵敏性。

该特点具体是指继电保护自身所具备的反应能力，当保护范围内出现故障时，无论短路点的所在位置、类型如何，继电保护装置必须正确作出反应动作，以此来确保变电站的运行稳定性。

（4）可靠性。

继电保护作为变电站的重要组成部分之一，它对整个变电站的运行具有保护作用，所以继电保护本身应当有足够高的可靠性，不能出现误动，更不能拒动。

2变电站二次回路及继电保护的调试技术措施2.1准备工作在进行变电站的二次回路调试工作前，需要对系统中的各个设备形成深刻认识及了解，主要包括对综合自动化装置的安装流程及方法、对各种保护屏以及交流屏等等的数量进行掌握，并结合其特点进行有效的操作及控制；对系统中的一次主接线进行了解，并观察其是否处于正常稳定的运行环境下，对间隔距离及实际位置的合理性进行检查；对二次设备的外部环境表面进行检查，确保其部件的完整性，观察外部形态是否存在损坏现象；对系统的各个屏的接线方法进行专业性的正确检查，使其符合相关标准要求，在确保电源接法准确无误的基础上将装置进行电能供应，从而对装置进行反应状态评估，而后再以软件组态为查看媒介并对装置地址进行确认设定；将各个设备的通讯线进行连接，调试各个设备之间的配置情况，如果通讯装置能够达到运行标准，就可以在操作后台上对装置进行运行状态观察及数据传送。

有关变电站二次回路及继电保护调试技巧分析摘要：电力系统的重要构成部分为自动装置、继电保护与变电站二次回路，在维护电力系统安全稳定运行和预防电力系统事故发生方面发挥着重要的作用。

本文针对变电站的继电保护调试与二次回路的有关内容及技巧进行了相关重点分析，并提出了一些建议。

关键词：二次回路；变电站；继电保护；调试技巧综合自动化系统[1]使当前现代综合自动化变电站的各种设备的调控与保护或者数据、数据的采集与传输[2]得以实现。

然而综合自动化变电站的二次调试的过程相对较为复杂，因此应对其进行深入研究，现将分析报告如下。

1、变电站二次回路的调试1.1准备阶段：（1）整个变电站系统的各种设备进行全面掌握，主要内容如保护屏、电度表屏、交流屏、直流屏等的数据，综合自动化装置的安装方式及主要功能的控制操作；（2）主接线掌握一次，检查各间隔实际位置与运行状态是否正常；（3）二次设备外观进行检查，如接线是否脱落、折断，屏内元件有无保持好及装置设备情况等；（4）各屏电源接法检查是否符合相关要求，为判断装置反应是否正确应在检查无误后逐一上电，然后查看、设置装置地址借助软件组态进行；（5）各设备之间的通讯线进行接连并调试，当各类装置的通讯均正常时，装置上送数据可在后台机上观察到。

1.2调试阶段1.2.1电缆连接调试，检查调试一次、二次系统电缆连接，内容主要有：（1）调试开关控制回路，主要对断路器位置指示灯颜色、控制回路进行检查，如发现断路器位置的控制指示灯熄灭或红绿灯全亮，应立即关闭控制直流的电源，并寻找原因；（2）按常规站的方法对控制信号回路进行安装调试，经过前期的二次回路调试与安装，中心为就地智能终端箱，使得刀闸、开关、主变体等控制信号回路能确保到智能终端控制与端子采集的正确性，扫清后期联调障碍；（3）其余事故跳闸信号、开关运行状态信号与事故预告信号组成信号回路。

1.2.2操动机和断路器本身信号的调试。

检查液压操动机构压力信号是否齐全，如报警与时间显示正确与否；检查弹簧操动机构未储能信号正确与否，在未储能之时，闭合接点用来对闭锁线路重合闸的装置位置，由于充电条件达到，装置面板在断路器合上之后便会有充电标志。

变电站二次回路及继电保护调试方式及其难度分析作者：童成新来源：《科学与财富》2017年第24期摘要：随着科学技术的发展，人们生活水平的提高，人们越来越加大对技术方面的研究，近年来，随着社会经济的快速发展，相关部门对变电站二次回路及继电保护调试方式及其难度分析有了进一步的调查，变电站二次回路、继电保障及其自动仪器为电力体系的重要组成部分，对减少电力体系事故和修理仪器的作用，安全平稳的运营起着至关重要的能力，接下来我们就对变电站二次回路及继电保护调试方式及其难度分析进行探讨研究，希望有关部门能够加大对这方面的重视，并且对提出的建议给予相应的采纳。

关键词：变电站；二次回路；用电的保障；备用设备的互投仪器根据相关部门调查显示，当代的综合自动化变电站可以在综合自动化体系的帮助下，完成数字数据量的输入和传输或者对设备的相关方面进行调试和维护，综合自动化变电站二次调试操作起来比较复杂，所以相关人员为了能够更好的对其运用变进行深入的分析，接下来我们就对其分析进行讨论。

一、变电站二次回路调试（一）准备阶段根据相关调查显示，全面熟悉和掌握变电站系统的设备是非常主要的，例如，（1）保护屏、直流屏、电度表屏等一系列的数量和相关操作。

（2）对于变电站二次回路来说要随时确保主线的运行情况以及工作状态都在正常上。

（3）要能够随时确保二次设备外观正常，例如：接线正常，屏内元件能够保证完好，能够保证他的工作运行状态。

（4）在准备时期要能够保证调试各设备之间的通讯线如果全部装置运行状态良好就可以在后台机上得到装置输送的各个信息。

（5）确保各屏电源接法正确无误，符合相关要求，并且能够逐一上电以保证他的装置的反应正常。

（二）二次回路调试阶段根据相关部门的调查显示，变电站的调试阶段包括很多，例如：一次和二次系统的电缆连接、系统校验和调试保护等系列的功能。

总而言之，保护调试总是和其他方面一起出现，接下来，我们就对变电站二次回路调试内容相关方面进行讨论。

有关变电站二次回路及继电保护调试技巧分析摘要：在自动化技术、通信技术、计算机和网络技术不断发展的同时，自动化系统将完全取代或者替换以往的变电站二次系统，而智能变电站将取代以往的变电站，并逐渐成为变电站日后发展趋势，从而使得电网运行更加高效、便捷。

对于继电保护的二次回路，在实际调试阶段，还是会碰到这样或者那样的问题，该文对变电站的二次回路及继电保护调试的内容就技巧进行了详细阐述及分析。

关键词：二次回路；继电保护；调试技巧1 引言继电保护系统是电力系统的重要组成部分之一，其中包含继电保护装置以及相关的二次回路。

继电保护系统的作用是为了确保电力系统的安全与稳定，同时排除电力系统中存在的问题，最终避免发生安全事故。

故此，继电保护系统对于电力系统有着极其重要的作用。

笔者在本次研究中尝试探讨变电站二次回路和继电保护调试技巧，希望可以从中得到借鉴。

2 继电保护二次回路的作用随着现代科技的发展和信息技术的普及，电力系统也步入了新的发展阶段。

与此同时，电力系统的安全性与可靠性要求也越来越高。

继电保护二次回路是电力系统的重要组成部分，起着保障电力线路以及设备安全的重要作用。

继电保护主要是为了研究电力系统故障以及危机系统安全运行情况，同时采取相应的反事故自动化措施。

具体来说，其中包括继电保护装置和相关二次回路，可以对电力系统的运行状态产生决定性影响。

二次回路的构成主要包括继电器、电器元件和相应的连接线路三部分，其功能主要是检测、控制电网设备运行状态，同时为电气检修人员提供运行状态指示，继而促进电气检修人员对电力系统的观察与故障判断工作的开展。

如果在调试继电保护二次回路时出现不当操作或者安装错误，就会导致继电保护装置性能下降，继而使电力系统无法安全运行。

故此，电力技术人员要做好对继电保护二次回路的调试工作，并且严格按照相关规定来进行操作，从而确保继电保护装置的安全、准确与可靠[1]。

3 变电站二次回路调试3.1 准备工作阶段首先，要对变电站系统所有设备进行了解，掌握综合自动化装置安装方式，了解保护屏、直流屏、电度表屏等数量、功能和控制方法；其次，要做好一次主接线运行状态以及间隔位置的检查工作，确保正常；再次，要做好二次设备外观检查工作，了解其接线是否折断或脱落，以及装置外观是否发生损坏等等；第四，要做好各屏电源接法的检查工作，确认没有问题后要对装置逐一上电，从而了解装置反应是否正确，此后还要通过软件组态查看和设置装置地址；最后，要做好设备之间通讯线的连接和调试工作，直到确保全部装置通讯正常运行后方可在后台机观察到装置上送数据。

有关变电站二次回路及继电保护调试技巧分析【摘要】变电站二次回路、继电保障及自动装置仪器为电力体系的重要组成成分，对减小电力体系事故和修理仪器的作用。

安全平稳的运营起着至关重要的能力。

文章主要的说明了变电站二次回路和继电保障测试的有关方面的知识以及操作能力，并给出了一些合理性的意见。

【关键词】变电站；二次回路；用电的保障；备用设备的互投仪器当代综合自动化变电站可以在综合自动化体系的帮助下完成数字数据量的输入和传输或者对设备等的调控和维护。

综合自动化变电站二次调试操作起来比较繁琐，所以对其进行深入的分析后得到以下结果：1 变电站二次回路调试1.1 准备工作阶段（1）熟悉和掌握变电站系统所有设备的主要内容，例如，保护屏、直流屏、电度表屏等的数量和相关操作等等；（2）确保主接线的运行情况以及工作状态都在正常上；（3）确保二次设备外观正常，例如，接线正常，屏内元件完好等；（4）确保各屏电源接法正确无误，符合相关要求，并逐一上电以保证装置反应正常；5、调试各设备之间的通讯线，如果全部装置运行状态良好就可以在后台机上得到装置输送的各项信息。

1.2 二次回路调试阶段变电站的调试阶段主要包括有以下几个方面：一次和二次系统的电缆连接、系统校检和调试保护功能等。

因为保护调试总是跟随其他方面一起出现，所以本文在讨论变电站二次回路调试内容时结合了其他方面一起进行讨论。

1.2.1 电缆连接的调试检查调试一次、二次系统电缆连接的主要内容有以下几个方面：1、调试开关控制回路，也就是检查控制回路和断路器位置指示灯的颜色。

如果指示灯颜色不对，应该立即关闭控制直流电源，找到故障原因；2、使用常规方法安装和调试控制信号回路，并使用就低智能终端箱为中心，保证刀闸、开关等控制信号回路到智能终端控制和采集端子的路径正确无误；除此之外，还有开关运行状态信号、事故预告信号等等。

1.2.2 断路器本身信号和操动机构信号调试确保液压操动机构的压力信号齐全，例如，报警或者时间显示是不是有误；同时确保弹簧操动机构的弹簧未储能信号是不是有误，例如，如果开始充电，装置面板上的充电标志会显示出来。
