机械原理习题课二

CB D BC平面机构结构分析专业———班级———学号———姓名——— 1.图示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1 输入，使轴A连续回转；而固装在轴A 上的凸轮与杠杆3 组成的凸轮机构将使冲头4 上下运动以达到冲压目的。

试绘出其机构运动简图，分析其运动是否确定，并提出修改措施。

C B 35 A 24 1解：1）取比例尺μ1＝1mm/mm 绘制机构运动简图2）分析是否能实现设计意图由图：n=3 pι=4 p h=1因为:F=3n-2pι-p h =3x3-2x4-1=0因此，此简易冲床不能运动。

因为由构件3，4，5 及运动副B，C，D 组成不能运动的刚性机架3）提出修改方案为了使此机构能运动，应增加机构的自由度。

修改方案：D(1 (2DG7D 64C EF9 38B 2 A122如图所示为一小型压力机。

图中齿轮 1与偏心轮 1’为同一构件，绕固定轴心 o 连续转动。

在齿轮 5上开有凸轮凹槽，摆杆 4上的滚子 6嵌在凹槽中，从而使摆杆 4 绕 C 轴上下摆动。

同时，又通过偏心轮 1’、连杆 2、滑杆 3使 C 轴上下移动。

最后通过在摆杆 4的叉槽中的滑块 7和铰链 G 使冲头 8实现冲压运动。

试绘制其机构运动简图，并计算自由度。

b)解：计算该机构的自由度n=7， p ι=9， p h =2 F=3n-2p e -p h =3x7-2x8-2=13. 试计算下列二图所示齿轮连杆组合机构的自由度。

图中相切的圆周表示一对齿轮传动的节圆；凡局部自由度、复合铰链和虚约束均需明确指出。

解：a ）解n=4 P ι=5 Ph=1F=3x4-2x5-1=134 C A复合铰链1a)BD 5b）解：n＝6 Pι=7 Ph=3F＝3×6－2×7－3＝14.试计算下列二图所示压榨机的自由度。

图a 中，左右两半完全对称；图b 中，CD = FI = KL = KM = FJ = CE，LI =KF = MJ = JE = FC = ID。

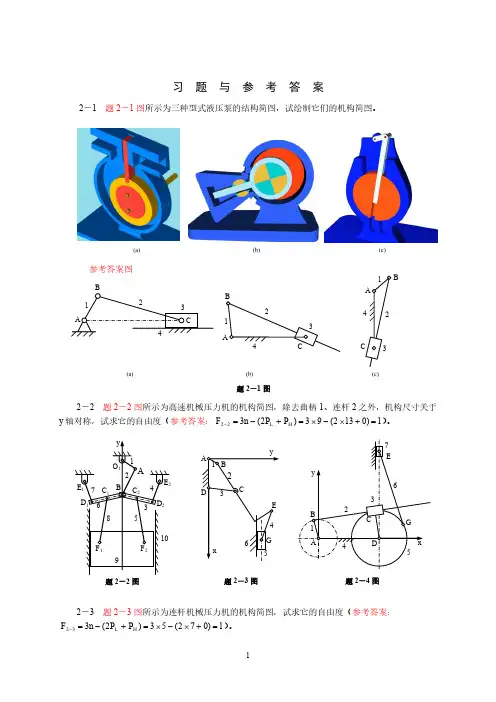

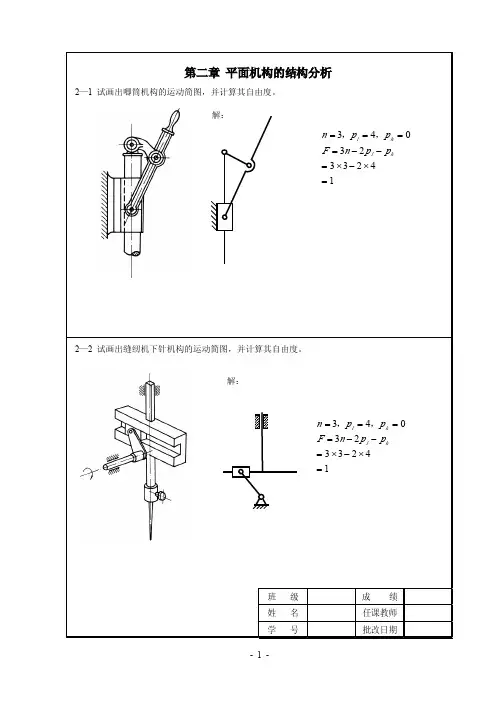

机械原理专业课程练习题第2章机构的结构分析基本要求：（1）掌握构件、运动副、约束、自由度及运动链等概念（2）能正确计算平面机构的自由度并能指出复合铰链、局部自由度和虚约束，能判断其是否具有确定的运动。

计算下列机构自由度，并指出其中是否有复合铰链、局部自由度或虚约束。

2-1 2-22-3 2-42-5 2-6 2-72-8）2-9）2-10）2- 11）2-12 2-13 2-14 2-152-16）2-17 2-18 2-19 2-20第3章平面机构的运动分析基本要求：1）正确理解速度瞬心的概念，并能运用三心定理确定一般平面机构各瞬心的位置，利用瞬心法对简单高、低副机构进行速度分析2）能利用矢量方程图解法对一般平面机构进行运动分析3-1 试求图示各机构在图示位置时的全部瞬心的位置。

（g）(h)3-2 图示机构的位置，已知原动件AB以等角速度转动，用瞬心法或矢量方程图解法求构件3的角速度要求：（1）利用瞬心法要求在图上标出全部速度瞬心，写出ω3的表达式；（2）利用矢量方程图解法要求以任意比例尺作出机构的速度图，写出作图的矢量方程及ω3的表达式。

(a) (b)(c) (d) (f) (g)3-3如图所示的高副机构中，设已知机构的尺寸及原动件1以匀角速度逆时针方向转动，1试确定机构的全部瞬心位置，并用瞬心法求构件3 的移动速度v。

33-4图示机构，L AB＝50mm，L BC＝60mm，L CD＝60mm，LAD＝100mm，ω1＝30rad/s，（1）求机构的所有瞬心（2）用瞬心法求杆BC中E的速度大小和方向。

第4章平面机构的力分析基本要求能对几种运动副中的摩擦力、总反力进行分析4-1 图示曲柄滑块机构中，设已知机构尺寸，图中虚线圆为摩擦圆，滑块与导路的摩擦角为φ，驱动力为F，阻力矩为M，试在下列各机构位置简图中画出各运动副中反力方向（必须注明力矢量的脚标）（d）4-2 图示曲柄滑块机构，曲柄1受驱动力偶M d作用，克服滑块3上所受的工作阻力F r，使该机构运转。

机械原理课后习题答案第二章 机构的结构分析题2-11 图a 所示为一简易冲床的初拟设计方案。

设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的目的。

试绘出其机构运动简图（各尺寸由图上量取），分析是否能实现设计意图，并提出修改方案。

解：1)取比例尺,绘制机构运动简图。

(图2-11a)2)要分析是否能实现设计意图,首先要计算机构的自由度。

尽管此机构有4个活动件，但齿轮1和凸轮2是固装在轴A 上，只能作为一个活动件，故 3=n 3=l p 1=h p01423323=-⨯-⨯=--=h l p p n F原动件数不等于自由度数，此简易冲床不能运动，即不能实现设计意图。

分析：因构件3、4与机架5和运动副B 、C 、D 组成不能运动的刚性桁架。

故需增加构件的自由度。

3)提出修改方案：可以在机构的适当位置增加一个活动构件和一个低副，或用一个高副来代替一个低副。

(1) 在构件3、4之间加一连杆及一个转动副(图2-11b)。

(2) 在构件3、4之间加一滑块及一个移动副(图2-11c)。

(3) 在构件3、4之间加一滚子(局部自由度)及一个平面高副(图2-11d)。

11(c)题2-11(d)54364(a)5325215436426(b)321讨论：增加机构自由度的方法一般是在适当位置上添加一个构件（相当于增加3个自由度）和1个低副（相当于引入2个约束），如图2-1（b ）（c ）所示，这样就相当于给机构增加了一个自由度。

用一个高副代替一个低副也可以增加机构自由度，如图2-1（d ）所示。

题2-12 图a 所示为一小型压力机。

图上，齿轮1与偏心轮1’为同一构件，绕固定轴心O 连续转动。

在齿轮5上开有凸轮轮凹槽，摆杆4上的滚子6嵌在凹槽中，从而使摆杆4绕C 轴上下摆动。

同时，又通过偏心轮1’、连杆2、滑杆3使C 轴上下移动。

最后通过在摆杆4的叉槽中的滑块7和铰链G 使冲头8实现冲压运动。

第一章绪论一、教学要求（1）明确本课程研究的对象和内容，及其在培养机械类高级工程技术人才全局中的地位、任务和作用。

（2）对机械原理学科的发展现状有所了解。

二、主要内容1．机械原理课程的研究对象机械原理（Theory of Machines and Mechanisms）是以机器和机构为研究对象，是一门研究机构和机器的运动设计和动力设计，以及机械运动方案设计的技术基础课。

机器的种类繁多，如内燃机、汽车、机床、缝纫机、机器人、包装机等，它们的组成、功用、性能和运动特点各不相同。

机械原理是研究机器的共性理论，必须对机器进行概括和抽象内燃机与机械手的构造、用途和性能虽不相同，但是从它们的组成、运动确定性及功能关系看，都具有一些共同特征：1）人为的实物（机件）的组合体。

2）组成它们的各部分之间都具有确定的相对运动。

3）能完成有用机械功或转换机械能。

机构是传递运动和动力的实物组合体。

最常见的机构有连杆机构、凸轮机构、齿轮机构、间歇运动机构、螺旋机构、开式链机构等。

它们的共同特征是：（1）人为的实物（机件）的组合体。

（2）组成它们的各部分之间都具有确定的相对运动。

2．机械原理课程的研究内容1、机构的分析1）机构的结构分析（机构的组成、机构简图、机构确定运动条件等）；2）机构的运动分析（机构的各构件的位移、速度和加速度分析等）；3）机构的动力学分析（机构的受力、效率、及在外力作用下机构的真实运动规律等）；2、机构的综合（设计）：创新的过程1）常用机构的设计与分析（连杆机构、凸轮机构、齿轮机构、常用间歇机构等）；2）传动系统设计（选用、组装、协调机构）通过对机械原理课程的学习，应掌握对已有的机械进行结构、运动和动力分析的方法，以及根据运动和动力性能方面的设计要求设计新机械的途径和方法。

3 机械原理课程的地位和作用机械原理是以高等数学、物理学及理论力学等基础课程为基础的，研究各种机械所具有的共性问题；它又为以后学习机械设计和有关机械工程专业课程以及掌握新的科学技术成就打好工程技术的理论基础。

机械原理西⼯⼤版（第⼋版）课后习题答案机械原理西⼯⼤版（第⼋版）课后习题答案第2章2-1 何谓构件?何谓运动副及运动副元素?运动副是如何进⾏分类的?答：参考教材5~7页。

2-2 机构运动简图有何⽤处?它能表⽰出原机构哪些⽅⾯的特征?答：机构运动简图可以表⽰机构的组成和运动传递情况，可进⾏运动分析，⽽且也可⽤来进⾏动⼒分析。

2-3 机构具有确定运动的条件是什么?当机构的原动件数少于或多于机构的⾃由度时，机构的运动将发⽣什么情况?答：参考教材12~13页。

2-4 何谓最⼩阻⼒定律?试举出在机械⼯程中应⽤最⼩阻⼒定律的1、2个实例。

2-5 在计算平⾯机构的⾃由度时，应注意哪些事项?答：参考教材15~17页。

2-6 在图2-20所⽰的机构中，在铰链C、B、D处，被连接的两构件上连接点的轨迹都是重合的，那么能说该机构有三个虚约束吗?为什么?答：不能，因为在铰链C、B、D中任何⼀处，被连接的两构件上连接点的轨迹重合是由于其他两处的作⽤，所以只能算⼀处。

2-7 何谓机构的组成原理?何谓基本杆组?它具有什么特性?如何确定基本杆组的级别及机构的级别?答：参考教材18~19页。

2-8 为何要对平⾯⾼副机构进⾏“⾼副低代"?“⾼副低代”应满⾜的条件是什么?答：参考教材20~21页。

2-9 任选三个你⾝边已有的或能观察到的下列常⽤装置(或其他装置)，试画出其机构运动简图，并计算其⾃由度。

1)折叠桌或折叠椅；2)酒瓶软⽊塞开盖器；3)⾐柜上2-11图⽰为⼀简易冲床的初拟设计⽅案。

设计者的思路是：动⼒由齿轮j输⼊，使轴A连续回转；⽽固装在轴^上的凸轮2与杠杆3组成的凸轮机构使冲头4上下运动，以达到冲压的⽬的。

试绘出其机构运动简图(各尺⼨由图上量取)，分析是否能实现设计意图，并提出修改⽅案。

1)取⽐例尺绘制机构运动简图2)分析是否能实现设计意图解：f=，可改为f=?-?-=不合理∵03324102-12图⽰机构为⼀凸轮齿轮连杆组合机构，试绘制其机构⽰意简图并计算⾃由度。

机械原理课后全部习题答案目录第1章绪论 (1)第2章平面机构的结构分析 (3)第3章平面连杆机构 (8)第4章凸轮机构及其设计 (15)第5章齿轮机构 (19)第6章轮系及其设计 (26)第8章机械运动力学方程 (32)第9章平面机构的平衡 (39)第一章绪论一、补充题1、复习思考题1)、机器应具有什么特征？机器通常由哪三部分组成？各部分的功能是什么？2）、机器与机构有什么异同点？3）、什么叫构件？什么叫零件？什么叫通用零件和专用零件？试各举二个实例。

4）、设计机器时应满足哪些基本要求？试选取一台机器，分析设计时应满足的基本要求。

2、填空题1)、机器或机构，都是由组合而成的。

2）、机器或机构的之间，具有确定的相对运动。

3）、机器可以用来人的劳动，完成有用的。

4）、组成机构、并且相互间能作的物体，叫做构件。

5）、从运动的角度看，机构的主要功用在于运动或运动的形式。

6）、构件是机器的单元。

零件是机器的单元。

7）、机器的工作部分须完成机器的动作，且处于整个传动的。

8）、机器的传动部分是把原动部分的运动和功率传递给工作部分的。

9）、构件之间具有的相对运动，并能完成的机械功或实现能量转换的的组合，叫机器。

3、判断题1)、构件都是可动的。

（）2）、机器的传动部分都是机构。

（）3）、互相之间能作相对运动的物件是构件。

（）4）、只从运动方面讲，机构是具有确定相对运动构件的组合。

（）5）、机构的作用，只是传递或转换运动的形式。

（）6）、机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合。

（）7）、机构中的主动件和被动件，都是构件。

（）2 填空题答案1）、构件2）、构件3）、代替机械功4）、相对运动5）、传递转换6）、运动制造7）、预定终端8）、中间环节9）、确定有用构件3判断题答案1）、√2）、√3）、√4）、√5）、×6）、√7）、√第二章 机构的结构分析2-7 是试指出图2-26中直接接触的构件所构成的运动副的名称。

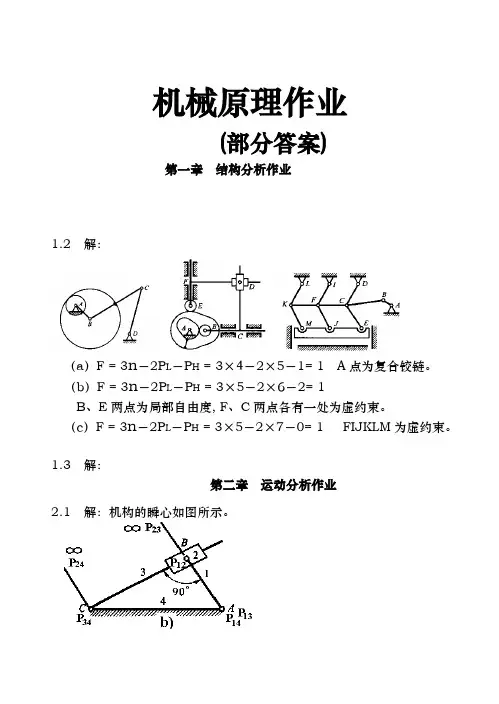

机械原理作业(部分答案)第一章结构分析作业1.2 解：（a）F = 3n－2P L－P H = 3×4－2×5－1= 1 A点为复合铰链。

（b）F = 3n－2P L－P H = 3×5－2×6－2= 1B、E两点为局部自由度, F、C两点各有一处为虚约束。

（c）F = 3n－2P L－P H = 3×5－2×7－0= 1 FIJKLM为虚约束。

1.3 解：第二章运动分析作业2.1 解：机构的瞬心如图所示。

2.2 解：取mmmm l /5=μ作机构位置图如下图所示。

1.求D 点的速度V D13P D V V =而 25241314==P P AE V V E D ，所以 s mm V V E D /14425241502524=⨯==2. 求ω1srad l V AE E /25.11201501===ω 3. 求ω2因 98382412141212==P P P P ωω ，所以s rad /46.0983825.1983812=⨯==ωω4. 求C 点的速度V Csmm C P V l C /2.10154446.0242=⨯⨯=⨯⨯=μω2.3 解：取mmmm l /1=μ作机构位置图如下图a 所示。

1. 求B 2点的速度V B2V B2 =ω1×L AB =10×30= 300 mm/s 2.求B 3点的速度V B3V B3 ＝ V B2 ＋ V B3B2大小 ？ ω1×L AB ？ 方向 ⊥BC ⊥AB ∥BC取mm s mm v /10=μ作速度多边形如下图b 所示，由图量得：mmpb 223= ，所以smm pb V v B /270102733=⨯=⨯=μ由图a 量得：BC=123 mm , 则mmBC l l BC 1231123=⨯=⨯=μ3. 求D 点和E 点的速度V D 、V E利用速度影像在速度多边形，过p 点作⊥CE ，过b 3点作⊥BE ，得到e 点；过e 点作⊥pb 3，得到d 点 , 由图量得：mmpd 15=，mmpe 17=，所以smm pd V v D /1501015=⨯=⨯=μ ， smm pe V v E /1701017=⨯=⨯=μ；smm b b V v B B /17010173223=⨯=⨯=μ4. 求ω3s rad l V BC B /2.212327033===ω5. 求n B a 222212/30003010s mm l a ABn B =⨯=⨯=ω6. 求3B aa B3 ＝ a B3n ＋ a B3t ＝ a B2 ＋ a B3B2k ＋ a B3B2τ 大小 ω32L BC ？ ω12L AB 2ω3V B3B2 ？方向 B →C ⊥BC B →A ⊥BC ∥BC 22233/5951232.2s mm l a BCn B =⨯=⨯=ω223323/11882702.222s mm V a B B k B B =⨯⨯=⨯=ω取mm s mm a 2/50=μ作速度多边形如上图c 所示，由图量得：mmb 23'3=π ，mmb n 20'33=,所以233/11505023's mm b a a B =⨯=⨯=μπ2333/10005020's mm b n a at B =⨯=⨯=μ7. 求3α233/13.81231000s rad l a BC tB ===α8. 求D 点和E 点的加速度a D 、a E利用加速度影像在加速度多边形，作e b 3'π∆∽CBE ∆, 即 BE eb CE e CB b 33''==ππ，得到e 点；过e 点作⊥3'b π，得到d 点 , 由图量得：mm e 16=π，mmd 13=π，所以2/6505013s mm d a a D =⨯=⨯=μπ ，2/8005016s mm e a a E =⨯=⨯=μπ 。
