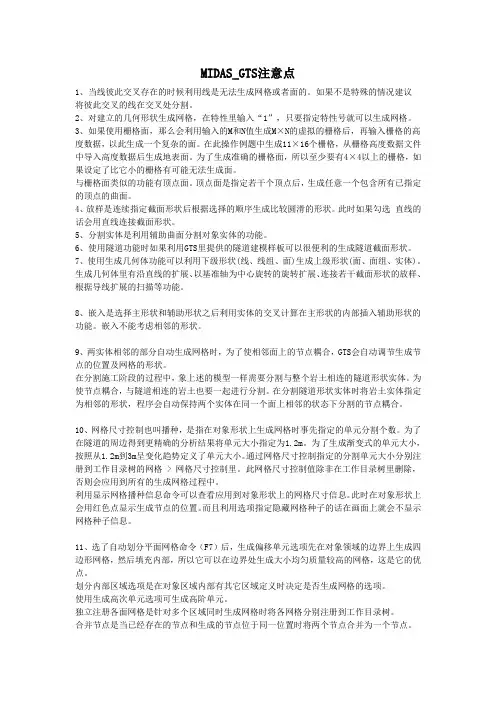

MIDAS_GTS注意点1、当线彼此交叉存在的时候利用线是无法生成网格或者面的。
如果不是特殊的情况建议将彼此交叉的线在交叉处分割。
2、对建立的几何形状生成网格，在特性里输入“1”，只要指定特性号就可以生成网格。
3、如果使用栅格面，那么会利用输入的M和N值生成M×N的虚拟的栅格后，再输入栅格的高度数据，以此生成一个复杂的面。
在此操作例题中生成11×16个栅格，从栅格高度数据文件中导入高度数据后生成地表面。
为了生成准确的栅格面，所以至少要有4×4以上的栅格，如果设定了比它小的栅格有可能无法生成面。
与栅格面类似的功能有顶点面。
顶点面是指定若干个顶点后，生成任意一个包含所有已指定的顶点的曲面。
4、放样是连续指定截面形状后根据选择的顺序生成比较圆滑的形状。
此时如果勾选直线的话会用直线连接截面形状。
5、分割实体是利用辅助曲面分割对象实体的功能。
6、使用隧道功能时如果利用GTS里提供的隧道建模样板可以很便利的生成隧道截面形状。
7、使用生成几何体功能可以利用下级形状(线、线组、面)生成上级形状(面、面组、实体)。
生成几何体里有沿直线的扩展、以基准轴为中心旋转的旋转扩展、连接若干截面形状的放样、根据导线扩展的扫描等功能。
8、嵌入是选择主形状和辅助形状之后利用实体的交叉计算在主形状的内部插入辅助形状的功能。
嵌入不能考虑相邻的形状。
9、两实体相邻的部分自动生成网格时，为了使相邻面上的节点耦合，GTS会自动调节生成节点的位置及网格的形状。
在分割施工阶段的过程中，象上述的模型一样需要分割与整个岩土相连的隧道形状实体。
为使节点耦合，与隧道相连的岩土也要一起进行分割。
在分割隧道形状实体时将岩土实体指定为相邻的形状，程序会自动保持两个实体在同一个面上相邻的状态下分割的节点耦合。
10、网格尺寸控制也叫播种，是指在对象形状上生成网格时事先指定的单元分割个数。
为了在隧道的周边得到更精确的分析结果将单元大小指定为1.2m。

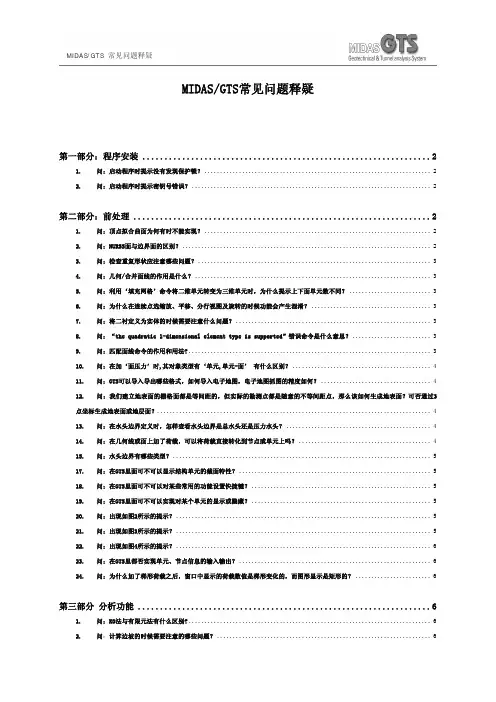

MIDAS/GTS常见问题释疑第一部分：程序安装 (2)1.问：启动程序时提示没有发现保护锁？ (2)2.问：启动程序时提示密钥号错误？ (2)第二部分：前处理 (2)1.问：顶点拟合曲面为何有时不能实现？ (2)2.问：NURSS面与边界面的区别？ (2)3.问：检查重复形状应注意哪些问题？ (3)4.问：几何/合并面线的作用是什么？ (3)5.问：利用‘填充网格’命令将二维单元转变为三维单元时，为什么提示上下面单元数不同？ (3)6.问：为什么在连续点选缩放、平移、分行视图及旋转的时候功能会产生混淆？ (3)7.问：将二衬定义为实体的时候需要注意什么问题？ (3)8.问：“the quadratic 1-dimensional element type is supported”错误命令是什么意思？ (3)9.问：匹配面线命令的作用和用法? (3)10.问：在加‘面压力’时,其对象类型有‘单元,单元-面’ 有什么区别？ (4)11.问：GTS可以导入导出哪些格式，如何导入电子地图，电子地图抓图的精度如何？ (4)12.问：我们建立地表面的栅格面都是等间距的，但实际的勘测点都是随意的不等间距点，那么该如何生成地表面？可否通过3点坐标生成地表面或地层面？ (4)13.问：在水头边界定义时，怎样查看水头边界是总水头还是压力水头？ (4)14.问：在几何线或面上加了荷载，可以将荷载直接转化到节点或单元上吗？ (4)15.问：水头边界有哪些类型？ (5)17.问：在GTS里面可不可以显示结构单元的截面特性？ (5)18.问：在GTS里面可不可以对某些常用的功能设置快捷键？ (5)19.问：在GTS里面可不可以实现对某个单元的显示或隐藏？ (5)20.问：出现如图2所示的提示？ (5)21.问：出现如图3所示的提示？ (5)22.问：出现如图4所示的提示？ (6)23.问：在GTS里都否实现单元、节点信息的输入输出？ (6)24.问：为什么加了梯形荷载之后，窗口中显示的荷载数值是梯形变化的，而图形显示是矩形的？ (6)第三部分 分析功能 (6)1.问：K0法与有限元法有什么区别? (6)2.问：计算边坡的时候需要注意的哪些问题？ (6)3.问：荷载释放率如何定义？ (6)4.问：为什么没有勾选位移清零，在第一步里面位移值也是零？ (7)5.问：GTS的动力分析，采用什么方法？可以做非线性分析吗？ (7)6.问：GTS的动力分析中，阻尼是怎么考虑的？ (7)7.问：GTS的动力分析中，动力荷载有哪些形式？ (7)8.问：在GTS中，动力边界是如何考虑的？ (7)9.问：在GTS中，质量矩阵采用何种形式？ (7)10.问：在GTS中，如何模拟移动荷载？ (8)11.问：在GTS中，爆破可以模拟吗？荷载是如何确定的？ (8)12.问：在GTS中，可以做场地的反应谱分析吗？有国内的场地规范吗？ (8)13.问：如何取得模型中某个点的加速度、速度、位移的时程图和时程序列？ (8)14.问：地震荷载是否可以仅施加在子结构上,另外在动力分析中是否可以施加位移荷载？ (8)15.问：在施工阶段考虑渗流问题，怎么考虑？ (8)16.问：在边坡稳定计算中怎么考虑渗流作用？ (8)17.问：渗流计算的时候，如何判断非稳定流和稳定流？ (8)18.问：在施工阶段分析中，包含非稳定流计算时，需要注意哪些问题？ (8)19.问：排水和非排水计算，在GTS中如何区别设置？ (9)20.问：在施工阶段渗流分析中出现如图6所示的提示？ (9)第四部分 后处理 (9)1.问：GTS里面前后处理之间可以直接切换吗？ (9)2.问：GTS中单元的内力怎么考虑？ (9)3.问：在特性/变形中变形前的线宽可否小于1？ (9)4.问：为什么在定义剖面图时候改变定义平面命令显示不变？ (9)5.问：梁单元的轴力和弯距方向怎么判断？ (9)6.问：梁单元的combined 1-4是什么意思？ (10)7.问：定义多个剖分面或剪切面来参看后处理结果时，为什么不能同时显示已定义的多个剖分面和或剪切面？ (10)8.问：在用剖分面、剪切面查看后处理结果后，怎么退出到基本视图？ (10)9.问：屈服比的定义是什么？屈服比和安全系数有什么关系？ (10)第一部分：程序安装1.问：启动程序时提示没有发现保护锁？答：1.驱动程序没有安装好,请在“控制面板/添加或删除程序”中删除Sentinel Protection Inst aller 7.1.0，重新手动安装Sentinel Protection Installer 7.1.0。

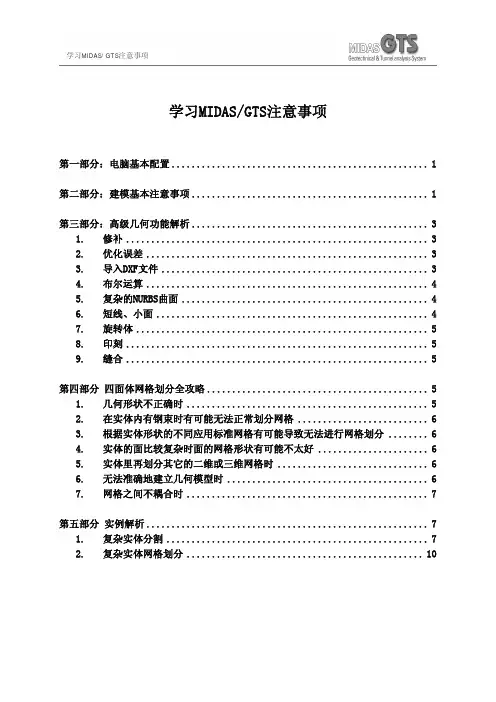

学习MIDAS/GTS注意事项第一部分：电脑基本配置 (1)第二部分：建模基本注意事项 (1)第三部分：高级几何功能解析 (3)1. 修补 (3)2. 优化误差 (3)3. 导入DXF文件 (3)4. 布尔运算 (4)5. 复杂的NURBS曲面 (4)6. 短线、小面 (4)7. 旋转体 (5)8. 印刻 (5)9. 缝合 (5)第四部分 四面体网格划分全攻略 (5)1. 几何形状不正确时 (5)2. 在实体内有钢束时有可能无法正常划分网格 (6)3. 根据实体形状的不同应用标准网格有可能导致无法进行网格划分 (6)4. 实体的面比较复杂时面的网格形状有可能不太好 (6)5. 实体里再划分其它的二维或三维网格时 (6)6. 无法准确地建立几何模型时 (6)7. 网格之间不耦合时 (7)第五部分 实例解析 (7)1. 复杂实体分割 (7)2. 复杂实体网格划分 (10)第一部分：电脑基本配置1.电脑显卡的不同有可能会影响程序的运行速度，GTS为了提高显卡的性能使用了OpenGL加速，所以当没有正确设定显卡时有可能会出现黑屏或者程序、系统不稳定的现象。
Æ1) 使用Windows XP的用户一定要安装Service Pack 2。
Æ2) 显卡的内存至少在32M以上。
若非如此有可能出现黑屏。
Æ3) 需要更新显卡的驱动。
由于OS里自带的显卡驱动有一定的功能上的限制所以强烈建议要更新显卡驱动，安装2005年以后的显卡驱动。
备注: 程序的显卡方面有问题时，如果通过【开始->控制面板->显示->设置->高级->疑难解答】里将<硬件加速>设为<无>后能正常运行程序就可以证明驱动有问题。
备注: [开始->控制面板->显示->设置->高级->适配器->属性->驱动程序里可以查看现在的驱动日期。
报错代码
以下表格中的“报错提示信息”列包括程序运行过程中的警告或错误提示信息（英文部分），及信息的中文释义。
表格中的“报错提示信息”列中的中文释义信息中“#”表示“编号”或“数字”等，例“单元ID=#”表示“单元号为#”。
CLUSTERED TO EVALUATE. SOME EIGENVALUES MAY BE LOST.
特征向量有很多重叠，可能有一些会被删除。
围或者是根据要计算的特征向量数目，
删去重复出现的特征向量值；对于屈曲分析，施加过小的载
荷会导致出现上述
警告。
圆柱壳模型，由于其属性有很多重复的特征向量可以合并。
在屈曲分析中，请调整载荷的大小。

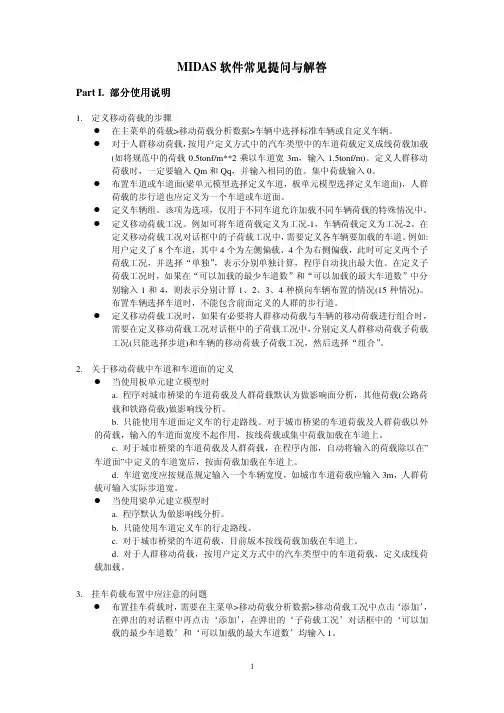

（完整版）midas常遇问题总结,推荐文档B：midas civil1、今天同事发现midas中当张拉钢束时当前阶段灌浆即下0个阶段灌浆（默认是这样），计算出来的等效面积和惯距是考虑钢束转化成混凝土后的面积，所以应该输入下1个阶段灌浆。
2、时间依存材料（徐变收缩）中28天零期混凝土立方体抗压强度标准值单位一定要看好，否则输入小了，总是提示你约束有误，我就犯了两回这样的错误，在边界条件上找了半天没有发现错误，其实是这个标号输入太小。
3、对于新手初次使用midas，一定要注意单位，记得一次有个同事在cad里划分好单元（单位mm），midas中定义的单位是m，导入后就是什么也没有，找了半天发现是单位不对，像用spc计算截面特性同样应该注意这个问题。
4、在进行抗震分析时，如果阵型始终达不到质量的90%，建议在特征值分析控制中采用多重ritz向量法。
5、静力荷载工况中除了温度和温度梯度，其他荷载都使用施工阶段荷载！！6、预应力钢束特性值中导管直径如果输入错误（我曾经给输入大了100倍，主梁断面给扣了所剩无几），结果计算出恒载反力出现负值！！7、移动荷载分析控制数据中计算位置杆系单元应点选内力（最大值+当前其他内力）及应力。
8、midas进行psc验算时，正截面抗裂验算中某个单元在某种工况下psc截面top、bottom、topleft、topright、bottomleft、bottomright 这6个点中有一个点应力是最小的，那么其他几个点是与这个点在该种工况下对应的并发应力。
---------------------------------------------------------------------------------------------------------------------9、midas中支座沉降只能考虑竖向位移，不能考虑纵桥向及横桥向位移（在计算拱桥时需要考虑纵桥向位移）。
问题一：
实体复杂建模时，对于整体模型的规划是一个非常重要的事情。
做模型之前需要在脑海里大体理顺一个思路，然后在纸上进行重要地层或者桩的标注。
建模思路是先建桩及整体土层（注意，此时土体不划分土层），然后使用布尔运算，使桩与周边土体产生联系（保证耦合，见问题四回复），再者，将土层分界面建立出来，最后用地层分界面分割土体。
问题二：
有限元计算的原则在于用最少的单元最大化模拟实际工程。
故在划分节点之前需要对重点位置进行“播种”加密，方法为“网格--网格尺寸控制--线”，然后对于周边位置可以把网格建的疏一些，如下所示。
建议：在三维建模中，为了达到结构化网格划分，可以使用“网格--建立网格--扩展/扫描等”，效果如下所示。
问题四：
发生此问题原因在于：几何体之间没有关联。
应对方法：通过“几何--布尔运算--差集”，将相邻实体进行相减。
例如：如下两个相邻实体
（1）不进行布尔运算（不耦合）（2）进行布尔运算（耦合）进行完布尔运算之后，会在相邻实体上留下痕迹，如下所示。

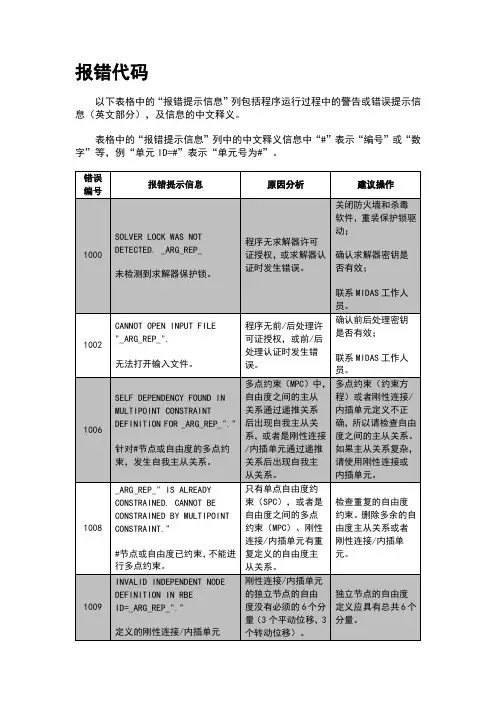

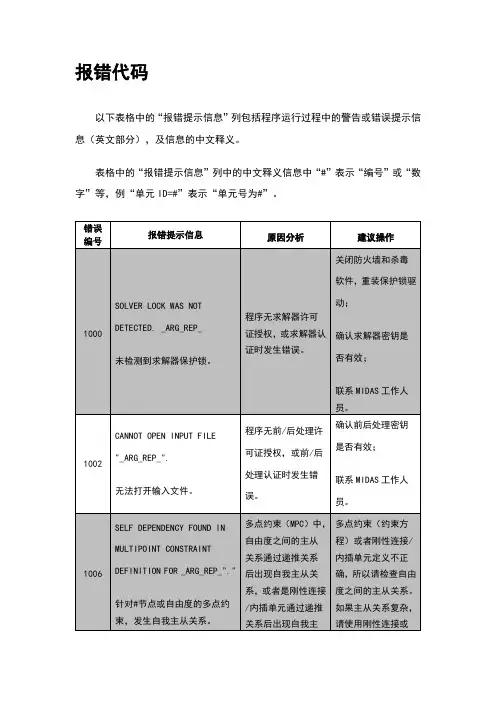

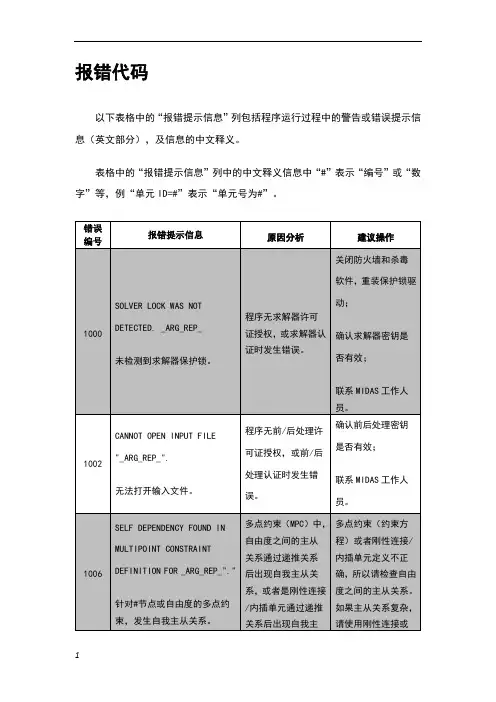

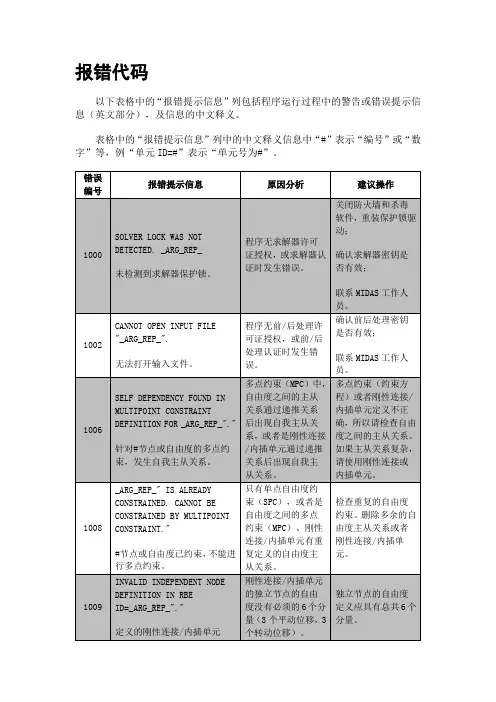

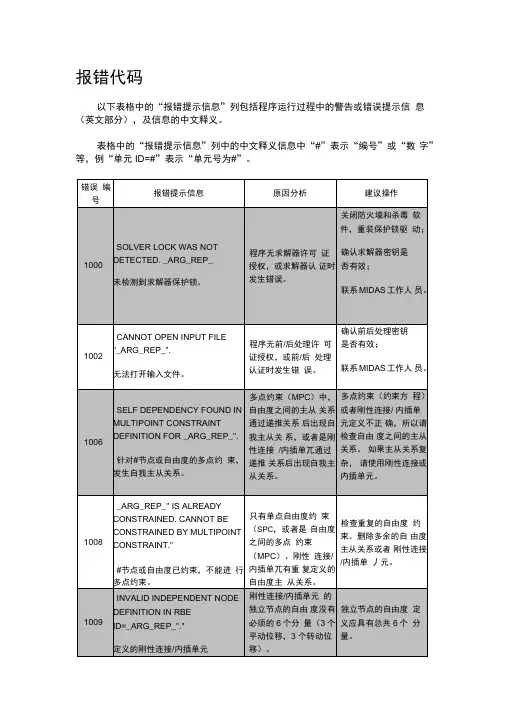

报错代码以下表格中的“报错提示信息”列包括程序运行过程中的警告或错误提示信息（英文部分），及信息的中文释义。
表格中的“报错提示信息”列中的中文释义信息中“#”表示“编号”或“数字”等，例“单元ID=#”表示“单元号为#”。
错误编号报错提示信息原因分析建议操作关闭防火墙和杀毒软件，重装保护锁驱1000 SOLVER LOCK WAS NOTDETECTED. _ARG_REP_程序无求解器许可证授权，或求解器认动；确认求解器密钥是证时发生错误。
否有效；未检测到求解器保护锁。
联系MIDAS工作人员。
CANNOT OPEN INPUT FILE"_ARG_REP_".1002处理认证时发生错确认前后处理密钥是否有效；联系MIDAS工作人员。
多点约束（MPC）中，多点约束（约束方SELF DEPENDENCY FOUND IN 程）或者刚性连接/自由度之间的主从MULTIPOINT CONSTRAINT关系通过递推关系内插单元定义不正1006 D EFINITION FOR_ARG_REP_"." 后出现自我主从关系，或者是刚性连接确，所以请检查自由度之间的主从关系。
针对#节点或自由度的多点约/内插单元通过递推如果主从关系复杂，束，发生自我主从关系。
关系后出现自我主请使用刚性连接或从关系。
内插单元。
_ARG_REP_" IS ALREADY只有单点自由度约CONSTRAINED. CANNOT BE检查重复的自由度束（SPC），或者是CONSTRAINED BY MULTIPOINT自由度之间的多点约束。
删除多余的自1008约束（MPC）、刚性CONSTRAINT." 由度主从关系或者连接/ 内插单元有重刚性连接/ 内插单#节点或自由度已约束，不能进复定义的自由度主元。
行多点约束。
从关系。
刚性连接/ 内插单元 INVALIDINDEPENDENT NODEDEFINITION IN RBE的独立节点的自由独立节点的自由度1009 ID=_ARG_REP_"." 度没有必须的 6 个分定义应具有总共 6 个量（3 个平动位移，3分量。
1、程序分析时报错可能的原因？输出结果如下：> ENTRY LOAD_BLOCK> ENTRY ASSM_STIFF_LOAD ( FORM GLOBAL EQUILIBRIUM EQUATIONS IN BLOCKS )> In class [MultifrontalSolver] : Factorization failed in DSYTRF INCOMPLETE MULTI-FRONTAL SOLVER > IERROR= -1> 不正常的执行中断！1）问题分析：出现如上提示时，最常见的原因是模型中出现了不确定的刚体位移。
在分析中必须对模型中所有的节点都定义足够的约束条件，以保证它们在各个平移和转动自由度上都不会出现不确定的刚体位移。
2）类试问题A-桁架单元不能受弯，而在模型中没有约束它的转动自由度，就出现了不确定位移值。
B-施加接触单元后因为分割节点，导致分割产生的节点没有约束条件，也会出现不确定位移值。
C-单元异常，例如单元过度变形D-应力应变关系中有负斜率2、程序计算不收敛可能的原因？输出结果如下：X-COORDINATE OF C.G ....: 1.49753E+01 MY-COORDINATE OF C.G ....: 1.50000E+01 MZ-COORDINATE OF C.G ....: 1.12137E+01 MINCREMENT NO. : 1 ITERATION NO. : 1 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.478E-02 INCREMENT NO. : 1 ITERATION NO. : 2 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.516E-02 INCREMENT NO. : 1 ITERATION NO. : 3 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.249E-01 INCREMENT NO. : 1 ITERATION NO. : 4 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.165E-01 INCREMENT NO. : 1 ITERATION NO. : 5 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.953E-02 INCREMENT NO. : 1 ITERATION NO. : 6 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.318E+02 INCREMENT NO. : 1 ITERATION NO. : 7 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.300E+00 INCREMENT NO. : 1 ITERATION NO. : 8 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.353E+00 INCREMENT NO. : 1 ITERATION NO. : 9 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.847E-01 INCREMENT NO. : 1 ITERATION NO. : 10 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.133E+00 INCREMENT NO. : 1 ITERATION NO. : 11 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.715E-01 INCREMENT NO. : 1 ITERATION NO. : 12 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.964E-01 INCREMENT NO. : 1 ITERATION NO. : 13 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.629E-01 INCREMENT NO. : 1 ITERATION NO. : 14 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.324E-01 INCREMENT NO. : 1 ITERATION NO. : 15 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.454E+01 INCREMENT NO. : 1 ITERATION NO. : 16 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.385E+00 INCREMENT NO. : 1 ITERATION NO. : 17 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.164E+00 INCREMENT NO. : 1 ITERATION NO. : 18 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.111E+00 INCREMENT NO. : 1 ITERATION NO. : 19 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.512E+02 INCREMENT NO. : 1 ITERATION NO. : 20 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.269E+00 INCREMENT NO. : 1 ITERATION NO. : 21 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.151E+00 INCREMENT NO. : 1 ITERATION NO. : 22 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.896E-01 INCREMENT NO. : 1 ITERATION NO. : 23 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.339E+01INCREMENT NO. : 1 ITERATION NO. : 24 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.120E+00 INCREMENT NO. : 1 ITERATION NO. : 25 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.129E+00 INCREMENT NO. : 1 ITERATION NO. : 26 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.711E-01 INCREMENT NO. : 1 ITERATION NO. : 27 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.271E-01 INCREMENT NO. : 1 ITERATION NO. : 28 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.588E-01 INCREMENT NO. : 1 ITERATION NO. : 29 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.108E-01 INCREMENT NO. : 1 ITERATION NO. : 30 LOAD FACTOR : 0.100E+01 DISPL. NORM : 0.700E-021）问题分析：{}σ和{}ε的关系是在试验基础上由本构模型给定的，在做有限元计算时，它是已知的。
MIDAS/GTS常见问题释疑第一部分：程序安装 (2)1.问：启动程序时提示没有发现保护锁？ (2)2.问：启动程序时提示密钥号错误？ (2)第二部分：前处理 (2)1.问：顶点拟合曲面为何有时不能实现？ (2)2.问：NURSS面与边界面的区别？ (2)3.问：检查重复形状应注意哪些问题？ (3)4.问：几何/合并面线的作用是什么？ (3)5.问：利用‘填充网格’命令将二维单元转变为三维单元时，为什么提示上下面单元数不同？ (3)6.问：为什么在连续点选缩放、平移、分行视图及旋转的时候功能会产生混淆？ (3)7.问：将二衬定义为实体的时候需要注意什么问题？ (3)8.问：“the quadratic 1-dimensional element type is supported”错误命令是什么意思？ (3)9.问：匹配面线命令的作用和用法? (3)10.问：设置桩单元的时候，为什么在检查网格的时候，在桩单元处会出现自由线，这影响结果吗？ (4)11.问：在加‘面压力’时,其对象类型有‘单元,单元-面’ 有什么区别？ (4)12.问：GTS可以导入导出哪些格式，如何导入电子地图，电子地图抓图的精度如何？ (4)13.问：我们建立地表面的栅格面都是等间距的，但实际的勘测点都是随意的不等间距点，那么该如何生成地表面？可否通过3点坐标生成地表面或地层面？ (4)14.问：在水头边界定义时，怎样查看水头边界是总水头还是压力水头？ (4)15.问：在几何线或面上加了荷载，可以将荷载直接转化到节点或单元上吗？ (5)16.问：水头边界有哪些类型？ (5)17.问：在GTS里面可不可以显示结构单元的截面特性？ (5)19.问：在GTS里面可不可以对某些常用的功能设置快捷键？ (5)20.问：在GTS里面可不可以实现对某个单元的显示或隐藏？ (5)21.问：出现如图2所示的提示？ (5)22.问：出现如图3所示的提示？ (5)23.问：出现如图4所示的提示？ (6)24.问：在GTS里都否实现单元、节点信息的输入输出？ (6)25.问：为什么加了梯形荷载之后，窗口中显示的荷载数值是梯形变化的，而图形显示是矩形的？ (6)第三部分 分析功能 (6)1.问：K0法与有限元法有什么区别? (6)2.问：计算边坡的时候需要注意的哪些问题？ (6)3.问：荷载释放率如何定义？ (7)4.问：本构模型采用邓肯－张模型为什么不容易收敛？ (7)5.问：为什么没有勾选位移清零，在第一步里面位移值也是零？ (7)6.问：GTS的动力分析，采用什么方法？可以做非线性分析吗？ (7)7.问：GTS的动力分析中，阻尼是怎么考虑的？ (7)8.问：GTS的动力分析中，动力荷载有哪些形式？ (8)9.问：在GTS中，动力边界是如何考虑的？ (8)10.问：在GTS中，质量矩阵采用何种形式？ (8)11.问：在GTS中，如何模拟移动荷载？ (8)12.问：在GTS中，爆破可以模拟吗？荷载是如何确定的？ (8)13.问：在GTS中，可以做场地的反应谱分析吗？有国内的场地规范吗？ (8)14.问：如何取得模型中某个点的加速度、速度、位移的时程图和时程序列？ (8)15.问：地震荷载是否可以仅施加在子结构上,另外在动力分析中是否可以施加位移荷载？ (8)16.问：在施工阶段考虑渗流问题，怎么考虑？ (8)17.问：在边坡稳定计算中怎么考虑渗流作用？ (8)18.问：渗流计算的时候，如何判断非稳定流和稳定流？ (9)19.问：在施工阶段分析中，包含非稳定流计算时，需要注意哪些问题？ (9)20.问：排水和非排水计算，在GTS中如何区别设置？ (9)21.问：在施工阶段渗流分析中出现如图6所示的提示？ (9)第四部分 后处理 (9)1.问：GTS里面前后处理之间可以直接切换吗？ (9)2.问：GTS中单元的内力怎么考虑？ (9)3.问：在特性/变形中变形前的线宽可否小于1？ (9)4.问：为什么在定义剖面图时候改变定义平面命令显示不变？ (10)5.问：梁单元的轴力和弯距方向怎么判断？ (10)6.问：梁单元的combined 1-4是什么意思？ (10)7.问：定义多个剖分面或剪切面来参看后处理结果时，为什么不能同时显示已定义的多个剖分面和或剪切面？ (10)8.问：在用剖分面、剪切面查看后处理结果后，怎么退出到基本视图？ (10)9.问：屈服比的定义是什么？屈服比和安全系数有什么关系？ (10)第一部分：程序安装1.问：启动程序时提示没有发现保护锁？答：1.驱动程序没有安装好,请在“控制面板/添加或删除程序”中删除Sentinel Protection Inst aller 7.1.0，重新手动安装Sentinel Protection Installer 7.1.0。
GTS问题总结1问：GTS中单元的内力怎么考虑？答：对于梁单元来说，可以通过查看内力图来查看结构的内力。
对于实体单元，只能查看单元的应力情况，详细的结果内容见《后处理结果意义》。
2问：在边坡稳定计算中怎么考虑渗流作用？答：可以先利用渗流计算并将计算的结果导入到边坡稳定计算里面。
步骤：1定义渗流分析工况，并进行计算；2在边坡计算中利用模型/荷载/应用渗流结果所得孔压，选择渗流分析工况；3进行边坡计算。
基本原理：利用‘总应力＝有效应力＋孔隙水压力’来计算。
3问：顶点拟合曲面为何有时不能实现？答：有时候选择的顶点突变比较严重，由于计算机算法的问题，软件拟合的曲面不是很好。
这样可以首先分成几块来进行拟合，并利用边界面把这几块连接起来。
如果不行，可以删除一些变化比较大的地方，再尽量来拟合。
4问：NURSS面与边界面的区别？答：边界面最多能够用四个边界线定义，而NURSS可以用多个边界线来定义。
但是NURSS面最好不要多用。
用边界面生成面时，当边界线大于4时，需要将一些线连接起来，这样生成的面包含四个边界线，在需要划分映射网格时候，是根据连接后的线与其他三个形成两对相对的边组来划分网格，因此在连接组合两条边或更多的时候需要注意组合的边。
轮廓线内部包含有其他轮廓线时(例: 内部有圆孔的曲面)不能生成NURBS曲面。
NURBS 面虽然是建立曲面形状的较好的方法，但是为了建立曲面使用的边线和实际要生成的曲面的边线有可能不一致，所以在对包含NURBS面的表面进行缝合等操作时，输入的误差y要比基本值稍大一些才能正常运行缝合等操作。
当选择线后按预览时没有生成消隐形状时，请终止生成。
没有生成消隐形状表示面的构成有问题，这对后续的建模会有影响。
此时最好对线进行合并等编辑操作，然后再重新建立面。
如果实在没有好的方法解决，在建立了非正常的面之后，使用修补工具(Repair Factory)中的固定形状(Fix Shape)功能修改形状后再进行后续的建模工作。
决定曲面整体形状的参数是Degree，所以当曲面形状不理想时可调整Degree。
当曲面与边线重合模拟的不理想时，才调整Max Degree, Max Segment, Point on Curve等参数。
5问：检查重复形状应注意哪些问题？答：检查重复形状的时候需要注意，重复形状都需要显示才行，在隐藏状态下看不到检查的结果。
在勾选了子顶点、子线或子面的时候，删除重复形状命令不能被选择，而且取消勾选后，同样不能被选择。
6问：几何/合并面线的作用是什么？答：合并面线的作用是将面的边界线组合为一条边界线，但是不是单独的一个线，而是这个面的子线。
其中基准角度定义的是在两条线夹角在该角度以内才可以合并。
需要注意在进行网格划分的时候，用这些边界线来划分的话回出现问题。
7问：优化误差的使用？答：所有形状都有内部误差，这样的误差由程序自动计算并赋予给形状，此时对非常小的形状赋予的误差可能不是很适合。
另外在导入几何体数据文件时虽然会读取形状的误差，但误差信息可能是不准确的。
受误差影响最大的操作是布尔运算，所以当不能正确完成布尔运算时，可使用优化误差的功能。
使用布尔运算的一些建模命令如下：几何体 > 曲线 > 交叉分割(Geometry > Curve > Intersect)几何体 > 曲面 > 并集、用曲线分割、用曲面分割、用曲线修剪、修剪两个曲面、印刻(Geometry > Surface > Fuse, Divide by Curve, Divide by Surface ,Trim by Curve, Trim 2 Surfaces, Imprint)几何体 > 实体 > 分割、修剪、嵌入(Geometry > Solid > Divide, Trim, Embed)几何体 > 布尔运算 > 并集、补集、共集(Geometry > Boolean > Fuse, Cut, Common)几何体 > 修改几何体 > 局部扩展(Geometry > Modifier Feature > Local Prism) 导入的几何体的误差问题经常发生在导入IGES文件时，推荐用户尽量使用其它格式文件(STEP文件等)。
当模型较大时优化误差的时间可能会很长，所以尽量先保存模型文件后再进行优化误差操作。
8问：在特性/变形中变形前的线宽？答：这个选项需要注意不要把宽度选择小于1，要不程序自动退出。
9问：为什么在定义平剖面图时候改变定义平面命令显示不变？答：应该在显示之前再点击预览方向标志。
10问：在划分网格的时候，为什么有时会出现，先划分完后，将网格调密或调梳，网格的尺寸没有发生变化？答：因为在划分的时候，在几何上面产生了网格种子，需要留意一下。
11问：在施工阶段考虑渗流问题，怎么考虑？答：在开挖前施加一个渗流阶段来模拟开挖引起的地下水渗流的影响。
在开过计算中程序会将这部分的影响考虑进去。
边坡问题也是一样考虑方法。
12问：在进行网格划分的时候，利用‘填充’命令来实现由二维转变为三维单元的命令，为什么提示上下面单元数不同？答：因为当上下单元相同的时候，才可以进行改命令。
13问：在进行网格划分的时候，为什么将网格划分的类型定义为映射网格，而且选择高次单元的时候，两个连接的地方不耦合。
答：因为利用映射网格划分的时候选择高次单元，将在连接边上形成中间节点，所以使节点不耦合。
而用自动网格划分的时候选择高次单元，在连接边上，不用形成中间节点。
在前一个网格划分完后，可以通过查看网格种子来查看不同。
最好是通过将网格划分完以后再利用‘修改单元参数’命令来实现高阶单元。
14问：为什么有的时候在点选缩放、平移、分行视图及旋转的时候，有的时候会混淆？答：在进行这几个操作的时候，如果连续点选这几个选项那么，会按照由后向前的操作来完成。
需要注意一下这些操作的选择。
15问：将二衬定义为实体的时候需要注意什么问题？答：将二衬定义为实体的时候，采用荷载释放系数的时候当荷载没有释放完毕，直接再将二衬部分激活的话，将会产生问题，不能计算。
（重新将网格进行划分的话，和这个一样的）16问：梁单元的轴力和弯距方向怎么判断？答：弯距判断正负是按照上压下拉为正，而将正方向定义为另外一个轴的方向(截面内).其他的方向见下图.17问：“the quadratic 1-dimensional element type is supported”错误命令是什么意思？答：这个错误命令是指梁单元采用的二次单元。
可能出错的原因：实体和线形单元采用了不同阶次的单元。
18问：匹配面线命令的作用和用法?答：当两个相邻的面是下图的情况时即：两个相邻的面具有相同的边，但是由于建模的问题，相同的边的几何位置和形状相同，但是不是同一曲线，这样划分网格时节点不耦合。
所以需要将这些边进行匹配面线，使划分网格的时候节点耦合。
19问：设置桩单元的时候，为什么在检查网格的时候，在桩单元处会出现自由线，这影响结果吗？答：这个不会影响结果，因为在桩单元的接触边上会自动产生接触单元。
但是在进行施工阶段分析的时候需要注意，由于定义了桩单元，所以会把两边的单元的节点进行分割，以前的公共节点将变成两个节点，因此在设置桩的前一个阶段，会存在自由边，这需要进行处理。
即要利用“连接”－“相同节点连接”－“刚性连接”讲由公共节点转变的两个节点连接起来，然后在激活桩单元之前先激活连接，然后在激活桩单元的同时钝化连接单元。
有接触时最好选择“刚度不变”这样更容易收敛。
20问：为什么没有勾选位移清零，在第一步里面位移值也是零？答：因为有两个地方可以设置，除过在施工阶段分析中设置位移清零外，还可以在分析控制里面定义初始应力分析阶段。
所以如果在某步不进行位移清零的话，不应该在分析控制选项里面设置初始应力分析阶段。
21问：K0与有限元法有什么区别?答:K0是根据侧向压力系数来计算水平方向的主应力,认为土体在初始应力状态下不存在剪切应力.有限元计算是把自重作为外力加在该结果里面的,利用有限元来计算的.K0适用于任何情况,而有限元只适用于K0小于1的情况;但是对于土体表面不是平坦的或者应力分部不是对称的话,需要用有限元计算或者用K0计算后,再添加一个空阶段来是重力和内力平衡.22问：梁单元的combined 1-4是什么意思？答：combined是应力组合结果其中1－4表示了X+Y+Z、X+Y+(-Z)、X+(-Y)+Z和X+(-Y)+(-Z)。
分别表示了在梁截面上的上下左右四个方向上最边界点的应力值。
23问：计算边坡的时候需要注意的问题答：划分网格的时候，尽量不要采用网格/自动划分/面，来实现对边坡的计算。
在定义收敛准则的时候，最好采用内力收敛准则来判断。
为了精确计算安全系数，需要进行以下操作：按照默认值进行计算，观看*.out文件，查看收敛的过程，如果发现结果在接近计算的安全系数趋于收敛，但是次数达到要求，可以调整次数。
24问：荷载释放率如何定义？答：在开挖过程中，如果考虑支护措施的及时与否，可以在定义施工阶段的时候通过定义荷载释放系数来模拟。
比方说：由于支护措施及时，在支护的时候地应力仅仅释放了30％，我们可以将开挖这步的荷载释放系数定义为30％。
位于模型/施工阶段/定义施工阶段里定义荷载释放系数25问：安全系数,即‘Solid safety Factor’表示什么意思?是怎么计算的? 答：安全系数是屈服比的倒数，可以对比两个的云图。
26问：在加‘面压力’时,其对象类型有‘面,单元,单元-面,和自由单元面’那么这个单元,单元-面,和自由单元面,之间的区分,主要是单元-面和自由单元面.答：单元是指作用某个面单元上单元－面是指实体单元的某个面上，可以是非自由表面（即和别的单元之间连接的面）27问：电子地图有哪些格式可以导入，如何导入，电子地图抓图的精度如何？答：我们现在可以直接读入的格式有STEP、IGES、Parasolid、AutoCAD DXF(Wireframe)、STL(Mesh)；可以直接导出STEP、IGES和STL(Mesh)。
对于专门的电子地图我们还有专门的地形生成器可以导入其DXF文件，在我们的主页/gts/的动画文件栏目里面有导入电子地图及建模的详细步骤，对于其精度则只要电子地图的格式是正确的话，导入就不会存在精度不够的问题。
28问：我们建立地表面的栅格面法都是等间距的，但实际的勘测点都是随意的不等间距点，如此则该如何生成地表面？可否通过3点坐标生成地表面或地层面？答：我们的程序里面在几何〉曲面〉建立〉顶点面，可以选择任意顶点来建立曲面，也可以把任意顶点面的坐标文本文件读入即可把该曲面自动生成。
