、填空题1、_信源一就是信息的来源。
2、电信系统中规定的语音信号频率范围是从_300 Hz到_3.4K Hz。
3、信道是连接发送、接收两端的信息的通道，也称为传输媒质。
4、通信系统中应用的信道分为「有线_ _信道和无线信道两种。
5、常用的有线信道传输媒质有架空明线、光缆和同轴电缆。
6无线电波传播的方式有_ 一沿地面_ 传播，也称_ 一中长波―波;__沿空间—传播也称 _超短波_波；电离层传播，称为短波波。
7、为了有效地发射和接收电磁波，天线的尺寸必须与电磁波的_波长—_相比拟。
8、现代通信系统中一般不采用将信号直接传输的工作方式，而是要对信号进行调制一后再送入信道传输。
9、小信号选频放大器的矩形系数越接近1 越好。
10、小信号谐振放大器应当设法，减小一负载和信号源内阻对谐振回路的影响。
11、小信号谐振放大器中的变压器采用抽头接入，是为了减少负载和信号源内阻________ 对谐振回路的影响。
12采用共射-共基电路是解决小信号谐振放大器稳定性问题的有效方法。
13、声表面波滤波器的优点有：体积小、工作稳定、无需调试等。
14、常用的固体（态）滤波器有：声表面_ 、陶瓷一和____ 石英_______ 。
15、常用晶体管的高频等效电路有丫参数等效电路和混合n参数等效电路。
16、影响晶体管高频性能的主要因素是它的内部存在结电容_ 。
17、晶体管的一个重要高频参数是它的_特征_频率f T，它是晶体管的下降为_1_ _时的工作频率。
晶体管的结电容越小，其f T参数越大。
18、LC串联谐振回路谐振发生时，呈现很小的阻抗：电容上的谐振电压大于输入电压,是输入电压的Q倍。
因此串联谐振也叫电_压_ 谐振。
19、LC并联谐振回路谐振发生时，呈现—很大____ 的阻抗；流过电容的谐振电流大于于输入电流，是输入电流的Q倍。
因此并联谐振也叫电 _流_谐振。
20、LC谐振回路的Q值与电感器的寄生电阻r大小有关，r越小Q值越.大。
一、单项选择题（每空1分，共计11分）1、 高频功率放大器一般工作在丙类工作状态，它的效率 （ D ）。
（A ）约为50% （B ）约为78% （C ）大于50%，小于78% （D ）大于78%2、在低电平调幅、小信号检波和混频中，非线性器件的较好特性是（ C ）。
（A ）i=b0+b1u+b2u 2+b3u 3 （B ）i =b0+b1u +b3u 3 （C ）i =b2u 2 （D ）i =b3u 33、高频谐振功率放大器原工作于临界状态，如果其它条件不变，EC 增大时，放大器的工作状态为 （ B ）。
（A ） 临界状态 （B ）欠压状态 （C ）过压状态 （D ）甲类状态 4、负峰切割失真主要是由于 （ C ）造成的。
（A ）信号调制度太小 （B ）检波器RC 时间常数太大 （C ）检波器交、直流负载不同 （D ）检波二极管选择不当5、在混频器的干扰中，组合副波道干扰是由于（ D ）造成的。
（A ）有用信号与本振信号的组合 （B ）有用信号与干扰信号同时作用 （C ）两个或多个干扰信号同时作用 （D ）外来干扰信号与本振信号的组合6、用乘积型同步检波器解调DSB 、SSB 信号时，要求参考信号与调制端的载频信号（ C ）。
（A ） 同频 （B ）同相 （C ）同频同相 （D ）没有要求7、某变频器输入载波频率为720kHz 的AM 调幅波，采用下混频，要求输出信号的载波频率为720kHz ，则变频器的本振频率应为（ A ）（A ）1440 kHz （B ）1185 kHz （C ）930 kHz （D ）255 kHz8、为了提高高频小信号谐振放大器的稳定性，通常采用的方法有（ABCD ）。
（A ）中和法 （B ）失配法 （C ）负反馈方法（D ）选择Cb’c 小的晶体三极管 （E ）选择特征频率fT 高的三极管 9、鉴频器所需的鉴频特性线性范围取决于 （ B ）。
（A ）调制信号频率 （B ）最大频偏Δf m （C ）调频波的有效带宽 （D ）调频波的振幅变化10、我国调幅收音机的中频为 （ A ）。
练习试卷一、填空题1. 丙类功放按晶体管集电极电流脉冲形状可分为__欠压、__临界__、__过压__ 三种工作状态，它一般工作在___临界____ 状态。
2. 振荡器的主要性能指标_频率稳定度_、_振幅稳定度_。
3. 放大器内部噪声的主要来源是__电阻__和__晶体管__。
4. 某发射机输出级在负载RL=1000Ω上的输出信号Us(t)=4(1+0.5cosΩt)COSWctV。
试问Ma=__0.5__，Ucm=__4V__，输出总功率Pav=__0.009W_ 。
5. 实现频率调制就是使载波频率与调制信号呈线性规律变化，实现这个功能的方法很多，通常可分为__直接调频__和__间接调频___两大类。
6. 相位鉴频器是先将调频信号变换成__调相-调频__信号，然后用___相位检波器___进行解调得到原调制信号。
二、选择题1. 频率在1.5—30MHz范围的短波主要依靠（ C ）方式传播。
A 沿地面传播B 沿空间直线传播C 依靠电离层传播2. 在实际振荡器中，有时会出现不连续的振荡波形，这说明振荡器产生了周期性的起振和停振现象，这种现象称为（ B ）。
A 频率占据B 间歇振荡C 寄生振荡4. 集成模拟相乘器是（ B ）集成器件。
A 线性B 非线性C 功率5. 自动增益控制电路是（ A ）。
A AGCB AFC C APC三、分析题（共4题，共45分）1. 通信系统中为什么要采用调制技术。
（8分）答：调制就是用待传输的基带信号去改变高频载波信号某一参数的过程。
采用调制技术可使低频基带信号装载到高频载波信号上，从而缩短天线尺寸，易于天线辐射，实现远距离传输；其次，采用调制可以进行频分多路通信，实现信道的复用，提高信道利用率。
2.晶体振荡电路如图1所示，若f1为L1C1的谐振频率，f2为L2C2的谐振频率，试分析电路能否产生自激振荡。
若能振荡，指出振荡频率与f!、f2之间的关系。
（12分）+V CC答：由图可见电路可构成并联型晶体振荡器。
《高频电子线路》课程习题集一、计算题1. 已知并联谐振回路的HLμ1=，C=20pF ， 100=Q，求该并联谐振回路的谐振频率0f 、谐振电阻PR 以及通频带7.0BW。
2. 已知并联谐振回路的C=20pF ， 100=Q，并联谐振频率为0f 为35.6MHz ，求该并联谐振回路的电感L 、谐振电阻PR 以及通频带7.0BW。
3. 在图示电路中，谐振频率为10MHz ，有载品质因数10=eQ。
画出其交流等效电路、Y参数等效电路，并求通频带7.0BW。
4. 在图示电路中，谐振频率为30MHz ，有载品质因数20=eQ，画出电路的交流等效电路、Y 参数等效电路，并求通频带7.0BW。
o－5. 在图示电路中，谐振频率为30MHz ，通频带MHzBW27.0=，画出电路的交流等效电路、Y 参数等效电路，并求回路有载品质因数e Q 。
－6. 已知集电极电流余弦脉冲m ax100m AC i=，VV cc24=，VU cm8.22=，试求导通角120θ=︒时集电极电流的直流分量0c I 和基波分量1c m I 、输出功率、直流电源供给功率、效率各为多少？（已知：120θ=︒，0()0.406αθ=，1()0.536αθ=）7. 已知集电极电流余弦脉冲m ax100m AC i=，VV cc 24=，VU cm8.22=，试求导通角70θ=︒时集电极电流的直流分量0c I 和基波分量1c m I 、输出功率、直流电源供给功率、效率各为多少？（已知： 70θ=︒，0()0.253αθ=，1()0.436αθ=） 8. 已知集电极电流余弦脉冲m ax100m AC i=，VV cc24=，VU cm8.22=试求导通角60θ=︒时集电极电流的直流分量0c I 、基波分量1c m I 、输出功率、直流电源供给功率、效率各为多少？（已知：60θ=︒，0()0.22αθ=，1()0.39αθ=） 9. 一谐振功率放大器，C C30VV=，测得C 0100m AI =，c m28VU =，求70θ=︒时e R 、o P 、DP 和C η。
高频电子电路第一章(一) 填空题1、语音信号的频率范围为，图象信号的频率范围为，音频信号的频率范围为。
（答案：300~3400Hz；0~6MHz；20Hz~20kHz）2、无线电发送设备中常用的高频电路有、、、。
（答案：振荡器、调制电路、高频放大器、高频功率放大器）3、无线电接收设备中常用的高频电路有、、、。
（答案：高频放大器、解调器、混频器；振荡器）4、通信系统的组成：、、、、。
（答案：信号源、发送设备、传输信道、接收设备、终端）5、在接收设备中，检波器的作用是。
（答案：还原调制信号）6、有线通信的传输信道是，无线通信的传输信道是。
（答案：电缆；自由空间）7、调制是用音频信号控制载波的、、。
（答案：振幅；频率；相位）8、无线电波传播速度固定不变，频率越高，波长；频率；波长越长。
（答案：越短；越低）（二）选择题1、下列表达式正确的是。
A）低频信号可直接从天线有效地辐射。
B）低频信号必须转载到高频信号上才能从天线有效地辐射。
C）高频信号及低频信号都不能从天线上有效地辐射。
D）高频信号及低频信号都能从天线上有效地辐射。
（答案：B）2、为了有效地发射电磁波，天线尺寸必须与相比拟。
A）辐射信号的波长。
B）辐射信号的频率。
C）辐射信号的振幅。
D）辐射信号的相位。
（答案：A）3、电视、调频广播和移动通信均属通信。
A）超短波B）短波C）中波D）微波（答案：A）（三）问答题1、画出通信系统的一般模型框图。
2、画出用正弦波进行调幅时已调波的波形。
3、画出用方波进行调幅时已调波的波形。
第二章《高频小信号放大器》（一）填空题1、LC选频网络的作用是。
（答案：从输入信号中选出有用频率的信号抑制干扰的频率的信号）2、LC选频网络的电路形式是。
（答案：串联回路和并联回路）3、在接收机的输入回路中，靠改变进行选台。
（答案：可变电容器电容量）4、单位谐振曲线指。
（答案：任意频率下的回路电流I与谐振时回路电流I0之比）5、LC串联谐振电路Q值下降，单位谐振曲线，回路选择性。
高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。
答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。
发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。
低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。
接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。
由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。
话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。
采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。
1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。
调制方式有模拟调调制和数字调制。
在模拟调制中，用调制信号去控制高频载波的某个参数。
在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。
在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。

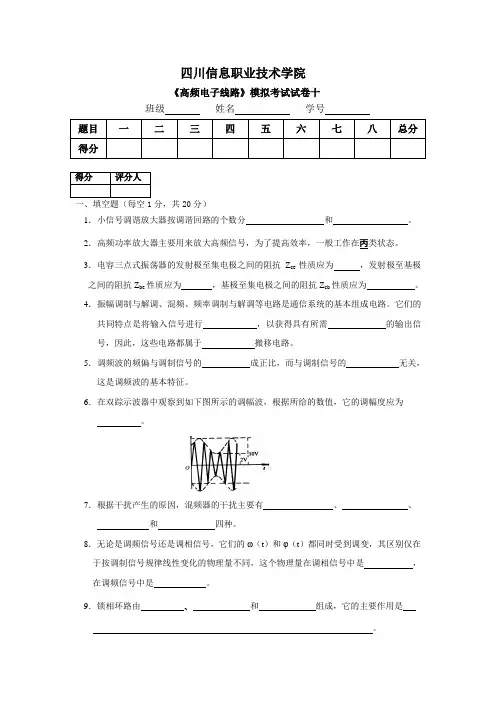

四川信息职业技术学院《高频电子线路》模拟考试试卷十班级姓名学号题目一二三四五六七八总分得分得分评分人一、填空题（每空1分，共20分）1．小信号调谐放大器按调谐回路的个数分和。
2．高频功率放大器主要用来放大高频信号，为了提高效率，一般工作在丙类状态。
3．电容三点式振荡器的发射极至集电极之间的阻抗Z ce性质应为，发射极至基极之间的阻抗Z be性质应为，基极至集电极之间的阻抗Z cb性质应为。
4．振幅调制与解调、混频、频率调制与解调等电路是通信系统的基本组成电路。
它们的共同特点是将输入信号进行，以获得具有所需的输出信号，因此，这些电路都属于搬移电路。
5．调频波的频偏与调制信号的成正比，而与调制信号的无关，这是调频波的基本特征。
6．在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为。
7．根据干扰产生的原因，混频器的干扰主要有、、和四种。
8．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调相信号中是，在调频信号中是。
9．锁相环路由、和组成，它的主要作用是。
得分评分人二、单项选择题（每小题2分，共30分，将正确选项前的字母填在括号内）1．为了有效地实现集电极调幅，调制器必须工作在哪种工作状态（）A．临界B．欠压C．过压D．任意状态2．石英晶体谐振于并联谐振频率fp时，相当于LC回路的（）A．串联谐振现象B．并联谐振现象C．自激现象D．失谐现象3．判断下图是哪一类振荡器（）A．考毕兹电路B．哈特莱电路C．西勒电路D．克拉泼电路4．谐振功率放大器与调谐小信号放大器的区别是（）A．前者比后者电源电压高B．前者比后者失真小C．谐振功率放大器工作在丙类，调谐放大器工作在甲类D．谐振功率放大器输入信号小，调谐放大器输入信号大5．如下图a、b、c、d所示电路。
R、C为正常值，二极管为折线特性。
能完成检波的电路是（）。
6．石英晶体振荡器的主要优点是（）A．容易起振B．振幅稳定C．频率稳定度高D．减小谐波分量7．无线通信系统接收设备中的中放部分采用的是以下哪种电路（）A．调谐放大器B．谐振功率放大器C．检波器D．鉴频器8．若载波u C(t)=U C cosωC t,调制信号uΩ(t)= UΩsinΩt，则调相波的表达式为（）A．u PM(t)=U C cos（ωC t＋m P sinΩt）B．u PM(t)=U C cos（ωC t－m P cosΩt）C．u PM(t)=U C（1＋m P sinΩt）cosωC t D．u PM(t)=kUΩU C cosωC tsinΩt9．某超外差接收机的中频f I＝465kHz，输入信号载频fc＝810kHz，则本振信号频率为（）A．2085kHz B．1740kHz C．1275kHz D．1075kHz 10．无论是调频信号还是调相信号，它们的ω（t）和φ（t）都同时受到调变，其区别仅在于按调制信号规律线性变化的物理量不同，这个物理量在调频信号中是（）A．ω（t）B．φ（t） C．Δω（t） D．Δφ（t）11．关于间接调频方法的描述，正确的是（）A．先对调制信号微分，再加到调相器对载波信号调相，从而完成调频B．先对调制信号积分，再加到调相器对载波信号调相，从而完成调频C．先对载波信号微分，再加到调相器对调制信号调相，从而完成调频D．先对载波信号积分，再加到调相器对调制信号调相，从而完成调频12．放大器的噪声系数N F是指（）A．输入端的信噪比/输出端的信噪比B．输出端的信噪比/输入端的信噪比C．输入端的噪声功率/输出端的噪声功率 D．输出端的噪声功率/输入端的噪声功率13．鉴频特性曲线的调整内容不包括（）A．零点调整B．频偏调整C．线性范围调整D．对称性调整14．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（）A．干扰哨声B．互调干扰C．镜像干扰D．交调干扰15．调频信号u AM(t)=U C cos（ωC t＋m f sinΩt）经过倍频器后，以下说法正确的是（）A．该调频波的中心频率、最大频偏及Ω均得到扩展，但m f不变B．该调频波的中心频率、m f及Ω均得到扩展，但最大频偏不变C．该调频波的中心频率、最大频偏及m f均得到扩展，但Ω不变D．该调频波最大频偏、Ω及m f均得到扩展，但中心频率不变得分评分人三、判断题（每小题1分，共10分，正确的打“”，错误的打“×”。
2013—2014学年第二学期《高频电路》期末考试题（A ）使用教材：主编《高频电子线路》、 适用班级：电信12（4、5、6）命题人：一、填空题（每空1分，共X 分）1.调幅的几种调制方式是AM 、DSB 、SSB 。
3．集电极调幅，应使被调放大器工作于过压______状态。
5. 电容三点式振荡器的发射极至集电极之间的阻抗Z ce 性质应为容性，发射极至基极之间的阻抗Z be 性质应为容性，基极至集电极之间的阻抗Z cb 性质应为感性。
6. 通常将携带有信息的电信号称为调制信号，未调制的高频振荡信号称为载波，通过调制后的高频振荡信号称为已调波。
8. 解调是调制的逆过程。
振幅调制信号的解调电路称为振幅检波电路，它的作用是从高频已调信号中恢复出调制信号。
9. LC 串联谐振回路品质因数（Q ）下降，频带变宽，选择性变差。
10. 某高频功率放大器原来工作在临界状态，测得cm U =22v ，co I =100mA ，P R =100Ω，c E =24v ，当放大器的负载阻抗P R 变小时，则放大器的工作状态过渡到欠压状态，回路两端电压cm U 将减小，若负载阻抗增加时，则工作状态由临界过渡到过压 状态，回路两端电压cm U 将增大。
11. 常用的混频电路有二极管混频、三极管混频和模拟乘法器混频等。
12. 调相时，最大相位偏移与调制信号幅度成正比。
13. 模拟乘法器的应用很广泛，主要可用来实现调幅、解调和混频等频谱搬移电路中。
14. 调频和调幅相比，调频的主要优点是抗干扰性强、频带宽和调频发射机的功率放大器的利用率高。
15. 谐振功率放大器的负载特性是当CC V 、BB V 、bm V 等维持不变时，电流、电压、功率和效率等随电阻p R 的增加而变化的特性。
16. 混频器按所用非线性器件的不同，可分为二极管混频器、三极管混频器和模拟乘法器混频器等。
17. 在双踪示波器中观察到如下图所示的调幅波，根据所给的数值，它的调幅度应为2/3。
第2章 小信号选频放大器2.1填空题(1)LC 并联谐振回路中，Q 值越大，其谐振曲线越尖锐,通频带越窄,选择性越好。
(2)LC 并联谐振回路谐振时，回路阻抗为最大且为纯电阻,高于谐振频率时间阻抗呈容性，低于谐振频率时间阻抗感性。
(3)小信号谐振放大器的负载采用谐振回路,工作在甲类状态，它具有选频作用。
(4)集中选频放大器由集成宽带放大器和集中选频滤波器组成，其主要优点是接近理想矩形的幅频特性，性能稳定可靠，调整方便。
2.2 已知并联谐振回路的1μH,20pF,100,L C Q ===求该并联回路的谐振频率0f 、谐振电阻p R 及通频带0.7BW 。
[解] 90-6120.035610Hz 35.6MHz 2π2π102010f LCH F-===⨯=⨯⨯6312640.71010022.4k 22.361022.36k 201035.610Hz35.610Hz 356kH z100p HR Q Ff BW Q ρρ--===Ω=⨯Ω=Ω⨯⨯===⨯=2.3 并联谐振回路如图P2.3所示，已知：300pF,390μH,100,C L Q ===信号源内阻s 100k ,R =Ω负载电阻L 200k ,R =Ω求该回路的谐振频率、谐振电阻、通频带。
[解] 0465kHz 2π2π390μH 300PFf LC≈==⨯0.70390μH100114k Ω300PF////100k Ω//114.k Ω//200k Ω=42k Ω42k Ω371.14k Ω390μH/300 PF/465kHz/37=12.6kHzp e s p Lee e R Q R R R R R Q BWf Q ρρ===========2.4 已知并联谐振回路的00.710MHz,C=50pF,150kHz,f BW ==求回路的L 和Q 以及600kHz f ∆=时电压衰减倍数。
如将通频带加宽为300 kHz ，应在回路两端并接一个多大的电阻? [解] 6262120115105μH (2π)(2π1010)5010L H f C --===⨯=⨯⨯⨯⨯630.7101066.715010fQBW⨯===⨯223622600101166.78.11010poU fQfU••⎛⎫⎛⎫∆⨯⨯=+=+=⎪ ⎪⨯⎝⎭⎝⎭当0.7300kHzBW=时630.74612101033.33001033.31.061010.6k2π2π10105010eee efQBWQR Qf Cρ-⨯===⨯====⨯Ω=Ω⨯⨯⨯⨯g而471266.72.131021.2k2π105010pR Qρ-===⨯Ω=Ω⨯⨯⨯g由于,pepRRRR R=+所以可得10.6k21.2k21.2k21.2k10.6ke pp eR RRR RΩ⨯Ω===Ω-Ω-Ω2.6并联谐振回路如图P2.6所示。
第2章 选频网络1.有一并联回路在某频段内工作，频段最低频率为535kHz ，最高频率为1605kHz 。
现有两个可变电容器，一个电容器的最小电容量为12pF ，最大电容量为100pF ；另一个电容器的最小电容量为15pF ，最大电容量为450pF 。
试问：1）应采用哪一个可变电容器，为什么？2）回路电感应等于多少？3）绘出实际的并联电路图。
（答案：1）选15450pF pF 的电容；2）180H μ）2.给定串联谐振回路的001.5,100,f MHz C pF ==谐振时电阻Ω=5R 。
试求0Q 和0L 。
又若信号源电压振幅1sm V mV =，求谐振时回路中的电流0I 以及回路元件上的电压0L m V 和0C m V 。
（答案：0212.2Q =；0112.6L H μ=；00.2I mA =； 00212.2L m C m V V mV ==）3.串联回路如图1所示。
信号源频率01f MHz =，电压振幅0.1sm V V =。
将11端短接，电容C 调到100pF 时谐振。
此时，电容C 两端的电压为10V 。
如11端开路再串接一阻抗X Z （电阻与电容串联），则回路失谐，C 调到200pF时重新谐振，总电容两端电压变为 2.5sm V V =。
试求线圈的电感量L 、回路品质因数0Q 值以及未知阻抗X Z 。
（答案：253L H μ=；0100Q =；47.7X R =Ω；200X C pF =） 图14.给定并联谐振回路的MHz f 50=，pF C 50=，通频带kHz f 15027.0=∆。
试求电感L 、品质因数0Q 以及对信号源频率为MHz 5.5时的失调。
又若把7.02f ∆加宽至kHz 300，应在回路两端再并联上一个阻值多大的电阻？（答案：20L H μ=；033.3Q =；6.36ξ=；21L R k =Ω）5.并联谐振回路如图2所示。
已知通频带7.02f ∆，电容C 。
WORD 资料下载可编辑高频电子线路习题集第一章 绪论1－1 画出无线通信收发信机的原理框图，并说出各部分的功用。
答：上图是一个语音无线电广播通信系统的基本组成框图，它由发射部分、接收部分以及无线信道三大部分组成。
发射部分由话筒、音频放大器、调制器、变频器（不一定必须）、功率放大器和发射天线组成。
低频音频信号经放大后，首先进行调制后变成一个高频已调波，然后可通过变频，达到所需的发射频率，经高频功率放大后，由天线发射出去。
接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。
由天线接收来的信号，经放大后，再经过混频器，变成一中频已调波，然后检波，恢复出原来的信息，经低频功放放大后，驱动扬声器。
话筒扬声器1－2 无线通信为什么要用高频信号？“高频”信号指的是什么？答：高频信号指的是适合天线发射、传播和接收的射频信号。
采用高频信号的原因主要是：（1）频率越高，可利用的频带宽度就越宽，信道容量就越大，而且可以减小或避免频道间的干扰；（2）高频信号更适合电线辐射和接收，因为只有天线尺寸大小可以与信号波长相比拟时，才有较高的辐射效率和接收效率，这样，可以采用较小的信号功率，传播较远的距离，也可获得较高的接收灵敏度。
1－3无线通信为什么要进行凋制？如何进行调制？答：因为基带调制信号都是频率比较低的信号，为了达到较高的发射效率和接收效率，减小天线的尺寸，可以通过调制，把调制信号的频谱搬移到高频载波附近；另外，由于调制后的信号是高频信号，所以也提高了信道利用率，实现了信道复用。
调制方式有模拟调调制和数字调制。
在模拟调制中，用调制信号去控制高频载波的某个参数。
在调幅方式中，AM普通调幅、抑制载波的双边带调幅（DSB）、单边带调幅（SSB）、残留单边带调幅（VSSB）；在调频方式中，有调频（FM）和调相（PM）。
在数字调制中，一般有频率键控（FSK）、幅度键控（ASK）、相位键控（PSK）等调制方法。
2008－2009学年第一学期《高频电子线路》期末考试卷（A 卷）授课班号202601/2/3年级专业2006级通信,电信,电科学号 姓名一、单项选择（共15分，每空格1分。
）1. 谐振回路的品质因数Q 越大，通频带越（ ），选择性越（ ）。
A 宽B 窄C 好D 差2. 晶体管在工作高频时，其放大能力与低频工作时相比，放大能力（ ）A 增大B 减小C 不变3. 常用集电极电流流通角θ的大小来划分功放的工作类别，丙类功放（ ）A θ = 1800B 90O < θ< 1800C θ= 90OD θ< 90O4、电容三点式与电感三点式振荡器相比，其主要优点是 （ ）A 电路简单且易起振B 输出波形好C 改变频率不影响反馈系数D 工作频率比较低5.并联型晶体振荡器中，晶体工作在（ ）频率附近，此时晶体等效为（ ）元件。
A 并联谐振B 串联谐振C 电感D 电容6、同步检波器和变频器都是由非线性器件和滤波器组成，但所用的滤波器有所不同，同步检波器所用的为（ ），变频器所用的为（ ）A 低通滤波器B 高通滤波器C 带通滤波器7、若调制信号的频率是从 300Hz ～3000Hz ，那么，窄带调频时，调频电路中带通滤波器的 通频带宽度至少应为（ ）A 3000HzB 5400HzC 600HzD 6000Hz 8、某已调波的数学表达式为 t t t u 63102sin )102sin 1(2)(⨯⨯+=ππ， 这是一个（ ）A AM 波B FM 波C DSB 波D SSB 波9、设非线性元件的伏安特性为331u a u a i +=，它（ ）产生调幅作用。
A 能B 不能C 不确定10、比例鉴频器中，当输入信号幅度突然增加时，输出信号幅度（ ）。
A 随之增加B 随之减小C 保持不变11、设混频器的本振频率f L ，输入信号频率f C ，输出中频频率f I ，三者满足f L =f C +f I ，若有干扰信号 fn= f L +f I ，则可能产生的干扰称为（ ）A 交调干扰B 互调干扰C 中频干扰D 镜像干扰12、要避免惰性失真，应（ ）A 加大输入信号的调制度B 加大调制频率C 减小检波器的 RC 放电时间常数D 提高检波效率和滤波效果二、填空（共13分，每空格1分）1、LC 谐振回路有（ ）和（ ） 两种谐振方式。
第一章1-1 在性能要求上，功率放大器与小信号放大器比较，有什么不同？解：功率放大器的性能要求为：安全、高效率和失真在允许范围内的输出所需信号功率。
而小信号放大器的性能要求为：增益、输入电阻、输出电阻及频率特性等，一般对输出功率不作要求。
1-3 一功率放大器要求输出功率P 。
= 1000 W ，当集电极效率 C 由 40％提高到 70‰时，试问直流电源提供的直流功率 P D 和功率管耗散功率 P C 各减小多少？解：当 C1 = 40 时， P D1 = P / C =2500W ，P = P D1 P =1500 Wo C1 o当 C2=70时， P D2 = P o /C =1428.57 W ， P C2 = P D2P o = 428.57 W可见，随着效率升高， P D 下降， (P D1P D2 ) = 1071.43 WP 下降， (P C1 P C2 ) = 1071.43 WC1-6 如图（ b ）所示为低频功率晶体管 3DD325 的输出特性曲线，由它接成的放大器如 图（ a ）所示，已知 V CC = 5 V ，试求下列条件下的 L D C LP 、 P 、（运用图解法） ：（ 1） R = 10 ， Q 点在负载线中点，充分激励； （2）R L = 5 ， I BQ 同（ 1）值， I cm = I CQ ；（ 3） R L = 5 ， Q 点在负载线中点，激励同（ 1）值；（4） R L = 5 ， Q 点在负载线中点，充 分激励。
解： (1) R L = 10 时，作负载线 (由 V CE = V CC I C R L )，取 Q 在放大区负载线中点，充分激励，由图得 V CEQ1 = 2.6V ， I CQ1 = 220mA ， I BQ1 = I bm = 2.4mA因为 V cm = V CEQ1 V CE(sat) = (2.6 0.2) V = 2.4 V ， I cm = I CQ1 = 220 mA所以 P L 1264 mW ，P D = V CC I CQ1 = 1.1 W ， C = P L / P D = 24V cm I cm 2(2) 当 R L =5 时，由 V CE = V CC I C R L 作负载线， I BQ 同 (1)值，即 I BQ2 = 2.4mA ，得 Q 2 点， V CEQ2 = 3.8V ， I CQ2 = 260mA这时， V cm = V CC CEQ2 cm = I CQ2= 260 mAV = 1.2 V ，I 所以 P L1 156 mW ，P D = V CC I CQ2 = 1.3 W ， C = P L / P D = 12 V cm I cm2(3)当 R L =5 ， Q 在放大区内的中点，激励同 (1)，由图 Q 3 点， V CEQ3 = 2.75V ，I CQ3= 460mA ，I BQ3 = 4.6mA ， I bm = 2.4mA相应的 v CEmin = 1.55V ， i= 700mA 。
《高频电子线路》复习题（含解答）一、是非题（在括号内打“√”表示对，“×”表示错。
）1．多级耦合的调谐放大器的通频带比组成它的单级单调谐放大器的通频带宽。
（×）2．多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。
（×）3．功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输出功率。
（√）4．放大器必须同时满足相位平衡条件和振幅条件才能产生自激振荡。
（√）5．电感三点式振荡器的输出波形比电容三点式振荡器的输出波形好。
（×）6．在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。
（√）7．双边带（DSB）信号的振幅与调制信号的规律成正比。
（×）8．调频有两种方法，分别称为直接调频和间接调频。
（√）9．锁相环路与自动频率控制电路实现稳频功能时，锁相环路的性能优越。
（√）10．LC回路的品质因数Q值愈小，其选频能力愈强。
（×）11．调谐放大器兼有放大和选频功能。
（√）12．DSB调幅波中所包含的频率成分有载频、上下边频。
（×）13．LC回路的品质因数Q值愈小，其选频能力愈弱。
（√）14.调谐功率放大器是采用折线近似分析法。
（√）二、选择题（将一个正确选项前的字母填在括号内）1．欲提高功率放大器的效率，应使放大器的工作状态为（ D ）A．甲类 B．乙类 C．甲乙类 D．丙类2．为提高振荡频率的稳定度，高频正弦波振荡器一般选用（ B ）A．LC正弦波振荡器 B．晶体振荡器 C．RC正弦波振荡器3．若载波u C(t)=UCcosωC t,调制信号uΩ(t)= UΩcosΩt，则调相波的表达式为（ B ）A．u PM(t)=U C cos（ωC t＋m f sinΩt） B．u PM(t)=U C cos（ωC t＋m p cosΩt）C．u PM(t)=U C（1＋m p cosΩt）cosωC t D．u PM(t)=kUΩU C cosωC tcosΩt4．某调频波，其调制信号频率F＝1kHz，载波频率为10.7MHz，最大频偏Δf m＝10kHz，若调制信号的振幅不变，频率加倍，则此时调频波的频带宽度为（ B ）A．12kHz B．24kHz C．20kHz D．40kHz5．MC1596集成模拟乘法器不可以用作（ D ）A．混频 B．振幅调制 C．调幅波的解调 D．频率调制6．某丙类谐振功率放大器工作在临界状态，若保持其它参数不变，将集电极直流电源电压增大，则放大器的工作状态将变为（ D ）A．过压 B．弱过压 C．临界 D．欠压7．鉴频的描述是（ B ）A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调8．下图所示框图能实现何种功能？（ C ）其中u s(t)= U s cosωs tcosΩt， u L(t)= U L cosωL tA．振幅调制 B．调幅波的解调 C．混频 D．鉴频9．二极管峰值包络检波器，原电路正常工作。
若负载电阻加倍，会引起（ A ）A．惰性失真 B．底部切割失真 C．惰性失真和底部切割失真10．在调谐放大器的LC回路两端并上一个电阻R，可以（ C ）A．提高回路的Q值 B．提高谐振频率 C．加宽通频带 D．减小通频带11．试用自激振荡的相位条件判别下图能产生自激振荡的电路（D）A B C D12．功率放大电路根据以下哪种说法可分为甲类、甲乙类、乙类、丙类等（ D ）A．电路特点 B．功率放大倍数 C．电流大小 D．功放管静态工作点选择情况13．用万用表欧姆档测量小功率三极管的电极时，应该把欧姆档拨到（ A ）A．R×100或R×1k档 B．R×1档 C．R×10档 D．R×10k档14．MC1596集成模拟乘法器不可以用作（ C ）A．振幅调制 B．调幅波的解调 C．频率调制 D．混频15．混频电路又称变频电路，在变频过程中以下正确叙述是（ C ）A．信号的频谱结构发生变化 B．信号的调制类型发生变化C．信号的载频发生变化16．同步检波器要求接收端载波与发端载波（ C ）A．频率相同、幅度相同 B．相位相同、幅度相同C．频率相同、相位相同 D．频率相同、相位相同、幅度相同17．属于频谱的线性搬移过程的有（ A ）A．振幅调制 B．频率调制 C．相位调制 D．角度解调18．正弦振荡器中选频网络的作用是（ A ）A．产生单一频率的正弦波 B．提高输出信号的振幅 C．保证电路起振19．在一块正常放大的电路板上，测得某三极管的三个极对地电位如图所示，则管子的导电类型以及管脚自左至右的顺序分别为（ A ）A．NPN型、bec B．NPN型、ebcC．NPN型、ecb D． NPN型、bce20．判断下图是哪一类振荡器（ C ）A．电感三点式B．电容三点式C．改进的电容三点式D．变压器耦合式21．自动增益控制简称（ A ）A．AGC B．AFC C．APC22．调幅波的信息包含在它的（ B ）A．频率变化之中 B．幅度变化之中 C．相位变化之中23．调频收音机中频信号频率为（ A ）A．465kHz B．10.7MHz C．38MHz D．不能确定24．惰性失真和负峰切割失真是下列哪种检波器特有的失真（ B ）A．小信号平方律检波器 B．大信号包络检波器 C．同步检波器25．高频小信号调谐放大器主要工作在（ A ）A．甲类 B．乙类 C．甲乙类 D．丙类26．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是2V，则所测正弦波的峰值为（ B ）A．9.2V B．4.6V C．6.5V D．3.25V27．如图所示电路，以下说法正确的是（ C ）A．该电路由于放大器不能正常工作，不能产生正弦波振荡B．该电路由于无选频网络，不能产生正弦波振荡C．该电路由于不满足相位平衡条件，不能产生正弦波振荡D．该电路满足相位平衡条件，可能产生正弦波振荡28．在波形上它的包络与调制信号形状完全相同的是（ A ）A．AM B．DSB C．SSB D．VSB29．直接调频与间接调频相比，以下说法正确的是（C）A．直接调频频偏较大，中心频率稳定 B．间接调频频偏较大，中心频率不稳定C．直接调频频偏较大，中心频率不稳定 D．间接调频频偏较大，中心频率稳定30．某超外差接收机接收930kHz的信号时，可收到690kHz和810kHz信号，但不能单独收到其中一个台的信号，此干扰为（D）A．干扰哨声 B．互调干扰C．镜像干扰 D．交调干扰31．如图所示为示波器测量正弦波波形参数的画面，若“TIME/DIV”的指示值是5μs，则所测正弦波的频率为（B）A．100kHz B．50kHz C．25kHz D．20kHz32．小信号调谐放大器主要用于无线通信系统的（B）A．发送设备 B．接收设备 C．发送设备、接收设备33．鉴相的描述是（C）A．调幅信号的解调 B．调频信号的解调 C．调相信号的解调34．下图所示框图能实现何种功能？（B）其中u s(t)= U s cosωc tcosΩt， u r(t)= U r cosωc tA．振幅调制 B. 检波 C. 混频 D. 鉴频35．调幅的描述（ C ）A．用载波信号去控制调制信号的振幅，使调制信号的振幅按载波信号的规律发生变化。
B．用调制信号去控制载波信号的振幅，使调制信号的振幅按载波信号的规律发生变化。
C．用调制信号去控制载波信号的振幅，使载波信号的的振幅随调制信号的规律发生变化。
36．大信号包络检波器只适用于以下哪种调幅波（D）A．VSB B．SSB C．DSB D．AM37．检波并经隔直电容后的信号成份有（D）A．调幅波、低频、直流 B．等幅载波和上下边频C．等幅载波、低频、直流 D．低频信号38．AFC电路的作用是（A）A．维持工作频率稳定 B．消除频率误差C．使输出信号幅度保持恒定或仅在很小的范围内变化39．混频器主要用于无线通信系统的（B）A．发送设备 B．接收设备 C．发送设备、接收设备40．锁相环路的组成不包括以下哪个部分（D）A．鉴相器 B．环路滤波器 C．压控振荡器 D．鉴频器41．如图所示为示波器测量正弦波波形参数的画面，若“VOLTS/DIV”的指示值是1V，则所测正弦波的有效值（D）A．4.6V B．2.3V C．3.25V D．1.63V42．石英晶体振荡器的主要优点是（C）A．容易起振 B．振幅稳定 C．频率稳定度高 D．减小谐波分量43．无线通信系统接收设备中的中放部分采用的是以下哪种电路（ A ）A．调谐放大器 B．谐振功率放大器 C．检波器 D．鉴频器44．调幅收音机中频信号频率为（A）A．465kHz B．10.7MHz C．38MHz D．不能确定45．自动频率控制简称（B）A．AGC B．AFC C．APC46．锁相环路电路的作用是（B）A．维持工作频率稳定 B．实现无频率误差的频率跟踪C．使输出信号幅度保持恒定或仅在很小的范围内变化47．丙类高频功率放大器的通角（D）A．θ＝180° B．90°＜θ＜180° C．θ＝90° D．θ＜90°48．如图所示调谐放大器，接入电阻R4的目的是（C）A. 提高回路的Q值B. 提高谐振频率C. 加宽通频带D. 减小通频带49．如图所示电路，以下说法正确的是（A）A.该电路可以产生正弦波振荡B.该电路不能产生正弦波振荡，原因在于振幅平衡条件不能满足；C.该电路不能产生正弦波振荡，原因在于相位平衡条件不能满足；D.该电路不能产生正弦波振荡，原因在于振幅平衡、相位平衡条件均不能满足；50．用双踪示波器观察到下图所示的波形，此波形是哪种类型的调幅波（D）A．VSB B．SSB C．DSB D．AM51．如图所示为示波器测量正弦波波形参数的画面，若“TIME/DIV”的指示值是1μs，则所测正弦波的频率为（ B ）A．500kHz B．250kHz C．125kHz D．100kHz52．谐振功率放大器主要用于无线通信系统的（A）A．发送设备 B．接收设备 C．发送设备、接收设备53.下列表达正确的是（ B ）。
A. 低频信号可直接从天线有效地辐射B. 频信号必须装载到高频信号上才能从天线有效地辐射C. 高频信号及低频信号都不能从天线上有效地辐射D. 高频信号及低频信号都能从天线有效地辐射54．调频的描述是（ A ）。
A. 用调制信号去控制载波信号的频率，使载波信号的频率随调制信号的规律而变化B. 用载波信号去控制调制信号的频率，使载波信号的频率随调制信号的规律而变化C. 用调制信号去控制载波信号的频率，使调制信号的频率随载波信号的规律而变化55.并联谐振回路外加信号频率等于回路谐振频率时回路呈（ C ）A. 感性B. 容性C. 阻性D. 容性或感性56．无线通信系统接收设备中的中放部分采用的是以下哪种电路（ A ）A．调谐放大器 B．谐振功率放大器 C．检波器 D．鉴频器57．自动频率控制简称（B）A．AGC B．AFC C．APC58. 利用高频功率放大器的集电极调制特性完成功放和谐振调制，功率放大器的工作状态应选( C )A: 欠压 B：临界 C.过压三、填空题1.无线电波传播速度固定不变，频率越高，波长越短；频率_越低，波长越长。
