第三章卡尔曼(Kalman)滤波

卡尔曼滤波通俗理解
卡尔曼滤波通俗理解
卡尔曼滤波（Kalman Filter）是一种用来估计系统状态的算法。

它是一种有效的滤波算法，被用于许多模式拟合场合，如智能位置跟踪或自动控制系统。

卡尔曼滤波的核心思想是，通过先验概率分布来估计状态，而这种先验概率分布是基于观察到的测量值，以及我们对变化过程的知识，形成的。

也就是说，卡尔曼滤波给出了一种融合当前观测值和之前观测值的知识技术，用之来估计状态变量，而不仅仅是根据当前观测值来估计。

它的工作原理是，从先前状态估计，然后反馈新观测的量，根据测量值更新估计状态。

这样就可以得到一个更准确的估计。

简而言之，卡尔曼滤波使得我们可以使用当前测量值和先前观测值的组合，以估计一个可能的状态，而不仅仅是根据当前测量值来估计。

这就是卡尔曼滤波的优势所在。

Kalman滤波算法的特点：（1）由于Kalman滤波算法将被估计的信号看作在白噪声作用下一个随机线性系统的输出，并且其输入/输出关系是由状态方程和输出方程在时间域内给出的，因此这种滤波方法不仅适用于平稳随机过程的滤波，而且特别适用于非平稳或平稳马尔可夫序列或高斯-马尔可夫序列的滤波，所以其应用范围是十分广泛的。

（2）Kalman滤波算法是一种时间域滤波方法，采用状态空间描述系统。

系统的过程噪声和量测噪声并不是需要滤除的对象，它们的统计特征正是估计过程中需要利用的信息，而被估计量和观测量在不同时刻的一、二阶矩却是不必要知道的。

（3）由于Kalman滤波的基本方程是时间域内的递推形式，其计算过程是一个不断地“预测-修正”的过程，在求解时不要求存储大量数据，并且一旦观测到了新的数据，随即可以算的新的滤波值，因此这种滤波方法非常适合于实时处理、计算机实现。

（4）由于滤波器的增益矩阵与观测无关，因此它可预先离线算出，从而可以减少实时在线计算量。

在求滤波器增益矩阵时，要求一个矩阵的逆，它的阶数只取决于观测方程的维数，而该维数通常很小，这样，求逆运算是比较方便的。

另外，在求解滤波器增益的过程中，随时可以算出滤波器的精度指标P，其对角线上的元素就是滤波误差向量各分量的方差。

Kalman滤波的应用领域一般地，只要跟时间序列和高斯白噪声有关或者能建立类似的模型的系统，都可以利用Kalman滤波来处理噪声问题，都可以用其来预测、滤波。

Kalman滤波主要应用领域有以下几个方面。

（1）导航制导、目标定位和跟踪领域。

（2）通信与信号处理、数字图像处理、语音信号处理。

（3）天气预报、地震预报。

（4）地质勘探、矿物开采。

（5）故障诊断、检测。

（6）证券股票市场预测。

具体事例：（1）Kalman滤波在温度测量中的应用；（2）Kalman滤波在自由落体运动目标跟踪中的应用；（3）Kalman滤波在船舶GPS导航定位系统中的应用；（4）Kalman滤波在石油地震勘探中的应用；（5）Kalman滤波在视频图像目标跟踪中的应用；。

卡尔曼滤波原理卡尔曼滤波（Kalman Filtering）是一种用于估计、预测和控制的最优滤波方法，由美国籍匈牙利裔数学家卡尔曼（Rudolf E. Kalman）在1960年提出。

卡尔曼滤波是一种递归滤波算法，通过对测量数据和系统模型的融合，可以得到更准确、更可靠的估计结果。

在各种应用领域，如导航、机器人、航空航天、金融等，卡尔曼滤波都被广泛应用。

1. 卡尔曼滤波的基本原理卡尔曼滤波的基本原理是基于状态空间模型，将系统的状态用随机变量来表示。

它假设系统的状态满足线性高斯模型，并通过线性动态方程和线性测量方程描述系统的演化过程和测量过程。

具体而言，卡尔曼滤波算法基于以下两个基本步骤进行：1.1 预测步骤：通过系统的动态方程预测当前时刻的状态，并计算预测的状态协方差矩阵。

预测步骤主要是利用前一时刻的状态和控制输入来预测当前时刻的状态。

1.2 更新步骤：通过系统的测量方程，将预测的状态与实际测量值进行融合，得到最优估计的状态和状态协方差矩阵。

更新步骤主要是利用当前时刻的测量值来修正预测的状态。

通过不断迭代进行预测和更新，可以得到连续时间上的状态估计值，并获得最优的估计结果。

2. 卡尔曼滤波的优势卡尔曼滤波具有以下几个优势：2.1 适用于线性系统与高斯噪声：卡尔曼滤波是一种基于线性高斯模型的滤波方法，对于满足这些条件的系统，卡尔曼滤波能够给出最优的估计结果。

2.2 递归计算：卡尔曼滤波是一种递归滤波算法，可以在每个时刻根据当前的测量值和先前的估计结果进行迭代计算，不需要保存过多的历史数据。

2.3 最优性：卡尔曼滤波可以通过最小均方误差准则，给出能够最优估计系统状态的解。

2.4 实时性：由于卡尔曼滤波的递归计算特性，它可以实时地处理数据，并及时根据新的测量值进行估计。

3. 卡尔曼滤波的应用卡尔曼滤波在多个领域都有广泛的应用，以下是一些典型的应用例子：3.1 导航系统：卡尔曼滤波可以用于导航系统中的位置和速度估计，可以结合地面测量值和惯性测量传感器的数据，提供精确的导航信息。

卡尔曼滤波卡尔曼滤波(Kalman filtering ) 一种利用线性系统状态方程，通过系统输入输出观测数据，对系统状态进行最优估计的算法。

由于观测数据中包括系统中的噪声和干扰的影响，所以最优估计也可看作是滤波过程。

斯坦利施密特(Stanley Schmidt)首次实现了卡尔曼滤波器。

卡尔曼在NASA埃姆斯研究中心访问时，发现他的方法对于解决阿波罗计划的轨道预测很有用，后来阿波罗飞船的导航电脑使用了这种滤波器。

关于这种滤波器的论文由Swerli ng (1958), Kalman (I960) 与Kalma n and Bucy (1961) 发表。

数据滤波是去除噪声还原真实数据的一种数据处理技术，Kalman滤波在测量方差已知的情况下能够从一系列存在测量噪声的数据中，估计动态系统的状态•由于，它便于计算机编程实现，并能够对现场采集的数据进行实时的更新和处理，Kalman滤波是目前应用最为广泛的滤波方法，在通信，导航，制导与控制等多领域得到了较好的应用•中文名卡尔曼滤波器，Kalman滤波，卡曼滤波外文名KALMAN FILTER表达式X(k)=A X(k-1)+B U(k)+W(k)提岀者斯坦利施密特提岀时间1958应用学科天文，宇航，气象适用领域范围雷达跟踪去噪声适用领域范围控制、制导、导航、通讯等现代工程斯坦利施密特(Stanley Schmidt)首次实现了卡尔曼滤波器。

卡尔曼在NASA埃姆斯研究中心访问时，发现他的方法对于解决阿波罗计划的轨道预测很有用，后来阿波罗飞船的导—航电脑使用了这种滤波器。

关于这种滤波器的论文由Swerling (1958)， Kalman (1960)与Kalma n and Bucy (1961) 发表。

2定义传统的滤波方法，只能是在有用信号与噪声具有不同频带的条件下才能实现. 20世纪40年代，N .维纳和A. H .柯尔莫哥罗夫把信号和噪声的统计性质引进了滤波理论，在假设信号和噪声都是平稳过程的条件下，利用最优化方法对信号真值进行估计，达到滤波目的，从而在概念上与传统的滤波方法联系起来，被称为维纳滤波。

卡尔曼滤波的原理说明（通俗易懂）以下是为大家整理的卡尔曼滤波的原理说明（通俗易懂）的相关范文，本文关键词为尔曼,滤波,原理,说明,通俗易懂,尔曼,滤波,原理,说明,学，您可以从右上方搜索框检索更多相关文章，如果您觉得有用，请继续关注我们并推荐给您的好友，您可以在综合文库中查看更多范文。

卡尔曼滤波的原理说明在学习卡尔曼滤波器之前，首先看看为什么叫“卡尔曼”。

跟其他著名的理论（例如傅立叶变换，泰勒级数等等）一样，卡尔曼也是一个人的名字，而跟他们不同的是，他是个现代人！卡尔曼全名RudolfemilKalman，匈牙利数学家，1930年出生于匈牙利首都布达佩斯。

1953，1954年于麻省理工学院分别获得电机工程学士及硕士学位。

1957年于哥伦比亚大学获得博士学位。

我们现在要学习的卡尔曼滤波器，正是源于他的博士论文和1960年发表的论文《AnewApproachtoLinearFilteringandpredictionproblems》（线性滤波与预测问题的新方法）。

如果对这编论文有兴趣，可以到这里的地址下载：/~welch/kalman/media/pdf/Kalman1960.pdf 简单来说，卡尔曼滤波器是一个“optimalrecursivedataprocessingalgorithm（最优化自回归数据处理算法）”。

对于解决很大部分的问题，他是最优，效率最高甚至是最有用的。

他的广泛应用已经超过30年，包括机器人导航，控制，传感器数据融合甚至在军事方面的雷达系统以及导弹追踪等等。

近年来更被应用于计算机图像处理，例如头脸识别，图像分割，图像边缘检测等等。

2．卡尔曼滤波器的介绍（IntroductiontotheKalmanFilter）为了可以更加容易的理解卡尔曼滤波器，这里会应用形象的描述方法来讲解，而不是像大多数参考书那样罗列一大堆的数学公式和数学符号。

但是，他的5条公式是其核心内容。

结合现代的计算机，其实卡尔曼的程序相当的简单，只要你理解了他的那5条公式。

卡尔曼滤波计算速度摘要：1.卡尔曼滤波简介2.卡尔曼滤波的计算速度3.影响卡尔曼滤波计算速度的因素4.如何提高卡尔曼滤波的计算速度5.结论正文：一、卡尔曼滤波简介卡尔曼滤波（Kalman filter）是一种线性最优递归滤波算法，主要用于实时估计动态系统的状态变量。

其主要优点是在观测数据存在噪声的情况下，能够实现对系统状态的精确估计。

卡尔曼滤波在许多领域都有广泛应用，如导航定位、信号处理、机器人控制等。

二、卡尔曼滤波的计算速度卡尔曼滤波的计算速度主要取决于以下几个因素：1.系统的规模：卡尔曼滤波的计算复杂度与系统状态变量的数量成正比。

状态变量越多，需要计算的矩阵乘法和加法运算越多，计算速度相对较慢。

2.观测数据的数量和质量：观测数据越多，卡尔曼滤波的计算速度会相应提高。

同时，如果观测数据的质量较高，即噪声较小，那么卡尔曼滤波的收敛速度也会较快。

3.滤波器的参数：卡尔曼滤波的计算速度还与滤波器的参数选择有关。

例如，选择合适的滤波器增益可以加速收敛速度，但过大的增益可能导致滤波器不稳定。

三、影响卡尔曼滤波计算速度的因素1.系统矩阵的规模：系统矩阵的规模直接影响卡尔曼滤波的计算速度。

如果系统矩阵较大，那么计算复杂度也会相应增加，导致计算速度较慢。

2.观测矩阵的规模：观测矩阵的规模也会影响卡尔曼滤波的计算速度。

观测矩阵越大，需要的矩阵乘法和加法运算越多，计算速度越慢。

3.噪声水平：观测数据的噪声水平会影响卡尔曼滤波的收敛速度。

噪声越大，滤波器需要更多的迭代次数才能达到预定的收敛精度，计算速度相应降低。

四、如何提高卡尔曼滤波的计算速度1.优化系统模型：通过选择合适的系统模型，可以降低系统矩阵的规模，从而提高卡尔曼滤波的计算速度。

2.采用近似计算方法：对于大规模的系统，可以采用近似计算方法，如矩阵分解、Cholesky 分解等，以降低计算复杂度。

3.并行计算：利用现代计算机的多核处理器，可以实现卡尔曼滤波的并行计算，从而提高计算速度。

卡尔曼滤波详解卡尔曼滤波(Kalman Filter)是一种用于估计系统状态的算法，广泛应用于控制系统、信号处理、机器人导航等领域。

卡尔曼滤波的核心思想是利用系统的动态模型和测量数据的信息来对系统状态进行估计，同时最小化估计误差的方差。

在实际应用中，卡尔曼滤波能够对系统状态进行高效、准确的估计，并具有良好的鲁棒性和适应性。

卡尔曼滤波的核心思想可以简单概括为“测量并补偿”，即先通过传感器测量得到当前的状态信息，然后利用系统动态模型来预测下一时刻的状态，再将测量值与预测值进行比较，通过加权平均的方式得到最终的估计值。

要实现这个过程，需要建立卡尔曼滤波的基本模型，包括状态转移方程、观测方程、协方差矩阵和初始状态。

卡尔曼滤波的核心步骤包括预测阶段和更新阶段。

预测阶段主要利用系统动态模型对状态进行预测，以及计算预测误差的方差。

预测阶段包括以下几个步骤：1. 状态预测：根据系统动态模型和当前状态估计值，预测下一时刻的状态估计值。

2. 协方差预测：根据系统动态模型和当前状态协方差矩阵，预测下一时刻的协方差矩阵。

3. 估计误差的量化：计算预测值与真实值之间的估计误差，以及预测误差的方差。

更新阶段主要利用测量数据对状态进行修正，以及更新协方差矩阵。

更新阶段包括以下几个步骤：1. 估计增益：根据协方差矩阵和观测噪声方差，计算估计值与观测值之间的加权比例。

2. 状态修正：利用估计增益和测量值对状态进行修正。

3. 协方差修正：利用估计增益对协方差矩阵进行修正。

卡尔曼滤波的应用非常广泛，包括导航系统、车辆控制、信号处理、自动驾驶、机器人导航等领域。

卡尔曼滤波能够对系统状态进行高效、准确的估计，并且具有良好的鲁棒性和适应性，对噪声和误差具有较好的鲁棒性。

此外，卡尔曼滤波具有良好的数学基础和理论支撑，能够直接应用于许多复杂的系统中。

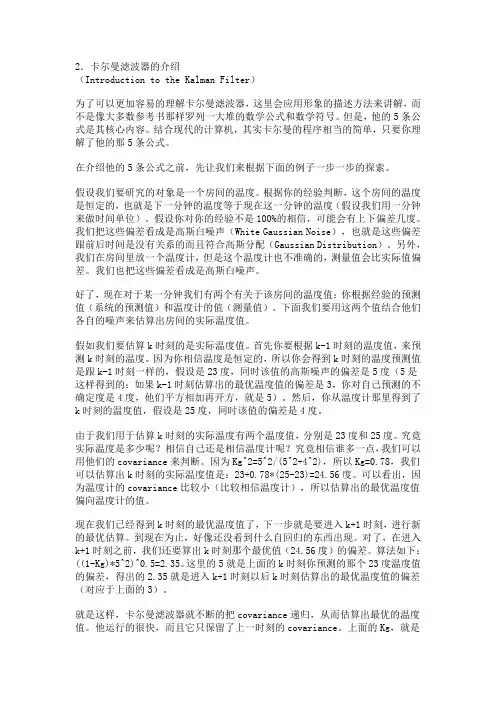

2．卡尔曼滤波器的介绍（Introduction to the Kalman Filter）为了可以更加容易的理解卡尔曼滤波器，这里会应用形象的描述方法来讲解，而不是像大多数参考书那样罗列一大堆的数学公式和数学符号。

但是，他的5条公式是其核心内容。

结合现代的计算机，其实卡尔曼的程序相当的简单，只要你理解了他的那5条公式。

在介绍他的5条公式之前，先让我们来根据下面的例子一步一步的探索。

假设我们要研究的对象是一个房间的温度。

根据你的经验判断，这个房间的温度是恒定的，也就是下一分钟的温度等于现在这一分钟的温度（假设我们用一分钟来做时间单位）。

假设你对你的经验不是100%的相信，可能会有上下偏差几度。

我们把这些偏差看成是高斯白噪声（White Gaussian Noise），也就是这些偏差跟前后时间是没有关系的而且符合高斯分配（Gaussian Distribution）。

另外，我们在房间里放一个温度计，但是这个温度计也不准确的，测量值会比实际值偏差。

我们也把这些偏差看成是高斯白噪声。

好了，现在对于某一分钟我们有两个有关于该房间的温度值：你根据经验的预测值（系统的预测值）和温度计的值（测量值）。

下面我们要用这两个值结合他们各自的噪声来估算出房间的实际温度值。

假如我们要估算k时刻的是实际温度值。

首先你要根据k-1时刻的温度值，来预测k时刻的温度。

因为你相信温度是恒定的，所以你会得到k时刻的温度预测值是跟k-1时刻一样的，假设是23度，同时该值的高斯噪声的偏差是5度（5是这样得到的：如果k-1时刻估算出的最优温度值的偏差是3，你对自己预测的不确定度是4度，他们平方相加再开方，就是5）。

然后，你从温度计那里得到了k时刻的温度值，假设是25度，同时该值的偏差是4度。

由于我们用于估算k时刻的实际温度有两个温度值，分别是23度和25度。

究竟实际温度是多少呢？相信自己还是相信温度计呢？究竟相信谁多一点，我们可以用他们的covariance来判断。

卡尔曼滤波一、卡尔曼滤波的起源谈到信号的分析与处理，就离不开滤波两个字。

通常，信号的频谱处于有限的频率范围内，而噪声的频谱则散布在很广的频率范围内，为了消除噪声，可以把FIR滤波器或者IIR滤波器设计成合适的频带滤波器，进行频域滤波。

但在许多应用场合，需要直接进行时域滤波,从带噪声的信号中提取有用信号。

虽然这样的过程其实也算是对信号的滤波，但其所依据的理论，即针对随机信号的估计理论,是自成体系的.人们对于随机信号干扰下的有用信号不能“确知”，只能“估计”.为了“估计"，要事先确定某种准则以评定估计的好坏程度.最小均方误差是一种常用的比较简单的经典准则。

对于平稳时间序列的最小均方误差估计的第一个明确解是维纳在1942年2月首先给出的.当时美国的一个战争研究团体发表了一个秘密文件，其中就包括维纳关于滤波问题的研究工作，这项研究是用于防空火力控制系统的.维纳滤波器是基于最小均方误差准则的估计器。

为了寻求维纳滤波器的冲激响应,需要求解著名的维纳–霍夫方程。

这种滤波理论所求的是使均方误差最小的系统最佳冲激响应的明确表达式。

从维纳–霍夫方程来看，维纳滤波算法是十分低效的。

这种算法要求设置大量的存储器来保存过去的测量数据,一个新的数据到来后，要进行刷新，重新计算自相关和互相关序列。

再者，求解这个方程需要耗费大量时间对高阶矩阵求逆。

因此,维纳滤波算法难以运用于实时处理中，尤其是无法用于军事、航空航天等领域。

为此,许多科技工作者进行了多方探索，但在解决非平稳过程的滤波问题时,能给出的方法很少。

到20世纪50年代中期，随着空间技术的发展，要求对卫星轨道进行精确地测量，这种方法越来越不能满足实际应用的需要。

为此，人们将滤波问题以微分方程表示,提出了一系列适应空间技术应用的精炼算法。

1960年和1961年，卡尔曼（R. E. Kalman）和布西（R. S。

Bucy)提出了递推滤波算法，成功的将状态变量引入到滤波理论中来，用消息与干扰的状态空间模型代替了通常用来描述它们的协方差函数，将状态空间描述与离散数间刷新联系起来，适于计算机直接进行计算，而不是去寻求滤波器冲激响应的明确公式。

第4章 卡尔曼（Kalman ）滤波卡尔曼滤波的思想是把动态系统表示成状态空间形式，是一种连续修正系统的线性投影算法。

功能 1） 连续修正系统的线性投影算法。

2）用于计算高斯ARMA 过程的精确有限样本预测和精确的似然函数。

3） 分解矩阵自协方差生成函数或谱密度。

4）估计系数随时间变化的向量自回归。

第一节 动态系统的状态空间表示一．假设条件令t y 表示时期t 观察到变量的一个()1n ×向量。

则t y 的动态可以用不可观测的()1r ×向量t ξ来表示，t ξ为状态向量。

t y 的动态系统可以表示为如下的状态空间模型：11t t t F v ξξ++=+ （1）t t t t y A x H w ξ′′=++ （2）其中′′F,A ,H 分别为()r r ×，()n k ×和()n r ×矩阵，t x 是外生变量或前定变量的()1k ×向量。

方程（1）称为状态方程，方程（2）称为观察方程。

其中()1r ×向量t v 和()1n ×向量t w 为向量白噪声：()()00t t Qt E v v t R t E w w t ττττττ=⎧′=⎨≠⎩=⎧′=⎨≠⎩ （3）其中,Q R 为()(),r r n n ××矩阵。

假定扰动项t v 和t w 在所有阶滞后都不相关：()0t t E v w ′= 对所有的t 和τ （4）t x 为前定或外生变量，意味着对0,1,2,....,s =除包含在121,,...,t t y y y −−之内的信息外，t x 不再能提供关于t s ξ+以及t s w +的任何信息。

即t x 可能包含y 的滞后值或所有与τ、τξ和w τ不相关变量。

状态空间系统描述有限观察值序列{}1,...,T y y ，需要知道状态向量的初始值1ξ，根据状态方程（1），t ξ可写作()123,,,...,t v v v ξ的线性函数： 2211221....t t t t t t v Fv F v F v F ξξ−−−−=+++++ 2,3,...,t T = （5）这里假定1ξ与t v 和t w 的任何实现都不相关：()()1101,2,...,01,2,...,t t E v TE w Tξτξτ′==′== （6）根据（3）和（6），得t v 和ξ的滞后值不相关：()0t E v τξ′= 1,2,...,1t t τ=−− （7） ()0t E w τξ′= 1,2,...,T τ= （8） ()()()0t t E w y E w A x H w ττττξ′′′=++= 1,2,...,1t t τ=−− （9） ()0t E v y τ′= 1,2,...,1t t τ=−− （10）二．状态空间系统的例子例1 ()AR p 过程，()()()112111...t t t p t p t y y y y µφµφµφµε+−−++−=−+−++−+ （11）()2t t E t τστεετ⎧==⎨≠⎩ （12） 可以写作状态空间形式。

一、背景---卡尔曼滤波的意义随着传感技术、机器人、自动驾驶以及航空航天等技术的不断发展，对控制系统的精度及稳定性的要求也越来越高。

卡尔曼滤波作为一种状态最优估计的方法，其应用也越来越普遍，如在无人机、机器人等领域均得到了广泛应用。

对于Kalman Filter的理解，用过的都知道“黄金五条”公式，且通过“预测”与“更新”两个过程来对系统的状态进行最优估计，但完整的推导过程却不一定能写出来，希望通过此文能对卡尔曼滤波的原理及状态估计算法有更一步的理解。

二、卡尔曼滤波的基本模型假设一离散线性动态系统的模型如下所示：x_{k} = A*x_{k-1} + B*u_{k} + w_{k-1}-------(1)z_{k} = H*x_{k} + v_{k} --------------------(2)其中，各变量表征的意义为：———————————————————————————x_{k}\Rightarrow 系统状态矩阵，-------， z_{k}\Rightarrow 状态阵的观测量（实测）A\Rightarrow 状态转移矩阵，-------， B\Rightarrow 控制输入矩阵H\Rightarrow 状态观测矩阵w_{k-1}\Rightarrow 过程噪声，-------，v_{k}\Rightarrow 测量噪声———————————————————————————如果大家学过《现代控制理论》的话，对上述模型的描述形式一定不会陌生，只是多了变量 w_{k-1} 与 v_{k} 。

其中，随机变量w_{k-1} 代表过程噪声（process noise）， v_{k} 代表测量噪声（measurement noise），且为高斯白噪声，协方差分别为 Q 和 R ，即 p(w) \in N(0,Q) ， p(v) \in N(0,R) 。

为什么要引入这两个变量呢？对于大多数实际的控制系统（如倒立摆系统）而言，它并不是一个严格的线性时变系统(Linear Time System)，亦或系统结构参数的不确定性，导致估计的状态值x_{k} 存在偏差，而这个偏差值由过程噪声 w_{k} 来表征。
