熟悉自动化仪表线路及管路安装要求--一级建造师考试辅导《机电工程管理与实务》第一章第三节讲义9

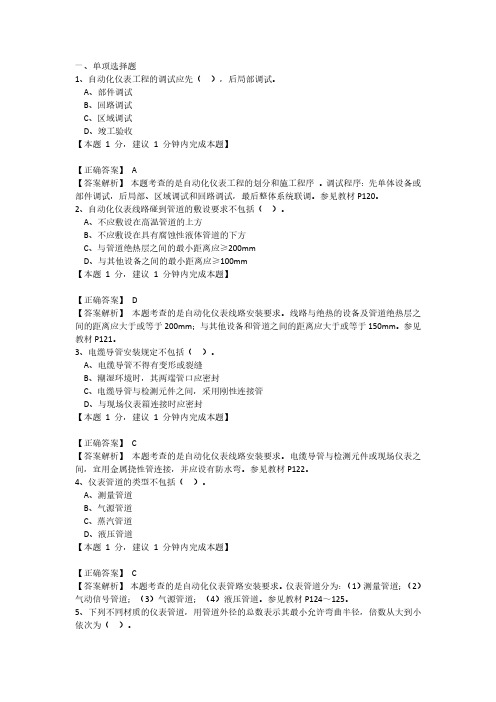

一、单项选择题1、自动化仪表工程的调试应先（ ），后局部调试。

A、部件调试B、回路调试C、区域调试D、竣工验收【本题1 分，建议1 分钟内完成本题】【正确答案】A【答案解析】本题考查的是自动化仪表工程的划分和施工程序。

调试程序：先单体设备或部件调试，后局部、区域调试和回路调试，最后整体系统联调。

参见教材P120。

2、自动化仪表线路碰到管道的敷设要求不包括（ ）。

A、不应敷设在高温管道的上方B、不应敷设在具有腐蚀性液体管道的下方C、与管道绝热层之间的最小距离应≥200mmD、与其他设备之间的最小距离应≥100mm【本题1 分，建议1 分钟内完成本题】【正确答案】D【答案解析】本题考查的是自动化仪表线路安装要求。

线路与绝热的设备及管道绝热层之间的距离应大于或等于200mm；与其他设备和管道之间的距离应大于或等于150mm。

参见教材P121。

3、电缆导管安装规定不包括（ ）。

A、电缆导管不得有变形或裂缝B、潮湿环境时，其两端管口应密封C、电缆导管与检测元件之间，采用刚性连接管D、与现场仪表箱连接时应密封【本题1 分，建议1 分钟内完成本题】【正确答案】C【答案解析】本题考查的是自动化仪表线路安装要求。

电缆导管与检测元件或现场仪表之间，宜用金属挠性管连接，并应设有防水弯。

参见教材P122。

4、仪表管道的类型不包括（ ）。

A、测量管道B、气源管道C、蒸汽管道D、液压管道【本题1 分，建议1 分钟内完成本题】【正确答案】C【答案解析】本题考查的是自动化仪表管路安装要求。

仪表管道分为：（1）测量管道；（2）气动信号管道；（3）气源管道；（4）液压管道。

参见教材P124～125。

5、下列不同材质的仪表管道，用管道外径的总数表示其最小允许弯曲半径，倍数从大到小依次为（ ）。

A、高压钢管、紫钢管、塑料管B、高压钢管、塑料管、紫铜管C、塑料管、高压钢管、紫铜管D、塑料管、紫铜管、高压钢管【本题1 分，建议1 分钟内完成本题】【正确答案】B【答案解析】本题考查的是自动化仪表管路安装要求。

2024年一级建造师考试机电工程管理与实务复习试卷(答案在后面)一、单项选择题（本大题有20小题，每小题1分，共20分）1、在设备制造过程中，主要采用( )进行批量零件的钻孔、扩孔、锪孔、铰孔、攻螺纹及切断等加工。

A、钻床B、数控机床C、钻压机D、焊接机器人2、在管道安装时，用于补偿管道因温度变化而产生的热膨胀或冷收缩，避免管道及建筑结构受到损坏的装置称为（）。

A、减震器B、补偿器C、排液装置D、安全阀3、通风与空调工程中，常用的风管连接方式是（）。

A、扣接连接B、咬口连接C、粘接连接D、热熔连接4、在机电工程施工过程中，以下哪项不属于进度管理的重点内容？（）A. 合同工期节点控制B. 施工进度计划的编制与调整C. 进度计划的执行与跟踪D. 施工质量检验5、根据《建设工程安全生产管理条例》，以下关于施工安全管理措施的说法，正确的是（）。

A. 施工现场必须有专职安全生产管理人员进行监督检查B. 施工单位应当根据施工情况制定安全生产规章制度C. 施工现场的安全防护设施必须符合国家标准D. 以上都是6、在某机电工程中，电气设备安装后需要进行调试测试。

以下关于调试测试的说法，正确的是（）。

A. 调试测试必须在设备安装完成后立即进行B. 调试测试可以在设备安装过程中同步进行C. 调试测试应在电气设备投入运行前完成D. 以上都是7、在机电工程施工过程中，以下哪项不属于施工质量控制的关键点？A、施工图纸的审核B、施工材料的质量检验C、施工工艺的优化D、施工人员的安全培训8、某机电工程项目合同工期为6个月，施工过程中因设计变更导致工期延长2个月。

根据《建设工程施工合同（示范文本）》的规定，以下哪种情况下，工期延长的责任应由施工单位承担？A、设计变更通知于合同签订后2个月内发出B、设计变更通知于合同签订后3个月内发出C、设计变更通知于合同签订后4个月内发出D、设计变更通知于合同签订后5个月内发出9、在机电工程竣工验收过程中，以下哪项工作不属于竣工验收的必要程序？A、检查工程质量是否符合设计文件和标准规范B、听取施工单位对工程质量的汇报C、进行竣工资料审查D、进行现场试验和检测10、下列建筑电气安装工程中，属于高压电器元件的是（）。

【考点8】管道安装技术要点【考查分值】约2分【考点频率】5年2次，2020多选、2020案例【考点难度】★★★1.管道敷设及连接（6）管道与大型设备或动设备连接（比如空压机、制氧机、汽轮机等），应在设备安装定位并紧固地脚螺栓后进行。

无论是焊接还是法兰连接，连接时都不应使动设备承受附加外力。

2022一级建造师《机电工程管理与实务》考点精讲：管道安装技术要点在储罐液压（充水）试验及基础初阶段沉降后，再进行储罐接口处法兰的连接。

（8）伴热管及夹套管安装应符合下列规定：置应固定。

【考点扩展】《工业金属管道工程施工规范[附条文说明]GB50235-2010》7.4.2对不得承受附加外荷载的动设备，管道与动设备的连接应符合下列规定：1.与动设备连接前，应在自由状态下检验法兰的平行度和同心度，当设计文件或产品技术文件无规定时，法兰平行度和同心度允许偏差应符合表7.4.2的规定。

2.管道系统与动设备最终连接时，应在联轴器上架设百分表监视动设备的位移。

当动设备额定转速大于6000r／min时，其位移值应小于0．02mm；当额定转速小于或等于6000r／min时，其位移值应小于0．05mm。

【考点经典题】【2020案例节选】【背景资料】B公司在凝结水泵初步找正后，即进行管道连接，因出口管道与设备不同心，无法正常对口，便用手拉葫芦强制调整管道，被A公司制止。

B公司整改后，并在联轴节上架设仪表监视设备位移，保证管道与水泵的安装质量。

【问题】1.A公司为什么制止凝结水管道连接？B公司应如何进行整改？在联轴节上应架设哪些仪表监视设备位移？【参考答案】1.（1）B公司在凝结水泵初步找正后，即进行管道连接。

且在连接时使用手拉葫芦强制对口，不符合规范要求，故A公司制止了B公司凝结水管道连接施工。

（2）B公司在管道与凝结水泵连接前，应在自由状态下检验法兰的平行度和同轴度，偏差应符合规定要求；在凝结水泵安装定位并紧固地脚螺栓后再进行管道连接。

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)建设工程教育网/一级建造师考试辅导《机电工程管理与实务》第二章第一节讲义1机电工程项目施工管理1H420000 机电工程项目施工管理运用一级建造师执业资格考试科目的《建设工程经济》、《建设工程项目管理》和《建设工程法规及相关知识》的基本理论、原理、方法及法律法规，结合机电工程专业施工技术和施工管理知识，紧扣一级建造师执业责任和执业目标要求，在熟练应用机电工程的施工技术和相关法规知识的基础上，围绕合同管理、质量控制、安全控制、成本控制、进度控制、现场管理和遵守法律、法规等内容提出的要求，解决在机电工程项目设计、采购、监造、安装施工、调试、试运行、竣工验收、回访保修各阶段管理中遇到的各种问题的能力。

1H420010 机电工程项目及其建设程序1H420011 掌握机电工程项目的组成一、机电工程建设项目的范围每个具体项目依据项目性质由以下几种专业工程联合组成：土建工程，给水、排水、采暖、卫生工程，电气工程，通风与空调工程，工艺管道工程，工艺金属结构工程，设备安装工程，炉窑砌筑工程，自动化仪表工程，建筑智能化工程，自动消防灭火工程，防腐绝热工程，通信工程，太阳能利用工程，其他。

二、机电工程建设项目的分类（一）以项目建设的性质划分1.新建项目是指地块上原来没有的新开工建设的项目。

若原有规模很小，经重新总体设计，扩大规模使新增加的固定资产值超过原有固定资产值三倍以上，也可视为新建项目。

2.扩建项目3.改建项目4.复建项目5.迁建项目（二）以项目建设规模划分三、机电工程关联的行业1H420012 掌握机电工程项目的特点一、机电工程项目建设的特征（一）设备制造的继续（二）散件装置的组合（三）制作与安装的结合。

正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)
建设工程教育网
/ 一级建造师考试辅导《机电工程管理与实务》第一章第一节讲义1
机电工程技术
1H410000 机电工程技术
1H411000 机电工程项目常用材料及工程设备 1H411010 机电工程项目常用材料
1H411011 掌握机电工程项目常用金属材料的类型及应用
金属材料分为黑色金属和有色金属两大类。

一、黑色金属材料的类型及应用
（一）碳素结构钢
碳素结构钢具有良好的塑性和韧性，易于成型和焊接。

（二）低合金结构钢
低合金结构钢是在普通钢中加入微量合金元素，而具有较好的综合力学性能。

主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造。

例如：某600MW 超超临界电站锅炉汽包使用的就是Q460型钢；机电工程施工中使用的起重机就是Q345型钢制造的。

【例1】（2011真题）低合金结构钢主要适用于（ ）等制造。

A.锅炉汽包
B.压力容器
C.起重机轨道
D.压力管道
E.高强螺栓
【正确答案】ABCD
【答案解析】参见教材P2。

（三）特殊性能低合金高强度钢
（四）钢材的类型及应用
1.型钢
2.板材
3.管材
注意教材“例如”。

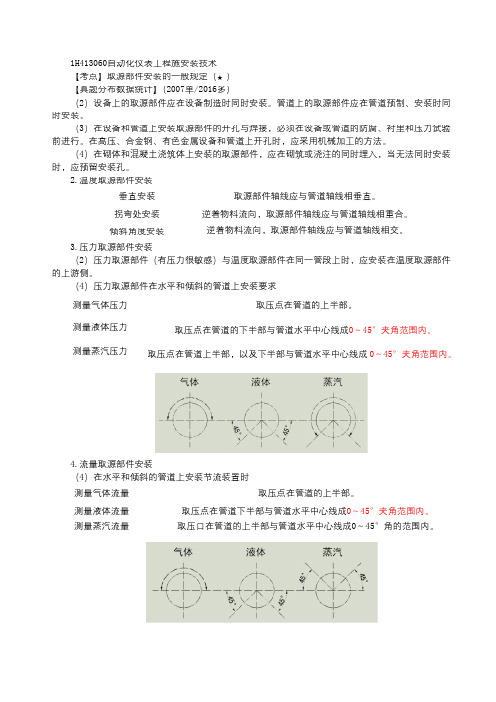

1H413060自动化仪表工程施安装技术
【考点】取源部件安装的一般规定（★）
【真题分布数据统计】（2007单/2016多）
时安装。

2.温度取源部件安装
垂直安装
拐弯处安装
逆着物料流向，取源部件轴线应与管道轴线相重合。

逆着物料流向，取源部件轴线应与管道轴线相交。

倾斜角度安装 3.压力取源部件安装
（2）压力取源部件（有压力很敏感）与温度取源部件在同一管段上时，应安装在温度取源部件 （4）压力取源部件在水平和倾斜的管道上安装要求
测量气体压力
测量液体压力
测量蒸汽压力 取压点在管道的下半部与管道水平中心线成0～45°夹角范围内。

取压点在管道上半部，以及下半部与管道水平中心线成 0～45°夹角范围内。

4.流量取源部件安装
（4）在水平和倾斜的管道上安装节流装置时
测量气体流量
测量液体流量
测量蒸汽流量 取压点在管道下半部与管道水平中心线成0～45°夹角范围内。

取压口在管道的上半部与管道水平中心线成0～45°角的范围内。

（2）设备上的取源部件应在设备制造时同时安装。

管道上的取源部件应在管道预制、安装时同 （3）在设备和管道上安装取源部件的开孔与焊接，必须在设备或管道的防腐、衬里和压力试验 前进行。

在高压、合金钢、有色金属设备和管道上开孔时，应采用机械加工的方法。

（4）在砌体和混凝土浇筑体上安装的取源部件，应在砌筑或浇注的同时埋入，当无法同时安装 时，应预留安装孔。

取源部件轴线应与管道轴线相垂直。

的上游侧。

取压点在管道的上半部。

取压点在管道的上半部。

一级建造师机电实务-自动化仪表工程安装技术1、下列关于自动化仪表在施工阶段相关工作的说法错误的是()。

A.仪表在安装使用期，应进行检查、校准和试验，确认符合设计文件要求及产品技术文件所规定的技术性能。

B.爆炸和火灾危险区域内的仪表安装工程必须全部检验C.操作台内设备构件之间连接要牢固，不应采用焊接方式。

D.弱电系统设备的定位、安装、接线端连接，应在装饰工程开始前结束2、仪表工程调试阶段的调试程序正确的是（）。

A.先区域调试，后单体设备调试。

B.先回路调试，后部件调试C.先单体设备调试，后回路调试D.先局部调试，后部件调试3、下列关于取源部件安装的一般规定说法正确的是（）。

A.设备上的取源部件应在设备制造完成后单独进行安装。

B.管道上的取源部件应在管道安装完成后进行安装。

C.在设备或管道上安装取源部件的开孔和焊接工作，宜在设备或管道的防腐、衬里和压力试验前进行。

D.取源阀门与设备或管道的连接宜采用卡套式接头。

4、自动化仪表的取源阀门与管道连接不宜采用（）。

A.法兰方式B.螺纹方式C.焊接方式D.卡套方式5、温度取源部件与管道呈倾斜角度安装时，宜逆着物料流向，取源部件轴线应与管道轴线（）。

A.垂直B.相交C.平行D.重合6、温度取源部件在管道的拐弯处安装时，宜逆着物料流向，取源部件轴线应与管道轴线相（）。

A.垂直B.相交C.平行D.重合7、温度取源部件与压力取源部件在同一管段上时，温度取源部件应安装在压力取源部件的（）。

A.同侧B.下游侧C.上游侧D.前端8、在水平和倾斜的管道上安装压力取源部件时，下列关于取压点的方位不符合要求的是（）。

A.测量气体压力时，应在管道的上半部B.测量液体压力时，应在管道的下半部与管道水平中心线成0°〜45°夹角范围内C.测量蒸汽压力时，应在管道的上半部，以及下半部与管道水平中心线成0°〜45°夹角范围内D.测量蒸汽压力时，应在管道的上半部与管道水平中心线成0°〜45°夹角范围内。

正保远程教育旗下品牌网站 美国纽交所上市公司(NYSE:DL)建设工程教育网/ 一级建造师考试辅导《机电工程管理与实务》第一章第四节讲义1建筑管道工程安装技术1H414010 建筑管道工程安装技术1H414011 掌握建筑管道工程施工程序一、建筑管道工程分类及执行的标准、规范二、建筑管道工程施工程序及技术要点（一）建筑管道施工程序施工准备→配合土建预留、预埋→管道测绘放线→管道元件检验→管道支架制作安装→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。

【例】1】（2010年二级真题）按照建筑给水、排水、供热及采暖管道工程的一般施工程序，在完成了管道安装之后，下一步应进行的施工程序是（ ）。

A.管道附件检验B.管道防腐绝热C.管道系统清洗D.管道系统试验【正确答案】D【答案解析】施工准备→配合土建预留、预埋→管道测绘放线→管道元件检验→管道支架制作安装→管道加工预制→管道安装→系统试验→防腐绝热→系统清洗→试运行→竣工验收。

参见教材P94。

（二）建筑管道施工技术要点1.配合土建工程预留、预埋。

2.管道测绘放线。

3.管道元件的检验。

管道元件包括管道组成件和管道支撑件，安装前应认真核对元件的规格型号、材质、外观质量和质量证明文件等，对于有复验要求的元件还应该进行复验，如：合金钢管道及元件应进行光谱检测等。

阀门应按规范要求进行强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一个。

安装在主干管上起切断作用的闭路阀门，应逐个做强度试验和严密性试验。

4.管道支架制作安装。

5.管道加工预制及安装。

管道安装一般应本着先主管后支管，先上部后下部，先里后外的原则进行安装，对于不同材质的管道应先安装钢质管道，后安装塑料管道，当管道穿过地下室侧墙时应在室内管道安装结束后再进行安装，安装过程应注意成品保护。

冷热水管道上下平行安装时热水管道应在冷水管道上方，垂直安装时热水管道在冷水管道左侧。

2024年一级建造师之一建机电工程实务题库及精品答案单选题（共180题）1、自动化仪表分项工程应按仪表类别和（）划分。

A.安装试验工序B.线路种类C.管路材质D.自动化程度【答案】 A2、（2020年真题）下列考核指标中。

与锅炉可靠性无关的是()。

A.运行可用率B.容量系数C.锅炉热效率D.出力系数【答案】 C3、对非金属管道的连接，在编制连接作业工艺文件前应咨询（）。

A.工程监理B.建设单位C.生产厂家D.技术监督部门【答案】 C4、易受化工大气、海洋大气腐蚀的石油储罐表面进行喷砂前应采用( )A.高压洁净水冲洗B.碱液清除处理C.有机溶剂清除处理D.蒸汽冲洗【答案】 A5、连续生产线上的设备在安装时主要使用（）基准点测设。

A.木桩式标高B.简单标高C.预埋标高D.移动标高【答案】 C6、常用的焊缝无损检测方法中，适合于焊缝内部缺陷检测的方法是（）。

A.射线探伤B.涡流探伤C.磁性探伤D.渗透探伤【答案】 A7、气温在8℃时，不宜进行的施工是（）。

A.耐火泥浆B.耐火可塑料C.水玻璃耐火浇筑料D.耐火喷涂料【答案】 C8、工业管道按介质划分，不应视为主要分项工程的是（）。

A.氧气管道B.煤气管道C.冷凝水管道D.天然气管道【答案】 C9、下列分项工程中，不属于曳引式电梯子分部工程的是（）。

A.驱动主机安装B.安全部件安装C.液压系统安装D.电气装置安装【答案】 C10、启动转矩大，制动性能好，并可平滑调速的电动机是（）。

A.直流电动机B.永磁同步电动机C.三相异频电动机D.单相异步电动机【答案】 A11、在自动喷水灭火系统施工中，干管安装的紧后工序是（）。

A.支管安装B.附件安装C.报警阀安装D.管道冲洗【答案】 C12、机电工程施工成本控制中,属于施工机械成本控制措施的是（）。

A.加强技术培训B.控制采购成本C.采用限额领料D.优化施工方案【答案】 D13、预防焊接变形的焊接结构设计措施是（）。

正保远程教育旗下品牌网站美国纽交所上市公司(NYSE:DL)建设工程教育网/一级建造师考试辅导《机电工程管理与实务》第三章第六节讲义自动化仪表工程安装技术1H413060 自动化仪表工程安装技术1H413061 掌握自动化仪表工程安装程序一、施工准备阶段工作1.图纸会审。

2.编制自动化仪表工程安装施工组织设计。

3.编制施工进度计划。

4.进行技术交底，明确所承担施工任务的特点、技术质量要求、系统的划分、施工工艺、施工要点和注意事项，强调工程技术的具体要求、安全措施、施工程序、配制等。

5.编制施工预算。

6.工机具和标准仪器的准备。

7.仪表设备及材料的准备，包括仪表设备及材料到达现场的检验或验证，以及验收后按其要求的保管条件分区保管。

主要的仪表材料应按照其材质、型号及规格分类保管。

二、施工阶段工作施工阶段要注意配合土建工程及其他专业工程并遵循各自的施工规律。

1.在土建基础施工中，配合土建工程预留孔洞和预埋管线，做好接地工程引线孔、地坪中配管的过墙孔、电缆过墙保护管和进线管的预埋工作。

5.配线和穿线工作，在土建工程完全结束以后，与装饰工程同步进行，进度安排应避免装饰工程结束以后，造成穿线敷设的困难。

6.各控制室布置应与整体的装饰工程同步，弱电系统设备的定位、安装、接线端连接，应在装饰工程基本结束时开始。

补充：自动化仪表工程施工的原则是：先土建后安装；先地下后地上；先安装设备再配管布线；先两端（控制室、就地盘、现场和就地仪表）后中间（电缆槽、接线盒、保护管、电缆、电线和仪表管道等）。

三、调试阶段工作先单体设备或部件调试，后局部、区域调试和回路调试，最后整体系统联调。

四、竣工验收阶段工作工程验收分为隐蔽工程验收、分部工程验收和竣工验收三个步骤进行。

【例1】自动化仪表工程的调试应先（），后回路调试。

A.部件调试B.局部调试C.区域调试D.系统调试【正确答案】A【答案解析】参见教材P70。

1H413062 掌握自动化仪表设备安装要求。
