水电站运行辅助设备

第八章水电站辅助设备水电站辅助设备包括水轮机调速器，水电厂油系统，水电厂供水（排水）系统、高（低）压气系统。

§1、水轮机调节的基本知识一、水轮机调速器类型、调速器型号的含义。

1、调速器类型：水轮机调节系统比较复杂，因此产生了各种不同类型的调速器。

按照测速元件的不同型式；可分为机械液压型调速器（简称机调）、电气液压型（简称电调）调速器和微机调速器。

按调整流量的操作方式不同可分为单调和双调两类。

如混流式和轴流定桨式水轮机，又采用改变导叶开度的方式来调节流量的单调；而轴流定桨式水轮机采用改变导叶开度同时改变转轮叶片角度的方法来调节流量，此种方法叫双调；冲击式水轮机在改变喷针行程的同时，还采用快联动作改变折向器开度的方法调节流量，也叫双调。

2、调速器型号的含义是：□□□—□主配压阀的直径（mm）；调速器的基本代号（T）；双调节（S），单调节（无代号）；电气液压型(D)、机械液压型（无代号）、微机型（W）示例：DST—150型，表示大型的电气液压型双调节调速器，主配压阀直径为150mm。

WBST—A产品系列代号：A—机电分拒、B—机电合拒。

调速器的基本代号。

调节方式：S—双调；D—单调。

电—位转换型式：B—步进电机；D—电流转化器调节器形式：W—微机型。

BST—□□□—□□油压（Mpa）主配压阀直径（mm）调速器的基本代号调节方式：S—双调，D—单调电—位移转换型式：B—步进电机，D—电液转换器。

yDT—18000—4.0—sko5A：表示带压力油罐的模拟式电气液压调速器，其接力器工作容量18000N·m额定油压4.0Mpa为天津机电控制设备厂0.5系列第一次改型产品。

yT—6000—2.5：表示带压力油罐的机械液压调速器，统一设计产品。

接力器容量6000N·m。

额定油压2.5MpaWST—100/50—4.0—HDJA：表示不带压力油罐的微型双调节电气液压调速器，主配压阀直径为100mm，许用输油量为50L/S，额定油压4.0Mpa，为哈尔滨电机TA型产品。

水电站辅助设备1. 简介水电站是利用水能转换为电能的设施，为了确保水电站正常运行，除了发电设备外，还需要配备辅助设备。

这些辅助设备包括调节设备、监控设备、安全保护设备等。

本文将重点介绍水电站辅助设备的功能、原理和作用。

2. 调节设备水电站调节设备的主要作用是调节水流和电能的输出。

常见的调节设备包括倾斜闸门、溢流闸门和节制闸门。

•倾斜闸门：倾斜闸门通过调节闸门的开度来控制水流量，从而达到调节发电机组转速和发电量的目的。

•溢流闸门：溢流闸门主要用于平衡水库的水位。

当水位超过设定的水位限制时，溢流闸门会打开，将多余的水流放出，从而确保水库的安全运行。

•节制闸门：节制闸门用于调节水流的流速，通过改变闸门的开度和高度，控制水流量和水压，保障水电站的正常运行。

3. 监控设备水电站的监控设备主要用于监测和控制水电站的各项运行参数。

常见的监控设备包括流量计、温度计、压力计和测速仪。

•流量计：流量计用于测量水流的流量，在水电站中起到关键的监测作用。

通过实时监测水流量，可以实现对水电站的运行状态进行控制和调节。

•温度计：温度计用于测量水电站设备的温度，对水电站的安全运行起到重要的作用。

通过监测温度变化，可以保证设备正常运行，并及时发现异常情况。

•压力计：压力计用于测量水电站水压的变化。

通过监测水压，可以了解水流的状态，并及时做出调节措施，保证水电站的正常运行。

•测速仪：测速仪用于测量水流的速度，对水电站的调节和运维起到重要的作用。

通过监测水流速度的变化，可以及时做出调节措施，保证水电站的稳定运行。

4. 安全保护设备水电站安全保护设备主要用于保护水电站设备和人员的安全。

常见的安全保护设备包括水位报警器、过压保护装置和防雷设备。

•水位报警器：水位报警器用于监测水位的变化，并在水位达到预警线时发出报警，提醒操作人员及时采取措施。

•过压保护装置：过压保护装置用于监测水电站电压的变化，当电压超出安全范围时，保护装置会自动切断电源，避免设备因过高电压而损坏。

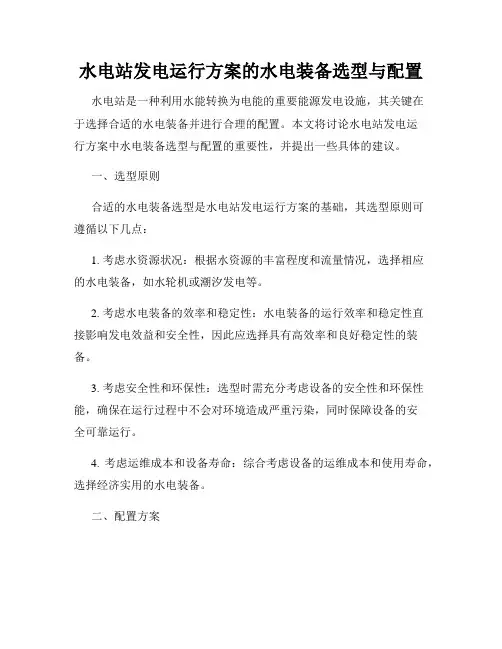

水电站发电运行方案的水电装备选型与配置水电站是一种利用水能转换为电能的重要能源发电设施，其关键在于选择合适的水电装备并进行合理的配置。

本文将讨论水电站发电运行方案中水电装备选型与配置的重要性，并提出一些具体的建议。

一、选型原则合适的水电装备选型是水电站发电运行方案的基础，其选型原则可遵循以下几点：1. 考虑水资源状况：根据水资源的丰富程度和流量情况，选择相应的水电装备，如水轮机或潮汐发电等。

2. 考虑水电装备的效率和稳定性：水电装备的运行效率和稳定性直接影响发电效益和安全性，因此应选择具有高效率和良好稳定性的装备。

3. 考虑安全性和环保性：选型时需充分考虑设备的安全性和环保性能，确保在运行过程中不会对环境造成严重污染，同时保障设备的安全可靠运行。

4. 考虑运维成本和设备寿命：综合考虑设备的运维成本和使用寿命，选择经济实用的水电装备。

二、配置方案水电站的配置方案主要涉及水电装备的数量、布局和投入运行的策略。

具体的配置方案应根据水电站的规模、水资源条件和电力需求等因素进行综合考虑。

1. 水电装备数量和布局：根据水资源和电力需求情况，确定合适的水电装备的数量和布局。

对于大型水电站，通常采用多台水轮机并联或串联运行的方式来满足较大的电力需求；对于小型水电站，可考虑采用单台水轮机或多台小型水轮机的方式。

2. 投入运行策略：为了实现最佳的水电发电效益，需要合理规划水电装备的投入运行策略。

在电力需求高峰时段，应将所有水电装备投入运行以满足需求；而在电力需求低谷时段，可适当减少装备的投入运行，以节约能源和降低运维成本。

3. 辅助设备的配置：除了水电装备的选型外，还需配置一些辅助设备来保障水电站正常运行。

例如，需要配置适量的水库、水流调节设备、输电线路和变电站等。

三、具体建议1. 基于所选水电装备的技术参数和性能，制定详细的运行方案，包括运行参数、电力输出和设备调控等。

2. 在选用水电装备时，要优先选择具有高效率、可靠稳定性和较长使用寿命的装备，以确保水电站的发电效益和安全稳定运行。

水电站运行试题及答案一、选择题1. 下列哪个是水电站的关键设备？A. 输电线路B. 发电机组C. 水轮机D. 水库2. 水电站的主要功能是什么？A. 发电B. 调度电力C. 蓄能D. 排洪3. 下列哪项不是水电站的发电方式？A. 水轮机发电B. 燃煤发电C. 核能发电D. 风力发电4. 水电站发电系统中，下列哪项属于辅助设备？A. 水轮机B. 发电机组C. 控制系统D. 输电线路5. 下列哪项不属于水电站的环境保护措施？A. 定期清理水库淤泥B. 排放废水C. 回收利用水力能D. 养护植被二、填空题1. 水轮机是将水能转化为________。

2. 水电站发电一般使用的水轮机是________式水轮机。

3. 水电站的出力是指单位时间内所提供的电________。

4. 水电站的主要设备有水轮机、发电机组、变压器和________。

5. 水电站在调度电力时，需要根据电网的________来控制发电量。

三、简答题1. 请简要描述水电站的工作原理。

2. 解释水电站的“蓄能”是什么意思，为何需要进行蓄能？3. 请列举水电站的环境保护工作措施。

4. 简要解释水电站的安全防护措施。

5. 水电站的发电量如何进行调度和控制？四、答案选择题答案：1. C2. A3. B4. D5. B填空题答案：1. 机械能2. 水轮3. 功率4. 变压器5. 负荷需求和电网频率简答题答案：1. 水电站利用水库储存的水能，通过水轮机和发电机组转化为机械能，再将机械能转化为电能。

2. 蓄能指水电站在用电需求低谷时利用剩余电力将水库的水提升到较高位置，以便在高峰时段释放水能发电。

蓄能有助于平衡电力供需。

3. 环境保护工作包括定期清理水库淤泥、排放废水的控制和处理、保护和养护水库周围植被等措施。

4. 水电站的安全防护措施包括设立安全警示标志、设置安全围栏、配备消防设备、进行巡视和定期维护等。

5. 水电站的发电量通过调度中心根据负荷需求和电网频率来控制，调整水轮机的运行状态和发电机组的输出功率，以满足电力需求。

水电站辅助设备设计方案1. 引言水电站作为一种高效、清洁的能源发电方式，在能源结构调整和环境保护的推动下得到了广泛应用。

水电站的运行离不开各种辅助设备的支持，这些设备在发电过程中起到非常重要的作用。

本文将介绍水电站辅助设备的设计方案，重点关注发电机、水泵和调频设备的设计。

2. 发电机设计发电机是水电站中最关键的设备之一，其性能和稳定性直接影响到发电效率和电网质量。

在发电机设计中，需要考虑以下几个方面：2.1 功率匹配根据水电站的装机容量和发电需求，选择合适的发电机功率大小。

通过计算确定发电机的额定功率和转速，以确保在设计运行条件下能够稳定发电。

2.2 冷却与绝缘发电机在运行过程中会产生大量热量，需要采取有效的冷却措施，以确保发电机的温度在可控范围内。

同时，发电机的绝缘也需要符合相关要求，以提高安全性能。

2.3 稳定性与可靠性发电机的稳定性和可靠性是其设计中的重要考虑因素。

通过选择合适的材料和优化结构，提高发电机的抗震和抗短路能力，确保设备运行的稳定性。

3. 水泵设计水泵是水电站中将水流引入到发电机组的关键设备。

在水泵设计中，需要考虑以下几个方面：3.1 流量与扬程根据水库的位置和水头高度，确定水泵的流量和扬程。

通过计算得到水泵的额定流量和扬程，以确保正常供水。

3.2 材料选择水泵在长期湿润环境下工作，要求材料具有良好的耐腐蚀性能。

根据实际工况和要求，选择适合的材料，以提高水泵的使用寿命。

3.3 节能设计水泵的节能设计是水电站运行的重要指标之一。

通过优化水泵的结构和调整运行参数，降低能耗，提高水泵的效率。

4. 调频设备设计调频设备是水电站中用于调节发电机的输出频率的重要设备之一。

在调频设备设计中，需要考虑以下几个方面：4.1 稳定频率调频设备的主要功能是稳定发电机的输出频率。

通过采用合适的控制算法和精密的传感器，调节发电机的负荷和转速，保持稳定的输出频率。

4.2 响应速度调频设备需要具有较快的响应速度，以适应电网频率的变化。
