贴片元件如何焊接

1

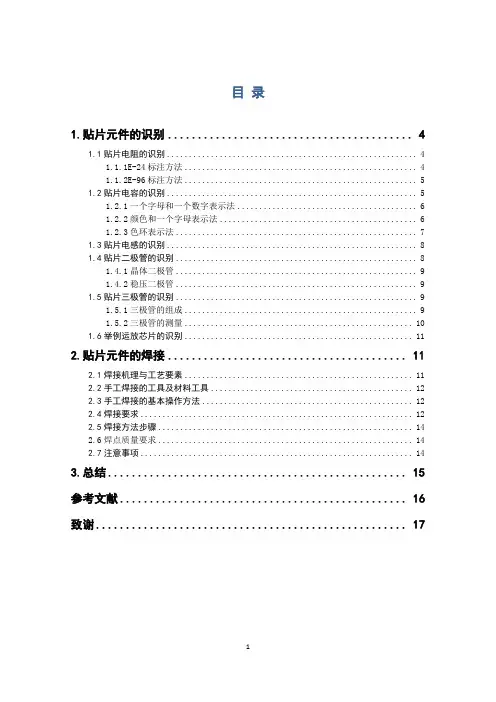

目 录

1.贴片元件的识别 ......................................... 4

1.1贴片电阻的识别 ......................................................... 4

1.1.1E-24标注方法 ..................................................... 4

1.1.2E-96标注方法 ..................................................... 5

1.2贴片电容的识别 ......................................................... 5

1.2.1一个字母和一个数字表示法 ......................................... 6

1.2.2颜色和一个字母表示法 ............................................. 6

1.2.3色环表示法 ....................................................... 7

1.3贴片电感的识别 ......................................................... 8

1.4贴片二极管的识别 ....................................................... 8

1.4.1晶体二极管 ....................................................... 9

1.4.2稳压二极管 ....................................................... 9

贴片元件的手工焊接技巧及焊接方法

手工焊接是一种常见的贴片元件焊接技术。下面，我将详细介绍贴片元件的手工焊接技巧及焊接方法。

手工焊接贴片元件的技巧如下：

1.准备工作：在开始之前，确保焊接区域整洁，并备齐所需的焊接工具和材料，如焊锡丝、焊锡通、镊子、钳子等。

2. 选择合适的焊锡丝：根据贴片元件大小选择合适直径的焊锡丝，常用的直径有0.5mm和0.6mm。焊锡丝应选用含有活性剂的镀银亮锡丝，以提高焊接质量。

3.控制温度：焊接温度应适中，过高可能导致焊锡流动不均匀或贴片元件受损，过低则可能导致焊锡无法熔化。一般来说，焊接温度在300-350℃之间是较为适宜的。

4.焊锡的涂敷：焊接前可以在焊点处先涂敷少量的焊锡通，以提高焊锡的润湿性。然后，将焊锡丝沿着焊点方向放置于焊接区域，用烙铁加热焊锡丝并使其熔化。

5.点熔焊接法：点熔焊接法适用于较小的贴片元件。将焊锡熔化后，用烙铁将焊锡点熔化，然后快速将焊点埋入焊锡熔池内，使焊点与焊盘充分接触，并保持几秒钟，待焊锡冷却凝固后，焊接完成。

6.拖移焊接法：拖移焊接法适用于较大的贴片元件。将焊锡熔化后，在焊点附近迅速拖出一段约2-3毫米的焊锡流动线，然后迅速将贴片元件放置于焊锡流动线上。整个焊接过程应快速而准确。 7.检查焊接质量：焊接完成后，应仔细检查焊接质量。焊点应呈圆形，与焊盘充分接触，并没有短路、冷焊和虚焊等问题。

1.首先，将焊接区域整洁，并确保焊盘的垫距和孔径与贴片元件匹配。

2.使用镊子或钳子将贴片元件固定在焊盘上，确保元件的正确位置。

3.将焊锡丝沿着焊点方向放置于焊接区域，用烙铁加热焊锡丝并使其熔化。

4.对于小型贴片元件，可以采用点熔焊接法，将焊点埋入焊锡熔池内，并保持几秒钟。

5.对于较大的贴片元件，可以采用拖移焊接法，快速将贴片元件放置于焊锡流动线上，并保持几秒钟。

6.焊接完成后，用放大镜等工具仔细检查焊接质量，确保焊点的质量符合要求。

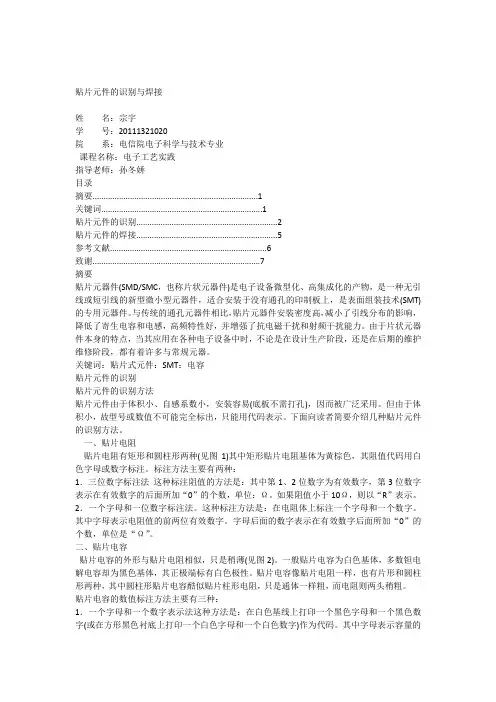

贴片元件的识别与焊接

姓名：宗宇

学号：20111321020

院系：电信院电子科学与技术专业

课程名称：电子工艺实践

指导老师：孙冬娇

目录

摘要...........................................................................1

关键词.........................................................................1

贴片元件的识别................................................................2

贴片元件的焊接................................................................5

参考文献.......................................................................6

致谢............................................................................7

摘要

贴片元器件(SMD/SMC，也称片状元器件)是电子设备微型化、高集成化的产物，是一种无引线或短引线的新型微小型元器件，适合安装于没有通孔的印制板上，是表面组装技术(SMT)的专用元器件。与传统的通孔元器件相比，贴片元器件安装密度高，减小了引线分布的影响，降低了寄生电容和电感，高频特性好，并增强了抗电磁干扰和射频干扰能力。由于片状元器件本身的特点，当其应用在各种电子设备中时，不论是在设计生产阶段，还是在后期的维护维修阶段，都有着许多与常规元器。

关键词：贴片式元件：SMT：电容

贴片元件的识别

贴片元件的识别方法

贴片元件由于体积小、自感系数小，安装容易(底板不需打孔)，因而被广泛采用。但由于体积小，故型号或数值不可能完全标出，只能用代码表示。下面向读者简要介绍几种贴片元件的识别方法。

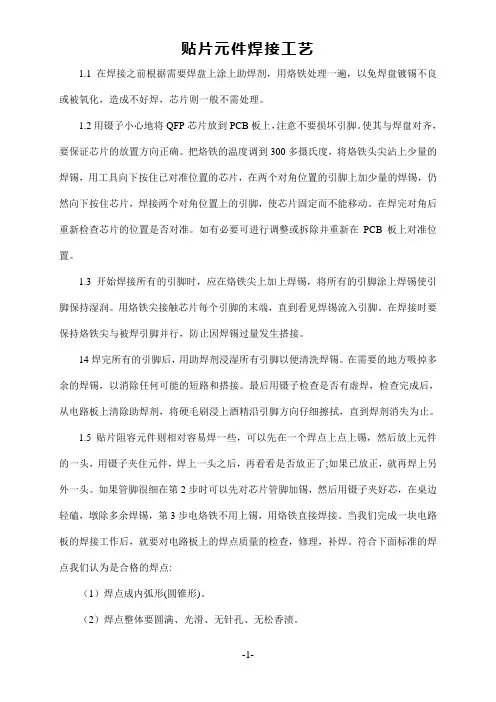

贴片元件焊接工艺

-1- 1.1在焊接之前根据需要焊盘上涂上助焊剂，用烙铁处理一遍，以免焊盘镀锡不良或被氧化，造成不好焊，芯片则一般不需处理。

1.2用镊子小心地将QFP芯片放到PCB板上，注意不要损坏引脚。使其与焊盘对齐，要保证芯片的放置方向正确。把烙铁的温度调到300多摄氏度，将烙铁头尖沾上少量的焊锡，用工具向下按住已对准位置的芯片，在两个对角位置的引脚上加少量的焊锡，仍然向下按住芯片，焊接两个对角位置上的引脚，使芯片固定而不能移动。在焊完对角后重新检查芯片的位置是否对准。如有必要可进行调整或拆除并重新在PCB板上对准位置。

1.3开始焊接所有的引脚时，应在烙铁尖上加上焊锡，将所有的引脚涂上焊锡使引脚保持湿润。用烙铁尖接触芯片每个引脚的末端，直到看见焊锡流入引脚。在焊接时要保持烙铁尖与被焊引脚并行，防止因焊锡过量发生搭接。

14焊完所有的引脚后，用助焊剂浸湿所有引脚以便清洗焊锡。在需要的地方吸掉多余的焊锡，以消除任何可能的短路和搭接。最后用镊子检查是否有虚焊，检查完成后，从电路板上清除助焊剂，将硬毛刷浸上酒精沿引脚方向仔细擦拭，直到焊剂消失为止。

1.5贴片阻容元件则相对容易焊一些，可以先在一个焊点上点上锡，然后放上元件的一头，用镊子夹住元件，焊上一头之后，再看看是否放正了;如果已放正，就再焊上另外一头。如果管脚很细在第2步时可以先对芯片管脚加锡，然后用镊子夹好芯，在桌边轻磕，墩除多余焊锡，第3步电烙铁不用上锡，用烙铁直接焊接。当我们完成一块电路板的焊接工作后，就要对电路板上的焊点质量的检查，修理，补焊。符合下面标准的焊点我们认为是合格的焊点:

（1）焊点成内弧形(圆锥形)。

（2）焊点整体要圆满、光滑、无针孔、无松香渍。 贴片元件焊接工艺

-2- （3）如果有引线，引脚，它们的露出引脚长度要在1-1.2mm之间。

（4）零件脚外形可见锡的流散性好。

（5）焊锡将整个上锡位置及零件脚包围。
