fpga除法器原理

小伙伴，今天咱们来唠唠FPGA除法器的原理，这可超有趣的呢！

你知道吗，在FPGA里搞个除法器就像是在一个神奇的数字小世界里做分配游戏。想象一下，你有一堆小糖果（被除数），要分给几个小朋友（除数），每个小朋友能得到多少糖果呢，这就是除法要干的事儿。

在FPGA里，有几种办法来做这个除法器。有一种比较简单直接的，叫恢复余数除法。这就像是你每次分糖果的时候，先试着给每个小朋友一颗，要是发现给多了，就把糖果拿回来（恢复余数），再重新分。在数字的世界里呢，就是先假设除数能被被除数除，然后做减法，如果减出来的结果是负数，那就说明给多了，要把除数再加回去，然后调整一下商的值。这个过程就像小朋友分糖果时小心翼翼的试探，特别有趣。

还有一种是不恢复余数除法。这个就有点像比较大胆的分糖果方式啦。不管能不能除得动，先减了再说，如果减出来是负数，那就知道多减了，但是不用恢复到原来的数，而是直接调整商的值，然后继续下一轮的计算。这种方式就像是在分糖果的时候比较有冒险精神，虽然可能一开始分错了，但是很快就能调整过来。

那在FPGA里具体怎么实现这些操作呢？这就用到了寄存器和逻辑电路啦。寄存器就像是一个个小盒子，用来存放数字，被除数、除数、商还有余数都住在这些小盒子里。逻辑电路呢，就像是一群小助手，它们负责做减法、判断正负、调整商的值这些工作。比如说，要做减法的时候，逻辑电路就像一个超级计算器，快速算出结果，然后根据结果是正还是负，来决定下一步该怎么做。

而且哦，FPGA除法器还得考虑精度的问题呢。就像分糖果的时候，你要精确到每一颗糖果，在数字里也是，有时候我们需要得到很精确的商和余数。这时候就要看我们给这个除法器设定的规则啦，是要整数的结果呢，还是可以有小数部分的结果。如果是要小数部分，那就更复杂一点，就像要把糖果分成小碎块一样，得更加小心地计算。 你可能会想，这听起来好复杂呀。其实呢，就像搭积木一样。我们把这些小的操作，像减法、判断、调整商，当成一个个小积木块，然后按照除法的规则把它们组合起来，就成了一个除法器啦。而且呀，FPGA的好处就是我们可以根据自己的需求，灵活地调整这个除法器的结构。如果我们想要计算速度快一点，就可以把逻辑电路设计得更简单高效；如果我们想要精度更高，那就可以多花点资源来保证计算的准确性。

总之呢，FPGA除法器的原理就像是一场数字之间的有趣游戏，通过各种巧妙的操作和电路的配合，来完成除法这个任务。虽然看起来有点绕，但是只要你像理解小朋友分糖果一样去理解它，就会发现其实也没那么难啦。希望你现在对FPGA除法器原理有了一点新的感觉，是不是觉得数字的世界也很奇妙呢？

合集下载

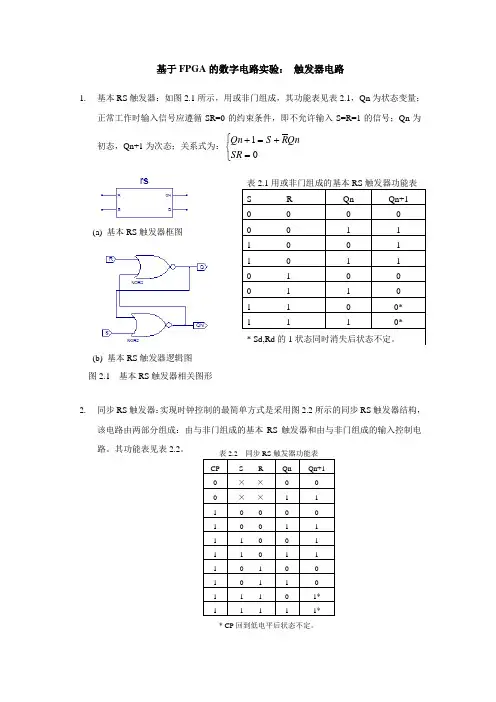

实验二触发器电路

实验二触发器电路

基于FPGA的数字电路实验： 触发器电路

1. 基本RS触发器：如图2.1所示，用或非门组成，其功能表见表2.1，Qn为状态变量；正常工作时输入信号应遵循SR=0的约束条件，即不允许输入S=R=1的信号；Qn为初态，Qn+1为次态；关系式为：01SRQnRSQn

(a) 基本RS触发器框图

(b) 基本RS触发器逻辑图

图2.1 基本RS触发器相关图形

2. 同步RS触发器：实现时钟控制的最简单方式是采用图2.2所示的同步RS触发器结构，该电路由两部分组成：由与非门组成的基本RS触发器和由与非门组成的输入控制电路。其功能表见表2.2。

表2.1用或非门组成的基本RS触发器功能表

S R Qn Qn+1

0 0 0 0

0 0 1 1

1 0 0 1

1 0 1 1

0 1 0 0

0 1 1 0

1 1 0 0*

1 1 1 0*

* Sd,Rd的1状态同时消失后状态不定。

表2.2 同步RS触发器功能表

CP S R Qn Qn+1

0 × × 0 0

0 × × 1 1

1 0 0 0 0

1 0 0 1 1

1 1 0 0 1

1 1 0 1 1

1 0 1 0 0

1 0 1 1 0

1 1 1 0 1*

1 1 1 1 1*

* CP回到低电平后状态不定。

(a) 同步RS触发器框图符号 同步RS触发器逻辑图

图2.2 同步RS触发器相关图形

3. 主从JK触发器（JK_FF）：主从JK触发器的功能表如表2.2所示，其框图符号与逻辑图见图2.2（a）与2.2（b）。特性方程为：QnKQnJQn1

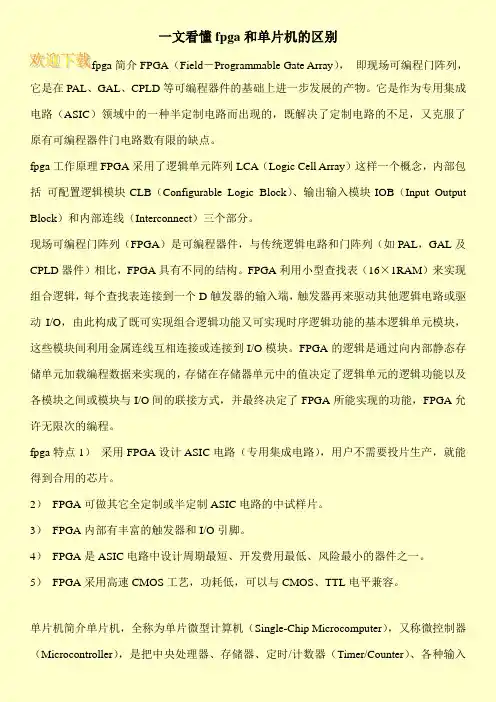

一文看懂fpga和单片机的区别
