电热散热器工作原理

水电暖工作原理

水电暖是一种常见的供暖系统，其工作原理涉及到水的流动和电能的转换。下面是水电暖的基本工作原理：

1.

水循环系统：水电暖利用水的循环来传递热能。系统中包括了一个热源（通常是燃气或电加热元件）和一个散热器（通常是散热片或暖气片）。当热源加热时，水被加热并推动起水循环。

2.

热源加热：水电暖可以使用不同的热源进行加热，最常见的是燃气热水炉或电加热器。燃气热水炉通过燃烧燃气来加热热水，而电加热器则通过电能将电能转化为热能。

3.

水循环：被加热过的热水被泵送到散热器中，通过管道流动。热水的循环可以通过循环泵完成，它负责将热水从热源推送到散热器，同时将冷水回流到热源进行再次加热。

4.

散热器散热：在散热器中，热水通过散热片与周围空气进行热交换，将热能传递给室内空气。散热器通常会放置在房间内部的合适位置，以确保热能能够有效地传递给室内空气。

5.

电能控制：水电暖的运行还需要电能来控制系统的运行和温度调节。电路控制和温控装置可以确保热源的启停、水泵的工作和室内温度的调节。

通过上述工作原理，水电暖系统能够将热能传递到室内空气中，达到加热和保温的目的。这种供暖方式广泛应用于家庭、办公室和其他建筑物中。

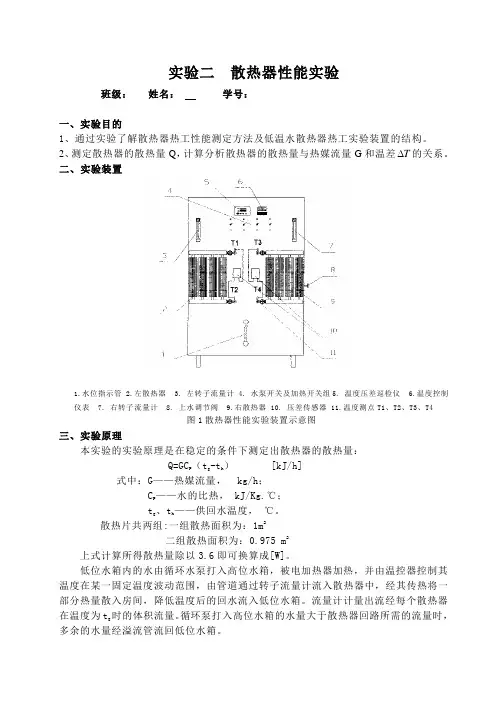

实验二 散热器性能实验

班级： 姓名： 学号：

一、实验目的

1、通过实验了解散热器热工性能测定方法及低温水散热器热工实验装置的结构。

2、测定散热器的散热量Q，计算分析散热器的散热量与热媒流量G和温差T的关系。

二、 实验装置

1.水位指示管 2.左散热器 3. 左转子流量计 4. 水泵开关及加热开关组5. 温度压差巡检仪 6.温度控制仪表 7. 右转子流量计 8. 上水调节阀 9.右散热器 10. 压差传感器 11.温度测点T1、T2、T3、T4

图1散热器性能实验装置示意图

三、实验原理

本实验的实验原理是在稳定的条件下测定出散热器的散热量：

Q=GCP（tg-th） [kJ/h]

式中：G——热媒流量， kg/h；

CP——水的比热， kJ/Kg.℃；

tg、th——供回水温度， ℃。

散热片共两组:一组散热面积为：1m2

二组散热面积为：0.975 m2

上式计算所得散热量除以3.6即可换算成[W]。

低位水箱内的水由循环水泵打入高位水箱，被电加热器加热，并由温控器控制其温度在某一固定温度波动范围，由管道通过转子流量计流入散热器中，经其传热将一部分热量散入房间，降低温度后的回水流入低位水箱。流量计计量出流经每个散热器在温度为tg时的体积流量。循环泵打入高位水箱的水量大于散热器回路所需的流量时，多余的水量经溢流管流回低位水箱。 四、实验步骤

1、测量散热器面积。

2、系统充水，注意充水的同时要排除系统内的空气。

3、打开总开关，启动循环水泵,使水正常循环。

4、将温控器调到所需温度（热媒温度）。打开电加热器开关，加热系统循环水。

5、根据散热量的大小调节每个流量计入口处的阀门，使之流量、温差达到一个相对稳定的值，如不稳定则须找出原因，系统内有气应及时排除，否则实验结果不准确。

电热暖气的工作原理

电热暖气是一种通过电能转换为热能来供暖的设备，它使用电阻加热丝，在电流通过时产生热量，然后通过对流和辐射传递给室内空气。

电热暖气的工作原理主要分为三个步骤：电能转换为热能、热量传递给室内空气和空气循环。

首先，电热暖气将电能转化为热能。当我们给电热暖气插电并打开开关时，电流会流经电阻丝，电阻丝受到电流的作用发生加热。电阻丝通常是由镍铬合金制成，它的电阻率高，能够在电流通过时产生很大的热量。电阻加热丝的尺寸和形状以及电流的大小都会影响加热效果。

其次，热量会通过对流和辐射传递给室内空气。电热暖气通常安装在室内墙壁上，它会将产生的热量传递给周围的空气。热量的传递方式主要有对流和辐射两种。对流是指热空气的上升和冷空气的下降，形成自然的对流循环。电热暖气通常具有散热片或散热翅片，通过它们的设计可以增加散热面积，促进空气的对流循环。辐射是指热量通过电热暖气表面的辐射传递给空气和物体。电热暖气通常具有辐射板或辐射石，它们的表面能够发射红外线辐射，将热量传递给室内空气和物体。

最后，空气循环可以将热空气均匀地分布到整个室内。电热暖气只能供暖一定范围的空间，如果室内空间较大，只有一个电热暖气可能不能满足供暖的需求。因此，我们通常需要在房间的不同位置安装多个电热暖气。通过调整电热暖气的输出功率和使用时间，可以使整个室内保持温暖舒适的温度。为了保持空气的循环，我们还可以根据需要打开窗户通风或安装风扇来促进空气流通。

总结起来，电热暖气的工作原理是通过将电能转换为热能，然后通过对流和辐射将热量传递给室内空气，最后通过空气循环将热空气均匀地分布到整个室内。电热暖气的工作原理简单而有效，使用方便，成为现代家庭和办公场所常用的供暖设备之一。电热暖气是一种便捷、节能的供暖设备，广泛应用于家庭、办公室、商业场所等各类建筑。在了解了电热暖气的工作原理后，我们还可以进一步探讨它的优点、适用范围以及维护保养等相关内容。

散热器供暖系统工作原理

目前生活中散热器的供热系统主要有四种，水暖散热器、电暖散热器、汽暖散热器和超导散热器。

1、水暖散热器，利用壁挂炉或者锅炉加热循环水，通过管材链接到散热器，最终通过散热器将适宜的温度输出，形成室内温差，再进行热循环使整个室内温度均匀上升。

2、超导散热器，在散热器底部夹层中的钢管内走水，在散热器内腔注入少量超导液，超导散热器真空部位内的超导液被激活，激活而蒸发的高温气体通过散热器表面向外辐射散热。

3、汽暖散热器，在制热设备(锅炉)中加热经过水处理设备处理过的水，使其蒸发，采用蒸发的水蒸气来通过散热器给房间供热。水蒸气在散热器中以对流的形式将热量传给散热器，散热器通过自身的导热，将热量从内壁传到外壁，外壁以对流的方式加热空间的空气，同时以辐射的形式加热空间中包含的壁(墙体，家具等)，使房间的温度升高到一定的温度。

4、电暖散热器，是一种纯电阻性的用电器，电流通过电阻丝使电阻丝发热，把电能转换成热能。
