叠加定理和戴维南定理实验报告

实验报告：叠加定理和戴维南定理

引言：

在本次实验中, 我们将介绍和应用叠加定理和戴维南定理两个电路原理的实验过程、结果和分析。

材料和方法:

我们使用了电流计，电压计和万用表等电学实验工具，以及运用不同的电路仿真软件如Multisim、Simetrix等，并采取多种电路组合，对系统进行测试。

结果和分析：

通过本次实验，我们可以看出叠加定理是一种简单但有效的方法，在测量复杂电路时能够快速轻松地计算出每个单独的电流和电压。 另一方面，戴维南定理可以使我们更有效地使用材料和设备，以及识别更重要的电路部分。

结论： 总的来说，本次实验是成功的。通过应用叠加定理和戴维南定理，我们得出了精确的电路参数，测试结果符合预期，证明了这两个电路原理在电路设计中的重要性和实用性。

未来展望：

本次实验对我们进一步深入研究电路设计和电路优化提供了很好的基础。我们还可以在此基础上，尝试更复杂的电路设计和实验，进一步加强我们的实践能力。

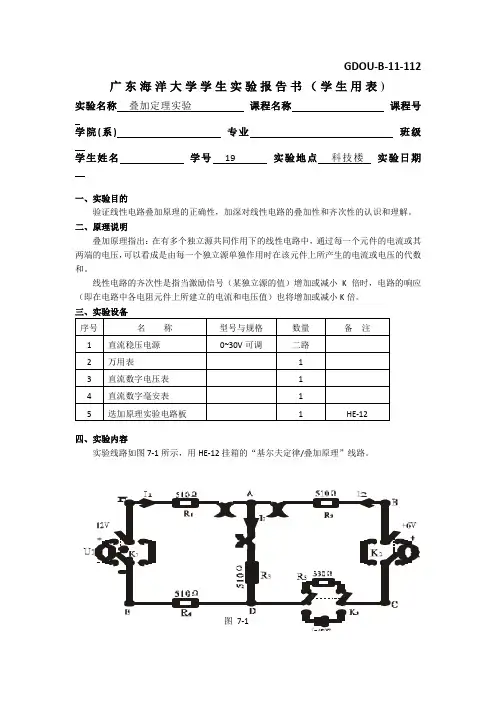

GDOU-B-11-112

广东海洋大学学生实验报告书（学生用表)

实验名称 叠加定理实验 课程名称 课程号

学院(系) 专业 班级

学生姓名 学号 19 实验地点 科技楼 实验日期

一、实验目的

验证线性电路叠加原理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。

二、原理说明

叠加原理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。

三、实验设备

序号 名 称 型号与规格 数量 备 注

1 直流稳压电源 0~30V可调 二路

2 万用表 1

3 直流数字电压表 1

4 直流数字毫安表 1

5 迭加原理实验电路板 1 HE-12

四、实验内容

实验线路如图7-1所示，用HE-12挂箱的“基尔夫定律/叠加原理”线路。

图 7-1 F12

1. 将两路稳压源的输出分别调节为12V和6V，接入U1和U2处。

2. 令U1电源单独作用（将开关K1投向U1侧，开关K2投向短路侧）。用直流数字电压表和毫安表（接电流插头）测量各支路电流及各电阻元件两端的电压，数据记入表7-1。

3. 令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表7-1。

4. 令U1和U2共同作用（开关K1和K2分别投向U1和U2侧）， 重复上述的测量和记录，数据记入表7-1。

5. 将U2的数值调至＋12V，重复上述第3项的测量并记录，数据记入表7-1。

叠加原理的验证-实验报告

实验目的：

1.理解叠加原理的概念及其在电学中的应用。

2.通过实验验证叠加原理的可靠性，并加深对其理解。

实验原理：

叠加原理是指，在一个线性电路中，若有多个电源作用于电路中，则电路中的任一点的电位、电流及电阻，可视作在每个电源单独存在的情况下，其值与在实际情况下的值之和相等。

设电路中有n个电源，其电动势和内阻分别为E1，R1；E2，R2…En，Rn。

当第一电源E1作用于电路时，电流I1经过电阻R1，两端电位差为IR1=I1R1，此时电路中各点电位均为初始值。

当第二电源E2作用于电路时，第一电源已断开，此时电源电动势E1对电路中电位、电阻没有任何贡献，电路中只有电源E2，其电动势为E2，只经过电阻R2。

由基尔霍夫第二定律，在电路上任一部分的电动势之和等于所包围的部分的电位降之和（即E1+E2=I2R2）。

同理，对于第三个电源，其电动势为E3，其电路中只经过电阻R3。

实验器材：

示波器、电源、不同种类的电阻、导线、万用表等。

实验步骤：

1.将电路连接图按实际情况搭建起来，包括在两端接入示波器的电路线。

2.打开电源，调节电源电压。

3.选择一台示波器，将示波器与电源连接，通过调节示波器观察电路中信号的波形。

4.测量电路中电阻、电位、电流等参数，并记录数据。

5.去掉一个电源来观察电路参数的变化，并记录数据。

6.重复 5 所述步骤，直至所有电源断开。

7.根据实验数据结合叠加原理得出结论。 实验结果及分析：

接入第一台示波器，将其连接到电路的两端，在没有施加外加电源时，示波器上显示的是电路中的干扰信号或漂移信号。

接下来加入一个电源E1，记录电路中电阻、电位、电流等参数。这时示波器上的波形会出现电压信号。去掉电源E1，之后加入电源E2，并记录电路参数。这时示波器上的波形会出现另一种电压信号。

1 实验一 叠加定理的验证

一、实验目的

验证线性电路叠加定理的正确性，加深对线性电路的叠加性和齐次性的认识和理解。

二、原理说明

叠加定理指出：在有多个独立源共同作用下的线性电路中，通过每一个元件的电流或其两端的电压，可以看成是由每一个独立源单独作用时在该元件上所产生的电流或电压的代数和。

线性电路的齐次性是指当激励信号（某独立源的值）增加或减小K 倍时，电路的响应（即在电路中各电阻元件上所建立的电流和电压值）也将增加或减小K倍。

三、实验设备

序号 名 称 型号与规格 数量 备 注

1 直流稳压电源 0~30V可调 二路 DG04

2 直流恒流源 2mA、20mA、500mA 1

DG04

2 万用表 1 自备

3 直流数字电压表 0~300V 1 D31

4 直流数字毫安表 0~200mA 1 D31

5 叠加定理实验电路板 1 DG05

四、实验内容

实验线路如图1-1所示，用DG05挂箱的“基尔夫定律/叠加定理”线路。

图 1-1

1. 将两路稳压源的输出分别调节为12V和6V，接入U1

和U2处，K3合至330Ω。

2. 令U1电源单独作用（将开关K1投向U1侧，开关K2

投向短路侧）。用直流数字电压表和毫安表（接电流插头）

测量各支路电流及各电阻元件两端的电压，数据记入表1-1。

mA电源插头电流插座＋－F121KΩ

2

表 1-1

测量项目

实验内容 I1

(mA) I2

(mA) I3

(mA) UCD

(V) UAD

(V) UDE

(V)

U1单独作用

U2单独作用

U1、U2共同作用

3. 令U2电源单独作用（将开关K1投向短路侧，开关K2投向U2侧），重复实验步骤2的测量和记录，数据记入表1-1。

4. 令U1和U2共同作用（开关K1和K2分别投向U1和U2侧）， 重复上述的测量和记录，数据记入表1-1。
