交换机路由器配置计划

  • 格式：doc
  • 大小：113.50 KB
  • 文档页数：4

交

换

机

路

由

器

实

训

计

划

交换机和路由器的配置 一、 实训目的：

巩固交换机和路由器的配置命令、提高交换机和路由器综合应该能力，掌握交换机和路由器的调试方法。

二、 实训环境：

Windows系统下802.3百兆以太网环境。

三、 实习的任务：

1、 掌握交换机和路由器基本配置命令,vlan划分、端口绑定用法。

2、 掌握交换机和路由器多层交换机VLAN的划分和VLAN间路由和三层交互机路由协议配置

3、 掌握交换机和路由器RIP和OSPF用法。

4、 掌握交换机和路由器调试方法。

四、 配置命令过程举例：

a)要求：多层交换机实现二层交换机不同VLAN间通信

b)拓扑结构图：

c)配置过程：

第一步：交换机回复出厂设置

第二步：配置交换机的管理IP

第三步：创建VLAN100 VLAN200,并添加端口

第四步：设置交换机的TRUCK端口

第五步：添加VLAN地址

第六步：验证实验（相互Ping查看结果）

六、实训方式

所有题目个人独立完成。

七、实训时间及地点 地点: 1号教学楼803楼实验机房。

时间: 2012.5.22-2012.6.1

八、实训指导老师

刘涛 卫星君

九、实训时注意事项

爱护实验设备,不能故意损坏公共设施(尤其不能随便动电源设施),实验过程中若出现任何非人为的机器故障,应及时报告老师。

十、实验内容及时间安排

日期 时间 理论内容 实验内容 授课讲师

第一天 上午 第一章 交换网络的演进

下午 第二章 交换网络技术实现

第二天 上午 第三章 交换网络二层技术（上） 交换机VLAN实验

跨交换机相同VLAN间通讯

下午 第三章 交换网络二层技术（下） 生成树实验 交换机链路聚合

第三天 上午 第三章 交换网络二层技术（下） 交换机端口与MAC绑定

配置MAC地址表实现绑定和过滤

交换机MAC与IP的绑定

下午 第四章 多层交换原理

第四天 上午 第五章 多层交换设备实现（上） 认识三层交换机

多层交换机VLAN的划分和VLAN间路由

下午 第五章 多层交换设备实现（下） 多层交换机实现二层交换机VLAN之间的路由 跨交换机相同VLAN间通讯

第五天 上午 第六章 多层交换设备路由协议实现 三层交换机RIP动态路由

三层交换机OSPF动态路由

下午 第七章 多层交换组交换机组播PIM-DM实

播技术 验

交换机组播DVMRP实验

第六天 上午 第八章 虚拟路由冗余协议 交换机VRRP实验

下午 第九章 ACL列表及其实现 标准ACL实验 扩展ACL实验

第七天 上午 第十一章 路由选择原理

第十二章 路由信息协议RIP（上） 路由器RIP-1配置

路由器RIP-2配置

RIP-2邻居认证配置

下午 第十二章 路由信息协议RIP（下） RIP-2路由协议单播更新配置 RIP协议环路避免的几种方法实验配置

第八天 上午 第十三章 单区域OSPF路由协议 单区域OSPF基本配置

OSPF在广播环境下邻居发现过程

OSPF在点对点环境下邻居发现过程

下午 第十四章 多区域OSPF路由协议（上） 多区域OSPF配置

第九天 上午 第十四章 多区域OSPF路由协议（上） OSPF认证配置

OSPF虚连接的配置

下午 第十四章 多区域OSPF路由协议（下） OSPF Stub和Totally

Stub的配置

RIP和OSPF的重发布

第十天 上午 第十五章 优化更新路由 路由器静态路由配置

静态路由和直连路由重分发

下午 第十五章 优化更新路由 多点重分布路由过滤 策略路由的配置

合集下载

连接路由器的交换机的配置

连接路由器的交换机的配置

连接路由器的交换机的配置

sys

vlan 2

int vlan 2

ip add 192.168.2.1 24

quit

vlan 3

int vlan 3

ip add 192.168.3.1 24

quit

按上面的配置给每一层楼创建一个vlan，配置一个IP地址

连接外网的vlan

vlan 1

int vlan 1

ip add //此处IP地址配置为机房分配给你的IP地址

然后选择这个交换机的任意接口连接机房，其他端口连接楼层交换机的通过下面的命令划分vlan

int g1/0/X //进入对应的端口

port access vlan X //配置端口属于某个vlan

配置默认路由

ip route-static 0.0.0.0 0.0.0.0 X.X.X.X //X.X.X.X 为您机房与您交换机互联的地址

将楼层交换机连接到已经划分了vlan的端口上，PC的网关配置为该vlan的地址即可。

两台S5120互联端口的配置（两台设备此处的配置是一样的）

int g1/0/X

port link-type trunk

port trunk permit vlan all

第二台S5120的配置

1.创建vlan

2.将对应的端口加入vlan

华为交换机与路由器配置

华为交换机与路由器配置

交换机与路由器配置--单臂路由

减小字体 增大字体

关于交换机和路由器的配置在教大家的时候要是用硬件是不可能的 没哪个条件今天带给大家的是我做个一个小的实验 大家可以下一个华为MA5200G模拟器进行实验

具体的命令和解释我全写出来了希望和我一样菜的朋友和我一起做！

给大家一些 计算机的命令大家自己练习下都是在LINUX下的实现的

计算机命令

~~~~~~~~~~

PCA login: root ；使用root用户

password: linux ；口令是linux

# shutdown -h now ；关机

# init

0 ；关机

# logout

# login

# ifconfig ；显示IP地址

# ifconfig eth0 netmask ；设置IP地址

# ifconfig eht0 netmask down ; 删除IP地址

# route add 0.0.0.0 gw

# route del 0.0.0.0 gw

# route add default gw ；设置网关

# route del default gw ；删除网关

# route ；显示网关

# ping

# telnet ；建议telnet之前先ping一下

实验 交换机与路由器配置

实验 交换机与路由器配置

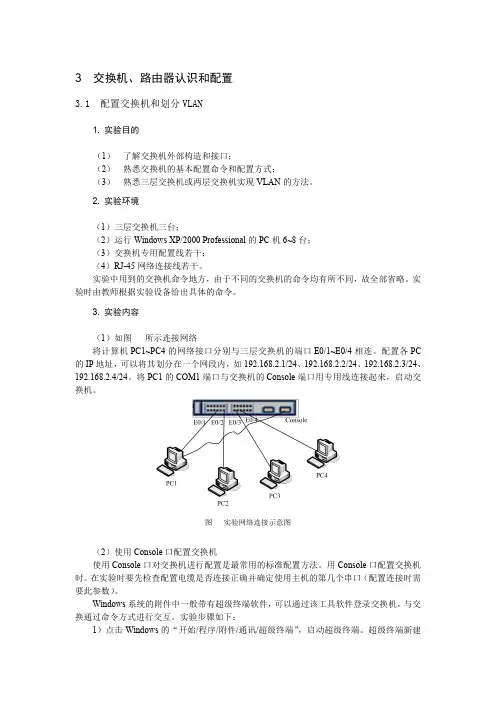

3交换机、路由器认识和配置

3.1配置交换机和划分VLAN

1.实验目的

（1）了解交换机外部构造和接口；

（2）熟悉交换机的基本配置命令和配置方式；

（3）熟悉三层交换机或两层交换机实现VLAN的方法。

2.实验环境

（1）三层交换机三台；

（2）运行WindowsXP/2000Professional的PC机6~8台；

（3）交换机专用配置线若干；

（4）RJ-45网络连接线若干。

实验中用到的交换机命令地方，由于不同的交换机的命令均有所不同，故全部省略。实

验时由教师根据实验设备给出具体的命令。

3.实验内容

（1）如图所示连接网络

将计算机PC1~PC4的网络接口分别与三层交换机的端口E0/1~E0/4相连。配置各PC

的IP地址，可以将其划分在一个网段内，如192.168.2.1/24、192.168.2.2/24、192.168.2.3/24、192.168.2.4/24。将PC1的COM1端口与交换机的Console端口用专用线连接起来，启动交换机。

图实验网络连接示意图

（2）使用Console口配置交换机

使用Console口对交换机进行配置是最常用的标准配置方法。用Console口配置交换机

时。在实验时要先检查配置电缆是否连接正确并确定使用主机的第几个串口（配置连接时需

要此参数）。Windows系统的附件中一般带有超级终端软件，可以通过该工具软件登录交换机，与交

换通过命令方式进行交互。实验步骤如下：1）点击Windows的“开始/程序/附件/通讯/超级终端”，启动超级终端。超级终端新建连接描述界面如图。输入新建连接名称，按【确定】按钮，则出现如图所示的连接端

口选择界面。选择COM1串口（按照配置电缆连接PC机的端口进行选择），按【确定】按

钮，则出现如图所示的界面。按图中显示的参数配置串口。

a)新建连接配置界面b)连接端口选择界面c)串口配置界面

图超级终端串口属性配置

2）单击【确定】按钮，建立与交换机的通信。如果交换机已经启动，按Enter键即可

交换机与路由器及其基本配置

交换机与路由器及其基本配置

交换机与路由器及其基本配置

交换机与路由器基本配置

⒈介绍

交换机（Switch）和路由器（Router）是计算机网络中常见的设备，它们在网络中起着不同的作用。本文将详细介绍交换机和路由器的基本配置方法。

⒉交换机的基本配置

⑴ 硬件连接

首先，将交换机与计算机网络中的其他设备进行适当的物理连接。确保交换机的电源连接正常，并将计算机、服务器、打印机等设备连接到交换机的相应端口上。

⑵ VLAN配置

若需要将网络拆分为多个虚拟局域网（VLAN），则需要进行VLAN的配置。打开交换机的管理界面，创建所需的VLAN，并将相应的端口分配给各个VLAN。

⑶ 端口安全配置 为了增强网络安全性，可以配置交换机的端口安全功能。可以限制每个端口的MAC地质数量、启用端口的安全认证、配置远程管理接口等。

⑷ 交换机端口镜像

如果需要监控网络流量或进行网络故障排查，可以配置交换机的端口镜像功能。通过指定源端口和目标端口，将原始端口的所有流量复制到目标端口，以便进行分析和监控。

⒊路由器的基本配置

⑴ 硬件连接

将路由器与交换机或其他网络设备进行适当的物理连接。确保路由器的电源连接正常，并将网络中的设备连接到路由器的相应端口上。

⑵ IP地质配置

为路由器的每个接口配置IP地质。根据网络拓扑和需求，分配正确的IP地质和子网掩码，并确保每个接口的IP地质不冲突。

⑶ 静态路由配置

若需要手动指定路由表中的路由项，可以配置静态路由。通过添加路由项，将目的网络与下一跳路由器关联起来，以便数据包能够正确地转发。 ⑷ 动态路由配置

如果网络规模较大或需要自动学习和更新路由表，可以配置动态路由协议，如OSPF或BGP。路由器将通过与其他路由器交换信息来自动学习和更新路由表。

⒋附件

本文档附带以下附件：

附件1：交换机配置示例截图

附件2：路由器配置示例截图

⒌法律名词及注释

⑴ VLAN（Virtual Local Area Network）：虚拟局域网，通过交换机将网络拆分为多个逻辑上隔离的局域网。
